2022-2023學年廣東省佛山市南海區九年級（上）期末物理模擬練習試卷（含詳細答案解析）

這是一份2022-2023學年廣東省佛山市南海區九年級（上）期末物理模擬練習試卷（含詳細答案解析），共24頁。試卷主要包含了單選題，填空題，作圖題，實驗探究題，計算題等內容，歡迎下載使用。

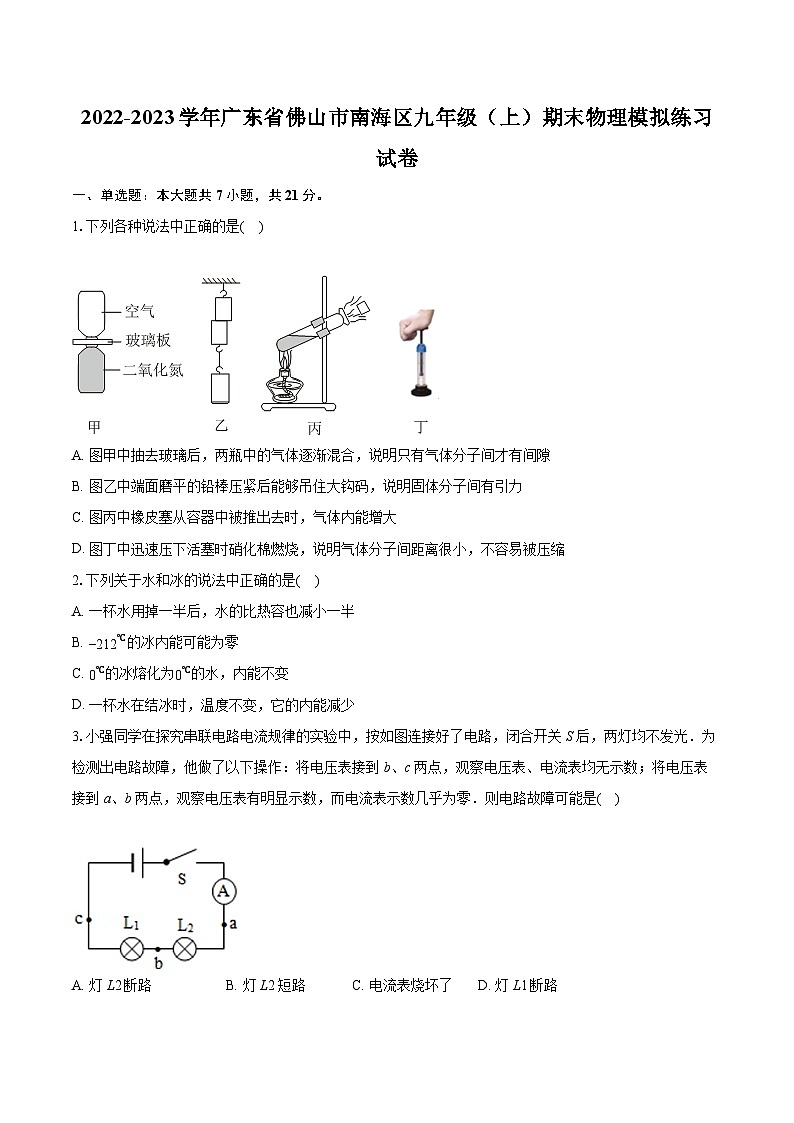

1.下列各種說法中正確的是( )
A. 圖甲中抽去玻璃后，兩瓶中的氣體逐漸混合，說明只有氣體分子間才有間隙
B. 圖乙中端面磨平的鉛棒壓緊后能夠吊住大鉤碼，說明固體分子間有引力
C. 圖丙中橡皮塞從容器中被推出去時，氣體內能增大
D. 圖丁中迅速壓下活塞時硝化棉燃燒，說明氣體分子間距離很小，不容易被壓縮
2.下列關于水和冰的說法中正確的是( )
A. 一杯水用掉一半后，水的比熱容也減小一半
B. ?212℃的冰內能可能為零
C. 0℃的冰熔化為0℃的水，內能不變
D. 一杯水在結冰時，溫度不變，它的內能減少
3.小強同學在探究串聯電路電流規律的實驗中，按如圖連接好了電路，閉合開關S后，兩燈均不發光．為檢測出電路故障，他做了以下操作：將電壓表接到b、c兩點，觀察電壓表、電流表均無示數；將電壓表接到a、b兩點，觀察電壓表有明顯示數，而電流表示數幾乎為零．則電路故障可能是( )
A. 燈L2斷路B. 燈L2短路C. 電流表燒壞了D. 燈L1斷路

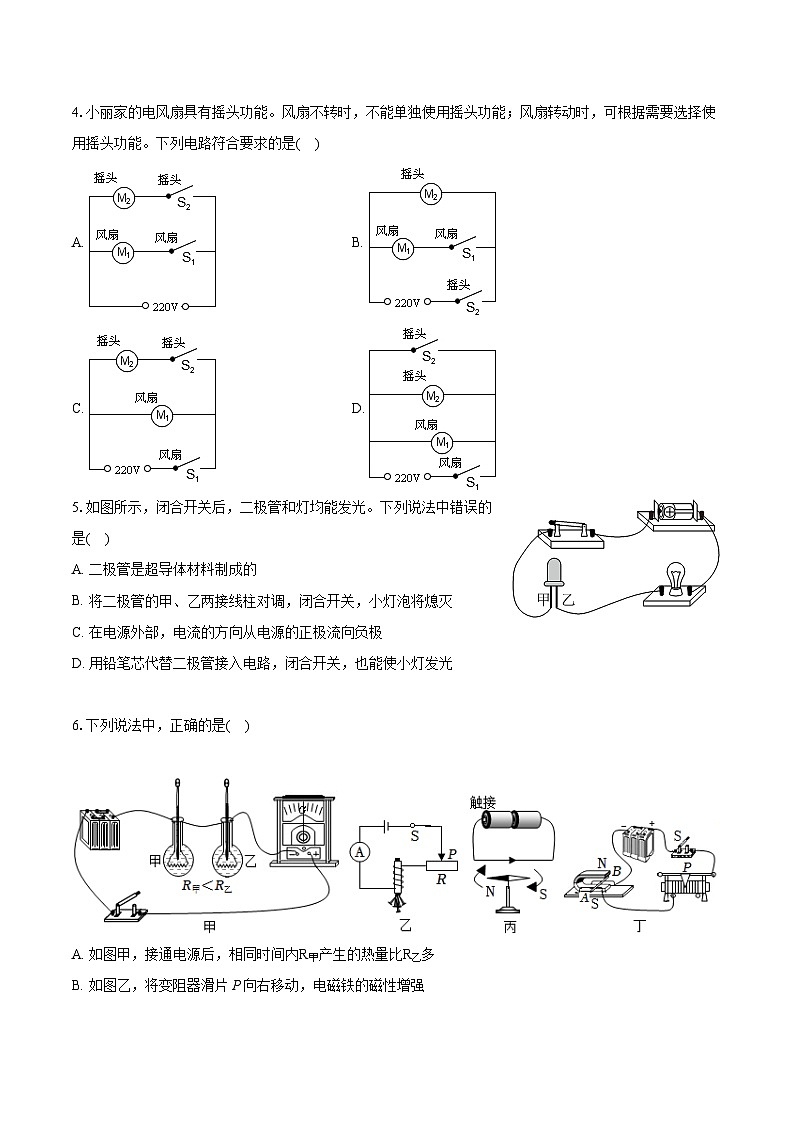

4.小麗家的電風扇具有搖頭功能。風扇不轉時，不能單獨使用搖頭功能；風扇轉動時，可根據需要選擇使用搖頭功能。下列電路符合要求的是( )
A. B.
C. D.
5.如圖所示，閉合開關后，二極管和燈均能發光。下列說法中錯誤的是( )
A. 二極管是超導體材料制成的
B. 將二極管的甲、乙兩接線柱對調，閉合開關，小燈泡將熄滅
C. 在電源外部，電流的方向從電源的正極流向負極
D. 用鉛筆芯代替二極管接入電路，閉合開關，也能使小燈發光
6.下列說法中，正確的是( )
A. 如圖甲，接通電源后，相同時間內R甲產生的熱量比R乙多
B. 如圖乙，將變阻器滑片P向右移動，電磁鐵的磁性增強
C. 通電導線周圍存在磁場，將小磁針移走，該磁場消失
D. 改變電流方向并對調磁體的N、S極，導體AB運動方向不改變

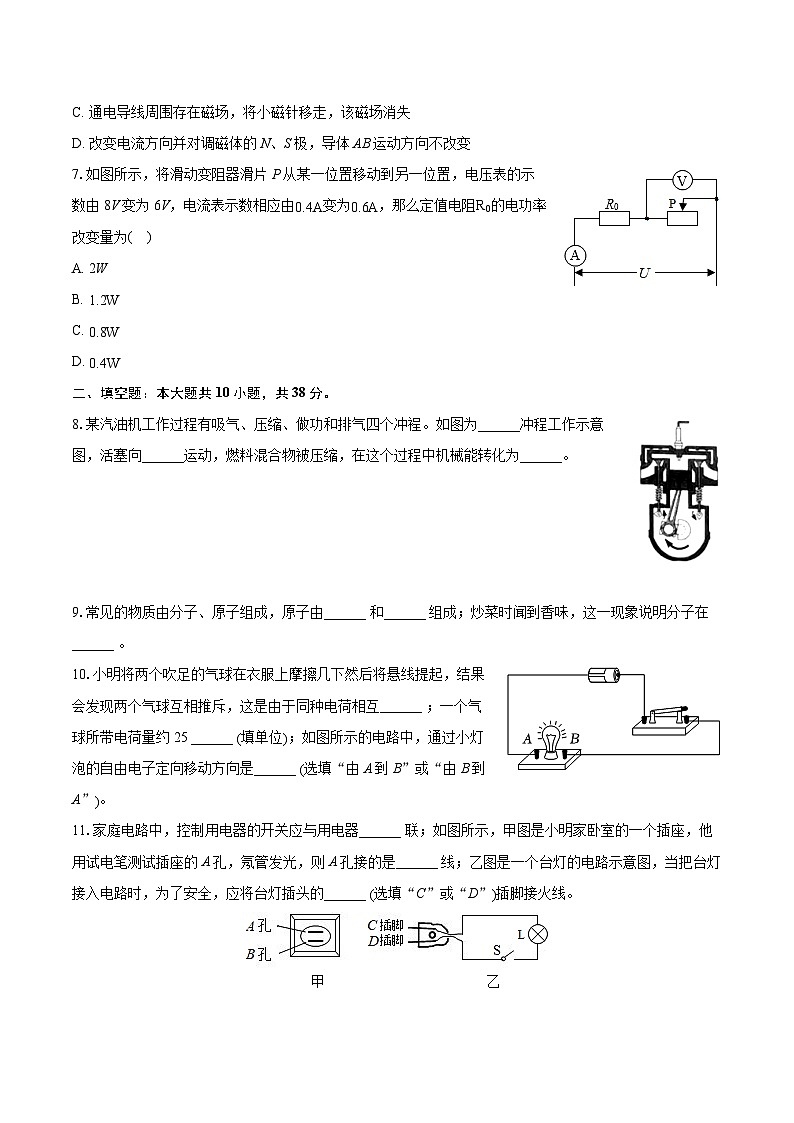

7.如圖所示，將滑動變阻器滑片P從某一位置移動到另一位置，電壓表的示數由8V變?yōu)?V，電流表示數相應由0.4A變?yōu)?.6A，那么定值電阻R0的電功率改變量為( )
A. 2W
B. 1.2W
C. 0.8W
D. 0.4W
二、填空題：本大題共10小題，共38分。
8.某汽油機工作過程有吸氣、壓縮、做功和排氣四個沖裎。如圖為______沖程工作示意圖，活塞向______運動，燃料混合物被壓縮，在這個過程中機械能轉化為______。
9.常見的物質由分子、原子組成，原子由______ 和______ 組成；炒菜時聞到香味，這一現象說明分子在______ 。
10.小明將兩個吹足的氣球在衣服上摩擦幾下然后將懸線提起，結果會發現兩個氣球互相推斥，這是由于同種電荷相互______ ；一個氣球所帶電荷量約25 ______ (填單位)；如圖所示的電路中，通過小燈泡的自由電子定向移動方向是______ (選填“由A到B”或“由B到A”)。
11.家庭電路中，控制用電器的開關應與用電器______ 聯；如圖所示，甲圖是小明家臥室的一個插座，他用試電筆測試插座的A孔，氖管發光，則A孔接的是______ 線；乙圖是一個臺燈的電路示意圖，當把臺燈接入電路時，為了安全，應將臺燈插頭的______ (選填“C”或“D”)插腳接火線。
12.如圖為某種燈泡的I?R關系圖象，若有4只這種燈泡串聯接在8V的電源上，通過燈泡的電流為______A，若把一只這種燈泡與一電阻并聯在電壓為7.5V的電源上，此時燈泡的電阻為______Ω，若電路中的總電流為0.8A，此時該電阻的阻值為______Ω。
13.如圖所示電路，當開關閉合，變阻器的滑片向右移動時，彈簧的長度會______ ；保持滑片位置不變，把電源的正、負極對調，彈簧的長度會______ (以上兩空均選填“變長”、“不變”或“變短”)，且鐵芯對地面的壓強會______ (選填“增大”、“減小”或“不變”)。
14.實驗室有兩個小燈泡兩燈泡，甲標有“5V2.5W”，乙標有“6V1.8W”，把它們串聯在同一電路中，比較亮的是______ 燈泡，電路兩端允許加的最大電壓為______ V；若把兩燈泡并聯起來，則干路流過的最大電流是______ A。(忽略溫度對燈絲電阻的影響)
15.圖甲電流表的示數是______ A；圖乙電壓表的示數是______ V；圖丙電能表的示數是______ kW?h，標有“220V 1200W”的電飯鍋在接有該電能表的家庭電路上正常工作10min，可使電能表的表盤轉______ 轉。
16.某物理小組的同學在社會實踐活動中，通過實際調查和網上查詢，繪制了一輛某種型號汽車在額定功率下行駛時單位時間的能量流向圖，請你參與討論有關問題。
(1)根據圖中的能量流向，該轎車行駛時能量損耗有：______ (答出一條即可)。
(2)若將機器轉化有用功的能量與輸入發動機的能量的比值定義為“能量轉化效率”，由圖中提供的數據可得，該轎車的能量轉化效率為______ 。
(3)汽油機是汽車的“心臟”，一臺四沖程汽油機工作時曲軸轉速是1800/min，此汽油機每分鐘完成______ 個做功沖程，活塞往復運動______ 次。
(4)當汽油在發動機內燃燒不充分時會冒“黑煙”，這時發動機的效率將______ (選填“升高”“不變”或“降低”)
(5)對減少汽車行駛中的能量損耗，就你所知，定出一條建議：______ 。
17.小華設計了一種“闖紅燈違規證據記錄器”，用于機動車輛闖紅燈時進行拍照記錄。電路原理如圖甲所示，控制電路中的光控開關在接受到紅光照射時會自動閉合，否則處于斷開狀態。壓敏電阻安裝在車輛停止線外，電阻大小會隨著所受車輛壓力的變化而變化，變化規律如圖乙所示。繼電器線圈電阻為10Ω，通過的電流達到0.06A時銜鐵被吸引。控制電路電源電壓為6V。(g取10N/kg)
(1)電磁繼電器是利用電流______ 效應工作的；當記錄器拍攝闖紅燈的機動車時，工作電路中的指示燈將______ (選填“發光”或“熄滅”)。
(2)由甲、乙兩圖可知，當壓力增大時，控制電路的電流將______ (選填“增大”、“減小”或“不變”)，繼電器的磁性將______ (選填“增強”、“減弱”或“不變”)。
(3)小明分析發現，只有當車輛質量大于或等于______ 時，車輛闖紅燈，該記錄器才能拍照記錄。若要使質量小一些的汽車闖紅燈時，該記錄器也能夠拍照記錄，改進措施是______ 。
三、作圖題：本大題共3小題，共7分。
18.請在圖中分別標出小磁針a、b靜止時的N極。
19.為了節約能源，賓館的客房都配有房卡。只有把房卡插入電槽中，房間內的燈才能有電。請連接房間內的簡化電路。
20.如圖所示，用筆畫線將圖中的實物按要求連接。要求：當只閉合S1時，燈發光；當只閉合S2，燈不亮、電鈴也不響；當S1、S2都閉合時，燈發光、電鈴也響。(導線不得交叉)
四、實驗探究題：本大題共4小題，共21分。
21.李雪做飯的過程中，經常加熱油和水，她猜想油的比熱容比水小。為了驗證猜想，李雪向兩個同樣的燒杯里分別倒入______ (選填“體積”或“質量”)相同的水和油。用兩個完全相同的電加熱器分別給兩杯液體加熱，繪制它們的溫度隨時間變化的圖像，如圖乙所示。水和油吸熱的多少是通過______ 來反映的。李雪上網查詢了相關知識后，知道了水的比熱容比沙石大很多，水的這種性質會影響氣候的調節。表中列出的是2013年9月28日沿海城市珠海和內陸城市北京兩地的氣溫情況，則城市甲為______ (選填“珠?！被颉氨本?。
22.在做“探究電流通過導體時產生的熱量與什么因素有關”的實驗時，小明采用了如圖所示的實驗裝置。
(1)實驗中通過觀察U形管中______變化來比較電流通過電阻絲產生的熱量的多少。
(2)如圖所示是探究電流產生的熱量跟______的關系，通電一段時______(選填“左瓶”或“右瓶”)內的電阻絲產生的熱量多。
(3)讓實驗裝置冷卻到初始狀態，把右瓶并聯的兩根電阻絲都放入瓶內，接通電源比較兩瓶內電阻絲發熱多少。此時該裝置是探究電流產生的熱量跟______的關系，一段時間后電阻絲產生的熱量______(選填“左瓶”、“右瓶”、“兩瓶一樣”)多。
23.在“測量小燈泡的電功率”實驗中，要求用滑動變阻器控制電路，分別測出小燈泡在額定電壓、約為額定電壓的45和約高出額定電壓的15時的電功率，并比較這三種情況下小燈泡的亮度。
(1)先根據實驗的要求設計電路圖，如圖所示；實驗室有如下器材：額定電壓為2.5V、電阻約為8Ω的小燈泡一只、電壓為6V的電源、電流表、電壓表、導線若干條、開關、滑動變阻器R1(10Ω2A)和R2(50Ω1A)。根據實驗要求應選用滑動變阻器______ ；
(2)用此電路圖能否研究電流與電阻的關系？答：______ ，原因是：______ ；
(3)根據實驗要求，設計并填寫實驗記錄表內的4個空格，把答案寫在相應位置。
24.小宇同學利用身邊的器材做了以下兩個小實驗：
(1)小宇把口香糖包裝鋁紙剪成中間細兩端寬的鋁紙條，鋁紙條兩端的鋁面直接接觸電池的正負極，很快發現鋁紙條中間處開始冒煙，起火苗，如圖1所示。這是因為鋁具有______ 性，鋁紙條中間最細處的電阻較______ ，把它的兩端直接接入電池正負極，造成______ ，電流很大，迅速發熱使溫度達到紙的著火點而燃燒起來；
(2)小宇拿出兩根塑料吸管A、B，把A放在瓶蓋上，B用紙巾摩擦后靠近A，如圖2所示，發現A被吸引而轉動，這是由于B摩擦起電后具有______ 的性質；若A也用紙巾摩擦過，則發現A被排斥而轉動，這是由于______ ；
(3)小宇在礦泉水瓶上包上黑色塑料袋，發現在太陽下瓶內的水升溫更快，使瓶內水的內能增大的方式是______ 。
五、計算題：本大題共2小題，共13分。
25.如圖甲是某款“即熱式”電熱水龍頭，圖乙是它的原理電路，R1、R2為電熱絲，(不考慮溫度對電阻絲的影響)，A、B、C、D是四個觸點。旋轉手柄帶動開關S接通對應電路，實現冷水、溫水、熱水之間切換，有關參數如表。
試求：
(1)當水龍頭放熱水時，正常工作60s，消耗的電能是多少？
(2)當開關置于B、C之間時，電路中的電流是多少？
(3)電熱絲R2的電阻是多少？
26.冬天即將來臨，學校積極創造條件為學生供應開水。在這個過程中，若用鍋爐將300kg的水從20℃加熱到100℃，燃燒了11.2kg的煤[c水=4.2×103J/(kg?℃),煤的熱值為3×107J/kg]，則：
(1)鍋爐內300kg的水吸收的熱量是多少？
(2)此鍋爐的效率是多少？
(3)某同學從開水房打了3kg的100℃的開水，為了便于使用，他將這100℃的開水和質量為5kg的20℃的冷水混合，若不計混合過程的熱損失，則混合后溫水的溫度為多少？
答案和解析
1.【答案】B
【解析】解：A.圖甲中抽去玻璃隔板后，兩瓶中的氣體逐漸混合，這是氣體的擴散現象，說明氣體分子是運動的，分子間有間隙，但不能說明只有氣體分子間才有間隙，故A錯誤；
B.圖乙中端面磨平的鉛棒壓緊后能吊住大鉤碼，說明由于分子間引力將兩個鉛棒粘在了一起，故B正確；
C.圖丙中試管內的水沸騰后，軟木塞從試管口飛出時，是因為試管內的水蒸氣膨脹做功，內能轉化成軟木塞的機械能，內能減小，故C錯誤；
D.圖丁中壓縮玻璃筒內的空氣，機械能轉化為筒內空氣的內能，空氣的內能增加，溫度升高，當達到棉花的燃點后，棉花會燃燒，故D錯誤。
故選：B。
(1)不同的物質相互接觸時彼此進入對方的現象叫做擴散，擴散現象說明了分子在不停地做無規則運動，分子間存在間隙；
(2)分子間存在著相互作用的引力和斥力；
(3)氣體膨脹時會對外做功，由內能轉化成機械能；
(4)對物體做功，物體的內能會增大，物體對外做功，內能減小。
本題中的四個插圖都來源于課本，考查了學生對課本插圖的觀察和理解能力，要求學生平時學習時不要忽略課本插圖，明白每一個插圖表示的物理意義。
2.【答案】D
【解析】解：A.比熱容是物質的一種特性，和物體質量的大小沒有關系，故A錯誤；
B.一切物體都有內能，因此?212℃時，物體內能一定不為零，故B錯誤；
C.0℃的冰熔化成0℃的水的過程，吸收熱量，溫度不變，內能增加，故C錯誤；
D.水在結冰時，放出熱量，溫度不變，內能減小，故D正確。
故選：D。
比熱容是物質本身的一種特性，反映了物體的吸熱或放熱能力，大小只與物質有關，與其它因素沒有關系。
任何物體在任何溫度下都具有內能，內能與物體的質量、溫度、狀態等因素有關。
此題考查了比熱容、內能的認識，屬于基礎知識。
3.【答案】A
【解析】【分析】
本題考查了根據電流表和電壓表的示數情況判斷串聯電路的故障，電流表示數為零說明故障是斷路，電壓表有示數，說明開路在電壓表的兩接線柱之間。
開關閉合后，兩個燈泡都不發光，說明電路是斷路；電壓表的指針有明顯的偏轉，說明電壓表的正負接線柱與電源兩極相連。
【解答】
(1)由題意可知，開關閉合后，兩燈均不發光，電流表始終無示數，則電路故障為斷路，故B錯誤；
(2)將電壓表接到b、c兩點，觀察電壓表無示數，說明電壓表與電源兩極間有斷路，則L1之外存在斷路；
將電壓表接到a、b兩點，觀察電壓表有明顯示數，說明電壓表與電源兩極間是通路，則電流表和燈泡L1完好，所以是燈L2斷路，故A正確，CD錯誤。
故選A。
4.【答案】C
【解析】解：由ABD電路圖可知，風扇轉不轉時都可以使用搖頭功能，故均不符合題意；
由C電路圖可知，閉合開關S1風扇電動機轉動，通過S2的通斷可以選擇使用搖頭功能，符合題意。
故選：C。
電風扇轉動時可以選擇搖頭或不搖頭說明搖頭電動機和風扇電動機獨立工作、互不影響即為并聯，風扇不轉時不能單獨使用搖頭功能說明搖頭電動機有自己的開關控制，據此分析選項得出答案。
(1)根據二者是否相互影響，判斷出它們的連接方式，相互影響為串聯，互不影響為并聯；
(2)根據開關的控制作用，確定開關的位置，控制整個電路，開關在干路上，單獨控制某個用電器，開關在支路上。
5.【答案】A
【解析】解：AB.二極管具有單向導電性，是由半導體材料做成的器件，故A錯誤，B正確；
C.電源外部，電流從電源正極經過用電器回到電源負極，故C正確；
D.鉛筆芯是導體，接入電路中能導電，故用鉛筆芯代替二極管接入電路，閉合開關，也能使小燈發光，故D正確。
故選：A。
二極管是由半導體材料做成的器件，它具有單向導電性。
電源外部，電流從電源正極經過用電器回到電源負極。
此題考查了電流的方向、半導體的應用，屬于基礎知識。
6.【答案】D
【解析】解：A.據圖可知，甲、乙兩個電阻串聯，即電流相同，通電時間相同，其乙的電阻大于甲的電阻，由Q=I2Rt可知，在乙電阻上產生的熱量多，故A錯誤；
B.如圖乙，將變阻器滑片P向右移動，變阻器的電阻變大，電流變小，磁性變弱，故B錯誤；
C.通電導線周圍存在磁場，將小磁針移走，磁場仍存在，小磁針可以顯示磁場的存在，故C錯誤；
D.通電導體在磁場中受到力的作用，受力方向與磁場方向和電流方向有關，改變電流方向并對調磁體的N、S極，導體棒運動方向不變，故D正確。
故選：D。
(1)電流產生電熱的多少與電流的強弱、電阻的大小和通電時間有關；
(2)電磁鐵磁性的強弱與電流的有無、線圈的匝數和電流的大小有關；
(3)通電導線的周圍存在磁場，但磁場看不見、摸不著，可以通過小磁針的偏轉說明磁場的存在；
(4)通電導體在磁場中受到力的作用，受力方向與磁場方向和電流方向有關。
本題考查了焦耳定律、影響電磁鐵磁性強弱的因素、磁場、通電導體在磁場中受力等。
7.【答案】A
【解析】解：由電路圖可知，定值電阻R0與滑動變阻器串聯，電壓表測量滑動變阻器兩端的電壓，電流表測電路中的電流。
當電壓表示數為U1=8V時，電流表示數為I1=0.4A，
因串聯電路中總電壓等于各分電壓之和，
所以，由I=UR可得，電源的電壓：
U=I1R0+U1=0.4A×R0+8V，
當電壓表示數為U2=6V時，電流表示數為I2=0.6A，
同理可得電源電壓：
U=I2R0+U2=0.6A×R0+6V，
因電源的電壓不變，
所以，0.4A×R0+8V=0.6A×R0+6V，
解得：R0=10Ω，
由P=I2R可得，定值電阻R0消耗功率的變化量：
ΔP0=P0′?P0=I22R0?I12R0=(0.6A)2×10Ω?(0.4A)2×10Ω=2W，
綜上，A符合題意，BCD不符合題意。
故選：A。
由電路圖可知，定值電阻R0與滑動變阻器串聯，電壓表測量滑動變阻器兩端的電壓，電流表測電路中的電流。根據串聯電路的電阻分壓特點可知，當電壓表示數為8V時，電流表示數為0.4A，當電壓表示數為6V時，電流表示數為0.6A，根據電源電壓不變和串聯電路的電壓特點及歐姆定律列出等式，求出定值電阻R0的大小，根據P=I2R得出定值電阻R0的電功率，進一步求出電阻R0電功率的變化量。
本題考查了串聯電路的特點和歐姆定律、電功率公式的應用，關鍵是根據電源的電壓不變得出等式以及電表示數的對應關系。
8.【答案】壓縮 上 內能
【解析】解：由圖可知，氣缸中的兩個氣門都關閉，活塞向上運動，燃料混合物被壓縮，所以是壓縮沖程；在這個過程中機械能轉化為內能。
故答案為：壓縮；上；內能。
(1)在內燃機的四個沖程中，進氣門和排氣門均關閉的只有壓縮沖程和做功沖程，而在壓縮沖程中活塞向上運動，做功沖程中活塞向下運動；一個氣門打開，另一個氣門關閉的是吸氣沖程和排氣沖程，而在吸氣沖程中活塞向下運動，排氣沖程中活塞向上運動，據此分析判斷；
(2)四沖程內燃機工作時，內能轉化為機械能的是做功沖程，機械能轉化為內能的是壓縮沖程。
此題考查了內燃機的四個沖程，注意從活塞的運動方向和氣門的關閉兩方面判斷。
9.【答案】原子核 核外電子 永不停息地做無規則運動
【解析】解：根據分子動理論，物質是由分子或原子組成的，原子是由原子核和核外電子組成的，原子核由質子和中子組成。
組成物質的分子在永不停息地做無規則運動，所以炒菜時我們能聞到香味。
故答案為：原子核；核外電子；永不停息地做無規則運動。
物質是由分子、原子構成的，原子是由原子核和核外電子組成的；組成物質的分子永不停息地做無規則運動，所以我們能夠聞到炒菜的香味。
本題較簡單，掌握原子的構成及擴散現象是解決本題的關鍵。
10.【答案】排斥 C 由A到B
【解析】解：每一個氣球和衣服摩擦會出現摩擦起電現象，使兩個氣球都帶有相同電荷，同種電荷相互排斥。
根據電荷的單位可知，一個氣球所帶電荷量約25C。
由電路圖可知，電流的方向為由B到A，而自由電子的定向移動方向與電流方向相反，則通過小燈泡的自由電子定向移動方向是由A到B。
故答案為：排斥；C；由A到B。
電荷間的作用規律是：同種電荷相互排斥，異種電荷相互吸引。
人們把正電荷定向移動的方向規定為電流的方向，所以負電荷定向移動的方向與電流的方向相反。
此題考查了電荷間的作用規律、電流的方向等，屬于基礎知識。
11.【答案】串 火 D
【解析】解：在家庭電路中，開關與用電器串聯的時候才能控制用電器所在電路的通斷，所以控制用電器的開關應與用電器串聯。
正確使用試電筆，筆尖接觸導線，氖管發光的是火線，試電筆測試插座的A孔，氖管發光，則A孔接的是火線。
為保證安全，火線與用電器的開關連接，再接入燈泡，零線直接與燈泡連接，所以應將臺燈的插腳D接火線。
故答案為：串；火；D。
(1)控制用電器的開關應與用電器串聯；家庭電路電壓是220V；
(2)手接觸試電筆筆尾，筆尖接觸導線，氖管發光的是火線，氖管不發光的是零線。火線首先進入開關，再進入燈泡，零線直接進入燈泡。
(1)掌握試電筆的正確使用，能用試電筆分辨火線和零線。
(2)掌握家庭電路的燈泡、開關、插座的接法。
12.【答案】0.21525
【解析】解：(1)若有4只這種燈泡串聯接在8V的電源上，
因為燈泡的電阻相等，
所以，由串聯電路的分壓特點可知，每個燈泡兩端的電壓均為2V，
由圖象可知，通過燈泡的電流為0.2A、阻值為10Ω時符合，則通過燈泡的電流為0.2A；
(2)把一只這種燈泡與一電阻并聯在電壓為7.5V的電源上時，
因并聯電路中各支路兩端的電壓相等，
所以，UL=UR=7.5V，
由圖象可知，當IL=0.5A、RL=15Ω時，UL=ILRL=0.5A×15Ω=7.5V，
因并聯電路中干路電流等于各支路電流之和，
所以，通過R的電流：
IR=I?IL=0.8A?0.5A=0.3A，
此時該電阻的阻值：
R=URIR=Ω。
故答案為：0.2；15；25。
(1)若有4只這種燈泡串聯接在8V的電源上，根據串聯電路的分壓特點可知每個燈泡兩端的電壓，根據圖象讀出符合題意的電流和電阻，即可得出通過燈泡的電流；
(2)把一只這種燈泡與一電阻并聯在電壓為7.5V的電源上時，它們兩端的電壓相等，根據圖象讀出符合題意的電流和電阻，即可得出此時燈泡的電阻，根據并聯電路的電流特點求出通過電阻的電流，根據歐姆定律求出此時該電阻的阻值。
本題考查了串并聯電路的特點和歐姆定律的應用，從圖象中獲取有用的信息是關鍵。
13.【答案】變短 變短 增大
【解析】解：電流從螺線管上端流入，下端流出，經滑動變阻器后回到負極，根據安培定則，可以判斷出通電螺線管的下端為N極；異名磁極相互吸引，通電螺線管會對上方的條形磁鐵產生向下的吸引力，當滑動變阻器的滑片向右滑動時，滑動變阻器接入電路中的電阻變大，電源電壓不變，根據歐姆定律可得，電路中的電流變小，通電螺線管的磁性減弱，對上方磁鐵的吸引力減小，彈簧長度變小。
保持滑片位置不變，把電源的正、負極對調，電流方向改變，螺線管的磁極方向也隨之對調，上方變?yōu)镹級，與磁鐵的N相互排斥，彈簧的長度再次變短。
當螺線管和磁鐵相互排斥時，磁鐵給螺線管一個向下的排斥力，鐵芯對地面的壓力增大，在受力面積不變的情況下，壓強增大。
故答案為：變短；變短；增大。
當開關S閉合時，通電導線周圍存在著磁場，即電流可以產生磁場，由電流方向結合螺線管繞線方式，根據安培定則判定螺線管的上端磁極；
電磁鐵磁性強弱與電流大小有關，當滑片向右滑時，導致接入電路阻值增加，電流變小，電磁鐵磁性減弱，對上方磁鐵的吸引力減小，據此判斷彈簧長度變化情況，鐵芯對地面的壓力減小，受力面積不變，由p=FS分析壓強的變化。
本題綜合安培定則、影響電磁鐵磁性強弱的因素、決定電磁鐵磁極的因素以及動態電路分析等內容，具有一定的難度。
14.【答案】乙 90.75
【解析】解：(1)根據題意可知，甲燈泡的電阻為：R甲=U甲2P甲=(5V)22.5W=10Ω；
乙燈泡的電阻為：R乙=U乙2P乙=(6V)21.8W=20Ω；
將它們串聯在同一電路中，則電流相同，根據P=UI=I2R則電阻越大，燈泡的實際功率越大，由于甲燈泡的電阻小于乙燈泡的電阻，故比較亮的是乙燈泡。
(2)根據題意可知，甲燈泡允許通過的最大電流為：I甲=P甲U甲=25W5V=0.5A；
乙燈泡允許通過的最大電流為：I乙=P乙U乙=1.8W6V=0.3A；
故可知，電路允許通過的最大電流為0.3A，則電路兩端允許加的最大電壓為：U=(R甲+R乙)I=(10Ω+20Ω)×0.3A=9V；
(3)并聯電路電壓相等，兩燈泡兩端允許通過的最大電壓是5V
所以甲燈泡允許通過的最大電流為：I甲=P甲U甲=25W5V=0.5A；
乙燈泡允許通過的最大電流為：I乙=UR乙=5V20Ω=0.25A；
則干路流過的最大電流為：I總=I甲+I乙=0.5A+0.25A=0.75A。
故答案為：乙；9；0.75。
(1)分別求出兩燈泡的電阻，根據串聯電路中電流相同，電阻越大，燈泡的實際功率越大來判斷；
(2)分別求出甲、乙燈泡允許通過的最大電流，從而判斷電路允許通過的最大電流，然后求路兩端允許加的最大電壓；
(3)分別求出甲、乙燈泡允許通過的最大電流，干路流過的最大電流為兩者之和。
本題考查額定功率與實際功率、串聯電路的電流規律、并聯電路中的電壓規律、歐姆定律的應用相關知識點，屬于基礎題目。
15.【答案】
【解析】解：由圖甲可知，電流表選擇0～0.6A，每一個大格代表0.2A，每一個小格代表0.02A，示數為0.56A。
由圖乙可知，電壓表選擇0～15V，每一個大格代表5V，每一個小格代表0.5V，示數為8.5V。
電能表的讀數：最后一位是小數，單位是kW?h，所以圖丙的示數是31.6kW?h。
標有“220V 1200W”的電飯鍋在接有該電能表的家庭電路上正常工作10min，消耗的電能W=Pt=1.2kW×16h=0.2kW?h，
由“3000r/(kW?h)”可知，用電器消耗1千瓦時的電能，電能表的表盤轉過3000轉，所以消耗的這些電能可以使電能表的表盤轉過的圈數n=0.2kW?h×3000r/kW?h=600r。
故答案為：0.56；8.5；31.6；600。
(1)根據量程和分度值確定電流表、電壓表的示數。
(2)注意電能表最后一位是小數而且單位是kW?h，根據P=Wt得出它消耗的電能，再根據“3000r/(kW?h)的意義可得消耗的這些電能可以使電能表的表盤轉過的圈數。
本題考查電表讀數和電功率的計算，是一道綜合題。
16.【答案】摩擦損耗 12.7%900900降低 給機器加潤滑油，減少有害摩擦
【解析】解：(1)由圖可知，有用功之外的能量損耗為：摩擦損耗、散熱損耗、排放廢氣損耗、燃料損耗；
(2)[2]轎車的能量轉化效率為：η=W有用W輸入=1×104J7.9×104J×100%=12.7%；
(3)四沖程內燃機的工作過程是由吸氣、壓縮、做功、排氣四個沖程組成，四個沖程為一個工作循環，在一個工作循環中，活塞往復兩次，曲軸轉動兩周，四個沖程中，只有做功沖程燃氣對外做功，已知四沖程汽油機工作時曲軸轉速是1800r/min，所以此汽油機每分鐘轉1800圈，可完成900個工作循環，900個做功沖程，對外做900次功；
(4)汽油在發動機內燃燒不充分時消耗能量將會增加，有用功的占比下降，故熱機的械效率降低；
(5)給機器加潤滑油，減少有害摩擦；改進油箱的密閉性，減少蒸發損耗等。
故答案為：(1)摩擦損耗；(2)12.7%；(3)900；1800；(4)降低；(5)給機器加潤滑油，減少有害摩擦。
(1)有用功是指某一物理過程中不得不做的功，從流程圖上看能量損耗為有用功之外的損耗；
(2)機器轉化有用功的能量與輸入發動機的能量的比值定義為“能量轉化效率”，根據定義和圖解計算出能量轉化率；
(3)在四沖程內燃機曲軸轉一圈，完成2個沖程，1個工作循環中包括4個沖程并對外做功1次；
(4)發動機的機械效率是有用功與消耗總功的比值，據此分析；
(5)減少汽車行駛中的能量損耗，就要使汽油燃料的能量盡量多的使用到有用功中，從能量損耗方面綜合考慮。
此類題目考查知識了內燃機的四個沖程、熱機效率的相關問題，要結合相關知識點進行分析解答。
17.【答案】磁 熄滅 增大 增加 400 kg 提高電源電壓
【解析】解：(1)光控開關閉合，電路中有電流，線圈有磁性，將吸引銜鐵，所以電磁繼電器利用了電流的磁效應工作。
當記錄器拍攝闖紅燈的機動車時，電磁鐵將銜鐵吸下，照相機所在的電路接通，指示燈所在的電路斷開，工作電路中的指示燈將熄滅。
(2)分析圖象發現：當壓力增大時，壓敏電阻阻值減小，根據歐姆定律，電路中電流就會增大，電磁鐵的磁性就會增強。
(3)通過的電流達到0.06A時銜鐵被吸引，此時電路中的電流總電阻R=UI=6V0.06A=100Ω，
壓敏電阻的阻值應為R壓=100Ω?10Ω=90Ω，
由圖乙知，此時壓敏電阻所受的壓力為F=4000N，
所以此時車的質量m=Gg=4000N10N/kg=400kg，
若車的質量再小，則電路中的電阻會變大，電流會小于0.06A，線圈不能吸引銜鐵使照相機拍照。
若要使質量小一些的汽車闖紅燈，該記錄器能夠拍照記錄，應想法在壓力相同的情況下增大線圈的磁性，可提高電源電壓，使同種情況下電路中的電流增大，或增加線圈匝數。
故答案為：(1)磁；熄滅；(2)增大；增強；(3)400kg；提高電源電壓。
(1)光控開關閉合，電路中有電流，線圈有磁性，將吸引銜鐵，分析指示燈的亮滅；
(2)當壓力增大時，壓敏電阻阻值減小，根據歐姆定律，電路中電流就會增大，電磁鐵的磁性就會增強；
(3)根據圖象可知，壓力越大，電阻越小，電路中的電流越大，當壓力不夠大時，電流達不到0.06A，無法正常拍照，根據該電流計算出電路中的總電阻，得出壓敏電阻的阻值，由圖象得出最小的壓力，可知車輛的質量；根據磁性強弱的影響因素進行分析措施。
要熟練掌握閉合電路歐姆定律等基本規律，要學會“看”電路和“分析”電路，能夠根據圖乙確定對應的電阻和壓力是解決問題的關鍵，此題考查了學生的綜合分析能力。
18.【答案】解：由圖可知，電流從螺線管的左端流入，右端流出，由安培定則可得，螺線管的右端為N極。
由磁極間的作用規律可知，小磁針a的左端為N極，右端為S極，小磁針b的左端為S極，右端為N極；如下圖所示：

【解析】通過圖示的螺線管的繞向和電源的正、負極，利用安培定則可以確定螺線管的N、S極；再利用磁極間的作用規律即可確定小磁針a、b的N、S極。
本題考查磁極間的相互作用及安培定則，要求學生能準確靈活應用安培定則判斷磁線管的磁極。安培定則不但可以判斷出螺線管的磁極，也能根據磁極判斷出電流方向或繞圈的繞向，即電流方向、線圈的繞向及N極方向，知道其中兩個便可求出另外一個。
19.【答案】解：為了節約能源，賓館的客房都配備房卡，只有把房卡插入電槽中，房間內的燈和插座才能有電，即說明此時的房卡相當于電路的總開關，即處于干路中，且開關接火線；由于在家庭電路中，燈泡的開關和燈泡是串聯的；對于燈泡來說，燈泡的開關應該接火線，所以具體家庭電路的連接如下：

【解析】(1)據題意可知，房卡相當于電路的總開關；
(2)在家庭電路中，插座和燈泡是互不影響的，即是并聯的，而燈泡的開關和燈泡是串聯的。
本題要求掌握開關的作用和對電路元件的認識，知道并理解家庭電路的連接是解決該題的關鍵。
20.【答案】解：經分析可知，燈與電鈴并聯，S1位于干路，S2位于電鈴支路，然后與電源組成電路，
從電源的正極出發，依次串聯S1、燈泡回到電源的負極，然后把S2與電鈴串聯后并聯在燈泡兩端，如下圖所示：

【解析】由題意可知，當只閉合S1時，燈發光，說明S1與燈串聯；當S1、S2都閉合時，燈發光、電鈴也響，說明燈與電鈴可以獨立工作、互不影響即為并聯；當只閉合S2，燈不亮、電鈴也不響，說明S1位于干路，S2位于電鈴支路，然后與電源組成電路，據此進行解答。
本題考查了根據題意連接實物圖，分析好各電路元件的位置和連接方式是關鍵。
21.【答案】質量 加熱時間長短 北京
【解析】解：由于物質吸熱的多少與物體的質量和物體升高的溫度有關，所以在比較不同物質的吸熱能力時，要采用控制變量法，應控制它們的質量和升高的溫度都相同，比較它們吸熱多少，吸收的熱量多，比熱容大；或控制它們的質量和吸熱多少相同，比較它們升高的溫度，升高的溫度高，比熱容??；
根據轉換法的思想可知，通過加熱時間的長短來反映吸熱的多少；
沿海地區水多，水的比熱容較大，白天，相同質量的水和沙石比較，吸收相同的熱量，水的溫度升高的少；夜晚，放出相同的熱量，水的溫度降低的少，使得沿海地區晝夜的溫差小。由圖丙知城市乙的溫差小，所以甲為北京，乙是珠海。
故答案為：質量；加熱時間長短；北京。
由于物質吸熱的多少與物體的質量和物體升高的溫度有關，所以在比較不同物質的吸熱能力時，要采用控制變量法，應控制它們的質量和升高的溫度都相同，比較它們吸熱多少，吸收的熱量多，比熱容大；或控制它們的質量和吸熱多少相同，比較它們升高的溫度，升高的溫度高，比熱容??；
根據轉換法的思想可知，通過加熱時間的長短來反映吸熱的多少；
沿海地區水多，水的比熱容較大，白天，相同質量的水和沙石比較，吸收相同的熱量，水的溫度升高的少；夜晚，放出相同的熱量，水的溫度降低的少，使得沿海地區晝夜的溫差小。由圖丙知城市乙的溫差小，所以甲為北京，乙是珠海。
本題比較不同物質的吸熱能力，考查控制變量法、轉換法的應用和比較吸熱能力的方法，為熱學中的重要實驗。
22.【答案】液面的高度差 電流 左瓶 電阻 左瓶
【解析】解：(1)電流通過導體產生熱量的多少不能直接觀察，但液體溫度的變化可以通過液面高度差的變化來反映，這種研究方法叫轉換法；
(2)如圖的裝置中，右邊兩個5Ω的電阻并聯后與左邊5Ω的電阻再串聯；
根據串聯電路的電流特點可知，右邊兩個電阻的總電流和左邊電阻的電流相等，即I右=I左，
兩個5Ω的電阻并聯，根據并聯電路的電流特點可知I右=I內+I外，比較可知I左>I內；
兩瓶中電阻相等(均為5Ω)，通電時間相等，電流不同，故探究的是電流產生的熱量跟電流的關系；
通電一段時間，由Q=I2Rt可知，左瓶內的電阻絲產生的熱量多；
(3)讓實驗裝置冷卻到初始狀態，將右邊兩個電阻絲作為研究對象(等效于一個電阻絲，根據并聯電阻的規律，右瓶容器內的電阻為5Ω2=2.5Ω10Ω；
所以選擇“50Ω1A”的滑動變阻器R2；
(2)研究電流與電阻的關系需要控制電壓不變，根據該電路圖，由于不能控制燈泡兩端的電壓保持不變，則不能用來研究電流與電阻的關系；
(3)實驗中需要測量小燈泡在額定電壓、約為額定電壓的45和約高出額定電壓的15時的電功率，所以燈泡兩端的電壓分別為：
U額=2.5V；U實1=45U額=45×2.5V=2V；U實2=(1+15)U額=65U額=65×2.5V=3V；
表格中需要記錄三種電壓下的電流和電功率以及三種電壓下燈泡的亮度，見下表：
故答案為：
(1)R2；
(2)不能；不能保證電壓不變；
(3)①燈泡兩端的電壓U/V；②燈泡中的電流I/A；③燈泡的電功率P/W；④燈泡的亮度。
(1)根據P=UI可知，可得小燈泡的額定電流，根據串聯電路電壓的規律可知，滑動變阻器兩端的電壓，滑動變阻器的電阻；
(2)研究電流與電阻的關系需要控制電壓不變，根據該電路圖，由于不能控制燈泡兩端的電壓保持不變，則不能用來研究電流與電阻的關系；
(3)根據實驗要求，表格中需要記錄三種電壓下的電流和電功率以及三種電壓下燈泡的亮度。
本題考查學生設計實驗的能力，鍛煉學生解決問題的能力，非常好。
24.【答案】導電 大 短路 吸引輕小物體 同種電荷相互排斥 熱傳遞
【解析】解：(1)鋁是金屬，具有導電性，鋁紙條兩端的鋁面直接接觸電池的正負極，造成短路，此時電路中的電流會很大，又橫截面積越小，電阻越大，故鋁紙條中間最細處的電阻較大，由焦耳定律Q=I2Rt可知，中間較細處會迅速產生大量熱量使溫度達到錫紙的著火點而燃燒。
(2)塑料吸管B與紙巾摩擦帶電，可以吸引輕小物體，因此B吸引吸管A而轉動。
如果吸管A也與紙巾摩擦，A也會帶電，發現A被排斥，這是因為同種電荷相互排斥的原因。
(3)小宇在礦泉水瓶上包上黑色塑料袋，黑色塑料袋更容易吸收太陽的熱，從而傳遞給瓶內的水，使瓶內水的內能增大，這是通過熱傳遞的方式增加瓶內水的內能。
故答案為：(1)導電；大；短路；(2)吸引輕小物體；同種電荷相互排斥；(3)熱傳遞。
(1)金屬都具有導電性，導線直接將電源連接起來的電路叫短路，短路時，容易燒壞電路或形成火災。
(2)帶電體具有吸引輕小物體的性質，同種電荷相互排斥，異種電荷相互吸引。
(3)改變物體內能的方式有兩種：做功和熱傳遞。
本題考查了利用身邊器材能夠做的物理實驗以及分析實驗中蘊含的物理知識，注重了物理和生活的聯系，屬于基礎知識的考查，相對比較簡單。
25.【答案】解：(1)根據表中數據，放熱水時的功率為3000W，
由P=Wt可得水龍頭放熱水時60s消耗的電能：
W=P熱t(yī)=3000W×60s=1.8×105J；
(2)當開關置于B、C之間時，只有電阻R1接入電路，當開關置于B、A之間時，兩電阻并聯，
根據并聯電阻的規律，當開關置于B、C之間時電路中電阻較大，由P=U2R可知，此時功率較小，所以此時放出的是溫水，處于溫水擋，由表中數據可知此時的功率為2200W，
由P=UI可得，此時電路中的電流：
I溫水=P溫水U=2200W220V=10A。
(3)電阻R1、R2并聯，此時放出的是熱水，則P熱水=3000W，
因并聯電路各支路互不影響，則R2消耗的電功率：
P2=P熱水?P溫水=3000W?2200W=800W，
根據P=U2R可知R2的電阻：
R2=U2P2=(220V)2800W=60.5Ω。
答：(1)當水龍頭放熱水時，正常工作60s，消耗的電能是1.8×105J；
(2)當開關置于B、C之間時，電路中的電流是10A；
(3)電熱絲R2的電阻是60.5Ω。
【解析】(1)根據表中靈氣知道溫水功率，利用W=Pt求消耗的電能；
(2)分析開關轉換時電路的連接，由并聯電阻的規律和根據P=U2R確定放溫水和熱水電路的連接，根據P=UI求電路工作電流；
(3)知道熱水擋的電功率和溫水擋的功率，根據并聯電路的特點求出R2消耗的電功率，利用P=U2R求R2的阻值。
本題考查并聯電路的規律和特點、效率公式、歐姆定律和電功率公式的應用，解題時要注意隱含條件，電路電壓是220V。
26.【答案】解：(1)鍋爐內200kg的水吸收的熱量：Q吸=cm(t?t0)=4.2×103J/(kg?℃)×300kg×(100℃?20℃)=1.008×108J；
(2)煤完全燃燒放出的熱量：Q放=qm煤=3×107J/kg×11.2kg=3.36×108J；
此鍋爐的效率：η=Q吸Q放×100%=1.008×108J3.36×108J×100%=30%。
(3)不計熱損失，Q吸=Q放，
即：cm1(t?t01)=cm2(t02?t)，
即：4.2×103J/(kg?℃)×5kg×(t?20℃)=4.2×103J/(kg?℃)×3kg×(100℃?t)
解得：t=50℃。
答：(1)鍋爐內200kg的水吸收的熱量是1.008×108J；
(2)此鍋爐的效率是30%；
(3)混合后溫水的溫度為50℃。
【解析】(1)已知水的質量、比熱容和溫度變化值，利用公式Q吸=cm(t?t0)求出水吸收的熱量(有用能量)；
(2)已知煤的質量和熱值，可利用公式Q放=mq求煤完全燃燒放出的熱量(總能量)；
利用效率公式η=Q吸Q放求鍋爐的效率；
(3)知道熱水的質量和初溫、冷水的質量和初溫，又知道水的比熱容，利用熱平衡方程Q吸=Q放求水混合后的溫度。
本題考查學生對熱量公式公式Q放=mq和Q吸=cm△t、η=Q吸Q放×100%的掌握和運用，在利用公式時，要注意每個字母表示的物理量及其單位。2013年9月28日
城市甲
晴12?26℃
城市乙
晴25?32℃
實驗序號
①______
②______
③______
④______
1
2V
/
/
/
2
2.5V
/
/
/
3
3V
/
/
/
額定電壓
220V
額定功率
溫水
2200W
熱水
3000W
實驗序號
燈泡兩端的電壓U/V
燈泡中的電流I/A
燈泡的電功率P/W
燈泡的亮度
1
2
/
/
/
2
2.5
/
/
/
3
3
/
/
/
