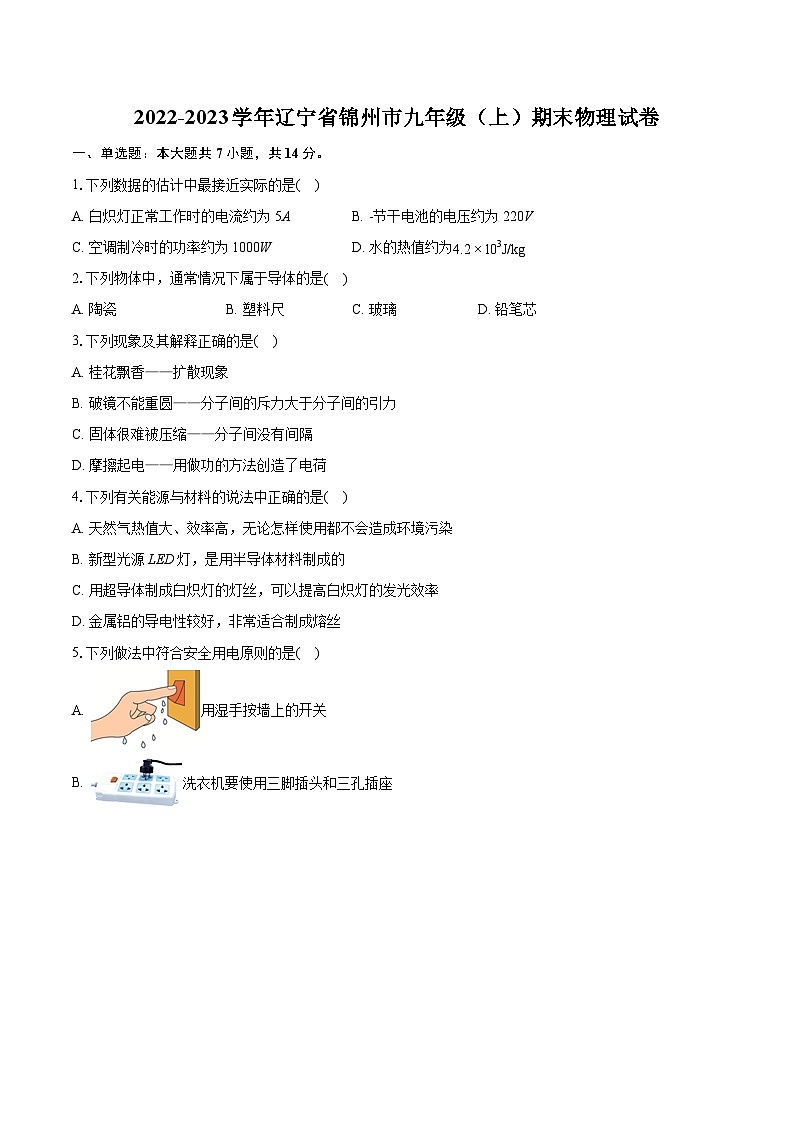

2022-2023學年遼寧省錦州市九年級（上）期末物理試卷（含詳細答案解析）

這是一份2022-2023學年遼寧省錦州市九年級（上）期末物理試卷（含詳細答案解析），共24頁。試卷主要包含了單選題，多選題，填空題，作圖題，實驗探究題，簡答題，計算題等內容，歡迎下載使用。
1.下列數據的估計中最接近實際的是( )
A. 白熾燈正常工作時的電流約為5AB. -節干電池的電壓約為220V
C. 空調制冷時的功率約為1000WD. 水的熱值約為4.2×l03J/kg
2.下列物體中，通常情況下屬于導體的是( )
A. 陶瓷B. 塑料尺C. 玻璃D. 鉛筆芯
3.下列現象及其解釋正確的是( )
A. 桂花飄香——擴散現象
B. 破鏡不能重圓——分子間的斥力大于分子間的引力
C. 固體很難被壓縮——分子間沒有間隔
D. 摩擦起電——用做功的方法創造了電荷
4.下列有關能源與材料的說法中正確的是( )
A. 天然氣熱值大、效率高，無論怎樣使用都不會造成環境污染
B. 新型光源LED燈，是用半導體材料制成的
C. 用超導體制成白熾燈的燈絲，可以提高白熾燈的發光效率
D. 金屬鋁的導電性較好，非常適合制成熔絲
5.下列做法中符合安全用電原則的是( )
A. 用濕手按墻上的開關
B. 洗衣機要使用三腳插頭和三孔插座
C. 多個大功率用電器共用一個插排
D. 使用絕緣皮破損的導線

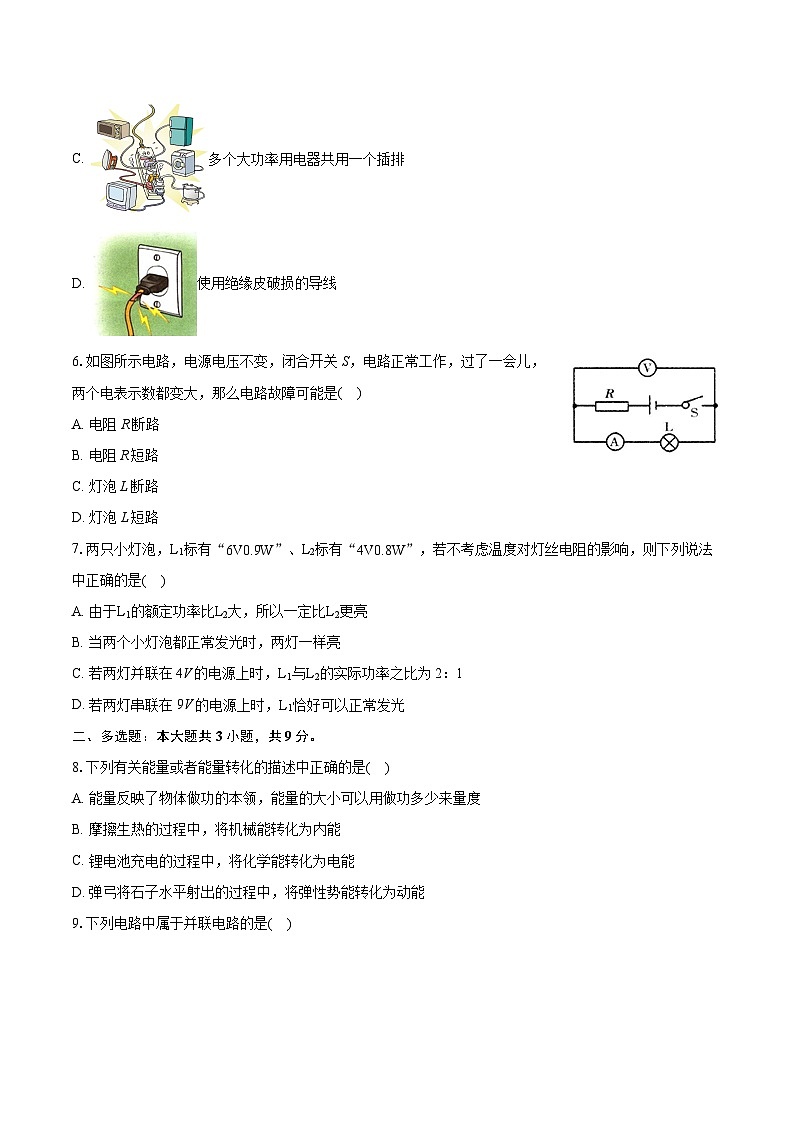

6.如圖所示電路，電源電壓不變，閉合開關S，電路正常工作，過了一會兒，兩個電表示數都變大，那么電路故障可能是( )
A. 電阻R斷路
B. 電阻R短路
C. 燈泡L斷路
D. 燈泡L短路
7.兩只小燈泡，L1標有“6V0.9W”、L2標有“4V0.8W”，若不考慮溫度對燈絲電阻的影響，則下列說法中正確的是( )
A. 由于L1的額定功率比L2大，所以一定比L2更亮
B. 當兩個小燈泡都正常發光時，兩燈一樣亮
C. 若兩燈并聯在4V的電源上時，L1與L2的實際功率之比為2：1
D. 若兩燈串聯在9V的電源上時，L1恰好可以正常發光
二、多選題：本大題共3小題，共9分。
8.下列有關能量或者能量轉化的描述中正確的是( )
A. 能量反映了物體做功的本領，能量的大小可以用做功多少來量度
B. 摩擦生熱的過程中，將機械能轉化為內能
C. 鋰電池充電的過程中，將化學能轉化為電能
D. 彈弓將石子水平射出的過程中，將彈性勢能轉化為動能

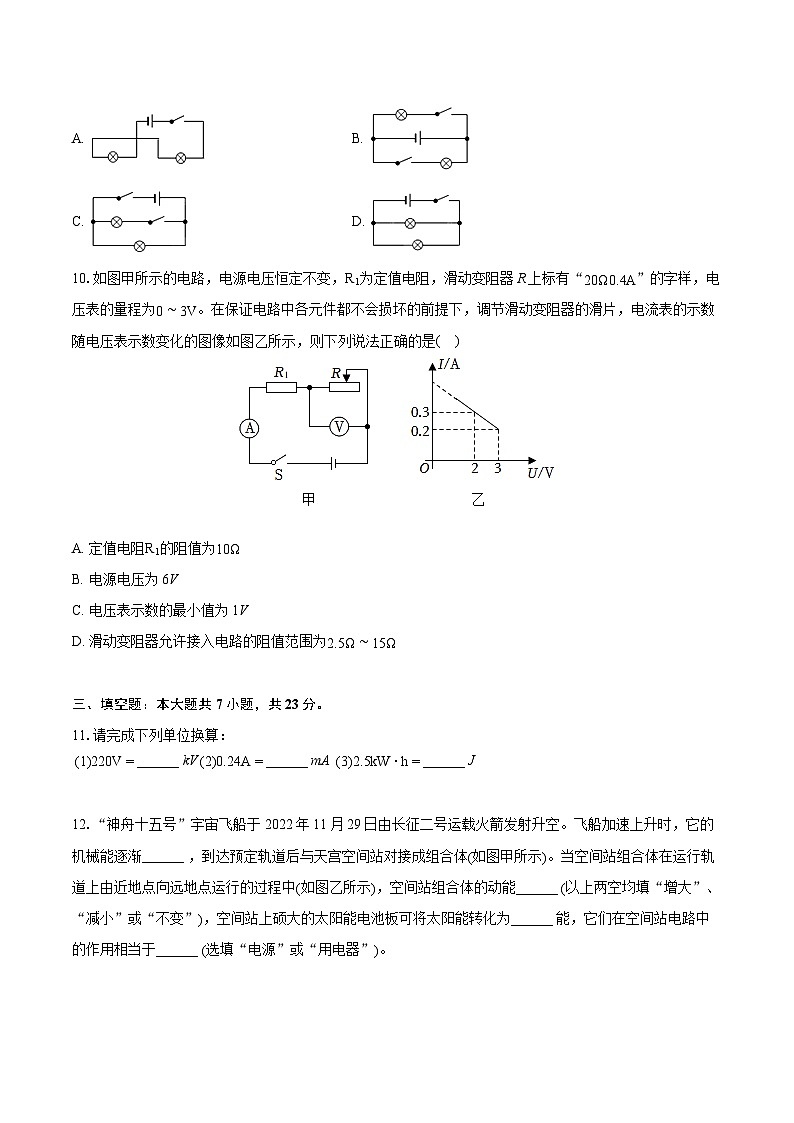

9.下列電路中屬于并聯電路的是( )
A. B.
C. D.
10.如圖甲所示的電路，電源電壓恒定不變，R1為定值電阻，滑動變阻器R上標有“20Ω0.4A”的字樣，電壓表的量程為0～3V。在保證電路中各元件都不會損壞的前提下，調節滑動變阻器的滑片，電流表的示數隨電壓表示數變化的圖像如圖乙所示，則下列說法正確的是( )
A. 定值電阻R1的阻值為10Ω
B. 電源電壓為6V
C. 電壓表示數的最小值為1V
D. 滑動變阻器允許接入電路的阻值范圍為2.5Ω～15Ω
三、填空題：本大題共7小題，共23分。
11.請完成下列單位換算：
12.“神舟十五號”宇宙飛船于2022年11月29日由長征二號運載火箭發射升空。飛船加速上升時，它的機械能逐漸______ ，到達預定軌道后與天宮空間站對接成組合體(如圖甲所示)。當空間站組合體在運行軌道上由近地點向遠地點運行的過程中(如圖乙所示)，空間站組合體的動能______ (以上兩空均填“增大”、“減小”或“不變”)，空間站上碩大的太陽能電池板可將太陽能轉化為______ 能，它們在空間站電路中的作用相當于______ (選填“電源”或“用電器”)。
13.毛皮摩擦過的橡膠棒帶______ (選填“正”或“負”)電。如圖所示，用該橡膠棒接觸驗電器的金屬球，驗電器的金屬箔因帶同種電荷相互______ 而張開，在此過程中，驗電器金屬桿中電流的方向為______ (選填“由A到B”或“由B到A”)。
14.如圖是一臺四沖程汽油機工作過程中某一時刻的示意圖，該氣缸正處于______ 沖程。在該沖程中缸內氣體內能______ (選填“增大”、“減小”或“不變”)，這是通過______ 的方式改變物體的內能。為防止發動機溫度過高，需要用水來幫助發動機降溫，這是通過______ 的方式改變物體的內能。
15.如圖甲所示的電路中，電源電壓恒定，兩只燈泡的U?I圖像如圖乙所示。已知L2的額定功率為3.6W，當S、S1都閉合時，L2恰好正常發光，則電源電壓為______ V；當S閉合，S1斷開時，L1恰好正常發光，則此時通過L1的電流為______ A，L2的實際功率為______ W。
16.如圖所示是小方家的電能表，該表當前的讀數為______ kW?h，他家同時接入電路的用電器總功率不能超過______ kW，小方將一只電飯鍋單獨接入電路，正常工作3min，發現電能表的脈沖指示燈共閃爍120次，則該電飯鍋的功率為______ W。
17.如圖所示的電路中，電源電壓恒定不變，R0為定值電阻，滑動變阻器R的最大阻值為50Ω。當滑片在最右端時，閉合開關S，電流表的示數為0.2A，則滑動變阻器R用時1min可產生______ J的熱量。當滑動變阻器R接入電路的阻值為10Ω和40Ω時，它的功率恰好相等，則R0的阻值為______ Ω，電源電壓為______ V。
四、作圖題：本大題共2小題，共6分。
18.請在如圖所示的實物圖中添加幾條導線，使燈泡L與滑動變阻器串聯，電壓表測滑動變阻器兩端電壓，電流表測通過燈泡L的電流。
19.如圖是家庭電路中常用的三孔插座和用拉線開關控制的白熾燈泡，請用筆畫線代替導線將它們正確地接入電路中。
五、實驗探究題：本大題共4小題，共26分。
20.在探究“動能大小與哪些因素有關”的實驗中，小明將鋼球用細線懸掛在鐵架臺上，適當拉起一定角度釋放去撞擊木塊：
(1)本實驗研究的是______ 的動能(填序號)；
①鋼球剛剛釋放時
②鋼球撞擊木塊時
③木塊被撞擊之后
(2)動能的大小可以通過比較木塊在水平面上移動的______ 來反應。
(3)將質量不同的兩個鋼球，拉起相同的角度，可使鋼球撞擊木塊時的______ 相同；同一個鋼球被拉起的角度越大，木塊就會被推得更遠，由此可得出結論：______ 相同的物體，______ 越大，動能就越大。
(4)這種實驗方案相比傳統的讓小球從斜面上下滑的優勢是減小了______ 的影響。
21.為了探究“影響導體電阻的因素”，小紅設計了如圖甲所示的電路：
(1)閉合開關后，同種材料制成的三段導體R1、R2、R3是______ (選填“串聯”或“并聯”)的；
(2)R1、R2、R3三段導體的長度、橫截面積以及對應的電流表A1、A2、A3的示數如表格所示，請回答以下問題：
①比較R1、R3兩段導體的數據，可得結論：當導體的材料和長度一定時，導體的橫截面積越大，導體的電阻______ ；
②比較______ 兩段導體的數據，無法得到有效的實驗結論；
(3)電流表A的示數如圖乙所示，可知干路中的電流應該為______ A，并可得出并聯電路的電流特點為______ 。
22.物理探究小組設計了如圖所示的實驗裝置進行了很多探究：
(1)利用本裝置可以探究電流產生的熱量與導體電阻的關系；
①將兩個電阻絲串聯接入電路，閉合電路后通過兩個電阻絲的______ 一定相等，并且通電時間也一定相同；
②已知Ra>Rb，兩個燒瓶內裝有等質量的同種液體，經測量發現甲燒瓶中液體溫度升高的比乙燒瓶中的液體更快，則可得結論：______ 。
(2)利用本裝置還可以探究不同物質的吸熱本領：
①分別在兩個燒瓶內裝入______ (選填“等質量”或“等體積”)的水和煤油，并要求兩電阻的阻值Ra______ Rb(選填“”)，實際測量過程中的數據記錄在如表中：
②本實驗中通過______ 來反映水和煤油吸收熱量，并根據表格中的數據可計算出煤油的比熱容為______ J/(kg?℃)。[c水=4.2×103J/(kg?℃)]
23.小明設計的如圖甲所示的電路圖，其電源電壓恒為4.5V，滑動變阻器上標有“20Ω1A”的字樣，利用該電路可以完成很多電學實驗。
(1)圖乙是其對應的實物電路，其中存在連線錯誤，閉合開關會導致______ 的示數一定超過量程，請你在接錯的導線打上“×”，再把它改到正確位置上；
(2)修改錯誤后，小明先將阻值為10Ω的定值電阻接在M、N兩點間，隨后調節滑動變阻器，記錄多組電流表和電壓表的數據如表所示，可得出結論：______ ，但是當老師看到小明的測量結果時，指出表格中的第______ 組數據不可能是由該電路實際測量出的數據。
(3)隨后小明又將不同阻值的多個定值電阻先后接入M、N兩點間，可探究“電流與導體電阻的關系”，當定值電阻由10Ω更換為20Ω后，需要適當向______ (選填“左”或“右”)調節滑動變阻器的滑片，這樣做的目的是：______ ；
(4)小明將額定電流為0.3A的小燈泡接入M、N兩點間時，調節滑片使燈泡正常發光時，電壓表的示數如圖丙所示，則該燈泡的額定功率為______ W；
(5)隨后小明又設計了圖丁所示的電路圖，測量-只額定電壓為U額的小燈泡的額定功率，其中定值電阻的阻值為R0，具體測量步驟如下：
①閉合S、S1，斷開S2，調節滑片直至電壓表示數為U額；
②閉合S、S2，斷開S1，使滑動變阻器的滑片______ (選填“向左移”、“向右移”或“保持不動”)，讀出電壓表的示數，記為U。
③請你寫出小燈泡的額定功率的表達式：P額=______ 。
六、簡答題：本大題共1小題，共4分。
24.如圖是冬季常用的一種暖手寶，它的主要結構就是一段電阻絲，做好防水處理后放入水袋中，通電一段時間后，水袋就可以較長時間保持溫暖，請回答：
(1)暖手寶發熱的原理是什么？
(2)袋內裝滿水，利用了水的什么性質？
(3)通電加熱時，為什么暖手寶很快就會發熱，但連接暖手寶的導線卻不熱？
七、計算題：本大題共2小題，共18分。
25.如圖所示是日常生活中常用的兩種水壺，圖甲是電熱水壺，它的功率為700W；圖乙是普通燒水壺。用它們分別將0.5L的水從20℃加熱到100℃，電熱水壺恰好用時5min。已知普通水壺的加熱效率為50%，它所使用燃氣的熱值為3.0×l07J/m3，c水=4.2×103J/(kg?℃)，ρ水=1.0×103kg/m3。求：
(1)水吸收了多少熱量；
(2)電水壺的加熱效率；
(3)普通水壺需要消耗多少m3的燃氣？
26.圖甲是物理課外小組的同學設計的一種充電式可調光應急燈，它的簡化電路圖如圖乙所示，燈泡和電池的相關參數如圖丙所示。已知燈泡L最亮時為正常發光狀態，且電源電壓恒定不變，求：
(1)電源電壓和燈泡L燈絲的阻值；
(2)滑動變阻器R的最大阻值；
(3)當滑動變阻器接入電路的阻值為20Ω時，該應急燈最多能亮多長時間？(不考慮溫度對導體電阻的影響)
答案和解析
1.【答案】C
【解析】解：A、白熾燈正常工作時的電流約為0.15～0.5A，故A錯誤；
B、-節干電池的電壓約為1.5V，故B錯誤；
C、空調制冷時的功率約為1000W，故C正確；
D、水不是燃料，沒有熱值，水的比熱容約為4.2×103J/(kg?℃)，故D錯誤。
故選：C。
新課程標準要求我們能根據日常經驗或自然現象粗略估測一些物理量。例如：長度、質量、時間、溫度、力、速度、電功率、電流、電壓等。解答估測選擇題的方法：利用生活中我們熟悉的一些數據作為根據，進行單位換算，有時要利用基本公式求未知物理量。
本題考查了對電流、電壓、電功率、比熱容的估測，注重理論與實際差異的應變能力的培養，體現新課程的基本理念。
2.【答案】D
【解析】解：陶瓷、塑料尺、玻璃不容易導電，是絕緣體；鉛筆芯容易導電，是導體。
故選：D。
善于導電的物體叫導體，如：各種金屬、酸堿鹽溶液、石墨、人體、大地等；不善于導電的物體叫絕緣體，如：玻璃、橡膠、陶瓷、空氣、蒸餾水等；導體和絕緣體沒有明顯的界限。
此題考查哪些物體為導體，屬于識記的內容，比較簡單。
3.【答案】A
【解析】解：A、桂花飄香是擴散現象，說明分子在不停地做無規則運動，故A正確；
B、分子間距離越大，分子間作用力越小，當分子間的間距大于分子直徑的10倍時，分子間的作用力已經微弱到幾乎可以忽略，所以破鏡不能重圓，故B錯誤；
C、固體很難被壓縮說明分子間存在斥力，故C錯誤；
D、摩擦起電是發生了電荷的轉移，不是創造電荷，故D錯誤。
故選：A。
(1)一切分子都在不停地做無規則運動；
(2)分子間存在相互作用的引力和斥力；
(3)摩擦起電的實質是發生了電荷的轉移。
本題考查分子動理論內容和摩擦起電，是對基礎知識的考查。
4.【答案】B
【解析】解：A、天然氣熱值大、效率高，但是燃燒產生的二氧化碳會加劇溫室效應，故A錯誤；
B、新型光源LED燈，是用半導體材料制成的，故B正確；
C、超導體的電阻為零，通電后不會發熱，不能用來制作白熾燈的燈絲，故C錯誤；
D、熔絲需要用電阻大、熔點低的鉛銻合金制成的，不能用鋁來制作熔絲，故D錯誤。
故選：B。
(1)天然氣熱值大，燃燒產生的二氧化碳會加劇溫室效應。
(2)新型光源LED燈，是用半導體材料制成的。
(3)超導體的電阻為零，不能用來制作燈絲。
(4)熔絲需要用電阻大、熔點低的材料制作。
知道超導體、半導體的特點和用途；知道天然氣的燃燒產生的氣體會加劇溫室效應；知道制作熔絲的材料。
5.【答案】B
【解析】解：A.生活用水是導體，完手后直接用濕手觸碰開關，易發生觸電事故，故A不符合安全用電原則；
B.有金屬外殼的用電器，金屬外殼要接地，故洗衣機要使用三腳插頭和三孔插座，故B符合安全用電原則；
C.電路中電流過大的原因有兩個：一是短路；二是家中使用用電器的總功率過大。故多個大功率用電器同時使用一個插排時，將會使插排中的電流過大，引起火災，故C不符合安全用電原則；
D.插頭的絕緣皮必須要保持完整，防止發生觸電事故，故D不符合安全用電原則。
故選：B。
(1)生活用水是導體；
(2)三孔插座中間多出的那個孔是用來接地線的，當用電器的三腳插頭插入時，用電器的金屬外殼通過三孔插座與大地相連通，如果金屬外殼漏電，地線將人體短路，防止人觸電；
(3)電路中電流過大的原因有兩個：一是短路；二是家中使用用電器的總功率過大；
(4)插頭的絕緣皮必須要保持完整，防止發生觸電事故。
本題考查的是日常生活中的一些安全用電常識，要掌握安全用電的原則：不接觸低壓帶電體，不靠近高壓帶電體。值得注意的是：本來不帶電的物體帶了電；本來不導電的物體導電了。
6.【答案】B
【解析】解：由圖可知，電阻R、電燈L和電流表串聯，電壓表測量的是燈泡兩端的電壓，電流表測量電路電流，
A、如果電阻R斷路，整個電路斷路，電流表示數變?yōu)榱?。不符合題意；
B、如果電阻R短路，只有L連入電路中，電壓表測量電源電壓，示數變大；電路總電阻減小，電路電流增大，電流表示數增大。符合題意。
C、如果燈L發生了斷路，電流表示數變?yōu)榱恪２环项}意；
D、如果燈L發生了短路，電壓表示數變?yōu)榱恪２环项}意；
故選：B。
(1)由圖可知，電阻R、電燈L和電流表串聯，電壓表與燈泡并聯，測量的是燈泡兩端的電壓，電流表測量電路電流；
(2)根據電壓表的示數變大和電流表示數變大，來分析電路中的故障情況。
電路故障問題是中考物理考查的熱點，也是難點，一般題目設計的都是一處故障，原因只有兩個：短路或開路。
7.【答案】D
【解析】解：A.L1的額定功率比L2大，但發光時，實際功率不一定大，所以L1不一定比L2更亮，故A錯誤；
B.因為兩個燈的額定功率不同，當兩個小燈泡都正常發光時，兩燈不一樣亮，故B錯誤；
C.由P=U2R得，R1=U12P1=(6V)20.9W=40Ω，R2=U12P2=(4V)20.8W=20Ω，
若不考慮溫度對燈絲電阻的影響，兩燈并聯在4V的電源上時，L1與L2的實際功率之比為：
P1實：P2實=U并2R1:U并2R2=R2：R1=20Ω：40Ω=1：2，故C錯誤；
D.若兩燈串聯在9V的電源上時，L1兩端的電壓為：U′=UR1+R2×R1=9V40Ω+20Ω×40Ω=6V，與L1的額定電壓相同，所以L1恰好可以正常發光，故D正確。
故選：D。
(1)燈泡的亮度由實際功率決定；
(2)根據兩燈的額定功率判斷正常發光時的亮度大小；
(3)根據P=U2R求出兩燈泡正常發光時的電阻，若不考慮溫度對燈絲電阻的影響，根據P=U2R求出兩燈泡并聯時的實際功率之比；
(4)求出兩燈串聯在9V的電源上時，L1兩端的電壓，判斷是否能正常發光。
本題考查了額定功率和實際功率的有關計算，難度適中。
8.【答案】ABD
【解析】解：A、能量反映了物體做功的本領，能量的大小可以用做功多少來量度，故A正確；
B、摩擦生熱的過程中是通過做功，將機械能轉化為內能，故B正確；
C、鋰電池充電的過程中，將電能轉化為化學能，故C錯誤；
D、彈弓將石子水平射出的過程中，彈性形變恢復，石子速度增大，將彈性勢能轉化為動能，故D正確。
故選：ABD。
一個物體如果能夠?qū)ν庾龉?，我們就說它具有了能量，能量反映了物體做功的本領；判斷能量的轉化時，要看消耗和獲得的能量形式是什么。
理解能量的概念、能量與做功的關系，會判斷能量的轉化形式，是解答本題的關鍵。
9.【答案】BCD
【解析】解：由圖可知A中燈泡首尾依次連接組成的，故為串聯電路；而BCD中兩燈泡并列連接在電源兩端，故BCD均為并聯，并且B中沒有總開關，只有支路開關；C中一個開關為總開關，另一個開關控制其中一條支路；D中開關為總開關．
故選BCD.
串聯電路是將各元件依次連接，并聯電路是將各用電器并列連接．
本題考查電路的串并聯，要求會認基本的串并聯電路．
10.【答案】ACD
【解析】解：(1)由圖知，定值電阻R1與滑動變阻器R串聯，電流表測電路中電流，電壓表測R兩端電壓，
由圖象知，當電路中電流I=0.2A時，電壓表示數3V，
由串聯電路特點和歐姆定律有：
U=U1+UR=IR1+UR=0.2A×R1+3V，
當電路中電流I′=0.3A時，電壓表示數3V，電源電壓：
U=U1′+UR′=I′R1+UR′=0.3A×R1+2V，
電源電壓恒定不變，所以：
0.2A×R1+3V=0.3A×R1+2V，
解得：R1=10Ω，
電源電壓：U=0.2A×R1+3V=0.2A×10Ω+3V=5V，故A正確、B錯誤；
(2)為保證電路各元件安全，當電壓表示數為3V時，滑動變阻器連入電路的阻值最大，
由串聯電路特點和歐姆定律可得，此時滑動變阻器連入阻值：
R=URI=3V0.2A=15Ω，
由滑動變阻器的規格知，電路中的最大電流為0.4A，此時電路的總電阻最小，滑動變阻器連入電路的阻值最小，
此時滑動變阻器連入阻值：
R′=R總最小?R1=UI大?R1=5V0.4A?10Ω=2.5Ω，
此時電壓表示數最小，最小值：
UR最小=I大×R′=0.4A×2.5Ω=1V，故C正確；
滑動變阻器允許接入電路的阻值范圍為2.5Ω～15Ω，故D正確。
故選：ACD。
(1)由圖知，定值電阻R1與滑動變阻器R串聯，電流表測電路中電流，電壓表測R兩端電壓，由圖象，結合串聯電路特點和歐姆定律列式表示出電源電壓，根據電源電壓恒定不變求出R1的阻值和電源電壓；
(2)為保證電路各元件安全，當電壓表示數為3V時，滑動變阻器連入阻值最大，由串聯電路特點和歐姆定律可求滑動變阻器連入電路的最大值；
當電流表示數為0.4A時，電路中電流最大，由串聯電路特點和歐姆定律計算電壓表示數的最小值，進而可知滑動變阻器允許接入電路的阻值范圍。
本題考查了串聯電路特點和歐姆定律公式的應用，能從圖象中獲取有用信息是解題的關鍵，本題體現數理的結合，是一道好題。
11.【答案】0.222409×106
【解析】解：(1)因為1V=10?3kV，所以220V=220×10?3kV=0.22kV；
(2)因為1A=103mA，所以0.24A=0.24×103mA=240mA；
(3)因為1kW?h=3.6×106J，所以2.5kW?h=2.5×3.6×106J=9×106J；
故答案為：(1)0.22；(2)240；(3)9×106。
此題考查電學不同單位間的換算，運用不同單位間的具體關系，利用數學上的運算就可解答。
本題考查了電學單位之間的換算關系，屬于考試的基礎知識題，注意科學記數法的表示方法和指數的運算。
12.【答案】增大 減小 電 電源
【解析】解：飛船加速上升時，質量不變，速度變大，則動能變大；同時高度變大，其重力勢能變大；因機械能等于動能與勢能的總和，所以它的機械能增大；
當空間站組合體在運行軌道上由近地點向遠地點運行的過程中(如圖乙所示)，空間站組合體速度減小，質量不變，它的動能減小；
太陽能電池板可將太陽能轉化為電能，它們在空間站電路中的作用相當于電源。
故答案為：增大；減??；電；電源。
(1)影響動能大小的因素：質量、速度；質量越大，速度越大，動能越大；
(2)影響重力勢能大小的因素：質量、高度；物體的質量越大，高度越高，其重力勢能越大；
(3)機械能等于動能與勢能的總和；
(4)太陽能電池板將太陽能轉化為電能；電路由電源、開關、導線、用電器組成。
本題考查機械能、太陽能和電路的組成，屬于基礎題。
13.【答案】負 排斥 由B到A
【解析】解：用毛皮摩擦過的橡膠棒帶負電(多余電子)，用毛皮摩擦過的橡膠棒接觸驗電器的金屬球，橡膠棒多余的電子通過金屬球轉移到金屬箔上，金屬箔由于帶同種電荷相互排斥而張開一定角度；電子從金屬球到金屬箔形成電流，因為電子帶負電，所以電流方向是由B到A。
故答案為：負；排斥；由B到A。
利用下列知識分析判斷：
(1)正常情況下，物體內原子核帶的正電荷數等于核外電子帶的負電荷數，物體不帶電、呈中性；當物體失去電子時，由于缺少電子而帶正電；當物體得到電子時，由于多余電子而帶負電；
(2)由于摩擦使物體帶電叫摩擦起電，用絲綢摩擦過的玻璃棒帶正電，用毛皮摩擦過的橡膠棒帶負電；
(3)在物理學中，規定正電荷定向移動的方向為電流方向，負電荷定向移動方向與電流方向相反。
本題考查了電荷分類、物體帶電的實質、電流方向的規定，注意：在金屬導體內能夠自由移動的是自由電子，電流的方向與電子移動方向相反。
14.【答案】壓縮 增大 做功 熱傳遞
【解析】解：由圖可知，氣門都關閉，活塞向上運動，故可以判斷這個沖程是壓縮沖程，此沖程是通過壓縮氣體做功將機械能轉化為內能，氣體內能增大，通過做功的方式改變物體的內能；
氣缸外有一個水套，讓氣缸被水包圍著，水從氣缸吸收熱量，是利用熱傳遞的方式改變物體的內能。
故答案為：壓縮；增大；做功；熱傳遞。
汽油機一個工作循環有四個沖程，分別是吸氣、做功、壓縮和排氣，各沖程的特點不同，因此根據氣門的狀態和活塞的運行方向確定沖程；并且只有做功沖程對外做功，將內能轉化為機械能；另外還有壓縮沖程有能量轉化，將機械能轉化為內能。
改變內能有兩種方式：做功和熱傳遞。
本題考查內燃機工作時的四個沖程、改變內能的兩種方式、用水的比熱容大這一特性來解釋現實問題。
15.【答案】60.40.8
【解析】解：L2的額定功率為3.6W，由圖乙知當電壓為6V時，通過小燈泡的電流為0.6A，其功率P2=U2I2=6V×0.6A=3.6W，所以小燈泡的額定電壓為6V；
當S、S1都閉合時，只有燈泡L2接入電路，L2恰好正常發光，則小燈泡兩端的電壓等于電源電壓為6V；
當S閉合，S1斷開時，兩燈泡串聯，L1恰好正常發光，則此時通過L1的電流為0.4A，L1兩端的電壓為4V，L2兩端的電壓為2V，電源電壓為U=U1+U2實=4V+2V=6V符合題意；
L2的實際功率為：
P2實=U2實I2=2V×0.4A=0.8W。
故答案為：6；0.4；0.8。
由圖乙知當電壓為6V時，通過小燈泡的電流為0.6A，其功率符合小燈泡L2的額定功率，進而判斷出小燈泡的額定電壓；
當S、S1都閉合時，只有燈泡L2接入電路，L2恰好正常發光，則小燈泡兩端的電壓等于電源電壓；
當S閉合，S1斷開時，兩燈泡串聯，L1恰好正常發光，由圖像判斷出此時通過L1的電流和L1、L2兩端的電壓，由P=UI算出L2的實際功率。
本題考查了的電功率公式的應用，從圖像中得到有用的信息是解題的關鍵。
16.【答案】485.711800
【解析】解：由圖可知，電能表的示數：
W1=485.7kW?h；
由圖可知，電能表正常工作的電壓為220V，允許通過的最大電流為50A，則他家同時工作用電器的最大總功率不能超過：
P=UI=220V×50A=11000W=11kW；
指示燈共閃爍120次電飯鍋消耗的電能：
W=1203000kW?h=0.04kW，
該電飯鍋的功率：
P=Wt=0.04kW?h360h=0.8kW=800W。
故答案為：485.7；11；800。
電能表顯示的數字中最后一位是小數，單位為kW?h；
由圖可知，電能表工作的電壓和允許通過的最大電流，根據P=UI求出他家同時工作用電器的最大總功率；
3000imp/(kW?h)表示的是電路中每消耗1kW?h的電能，電能表的指示燈閃爍3000r，據此求出指示燈共閃爍120次該電飯鍋消耗的電能，根據P=Wt求出這只電飯鍋的額定功率。
本題考查了電能表的讀數和電功率、電功的計算，明確電能表參數的含義是關鍵。
17.【答案】120 20 14
【解析】解：(1)由圖知，定值電阻R0與滑動變阻器R串聯，電流表測電路中電流，
閉合開關S，滑片在最右端時，電流表的示數為0.2A，
由串聯電路的電流規律知：IR=I=0.2A，
1min滑動變阻器R上產生的熱量：
QR=I2Rt=(0.2A)2×50Ω×60s=120J；
(2)由串聯電路特點和歐姆定律可得，電路中電流：I=UR0+R，
由P=I2R可得，滑動變阻器R的電功率：P=(UR0+R)2R，
當滑動變阻器R接入電路的阻值為10Ω和40Ω時，它的功率恰好相等，所以：
(UR0+10Ω)2×10Ω=(UR0+40Ω)2×40Ω，
解得：R0=20Ω；
當滑片在最右端時，電源電壓：
U=I(R0+R)=0.2A×(20Ω+50Ω)=14V。
故答案為：120；20；14。
(1)由圖知，定值電阻R0與滑動變阻器R串聯，電流表測電路中電流，根據焦耳定律計算閉合開關S，滑片在最右端時，1min滑動變阻器R上產生的熱量；
(2)由串聯電路特點和歐姆定律表示出電路中電流，結合P=I2R表示出滑動變阻器連入阻值分別為10Ω和40Ω時其功率，根據兩次其功率相等建立方程計算出R0的阻值；
當滑片在右端時，根據串聯電路特點和歐姆定律計算電源電壓。
本題考查了串聯電路特點、歐姆定律以及電功率公式的靈活應用，難度適中。
18.【答案】解：滑動變阻器應一上一下與燈泡串聯，電源由兩節干電池組成，電源電壓為3V，所以電壓表應選用小量程并聯在滑動變阻器兩端，實物圖連接如圖所示：
。
【解析】用電器逐個順次連接的電路叫串聯電路；電壓表應與被測用電器并聯；電流表應與被用電器串聯。
本題考查根據要求連接實物圖，要掌握好各電路元件使用方法。
19.【答案】解：(1)燈泡接法：火線進入開關，再進入燈泡頂端的金屬點，零線直接接入燈泡的螺旋套；
(2)三孔插座的接法：左孔接零線；右孔接火線；上孔接地線。如圖所示：

【解析】(1)燈泡的接法：火線進入開關，再進入燈泡頂端的金屬點；零線直接接入燈泡的螺旋套。這樣在斷開開關能切斷火線，接觸燈泡不會發生觸電事故。既能控制燈泡，又能更安全；
(2)三孔插座的接法：上孔接地線；左孔接零線；右孔接火線。
掌握家庭電路中的燈泡、開關、三孔插座、兩孔插座、保險絲的接法，同時考慮使用性和安全性。
20.【答案】② 距離 速度 質量 速度 摩擦力
【解析】解：(1)(2)動能是指物體由于運動而具有的能量，能夠?qū)ν庾龉?，鋼球由于運動具有動能，對滑塊做功，可以通過木塊移動的距離來反映動能的大??；本實驗研究的“動能”是指在水平面上，撞擊木塊時鋼球的動能，故選②；
(3)質量不同的鋼球從相同高度處擺下，擺線豎直時，鋼球的速度是相同的；
同一個鋼球，質量相同，被拉起的角度越大，當擺線豎直時，鋼球的速度越大，木塊被推得更遠，說明質量相同的物體，速度越大，動能就越大；
(4)讓小球從斜面上下滑，小球在下滑過程中受斜面的摩擦較大，故這種實驗方案相比傳統的讓小球從斜面上下滑的優勢是減小了摩擦力的影響。
故答案為：(1)②；(2)距離；(3)速度；質量；速度；(4)摩擦力。
(1)(2)實驗中通過木塊被撞擊后移動的距離來表示小球動能的大小，這是轉換法；本實驗研究的“動能”是指在水平面上，撞擊木塊時，小球的動能；
(3)影響動能大小的因素是質量和速度，在研究時要采用控制變量法，控制速度相同是研究動能與質量的關系，控制質量相同是研究動能與速度的關系；
(4)小球從斜面上下滑，受斜面摩擦的影響較大。
掌握動能大小的影響因素，利用控制變量法和轉換法，探究動能大小跟各因素之間的關系。
21.【答案】并聯 越小 R2、R3 1.6干路電流等于各支路電流之和
【解析】解：(1)如圖甲所示，導體R1、R2、R3并列連接，因此，導體R1、R2、R3是并聯的；
(2)①比較R1、R3兩段導體的數據，R1與R3的材料、長度相同，R1的橫截面積小于R3的橫截面積，通過R3的電流大，故結論為：當導體的材料和長度一定時，導體的橫截面積越大，導體的電阻越小；
②由表中數據可知，R2、R3兩段導體的材料相同，橫截面積都不同，長度不同，根據控制變量法，無法得到有效的實驗結論；
(3)如圖甲所示，電流表A測干路電流，電流表A的示數如圖乙所示，分析表格數據知，電流表選用大量程，分度值為0.1A，電流表A的示數為1.6A，因此，干路中的電流應該為1.6A；分析表格數據知，0.46A+0.32A+0.82A=1.6A，由此可得出并聯電路的電流特點為：干路電流等于各支路電流之和。
故答案為：(1)并聯；(2)①越小；②R2、R3；(3)1.6；干路電流等于各支路電流之和。
(1)觀察圖甲，分析電路的連接方式；
(2)影響導體電阻大小的因素：導體的材料、長度和橫截面積，在研究電阻與其中某個因素的關系時，要采用控制變量法的思想，要研究導體的電阻大小與一個量之間的關系，需要保持其它量不變；
(3)根據電流表的量程確定分度值，根據指針位置讀數；分析表格數據得出并聯電路的電流特點：并聯電路的干路電流等于各支路電流之和。
本題探究影響導體電阻的因素，考查了控制變量法的運用、數據分析以及并聯電路的電流特點。
22.【答案】電流 在電流和通電時間相同時，電阻越大，產生的熱量越多 等質量 =加熱時間 1.68×103
【解析】解：(1)①將兩個電阻絲串聯接入電路，根據串聯電路電流的規律，閉合電路后通過兩個電阻絲的電流一定相等，并且通電時間也一定相同；
②已知Ra>Rb，兩個燒瓶內裝有等質量的同種液體，經測量發現甲燒瓶中液體溫度升高的比乙燒瓶中的液體更快，由轉換法可知，Ra產生的熱量多，則可得結論：在電流和通電時間相同時，電阻越大，產生的熱量越多；
(2)①根據比較吸熱能力的方法，分別在兩個燒瓶內裝入等質量的水和煤油，因通過兩個電阻絲的電流相等，通電時間也一定相同，為控制相同時間不同物質吸熱相同，根據Q=I2Rt，要求兩電阻的阻值Ra=Rb；
②因兩電阻大小和通過兩電阻的電流相同，根據Q=I2Rt，本實驗中通過加熱時間來反映水和煤油吸收熱量；
根據表中數據可知，加熱6分鐘(吸熱相同)，水升高的溫度為：
98℃?50℃=48℃；
煤油升高的溫度為：
170℃?50℃=120℃；
根據Q=cmΔt可知，在質量和吸熱相同的情況下，比熱容與升高的溫度之積為一定值，升高的溫度與比熱容成反比，則煤油的比熱容為：
c=48℃120℃×4.2×103J/(kg?℃)=1.68×103J/(kg?℃)。
故答案為：(1)①電流；
②當電流和通電時間一定時，導體電阻越大產生的熱量越多；
(2)①等質量；=；
②加熱時間；1.68×103。
(1)①電流通過導體產生的熱量與通過的電流、導體的電阻和通電時間有關，研究與其中一個因素的關系時，要控制另外兩個因素不變，結合串聯電路電流的規律分析；
②電阻絲產生的熱量不易直接觀察，由轉換法，可使等質量初溫相同的液體吸收熱量，根據Δt=Qcm，由溫度變化確定產生的熱量多少；結合①回答；
(2)①使相同質量的不同物質吸收相同的熱量，比較溫度的變化，溫度變化小的吸熱能力強；結合Q=I2Rt分析；
②因電阻大小和通過兩電阻的電流相同，根據Q=I2Rt分析；
根據表中數據可知得出加熱6分鐘(吸熱相同)，水和煤油升高的溫度，根據Q=cmΔt可知，在質量和吸熱相同的情況下，比熱容與升高的溫度之積為一定值，升高的溫度與比熱容成反比，據此得出煤油的比熱容。
本題研究“導體產生的熱量與什么因素有關“及”比較不同物質的吸熱能力“，考查控制變量法、轉換法的應用和比較吸熱能力的方法及Q=cmΔt與Q=I2Rt的運用。
23.【答案】電壓表 當導體電阻一定時，通過導體的電流與導體兩端電壓成正比 5 右 保持定值電阻兩端電壓不變 0.75保持不動 U額×U?U額R0
【解析】(1)圖乙中滑動變阻器同時接了金屬桿兩端的接線柱，電壓表測電源電壓，因為電源電壓恒為4.5V，所以此時電壓表的示數超過量程，應該將滑動變阻器改為一上一下的接法，由圖甲滑動變阻器滑片左側的電阻絲接入電路，故滑動變阻器左下接線柱連入電路中，如圖所示：
；
(2)根據表中數據可知：電壓增大為原來的幾倍，通過的電流也增大為原來的幾倍，故得出的結論：在導體的電阻一定時，通過導體的電流與導體兩端的電壓成正比；
當滑動變阻器接入電路阻值最大時的電流：I最小=UR +R滑大=4.5V10Ω+20Ω=0.15A>0.10A，所以表中第5組數據不可能是由該電路實際測量出的數據；
(3)根據串聯電路的分壓原理可知，將定值電阻由10Ω改接成20Ω的電阻，電阻增大，其分得的電壓增大；探究電流與電阻的實驗中應控制電壓不變，根據串聯電路電壓的規律可知，為了保持定值電阻兩端電壓不變，應增大滑動變阻器分得的電壓，由串聯分壓的分壓原理可知，應增大滑動變阻器連入電路中的電阻，所以滑片應向右端移動，使電壓表的示數保持不變；
(4)調節滑片使燈泡正常發光，電壓表的示數如圖丙所示，電壓表選用小量程，分度值為0.1V，示數為2.5V，則燈泡的額定電功率為：P額=U額I額=2.5V×0.3A=0.75W；
(5)①閉合S、S1，斷開S2，調節滑片直至電壓表示數為U額，此時燈泡正常發光；
②閉合S、S2，斷開S1，使滑動變阻器的滑片保持不動，讀出電壓表的示數，記為U。
③在②中，開關轉換后，燈泡、R、滑動變阻器的連接沒有發生改變，所以燈仍正常工作，
根據串聯電路電壓的規律可知，此時定值電阻的電壓為：U0=U?U額，
由串聯電路的電流規律和歐姆定律可知，燈的額定電流：I額=I0=U0R0=U?U額R0，
所以小燈泡的額定功率：P額=UI=U額×U?U額R0。
故答案為：(1)電壓表；如圖所示；(2)當導體電阻一定時，通過導體的電流與導體兩端電壓成正比；(3)右；保持定值電阻兩端電壓不變；(4)0.75；(5)②保持不動；③U額×U?U額R0。
(1)圖乙中滑動變阻器同時接了金屬桿兩端的接線柱，電壓表測電源電壓，據此分析；
(2)分析表中電流與電壓的關系得出結論；由串聯電路的規律及歐姆定律求出滑動變阻器接入電路阻值最大時的最小電流，與表中最小電流比較分析；
(3)根據控制變量法，研究電流與電阻的關系時，需控制定值電阻兩端的電壓相同，當換上大電阻時，根據分壓原理確定電壓表示數的變化，由串聯電路電壓的規律結合分壓原理確定滑片移動的方向；
(4)根據丙圖中電壓表所選量程確定分度值讀數，利用P=UI求出燈泡的額定功率；
(5)要測燈的額定功率，首先使燈正常發光，先將電壓表與燈并聯，通過移動滑片的位置，使燈的電壓為額定電壓；保持滑片位置不動，通過開關的轉換，使電壓表測燈與定值電阻的電壓，因此時各電阻的大小和電壓不變，燈仍正常工作，根據串聯電路電壓的規律，可求出此時定值電阻的電壓，由歐姆定律可求出燈的額定電流，根據P=UI可求出燈的額定功率。
本題是探究電流與電壓和電阻的關系和測量燈泡額定功率實驗，考查電路的連接、電壓表讀數、電功率的計算、串聯電路的規律及歐姆定律的運用，同時也考查了特殊方案測燈泡的額度電功率，難度較大。
24.【答案】答：(1)暖手寶發熱的原理是電流的熱效應，即給導體通電后會產生熱量；
(2)袋內裝滿水，利用了水的比熱容較大的性質，相同質量的水和其它物質比較，降低相同的溫度，水可以放出更多的熱量；
(3)導線與電阻絲串聯，電流與通電時間相同，電阻絲的電阻比導線大，根據Q=I2Rt可知，電阻絲產生的熱量比導線多，所以暖手寶很快就會發熱，但連接暖手寶的導線卻不熱。
【解析】(1)從電流的熱效應角度可做出解答；
(2)從水的比熱容大的角度可做出解答；
(3)根據焦耳定律，結合串聯電路的特點可做出解答。
本題圍繞暖手寶考查了電流的熱效應、水的比熱容大的應用、焦耳定律的理解等，體現了物理知識與生活的聯系，難度不大。
25.【答案】解：(1)水的質量為：
m=ρ水V=1.0×103kg/m3×0.5×10?3m3=0.5kg；
水吸收的熱量為：
Q吸=c水m(t?t0)=4.2×103J/(kg?℃)×0.5kg×(100℃?20℃)=1.68×105J；
(2)電熱水壺的加熱時間為：t=5min=300s，
根據P=Wt知電熱水壺消耗的電能為：
W=Pt=700W×300s=2.1×105J；
電水壺的加熱效率為：
η=Q吸W=1.68×105J2.1×105J×100%=80%；
(3)燃氣放出的熱量為：
Q放=Q吸η′=1.68×105J50%=3.36×105J；
由Q放=Vq得普通水壺需要消耗燃氣的體積為：
V=Q放q=3.36×105J3×107J/m3=1.12×10?2m3。
答：(1)水吸收的熱量為1.68×105J；
(2)電水壺的加熱效率為80%；
(3)普通水壺需要消耗1.12×10?2m3的燃氣。
【解析】(1)知道水的體積，根據ρ=mV算出水的質量，由吸熱公式Q吸=c水m(t?t0)可以求出水吸收的熱量；
(2)根據P=Wt算出電熱水壺消耗的電能，由效率公式算出電水壺的加熱效率；
(3)根據普通水壺的效率算出燃氣完全燃燒放出的熱量，由Q放=Vq算出普通水壺需要消耗燃氣的體積。
本題考查了求水吸收的熱量、求電熱壺的實際電壓問題，應用吸熱公式、電功率公式及其變形公式即可正確解題。
26.【答案】解：(1)燈泡L最亮時為正常發光狀態，當滑片置于最左端時，電路為L的簡單電路，燈泡L最亮，正常發光，所以電源電壓U=U額=12V；
燈泡的電阻RL=U額2P額=(12V)27.2W=20Ω，
(2)當滑片置于最右端時，燈泡L與變阻器串聯；燈泡最暗，電流最小，功率最小，P′=0.8W，
由P=UI=I2R知，I小= P′R= 0.8W20Ω=0.2A
此時燈泡的電壓為UL=IRL=0.2A×20Ω=4V；
根據串聯電路的電壓規律知，滑動變阻器的電壓：UR=U?UL=12V?4V=8V；
滑動變阻器的最大電阻R大=URI小=8V0.2A=40Ω，
(3)當滑動變阻器的阻值為20Ω時，
根據串聯電路的電阻規律知，總電阻R總=R+RL=20Ω+20Ω=40Ω；
電路中的電流I=U總R總=12V40Ω=0.3A，
由W=UIt知，應急燈最多能亮的時間：t=WUI=64800J12V×0.3A=18000s=5h。
答：(1)電源電壓12V，燈泡L燈絲的阻值20Ω；
(2)滑動變阻器R的最大阻值40Ω；
(3)當滑動變阻器接入電路的阻值為20Ω時，該應急燈最多能亮5h。
【解析】(1)根據燈泡L最亮時為正常發光狀態，確定電源電壓，根據額定最大功率和P=UI=U2R計算燈泡的電阻；
(2)根據滑動變阻器最大時，電路中的電流最小，結合燈泡的電功率最小，根據P=UI=I2R計算電路中的電流，根據歐姆定律求得燈泡兩端的電壓，根據串聯電路的電壓規律求得滑動變阻器兩端的電壓，根據歐姆定律計算滑動變阻器的最大值；
(3)當滑動變阻器的阻值為20Ω時，根據串聯電路的電阻特點求得電路的總電阻，根據歐姆定律計算電路中的電流，根據W=UIt計算應急燈最多能亮的時間。
本題考查串聯電路的特點、歐姆定律和電能的計算，屬于中檔題，有一定的難度。(1)220V=______ kV
(2)0.24A=______ mA
(3)2.5kW?h=______ J
導體
長度l/cm
橫截面積
S/mm2
電流
I/A
R1
10
2
0.46
R2
15
2
0.32
R3
10
4
0.82
加熱時間/min
0
1
2
3
4
5
6
水的溫度/℃
50
60
70
80
90
98
98
煤油溫度/℃
50
70
90
110
130
150
170
組別
1
2
3
4
5
電壓U/V
3
2.4
2
1.6
1
電流I/A
0.30
0.24
0.20
0.16
0.10
燈泡L的額定電壓
12V
燈泡L的功率調節范圍
0.8W～7.2W
電池存儲的最大電能
64800J
充電限制電流
1A
