人教版九年級全冊第十八章 電功率第2節 電功率練習

這是一份人教版九年級全冊第十八章 電功率第2節 電功率練習，共47頁。試卷主要包含了電能 電功，電功率，測量小燈泡的電功率，焦耳定律等內容，歡迎下載使用。
一、電能 電功（W）
1．電能的產生：其他形式的能轉化為 的過程。
2.電能的單位：國際單位制——焦耳（J） 常用單位——千瓦時（kW．h），又叫度。
1度=1 kW．h 1 kW．h= J
kW h
SINGLE PHASE TYPE DD17
220V 10（20）A 50Hz
600Revs/ kW h SER NO23
3．電能表——測量用電器在一段時間內 。
（1）參數意義：
“220 V”表示 ；
“10（20 A）”表示這個電能表的 為10A， 為20 A；
“50 Hz”表示 ；
“600 revs/kW·h”表示 。
（2）表盤上的數字表示已經消耗的電能，單位是千瓦時，計數器的最后一位是 。用 ，就表示這段時間內用電的度數。
如：某用電器單獨工作電能表（2500 revs/kW·h）在10min內轉50轉，則10min內用電器消耗的電能是 kW·h，合 J。
4．電功： 轉化為 的過程，有多少電能發生轉化就說電流做了多少功，即電功是多少。
5.電功定義式： 推導公式： ；只適用于純電阻電路的推導式 ， 。
二、電功率（P）
1.意義：表示電流做功的 。
2．電功率單位：國際單位—— ， 其他單位—— 、
1kW＝ W 1W＝ mW
3．定義式： 推導公式： ； （純電阻電路） 、
4.串、并聯電路常用比例關系式：
（1）串聯電路： （電流）、 （電壓）、 （功率）（比較各用電器功率常用P= I2R）
（2）并聯電路： （電壓） （電流）、 （功率）（比較各用電器功率常用）
5．額定電壓（U額）：用電器 時的電壓叫額定電壓。額定功率（P額）：用電器 叫額定功率。
6.用電器實際工作時的三種情況：
（1）U實U額 ，P實 P額——用電器不能正常工作，有可能燒壞（如果是燈泡，則表現為燈光極亮或迅速燒斷燈絲）；
（3）U實=U額 ， P實 P額——用電器正常工作。我們使用各種用電器一定要注意它的額定電壓，只有在額定電壓下用電器才能正常工作。
7．由燈泡上標有“PZ220-40”字樣可以獲取信息：
（1）燈泡額定電壓 ；
（2）燈泡額定功率 ；正常工作時的電流 ；
（3）燈泡正常工作時的電阻 或 。
（4）若接入110V的電路中，該燈實際功率為 。
三、測量小燈泡的電功率
1、伏安法測燈泡的額定功率：
（1） 原理：
（2） 電路圖：
（3） 選擇和連接實物時須注意：
電源——其電壓要 燈泡的額定電壓。
滑動變阻器——（變阻、最大位置）根據 選擇滑動變阻器。
電壓表——（并聯、“+” “－”接線柱）根據 選擇電壓表量程。
電流表——（串聯、“+” “－”接線柱）根據 或 選擇電流表量程。
2．燈泡的亮度是由 決定的，與 和額定功率無關。
3．額定電壓相同的燈泡，額定功率越大的燈絲越 ，電阻越 。
4．亮度與小燈泡亮度相當?shù)陌l(fā)光二極管，小燈泡燈絲發熱消耗大量電能，發光二極管發熱少，電功率較 。
5. 測量家用電器的電功率——器材：電能表、秒表
（1） 原理：
（2）方法一：關閉家庭電路中所有用電器，記下電能表示數W1，再讓待測用電器工作一段時間t，記下電能表示數W2，則用電器在這段時間內消耗的電能 。則該用電器的實際功率為： 。
（3）方法二：關閉家庭電路中其他用電器，只讓待測用電器工作，記錄t時間內電能表的鋁盤轉過的轉數n，電能表參數N（＝3000revs/kW﹒h），則該用電器的實際功率為： （單位：n——revs，N——revs/kW﹒h，t——h，P——kW）
四、焦耳定律
1．電流通過導體時電能轉化為 ，這個現象叫做電流的熱效應。
2．探究電流通過導體產生熱的多少跟什么因素有關
（1）原理：透明容器中封閉等量空氣，根據U型管中液面高度的變化反映密閉空氣溫度的變化（也可以通過其他途徑），從而判斷電流通過電阻絲產生電熱的多少，這種方法叫 。
（2）實驗方法： 。
（3）實驗電路設計及現象分析。
① 在電流相同，通電時間相同的情況下，電阻越大，產生的熱量越 ；
② 在電阻相同，通電時間相同的情況下，通過電流大時，產生的熱量越 。
3．焦耳定律：
（1）內容： 。
（2）電熱定義式：
4．純電阻電路，電能全部轉化為內能（Q＝W），除了用Q=I2Rt計算電熱外，下列公式Q=W =UIt = =Pt都可計算電熱(也是消耗的電能）；非純電阻電路，電能除了轉化為內能，還要轉化為其他形式的能量。求Q時只能用Q＝I2Rt。
5．利用電熱的例子：熱水器、電飯鍋、電熨斗、電熱孵化器等。防止電熱的例子：電視機外殼的散熱窗；計算機內的散熱風扇、電動機外殼的散熱片等。
專題突破
專題一.電功和電能
（一）解讀：
電能的獲取與利用是靠能的轉化來實現的，中考常以生產生活中相關現象為載體，以填空題和選擇題的形式考查使用相關設備過程中能的轉化情況，試題難度較小。
（二）典例突破
例1.（2022·山東青島·中考真題）下列電流做功的過程中，電能主要轉化為機械能的是（ ）
A．電風扇吹風B．電燈發光C．電飯鍋煮飯D．電解水制氧
例2．（2022·廣西河池·中考真題）現代社會生活和生產幾乎處處離不開電，用電，實際上用的是電能。下列關于電能和電功的說法正確的是（ ）
A．用電器通過電流做功把電能轉化為其它形式的能
B．發電站把電能轉化為其它形式的能
C．電功和電能的單位都是瓦特
D．電功和電能是同一個物理量
專題二.分析動態電路
（一）解讀：
中考常以填空題和選擇題的形式考查對動態電路的分析，電路中電流表和電壓表示數變化、電阻功率的變化是常見的考查點，試題難度較大。
（二）典例突破
例3.（2022·內蒙古呼和浩特·中考真題）如圖所示電路，電源電壓恒定。下列說法正確的是（ ）
A．只閉合K2時電流表示數大于只閉合K1、K3時電流表示數
B．只閉合K2時電壓表示數大于只閉合K1、K3時電壓表示數
C．只閉合K1、K3，當R2滑片向左移動時，R1的功率逐漸變大
D．只閉合K1、K3，當R2滑片向右移動時，電源總功率逐漸變大
例4．（2022·黑龍江齊齊哈爾·中考真題）如圖所示，閉合開關S，向右調節滑動變阻器的滑片P，忽略溫度對燈絲電阻的影響，下列說法正確的是（ ）
A．電壓表示數變大，電壓表與電流表示數的比值不變
B．電流表示數變小，電壓表與電流表示數的比值變大
C．小燈泡亮度變亮，電路總電阻變大
D．小燈泡亮度變暗，電路總功率變小
專題三、實驗探究
（一）專題解讀：
1.測量小燈絕的電功率是初中階段最重要的實驗之一，多數地區中考題必考?？疾榉绞揭话阋跃C合性實驗的形式出現，有時也會與測量電阻的實驗通過對比的形式出現。
2.探究電熱的影響因素的實驗方法是控制變量法和轉換法。探究 Q 與R 的關系時，為了控制I、t 一定，常將不同阻值的電熱絲串聯起來；探究 Q 與I的關系時，為了控制R、 t一定，常用三個阻值相同的電阻進行混聯，利用了并聯分流的知識。實驗中，一般是通過被加熱對象溫度或體積的變化來判斷產生電熱的多少。
（二）典例突破：
例5.（2022·四川遂寧·中考真題）小志同學在“測量小燈泡電功率”實驗中，用到的器材有：新干電池兩節、小燈泡（標有0.3A）1只、電流表1只、電壓表1只、滑動變阻器1只、開關1支，導線若干。
（1）請用筆畫線代替導線，在圖甲中將實驗電路連接完整（要求滑動變阻器的滑片向右移動時電流表的示數變?。? )；
（2）連接好電路，閉合開關，發現燈不亮，電流表無示數，電壓表示數接近3V，造成這一現象的原因可能是___________（選填序號）；
①小燈泡短路； ②小燈泡開路； ③滑動變阻器短路； ④滑動變阻器開路
（3）排除故障，進行實驗，當電流表的示數如圖乙時，為了測量小燈泡的額定功率，應將滑動變阻器的滑片P向___________（選填“A”或“B”）端移動，當電流表示數達到0.3A時，電壓表的示數如圖丙，則小燈泡的額定功率為_(kāi)__________W；
（4）小剛用相同的器材進行該實驗時發現電壓表?yè)p壞，他找來一只阻值為R0的定值電阻，設計了如圖丁所示的電路，也可測出小燈泡的額定功率，主要的操作步驟如下：
①把電流表接在a處，閉合開關，調節滑片P，使電流表的示數為I額；
②保持滑片P的位置不變，斷開開關，把電流表接在b處，閉合開關，讀出電流表的示數為I；
③計算得出小燈泡的額定功率P額=___________（用R0、I額、I表示）。
例6.（2022·湖北宜昌·中考真題）小杰和小芳在探究“電流產生的熱量與哪些因素有關系”的實驗中，在兩個透明容器中密封等量的空氣，各放置一段電阻絲，并連接一個裝水的U形管，通過U形管中水面的高度差來判斷電阻產生熱量的多少。裝置的密封性能良好，電源電壓為6V。
（1）小杰根據圖甲觀察到的現象得到“在通電時間和電阻相同時，______，電阻產生的熱量越多”的結論。
（2）小芳猜想電流產生的熱量與電阻大小有關，下列能支持她猜想的現象是( )
A．正常工作時，“36V 54W”的燈泡比“12V 6W”的燈泡亮
B．接線板上接入的用電器越多，導線越容易發熱
C．電熨斗工作時發熱明顯，而與之相連的導線卻不怎么熱
（3）為了驗證猜想，小芳選用了5Ω和100Ω的電阻絲進行實驗，如圖乙所示，請你用筆畫線把電路連接完整。______閉合開關，她發現較長時間后兩個U形管的高度差均不明顯，原因是______，請你提出改進辦法：______。
專題四.綜合應用
（一）解讀：
公式法是解答電功、電功率和電熱計算題的基本方法，常用的公式有：
1．電功：W=Pt、W=UIt、、（后兩個公式為純電阻電路適用）。
2．電功率：
（1）公式P＝eq \f(W,t)，可推導出公式W＝Pt和t＝eq \f(W,P)，一般適用于結合電功率的計算。
（2）公式P＝UI，可推導出公式U＝eq \f(P,I)和I＝eq \f(P,U) 。
（3）由P＝UI＝IR·I得公式P＝I2R，可推導出公式R＝eq \f(P,I2)和I＝eq \r(\f(P,R))，一般適用于串聯電路中P與R的定性判斷。
（4）由P＝UI＝U ? eq \f(U,R)得公式P＝eq \f(U2,R)，可推導出公式R＝eq \f(U2,P)和U＝eq \r(PR)，一般適用于并聯電路中P與R的定性判斷。
3．電熱：
（1）純電阻電路：，可以用計算電功的公式計算電熱；
（2）非純電阻電路：。
（二）典例突破
例7.（2022·湖北黃岡·中考真題）圖甲是某型號能設定加熱溫度的家用空氣炸鍋，其簡化電路如圖乙所示，它是通過電熱絲R1來加熱空氣，從而加熱食物，達到設定加熱溫度后，斷開開關。求：
（1）將5×10-3kg的空氣從20℃加熱到200℃需要吸收的熱量。c空氣取1.0×103J/（kg·℃）；
（2）工作電路中電熱絲Rt與指示燈支路并聯。已知R1的額定電壓為220V，額定功率為1210W。正常工作時，工作電路的總電流為5.55A，此時指示燈支路消耗的功率；
（3）控制電路電源電壓恒定，通過調節變阻器R3接入電路的阻值來設置加熱溫度，電阻R2置于溫度監測區域，它的阻值隨溫度變化的關系如圖丙所示。當加熱溫度設定為150℃，即R3的阻值調為100?時，閉合開關S，電磁繼電器（不計線圈的電阻）的銜鐵被吸下，工作電路接通，開始加熱；直到溫度達到150℃時，銜鐵向上彈起，停止加熱。則當R3的阻值調為80?時，對應的加熱溫度設定為多少？
例8.（2022·山東泰安·中考真題）如圖所示，物理科技小組設計的具有防干燒功能的空氣加濕器裝置模型，由控制器和加熱器組成，可在水量不足時自動停止加熱。加熱器有高、低兩個檔位，由開關和加熱電阻絲、組成，，；控制電路電壓恒定，，為壓敏電阻，下方固定一個輕質絕緣形硬質桿，水箱注水后圓柱形浮體豎直上浮，通過形桿對壓敏電阻產生壓力，所受壓力每增加，電阻減小。浮體體積為，質量為。科技小組對加濕器進行測試：向水箱內緩慢注水，當液面上升至浮體體積的浸入水中時，電磁鐵線圈中電流為，此時銜鐵恰好被吸下，加熱器開始工作；當液面上升至浮體體積的浸入水中時，電磁鐵線圈中電流為；當水箱注水量達到最大值時，電磁鐵線圈中電流為。形硬質桿的質量和電磁鐵線圈電阻忽略不計，取，水的密度為，水的比熱容為。
（1）當加熱器處于高檔位時，加熱所產生的熱量全部被的水吸收，水溫升高了25℃。求加熱器的高檔功率和低檔功率；
（2）求浮體體積的浸入水中時受到的浮力和此時壓敏電阻受到的壓力；
（3）求水箱注水量達到最大值時，浮體浸入水中的體積。
例9.（2022·湖南婁底·中考真題）如圖所示為大疆航拍無人機，由于體積小，操控安全方便，拍攝效果好，深受攝影愛好者喜歡，下表是它的部分技術參數。
（1）該無人機重為多少牛頓；
（2）無人機四腳著地平放在地面上時，對地面的壓強為多少；
（3）無人機以最大水平飛行速度勻速飛行420米所用時間是多少；
（4）電池充滿后儲存的電能是多少焦耳；
（5）某次航拍過程中，無人機以8m/s的速度勻速豎直上升，正常工作時它將電能轉化為機械能的效率為80%，則該過程中無人機電池工作電流多大。（不計空氣阻力）
例10.（2022·廣東深圳·中考真題）小明設計了如圖甲的模擬智能測溫報警電路：電源電壓調為12V，報警器（電阻不計）通過的電流超過10mA時就會報警，熱敏電阻RT其阻值隨溫度T的變化關系如圖乙所示。要求：當所測溫度達到或超過37.3℃時，系統報警。
（1）計算R0；
（2）38℃時電流約為多少？
（3）36℃到40℃的過程中，電路最大總功率。
例11.．（2022·黑龍江綏化·中考真題）如圖甲所示的電路，電源電壓可調，R為標有“1A”字樣的滑動變阻器，a、c為其兩個端點，電流表量程為0～3A，電壓表量程為0～15V，L1、L2是額定電壓均為6V的小燈泡，其電流與電壓的關系如圖乙所示。求：
（1）L1正常發光時的電阻；
（2）閉合開關S，斷開S1、S2，在不損壞電路的情況下，使其中一盞燈正常發光，電壓表示數是多少？
（3）閉合開關S、S2，斷開S1，將電源電壓調至14V，當滑動變阻器滑片P在b點時，小燈泡正常發光，此時Rab：Rbc=1：2，則滑動變阻器的最大阻值是多少歐姆？
（4）若不限制電路中各開關的狀態，滑動變阻器滑片P的移動范圍為中點位置至最大阻值處；現移動滑片P的同時調節電源電壓，使電路中有小燈泡正常發光，其它各元件均安全，每種電路對應的總功率變化范圍。
當堂檢測：
1．如圖所示電路中，電源電壓保持不變。當開關S閉合，滑動變阻器的滑片P從中點向右移動時，下列說法正確的是（ ）
A．小燈泡變暗B．電壓表示數變大
C．電流表示數變小D．電壓表與電流表的示數之比不變
2．如圖所示電路，電源電壓保持不變，當閉合開關 S，調節滑動變阻器阻值從最大變化到最小，兩個電阻的“U-I”關系圖像如圖所示，則下列判斷正確的是（ ）
A．電源電壓為 8V
B．定值電阻 R1 的阻值為 20Ω
C．滑動變阻器 R2的阻值變化范圍為 0~10Ω
D．此電路的最小總功率為 1.2W
3．如圖甲所示，電源電壓保持不變，滑動變阻器R1標有“50Ω 0.5A”的字樣，R2=10Ω，燈泡 L上標有“5V”的字樣，電壓表量程為 0~15V，電流表量程為 0~0.6A。將 R1的滑片 P 移至 b 端，閉合開關 S、S1，調節 R1的滑片P，并繪制出電流表示數與電壓表示數的變化關系圖像如圖乙所示。在保證電路安全的前提下，下列說法正確的是（ ）
A．滑動變阻器接入電路中的最小阻值是 5Ω
B．電路總功率的變化范圍是0.5W~1.5W
C．若將電壓表量程換為 0~3V，閉合開關 S、S2，電流表示數的變化范圍是0.1A~0.5A
D．若將電壓表量程換為 0~3V，閉合開關 S、S2，R2的功率變化范圍是 0.1W~0.9W
4．將標有“12V 6W”的燈泡 L1 和“6V 3W”的燈泡 L2（不考慮燈絲電阻隨溫度的變化）串聯在 12V 的電源上，閉合開關后，L1、L2 的實際功率之比 P1 : P2 =______。若將它們并聯使用，在電路安全的情況下，電路的最大總功率為_(kāi)_____W。
5．如圖甲所示，燈泡L標有“6V 3W”的字樣，電源電壓及燈絲電阻保持不變，滑動變阻器最大阻值為100Ω，電流表的量程為0~0.6A，電壓表的量程為0~15V。只閉合開關S、S2，移動滑片P的過程中，電流表示數與滑動變阻器連入電路的阻值變化關系如圖乙所示，當滑片P在某一位置時，電流表的示數為I1，電壓表示數為3V；只閉合開關S、S1，滑片P移動到另一位置時，電流表示數比I1減小了0.2A，滑動變阻器連入電路的阻值是定值電阻R0阻值的倍，求：
（1）燈泡正常工作時的電阻為_(kāi)__________；
（2）電源電壓___________；
（3）只閉合開關S、S1，在保證電流表、電壓表和燈泡都安全的情況下，求滑動變阻器連入電阻中的最小阻值___________。
6．小鵬同學在實驗室找到兩個額定電流均為0.3A、額定電壓標識模糊不清的燈泡。從實驗老師處得知兩燈的額定電壓分別為“2.5V”和“3V”，但由于標識模糊不清，無法區分。小鵬同學想通過如圖甲所示的電路，根據已學的電學知識，區分這兩個小燈泡。
（1）用筆畫線代替導線，將圖甲中的器材連接成完整電路；______
（2）連接電路并閉合開關，小鵬發現燈泡不亮，電流表和電壓表都有較小的示數，無論怎樣移動滑片，燈泡都不發光，兩表示數均無變化，其原因可能是______
A．燈泡短路 B．燈泡斷路 C．滑動變阻器接的是下端兩接線柱
（3）故障排除后，移動滑片到某一位置，電流表的示數如圖乙所示，此時通過燈泡的電流為_(kāi)_____A；要使該燈泡正常發光，應將圖甲中滑動變阻器的滑片向______（選填“A”或“B”）端移動，且眼睛注視______（選填“電壓表”或“電流表”）的示數達到額定值。
（4）小鵬繼續移動滑動變阻器的滑片，記下多組數據，并繪制成圖丙所示小燈泡的I-U圖像，確定該燈泡的額定電壓，并計算出該燈泡的額定功率為_(kāi)_____W。
（5）同組的小鑫同學認為采用圖丁所示的方法也可分辨這兩個小燈泡：閉合開關后，調節滑動變阻器的滑片，使電流表的示數為0.3A，這時他發現L1比L2更亮一些，則L1的額定電壓為_(kāi)_____V。
（6）小鵬利用（4）問中已測量的燈泡，接入如圖戊所示的電路中，從而測出未知電阻Rx的阻值。具體步驟如下：
①只閉合開關S0、S1，斷開S2，移動滑片，使電壓表示數為1V；
②保持滑片位置不變，斷開S1，閉合S0、S2，讀出電壓表示數為2.6V；
③根據實驗數據可得：Rx的阻值為_(kāi)_____Ω。
7．探究“影響電流熱效應的因素”實驗中：
（1）為了探究電流通過電阻產生的熱量與電流的關系，小明設計了甲圖裝置，在燒瓶?jī)?nèi)安裝一根電阻絲，并插入一支溫度計，實驗中燒瓶?jī)?nèi)液體選擇了煤油而不是水，這樣選擇的理由是___________；
（2）小明先測量燒瓶?jī)?nèi)液體的溫度后，閉合開關，通電30s再測量燒瓶?jī)?nèi)液體的溫度，得到溫度的升高量填入表中；然后移動滑動變阻器滑片改變電流大小，重復上述操作，獲得第二組數據（見表）：
由此得出：同一導體，在___________相等時，___________越大，其產生的熱量越多；
（3）若要探究電流通過電阻產生熱量與電阻的關系，可選擇乙圖中___________（選填“A”或“B”）燒瓶中的電阻與甲圖中的燒瓶電阻___________（串/并）聯；
（4）小明提議利用上述實驗裝置改做“比較水和煤油的吸熱能力”的實驗，則他應選擇乙圖中___________（選填“A”或“B”）燒瓶與甲圖中的燒瓶并聯，并將其中一燒瓶中的液體換成___________相同的水，實驗時水和煤油吸熱的多少是通過___________（溫度升高量/加熱時間）來間接反映的，這種研究物理問題的方法叫___________。
8．小紅在家煲湯時使用的電飯煲的部分參數如表所示，其簡化電路如圖乙所示，R1、R2均是發熱電阻（阻值不隨溫度變化），欲將質量為1.2kg，初溫為20℃的湯加熱至100℃，設此湯的比熱容為c湯=4.0×103J/(kg·℃)，求：
（1）湯需要吸收的熱量；
（2）利用電飯煲高溫?fù)蹯覝珪r(shí)，將湯由20℃的湯加熱至100℃需要16分鐘，則電飯煲的效率是多少？
（3）計算R1和R2的電阻分別是多少？（寫出開關位置和電路處于高溫檔還是低溫檔）
9．超高壓水刀是一種新技術產品，一般由水泵、射流發生裝置、工作機構等組成。它將普通水經過多級增壓后，通過一個極細的噴嘴噴出一道高速“水箭’、可以對堅硬物體實施切割，如圖所示。某超高壓水刀噴嘴橫截面積，噴水速度，高速“水箭”對該切割面的壓強。已知水泵電機功率，水的密度。求：
（1）水刀正常工作1min消耗的電能；
（2）高速“水箭”對切割面的壓力；
（3）一分鐘從噴嘴噴出的水的質量；
（4）水刀的效率。

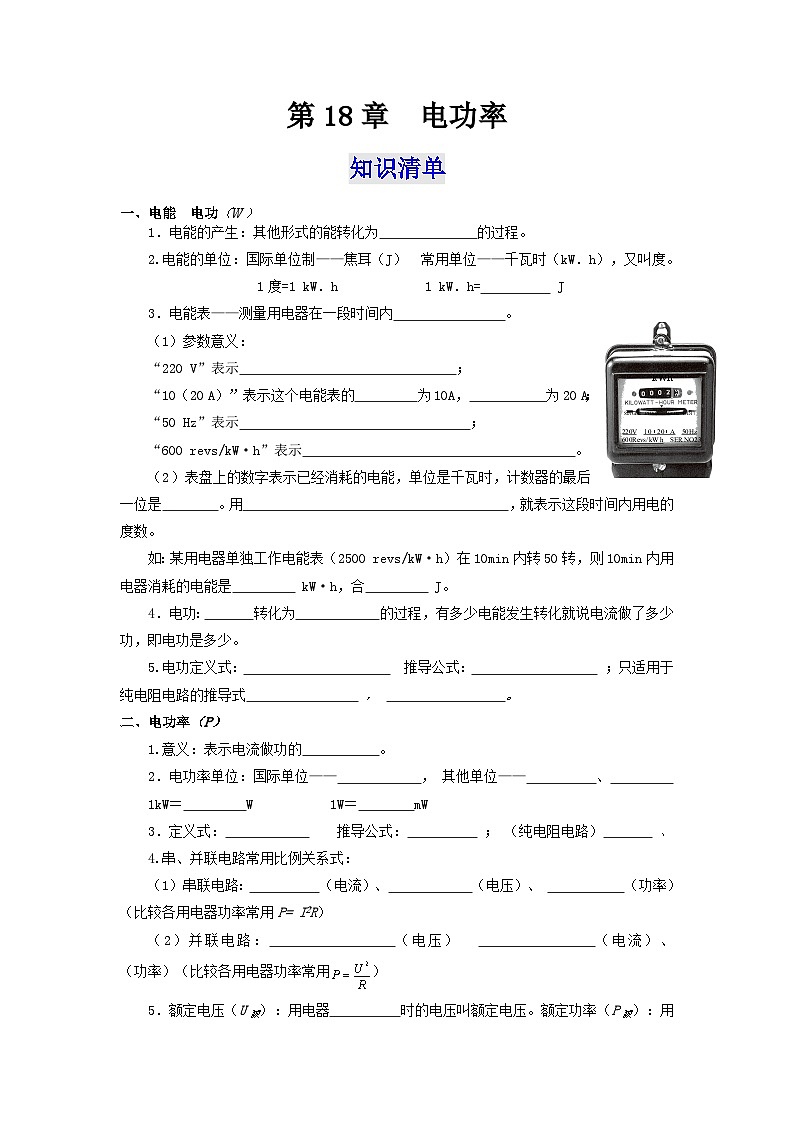

第18章 電功率
知識清單
一、電能 電功（W）
1．電能的產生：其他形式的能轉化為 的過程。
2.電能的單位：國際單位制——焦耳（J） 常用單位——千瓦時（kW．h），又叫度。
1度=1 kW．h 1 kW．h= J
kW h
SINGLE PHASE TYPE DD17
220V 10（20）A 50Hz
600Revs/ kW h SER NO23
3．電能表——測量用電器在一段時間內 。
（1）參數意義：
“220 V”表示 ；
“10（20 A）”表示這個電能表的 為10A， 為20 A；
“50 Hz”表示 ；
“600 revs/kW·h”表示 。
（2）表盤上的數字表示已經消耗的電能，單位是千瓦時，計數器的最后一位是 。用 ，就表示這段時間內用電的度數。
如：某用電器單獨工作電能表（2500 revs/kW·h）在10min內轉50轉，則10min內用電器消耗的電能是 kW·h，合 J。
4．電功： 轉化為 的過程，有多少電能發生轉化就說電流做了多少功，即電功是多少。
5.電功定義式： 推導公式： ；只適用于純電阻電路的推導式 ， 。
二、電功率（P）
1.意義：表示電流做功的 。
2．電功率單位：國際單位—— ， 其他單位—— 、
1kW＝ W 1W＝ mW
3．定義式： 推導公式： ； （純電阻電路） 、
4.串、并聯電路常用比例關系式：
（1）串聯電路： （電流）、 （電壓）、 （功率）（比較各用電器功率常用P= I2R）
（2）并聯電路： （電壓） （電流）、 （功率）（比較各用電器功率常用）
5．額定電壓（U額）：用電器 時的電壓叫額定電壓。額定功率（P額）：用電器 叫額定功率。

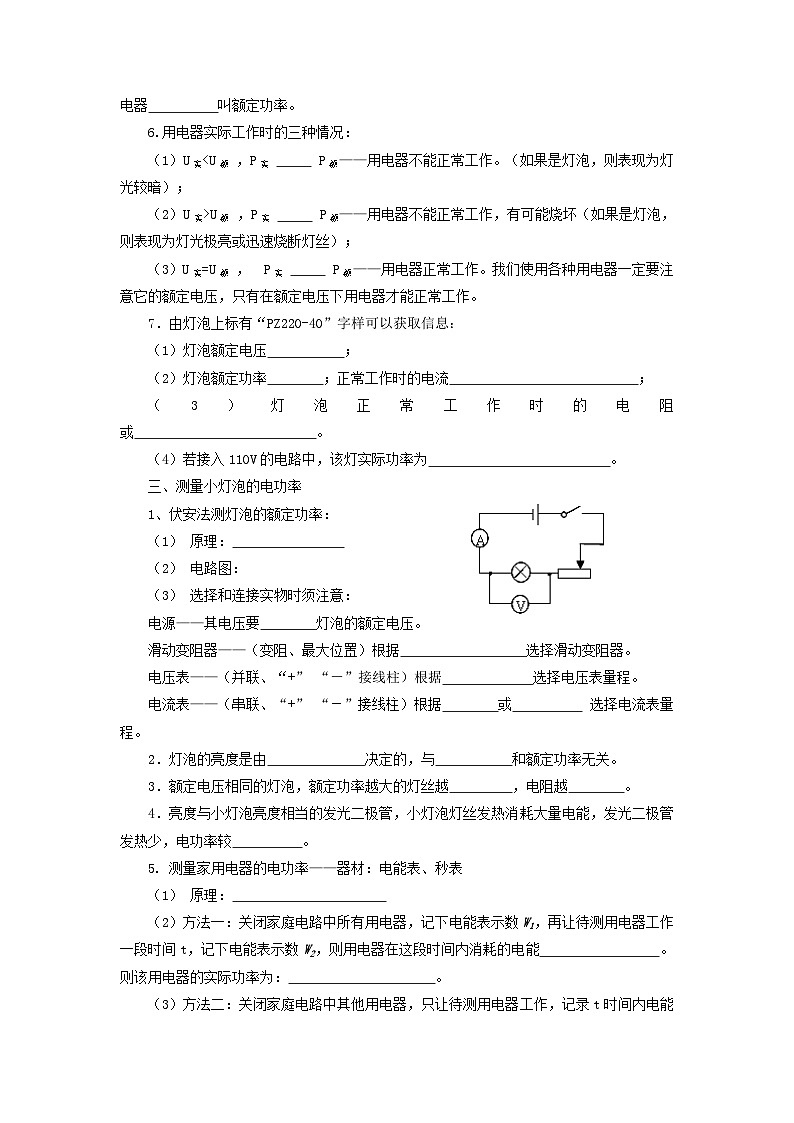

6.用電器實際工作時的三種情況：
（1）U實U額 ，P實 P額——用電器不能正常工作，有可能燒壞（如果是燈泡，則表現為燈光極亮或迅速燒斷燈絲）；
（3）U實=U額 ， P實 P額——用電器正常工作。我們使用各種用電器一定要注意它的額定電壓，只有在額定電壓下用電器才能正常工作。
7．由燈泡上標有“PZ220-40”字樣可以獲取信息：
（1）燈泡額定電壓 ；
（2）燈泡額定功率 ；正常工作時的電流 ；
（3）燈泡正常工作時的電阻 或 。
（4）若接入110V的電路中，該燈實際功率為 。
三、測量小燈泡的電功率
1、伏安法測燈泡的額定功率：
（1） 原理：
（2） 電路圖：
（3） 選擇和連接實物時須注意：
電源——其電壓要 燈泡的額定電壓。
滑動變阻器——（變阻、最大位置）根據 選擇滑動變阻器。
電壓表——（并聯、“+” “－”接線柱）根據 選擇電壓表量程。
電流表——（串聯、“+” “－”接線柱）根據 或 選擇電流表量程。
2．燈泡的亮度是由 決定的，與 和額定功率無關。
3．額定電壓相同的燈泡，額定功率越大的燈絲越 ，電阻越 。
4．亮度與小燈泡亮度相當?shù)陌l(fā)光二極管，小燈泡燈絲發熱消耗大量電能，發光二極管發熱少，電功率較 。
5. 測量家用電器的電功率——器材：電能表、秒表
（1） 原理：
（2）方法一：關閉家庭電路中所有用電器，記下電能表示數W1，再讓待測用電器工作一段時間t，記下電能表示數W2，則用電器在這段時間內消耗的電能 。則該用電器的實際功率為： 。
（3）方法二：關閉家庭電路中其他用電器，只讓待測用電器工作，記錄t時間內電能表的鋁盤轉過的轉數n，電能表參數N（＝3000revs/kW﹒h），則該用電器的實際功率為： （單位：n——revs，N——revs/kW﹒h，t——h，P——kW）

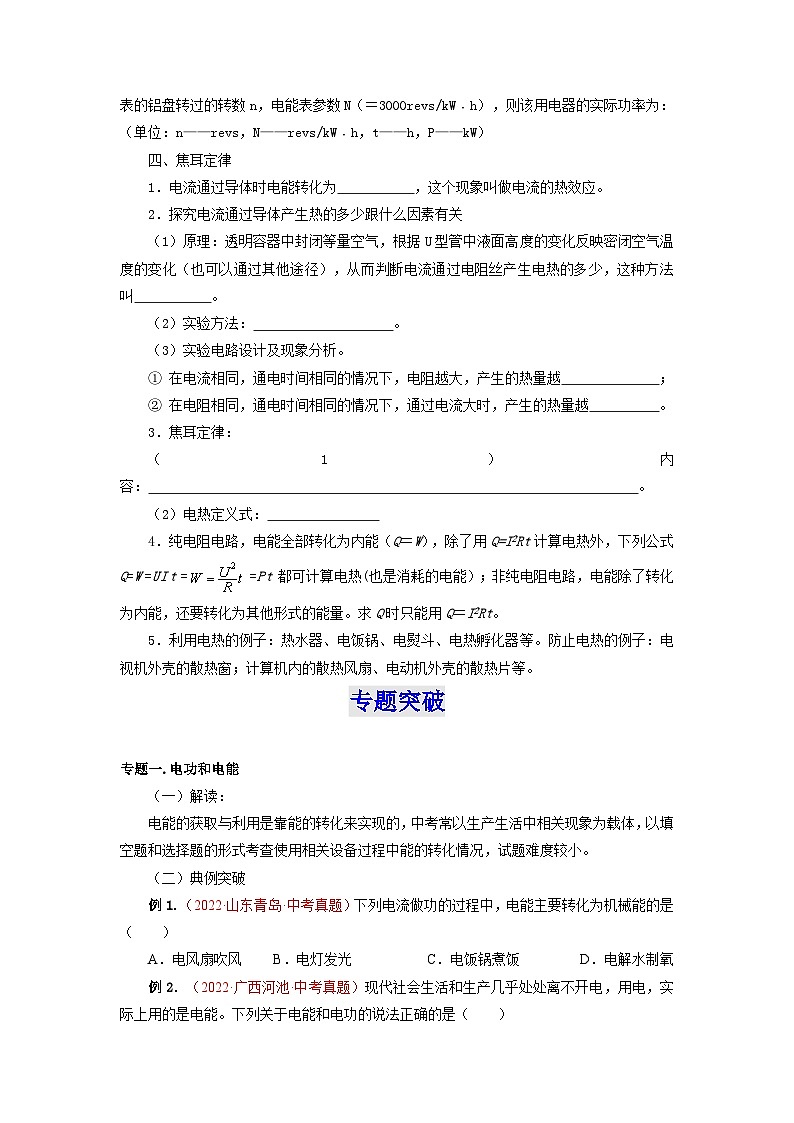

四、焦耳定律
1．電流通過導體時電能轉化為 ，這個現象叫做電流的熱效應。
2．探究電流通過導體產生熱的多少跟什么因素有關
（1）原理：透明容器中封閉等量空氣，根據U型管中液面高度的變化反映密閉空氣溫度的變化（也可以通過其他途徑），從而判斷電流通過電阻絲產生電熱的多少，這種方法叫 。
（2）實驗方法： 。
（3）實驗電路設計及現象分析。
① 在電流相同，通電時間相同的情況下，電阻越大，產生的熱量越 ；
② 在電阻相同，通電時間相同的情況下，通過電流大時，產生的熱量越 。
3．焦耳定律：
（1）內容： 。
（2）電熱定義式：
4．純電阻電路，電能全部轉化為內能（Q＝W），除了用Q=I2Rt計算電熱外，下列公式Q=W =UIt = =Pt都可計算電熱(也是消耗的電能）；非純電阻電路，電能除了轉化為內能，還要轉化為其他形式的能量。求Q時只能用Q＝I2Rt。
5．利用電熱的例子：熱水器、電飯鍋、電熨斗、電熱孵化器等。防止電熱的例子：電視機外殼的散熱窗；計算機內的散熱風扇、電動機外殼的散熱片等。
參考答案
一、1.電能 2. 3.6×106 3.消耗的電能 （1）這個電能表應該在220V的電路中使用 標定電流 額定最大電流 這個電能表在50 Hz的交流電中使用 接在這個電能表上的用電器，每消耗1千瓦時的電能，電能表上的表盤轉過600轉 （2）小數 電能表起始和結束時計數器的示數之差 0.02 7.2×104 4.電能 其他形式能 5.W=UIt W=Pt W=I2Rt
二、1.快慢 2.瓦特（W） 千瓦（kW） 毫瓦（mW） 103 103 3. P=UI P= I2R 4.（1）I1：I2=1：1 （2）U1：U2=1：1 5.正常工作 在額定電壓下的功率 6.（1） < （2） > （3） = 7.（1）U額=220V （2）P額=40W （3） （4）
三、1.（1） P=UI （3）高于 能否調到燈泡的額定電壓 額定電壓 2.其所消耗的實際電功率 額定電壓 3.粗 小 4 .小 5.（1） （2）W＝W2－W1 （3）
四、1.內能 2.（1）轉換法 （2）控制變量法 （3）① 多 ②多 3.（1）電流通過導體產生的熱量跟電流的平方成正比，跟導體的電阻成正比，跟通電時間成正比 （2）Q=I2Rt
專題突破
專題一.電功和電能
（一）解讀：
電能的獲取與利用是靠能的轉化來實現的，中考常以生產生活中相關現象為載體，以填空題和選擇題的形式考查使用相關設備過程中能的轉化情況，試題難度較小。
（二）典例突破
例1.（2022·山東青島·中考真題）下列電流做功的過程中，電能主要轉化為機械能的是（ ）
A．電風扇吹風B．電燈發光C．電飯鍋煮飯D．電解水制氧
【答案】A
【解析】A．電風扇吹風，將電能轉化為內能和機械能，轉化為機械能的部分較多，故A符合題意；
B．電燈發光，將電能轉化為內能和光能，故B不符合題意；
C．電飯鍋煮飯，將電能轉化為內能，故C不符合題意；
D．電解水制氧，將電能轉化為化學能，故D不符合題意。
故選A。
例2．（2022·廣西河池·中考真題）現代社會生活和生產幾乎處處離不開電，用電，實際上用的是電能。下列關于電能和電功的說法正確的是（ ）
A．用電器通過電流做功把電能轉化為其它形式的能
B．發電站把電能轉化為其它形式的能
C．電功和電能的單位都是瓦特
D．電功和電能是同一個物理量
【答案】A
【解析】A．根據電功的實質可知，電流做了多少功，就有多少電能轉化為其他形式的能，故A正確；
B．發電站是把其它形式的能轉化為電能，故B錯誤；
C．電功和電能的單位都是焦耳，故C錯誤；
D．電流做功的過程，是將電能轉化為其它形式能的過程，所以電功不是電能，故D錯誤。
故選A。
專題二.分析動態電路
（一）解讀：
中考常以填空題和選擇題的形式考查對動態電路的分析，電路中電流表和電壓表示數變化、電阻功率的變化是常見的考查點，試題難度較大。
（二）典例突破
例3.（2022·內蒙古呼和浩特·中考真題）如圖所示電路，電源電壓恒定。下列說法正確的是（ ）
A．只閉合K2時電流表示數大于只閉合K1、K3時電流表示數
B．只閉合K2時電壓表示數大于只閉合K1、K3時電壓表示數
C．只閉合K1、K3，當R2滑片向左移動時，R1的功率逐漸變大
D．只閉合K1、K3，當R2滑片向右移動時，電源總功率逐漸變大
【答案】D
【解析】AB．只閉合K2時，電路為R1與R2的串聯電路，電壓表測量定值電阻兩端的電壓，電流表測量電路中的電流；只閉合K1、K3時，電路為R1與R2的并聯電路，電流表測量干路中的電流，電壓表測量電源電壓；根據串聯電路的電壓規律可知，電壓表示數會變大；根據并聯電路的電流規律可知，電流表示數變大，故AB錯誤；
C．只閉合K1、K3，當R2滑片向左移動時，根據并聯電路各支路互不影響可知，R1的功率不變，故C錯誤；
D．只閉合K1、K3，當R2滑片向右移動時，滑動變阻器接入電路的電阻變小，通過滑動變阻器的電流變大；由于并聯電路互不影響，通過定值電阻的電流不變，所以干路中的電流變大，根據可知，電源總功率逐漸變大，故D正確。
故選D。
例4．（2022·黑龍江齊齊哈爾·中考真題）如圖所示，閉合開關S，向右調節滑動變阻器的滑片P，忽略溫度對燈絲電阻的影響，下列說法正確的是（ ）
A．電壓表示數變大，電壓表與電流表示數的比值不變
B．電流表示數變小，電壓表與電流表示數的比值變大
C．小燈泡亮度變亮，電路總電阻變大
D．小燈泡亮度變暗，電路總功率變小
【答案】D
【解析】AB．由電路圖知道，燈泡與滑動變阻器串聯，電壓表測燈泡兩端的電壓，電流表測電路中的電流，由歐姆定律知道，電壓表與電流表示數的比值等于燈泡的電阻值，由于忽略溫度對燈絲電阻的影響，所以，閉合開關S，向右調節滑動變阻器的滑片P時，電壓表與電流表示數的比值不變；但接入電路中的電阻變大，電路中的總電阻變大，由知道，電路中的電流變小，即電流表的示數變小；由U=IR知道，燈泡兩端的電壓變小，即電壓表的示數變小，故AB錯誤；
CD．閉合開關S，向右調節滑動變阻器的滑片P時，電路中的總電阻變大，電路中的電流變小，由知道，燈泡功率減小，亮度變暗；由于電源電壓不變，由知道，電路總功率變小，故C錯誤，D正確。
故選D。
專題三、實驗探究
（一）專題解讀：
1.測量小燈絕的電功率是初中階段最重要的實驗之一，多數地區中考題必考。考查方式一般以綜合性實驗的形式出現，有時也會與測量電阻的實驗通過對比的形式出現。
2.探究電熱的影響因素的實驗方法是控制變量法和轉換法。探究 Q 與R 的關系時，為了控制I、t 一定，常將不同阻值的電熱絲串聯起來；探究 Q 與I的關系時，為了控制R、 t一定，常用三個阻值相同的電阻進行混聯，利用了并聯分流的知識。實驗中，一般是通過被加熱對象溫度或體積的變化來判斷產生電熱的多少。
（二）典例突破：
例5.（2022·四川遂寧·中考真題）小志同學在“測量小燈泡電功率”實驗中，用到的器材有：新干電池兩節、小燈泡（標有0.3A）1只、電流表1只、電壓表1只、滑動變阻器1只、開關1支，導線若干。
（1）請用筆畫線代替導線，在圖甲中將實驗電路連接完整（要求滑動變阻器的滑片向右移動時電流表的示數變?。? )；
（2）連接好電路，閉合開關，發現燈不亮，電流表無示數，電壓表示數接近3V，造成這一現象的原因可能是___________（選填序號）；
①小燈泡短路； ②小燈泡開路； ③滑動變阻器短路； ④滑動變阻器開路
（3）排除故障，進行實驗，當電流表的示數如圖乙時，為了測量小燈泡的額定功率，應將滑動變阻器的滑片P向___________（選填“A”或“B”）端移動，當電流表示數達到0.3A時，電壓表的示數如圖丙，則小燈泡的額定功率為_(kāi)__________W；
（4）小剛用相同的器材進行該實驗時發現電壓表?yè)p壞，他找來一只阻值為R0的定值電阻，設計了如圖丁所示的電路，也可測出小燈泡的額定功率，主要的操作步驟如下：
①把電流表接在a處，閉合開關，調節滑片P，使電流表的示數為I額；
②保持滑片P的位置不變，斷開開關，把電流表接在b處，閉合開關，讀出電流表的示數為I；
③計算得出小燈泡的額定功率P額=___________（用R0、I額、I表示）。
【答案】 ② A 0.75
【解析】（1）[1]因電源為兩節新干電池，則電源電壓為3V，故電壓表選擇小量程，要求滑動變阻器的滑片向右移動時電流表的示數變小，則此時滑動變阻器接入電路中的阻值應變大，故滑動變阻器應接入左下接線柱，電路連接如下圖所示
（2）[2]閉合開關，發現燈不亮，電流表無示數，則電路中可能存在開路，而電壓表示數接近3V，故可知電壓表與電源接通，則與電壓表并聯的部分出現開路，即小燈泡開路，故選②。
（3）[3]因電流表選擇小量程，故電流表的分度值為0.02A，由圖乙可知，電流表的示數為0.14A，因小燈泡的額定電流為0.3A，故為了測量小燈泡的額定功率，應增大通過小燈泡的電流，故應減小滑動變阻器接入電路中的阻值，則應將滑動變阻器的滑片P向A端移動。
[4]因電壓表選擇小量程，分度值為0.1V，故由圖丙可知，電壓表的示數為U=2.5V，由P=UI可得，小燈泡的額定功率為
P=UI=2.5V×0.3A=0.75W
（4）③[5]由電路圖可知，小燈泡L與定值電阻R0并聯，由步驟①可知，把電流表接在a處，閉合開關，調節滑片P，使電流表的示數為I額，則此時小燈泡正常工作，電流表的示數為流過小燈泡支路的電流，此時定值電阻兩端電壓等于小燈泡的額定電壓，由步驟②可知，保持滑片P的位置不變，斷開開關，把電流表接在b處，閉合開關，讀出電流表的示數為I，此時電流表測干路電流，故由并聯電路的電流規律可得，流過定值電阻R0的電流為
I0=I-I額
此時定值電阻兩端電壓等于小燈泡的額定電壓，由歐姆定律可得
U額=U0=I0R0=(I-I額)R0
故由P=UI可得，小燈泡的額定功率為
P額=U額I額=(I-I額)R0I額
例6.（2022·湖北宜昌·中考真題）小杰和小芳在探究“電流產生的熱量與哪些因素有關系”的實驗中，在兩個透明容器中密封等量的空氣，各放置一段電阻絲，并連接一個裝水的U形管，通過U形管中水面的高度差來判斷電阻產生熱量的多少。裝置的密封性能良好，電源電壓為6V。
（1）小杰根據圖甲觀察到的現象得到“在通電時間和電阻相同時，______，電阻產生的熱量越多”的結論。
（2）小芳猜想電流產生的熱量與電阻大小有關，下列能支持她猜想的現象是( )
A．正常工作時，“36V 54W”的燈泡比“12V 6W”的燈泡亮
B．接線板上接入的用電器越多，導線越容易發熱
C．電熨斗工作時發熱明顯，而與之相連的導線卻不怎么熱
（3）為了驗證猜想，小芳選用了5Ω和100Ω的電阻絲進行實驗，如圖乙所示，請你用筆畫線把電路連接完整。______閉合開關，她發現較長時間后兩個U形管的高度差均不明顯，原因是______，請你提出改進辦法：______。
【答案】 電流越大 C 電路中電流太小（或者電阻太大或者電壓太低） 將100Ω的電阻絲換為阻值更小的電阻絲（或增大電源電壓）
【解析】（1）[1]由圖甲可知，兩容器內的電阻大小相等，右側兩根電阻絲并聯，然后與左側的電阻絲串聯，根據串聯電路和并聯電路特點可知，左側容器內的電阻絲的電流大于右側容器內電阻絲的電流，在通電時間相同的情況下，左側U型管內液體的高度差大于右側，說明左側電阻絲產生的熱量多，所以可以得出：在通電時間和電阻相同時，電流越大，電阻產生的熱量越多。
（2）[2]要探究電流產生的熱量與電阻大小有關，要控制電流和通電時間相同。
A．正常工作時，“36V 54W”的燈泡的電流為
“12V 6W”的燈泡的電流為
電流不同，故A不符合題意；
B．接線板上接入的用電器越多，總功率越大，在電壓不變時，根據歐姆定律可知，電流越大，沒有控制電流相同，故B不符合題意；
C．電熨斗工作時，內部的電熱絲和與之相連的導線串聯，電流和工作時間相同，由于電熱絲的電阻遠大于導線電阻，電熱絲產生的熱量遠大于導線產生的熱量，說明電流產生的熱量與電阻大小有關，故C符合題意。
故選C。
（3）[3]要探究電流產生的熱量與電阻大小有關，在電阻不同時，要控制電流和通電時間相同，應該把電源、開關和兩段電阻絲串聯起來，如圖所示
[4][5]較長時間后兩個U形管的高度差均不明顯，可能是電路的電流太小，導致電阻絲產生的熱量較少，根據歐姆定律，可以把其中較大的100Ω的電阻換成一個阻值較小的電阻絲（不能為5Ω），也可以增大電源電壓。
專題四.綜合應用
（一）解讀：
公式法是解答電功、電功率和電熱計算題的基本方法，常用的公式有：
1．電功：W=Pt、W=UIt、、（后兩個公式為純電阻電路適用）。
2．電功率：
（1）公式P＝eq \f(W,t)，可推導出公式W＝Pt和t＝eq \f(W,P)，一般適用于結合電功率的計算。
（2）公式P＝UI，可推導出公式U＝eq \f(P,I)和I＝eq \f(P,U) 。
（3）由P＝UI＝IR·I得公式P＝I2R，可推導出公式R＝eq \f(P,I2)和I＝eq \r(\f(P,R))，一般適用于串聯電路中P與R的定性判斷。
（4）由P＝UI＝U ? eq \f(U,R)得公式P＝eq \f(U2,R)，可推導出公式R＝eq \f(U2,P)和U＝eq \r(PR)，一般適用于并聯電路中P與R的定性判斷。
3．電熱：
（1）純電阻電路：，可以用計算電功的公式計算電熱；
（2）非純電阻電路：。
（二）典例突破
例7.（2022·湖北黃岡·中考真題）圖甲是某型號能設定加熱溫度的家用空氣炸鍋，其簡化電路如圖乙所示，它是通過電熱絲R1來加熱空氣，從而加熱食物，達到設定加熱溫度后，斷開開關。求：
（1）將5×10-3kg的空氣從20℃加熱到200℃需要吸收的熱量。c空氣取1.0×103J/（kg·℃）；
（2）工作電路中電熱絲Rt與指示燈支路并聯。已知R1的額定電壓為220V，額定功率為1210W。正常工作時，工作電路的總電流為5.55A，此時指示燈支路消耗的功率；
（3）控制電路電源電壓恒定，通過調節變阻器R3接入電路的阻值來設置加熱溫度，電阻R2置于溫度監測區域，它的阻值隨溫度變化的關系如圖丙所示。當加熱溫度設定為150℃，即R3的阻值調為100?時，閉合開關S，電磁繼電器（不計線圈的電阻）的銜鐵被吸下，工作電路接通，開始加熱；直到溫度達到150℃時，銜鐵向上彈起，停止加熱。則當R3的阻值調為80?時，對應的加熱溫度設定為多少？
【答案】（1） 900J ；（2）11W；（3）200℃
【解析】解：（1）需要吸收的熱量
（2）工作電路中電熱絲R1與指示燈支路并聯，R1的電流為
指示燈支路電流為
指示燈支路消耗的功率
（3）如圖乙所示，R2、R3串聯在電路中，當溫度達到150℃時，如圖丙，R2阻值為30Ω，此時總電阻為
此時電流為I′，銜鐵向上彈起，當R3調為80Ω時，要使銜鐵向上彈起，則電流為I′，則總電阻為130Ω
R2阻值為
查圖丙可得，加熱溫度設定為200℃。
答：（1）需要吸收的熱量為900J；
（2）指示燈支路消耗的功率為11W；
（3）加熱溫度設定為200℃。
例8.（2022·山東泰安·中考真題）如圖所示，物理科技小組設計的具有防干燒功能的空氣加濕器裝置模型，由控制器和加熱器組成，可在水量不足時自動停止加熱。加熱器有高、低兩個檔位，由開關和加熱電阻絲、組成，，；控制電路電壓恒定，，為壓敏電阻，下方固定一個輕質絕緣形硬質桿，水箱注水后圓柱形浮體豎直上浮，通過形桿對壓敏電阻產生壓力，所受壓力每增加，電阻減小。浮體體積為，質量為?？萍夹〗M對加濕器進行測試：向水箱內緩慢注水，當液面上升至浮體體積的浸入水中時，電磁鐵線圈中電流為，此時銜鐵恰好被吸下，加熱器開始工作；當液面上升至浮體體積的浸入水中時，電磁鐵線圈中電流為；當水箱注水量達到最大值時，電磁鐵線圈中電流為。形硬質桿的質量和電磁鐵線圈電阻忽略不計，取，水的密度為，水的比熱容為。
（1）當加熱器處于高檔位時，加熱所產生的熱量全部被的水吸收，水溫升高了25℃。求加熱器的高檔功率和低檔功率；
（2）求浮體體積的浸入水中時受到的浮力和此時壓敏電阻受到的壓力；
（3）求水箱注水量達到最大值時，浮體浸入水中的體積。
【答案】（1）900W，200W；（2）1.5N；（3）
【解析】解：（1）的水吸收的熱量為
當加熱器處于高檔位時，加熱所產生的熱量全部被的水吸收，則高溫?fù)醍a(chǎn)生的熱量為
加熱器的高檔功率
根據可知，電源電壓一定時，電阻越大，電功率越小，故當開關S閉合時，、并聯，總電阻較小，電功率較大，此時為加熱擋，加熱擋的功率為900W，當開關S斷開時，只有工作，電阻較大，處于低溫?fù)?，低檔功率
（2）浮體體積的浸入水中時受到的浮力
物體A所受的重力為
物體A受到了向下的重力為0.5N，向上的浮力為2N，故桿對A的力是向下的，桿對A的壓力為
（3）設控制電路的電壓為U控，當桿對A的壓力為1.5N時，對應壓敏電阻的阻值為，則根據串聯電路電壓規律可以列等式
①
浮體體積的浸入水中時受到的浮力
物體A受到了向下的重力為0.5N，向上的浮力為5N，故桿對A的力是向下的，桿對A的壓力為
根據所受壓力每增加，電阻減小，此時壓敏電阻的阻值為
此時對應的控制電路的電流為
根據串聯電路電壓規律可以列等式
②
聯立①②可知
當水箱注水量達到最大值時，電磁鐵線圈中電流為，則此時總電阻為
壓敏電阻的阻值為
當壓敏電阻為50歐姆時，對應的壓力為1.5N，此時壓敏電阻的阻值為30Ω，則對應的壓力為
此時物體A的浮力為
此時物體A浸入水中的體積
答：（1）加熱器的高檔功率為900W和低檔功率為200W；
（2）浮體體積的浸入水中時受到的浮力為2N和此時壓敏電阻受到的壓力為1.5N；
（3）水箱注水量達到最大值時，浮體浸入水中的體積為。
例9.（2022·湖南婁底·中考真題）如圖所示為大疆航拍無人機，由于體積小，操控安全方便，拍攝效果好，深受攝影愛好者喜歡，下表是它的部分技術參數。
（1）該無人機重為多少牛頓；
（2）無人機四腳著地平放在地面上時，對地面的壓強為多少；
（3）無人機以最大水平飛行速度勻速飛行420米所用時間是多少；
（4）電池充滿后儲存的電能是多少焦耳；
（5）某次航拍過程中，無人機以8m/s的速度勻速豎直上升，正常工作時它將電能轉化為機械能的效率為80%，則該過程中無人機電池工作電流多大。（不計空氣阻力）
【答案】（1）9N；（2）；（3）20s；（4）；（5）6A
【解析】解：（1）該無人機重力為
（2）四腳著地總面積為
無人機四腳著地平放在地面上時，對地面的壓強為
（3）以最大水平飛行速度勻速飛行420米所用時間是
（4）電池充滿后儲存的電能是
（5）上升時克服重力做功的功率為
則可知
則電功率為
根據可知，此時無人機工作的電流為
答：（1）該無人機重為9N；
（2）無人機四腳著地平放在地面上時，對地面的壓強為；
（3）無人機以最大水平飛行速度勻速飛行420米所用時間是20s；
（4）電池充滿后儲存的電能是；
（5）某次航拍過程中，無人機以8m/s的速度勻速豎直上升，正常工作時它將電能轉化為機械能的效率為80%，則該過程中無人機電池工作電流為6A。
例10.（2022·廣東深圳·中考真題）小明設計了如圖甲的模擬智能測溫報警電路：電源電壓調為12V，報警器（電阻不計）通過的電流超過10mA時就會報警，熱敏電阻RT其阻值隨溫度T的變化關系如圖乙所示。要求：當所測溫度達到或超過37.3℃時，系統報警。
（1）計算R0；
（2）38℃時電流約為多少？
（3）36℃到40℃的過程中，電路最大總功率。
【答案】（1）800Ω；（2）0.011A；（3）0.144W
【解析】解：（1）如圖甲，兩個電阻串聯，當所測溫度達到或超過37.3℃時，系統報警，此時電路中的電流為10mA；由圖乙可知， 此時熱敏電阻RT的阻值為400Ω；熱敏電阻RT兩端的電壓為
電阻R0兩端的電壓為
R0的阻值為
（2）由圖乙可知，38℃時熱敏電阻RT的阻值為300Ω；則電路中的電流為
（3）由圖乙可知，溫度在36℃到40℃的過程中熱敏電阻RT的阻值在變小，當溫度在40℃時，阻值最小為200Ω；此時電路中的電功率最大為
答：（1）R0的阻值為800Ω；
（2）38℃時電流約為0.011A；
（3）36℃到40℃的過程中，電路最大總功率為0.144W。
例11.．（2022·黑龍江綏化·中考真題）如圖甲所示的電路，電源電壓可調，R為標有“1A”字樣的滑動變阻器，a、c為其兩個端點，電流表量程為0～3A，電壓表量程為0～15V，L1、L2是額定電壓均為6V的小燈泡，其電流與電壓的關系如圖乙所示。求：
（1）L1正常發光時的電阻；
（2）閉合開關S，斷開S1、S2，在不損壞電路的情況下，使其中一盞燈正常發光，電壓表示數是多少？
（3）閉合開關S、S2，斷開S1，將電源電壓調至14V，當滑動變阻器滑片P在b點時，小燈泡正常發光，此時Rab：Rbc=1：2，則滑動變阻器的最大阻值是多少歐姆？
（4）若不限制電路中各開關的狀態，滑動變阻器滑片P的移動范圍為中點位置至最大阻值處；現移動滑片P的同時調節電源電壓，使電路中有小燈泡正常發光，其它各元件均安全，每種電路對應的總功率變化范圍。
【答案】（1）5Ω；（2）8V；（3）30；（4）16W～25.6W或14.4W～24W
【解析】解：（1）由圖像乙可知正常發光時的電流，則L1正常發光時的電阻為
（2）閉合開關S，斷開、，、與R串聯，此時電壓表測兩燈串聯后總電壓，若不損壞電路，只能正常發光，由圖像乙可知串聯電路電流。此時兩燈泡電壓分別為，。則電壓表的示數為
（3）閉合開關S、，斷開，被短路，與R串聯，正常發光，此時串聯電路電流。根據串聯電路得此時滑動變阻器電壓為
滑動變阻器接入電路阻值
因?yàn)镽ab：Rbc=1：2，故，則滑動變阻器總阻值
（4）解法一
滑動變阻器允許通過的最大電流為1A，由圖像乙可知L1的額定電流為1.2A，大于滑動變阻器允許通過最大電流1A，所以不能正常發光。只能讓正常發光，此時對應電路有兩種情況。
情況一：
閉合開關S，斷開、，、與R串聯，若不損壞電路，只能正常發光，由圖像乙可知串聯電路電流，兩燈泡電壓分別為、。此時電阻
的電阻
最小電功率為
最大電功率為
電路總功率變化范圍16W～25.6W。
情況二：
閉合開關S、，斷開，，被短路，與R串聯，正常發光，此時串聯電路電流。最小電功率
最大電功率
電路總功率變化范圍14.4W～24W。
解法二
滑動變阻器允許通過的最大電流為1A，由圖像乙可知額定電流為1.2A大于滑動變阻器允許通過最大電流1A，所以不能正常發光。只能讓正常發光，此時對應電路有兩種情況。
情況一：
閉合開關S，斷開、，、與R串聯，若不損壞電路，只能正常發光，由圖像乙可知串聯電路電流，、兩端電壓。滑動變阻器最小電壓
電源電壓
電路最小總功率
變阻器兩端最大電壓
電源電壓
電路最大總功率
電路總功率變化范圍為16W～25.6W。
情況二：
閉合開關S、斷開，被短路，與R串聯，正常發光，此時串聯電路電流，。電源電壓
電路最小總功率
電源電壓
電路最大總功率
電路總功率變化范圍為14.4～24W。
綜上所述，每種電路對應的總功率變化范圍為16W～25.6W或14.4W～24W。
答：（1）L1正常發光時的電阻5Ω；
（2）電壓表示數是8V；
（3）滑動變阻器的最大阻值是30Ω；
（4）每種電路對應的總功率變化范圍為16W～25.6W或14.4W～24W。
當堂檢測：
1．如圖所示電路中，電源電壓保持不變。當開關S閉合，滑動變阻器的滑片P從中點向右移動時，下列說法正確的是（ ）
A．小燈泡變暗B．電壓表示數變大
C．電流表示數變小D．電壓表與電流表的示數之比不變
【答案】D
【解析】ABC．由電路圖可知，閉合開關S，燈泡與滑動變阻器并聯，電壓表測電源兩端的電壓，電流表測通過小燈泡的電流；因電源電壓保持不變，所以，滑片移動時，電壓表的示數不變，因并聯電路中各支路獨立工作、互不影響，所以，滑片移動時，小燈泡兩端的電壓和通過燈泡的電流都不變，由P=UI可知燈泡的實際功率不變，則燈泡亮度不變，電流表的示數不變，故ABC錯誤；
D．由于電壓表和電流表的示數都不變，所以電壓表與電流表的示數之比不變，故D正確。
故選D。
2．如圖所示電路，電源電壓保持不變，當閉合開關 S，調節滑動變阻器阻值從最大變化到最小，兩個電阻的“U-I”關系圖像如圖所示，則下列判斷正確的是（ ）
A．電源電壓為 8V
B．定值電阻 R1 的阻值為 20Ω
C．滑動變阻器 R2的阻值變化范圍為 0~10Ω
D．此電路的最小總功率為 1.2W
【答案】D
【解析】A．分析電路可知，定值電阻R1和滑動變阻器R2串聯，電壓表V1測R1的電壓，電壓表V2測R2的電壓，電流表測電路中的電流，當滑動變阻器電阻變小時，電路中的電流變大，定值電阻的電壓變大，滑動變阻器的電壓變小，所以甲圖像是R2的電壓和電流的關系的圖像，乙圖像是R1的電壓和電流關系的圖像，由圖像可知，當電流為0.2A時，R1和R2的電壓分別為2V和4V，根據串聯電路中電壓的規律可知，電源電壓為
故A錯誤；
B．由圖可知，當R1的電流為0.2A時，電壓為2V，則定值電阻R1的阻值為
故B錯誤；
C．當電路中電流最小為0.2A時，滑動變阻器的電阻最大，此時R2的電壓為4V，所以滑動變阻器的最大電阻為
所以滑動變阻器 R2的阻值變化范圍為 0~20Ω，故C錯誤；
D．整個電路的電壓一定，根據公式可知，當電流最小時電路功率最小，由圖可知，最小電流為0.2A，所以最小功率為
故D正確。
故選D。
3．如圖甲所示，電源電壓保持不變，滑動變阻器R1標有“50Ω 0.5A”的字樣，R2=10Ω，燈泡 L上標有“5V”的字樣，電壓表量程為 0~15V，電流表量程為 0~0.6A。將 R1的滑片 P 移至 b 端，閉合開關 S、S1，調節 R1的滑片P，并繪制出電流表示數與電壓表示數的變化關系圖像如圖乙所示。在保證電路安全的前提下，下列說法正確的是（ ）
A．滑動變阻器接入電路中的最小阻值是 5Ω
B．電路總功率的變化范圍是0.5W~1.5W
C．若將電壓表量程換為 0~3V，閉合開關 S、S2，電流表示數的變化范圍是0.1A~0.5A
D．若將電壓表量程換為 0~3V，閉合開關 S、S2，R2的功率變化范圍是 0.1W~0.9W
【答案】D
【解析】A．閉合開關S和S1，滑動變阻器R1與燈泡串聯在電路中，電壓表測燈泡兩端的電壓，電流表測電路中的電流。由圖乙知，燈泡正常工作，即兩端電壓為5V時，通過的電流為0.25A。電路中的最小電流為0.1A，電源電壓保持不變，據歐姆定律知，此時電路中的電阻最大，變阻器接入電路的阻值最大為50Ω。則變阻器兩端的電壓
U1=I小R1大=0.1A×50Ω=5V
燈泡兩端的電壓為1V，所以電源電壓
U=U1+U燈=5V+1V=6V
要保證電路的安全，則當燈泡正常工作時，通過電路的電流最大，此時電路中的電阻最小，變阻器接入電路的阻值最小。此時變阻器兩端的電壓
U1′=U-U燈額=6V-5V=1V
變阻器接入電路的最小阻值
故A錯誤；
B．通過的電流最小時，電路的總功率最小為
P小=UI小=6V×0.1A=0.6W
通過的電流最大時，電路的總功率最大為
P大=UI額=6V×0.25A=1.5W
故B錯誤；
CD．閉合開關S和S2，變阻器與R2串聯在電路中，電壓表測R2兩端的電壓，電流表測電路中的電流。電壓表的量程為0~3V時，R2兩端的電壓最大，此時電路中的電流
所以電路中的最大電流為0.3A，R2的功率最大為
P2=U2I2=3V×0.3A=0.9W
當變阻器接入電路的阻值最大時，電路中的總阻值最大為
R總=R1大+R2=50Ω+10Ω=60Ω
電路中的最小電流
所以電流表的示數變化范圍是0.1A~0.3A。R2的最小功率
P2小=I2小R2=(0.1A)2×10Ω=0.1W
所以R2的功率變化范圍是0.1W~0.9W。
故C錯誤，D正確。
故選D。
4．將標有“12V 6W”的燈泡 L1 和“6V 3W”的燈泡 L2（不考慮燈絲電阻隨溫度的變化）串聯在 12V 的電源上，閉合開關后，L1、L2 的實際功率之比 P1 : P2 =______。若將它們并聯使用，在電路安全的情況下，電路的最大總功率為_(kāi)_____W。
【答案】 2∶ 1 4.5
【解析】[1]不考慮燈絲電阻所溫度的變化，所以根據公式變換所得的，得
當兩燈泡串聯在12V的電源上閉合開關后，由串聯電路各用電器的相關物理量的比例關系
P1 : P2 = U1I : U2I = U1 : U2 = IR1 : IR2 = R1 : R2 = 24Ω : 12Ω = 2 : 1
[2]若將二者并聯使用，在電路安全的情況下，二者兩端電壓只能等于兩者中較小的額定電壓，也就是6V，根據并聯電路規律和歐姆定律，得
代入數據U = 6V，R1 = 24Ω，R2 = 12Ω，得
所以I1 = 0.25A，I2 = 0.5A，I = 0.75A，所以電路最大的總功率
P = UI = 6V × 0.75A = 4.5W
5．如圖甲所示，燈泡L標有“6V 3W”的字樣，電源電壓及燈絲電阻保持不變，滑動變阻器最大阻值為100Ω，電流表的量程為0~0.6A，電壓表的量程為0~15V。只閉合開關S、S2，移動滑片P的過程中，電流表示數與滑動變阻器連入電路的阻值變化關系如圖乙所示，當滑片P在某一位置時，電流表的示數為I1，電壓表示數為3V；只閉合開關S、S1，滑片P移動到另一位置時，電流表示數比I1減小了0.2A，滑動變阻器連入電路的阻值是定值電阻R0阻值的倍，求：
（1）燈泡正常工作時的電阻為_(kāi)__________；
（2）電源電壓___________；
（3）只閉合開關S、S1，在保證電流表、電壓表和燈泡都安全的情況下，求滑動變阻器連入電阻中的最小阻值___________。
【答案】 12Ω 18V 24Ω
【解析】（1）由得，小燈泡正常工作時的電阻為
（2）由電路圖可知，只閉合開關S、S2，變阻器R與R0串聯，電壓表測滑動變阻器兩端的電壓，電流表測電路中電流，當滑片P在某一位置時，由圖像乙可知，當電流表示數為I1時，滑動變阻器連入電路的阻值為6Ω，則此時電流表的示數為
只閉合開關S、S1，變阻器R與L串聯，滑片P移動到另一位置時，已知電流表示數比I1減小了0.2A，則此時的電流為
根據串聯電路中總電壓等于各分電壓之和以及歐姆定律可得，電源電壓為
……①
只閉合開關S、S2，變阻器R與R0串聯時，電源電壓為
……②
聯立①②解得R0=30Ω，U=18V。
（3）由P=UI可得，燈泡的額定電流為
因串聯電路中各處的電流相等，且燈泡的額定電流為0.5A，電流表的量程為0~0.6A，所以，電路中的最大電流為
由歐姆定律得，此時電路中的總電阻為
因串聯電路中總電阻等于各分電阻之和，所以，滑動變阻器接入電路中的最小阻值為
6．小鵬同學在實驗室找到兩個額定電流均為0.3A、額定電壓標識模糊不清的燈泡。從實驗老師處得知兩燈的額定電壓分別為“2.5V”和“3V”，但由于標識模糊不清，無法區分。小鵬同學想通過如圖甲所示的電路，根據已學的電學知識，區分這兩個小燈泡。
（1）用筆畫線代替導線，將圖甲中的器材連接成完整電路；______
（2）連接電路并閉合開關，小鵬發現燈泡不亮，電流表和電壓表都有較小的示數，無論怎樣移動滑片，燈泡都不發光，兩表示數均無變化，其原因可能是______
A．燈泡短路 B．燈泡斷路 C．滑動變阻器接的是下端兩接線柱
（3）故障排除后，移動滑片到某一位置，電流表的示數如圖乙所示，此時通過燈泡的電流為_(kāi)_____A；要使該燈泡正常發光，應將圖甲中滑動變阻器的滑片向______（選填“A”或“B”）端移動，且眼睛注視______（選填“電壓表”或“電流表”）的示數達到額定值。
（4）小鵬繼續移動滑動變阻器的滑片，記下多組數據，并繪制成圖丙所示小燈泡的I-U圖像，確定該燈泡的額定電壓，并計算出該燈泡的額定功率為_(kāi)_____W。
（5）同組的小鑫同學認為采用圖丁所示的方法也可分辨這兩個小燈泡：閉合開關后，調節滑動變阻器的滑片，使電流表的示數為0.3A，這時他發現L1比L2更亮一些，則L1的額定電壓為_(kāi)_____V。
（6）小鵬利用（4）問中已測量的燈泡，接入如圖戊所示的電路中，從而測出未知電阻Rx的阻值。具體步驟如下：
①只閉合開關S0、S1，斷開S2，移動滑片，使電壓表示數為1V；
②保持滑片位置不變，斷開S1，閉合S0、S2，讀出電壓表示數為2.6V；
③根據實驗數據可得：Rx的阻值為_(kāi)_____Ω。
【答案】 C 0.28 B 電流表 0.75 3 8
【解析】（1）[1]滑動變阻器接入電路的接線柱要求“一上一下”，圖中右下接線柱已經接入電路，故只需要將上接線柱接入電路即可，同時滑動變阻器應當與燈泡串聯從而改變燈泡兩端電壓，而燈泡的左端已經接入電路，所以將燈泡右端和滑動變阻器的上接線柱相連即可，如圖所示。
（2）[2]電流表和電壓表都有較小的示數，說明電路是完全接通的，且燈泡沒有發生短路。又由于無論怎樣移動滑片，燈泡都不發光，說明流經燈泡的電流較弱，從而說明電路總電阻較大，由此可判定，滑動變阻器接入的是下端的兩個接線柱，故選C。
（3）[3]圖乙中電流表的“0.6A”接線柱接入電路中，所以電流表的示數是0.28A。
[4]由于兩個燈泡的額定電流均為0.3A，而此時電流表的示數是0.28A，所以應增大電路中的電流，所以應減小電路中的電阻，而滑動變阻器的B端接入了電路，當滑片向B端移動時，滑動變阻器接入電路電阻變小，故應將圖甲中滑動變阻器的滑片向B端移動。
[5]由于兩個燈泡的額定電流是0.3A，因此為了使燈泡正常發光，流經燈泡的電流必須是0.3A，所以應確保電流表的示數是0.3A，所以眼睛應注視電流表的示數。
（4）[6]根據圖丙中的I-U關系圖象可知，當I = 0.3A時U = 2.5V，由此可知該燈泡的額定電壓是2.5V，所以該燈泡的額定功率
P = UI = 2.5V × 0.3A = 0.75W
（5）[7]圖丁中兩燈泡串聯，而兩燈泡的額定電流均為0.3A，所以只需調節滑動變阻器使電流表示數為0.3A就可以使兩燈泡正常工作，根據燈泡實際功率越大亮度越大，由L1比L2更亮一些可得，L1的功率更大，又根據P = UI得，當電流一定時，電壓越大，功率越大，所以L1兩端的電壓大于L2兩端的電壓，因?yàn)閮蔁舻念~定電壓分別為“2.5V”和“3V”，所以L1的額定電壓是3V。
（6）[8]當開關S0、S1閉合，S2斷開時，燈泡L與電阻Rx串聯，電壓表測量燈L兩端電壓且示數為1V，所以燈泡兩端電壓UL = 1V，根據圖丙可知，通過燈泡L和電阻Rx中的電流I = 0.2A；由于滑片位置不變，開關S1斷開，S0、S2閉合，所以燈泡L與電阻Rx仍然串聯且二者兩端電壓不變，電壓表測量燈泡L與電阻Rx兩端電壓，所以UL = 1V，UL + Ux = 2.6V，所以Ux = 1.6V，所以根據歐姆定律，得
7．探究“影響電流熱效應的因素”實驗中：
（1）為了探究電流通過電阻產生的熱量與電流的關系，小明設計了甲圖裝置，在燒瓶?jī)?nèi)安裝一根電阻絲，并插入一支溫度計，實驗中燒瓶?jī)?nèi)液體選擇了煤油而不是水，這樣選擇的理由是___________；
（2）小明先測量燒瓶?jī)?nèi)液體的溫度后，閉合開關，通電30s再測量燒瓶?jī)?nèi)液體的溫度，得到溫度的升高量填入表中；然后移動滑動變阻器滑片改變電流大小，重復上述操作，獲得第二組數據（見表）：
由此得出：同一導體，在___________相等時，___________越大，其產生的熱量越多；
（3）若要探究電流通過電阻產生熱量與電阻的關系，可選擇乙圖中___________（選填“A”或“B”）燒瓶中的電阻與甲圖中的燒瓶電阻___________（串/并）聯；
（4）小明提議利用上述實驗裝置改做“比較水和煤油的吸熱能力”的實驗，則他應選擇乙圖中___________（選填“A”或“B”）燒瓶與甲圖中的燒瓶并聯，并將其中一燒瓶中的液體換成___________相同的水，實驗時水和煤油吸熱的多少是通過___________（溫度升高量/加熱時間）來間接反映的，這種研究物理問題的方法叫___________。
【答案】 煤油的比熱容小，吸收相同的熱量時，溫度的變化比較大 通電時間 電流 B 串 A 質量 加熱時間 轉換法
【解析】（1）[1]煤油比水的比熱容小，吸收相同的熱量時，煤油的溫度變化比較大，溫度計示數變化明顯，實驗效果比較好。
（2）[2][3]由表格數據知，同一導體，通電時間相同，第2次實驗電流較大，溫度升高量較大，故得出：同一導體，在通電時間相等時，電流越大，其產生的熱量越多。
（3）[4][5]探究電流產生熱量多少跟電阻的關系時，應控制電流和通電時間不變，改變電阻的大小。由于串聯電路中電流處處相等，通電時間相同，所以選擇乙圖中的B電阻與甲圖中的燒瓶電阻串聯。
（4）[6][7]“比較水和煤油比熱容的大小”時，可使相同質量的水和煤油吸收相同的熱量，比較溫度的變化，溫度變化小的吸熱能力強。根據并聯電路各支路電壓相等和
①
可知，要使相同質量的水和煤油相同時間吸熱相同，故要控制兩電阻絲的阻值大小相等，故應選擇乙圖中A燒瓶與甲圖中的燒瓶并聯，并將其中一燒瓶中的液體換成質量相同的水。
[8][9]根據①，實驗時水和煤油吸熱的多少是通過加熱時間來間接反映的，這種研究物理問題的方法叫轉換法。
8．小紅在家煲湯時使用的電飯煲的部分參數如表所示，其簡化電路如圖乙所示，R1、R2均是發熱電阻（阻值不隨溫度變化），欲將質量為1.2kg，初溫為20℃的湯加熱至100℃，設此湯的比熱容為c湯=4.0×103J/(kg·℃)，求：
（1）湯需要吸收的熱量；
（2）利用電飯煲高溫?fù)蹯覝珪r(shí)，將湯由20℃的湯加熱至100℃需要16分鐘，則電飯煲的效率是多少？
（3）計算R1和R2的電阻分別是多少？（寫出開關位置和電路處于高溫檔還是低溫檔）
【答案】（1）3.84×105J；（2）80%；（3）96.8Ω、903.2Ω
【解析】解：（1）湯吸收的熱量
Q吸=c湯m(t-t0)=4.0×103J/(kg·℃)×1.2kg×(100℃-20℃)=3.84×105J
（2）電飯煲高溫?fù)醯墓β适?00W，它在16min內消耗的電能為
W=P高t=500W×16×60s=4.8×105J
電飯鍋的效率為
（3）由電路圖可知，當開關S接1時，R1、R2串聯，當開關S接2時，R2被斷路，電路只有R1的簡單電路，根據串聯電路的電阻特點可知，當開關S接1時，R1、R2串聯，此時電路總電阻最大，根據可知，此時電路功率最小，處于低溫?fù)?；?dāng)開關S接2時，電路只有R1工作，此時電路總電阻最小，根據可知，此時電路功率最大，此時為高溫?fù)?，電阻R1的阻值
電路中的總電阻
根據串聯電路的電阻特點可知，電阻R2阻值
R2=R-R1=1000Ω-96.8Ω=903.2Ω
答：（1）湯需要吸收的熱量為3.84×105J；
（2）利用電飯煲高溫?fù)蹯覝珪r(shí)，將湯由20℃的湯加熱至100℃需要16分鐘，則電飯煲的效率是80%；
（3）R1和R2的電阻分別是96.8Ω、903.2Ω。
9．超高壓水刀是一種新技術產品，一般由水泵、射流發生裝置、工作機構等組成。它將普通水經過多級增壓后，通過一個極細的噴嘴噴出一道高速“水箭’、可以對堅硬物體實施切割，如圖所示。某超高壓水刀噴嘴橫截面積，噴水速度，高速“水箭”對該切割面的壓強。已知水泵電機功率，水的密度。求：
（1）水刀正常工作1min消耗的電能；
（2）高速“水箭”對切割面的壓力；
（3）一分鐘從噴嘴噴出的水的質量；
（4）水刀的效率。
【答案】（1）；（2）15N；（3）0.72kg；（4）60%
【解析】解：（1）水刀正常工作1min消耗的電能
（2）由 可知，高速“水箭”對切割面的壓力
（3）每秒鐘噴出水的體積為
每秒鐘噴出水的質量為
則一分鐘從噴嘴噴出的水的質量
（4）水刀的功率為
則水刀的效率為
答：（1）水刀正常工作1min消耗的電能；
（2）高速“水箭”對切割面的壓力15N；
（3）一分鐘從噴嘴噴出的水的質量0.72kg；
（4）水刀的效率60%。
總質量（含電池及槳）
900g
四腳著地總面積
5cm2
最大上升速度
8m/s
電池容量
5000mAh
最大水平飛行速度
21m/s
正常工作電壓
15V
最大上升高度
8000m
飛行時間
約46min
實驗次數
電流/A
通電時間/s
電阻/Ω
溫度升高量/℃
1
0.3
30
10
1.5
2
0.6
30
10
6.0
額定電壓
220V
額定功率
低溫檔
48.4W
高溫檔
500W
總質量（含電池及槳）
900g
四腳著地總面積
5cm2
最大上升速度
8m/s
電池容量
5000mAh
最大水平飛行速度
21m/s
正常工作電壓
15V
最大上升高度
8000m
飛行時間
約46min
實驗次數
電流/A
通電時間/s
電阻/Ω
溫度升高量/℃
1
0.3
30
10
1.5
2
0.6
30
10
6.0
額定電壓
220V
額定功率
低溫檔
48.4W
高溫檔
500W
