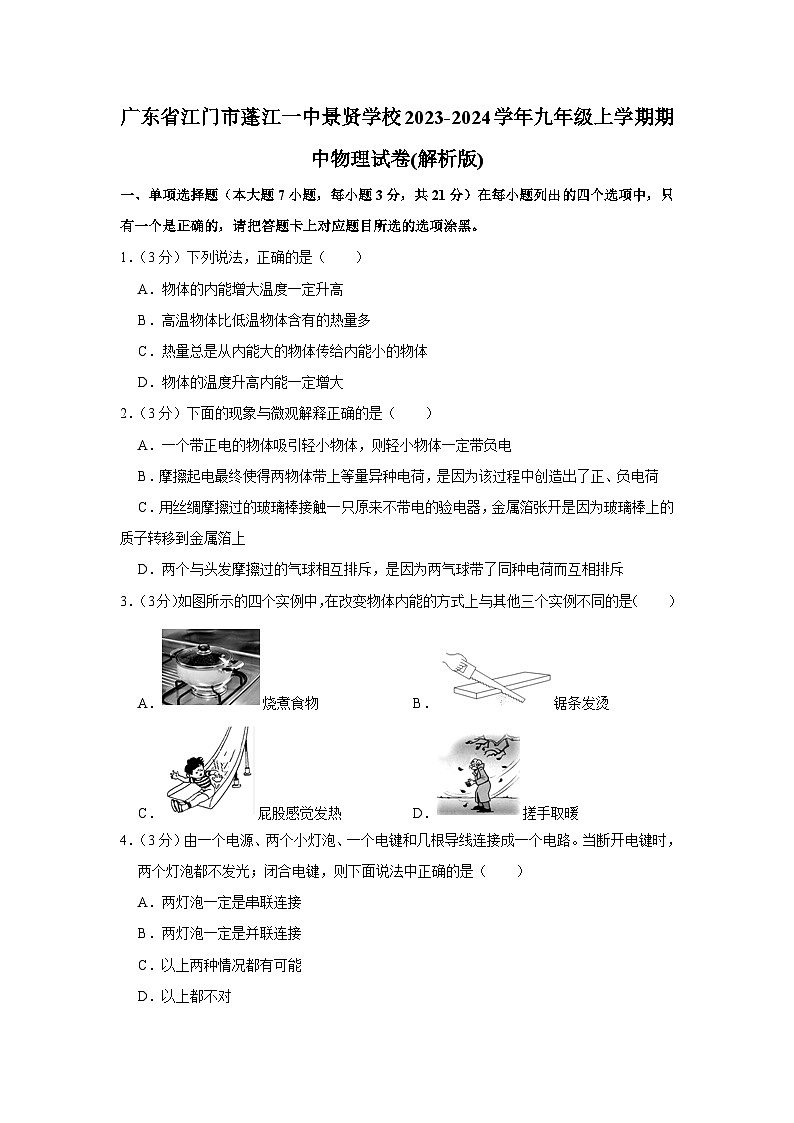

廣東省江門市蓬江一中景賢學校2023-2024學年九年級上學期期中物理試卷+

這是一份廣東省江門市蓬江一中景賢學校2023-2024學年九年級上學期期中物理試卷+，共33頁。試卷主要包含了填空題，作圖題，實驗題，計算題，綜合能力題等內容，歡迎下載使用。
1．（3分）下列說法，正確的是（ ）
A．物體的內能增大溫度一定升高
B．高溫物體比低溫物體含有的熱量多
C．熱量總是從內能大的物體傳給內能小的物體
D．物體的溫度升高內能一定增大
2．（3分）下面的現象與微觀解釋正確的是（ ）
A．一個帶正電的物體吸引輕小物體，則輕小物體一定帶負電
B．摩擦起電最終使得兩物體帶上等量異種電荷，是因?yàn)樵撨^(guò)程中創造出了正、負電荷
C．用絲綢摩擦過的玻璃棒接觸一只原來不帶電的驗電器，金屬箔張開是因?yàn)椴ＡО羯系馁|(zhì)子轉移到金屬箔上
D．兩個與頭發摩擦過的氣球相互排斥，是因?yàn)閮蓺馇驇Я送N電荷而互相排斥
3．（3分）如圖所示的四個實例中，在改變物體內能的方式上與其他三個實例不同的是（ ）
A．燒煮食物B．鋸條發燙
C．屁股感覺發熱D．搓手取暖
4．（3分）由一個電源、兩個小燈泡、一個電鍵和幾根導線連接成一個電路。當斷開電鍵時，兩個燈泡都不發光；閉合電鍵，則下面說法中正確的是（ ）
A．兩燈泡一定是串聯連接
B．兩燈泡一定是并聯連接
C．以上兩種情況都有可能
D．以上都不對

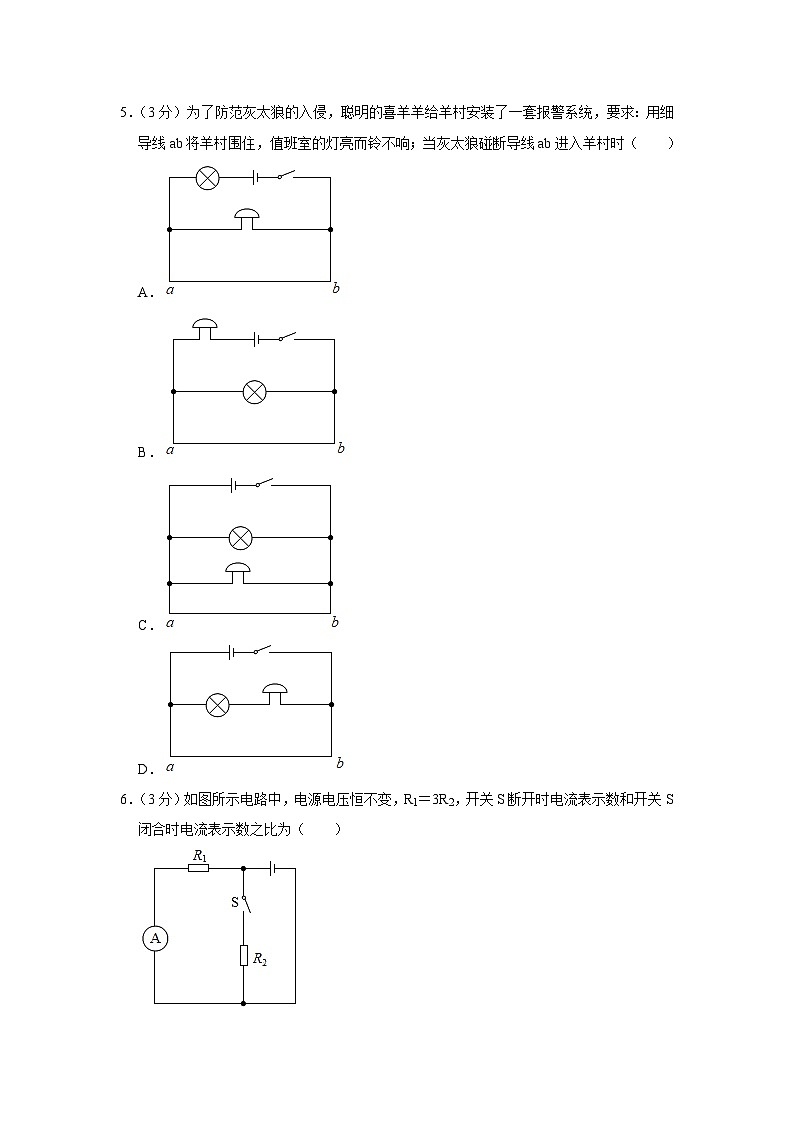

5．（3分）為了防范灰太狼的入侵，聰明的喜羊羊給羊村安裝了一套報警系統，要求：用細導線ab將羊村圍住，值班室的燈亮而鈴不響；當灰太狼碰斷導線ab進入羊村時（ ）
A．
B．
C．
D．
6．（3分）如圖所示電路中，電源電壓恒不變，R1＝3R2，開關S斷開時電流表示數和開關S閉合時電流表示數之比為（ ）
A．1：1B．2：3C．3：2D．3：1

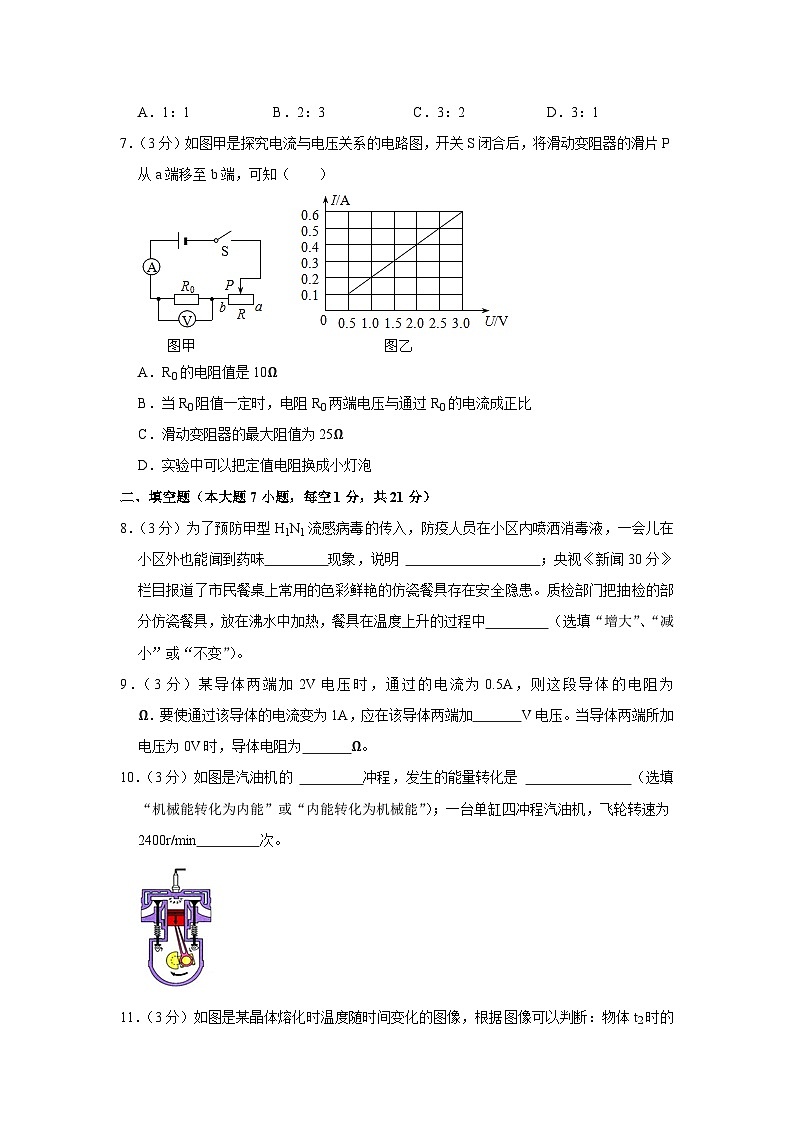

7．（3分）如圖甲是探究電流與電壓關系的電路圖，開關S閉合后，將滑動變阻器的滑片P從a端移至b端，可知（ ）
A．R0的電阻值是10Ω
B．當R0阻值一定時，電阻R0兩端電壓與通過R0的電流成正比
C．滑動變阻器的最大阻值為25Ω
D．實驗中可以把定值電阻換成小燈泡
二、填空題（本大題7小題，每空1分，共21分）
8．（3分）為了預防甲型H1N1流感病毒的傳入，防疫人員在小區內噴灑消毒液，一會兒在小區外也能聞到藥味 現象，說明 ；央視《新聞30分》欄目報道了市民餐桌上常用的色彩鮮艷的仿瓷餐具存在安全隱患。質檢部門把抽檢的部分仿瓷餐具，放在沸水中加熱，餐具在溫度上升的過程中 （選填“增大”、“減小”或“不變”）。
9．（3分）某導體兩端加2V電壓時，通過的電流為0.5A，則這段導體的電阻為 Ω．要使通過該導體的電流變?yōu)?A，應在該導體兩端加 V電壓。當導體兩端所加電壓為0V時，導體電阻為 Ω。
10．（3分）如圖是汽油機的 沖程，發生的能量轉化是 （選填“機械能轉化為內能”或“內能轉化為機械能”）；一臺單缸四沖程汽油機，飛輪轉速為2400r/min 次。
11．（3分）如圖是某晶體熔化時溫度隨時間變化的圖像，根據圖像可以判斷：物體t2時的溫度 t3時的溫度；物體t2時的內能 t3時的內能（填“小于”“等于”或“大于”），理由是 。
12．（3分）如圖所示，某課外興趣小組做水果電池實驗中、發光二極管可以發光。已知發光二極管的左邊引腳是正極，則這個水果電池中 極，在這個水果電池的外部，電子從 片流向 片（后兩空選填“銅”或“鋅”）。
13．（3分）（1）如圖1為旋鈕型變阻器，其銘牌上標有“200Ω，1A” 。
（2）如圖2所示電阻箱的讀數 Ω。
（3）如圖3所示的插銷式電阻箱，其接進電路的電阻值為 Ω。
14．（3分）如圖所示，某探究小組測量電阻時所得到的兩個定值電阻A和B的電流和電壓關系的圖象，則A的電阻為 Ω；若將A和B并聯接入到電壓為15V的電源兩端時，通過電阻B的電流是 A，同時電路中的總電流 A。
三、作圖題（共6分）
15．（3分）請?jiān)谠瓐D上只改動一根導線，使兩只電流表分別測干路和支路的電流。
16．（3分）如圖所示，兩間獨立病房里各裝一個開關，方便病人呼叫醫護人員。在護士值班室有紅燈、綠燈和電鈴各一只1，電鈴響且燈L1亮；另一病人閉合開關S2，電鈴響且燈L2亮。請用筆畫線代替導線，連好電路。
四、實驗題（本大題3小題，共22分）
17．（8分）根據圖中實驗回答問題。
（1）如圖1所示，在熱水和冷水中分別滴入兩滴墨水，不要攪動杯中的水，選用熱水和冷水做實驗的目的是便于探究分子無規則運動速度與 的關系。
（2）如圖2所示，瓶?jī)?nèi)裝有少量的水，水上方有水蒸氣，用打氣筒向瓶?jī)?nèi)打氣，當塞跳起時，白霧是水蒸氣 而成的，這說明氣體對外做功時，內能 （選填“增大”“減小”或“不變”）。
（3）如圖3所示是熱機的 沖程，這個沖程是通過 的方式改變它的內能。
（4）如圖4所示，當軟木塞被沖出時，發生的能量轉化是 轉化為 。
（5）如圖5的實驗說明了 。
18．（6分）小明做“探究導體中電流跟電阻的關系”實驗，器材有：學生電源（電壓恒為6V）、電流表、電壓表、定值電阻（5Ω、10Ω、15Ω、20Ω、25Ω各1個）1（20Ω 3A）、R2（50Ω 2A）、開關、導線若干等，實驗電路如圖甲所示。
（1）請將圖甲所示電路連接完整（要求滑動變阻器的滑片向左滑動時其接入電路的阻值變?。?；
（2）將電路中5Ω的電阻更換為10Ω后，立即閉合開關，此時應將滑動變阻器的滑片向 （選填“左”或“右”）端滑動，從而達到控制 表示數不變的目的；
（3）根據數據作出了如圖乙所示的電流I隨電阻R變化的圖像，由圖可知電流與電阻的關系是：電壓不變時， ；圖像中陰影部分面積的物理意義是 ；
（4）實驗中選擇的滑動變阻器應是 （選填“R1”或“R2”）。
19．（8分）甲、乙、丙三圖中的燃料均為10g，燒杯內的液體質量、初溫均相同。
（1）比較不同物質的比熱容，應選擇 兩圖進行實驗，不同物質吸熱的多少是通過 （選填“溫度計示數”或“加熱時間”）來反映的。
（2）比較不同燃料的熱值，應選擇 兩圖進行實驗，當燃料完全燃燒時，通過比較 （選填“溫度計示數”或“加熱時間”）來比較不同燃料的熱值。
（3）質量和初溫均相同的A、B兩種液體吸熱后，它們的溫度隨時間變化的圖像如圖丁所示，由圖可知， 液體的熱容較大。若其中比熱容較大的液體是水，則另一種液體的比熱容為 J/（kg?℃）。
[c水＝4.2×103J/（kg?℃）]
（4）若甲裝置中的燃料為酒精，燒杯內的液體為水，測出水的質量和燃料燒盡時水升高的溫度，從而計算出燃料的熱值，則該數值與實際值相比 （選填“偏大”或“偏小”），出現這樣情況的原因是 （寫出一條）。
五、計算題（本大題2小題，共14分）
20．（7分）用燃?xì)庠顭畷r(shí)，把2.2kg初溫為20℃的水加熱到100℃，共燃燒了42g天然氣（假設天然氣完全燃燒）7J/kg，水的比熱容為4.2×103J/（kg?℃）
（1）水的內能增加了多少焦耳？
（2）燃?xì)庠顭男蕿槎嗌伲?br>21．（7分）如圖所示的電路，其中R1的阻值為15Ω，電源電壓保持6V不變，電流表的量程為0～0.6A
（1）開關S閉合、S1斷開時，電流表的示數。
（2）開關S、S1都閉合時，保證電流表安全，電阻R2的最小阻值。
六、綜合能力題（本大題3小題，共16分）
22．（4分）靜電復印技術已經逐漸走入人們的生活，如圖所示是利用身邊的素材來簡單模擬靜電復印原理的示意圖。請依據圖示及操作步驟，簡要說明其操作意圖。
A.找一塊塑料板，用絲綢快速摩擦整個板面；
B.用干燥的手指在塑料板上寫上一個“大”字；
C.將塑料板平放，上面均勻地撒上一層干木屑，再將塑料板緩慢豎起，一個“大”字就在塑料板上顯現出來了。
操作意圖：
A.通過摩擦使塑料板 ；
B.借助人體將“大”字部分的電荷導走，因?yàn)槿梭w是 ；（填“導體”或“絕緣體”）
C.“大”字部分的干木屑滑落是因?yàn)槭艿? 力作用，其他部分的干木屑被吸引是因?yàn)? 。
23．（5分）圖甲為汽車倒車?yán)走_(dá)中的距離報警器的簡化電路圖。電源電壓恒為12V，R0為定值電阻，Rs為距離傳感器的核心部件，其阻值隨傳感器到障礙物距離變化的關系如圖乙所示。當傳感器到障礙物的距離為1.5m時，報警器開始報警
（1）由圖乙可知，開始報警時，Rs的阻值為 Ω；傳感器到障礙物的距離越近，Rs的阻值越 。
（2）R0的阻值為 Ω。
（3）當傳感器到障礙物的距離為1m時，R0兩端的電壓為 V。
（4）保持起始報警電流不變，若要增大起始報警距離，可行的做法有： （寫出一條即可）。
24．（7分）閱讀以下材料，回答問題。
熱敏電阻
熱敏電阻的阻值會隨著溫度的變化而變化，甲圖是熱敏電阻的實物圖，利用熱敏電阻的特性做成的溫度計熱隨溫度t變化的圖像如乙圖所示（為了方便計算，已將圖線做了近似處理），丙圖是用R熱做測溫探頭的某熱敏電阻溫度計的電路圖。其中電源電壓可在一定范圍內調節，R是阻值為100Ω的定值電阻。該電路的工作原理是：當保持通過R的電流不變時，R熱兩端電壓隨著電阻均勻變化（即隨溫度均勻變化），此時就可以把電壓表的刻度盤改成相應的溫度刻度盤，就可以直接從電壓表V表盤上讀出溫度值。測溫時熱放入待測溫度處，閉合開關，調節電源電壓，再?gòu)碾妷罕鞻表盤上讀出待測溫度t。
（1）熱敏電阻R是用 材料制成的。
A．超導體
B．半導體
C．合金
D．絕緣體
（2）根據測溫原理，測溫時，R兩端電壓保持不變?yōu)? V，R熱兩端的電壓隨溫度的升高而 （選填“增大”、“減小”或“不變”）；
（3）某次測溫過程中，電壓表的溫度刻度盤顯示的溫度是30℃，則對應原來的電壓刻度盤顯示的電壓值是 V，此時的電源電壓是 V；
（4）根據圖乙，可將R熱的阻值與溫度t視為一次函數關系，若電源電壓范圍為0.6V～1.0V，則可求出該溫度計的測溫范圍為： ℃≤t≤ ℃。
參考答案與試題解析
一、單項選擇題（本大題7小題，每小題3分，共21分）在每小題列出的四個選項中，只有一個是正確的，請把答題卡上對應題目所選的選項涂黑。
1．（3分）下列說法，正確的是（ ）
A．物體的內能增大溫度一定升高
B．高溫物體比低溫物體含有的熱量多
C．熱量總是從內能大的物體傳給內能小的物體
D．物體的溫度升高內能一定增大
【分析】（1）物體溫度升高，內能一定增加；物體內能增加，溫度不一定升高，可能狀態發生變化；
（2）熱量是一個過程量，不能說物體含有多少熱量；
（3）熱傳遞的條件：物體之間和物體的不同部分之間存在溫度差；
（4）內能是指物體內部所有分子做無規則運動所具有的動能和分子勢能的總和。內能的大小與質量、溫度和狀態有關。
【解答】解：
A、冰在熔化過程中，內能增加，故A錯誤；
B、熱量是過程量，只能說吸收或放出；
C、熱量總是從溫度高的物體傳給溫度低的物體，故C錯誤；
D、物體溫度升高。故D正確。
故選：D。
【點評】此題考查的是我們對熱現象、內能有關規律的掌握，難度不大，涵蓋的知識點較多，打牢基礎是正確判斷的關鍵。
2．（3分）下面的現象與微觀解釋正確的是（ ）
A．一個帶正電的物體吸引輕小物體，則輕小物體一定帶負電
B．摩擦起電最終使得兩物體帶上等量異種電荷，是因?yàn)樵撨^(guò)程中創造出了正、負電荷
C．用絲綢摩擦過的玻璃棒接觸一只原來不帶電的驗電器，金屬箔張開是因?yàn)椴ＡО羯系馁|(zhì)子轉移到金屬箔上
D．兩個與頭發摩擦過的氣球相互排斥，是因?yàn)閮蓺馇驇Я送N電荷而互相排斥
【分析】（1）在摩擦起電現象中，排斥的一定帶同種電荷，吸引的可能帶異種電荷，也可能一個帶電，另一個不帶電；
（2）人們規定用絲綢摩擦過的玻璃棒帶正電；
（3）摩擦起電的實質是電子發生了轉移；當兩種束縛電子的能力不同的物質相互摩擦?xí)r，束縛電子能力強的得到電子，因電子比質子數量多而帶負電；束縛電子能力弱的失去電子，因電子比質子數量少而帶正電，一種物質失去多少電子，另一種物質就得到多少電子。
【解答】解：
A、帶電體具有吸引輕小物體的性質，則輕小物體可能不帶電，所以輕小物體可能帶負電。
B、摩擦起電最終使得兩物體帶上等量異種電荷，而不是創造出了正；失去電子的物體因缺少電子帶正電，故B不正確。
C、絲綢摩擦過的玻璃棒帶正電，金屬箔張開，金屬箔片帶正電是由于失去了電子。
D、兩個與頭發摩擦過的氣球相互排斥，故D正確。
故選：D。
【點評】此題考查了電荷間相互作用的規律、帶電體的性質以及摩擦起電的實質，是電學中的基礎知識。
3．（3分）如圖所示的四個實例中，在改變物體內能的方式上與其他三個實例不同的是（ ）
A．燒煮食物B．鋸條發燙
C．屁股感覺發熱D．搓手取暖
【分析】改變物體內能的方式有兩種：做功和熱傳遞，其中做功過程是能量的轉化過程；熱傳遞是內能從高溫轉移到低溫的過程，是能量的轉移，二者的本質不同。
【解答】解：
A、燒煮食物是通過熱傳遞改變物體的內能；
B、鋸木頭時，即鋸條克服摩擦力做功，是做功改變物體的內能；
C、滑滑梯時；
D、冬天搓手取暖是通過克服摩擦力做功改變物體的內能的；
故分析可知，A是熱傳遞改變內能，所以在改變物體內能的方式上與其他三個實例不同的是A。
故選：A。
【點評】做功和熱傳遞都可以改變物體的內能，在效果上是等效的，但其實質不同，做功屬于能量的轉化、熱傳遞屬于能量的轉移。
4．（3分）由一個電源、兩個小燈泡、一個電鍵和幾根導線連接成一個電路。當斷開電鍵時，兩個燈泡都不發光；閉合電鍵，則下面說法中正確的是（ ）
A．兩燈泡一定是串聯連接
B．兩燈泡一定是并聯連接
C．以上兩種情況都有可能
D．以上都不對
【分析】根據電路的基本連接方式進行分析，即串聯電路的開關控制整個電路，并聯電路干路的開關控制整個電路。
【解答】解：當斷開電鍵時，兩個燈泡都不發光，兩個燈泡都發光；因?yàn)榇?lián)電路的開關控制整個電路，所以兩個燈泡的連接可以是并聯。故選項C正確。
故選：C。
【點評】解決本題的關鍵是知道電路的基本連接方式，知道電路中開關的作用。
5．（3分）為了防范灰太狼的入侵，聰明的喜羊羊給羊村安裝了一套報警系統，要求：用細導線ab將羊村圍住，值班室的燈亮而鈴不響；當灰太狼碰斷導線ab進入羊村時（ ）
A．
B．
C．
D．
【分析】可以利用對用電器短路的方法完成題目的要求。讓電燈與電鈴串聯，且導線并聯在電鈴的兩端，當灰太狼沒有進入羊村時，電路正常，燈泡發光而鈴不響；當灰太狼碰斷導線ab進入羊村時，電鈴就會響起來，使羊村中的羊及時發現。
【解答】解：A、合上開關；當灰太狼碰斷導線ab進入羊村時；符合題意；
B、合上開關；故不合題意；
CD、合上開關，故不合題意；
故選：A。
【點評】考查了設計電路的能力，在一般情況下是不允許短路出現的，但本題正好利用了對用電器短路來達到題意。
6．（3分）如圖所示電路中，電源電壓恒不變，R1＝3R2，開關S斷開時電流表示數和開關S閉合時電流表示數之比為（ ）
A．1：1B．2：3C．3：2D．3：1
【分析】當開關S斷開時，電路為R1的簡單電路，電流表測通過R1的電流，根據歐姆定律表示出電流表的示數；當開關S閉合時，兩電阻并聯，電流表測的是電阻R1的電流，根據并聯電路的電壓特點和歐姆定律表示出R1的電流，然后得出答案。
【解答】解：當開關S斷開時，電路為R1的簡單電路，電流表測通過R1的電流，
則電流表的示數：I2＝，
開關S閉合時，兩電阻是并聯的1的電流，
因并聯電路中各支路兩端的電壓相等，則電阻R7的電壓大小不變
所以，電流表的示數：I1′＝，
則開關S斷開時電流表示數和開關S閉合時電流表示數之比為：I7：I1′＝：＝1：1。
故選：A。
【點評】本題考查了并聯電路的特點和歐姆定律的應用，是一道較為簡單的應用題。
7．（3分）如圖甲是探究電流與電壓關系的電路圖，開關S閉合后，將滑動變阻器的滑片P從a端移至b端，可知（ ）
A．R0的電阻值是10Ω
B．當R0阻值一定時，電阻R0兩端電壓與通過R0的電流成正比
C．滑動變阻器的最大阻值為25Ω
D．實驗中可以把定值電阻換成小燈泡
【分析】A、根據歐姆定律可求R0阻值；
B、開關S閉合后，將滑動變阻器的滑片P從a端移至b端，R0與滑動變阻器R串聯，根據歐姆定律分析解答；
C、當滑片P位于a點時，滑動變阻器阻值最大，電路中電流最小，由乙圖可知，此時電流為0.1A，定值電阻的電壓為0.5V，根據串聯電路中電壓關系和歐姆定律求出滑動變阻器阻值即可；
D、小燈泡的阻值隨溫度的變化而變化，不是一個定值，探究電流與電壓關系時，需要控制電阻一定。
【解答】解：
A、根據歐姆定律I＝0的電阻值是：R0＝＝＝7Ω；
B、定值電阻R0的阻值不變，由歐姆定律可知0的電流與它兩端的電壓成正比，故B錯誤；
C、當滑片P位于b點時6接入電路，此時電壓表的示數為電源電壓，故電源電壓為3V，滑動變阻器接入電路阻值最大，根據歐姆定律得總＝＝＝30Ω總﹣R0＝30Ω﹣2Ω＝25Ω，故C正確；
D、小燈泡的阻值隨溫度的變化而變化，所以不可以把定值電阻換成小燈泡；
故選：C。
【點評】本題考查電流隨電壓的變化圖象分析，圖象中包含了大量有用的信息，關鍵看我們能否結合實驗的要求將其找出，然后再利用相關公式進行計算。
二、填空題（本大題7小題，每空1分，共21分）
8．（3分）為了預防甲型H1N1流感病毒的傳入，防疫人員在小區內噴灑消毒液，一會兒在小區外也能聞到藥味 擴散 現象，說明 分子在不停地做無規則運動 ；央視《新聞30分》欄目報道了市民餐桌上常用的色彩鮮艷的仿瓷餐具存在安全隱患。質檢部門把抽檢的部分仿瓷餐具，放在沸水中加熱，餐具在溫度上升的過程中 增大 （選填“增大”、“減小”或“不變”）。
【分析】不同物體互相接觸時彼此進入對方的現象叫擴散，擴散現象說明分子在不停地做無規則運動。一切物體都具有內能，內能的大小跟質量、狀態和溫度；同一物體的溫度越高內能越大。
【解答】解：防疫人員在小區內噴灑消毒液，一會兒在小區外也能聞到藥味，擴散現象說明分子在不停地做無規則運動，物體溫度升高；
故答案為：擴散；分子在不停地做無規則運動。
【點評】此題考查的知識點有兩個：一是擴散現象的定義；二是擴散現象說明分子在做永不停息地?zé)o規則運動。
9．（3分）某導體兩端加2V電壓時，通過的電流為0.5A，則這段導體的電阻為 4 Ω．要使通過該導體的電流變?yōu)?A，應在該導體兩端加 4 V電壓。當導體兩端所加電壓為0V時，導體電阻為 4 Ω。
【分析】（1）已知導體兩端的電壓與流過導體的電流，由歐姆定律可以求出導體的電阻；
（2）已知電流與電阻，由歐姆定律可以求出導體兩端的電壓；
（3）導體電阻由導體材料、長度、橫截面積決定，與導體兩端的電壓無關。
【解答】解：（1）導體電阻R＝＝＝4Ω；
（2）電流變?yōu)?A時，導體兩端電壓U＝IR＝8A×4Ω＝4V；
（3）導體材料、長度，導體電阻不變，
當導體兩端所加電壓為7V時，導體電阻仍為4Ω。
故答案為：4；3；4。
【點評】本題考查了歐姆定律的應用、影響導體電阻的因素，是一道基礎題；熟練掌握基礎知識即可輕松答題。
10．（3分）如圖是汽油機的 做功 沖程，發生的能量轉化是 內能轉化為機械能 （選填“機械能轉化為內能”或“內能轉化為機械能”）；一臺單缸四沖程汽油機，飛輪轉速為2400r/min 20 次。
【分析】根據氣門的關閉和活塞的運行情況判斷是哪一個沖程，在內燃機的做功沖程中能量轉化是內能轉化為機械能；
四沖程汽油機的四個沖程為一個工作循環，一個工作循環中只有做功沖程對外做功，活塞往復兩次，曲軸轉動兩周。先根據汽油機的轉速求出1s內汽油機曲軸的轉動圈數，然后求出1s內汽油機對外做功的次數。
【解答】解：圖中，兩個氣閥關閉，活塞向下運動，在這一過程中化學能轉化為內能再轉化為機械能；
汽油機的轉速為2400r/min，說明1s內汽油機曲軸的轉動次數等于40，曲軸轉動兩周，1s內曲軸轉動40次。
故答案為：做功；內能轉化為機械能。
【點評】此題考查內燃機四個沖程的判斷、做功沖程中能量的轉化，以及內燃機轉速的計算。在四沖程汽油機中，一個工作循環，曲軸轉兩圈，對外做功一次，這個知識是平常學習中比較容易忽視的，需要引起注意。
11．（3分）如圖是某晶體熔化時溫度隨時間變化的圖像，根據圖像可以判斷：物體t2時的溫度 等于 t3時的溫度；物體t2時的內能 小于 t3時的內能（填“小于”“等于”或“大于”），理由是 晶體熔化時吸熱，內能增加 。
【分析】晶體熔化的條件：達到熔點；繼續吸熱。物體吸收熱量?jī)?nèi)能增加。
【解答】解：從圖象中可以看出，該晶體的熔點為0℃1時刻到t6時刻處于熔化過程中，熔化吸熱但溫度不變2時的溫度等于t3時的溫度；物體吸收熱量?jī)?nèi)能增大6時的內能小于t3時的內能。
故答案為：等于；小于，內能增加。
【點評】理解物質的熔化圖象，從中準確找出有用的信息，是本題考查的主要內容，尤其是晶體的熔點，以及以及晶體熔化的特點。
12．（3分）如圖所示，某課外興趣小組做水果電池實驗中、發光二極管可以發光。已知發光二極管的左邊引腳是正極，則這個水果電池中 正 極，在這個水果電池的外部，電子從 鋅 片流向 銅 片（后兩空選填“銅”或“鋅”）。
【分析】知道二極管具有單向?qū)щ娦裕俑鶕?jù)在電源的外部，電流總是從電源的正極流向電源的負極做出判斷。
【解答】解：因?yàn)槎O管具有單向?qū)щ娦?，又知道發光二極管的左邊引腳是正極，二極管發光，鋅片相當于電源的負極，電流總是從電源的正極流向電源的負極，其定向移動方向與電流方向相反。
故答案為：正；鋅；銅。
【點評】了解水果是池的原理，知道二極管的單向?qū)щ娦?，是判斷電池正?fù)極和電流方向的關鍵。
13．（3分）（1）如圖1為旋鈕型變阻器，其銘牌上標有“200Ω，1A” 變阻器允許通過的最大電流是1A 。
（2）如圖2所示電阻箱的讀數 2230 Ω。
（3）如圖3所示的插銷式電阻箱，其接進電路的電阻值為 3 Ω。
【分析】（1）其銘牌上標有“200Ω，1A”，“1A”的意思是：變阻器允許通過的最大電流為1A；
（2）找出指針對應的數字，再乘以相應的倍數，最后將四個數進行相加即電阻箱的讀數；
（3）如圖3所示的插銷式電阻箱，插銷插進去相當于導線，據此計算接進電路的電阻值。
【解答】解：（1）其銘牌上標有“200Ω，1A”；
（2）電阻箱的讀數為：2Ω×1000+5×100+3Ω×10+0Ω＝2230Ω；
（3）如圖2為插銷式電阻箱，插銷插進去相當于導線，所以接入電路的電阻為3Ω。
故答案為：（1）變阻器允許通過的最大電流是1A；（2）2230。
【點評】該題主要考查了滑動變阻器的相關知識點，我們要熟練記憶基礎知識點。
14．（3分）如圖所示，某探究小組測量電阻時所得到的兩個定值電阻A和B的電流和電壓關系的圖象，則A的電阻為 6 Ω；若將A和B并聯接入到電壓為15V的電源兩端時，通過電阻B的電流是 1.5 A，同時電路中的總電流 4 A。
【分析】從圖象上讀出一組電壓值和電流值，根據R＝即可求出A和B的阻值；根據并聯電路的電壓特點和歐姆定律分別求出將A與B并聯接入到電壓為15V的電源兩端時通過電阻B的電流，利用并聯電路的電流特點求出干路電流。
【解答】解：由圖象可知，當UA＝UB＝6V時，IA＝1.2A，IB＝0.6A，
根據歐姆定律可得：
RA＝＝＝6Ω，RB＝＝＝10Ω，
當A和B并聯接入到電壓為15V的電源兩端時，
∵并聯電路中各支路兩端的電壓相等，
∴通過A、B的電流分別為：
IA＝＝＝2.5A，IB＝＝＝1.5A，
∵并聯電路中干路電流等于各支路電流之和，
∴電路中的總電流：
I＝IA+IB＝5.5A+1.7A＝4A。
故答案為：6；3.5；4。
【點評】本題結合圖象考查歐姆定律及并聯電路的規律，圖象法為解決物理問題的常用方法要做到熟練應用。
三、作圖題（共6分）
15．（3分）請?jiān)谠瓐D上只改動一根導線，使兩只電流表分別測干路和支路的電流。
【分析】根據兩只電流表分別測干路和支路電流，就要求一個電流表在干路，一個在支路，對電路進行改動。
【解答】解：根據一個電流表在干路，一個在支路2的“3”接線柱改到開關的右側接線柱即可，如下圖所示：
【點評】本題主要考查的知識點是電流表的連接和使用；應明確并聯電路的連接方式，注意電流表“+”進“﹣”出的連接要求。
16．（3分）如圖所示，兩間獨立病房里各裝一個開關，方便病人呼叫醫護人員。在護士值班室有紅燈、綠燈和電鈴各一只1，電鈴響且燈L1亮；另一病人閉合開關S2，電鈴響且燈L2亮。請用筆畫線代替導線，連好電路。
【分析】并聯電路中各支路用電器可以單獨工作，串聯電路中用電器相互影響；開關要與它所控制的用電器串聯，據此根據題意分析兩燈和電鈴的連接方式，再連接電路
【解答】解：由題知，兩燈可以單獨工作；S1控制L1，S7控制L2，所以S1與L7串聯，S2與L2串聯；
而當病房里的病人閉合開關時，電鈴都響，電路連接如圖所示：
【點評】本題考查了連接電路圖，要注意：會識別串并聯電路，會根據電路圖連接正確的實物圖；開關與它控制的用電器串聯，如果用電器可以單獨工作，則用電器并聯。
四、實驗題（本大題3小題，共22分）
17．（8分）根據圖中實驗回答問題。
（1）如圖1所示，在熱水和冷水中分別滴入兩滴墨水，不要攪動杯中的水，選用熱水和冷水做實驗的目的是便于探究分子無規則運動速度與 溫度 的關系。
（2）如圖2所示，瓶?jī)?nèi)裝有少量的水，水上方有水蒸氣，用打氣筒向瓶?jī)?nèi)打氣，當塞跳起時，白霧是水蒸氣 液化 而成的，這說明氣體對外做功時，內能 減小 （選填“增大”“減小”或“不變”）。
（3）如圖3所示是熱機的 壓縮 沖程，這個沖程是通過 做功 的方式改變它的內能。
（4）如圖4所示，當軟木塞被沖出時，發生的能量轉化是 內能 轉化為 機械能 。
（5）如圖5的實驗說明了 分子之間存在引力 。
【分析】（1）物質是由分子組成的，組成物質的分子在不停地做無規則運動；分子的運動與溫度有關，溫度越高，分子運動越快，因此分子的運動被稱為熱運動；
（2）改變物體內能的兩種方法：對物體做功、熱傳遞．對物體做功物體的內能增加，物體對外做功，物體的內能減少；物體吸收熱量?jī)?nèi)能增加，物體放出熱量?jī)?nèi)能減少．
（3）掌握內燃機的四個沖程及特點：吸氣、壓縮、做功、排氣沖程．吸氣和排氣沖程都是一個氣門關閉，一個氣門打開；壓縮和做功沖程都是兩個氣門都關閉，要分清這幾個沖程，除了根據氣門的開合情況，還要根據活塞的運動方向來進行判斷，壓縮沖程：機械能→內能；做功沖程：先是化學能→內能，再由內能→機械能；
（4）利用內能做功過程，先通過燃料燃燒增加內能，而后內能對外做功，即將內能轉化為機械能；
（5）分子間存在著相互作用力。
【解答】解：（1）在分別盛有熱水和冷水的玻璃杯中，小心地滴入一滴紅墨水；選用熱水和冷水做實驗，以便于探究分子無規則運動速度與溫度的關系；
（2）給瓶?jī)?nèi)打氣，當瓶塞跳起時，瓶?jī)?nèi)出現白霧，這個過程中，內能減少；
（3）由圖可以看出，熱機的進氣門關閉，活塞由下向上運動；熱機在壓縮沖程中，通過做功改變內能的；
（4）酒精燈加熱試管使水沸騰，產生大量的水蒸氣，對外做功；
（5）兩塊表面平整的鉛放在一起，經過一段時間下面能吊起重物。
故答案為：（1）溫度；（2）液化；（3）壓縮；（4）內能；（5）分子之間存在引力。
【點評】本題考查了分子熱運動、做功和熱傳遞改變物體的內能、能量轉化以及分子間作用力的相關知識，綜合性較強，難度不大
18．（6分）小明做“探究導體中電流跟電阻的關系”實驗，器材有：學生電源（電壓恒為6V）、電流表、電壓表、定值電阻（5Ω、10Ω、15Ω、20Ω、25Ω各1個）1（20Ω 3A）、R2（50Ω 2A）、開關、導線若干等，實驗電路如圖甲所示。
（1）請將圖甲所示電路連接完整（要求滑動變阻器的滑片向左滑動時其接入電路的阻值變小）；
（2）將電路中5Ω的電阻更換為10Ω后，立即閉合開關，此時應將滑動變阻器的滑片向 右 （選填“左”或“右”）端滑動，從而達到控制 電壓 表示數不變的目的；
（3）根據數據作出了如圖乙所示的電流I隨電阻R變化的圖像，由圖可知電流與電阻的關系是：電壓不變時， 通過導體的電流與其電阻成反比 ；圖像中陰影部分面積的物理意義是 定值電阻兩端的電壓 ；
（4）實驗中選擇的滑動變阻器應是 R2 （選填“R1”或“R2”）。
【分析】（1）滑片向左滑動時，連入電路的電阻變小，說明滑動變阻器接入電路的電阻絲變短，從而確定滑動變阻器接入的接線柱；
（2）根據控制變量法，研究電流與電阻的關系時，需控制定值電阻兩端的電壓相同，當換上大電阻時，根據分壓原理確定電壓表示數的變化，由串聯電路電壓的規律結合分壓原理確定滑片移動的方向；
（3）由圖乙圖象求出電阻兩端的電壓為一定值，據此分析得出結論；由圖乙可知，其橫軸和縱軸所表示的物理量分別為電阻R及通過的電流I，圍成的矩形面積不變，即IR的乘積不變，據此得出圖中陰影部分“面積”表示的物理量和實驗結論；
（4）探究電流與電阻的關系，應保持電阻兩端的電壓不變；根據串聯電路電壓的規律求出變阻器分得的電壓，根據分壓原理，求出當接入25Ω電阻時變阻器連入電路中的電阻，進而確定滑動變阻器的規格。
【解答】解：（1）滑片向左滑動時，連入電路的電阻變小，故滑動變阻器左下接線柱連入電路中
；
（2）根據串聯電路的分壓原理可知，將定值電阻由5Ω改接成10Ω的電阻，其分得的電壓增大；
探究電流與電阻的實驗中應控制電壓不變，根據串聯電路電壓的規律可知，應增大滑動變阻器分得的電壓，應增大滑動變阻器連入電路中的電阻，從而達到控制電壓表示數不變的目的；
（3）由圖像可知，導體的電阻增大，通過導體的電流與導體的電阻的乘積保持不變，通過導體的電流與其電阻成反比；
由圖乙可知，其橫軸和縱軸所表示的物理量分別為電阻R及通過的電流I，即IR的乘積不變，圖中陰影部分“面積”表示的物理意義為定值電阻兩端的電壓；
（4）實驗中使用的定值電阻阻值最大為25Ω，由圖乙可知V＝IR＝0.8A×25Ω＝2.5V，根據串聯電路電壓的規律滑＝U﹣UV＝6V﹣2.5V＝5.5V，變阻器分得的電壓為電壓表示數的，根據分壓原理，變阻器連入電路中的電阻為：R滑＝7.4×25Ω＝35Ω＞20Ω，因此為了使5個定值電阻都為實驗所用，故實驗中選擇的滑動變阻器應是R3（50Ω 2A）。
故答案為：（1）如圖所示；（2）右；（3）通過導體的電流與其電阻成反比；（4）R2。
【點評】本題“探究導體中電流跟電阻的關系”，考查電路的連接、數據分析、操作過程、控制變量法、對器材的要求等知識。
19．（8分）甲、乙、丙三圖中的燃料均為10g，燒杯內的液體質量、初溫均相同。
（1）比較不同物質的比熱容，應選擇 甲、丙 兩圖進行實驗，不同物質吸熱的多少是通過 加熱時間 （選填“溫度計示數”或“加熱時間”）來反映的。
（2）比較不同燃料的熱值，應選擇 甲、乙 兩圖進行實驗，當燃料完全燃燒時，通過比較 溫度計示數 （選填“溫度計示數”或“加熱時間”）來比較不同燃料的熱值。
（3）質量和初溫均相同的A、B兩種液體吸熱后，它們的溫度隨時間變化的圖像如圖丁所示，由圖可知， B 液體的熱容較大。若其中比熱容較大的液體是水，則另一種液體的比熱容為 2.1×103 J/（kg?℃）。
[c水＝4.2×103J/（kg?℃）]
（4）若甲裝置中的燃料為酒精，燒杯內的液體為水，測出水的質量和燃料燒盡時水升高的溫度，從而計算出燃料的熱值，則該數值與實際值相比 偏小 （選填“偏大”或“偏小”），出現這樣情況的原因是 燃料燃燒放出的熱量沒有全部被水吸收或燃料燃燒不完全，存在熱散失 （寫出一條）。
【分析】（1）比較不同物質的比熱容，應控制液體種類不同，燃料相同；不同物質吸熱的多少是通過加熱時間來反映的。
（2）為了比較熱值大小要用不同的燃料，加熱同一種液體，讓液體的質量相同，通過溫度計的示數高低得出吸熱多少，進而判斷熱值大小。當燃料完全燃燒時，通過比較溫度計示數來比較不同燃料的熱值。
（3）如果質量和初始溫度均相同的A、B兩種液體，采用相同燃料供熱，由圖丁所示可知，吸收相等的熱量，B升高的溫度低，由Q＝cmΔt可知，比熱容較大的液體種類；
由圖像知溫度都升高到80℃時，A需要10min，B需要20min，故B吸收的熱量是A的2倍，由Q＝cmΔt可知，B的比熱容是A的2倍，據此得出另一種液體的比熱容。
（4）存在熱散失，燃料燃燒放出的熱量沒有全部被液體吸收，測得的熱值會偏小。
【解答】解：
（1）比較不同物質的比熱容，應控制液體種類不同，由圖可知，甲；不同物質吸熱的多少是通過加熱時間來反映的。
（2）為了比較熱值大小要用不同的燃料，加熱同一種液體，通過溫度計的示數高低得出吸熱多少，應選擇甲和乙兩圖進行實驗，通過比較溫度計示數來比較不同燃料的熱值。
（3）如果質量和初始溫度均相同的A、B兩種液體，由圖丁所示可知，B升高的溫度低，B液體的比熱容較大；
由圖像知溫度都升高到80℃時，A需要10min，故B吸收的熱量是A的2倍，B的比熱容是A的2倍倍。
若比熱容較大的液體是水，則另一種液體的比熱容為c＝c水＝×7.2×103J/（kg?℃）＝3.1×103J/（kg?℃）。
（4）因?yàn)槿剂先紵懦龅臒崃繘](méi)有全部被水吸收或燃料燃燒不完全，存在熱散失。
故答案為：（1）甲、丙；加熱時間、乙；溫度計示數；4.1×103；（4）偏??；燃料燃燒放出的熱量沒有全部被水吸收或燃料燃燒不完全。
【點評】本題是一道關于物質比熱容、熱值的實驗，實驗中應用了控制變量法，熟練應用控制變量法可正確解題。
五、計算題（本大題2小題，共14分）
20．（7分）用燃?xì)庠顭畷r(shí)，把2.2kg初溫為20℃的水加熱到100℃，共燃燒了42g天然氣（假設天然氣完全燃燒）7J/kg，水的比熱容為4.2×103J/（kg?℃）
（1）水的內能增加了多少焦耳？
（2）燃?xì)庠顭男蕿槎嗌伲?br>【分析】（1）知道水的質量、水的比熱容，求出水溫度的升高值，利用吸熱公式Q吸＝cmΔt求水吸收的熱量，即水的內能增加值；
（2）由Q放＝mq可求出天然氣完全燃燒放出的熱量；水吸收的熱量跟天然氣完全燃燒放出的熱量之比等于燃?xì)庠畹男省?br>【解答】解：（1）水吸收的熱量：
Q吸＝cm（t﹣t0）＝4.4×103J/（kg?℃）×2.6kg×（100℃﹣20℃）＝7.392×105J，即水的內能增加了8.392×105J；
（3）天然氣完全燃燒放出的熱量：
Q放＝mq＝42×10﹣3kg×5.4×107J/kg＝2.848×106J；
燃?xì)庠畹男剩?br>η＝×100%＝。
答：（1）水的內能增加了7.392×105J；
（2）燃?xì)庠顭男适?0%。
【點評】本題主要考查了燃料完全燃燒放熱公式Q放＝mq、Q吸＝cmΔt＝cm（t﹣t0）和效率公式的掌握和運用，計算時注意：水吸收熱量、內能增加，水的內能增加值等于水吸收的熱量。
21．（7分）如圖所示的電路，其中R1的阻值為15Ω，電源電壓保持6V不變，電流表的量程為0～0.6A
（1）開關S閉合、S1斷開時，電流表的示數。
（2）開關S、S1都閉合時，保證電流表安全，電阻R2的最小阻值。
【分析】（1）由圖可知，開關S閉合、S1斷開時，只有R1工作，電流表測量的是通過R1的電流，知道電源電壓和R1的阻值，利用歐姆定律求出通過R1的電流，即電流表的示數；
（2）開關S、S1都閉合時，R1、R2并聯，根據并聯電路特點以及電流表所選量程可知R1、R2兩端的電壓和通過R2的最大電流，利用歐姆定律求出R2的最小阻值。
【解答】解：（1）由圖可知，開關S閉合、S1斷開時，只有R1工作，電流表測量的是通過R6的電流，
通過R1的電流：I1＝＝＝0.3A；
（2）開關S、S1都閉合時，R1、R7并聯，
根據電流表量程可知，干路的總電流最大為0.6A，
根據并聯電路的電流特點可知，通過電阻R3的最大電流I2＝I﹣I1＝3.6A﹣0.7A＝0.2A；
根據并聯電路的電壓特點可知，R6兩端的電壓U2＝U＝6V，
由歐姆定律可知，R7的最小阻值：R2＝＝＝30Ω。
答：（1）開關S閉合、S1斷開時，電流表的示數為0.4A；
（2）開關S、S1都閉合時，保證電流表安全2的最小阻值為30Ω。
【點評】本題考查并聯電路的特點、歐姆定律的應用，是一道電學基礎題。
六、綜合能力題（本大題3小題，共16分）
22．（4分）靜電復印技術已經逐漸走入人們的生活，如圖所示是利用身邊的素材來簡單模擬靜電復印原理的示意圖。請依據圖示及操作步驟，簡要說明其操作意圖。
A.找一塊塑料板，用絲綢快速摩擦整個板面；
B.用干燥的手指在塑料板上寫上一個“大”字；
C.將塑料板平放，上面均勻地撒上一層干木屑，再將塑料板緩慢豎起，一個“大”字就在塑料板上顯現出來了。
操作意圖：
A.通過摩擦使塑料板 帶電 ；
B.借助人體將“大”字部分的電荷導走，因?yàn)槿梭w是 導體 ；（填“導體”或“絕緣體”）
C.“大”字部分的干木屑滑落是因?yàn)槭艿? 重 力作用，其他部分的干木屑被吸引是因?yàn)? 帶電體能吸引輕小物體 。
【分析】用摩擦的方法可使物體帶電；人體是導體，能夠?qū)щ?；地球上的物體受重力作用；帶電體能吸引輕小物體。
【解答】解：找一塊塑料板，用絲綢快速摩擦整個板面；
由于人作為導體可以將電荷導走，因此用干燥的手指在塑料板上寫“大”字時；
由于帶電體能吸引輕小物體，所以在平放的塑料板上面均勻地撒上一層干木屑時；將塑料板緩慢豎起，由于沒有電荷吸引而在重力作用下滑落。
故答案為：帶電；導體；重。
【點評】本題考查了模擬靜電復印的原理，應用摩擦起電、人體能導電、帶電體能吸引輕小物體等知識可以正確答題。
23．（5分）圖甲為汽車倒車?yán)走_(dá)中的距離報警器的簡化電路圖。電源電壓恒為12V，R0為定值電阻，Rs為距離傳感器的核心部件，其阻值隨傳感器到障礙物距離變化的關系如圖乙所示。當傳感器到障礙物的距離為1.5m時，報警器開始報警
（1）由圖乙可知，開始報警時，Rs的阻值為 40 Ω；傳感器到障礙物的距離越近，Rs的阻值越 小 。
（2）R0的阻值為 20 Ω。
（3）當傳感器到障礙物的距離為1m時，R0兩端的電壓為 6 V。
（4）保持起始報警電流不變，若要增大起始報警距離，可行的做法有： 減小R0的阻值 （寫出一條即可）。
【分析】（1）從分析圖乙可知Rs的阻值和Rs的阻值與傳感器到障礙物距離的關系；
（2）結合歐姆定律和串聯電路特點計算出R0的阻值；
（3）先計算出電路中的電流，再用U＝IR計算出R0兩端電壓；
（4）結合歐姆定律分析增大起始報警距離，可行的做法。
【解答】解：（1）由圖乙可知，開始報警時，Rs的阻值為40Ω；從圖乙可知：傳感器到障礙物距離越近，Rs的阻值越小；
（2）報警器開始報警，此時電路中報警電流為0.2A＝＝60Ω，
R0的阻值：R7＝R﹣Rs＝60Ω﹣40Ω＝20Ω；
（3）當傳感器到障礙物距離為1m時Rs的阻值為20Ω，此時電路中的總電阻：R′＝Rs′+R0＝20Ω+20Ω＝40Ω，
電路中的電流：I′＝＝＝6.3A，
R0兩端電壓：U2＝I′R0＝0.4A×20Ω＝6V；
（4）增大起始報警距離時，Rs的阻值變大，保持起始報警電流不變，可以減小R0的阻值。
故答案為：（1）40；小；（2）20；（4）減小R6的阻值。
【點評】本題考查歐姆定律和電功率的應用，重點是掌握串聯電路特點和歐姆定律，有一定難度。
24．（7分）閱讀以下材料，回答問題。
熱敏電阻
熱敏電阻的阻值會隨著溫度的變化而變化，甲圖是熱敏電阻的實物圖，利用熱敏電阻的特性做成的溫度計熱隨溫度t變化的圖像如乙圖所示（為了方便計算，已將圖線做了近似處理），丙圖是用R熱做測溫探頭的某熱敏電阻溫度計的電路圖。其中電源電壓可在一定范圍內調節，R是阻值為100Ω的定值電阻。該電路的工作原理是：當保持通過R的電流不變時，R熱兩端電壓隨著電阻均勻變化（即隨溫度均勻變化），此時就可以把電壓表的刻度盤改成相應的溫度刻度盤，就可以直接從電壓表V表盤上讀出溫度值。測溫時熱放入待測溫度處，閉合開關，調節電源電壓，再?gòu)碾妷罕鞻表盤上讀出待測溫度t。
（1）熱敏電阻R是用 B 材料制成的。
A．超導體
B．半導體
C．合金
D．絕緣體
（2）根據測溫原理，測溫時，R兩端電壓保持不變?yōu)? 0.2 V，R熱兩端的電壓隨溫度的升高而 減小 （選填“增大”、“減小”或“不變”）；
（3）某次測溫過程中，電壓表的溫度刻度盤顯示的溫度是30℃，則對應原來的電壓刻度盤顯示的電壓值是 0.56 V，此時的電源電壓是 0.76 V；
（4）根據圖乙，可將R熱的阻值與溫度t視為一次函數關系，若電源電壓范圍為0.6V～1.0V，則可求出該溫度計的測溫范圍為： 15 ℃≤t≤ 40 ℃。
【分析】（1）根據短文知道，熱敏電阻R熱是用半導體材料制成的，據此分析；
（2）測溫時，電流表A的示數保持在2mA（2mA＝0.002A）不變，R是阻值為100Ω的定值電阻，根據歐姆定律得出R兩端電壓；
由圖乙知道，R熱的阻值隨溫度的升高而減小，因通過電路的電流不變，R熱的阻值變小，由U＝IR知道，R熱兩端的電壓隨溫度的升高而變化情況。
（3）由圖乙知道，電壓表顯示的溫度是30℃時，R熱的阻值為280Ω，因串聯電路總電阻等于各分電阻中，據此得出電路總電阻；
電流表A的示數保持在2mA不變，根據歐姆定律得出電壓表的示數和此時電源電壓；
（4）圖乙中R熱的阻值與溫度成一次函數關系，設為RT＝kt+b，根據已知數據得出函數關系；
由題意知道，電源電壓可在0.6V～1.0V之間調節，當電源的電壓U′＝0.6V時，熱敏電阻兩端的電壓，根據歐姆定律得出此時熱敏電阻的阻值和溫度；
當電源的電壓U″＝1.20V時，根據串聯電路的電壓特點得出熱敏電阻兩端的電壓，根據歐姆定律得出此時熱敏電阻的阻值，進而得出溫度及該溫度計的測溫范圍。
【解答】解：（1）熱敏電阻R熱是用半導體材料制成的，故選B。
（2）測溫時，電流表A的示數保持在2mA（2mA＝3.002A）不變，則R兩端電壓UR＝IR＝0.002A×100Ω＝0.8V，
由圖乙知道，R熱的阻值隨溫度的升高而減小，因通過電路的電流不變，R熱的阻值變小，由U＝IR知道，R熱兩端的電壓隨溫度的升高而減小。
（3）由圖乙知道，電壓表顯示的溫度是30℃時，R熱的阻值為280Ω，因串聯電路總電阻等于各分電阻中總＝R+R熱＝100Ω+280Ω＝380Ω，
電流表A的示數保持在2mA不變，則電壓表的示數UV＝IR熱＝0.002A×280Ω＝6.56V，
此時電源電壓
U＝IR總＝0.002A×380Ω＝0.76V
（4）圖乙中R熱的阻值與溫度成一次函數關系，設為RT＝kt+b
把t＝2℃、RT＝520Ω和t＝30℃、RT＝280Ω代入可得520Ω＝k×0℃+b，
280Ω＝k×30℃+b，
聯立等式可得
R熱＝﹣8Ω/℃×t+520Ω，
由題意知道，電源電壓可在8.6V～1.7V之間調節，熱敏電阻兩端的電壓
U1′＝U′﹣U2＝8.60V﹣0.20V＝0.40V，
此時熱敏電阻的阻值
，
由R熱＝﹣8Ω/℃×t+520Ω知道t′＝40℃，
當電源的電壓U″＝1.20V時，熱敏電阻兩端的電壓
U5″＝U″﹣U2＝1.00V﹣2.20V＝0.80V
此時熱敏電阻的阻值
由R熱＝﹣3Ω/℃×t+520Ω知道
t″＝15℃
若電源電壓范圍為0.6V～6.0V，則可知道。
故答案為：（1）B；（2）0.7；（3）0.56；（4）15。
【點評】本題考查歐姆定律的應用，是一道綜合題。
