人教版物理九年級全一冊 第18章電功率單元測試（無答案）

這是一份人教版物理九年級全一冊 第18章電功率單元測試（無答案），共9頁。

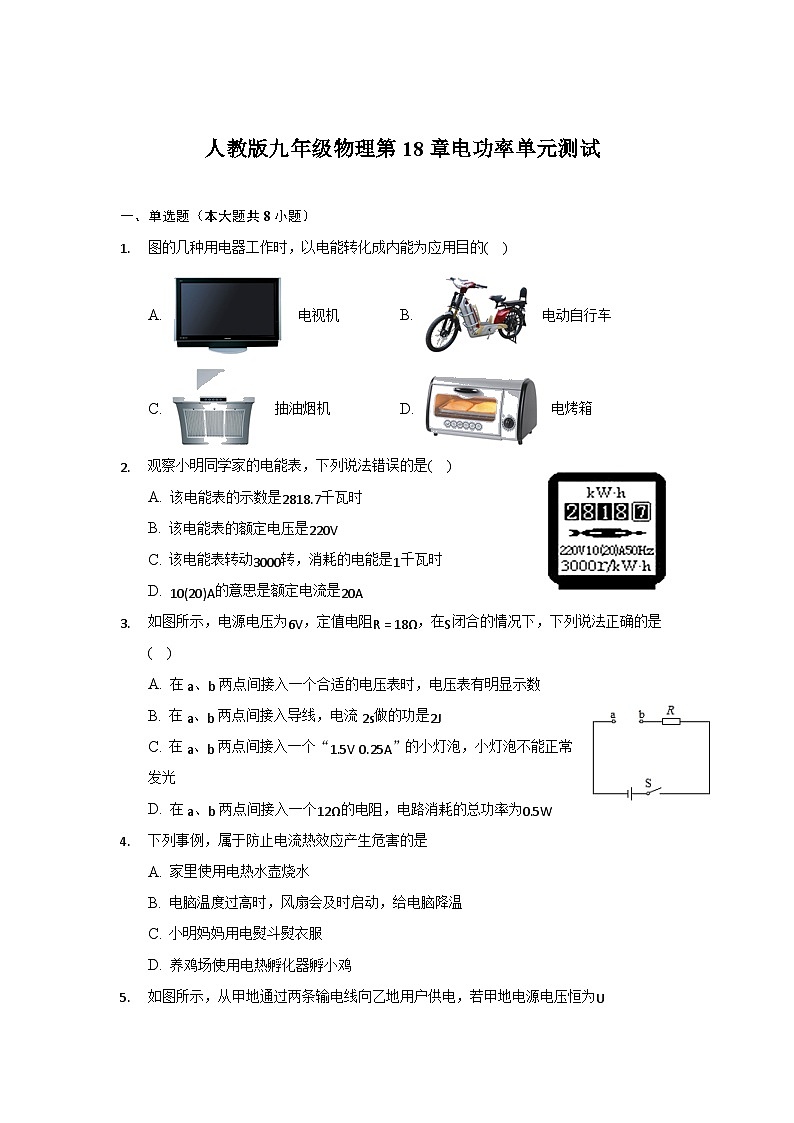

人教版九年級物理第18章電功率單元測試 一、單選題（本大題共8小題） 圖的幾種用電器工作時，以電能轉化成內能為應用目的(????) A. ??? 電視機 B. ?? 電動自行車C. ??? 抽油煙機 D. ?? 電烤箱 觀察小明同學家的電能表，下列說法錯誤的是(????)? A. 該電能表的示數是2818.7千瓦時B. 該電能表的額定電壓是220VC. 該電能表轉動3000轉，消耗的電能是1千瓦時D. 10(20)A的意思是額定電流是20A 如圖所示，電源電壓為6V，定值電阻R=18Ω，在S閉合的情況下，下列說法正確的是(????) A. 在?a、b?兩點間接入一個合適的電壓表時，電壓表有明顯示數B. 在?a、b?兩點間接入導線，電流?2s做的功是2JC. 在?a、b?兩點間接入一個“1.5V?0.25A”的小燈泡，小燈泡不能正常發光D. 在?a、b?兩點間接入一個12Ω的電阻，電路消耗的總功率為0.5W 下列事例，屬于防止電流熱效應產生危害的是 A. 家里使用電熱水壺?zé)?B. 電腦溫度過高時，風扇會及時啟動，給電腦降溫C. 小明媽媽用電熨斗熨衣服D. 養雞場使用電熱孵化器孵小雞 如圖所示，從甲地通過兩條輸電線向乙地用戶供電，若甲地電源電壓恒為U，輸電線的總電阻為r，當乙地用戶用電時，下列說法正確的是(????) A. 用戶使用的用電器兩端電壓為UB. 輸電線上消耗的電功率為U2/rC. 當用戶并聯使用的用電器增多時，用電器兩端的電壓升高D. 當用戶并聯使用的用電器增多時，輸電線上因發熱而損失的功率增大 將四個定值電阻a、b、c、d分別接入電路，測出相應的電阻兩端的電壓U和通過的電流I，把測得的數據在坐標系中描點，如圖所示。根據圖中信息判斷正確的是(????) 阻值相差最大的兩個電阻是a和d B. 阻值相差最小的兩個電阻是b和dC. 電功率相差最大的兩個電阻是a和c D. 電功率相差最小的兩個電阻是a和d 如圖所示的電路，電源電壓恒為6V，滑動變阻器的最大阻值為50Ω，閉合開關S，滑動變阻器滑片P置于a端時，電流表示數為0.6A，下列說法正確的是(????) A. 電阻R1的阻值為12ΩB. 滑片P在移動的過程中，電流表的最小示數為0.2AC. 當變阻器滑片P處于a端時，電壓表的示數為1VD. 當變阻器滑片P處于b端時，通電1min電阻R1產生的熱量為6J 如圖甲所示為天然氣泄漏檢測電路原理圖，電源電壓恒定，R0為定值電阻，氣敏傳感器兩端電壓UQ隨天然氣濃度C變化的關系如圖乙所示，則下列描述R0的功率P0和電路的總功率P隨天然氣濃度C變化的關系圖線中，可能正確的是? (????)  A. B. C. D. 二、填空題（本大題共5小題） LED燈具有節能、環保等特點，如圖所示是額定電壓為220V、額定功率為8.8W的LED燈泡，該燈泡的額定電流是______A，正常工作時的電阻是______Ω.與普通白熾燈相比，在達到相同亮度的條件下，LED燈大約可以節約80%的電能，則這個LED燈與功率為______W的白熾燈亮度相當。 額定電壓為2.5V的小燈泡連入如圖甲所示的電路中，電源電壓保持不變，滑動變阻器R0的最大電阻為10歐。閉合開關S，滑片從b端向a端滑動，直到小燈泡正常發光，得到如圖乙所示的I?U圖象。小燈泡的額定功率是______瓦；滑片在b端時小燈泡的電阻是______歐；電源電壓是______伏。 11 在“怎樣使兩個燈泡都亮起來”的活動中，小明采用如圖甲所示的方法連接，結果兩個燈泡都亮了。這時兩燈的連接方式是______。若電源電壓為3V，燈泡的規格均為“3V?0.6A”，則每個燈泡正常發光時的電阻是______Ω，若通過它的電流隨兩端電壓的變化關系如圖乙所示，則每個燈泡的實際功率是______W。 12 在“研究串聯電路特點”的實驗中，小熙采用如圖所示的方法連接后兩個燈泡都亮。若電源電壓為3V，燈泡的規格均為“2.5V?0.25A”，電路的總電阻是____Ω(設燈絲電阻不變)，電路中的電流____A，每個燈泡的實際功率是____W。 三、作圖題（本大題共2小題，共4.0分） 13學校物理興趣小組的同學用如圖所示的器材測量小燈泡電功率。已知待測小燈泡電阻大約5Ω左右，小燈泡的額定功率估計接近3W。請用筆畫出導線完成電路的連接。 14如圖所示，虛線框內有兩個阻值相同的定值電阻和一個開關S1，當開關S1閉合時，電路的總功率增加到原來的2倍，請畫出兩種可能的連接電路圖。四、實驗探究題（本大題共3小題） 15在“測量小燈泡電功率”的實驗中，器材有：蓄電池組(電壓為6V)、小燈泡(銘牌上標有“4.5V”字樣，正常發光時的電阻約15Ω)?；瑒?dòng)變阻器、電流表、電壓表、開關、導線等。 (1)圖甲是連接的部分電路，請你用筆畫線代替導線，將電路連接完整。(2)某同學連接好電路，閉合開關，發現燈泡不亮，電壓表示數很小。電流表有明顯偏轉，則原因可能是______ A.燈泡與底座接觸不良B.燈泡被短路C.滑動變阻器的電阻太大D.滑動變阻器的接線松脫(3)當電壓表示數為4.5V時，電流表示數如圖乙所示，則電流值為______ A，可計算出燈泡正常發光的電功率為______ W。(4)完成上述的實驗后，小華同學測量另一只額定電壓為U1的小燈泡的額定電功率，發現電流表?yè)p壞不能使用。她利用阻值己知的定值電阻R0，設計了如圖丙所示的電路，操作如下：①閉合開關S、S1，斷開S2，調節滑動變阻器，使電壓表的示數為U1；②保持滑動變阻器滑片位置不變，______ (填寫開關S、S1和S2的狀態)，讀出電壓表示數為U2；③小燈泡的額定功率P額= ______ 。(用U1、U2和R0表示) 16用如圖所示的裝置探究“電流通過導體產生的熱量與電流的關系”，相同燒瓶?jī)?nèi)裝滿了煤油。 燒瓶中裝入的煤油是______ (選填“導體”或“絕緣體”)。 (2)為達到實驗?zāi)康模x用的兩電阻絲R1與R2的阻值應______ (選填“相等”或“不相等”)，通過R1的電流______ 通過R2的電流(選填“大于”或“小于”)。 17 某同學做“測量小燈泡的電功率”和“探究電流與電壓、電阻的關系”實驗，電源電壓恒定，小燈泡的額定電壓為2.5V。(1)按圖甲連接電路，將滑片移到滑動變阻器的阻值最大處，閉合開關，記錄兩表示數；移動滑片，觀察并記錄多組數據，繪制如圖乙所示的U–I圖像，則小燈泡的額定功率為______W。當電流表示數為I0(I0/=/
