人教版九年級物理全一冊 第二十章 電與磁【章節提升檢測】（原卷版）

這是一份人教版九年級物理全一冊 第二十章 電與磁【章節提升檢測】（原卷版），文件包含人教版九年級物理全一冊第二十章電與磁章節提升檢測原卷版docx、人教版九年級物理全一冊第二十章電與磁章節提升檢測解析版docx等2份試卷配套教學資源，其中試卷共25頁， 歡迎下載使用。

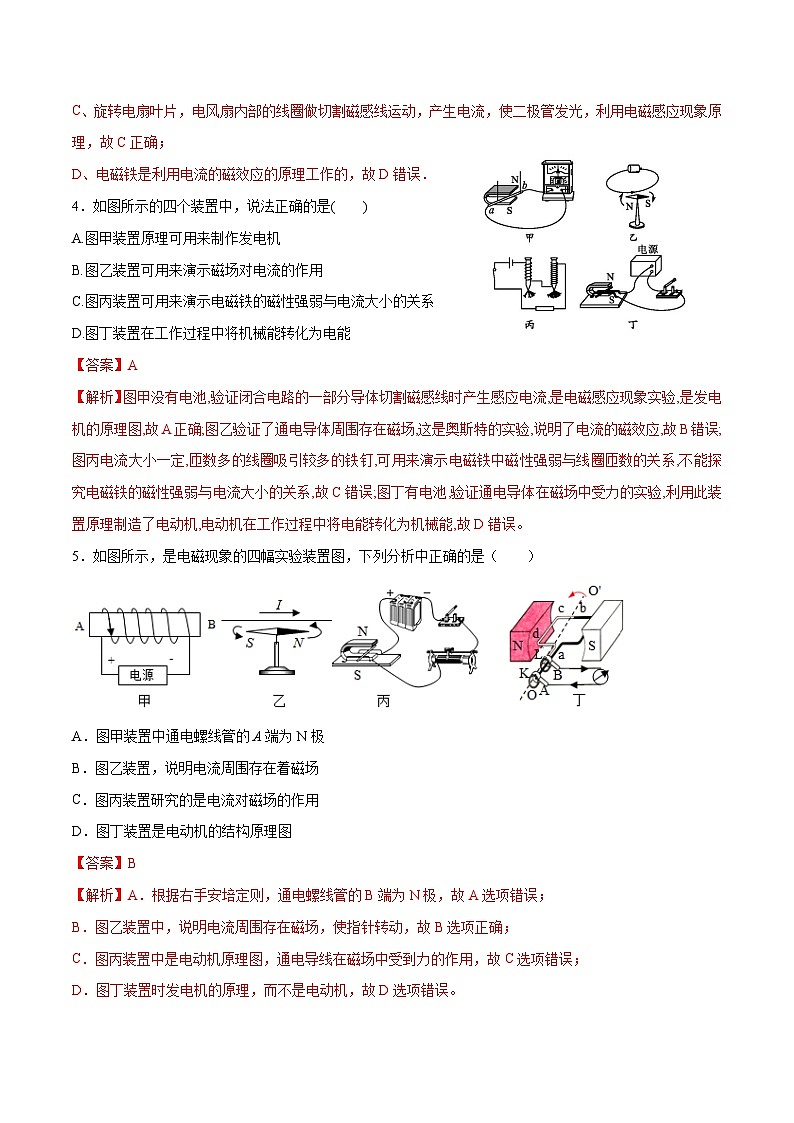

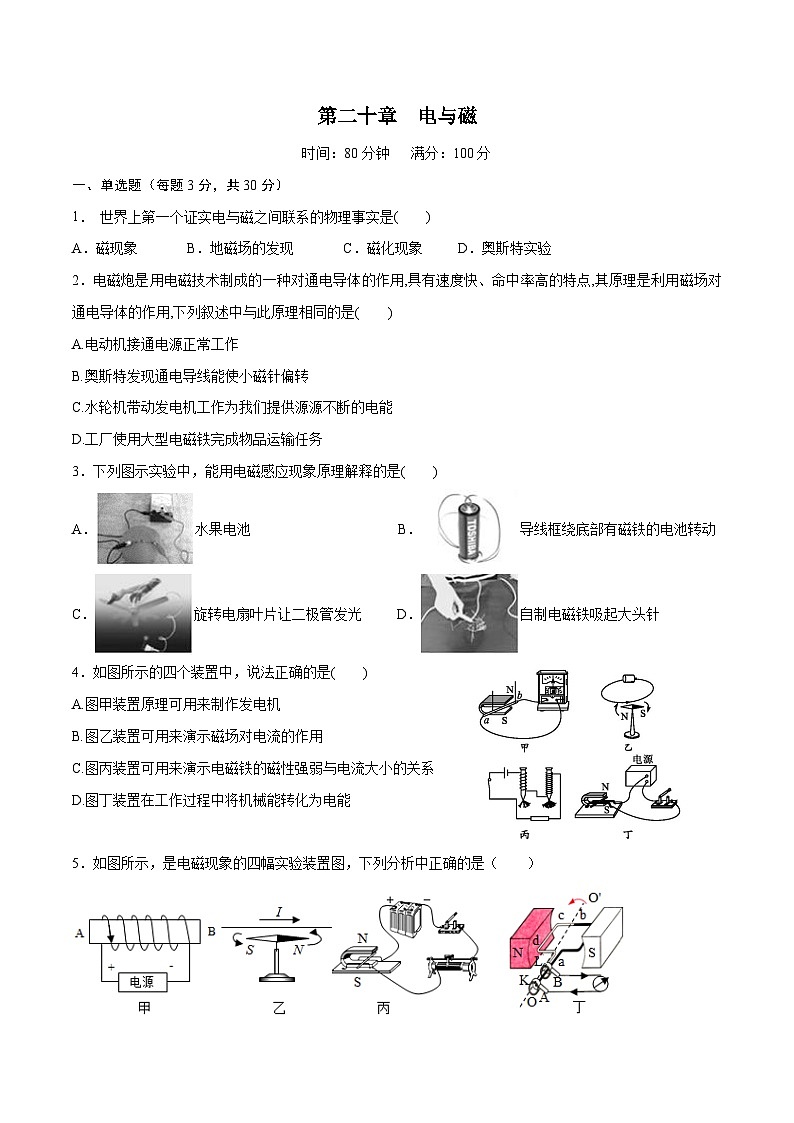

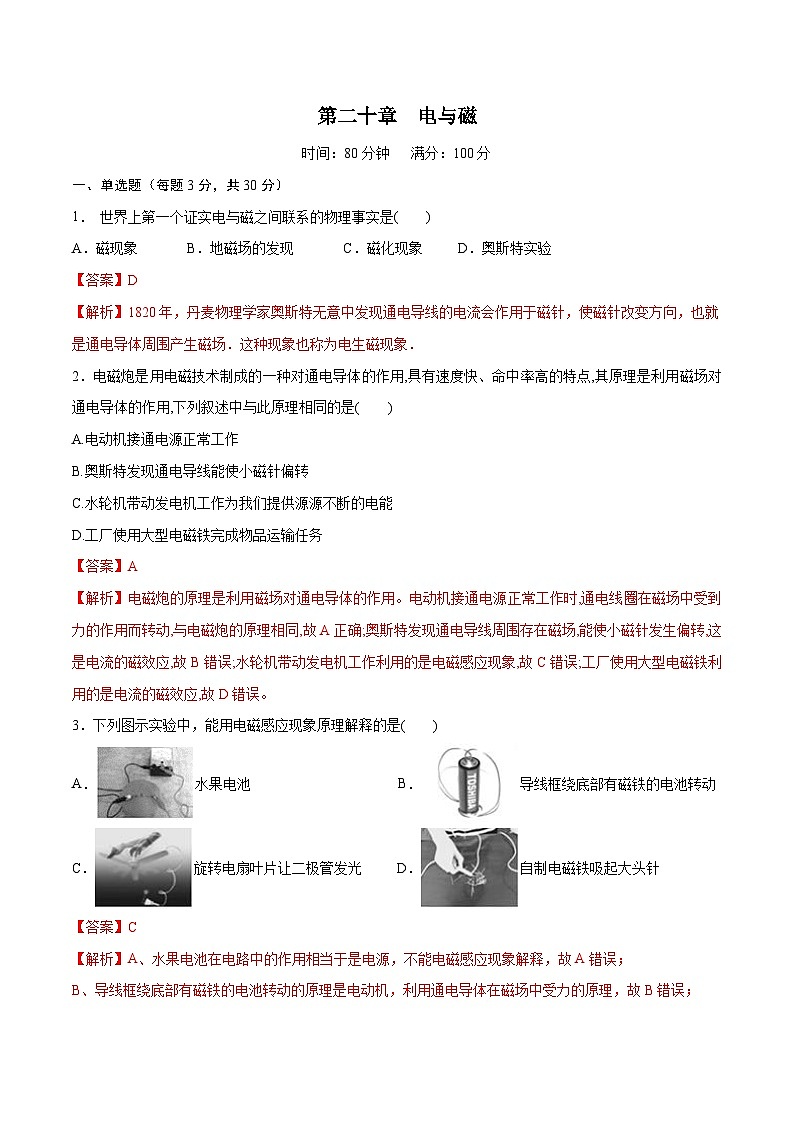

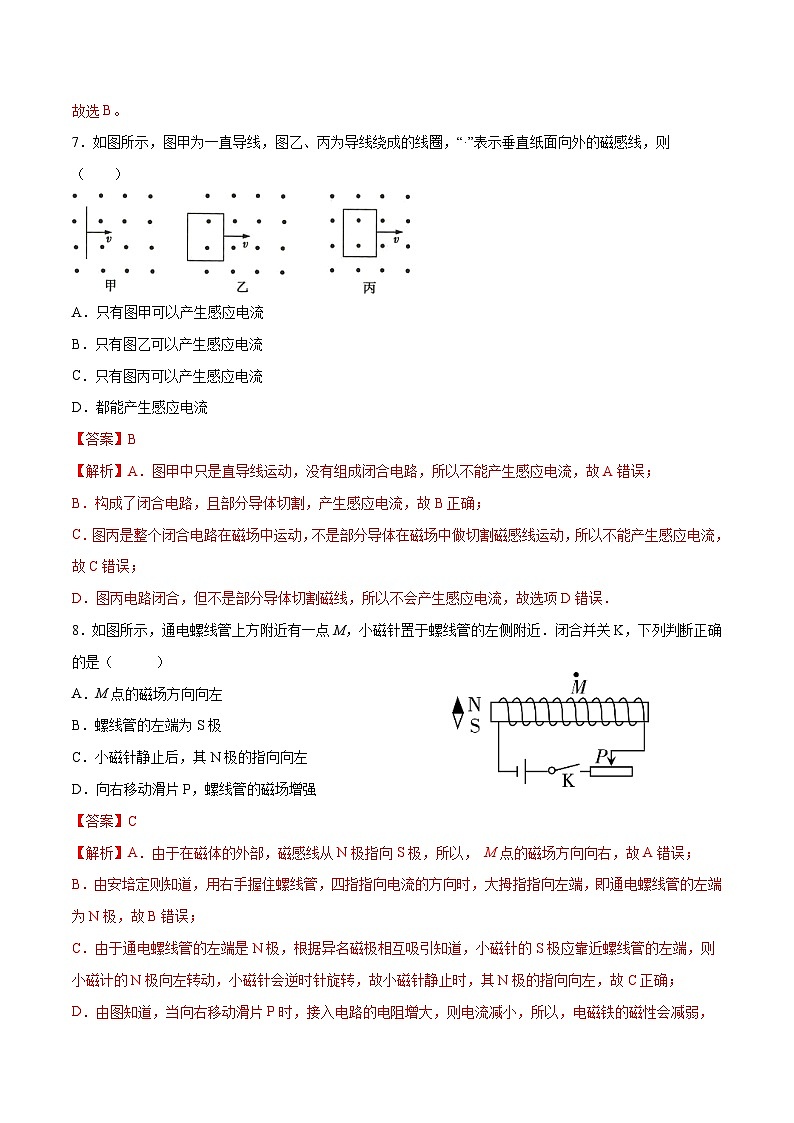

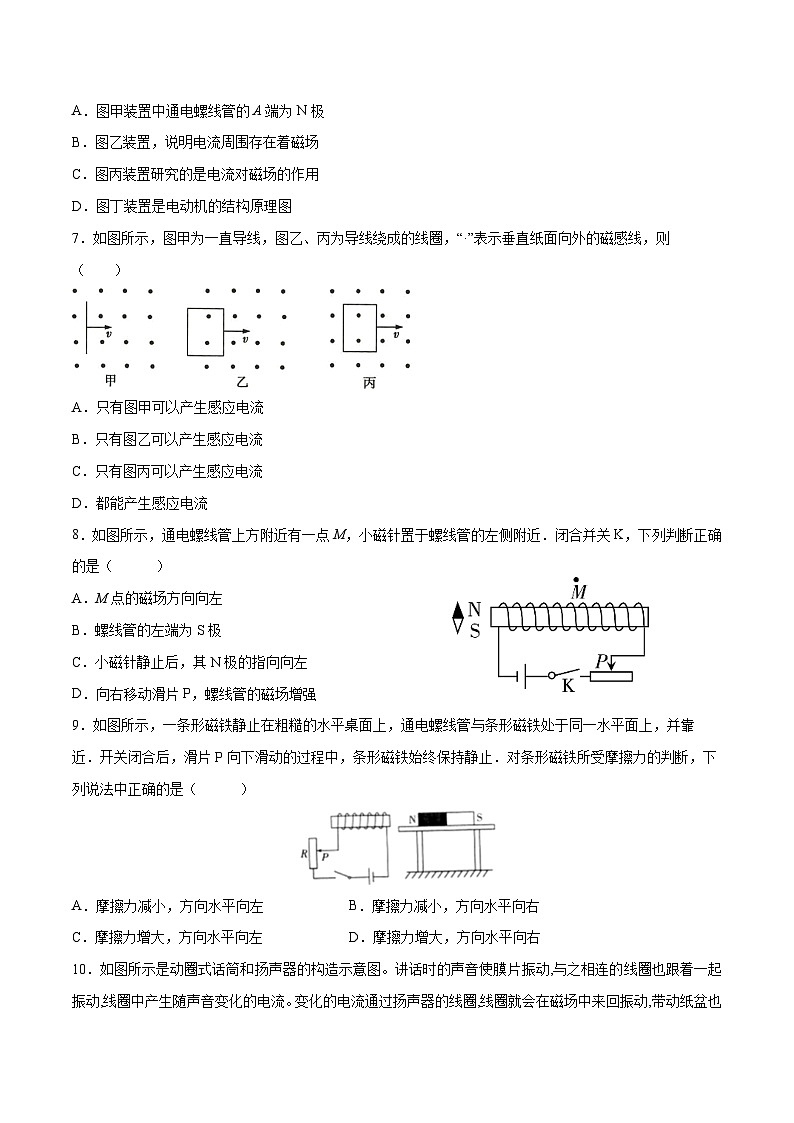

第二十章 電與磁 時間：80分鐘 滿分：100分 一、單選題（每題3分，共30分） 1． 世界上第一個證實電與磁之間聯系的物理事實是(　　) A．磁現象 B．地磁場的發現 C．磁化現象 D．奧斯特實驗 2．電磁炮是用電磁技術制成的一種對通電導體的作用,具有速度快、命中率高的特點,其原理是利用磁場對通電導體的作用,下列敘述中與此原理相同的是(　　) A.電動機接通電源正常工作 B.奧斯特發現通電導線能使小磁針偏轉 C.水輪機帶動發電機工作為我們提供源源不斷的電能 D.工廠使用大型電磁鐵完成物品運輸任務 3．下列圖示實驗中，能用電磁感應現象原理解釋的是(　　) A．水果電池 B．導線框繞底部有磁鐵的電池轉動 C．旋轉電扇葉片讓二極管發光 D．自制電磁鐵吸起大頭針 4．如圖所示的四個裝置中，說法正確的是(　　) A.圖甲裝置原理可用來制作發電機 B.圖乙裝置可用來演示磁場對電流的作用 C.圖丙裝置可用來演示電磁鐵的磁性強弱與電流大小的關系 D.圖丁裝置在工作過程中將機械能轉化為電能 5．如圖所示，是電磁現象的四幅實驗裝置圖，下列分析中正確的是（　?。? A．圖甲裝置中通電螺線管的A端為N極 B．圖乙裝置，說明電流周?chē)嬖谥艌?chǎng) C．圖丙裝置研究的是電流對磁場的作用 D．圖丁裝置是電動機的結構原理圖 7．如圖所示，圖甲為一直導線，圖乙、丙為導線繞成的線圈，“·”表示垂直紙面向外的磁感線，則（ ） A．只有圖甲可以產生感應電流 B．只有圖乙可以產生感應電流 C．只有圖丙可以產生感應電流 D．都能產生感應電流 8．如圖所示，通電螺線管上方附近有一點M，小磁針置于螺線管的左側附近．閉合并關K，下列判斷正確的是（ ） A．M點的磁場方向向左 B．螺線管的左端為S極 C．小磁針靜止后，其N(xiāo)極的指向向左 D．向右移動滑片P，螺線管的磁場增強 9．如圖所示，一條形磁鐵靜止在粗糙的水平桌面上，通電螺線管與條形磁鐵處于同一水平面上，并靠近．開關閉合后，滑片P向下滑動的過程中，條形磁鐵始終保持靜止．對條形磁鐵所受摩擦力的判斷，下列說法中正確的是（ ） A．摩擦力減小，方向水平向左 B．摩擦力減小，方向水平向右 C．摩擦力增大，方向水平向左 D．摩擦力增大，方向水平向右 10．如圖所示是動圈式話筒和揚聲器的構造示意圖。講話時的聲音使膜片振動,與之相連的線圈也跟著一起振動,線圈中產生隨聲音變化的電流。變化的電流通過揚聲器的線圈,線圈就會在磁場中來回振動,帶動紙盆也來回振動發出聲音。根據以上敘述,下列說法正確的是(　　) A.揚聲器的線圈振動是因?yàn)橥妼?dǎo)線在磁場中受到力的作用 B.動圈式話筒是把電能轉化成機械能的一種裝置 C.電風扇的工作原理與動圈式話筒的工作原理相同 D.揚聲器的工作原理是法拉第發現的電磁感應現象 二、填空題。（每題1分，共18分） 11．磁懸浮列車的車廂和鐵軌上分別安放磁體,使它們的兩極相對,利用了磁極間相互作用的　　　　　力,使列車離開地面,消除了車體與軌道之間的　　　　　力。? 12．如圖甲所示,當閉合開關后,部分導體在磁場中做切割磁感線運動時,電流表指針會發生偏轉;如圖乙所示,當閉合開關后,通電導體棒在磁場中受力向左運動。其中電動機的工作原理與圖　　　　相同。發電機的工作原理與圖　　　　(兩空均選填“甲”或“乙”)相同。? 13．如圖，螺線管的上方放置一個小磁針，螺線管左方的水平地面上放置一個鐵塊。閉合開關后，鐵塊靜止不動，小磁針在磁場的作用下會發生轉動，它的周?chē)鷂___ （填“有”或“無"）磁感線，小磁針靜止時左端為_(kāi)______填“S”“或“N”）極。當滑片P向左滑動時，鐵塊受到的摩擦力的大小將____ （填 “變大”、“變小”或“不變"）。 14．如圖所示的電路中，當開關S撥到a后，電磁鐵左端為_(kāi)_____極，小磁針靜止時，B端是______極；當開關S由a撥到b，調節滑動變阻器，使電流表的示數仍保持不變，則電磁鐵的磁性______（選填 “增強”、“不變”或“減弱”）。 15．如圖，R為熱敏電阻，其阻值隨溫度的升高而減小，用此熱敏電阻和電磁繼電器組成的一個簡單恒溫箱控制電路，當線圈中的電流達到一設定值時，銜鐵被吸合，加熱器停止工作，實現溫控。 （1）恒溫箱內的加熱器應該接在______（AB/CD）之間； （2）如果將滑動變阻器R'向左移動少許，恒溫箱內的恒定溫度將_______（升高/降低）。 16．如圖所示是電動機的工作原理圖,如果實現線圈平穩、連續不停地轉動,需要安裝一個叫　　　　　　的元件,安裝上此元件后,若把圖中的電源換成小燈泡,快速轉動線圈,小燈泡會發光,這是利用了　　　　　　　　原理。? 16．如甲、乙兩圖所示,能說明電動機工作原理的是圖　　　　,如圖丙所示,在電磁鐵正上方用彈簧掛著一條形磁鐵,當開關S閉合后,在滑片P由b端向a端滑動過程中,彈簧長度　　　　(選填“變長”或“縮短”)。? 17．揚聲器是把電信號轉換成聲信號的一種裝置，如圖所示是揚聲器構造示意圖。當線圈中通過變化電流時，線圈受到變化的________力作用，從而帶動與線圈相連的紙盒振動，于是揚聲器就發出了聲音，揚聲器從原理上與________大致相同（選填“電動機”或“發電機”）。 三、作圖題（每題3分，共9分） 18．標出如圖所示電磁鐵的N、S極及電源的正、負極。 19．如圖所示,根據圖中信息,標出通電螺線管的N極、磁感線方向和電源的正極。 20．如圖,在螺線管上方用彈簧懸掛一根條形磁鐵。閉合開關S后,彈簧的伸長量減小,請?jiān)趫D中括號內分別標出螺線管A的N、S極和電源的+、-極。 四、實驗題（27分） 21．（8分）小明在探究“怎樣產生感應電流”的實驗中,用導線將金屬棒、開關、靈敏電流計連接成如圖所示的電路。請你參與探究并回答下列問題; （1）懸掛金屬棒靜置于U形磁鐵的磁場中,此時兩極正對區域磁感線的箭頭方向是豎直向　　　　(選填“上”或“下”)。? （2）靈敏電流計的作用是用來檢測　　　　　　　　的。若閉合開關后并未發現電流計指針偏轉,經檢查器材均完好,各器材間連接無誤,那么接下來你認為最應該關注的器材是　　　　　　。? （3）小明認為是原來磁鐵的磁性太弱所致,他提出更換磁性更強的磁鐵,就在他移動原磁鐵時,你發現電流計的指針出現了晃動,你認為接下來最應該做什么來找到讓電流計指針偏轉的原因　　　　　　　　　　　　　　 　　　　　　　　　　　　　　　　。(僅寫出最應該進行的一步操作)? （4）就根據上述探究過程,小明就說:“我們找到產生感應電流的秘密了!”此時你對小明的“成果發布”作何評價? 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　。? 22．（12分）如圖是“探究什么情況下磁可以生電”的裝置，用棉線將一段導體AB懸掛起來，放置于蹄形磁體的磁場中，再用導線把導體AB和靈敏電流計連接起來，組成了閉合電路? （1）該實驗中，靈敏電流計的作用是______?______? （2）確認靈敏電流計能正常工作后，某同學發現，無論導體AB在磁場中怎樣運動，靈敏電流計的指針均不見發生偏轉?其主要原因可能是______?______? （3）在教師的指導下，興趣小組對實驗進行完善后，觀察到的現象如下表所示，由此可知，閉合電路的一部分導體在磁場中做______運動時，電路中會產生感應電流。 （4）比較第4、5（或6、7）次實驗可以得出 ? （5）在此實驗過程中，能量轉化情況是______?利用這一原理，人們?cè)谏a(chǎn)生活中制成了______? 23．（7分）在研究“磁場對通電導體的作用”的實驗中： （1）如圖甲所示，把金屬桿ab放在磁場里，閉合開關，觀察到金屬桿ab向右運動，利用此現象原理人們制成了______（選填“電動機”或“發電機”）； （2）改變磁場方向或電流方向，觀察到的實驗現象記錄在表格中。分析第______（填實驗序號）次數據可知，通電金屬桿在磁場中受力方向與磁場方向有關；分析第1與3或2與4次數據可知______； （3）如圖乙所示，閉合開關，讓金屬桿cd做切割磁感線運動，此時金屬桿ab______（選填“會”或“不會”）受到力的作用。 五、閱讀理解題（每空2分，共16分） 24．閱讀以下材料，回答問題． 指南針是我國古代的四大發明之一．司南是春秋戰國時期發明的一種指南針，如圖甲所示，它由青銅盤和磁勺組成，磁勺放置在光滑青銅盤的中心，可以自由轉動．古文《論衡·是應篇》中記載：“司南之杓，投之于地，其柢指南”．司南的作用，放在地上，它的勺柄靜止時指向南方．磁勺能夠指示方向，是利用了地磁場對磁勺的作用 （1）若假想地磁場是由地球內部一塊大磁鐵產生的，圖乙和丙所示的兩個示意圖中，能合理描述這塊大磁鐵的是______． （2）司南的勺柄應為該磁體的____(選填“N”或“S”)極． （3）某物理研究所嘗試?yán)靡粔K天然磁石制作一具“司南”，圖丁所示為天然磁石的磁感線分布情況，則應將磁石的______(選填“A”、“B”、“C”或“D”)處打磨成勺柄． （4）把天然磁石按照正確方法打磨成磁勺后，放在粗糙的木盤上，使磁勺水平自由轉動直至最終靜止，但磁勺勺柄總不能正確指南．將粗糙木盤換成較光滑的青銅盤才略有改善．這是因?yàn)榇派缀捅P(pán)子之間的______影響了實驗效果． 25．閱讀《直流輸電和交流輸電》 直流輸電和交流輸電 “直流電”(簡稱DC)是大小和方向都不變的電流．實驗室里常用的干電池形成的電流就是直流電流．交流電(簡稱AC)的電流方向隨時間作周期性變化．我們常見的電燈、電動機等用的電都是交流電． 輸電過程中，要輸送較大的電功率，可以增大電流，也可以增大電壓(根據電功率公式)．而電流愈大，輸電線路發熱就愈厲害，損失的功率就愈多，因而輸電時通常采用增大電壓的方法．交流電可以方便地通過變壓器升高和降低電壓，這給配送電能帶來極大的方便，這也是交流電與直流電相比所具有的獨特優勢．我國使用的交流電，一般頻率是50 Hz，意思就是 1 s內完成周期性(完全重復)性變化的次數為50次．交流輸電要求所有的 發電機保持同步運行并且有足夠穩定性，這不易解決，但直流輸電在這方面具有調節快速，運行可靠的優勢． 隨著科學的發展，為了解決交流輸電存在的問題，尋求更合理的輸電方式，人們現在開始嘗試采用直流超高壓輸電．發電站發出的電和用戶用的電仍然是交流電，只是在遠距離輸電中，采用換流設備，把交流高壓變成直流高壓進行輸電． 根據上述材料回答問題． （1）騎自行車時，左腳踏腳蹬的運動可以看做是周期性運動，假如某人騎自行車時左腳踏著腳蹬在1s內轉了2圈，則他左腳運動的頻率為_(kāi)_____Hz. （2）未來會采用________輸電，其優點是__________________．(寫出一條即可) 實驗序號磁體(磁極)放置方式導體AB運動情況電流計指針偏轉情況1上N下S靜止不偏轉2豎直向上運動不偏轉3豎直向下運動不偏轉4上N下S向左運動向右偏轉5向右運動向左偏轉6上S下N向左運動向左偏轉7向右運動向右偏轉實驗序號1234磁場方向向下向上向下向上電流方向b----ab----aa----ba----bab運動方向右左左右
