廣東省江門市怡福中學2023-2024學年九年級上學期期中考試物理試題(含答案)

這是一份廣東省江門市怡福中學2023-2024學年九年級上學期期中考試物理試題(含答案)，共12頁。試卷主要包含了選擇題，填空題，作圖題，實驗題，計算題，綜合題等內容，歡迎下載使用。

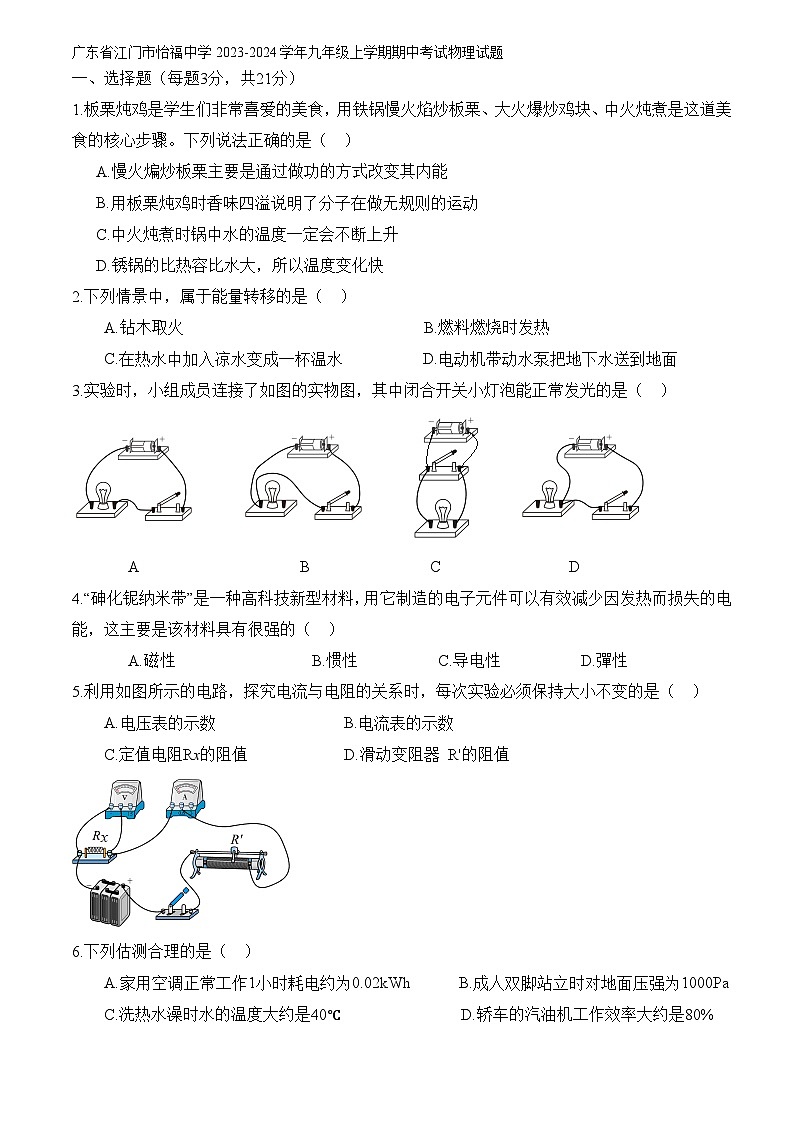

1.板栗燉雞是學生們非常喜愛的美食，用鐵鍋慢火焰炒板栗、大火爆炒雞塊、中火燉煮是這道美食的核心步驟。下列說法正確的是（ ）
A.慢火煸炒板栗主要是通過做功的方式改變其內能
B.用板栗燉雞時香味四溢說明了分子在做無規則的運動
C.中火燉煮時鍋中水的溫度一定會不斷上升
D.銹鍋的比熱容比水大，所以溫度變化快
2.下列情景中，屬于能量轉移的是（ ）
A.鉆木取火 B.燃料燃燒時發熱
C.在熱水中加入涼水變成一杯溫水 D.電動機帶動水泵把地下水送到地面
3.實驗時，小組成員連接了如圖的實物圖，其中閉合開關小燈泡能正常發光的是（ ）

A B C D
4.“砷化鈮納米帶”是一種高科技新型材料，用它制造的電子元件可以有效減少因發熱而損失的電能，這主要是該材料具有很強的（ ）
A.磁性 B.慣性 C.導電性 D.彈性
5.利用如圖所示的電路，探究電流與電阻的關系時，每次實驗必須保持大小不變的是（ ）
A.電壓表的示數 B.電流表的示數
C.定值電阻Rx的阻值 D.滑動變阻器 R'的阻值
6.下列估測合理的是（ ）
A.家用空調正常工作1小時耗電約為0.02kWh B.成人雙腳站立時對地面壓強為1000Pa
C.洗熱水澡時水的溫度大約是40℃ D.轎車的汽油機工作效率大約是80%

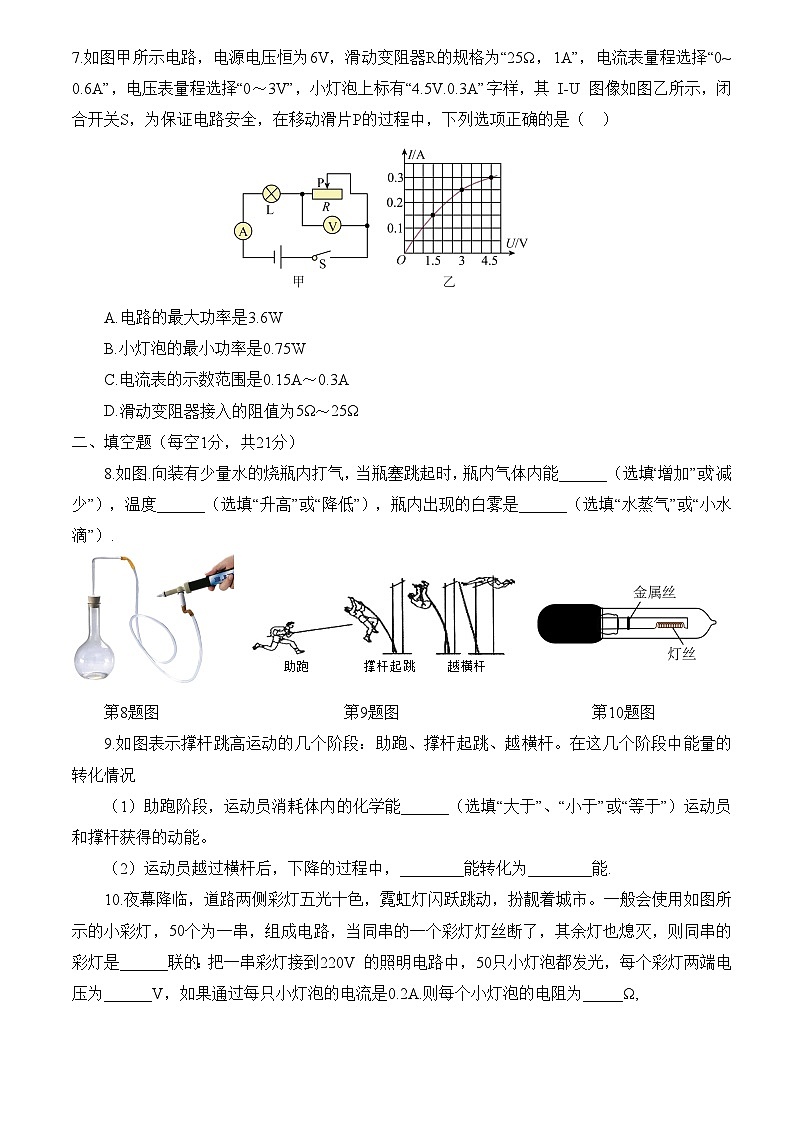

7.如圖甲所示電路，電源電壓恒為6V，滑動變阻器R的規格為“25Ω，1A”，電流表量程選擇“0~ 0.6A”，電壓表量程選擇“0～3V”，小燈泡上標有“”字樣，其 I-U 圖像如圖乙所示，閉合開關S，為保證電路安全，在移動滑片P的過程中，下列選項正確的是（ ）
A.電路的最大功率是3.6W
B.小燈泡的最小功率是0.75W
C.電流表的示數范圍是0.15A～0.3A
D.滑動變阻器接入的阻值為5Ω～25Ω
二、填空題（每空1分，共21分）
8.如圖.向裝有少量水的燒瓶內打氣，當瓶塞跳起時，瓶內氣體內能______（選填“增加”或“減少”），溫度______（選填“升高”或“降低”），瓶內出現的白霧是______（選填“水蒸氣”或“小水滴”）.

第8題圖 第9題圖 第10題圖
9.如圖表示撐桿跳高運動的幾個階段：助跑、撐桿起跳、越橫桿。在這幾個階段中能量的轉化情況
（1）助跑階段，運動員消耗體內的化學能______（選填“大于”、“小于”或“等于”）運動員和撐桿獲得的動能。
（2）運動員越過橫桿后，下降的過程中，________能轉化為________能.
10.夜幕降臨，道路兩側彩燈五光十色，霓虹燈閃躍跳動，扮靚著城市。一般會使用如圖所示的小彩燈，50個為一串，組成電路，當同串的一個彩燈燈絲斷了，其余燈也熄滅，則同串的彩燈是______聯的：把一串彩燈接到220V 的照明電路中，50只小燈泡都發光，每個彩燈兩端電壓為______V，如果通過每只小燈泡的電流是0.2A.則每個小燈泡的電阻為_____Ω,

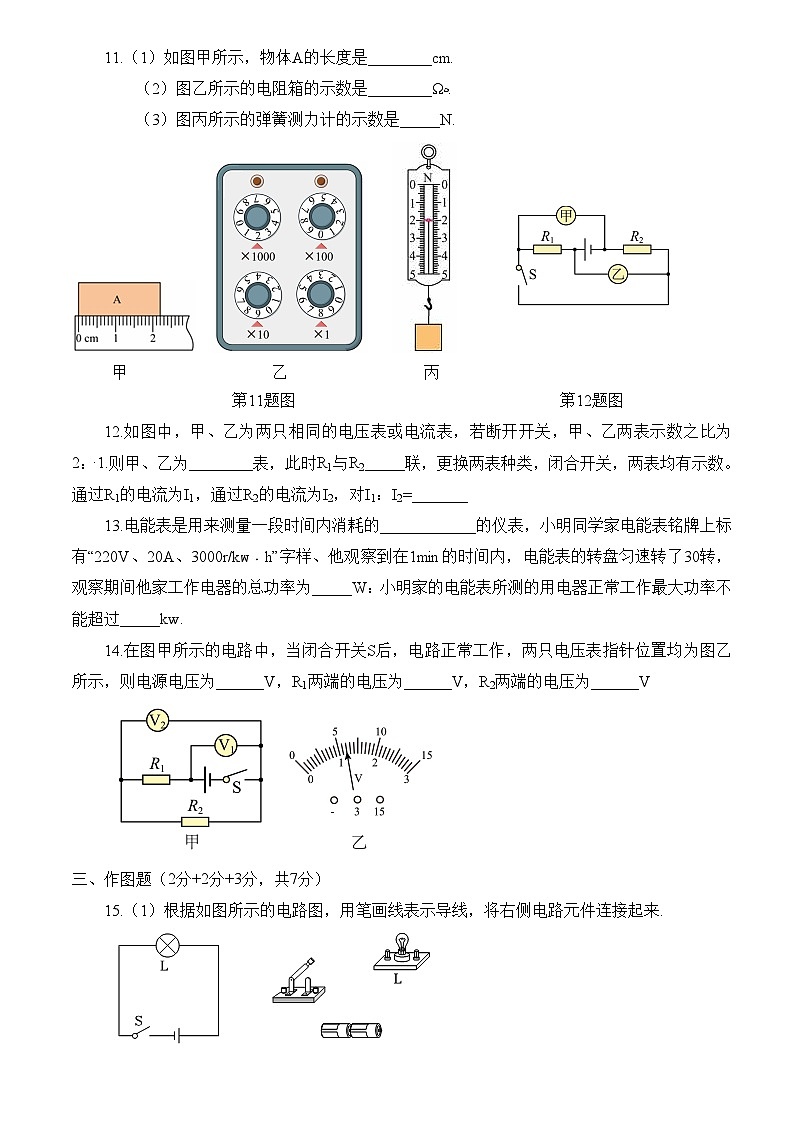

11.（1）如圖甲所示，物體A的長度是________cm.
（2）圖乙所示的電阻箱的示數是________Ω?.
（3）圖丙所示的彈簧測力計的示數是_____N.

第11題圖 第12題圖
12.如圖中，甲、乙為兩只相同的電壓表或電流表，若斷開開關，甲、乙兩表示數之比為2：·1.則甲、乙為________表，此時R1與R2_____聯，更換兩表種類，閉合開關，兩表均有示數。通過R1的電流為I1，通過R2的電流為I2，對I1：I2=_______
13.電能表是用來測量一段時間內消耗的____________的儀表，小明同學家電能表銘牌上標有“220V、20A、3000r/kw﹒h”字樣、他觀察到在1min的時間內，電能表的轉盤勻速轉了30轉，觀察期間他家工作電器的總功率為_____W：小明家的電能表所測的用電器正常工作最大功率不能超過_____kw.
14.在圖甲所示的電路中，當閉合開關S后，電路正常工作，兩只電壓表指針位置均為圖乙所示，則電源電壓為______V，R1兩端的電壓為______V，R2兩端的電壓為______V
三、作圖題（2分+2分+3分，共7分）
15.（1）根據如圖所示的電路圖，用筆畫線表示導線，將右側電路元件連接起來.
（2）請根據如圖所示的實物圖，畫出對應的電路圖。

（3）圖甲是一款可充電無線電動拖地機，閉合開關S后，拖地機主體前端的電動機即可帶動抹布擦地，旁邊的燈可在打掃較暗處時輔助照明，該燈只有在拖地機擦地過程中才能使用，不能單獨工作請根據以上信息，將圖乙中的電路圖補充完整
四、實驗題（共 19分）
16.（7分）在“比較不同液體的吸熱能力”實驗中
（1）除了圖中所示器材，還需要的測量儀器有天平和________；
（2）在甲裝置中，分別給初溫相同且________相等的水和食用油加熱；
（3）這個實驗中由于熱量看不見摸不著，我們用____________來表示吸收熱量的多少，這種方法叫做轉換法
（4）在甲裝置中，兩種液體升高相同的溫度，給____加熱時間更長說明該物質的比熱容大
（5）乙裝置中兩個相同燒杯裝有相同質量的水，燈中煤油和酒精的質量相等，進行“比較煤油和酒精的熱值大小關系”實驗。實驗數據如表：分析數據可知：熱值較大的是______（煤油或酒猜）：
（6）通過實驗數據直接計算出燃料的熱值將___________（選填“偏大”或“偏小”），原因是：____________________
17.（6分）小明利用如圖甲所示的電路探究電流跟電阻的關系。已知電源電壓為6V 且保持不變，實驗用到的電阻阻值分別為5Ω、10Ω、15Ω、20Ω、25Ω.
（1）（2分）請根據圖甲將圖乙所示的實物電路連接完整（導線不允許交叉）.
（2）實驗中多次改變R的阻值，調節滑動變阻器的滑片，使電壓表示數保持不變，記下電流表的示數，得到如圖丙所示的電流I隨電阻R變化的圖象。
①由圖丙的圖象可以得出結論：電壓一定時，______________________________；
②上述實驗中，小明用5Ω的電阻做完實驗后，接下來的操作是__________________，將10Ω的電阻接入電路，閉合開關，移動滑片，使電壓表示數為______V時，讀出電流表的示數。
（3）為完成整個實驗，應該選取最大阻值不小于______Ω的滑動變阻器
18.（6分）如圖甲是小鑫同學“探究串聯由路電流規律”的實驗電路圖：

（1）連接電路時，開關S應該處于_______狀態.
（2）實驗中，選擇兩個小燈泡的規格應該是______（選填“相同”或“不相同”）的。
（3）小鑫同學在實驗中測得的三個不同位置的電流值如下表所示。有一個位置的電流測量明顯有誤。錯誤的數據是______A.造成這一錯誤的原因是________________________。
（4）改正錯誤后，本實驗得出的結論是：____________________________。
（5）小鑫進行實驗時，在閉合開關前發現電流表如圖乙所示，則存在的問題是___________。
五、計算題（共13分）
19.小鳴想估算一下他家每天燒水、做飯需要的熱量，于是他仔細記錄好家里每天燒水、做飯、炒菜需要的時間，并把它折算成燒水的時間，相當于每天將50kg、20℃的水燒到 80℃.
[水的比熱容為c=4.2×103/ J（kg﹒℃），煤氣的熱值是 q=2×107J/m3]
（1）小鳴家每天燒水、做飯、炒菜需要多少熱量？
（2）小鳴家每天共使用2 m3煤氣，這些煤氣完全燃燒可以放出多少熱量？
（3）小鳴家煤氣爐的效率是多大？
20.如圖所示是小明家新購買的電熱水壺及其銘牌。請通過計算回答下列問題（忽略溫度對電阻的影響）：
（1）電熱水壺正常工作時的電流是多少？
（2）該電熱水壺正常工作時的電阻為多大？
（3）當用電高峰時電熱水壺兩端的實際電壓只有200V.此時電熱水壺的實際功率是多少W？
六、綜合題（共19分）
21.（6分）中國空間站太空投課
2022年3月23日下午，“天宮課堂”第二課在中國空間站開講，仍是由神舟十三號飛行乘組航天員翟志剛、王亞平、葉光富相互配合進行授課。在軌演示了太空“冰雪”實驗、液橋演示實驗、水油分離實驗、太空拋物實驗等一系列炫酷又好玩的實驗。
（1）如圖1所示，在天宮課堂“液橋”實驗中，兩塊透明板上的水球接觸后合成一個，說明分子間存在_________：然后將兩塊透明板分開，中間形成一個長約10cm的液橋，如果這個實驗在地面上完成，液橋的最大長度會_________（變長/不變/變短），這是因?yàn)槭艿搅薩______影響。
（2）在太空拋物實驗中，冰墩墩充當了回“助教”，它被拋出去之后，并沒有像在地面上一樣掉落，而是沿著原來拋出的方向近似__________________做運動。
（3）如題圖 2 所示，王亞平做了一個有關浮力的實驗，在太空中，乒乓球并沒有像在地面一學浮在水面，而是停留在了水中，說明乒乓球_________浮力。（選填“受到”或“沒有受到”）原因是水處于“失重”狀態，對沒入其中的物體沒有壓強和壓力。所以在空間站，如果在裝滿水的礦泉水瓶底扎一個小孔（瓶蓋沒蓋上），會出現的現象是______________.
A.水從瓶里噴出
B.氣泡鉆進瓶里
C.水不會從瓶里噴出，氣泡也不會鉆進水里
22.（7分）閱讀短文并回答下列問題。
熱敏電阻溫度計
熱敏電阻是用半導體材料制成的電阻，其阻值隨溫度的變化而變化。如圖甲所示為某型號熱敏電材阻的實物圖，阻值隨溫度升高而變小的，稱為負溫度系數熱敏電阻；阻值隨溫度升高而變大的，稱為正溫度系數熱敏電阻。利用熱敏電阻的特性做成的溫度計，叫做熱敏電阻溫度計.
如圖乙所示為熱敏電阻R1的阻值隨溫度t變化的圖像（為一次函數），圖丙是用R1做測溫探頭的某熱敏電阻溫度計的電路圖，其中電源電壓可在0.60V~1.20V之間調節，R2為定值電阻，阻值為100Ω.該電路工作原理是：當保持通過R1的電流不變時，R1兩端的電壓隨電阻均勻變化（即隨溫度均勻變化），故只需將電壓表V1表盤的刻度改成相應的溫度刻度，就可以直接從V1表盤上讀出溫度值。測量時，將R1放入待測溫度處，閉合開關，調節電源電壓，使V2表的示數保持0.20V不變（即電路中的電流保持2mA不變），再從V1表盤上讀出待測溫度t.
（1）熱敏電阻R1是____（選填“正”成“負”）溫度系數熱敏電阻，在標準大氣壓下，將R1放入冰水混合物中時，R1的阻值是_____Ω.在探究電流與電壓關系的實驗中，____（選填“能”或“不能”）用熱敏電阻R1代替定值電阻。
（2）測濕時，保持R2兩端電壓為0.20V，R1端的電壓隨溫度升高而________（選填“變大”“變小”或“不變”）
（3）某次測濕時，V1表盤上顯示的溫度是30℃，此時電路中電流為_______A，電源電壓為______V.
（4）該熱敏電阻能測量的最高溫度為____℃.
23.（6分）閱讀下面的短文，回答問題。
電熱膜
電熱膜是一種新型的電熱器件，如圖1所示是一種常見的電熱膜。電熱膜是在絕緣的聚陽膜表面，經過特殊工藝加工形成的一條條薄的導電墨線，導電圖線兩端與金風導線相連，形成網狀結構。其內部結構如圖 2 所示。
電熱膜通電工作時沒有發紅、熾熱現象產生，所以電熱膜本身溫度并不太高，不品氧化，使用壽命長，在制造電熱膜時，會出現不同區域?qū)щ娔€厚度不均勻的現象。導電墨線電阻隨溫度變化的關系如圖 3 所示，這種溫度特性的優點是，它不會因厚度不均勻而出現嚴重發熱不均、局部過熱的現象，這是電熱絲所不具備的，它保證了電熱膜各處的溫度均勻。
（1）電熱膜取暖器工作時，室內空氣溫度升高是通過_____方式增加空氣內能的.
（2）如圖 2 所示電熱膜電路，導電墨線的連接方式是________聯，正常工作時金屬導線中A、B 處電流分別為IA和IB，則IA_____IB，（填“”）.
（3）某根導電墨線的局部導電材料脫落，如圖4C部分，這根導電墨線的電阻________（選填“變大”、“變小”或“不變”），
（4）電熱膜不會因厚度不均而出現局部過熱的現象，原因是導電墨線電阻隨溫度的升高而________（選填“變大”、“變小”或“不變”），
（5）導電墨線電阻隨溫度變化的關系如圖3所示，這種溫度特性的優點是，它不會因厚度不均勻而出現嚴重發熱不均、局部過熱的現象，這是電熱絲所不具備的，它保證了電熱膜各處的溫度______________.
參考答案
一、選擇題（每題3分，共21分）
二、填空題（每空1分，共21分）
8. 減少；降低；小水滴
9. 大于；重力勢； 動
10. 串；4.4；20
11. 2.20；2098；2.0
12. 電流表；并；1：1
13. 電能；600；4.4
14. 6；4.8；1.2
三、作圖題（2分+2分+3分，共7分）
15.（1）如圖所示：
（2）如圖所示：
（3）如圖所示：
四、實驗題（共 19分）
16.（1）秒表
（2）質量；
（3）吸收的熱量
（4）水
（5）煤油
（6）偏小；存在熱量的散失
17. （1）如圖所示：
（2）①電流與電阻成反比
②斷開開關，將滑動變阻器滑片移到最大阻值處；2.5
（3）35
18. （1）斷開
（2）不相同
（3）0.16；接的電流表的小量程卻按照大量程讀數了
（4）串聯電路各處的電流相等
（5）電流表正負接線柱接反了
五、計算題（共13分）
19.解：（1）水吸收的熱量：
（2）2m3煤氣完全燃燒放出的熱量：
（3）小鳴家煤氣爐的效率為：
答：（1）小鳴家每天燒水、做飯、炒菜需要1.26 × 107J熱量；
（2）2m3煤氣完全燃燒可以放出4 × 107J熱量；
（3）小鳴家煤氣爐的效率是31.5%。
20.解：（1）由P=UI可得，電熱水壺正常工作時的電流：
（2）由可得，該電水壺正常工作時的電阻：
（3）當用電高峰時電熱水壺兩端的實際電壓只有200V時，電熱水壺的實際功率：
答：（1）電熱水壺正常工作時的電流是5.5A；
（2）該電水壺正常工作時的電阻為40Ω；
（3）當用電高峰時電熱水壺兩端的實際電壓只有200V時，電熱水壺的實際功率是1000w。
六、綜合題（共19分）
21. （1）引力；變短；重力
（2）勻速直線
（3）沒有受到；C
22. （1）負；520；不能
（2）變小
（3）2×10-3；0.76
（4）40
23. （1）熱傳遞
（2）并 ；
