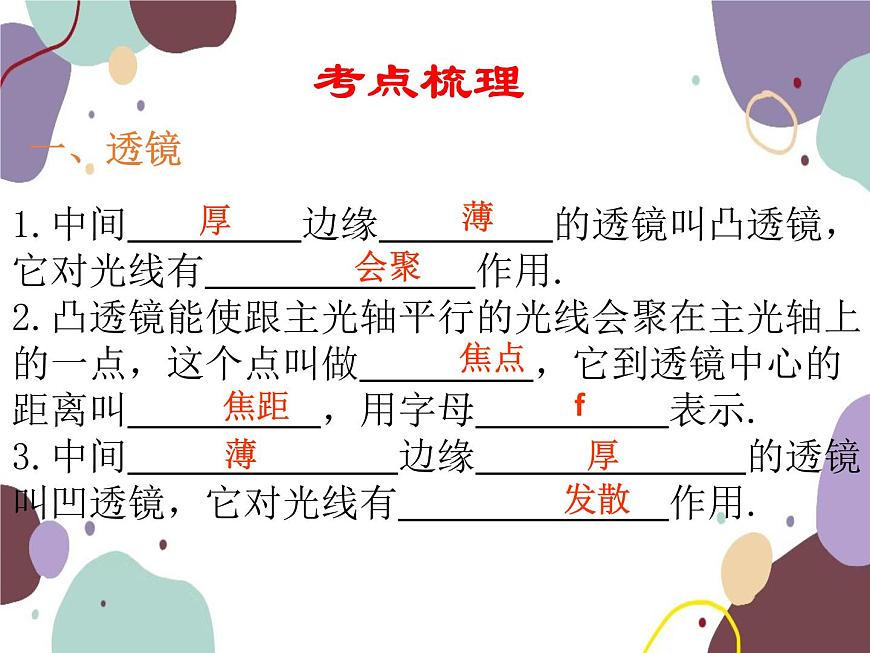

1.中間 邊緣 的透鏡叫凸透鏡，它對光線有 作用.2.凸透鏡能使跟主光軸平行的光線會聚在主光軸上的一點，這個點叫做 ，它到透鏡中心的距離叫 ，用字母 表示.3.中間 邊緣 的透鏡叫凹透鏡，它對光線有 作用.

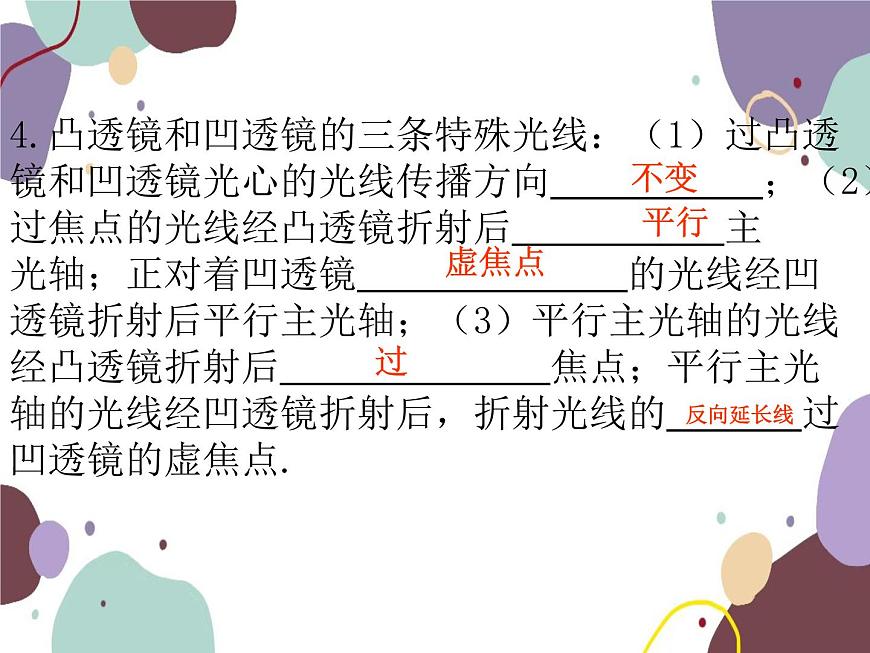

4.凸透鏡和凹透鏡的三條特殊光線：（1）過凸透鏡和凹透鏡光心的光線傳播方向 ；（2）過焦點的光線經凸透鏡折射后 主光軸；正對著凹透鏡 的光線經凹透鏡折射后平行主光軸；（3）平行主光軸的光線經凸透鏡折射后 焦點；平行主光軸的光線經凹透鏡折射后，折射光線的 過凹透鏡的虛焦點.

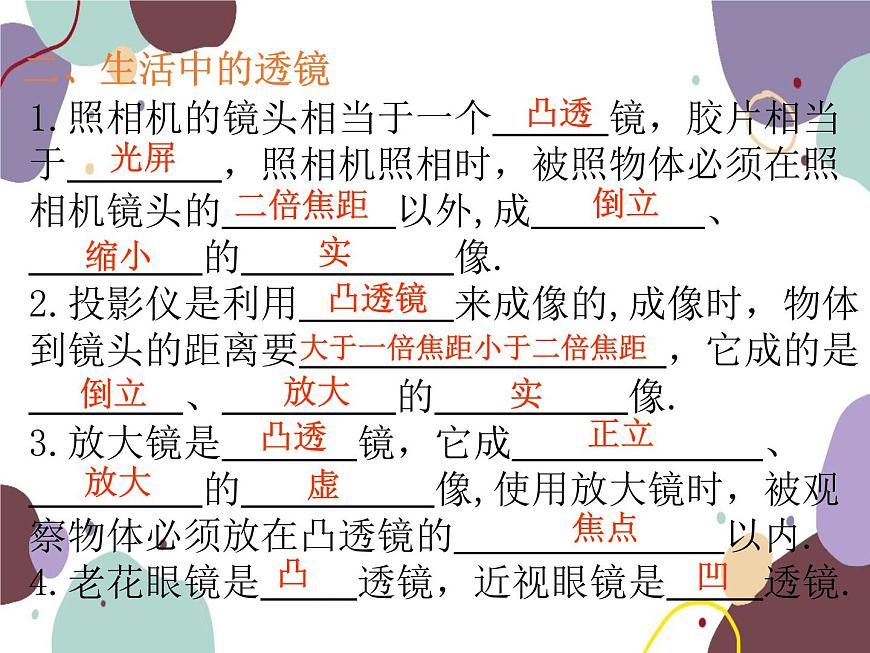

1.照相機的鏡頭相當于一個 鏡，膠片相當于 ，照相機照相時，被照物體必須在照相機鏡頭的 以外,成 、 的 像.2.投影儀是利用 來成像的,成像時，物體到鏡頭的距離要 ，它成的是 、 的 像.3.放大鏡是 鏡，它成 、 的 像,使用放大鏡時，被觀察物體必須放在凸透鏡的 以內.4.老花眼鏡是 透鏡，近視眼鏡是 透鏡.
大于一倍焦距小于二倍焦距

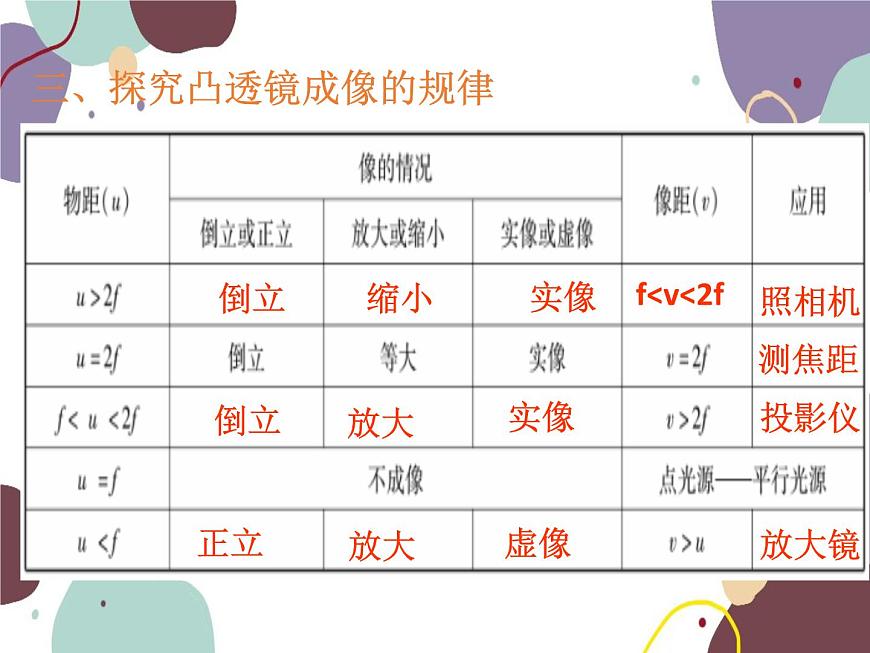

三、探究凸透鏡成像的規律

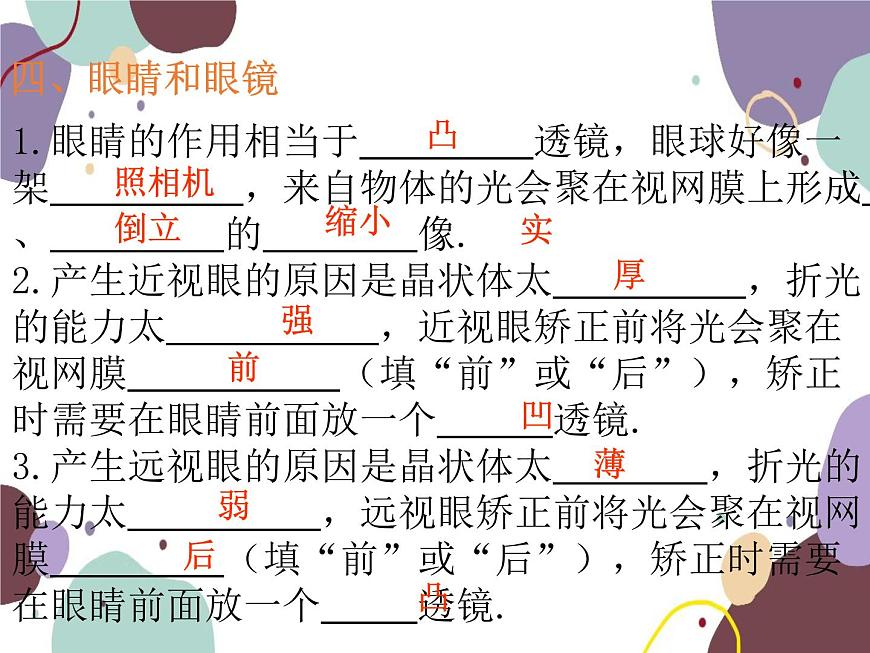

1.眼睛的作用相當于 透鏡，眼球好像一架 ，來自物體的光會聚在視網膜上形成 、 的 像.2.產生近視眼的原因是晶狀體太 ，折光的能力太 ，近視眼矯正前將光會聚在視網膜 （填“前”或“后”），矯正時需要在眼睛前面放一個 透鏡.3.產生遠視眼的原因是晶狀體太 ，折光的能力太 ，遠視眼矯正前將光會聚在視網膜 （填“前”或“后”），矯正時需要在眼睛前面放一個 透鏡.

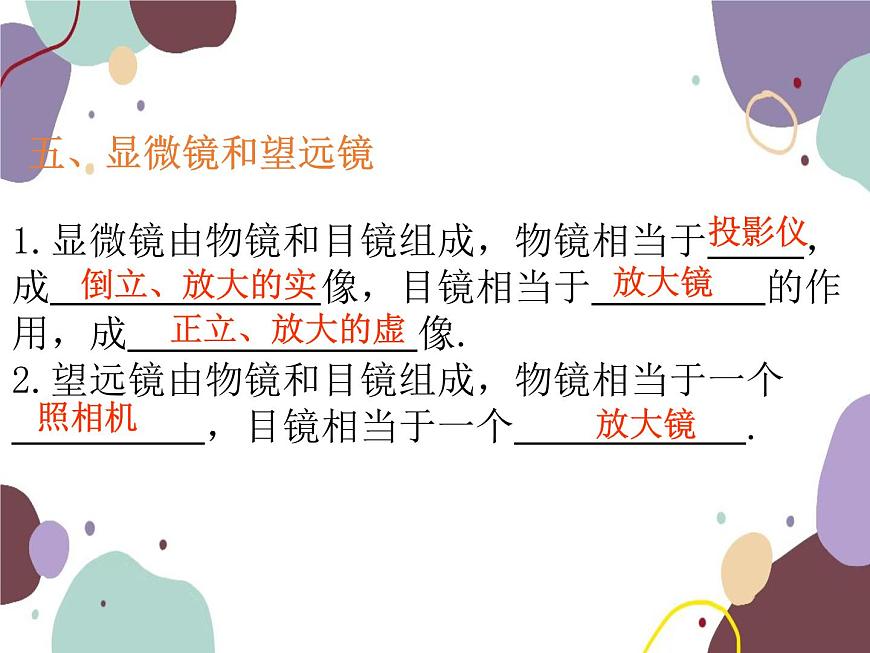

1.顯微鏡由物鏡和目鏡組成，物鏡相當于 ，成 像，目鏡相當于 的作用，成 像.2.望遠鏡由物鏡和目鏡組成，物鏡相當于一個 ，目鏡相當于一個 .
剖 析 重 點 實 驗
例.(2019，沈陽)在“探究凸透鏡成像的規律”的實驗中，如圖所示，小明用高為4 cm的發光體(由發光二極管組成)作為物體，把凸透鏡固定在光具座50 cm刻度線處不動．表是小明記錄的凸透鏡成實像時的部分實驗數據(數據記錄時取整數)：
(1)分析表中數據可知，實驗中所用凸透鏡的焦距為 cm.(2)在第3次實驗時，將光屏移到光具座 cm刻度線處，光屏上會出現清晰的像．此時，如果小明不小心用手指尖觸碰到了凸透鏡，光屏上 選填“會”或“不會”)出現手指尖的像．(3)根據實驗數據推測，當把物體放在光具座“0”刻度線處時，物體通過凸透鏡所成實像的高度 (選填“大于”“小于”或“等于”)2 cm.
(4)小明完成實驗后，又找來一個裝有水的圓柱形玻璃瓶，把一支鉛筆放在玻璃瓶的一側，透過瓶和水可以看到那支筆，如圖乙所示．將鉛筆由靠近玻璃瓶的位置向遠處慢慢移動的過程中，鉛筆所成像的 (選填“長短”“粗細”或“筆尖朝向”)一直不會有明顯的變化．
例1 芳芳在做探究“凸透鏡成像規律”的實驗： (1)如圖1所示，一束平行于凸透鏡主光軸的光線經過凸透鏡后，在光屏上形成了一個最小、最亮的光斑.由圖1可知，凸透鏡對光線具有 作用，該凸透鏡的焦距是 cm.
(2)點燃蠟燭后，調節燭焰中心、 中心和光屏中心大致在同一高度上，其目的是 .（3）若在實驗時，無論怎樣移動光屏，在光屏上都得不到像，請你指出一條可能的原因： . (4)如圖2所示，芳芳將蠟燭移至光具座上20 cm刻度線處，移動光屏，直到燭焰在光屏上成清晰的像，則該像是 (填“放大”、“等大”或“縮小”)的實像，生活中的 就是利用這個規律制成的.
蠟燭在焦點以內或蠟燭在焦點上或燭焰、凸透鏡、光屏的中心不在同一高度或蠟燭到凸透鏡的距離稍大于焦距
(5)芳芳將蠟燭移至光具座上35 cm刻度線處，在凸透鏡位置不變時，要在光屏上成清晰的像，光屏應向 （填“靠近”或“遠離”）凸透鏡方向移動，直到燭焰在光屏上成清晰的像，則該像是 (填“倒立”或“正立”)的實像，生活中的 就是利用這個規律制成的.(6)芳芳將蠟燭移至光具座上45 cm刻度線處，她從凸透鏡的右側通過凸透鏡可以看到燭焰 (填“倒立”或“正立”)的像，此時 (填“能”或“不能”)在光屏上接收到清晰的像，生活中的 就是利用這個規律制成的.
(7)實驗過程中，燃燒的蠟燭在不斷縮短，導致光屏上的像向 (填“上”或“下”)移動.為了使?fàn)T焰的像能成在光屏中央，在不更換實驗器材的情況下，請寫出一種可行的方法： ．(8)在上述實驗過程中，當光屏上出現倒立、放大的像時，芳芳用不透光的物體擋住凸透鏡的左半部，此時光屏上的像將( )A.像的大小、形狀不變，像的亮度變暗B.像的左半部消失C.像的右半部消失D.像縮小一半
將蠟燭向上調節（或?qū)⑼雇哥R向下調節或?qū)⒐馄料蛏险{(diào)節）
（9）如果保持蠟燭和凸透鏡的位置不變，把光屏向右移動一小段距離后，要想在光屏上再次得到清晰的像，可在蠟燭與凸透鏡之間放一個 （填“近視眼鏡”或“遠視眼鏡”）． (10)芳芳同學所在的小組對上述實驗裝置用由幾個發光二極管做成的“R”字樣作發光體，你認為其好處是 (寫出一點即可).
（11）芳芳用若干發光二極管組成形狀如“R”的發光物體，與凸透鏡和光屏依次組裝到光具座上并調整好（圖3甲），移動光屏直到在光屏上成清晰的像為止.此時發光物體在光屏上所成的像是圖3乙中的（ ）
（1）平行光線經凸透鏡折射后，會聚于焦點，光具座上刻度尺的分度值是1 mm，凸透鏡底座中心和光屏底座中心間的距離為10 cm，故凸透鏡的焦點是10 cm.(2)實驗前應該將燭焰、凸透鏡、光屏中心調到同一高度，目的是使像成在光屏中央.（3）無論怎樣移動光屏，在光屏上都得不到像，可能的原因有：①蠟燭在焦點以內；②蠟燭在焦點上；③燭焰、凸透鏡、光屏的中心不在同一高度；④蠟燭到凸透鏡的距離稍大于焦距，成像在很遠的地方，光具座的光屏無法移到該位置.
（4）當蠟燭移至光具座上20 cm刻度線處時，物距是50 cm-20 cm=30 cm，遠大于二倍焦距，所以在光屏上成倒立、縮小的實像.照相機就是根據這一規律制成的.（5）當蠟燭移至光具座上35 cm刻度線處時，物距是50 cm-35 cm=15 cm，大于一倍焦距小于二倍焦距，所以在光屏上成倒立、放大的實像.由于像變大，即像距變大，所以光屏應向遠離凸透鏡方向移動.投影儀就是根據這一規律制成的.（6）當蠟燭移至光具座上45 cm刻度線處時，物距是50 cm-45 cm=5 cm，小于一倍焦距，所以此時成倒立、放大的虛像，不能在光屏上呈現.放大鏡就是根據這一規律制成的.
（7）由于光屏上的實像是倒立的，當燭焰向下運動時，像應該向上運動.為了在光屏上得到清晰的像，應將蠟燭向上調節（或?qū)⑼雇哥R向下調節或?qū)⒐馄料蛏险{(diào)節）.（8）凸透鏡成實像是由物體射出的光入射到凸透鏡上，經凸透鏡折射后的所有折射光線會聚形成的，當透鏡被擋住一部分后，還會有光線入射到透鏡上，還能成完整的像，只是折射光少了，由于會聚成像的光線少了，故像的性質不變，只是像將變暗.
（9）物距不變，像距變大，凸透鏡的折光能力要弱些，應戴近視眼鏡.(10)發光二極管具有以下優點：可以增加成像物體的亮度；像不會晃動，更加穩定；能觀察像物左右顛倒的關系.(11)物距大于一倍焦距小于二倍焦距，在光屏上成倒立、放大的實像，像相對物體上下顛倒，左右相反.
例1.(2019，西寧)如圖所示，作出光線通過凸透鏡和凹透鏡的完整光路．
一、透鏡的三條特殊光線
例2.(2019，遂寧)如圖，OA是光源S發出的一條經平面鏡反射后的反射光線，反射光線OA經過了凸透鏡焦點F.請作出OA的入射光線和經凸透鏡折射后的折射光線．
平行于凸透鏡主光軸的光線，經過凸透鏡后，折射光線必定經過凸透鏡的焦點；過焦點的光線通過凸透鏡后，必定平行于主光軸.凹透鏡對光線具有發散作用，射向凹透鏡另一側的焦點的光線經折射后，折射光線平行于主光軸；過光心的光線，其傳播方向不改變.
（1）凸透鏡三條特殊光線的作圖：①通過焦點的光線經凸透鏡折射后將平行于主光軸．②平行于主光軸的光線經凸透鏡折射后將過焦點．③過光心的光線經凸透鏡折射后傳播方向不改變．（2）凹透鏡三條特殊光線的作圖：①延長線過另一側焦點的光線經凹透鏡折射后將平行于主光軸．②平行于主光軸的光線經凹透鏡折射后，其折射光線的反向延長線過焦點．③過光心的光線經凹透鏡折射后傳播方向不改變．
例2 （2014?菏澤）請在圖7的方框中填入合適的透鏡.
答案：甲是凸透鏡，乙是凹透鏡.
二、 理解凸透鏡對光線的會聚作用，凹透鏡對光線的發散作用
會聚和發散是折射光線相對于入射光線而言的.若折射光線相對于入射光線變窄即會聚，就是凸透鏡.若折射光線相對于入射光線變寬即發散，就是凹透鏡.這就是會聚和發散的真正含義，也是凸透鏡、凹透鏡最有力的判據.
請在圖8的方框內畫出合適的透鏡.
例3 奶奶用放大鏡看報時，為了看到更大的清晰的像，她常常這樣做（ ）A.報與放大鏡不動，眼睛離報遠些B.報與眼睛不動，放大鏡離報遠一些C.報與放大鏡不動，眼睛離報近一些D.報與眼睛不動，放大鏡離報近一些
三、 凸透鏡成實像和虛像時的特點
放大鏡是凸透鏡，由凸透鏡成像實驗可以看出，當物體在一倍焦距以內成虛像時，物距越大，像距越大，像也越大.當物體在一倍焦距以外成實像時，物距越小，像距越大，像也越大.
某同學做“探究凸透鏡成像的規律”實驗時，所用凸透鏡的焦距為f，保持凸透鏡位置不變，如圖9所示，先后使?fàn)T焰位于a、b、c、d四點，并分別調整光屏的位置，關于a、b、c、d四點的成像情況，他歸納出下列說法，其中錯誤的是（ ）A.燭焰位于a點時，屏上出現的實像最小B.燭焰位于c點時，屏上出現的實像最大C.燭焰位于b點時，屏上出現的實像最大D.燭焰位于d點時，成正立、放大的虛像
1.(2019，玉林)關于透鏡，下列說法正確的是( )　　　　　　　　A．利用投影儀可以把圖片放大B．利用望遠鏡可看見血液中的細胞C．照相機可成倒立、放大的虛像D．放大鏡可成正立、放大的實像
2.(2019，衡陽)當汽車經過十字路口時，監控攝像頭就會拍下照片．?dāng)z像頭相當于一個透鏡影像傳感器相當于光屏．下列說法正確的是( )A．監控攝像頭和近視眼鏡的鏡片都對光有會 聚作用B．拍照時，汽車位于攝像頭二倍焦距以外C．當汽車遠離攝像頭時，影像傳感器上的像 變大D．影像傳感器上成的是正立的虛像
3.(2019，徐州)在“探究凸透鏡成像規律”時，開始時燭焰在光屏上成縮小的像，接著把物距調整為剛才的一半，移動光屏使?fàn)T焰在光屏上成像，此時的像( )A．是放大的 B．是縮小的C．是等大的 D．以上三種都有可能
4.小王用凸透鏡、蠟燭、光屏和光具座等器材，探究凸透鏡成像的規律.實驗桌上現有A、B兩個凸透鏡，其中凸透鏡A的焦距為50 cm，凸透鏡B的焦距為10 cm.光具座上標尺的刻度范圍如圖13.（1）小王想探究凸透鏡成像的規律，應選用凸透鏡 （填“A”或“B”）.
（2）小王在光具座上不斷改變蠟燭與透鏡間的距離，并移動光屏進行實驗，所獲得的實驗數據如下表所示.分析實驗數據可知：
①從實驗次序2、3、4可以看出，當成實像時，物體到凸透鏡的距離越短，光屏上像的大小就越 ；②同一凸透鏡，成實像時，像距v隨物距u的增大而 .（3）你認為小王同學的實驗過程是否全面?請?zhí)岢瞿愕目捶ǎㄖ恍鑼懗鲆环N）. .
小王同學的實驗過程不夠全面.因為他只記錄了像的大小，沒有記錄像的正倒.（或只通過一塊凸透鏡成像的情況，要得到凸透鏡成實像的規律，缺乏普遍性；或只研究了凸透鏡成實像的情況，沒有研究成虛像的情況
5.用焦距為10 cm的凸透鏡做“探究凸透鏡成像規律”的實驗，如圖14所示.（凸透鏡的位置固定不動）（1）為了便于觀察實驗現象，實驗環境應該 （填“較亮”或“較暗”）一些，此實驗過程中蠟燭燃燒后逐漸變短，則光屏上燭焰的像也將逐漸 移動.
（2）記錄實驗數據如下表，請將所缺的實驗數據和像的性質補充完整.
請根據實驗序號4的成像規律，寫出在生活中的一個應用③ .（3）若已在光屏上成清晰的像，此時用遮光布遮住凸透鏡的下小半部分，則所成的燭焰的像為 （填“不完整的像”、“亮度相同的完整的像”或“亮度稍暗的完整的像”）.（4）曉紅在早上9：00利用太陽光進行觀察凸透鏡焦點的活動，她將凸透鏡與水平地面平行放置，調節凸透鏡到地面的距離，直至地面上出現一個最小的亮點，她認為此點就是凸透鏡的焦點.你認為她這種活動過程存在的問題是： .
凸透鏡沒有正對著太陽光
