人教版 (新課標)七年級上冊第四節(jié) 地形圖的判讀教學課件ppt

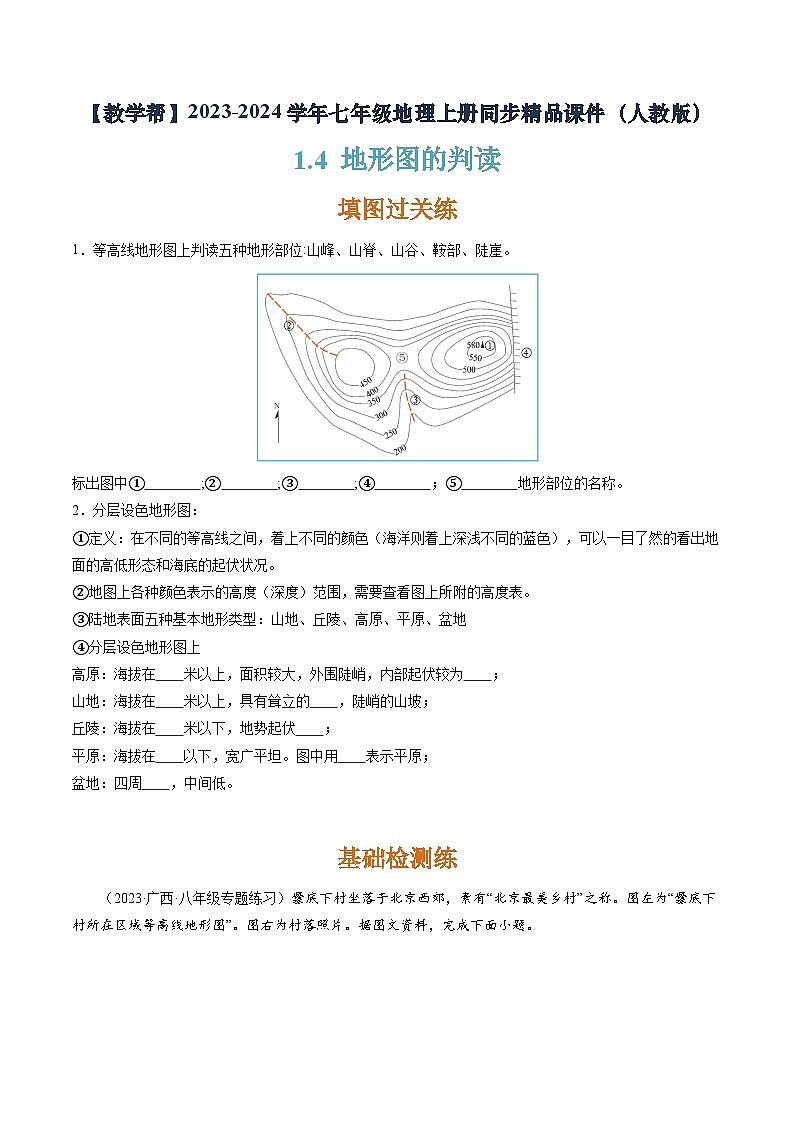

這是一份人教版 (新課標)七年級上冊第四節(jié) 地形圖的判讀教學課件ppt，文件包含141地形圖的判讀第1課時課件-2023-2024學年七年級地理上冊同步精品課件人教版pptx、142地形圖的判讀第2課時課件-2023-2024學年七年級地理上冊同步精品課件人教版pptx、14地形圖的判讀分層練-2023-2024學年七年級地理上冊同步精品課件人教版原卷版docx、14地形圖的判讀分層練-2023-2024學年七年級地理上冊同步精品課件人教版解析版docx等4份課件配套教學資源，其中PPT共48頁， 歡迎下載使用。

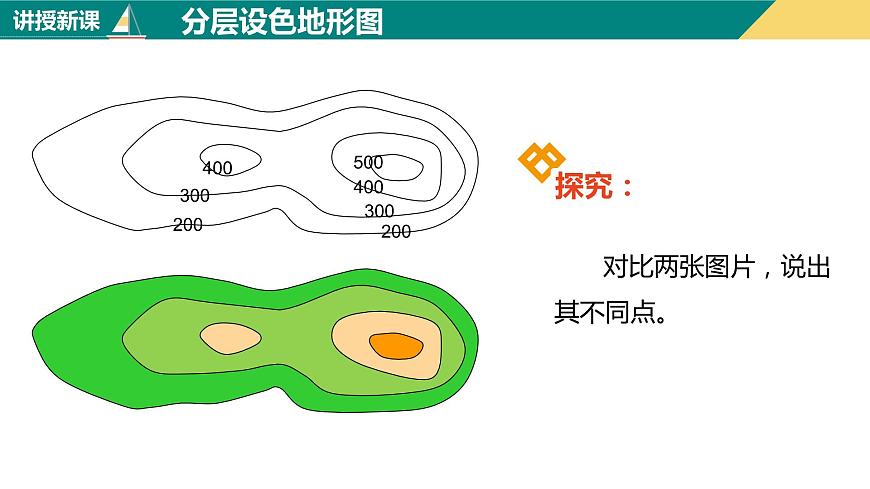

對比兩張圖片，說出其不同點。

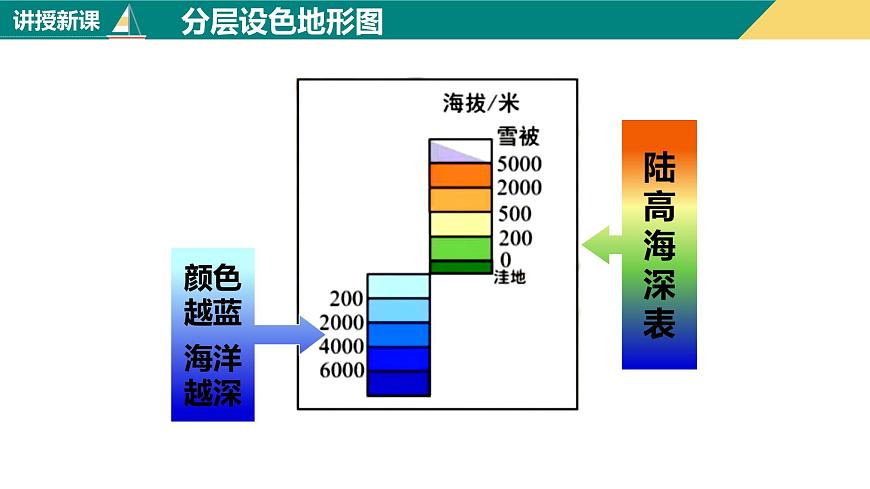

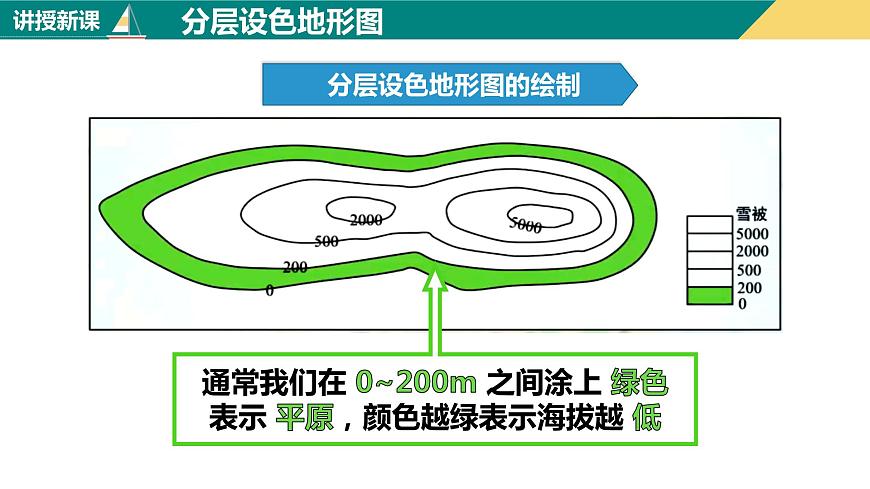

通常我們在 0~200m 之間涂上 綠色表示 平原，顏色越綠表示海拔越 低
分層設色地形圖的繪制

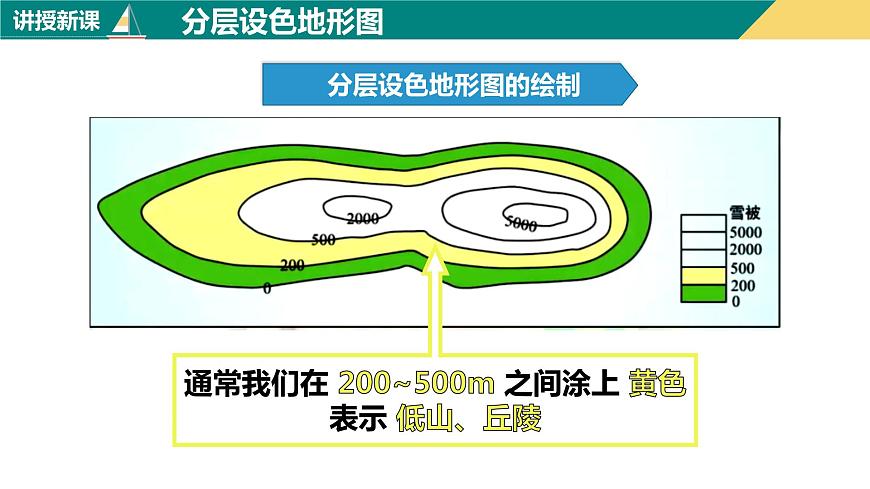

通常我們在 200~500m 之間涂上 黃色表示 低山、丘陵

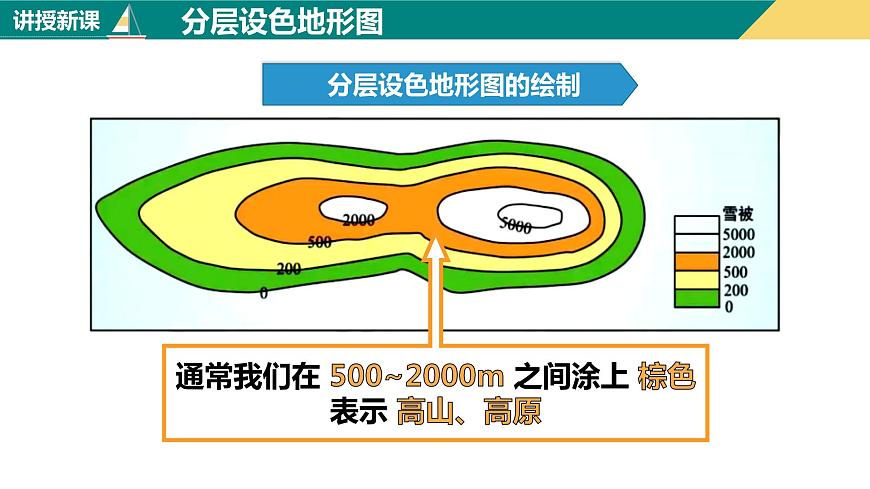

通常我們在 500~2000m 之間涂上 棕色表示 高山、高原

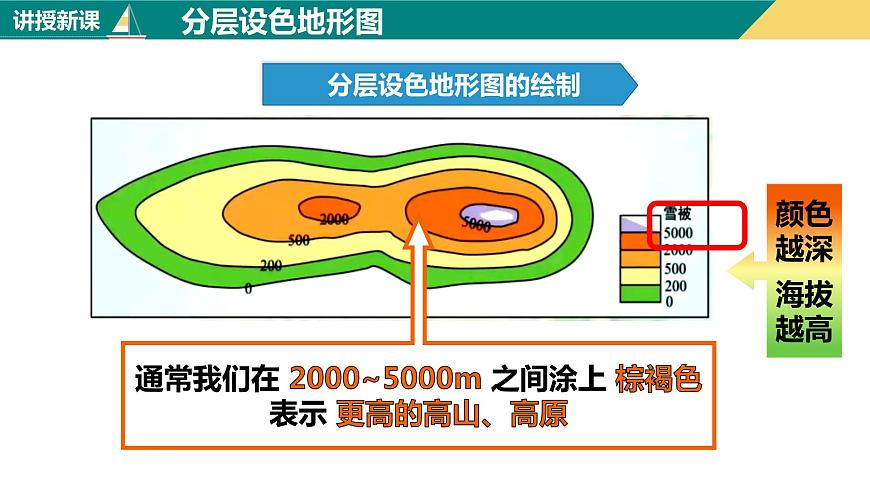

通常我們在 2000~5000m 之間涂上 棕褐色表示 更高的高山、高原

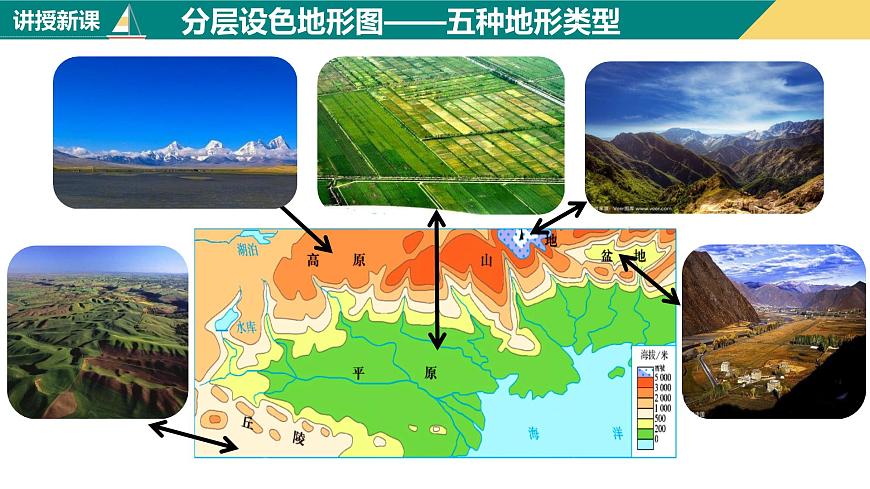

分層設色地形圖——五種地形類型
海拔在500米以上面積較大，外圍較陡、內部起伏較為和緩。
海拔在500米以上，具有聳立的山峰、陡峭的山坡。
海拔在500米以下，地勢起伏較大 。
海拔在200米以下，寬廣平坦 。
通過顏色，在世界地形圖上找到世界最高的高原、世界面積最大的平原、最長的山脈、赤道穿過的盆地。
地形剖面圖是沿等高線地形圖某條直線下切而顯露出來的地形垂直剖面。 能直觀表示地勢的起伏和坡度的陡緩。
中國沿36°N地形剖面圖
3、從等高線圖上的剖面線與每條等高線相交的各點，分別向下引垂線，將各點轉繪到相應的高度位置上。
4、將這些點連成平滑的曲線。
(1) 地形部位名稱：A是________,B是___________。(2)A地位于王莊的_______方向；(3)圖10是沿圖9中______（aa′或bb′）剖面線繪制而成的。(4)B、C兩處河段，流速較快的是______，判斷理是 。
（2017福建中考）圖9為某區(qū)域等高線地形圖，圖l0為某同學繪制的地形剖面圖。讀圖完成下列各題。
B處等高線密集，落差大
C路線較容易. 原因是: C處等高線分布稀疏, 山體坡度緩.
丙地。 原因是位于山谷，屬于集水區(qū)域。
