2022年四川省涼山州中考物理試卷

這是一份2022年四川省涼山州中考物理試卷，共27頁。試卷主要包含了選擇題，填空題，作圖題，實驗探究題，計算題等內容，歡迎下載使用。

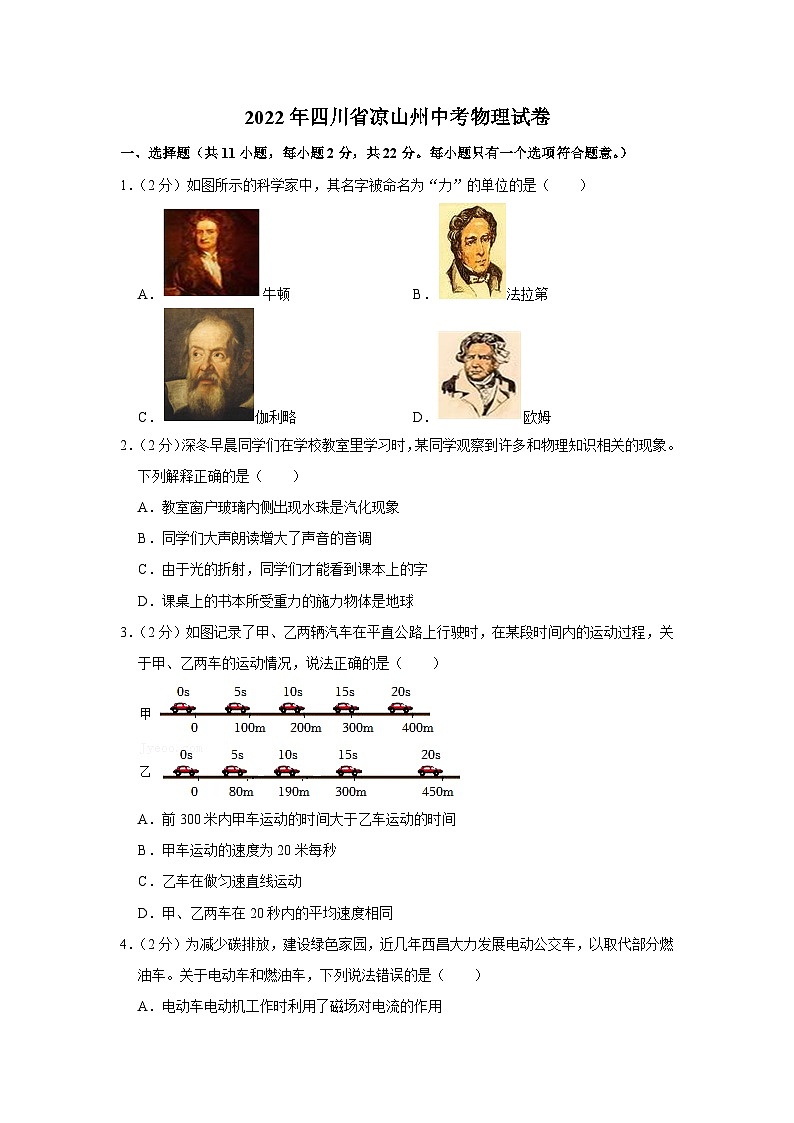

?2022年四川省涼山州中考物理試卷
一、選擇題（共11小題，每小題2分，共22分。每小題只有一個選項符合題意。）
1．（2分）如圖所示的科學家中，其名字被命名為“力”的單位的是（　?。?br /> A．牛頓 B．法拉第
C．伽利略 D．歐姆
2．（2分）深冬早晨同學們在學校教室里學習時，某同學觀察到許多和物理知識相關的現象。下列解釋正確的是（　　）
A．教室窗戶玻璃內側出現水珠是汽化現象
B．同學們大聲朗讀增大了聲音的音調
C．由于光的折射，同學們才能看到課本上的字
D．課桌上的書本所受重力的施力物體是地球
3．（2分）如圖記錄了甲、乙兩輛汽車在平直公路上行駛時，在某段時間內的運動過程，關于甲、乙兩車的運動情況，說法正確的是（　?。?br />
A．前300米內甲車運動的時間大于乙車運動的時間
B．甲車運動的速度為20米每秒
C．乙車在做勻速直線運動
D．甲、乙兩車在20秒內的平均速度相同

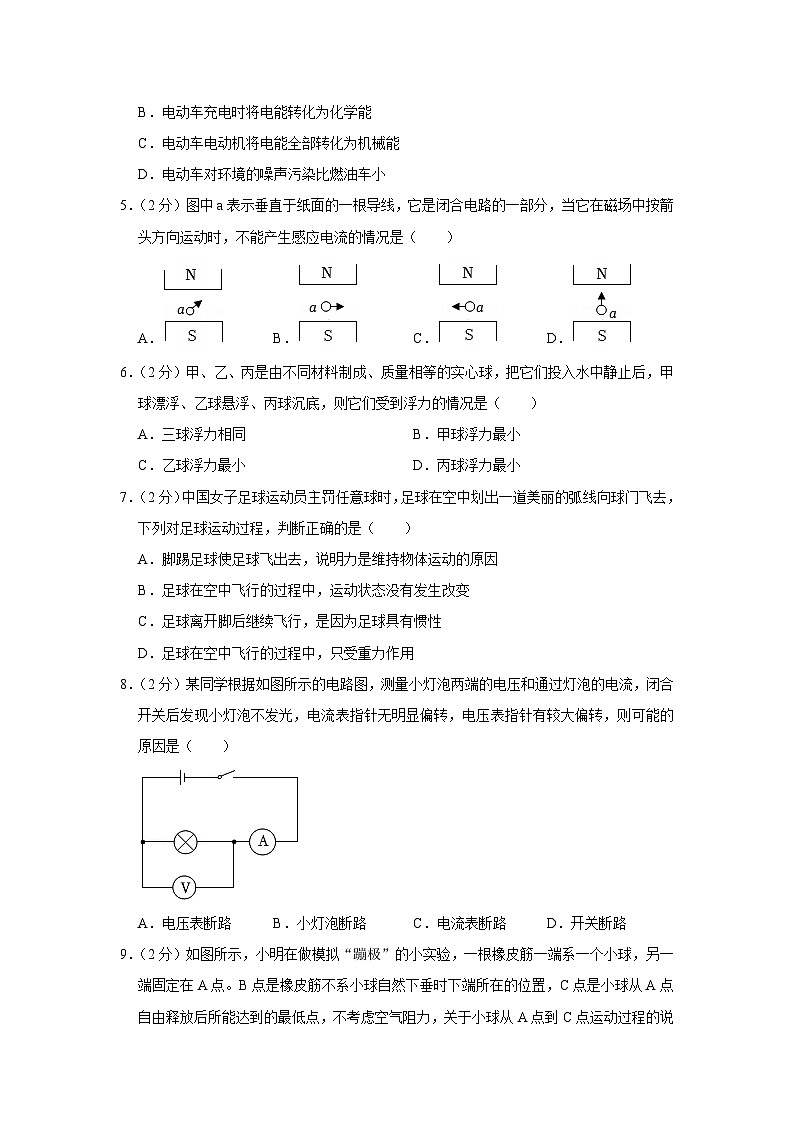

4．（2分）為減少碳排放，建設綠色家園，近幾年西昌大力發展電動公交車，以取代部分燃油車。關于電動車和燃油車，下列說法錯誤的是（　?。?br /> A．電動車電動機工作時利用了磁場對電流的作用
B．電動車充電時將電能轉化為化學能
C．電動車電動機將電能全部轉化為機械能
D．電動車對環境的噪聲污染比燃油車小
5．（2分）圖中a表示垂直于紙面的一根導線，它是閉合電路的一部分，當它在磁場中按箭頭方向運動時，不能產生感應電流的情況是（　?。?br /> A． B． C． D．
6．（2分）甲、乙、丙是由不同材料制成、質量相等的實心球，把它們投入水中靜止后，甲球漂浮、乙球懸浮、丙球沉底，則它們受到浮力的情況是（　?。?br /> A．三球浮力相同 B．甲球浮力最小
C．乙球浮力最小 D．丙球浮力最小
7．（2分）中國女子足球運動員主罰任意球時，足球在空中劃出一道美麗的弧線向球門飛去，下列對足球運動過程，判斷正確的是（　?。?br /> A．腳踢足球使足球飛出去，說明力是維持物體運動的原因
B．足球在空中飛行的過程中，運動狀態沒有發生改變
C．足球離開腳后繼續飛行，是因為足球具有慣性
D．足球在空中飛行的過程中，只受重力作用
8．（2分）某同學根據如圖所示的電路圖，測量小燈泡兩端的電壓和通過燈泡的電流，閉合開關后發現小燈泡不發光，電流表指針無明顯偏轉，電壓表指針有較大偏轉，則可能的原因是（　　）

A．電壓表斷路 B．小燈泡斷路 C．電流表斷路 D．開關斷路

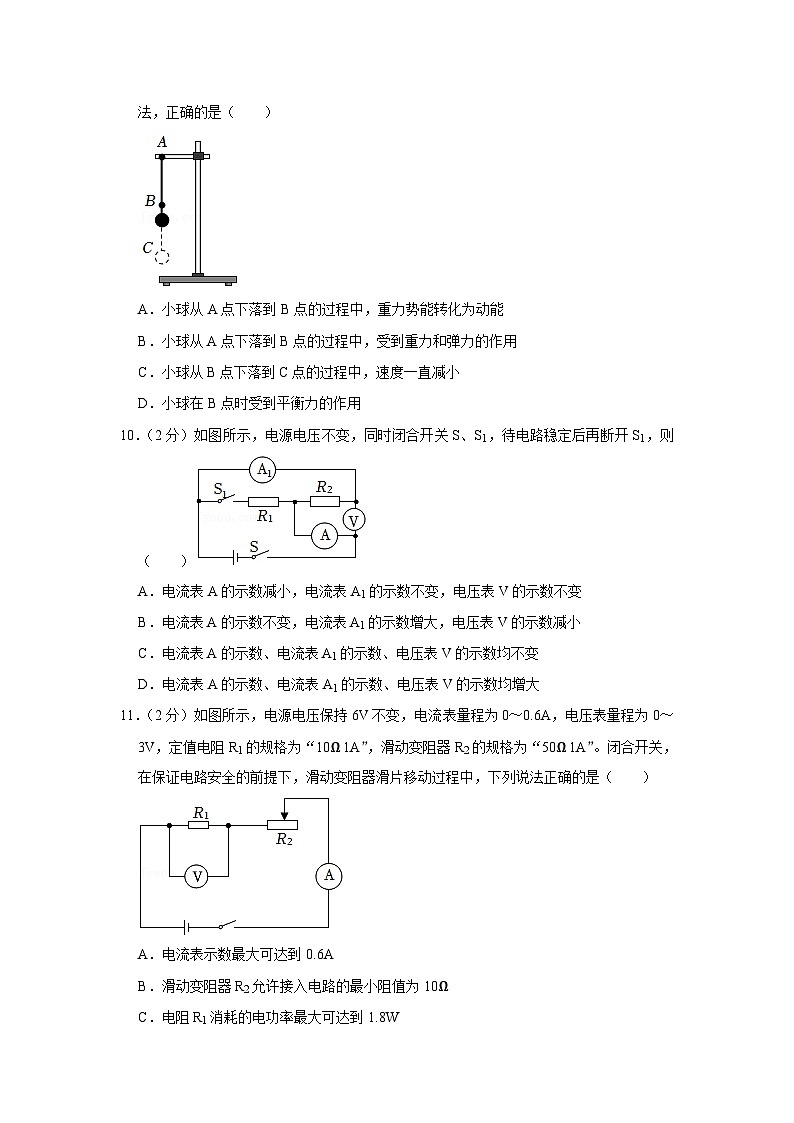

9．（2分）如圖所示，小明在做模擬“蹦極”的小實驗，一根橡皮筋一端系一個小球，另一端固定在A點。B點是橡皮筋不系小球自然下垂時下端所在的位置，C點是小球從A點自由釋放后所能達到的最低點，不考慮空氣阻力，關于小球從A點到C點運動過程的說法，正確的是（　　）

A．小球從A點下落到B點的過程中，重力勢能轉化為動能
B．小球從A點下落到B點的過程中，受到重力和彈力的作用
C．小球從B點下落到C點的過程中，速度一直減小
D．小球在B點時受到平衡力的作用
10．（2分）如圖所示，電源電壓不變，同時閉合開關S、S1，待電路穩定后再斷開S1，則（　?。?br /> A．電流表A的示數減小，電流表A1的示數不變，電壓表V的示數不變
B．電流表A的示數不變，電流表A1的示數增大，電壓表V的示數減小
C．電流表A的示數、電流表A1的示數、電壓表V的示數均不變
D．電流表A的示數、電流表A1的示數、電壓表V的示數均增大
11．（2分）如圖所示，電源電壓保持6V不變，電流表量程為0～0.6A，電壓表量程為0～3V，定值電阻R1的規格為“10Ω 1A”，滑動變阻器R2的規格為“50Ω 1A”。閉合開關，在保證電路安全的前提下，滑動變阻器滑片移動過程中，下列說法正確的是（　?。?br />
A．電流表示數最大可達到0.6A
B．滑動變阻器R2允許接入電路的最小阻值為10Ω
C．電阻R1消耗的電功率最大可達到1.8W
D．滑動變阻器滑片滑到最右端時電壓表的示數為2V
五、填空題（每空1分，共24分）
12．（3分）近年來我州踐行綠色發展理念，挖掘自然資源優勢，減少化石燃料的使用，大力發展水能、風能等綠色能源。目前經常使用的化石能源屬于 　 ?。ㄟx填“可再生”或“不可再生”）能源，大力推廣的風力發電是將 　 　能轉化為 　 　能。
13．（2分）深秋早晨草地上出現的霜是 　 ?。ㄌ钗飸B(tài)變化名稱）現象，它的形成需要 　 　熱。
14．（2分）某同學在做探究凸透鏡成像規律實驗時，蠟燭和光屏的位置如圖所示，此時在光屏上得到了倒立、等大、清晰的實像。接下來把蠟燭移動到35cm刻度處，則應將光屏向 　 ?。ㄟx填“左”或“右”）移動，光屏上才可以得到倒立、　 　、清晰的實像。

15．（2分）某同學在小瓶里裝一些帶顏色的水，再取一根兩端開口的細玻璃管，在它上面畫上刻度，使玻璃管穿過橡皮塞插入水中，從管子上端吹入少量氣體，就制成了一個簡易的氣壓計（如圖甲所示）。周末他帶著簡易氣壓計乘坐爸爸的轎車外出，轎車外形如圖乙所示，當轎車在水平平直公路上高速行駛時，轎車對地面的壓力 　 ?。ㄟx填“大于”“等于”或“小于”）轎車的重力；當轎車從山腳開到山頂時，不考慮溫度改變，簡易氣壓計玻璃管內水柱的高度會 　 　（選填“上升”“下降”或“不變”）。

16．（3分）如圖所示，某同學手握礦泉水瓶不動，礦泉水瓶受到的摩擦力方向 　 ?。凰檬帜笃勘?，瓶子變扁，說明力可以改變物體的 　 ?。凰麑⒌V泉水喝去一部分，繼續握在手里，則瓶子受到的摩擦力將 　 ?。ㄟx填“變大”“變小”或“不變”）。

17．（2分）工人師傅用如圖所示的滑輪組將重為400N的貨物勻速提升了1m，動滑輪重為100N，不考慮繩重和摩擦，工人師傅做的額外功為 　 　J，該滑輪組的機械效率為 　 　。

18．（4分）某同學家的電能表面板如圖所示，則他家同時使用的用電器總功率不能超過 　 　W，圖中電能表的示數為 　 　kW?h。如將某用電器單獨接在該電能表上工作10min，電能表上的指示燈閃爍了320次，那么該用電器在上述時間內消耗的電能為 　 　J，該用電器功率為 　 　W。

19．（2分）如圖所示，兩個底面積相同且質量相等的容器甲和乙放置在水平桌面上，向容器中分別注入兩種不同的液體，已知距容器底部等高的A、B兩點所受液體的壓強相等，則兩容器底部所受液體壓強p甲　 　p乙，所受液體的壓力F甲　 　F乙（均選填“＞”“＝”或“＜”）。

20．（2分）把標有“6V 3W”的和“6V 6W”的兩個燈泡串聯接入電路中，在保證安全使用的情況下讓其中一個燈泡正常發光，忽略溫度對燈絲電阻的影響，則電源兩端電壓是 　 　V，此時兩燈消耗的總功率為 　 　W。
21．（2分）在“探究電流與電壓的關系”的實驗中，某同學根據實驗數據分別畫出了電阻R1和R2的I﹣U圖像如圖所示，則R1與R2的阻值之比為 　 　，完成實驗后分析數據可以得出在電阻一定時，電流與電壓成 　 　比。

六、作圖題（每題2分，共8分）
22．（2分）請畫出下列兩個光路圖中的折射光線示意圖。

23．（2分）某同學在游樂場游玩時從滑梯滑下，請畫出該同學受到的重力和支持力的示意圖。

24．（2分）如圖所示，根據磁體及周圍磁場分布情況，在圖中標出通電螺線管的N極及電源的正極。
25．（2分）請將圖中的燈泡和開關接入照明電路。

七、實驗探究題（每空1分，連線1分，共14分）
26．（2分）如圖甲所示，物體的長度為 　 　cm；某同學在做觀察水沸騰實驗時溫度計示數如圖乙所示，此時水的溫度為 　 　℃。

27．（5分）在“探究壓力作用效果與哪些因素有關”的實驗中，某同學利用了多個完全相同的鐵塊和海綿進行了如圖所示的實驗。

（1）實驗中通過觀察海綿的 　 　來比較壓力作用效果；
（2）由 　 　兩圖可以探究壓力作用效果與壓力大小的關系；
（3）對比乙、丙兩圖可以得出：當壓力一定時，　 　越小，壓力作用效果越明顯；
（4）對比甲、丙兩圖，該同學認為壓力作用效果與壓力大小無關，他的觀點是 　 　（選填“正確”或“錯誤”）的，理由是 　 　。
28．（4分）某同學在“探究小燈泡亮度與實際功率關系”的實驗中，找來了電壓為3V的電源，額定電壓為2.5V的小燈泡，電流表、電壓表各一只，滑動變阻器一個，開關一個，導線若干，組裝電路。

（1）如圖甲所示，當滑動變阻器的滑片向右滑動時燈泡變亮，請你用筆畫線代替導線將電路圖正確連接；
（2）該同學共進行了3次測量，并將相關數據記錄在下面表格中，當電壓表示數為2.5V時，電流表示數如圖乙所示，則小燈泡的額定功率為 　 　W；
實驗序號
電壓U/V
電流I/A
電阻R/Ω
電功率P/W
燈泡的亮度
1
1.5
0.24
6.25
0.36
較暗
2
2.5



正常
3
3.0
0.32
9.38
0.96
很亮
（3）根據實驗目的分析實驗數據及現象，可以得出結論：小燈泡的亮度隨著實際功率的增大而變 　 ?。ㄟx填“亮”或“暗”）；
（4）通過分析還可以得出結論：小燈泡的電阻隨著實際功率的增大而變 　 ?。ㄟx填“大”或“小”）。
29．（3分）用如圖所示的器材探究平面鏡成像的特點，在此實驗中：
（1）選用 　 ?。ㄟx填“平面鏡”或“透明玻璃板”）的目的是便于確定像的位置；
（2）實驗時應在 　 　（選填“甲”或“乙”）側觀察蠟燭A所成的像；
（3）當蠟燭A遠離反射面時，其像的大小 　 　（選填“變大”“變小”或“不變”）。

八、計算題（每題6分，共12分）
30．（6分）某品牌電熱水壺銘牌中部分參數如表所示，現將其接入220V電路中，向壺內盛入1.5L的水，在標準大氣壓下將水從20℃加熱至沸騰，求：
額定電壓
220V
額定功率
1000W
容量
1.5L
（1）此過程中壺內水吸收了多少熱量；
（2）該電熱水壺正常工作時電阻是多大；
（3）若燒水實際耗時為10min，求此過程電熱水壺的熱效率是多少。
31．（6分）某同學在野外撿到一塊小石塊，在課外興趣活動小組活動中進行了如下探究：
①如圖甲所示，在托盤秤上放一只盛了適量水的容器，托盤秤的示數為1kg；
②用細線將該石塊系住，手握細線將石塊慢慢放入水中（水不溢出），當石塊浸沒到如圖乙所示位置，穩定后托盤秤的示數是1.1kg；
③如圖丙所示，松手后該石塊沉到容器底部，穩定后托盤秤的示數為1.26kg。
根據以上探究情況，求：
（1）該石塊的重力為多少；
（2）該石塊的密度（要求寫出必要的文字說明和計算過程）。


2022年四川省涼山州中考物理試卷
參考答案與試題解析
一、選擇題（共11小題，每小題2分，共22分。每小題只有一個選項符合題意。）
1．（2分）如圖所示的科學家中，其名字被命名為“力”的單位的是（　?。?br /> A．牛頓 B．法拉第
C．伽利略 D．歐姆
【解答】解：為了紀念牛頓在物理學上的突出貢獻，以他的名字命名了力的單位，故A正確。
故選：A。
2．（2分）深冬早晨同學們在學校教室里學習時，某同學觀察到許多和物理知識相關的現象。下列解釋正確的是（　　）
A．教室窗戶玻璃內側出現水珠是汽化現象
B．同學們大聲朗讀增大了聲音的音調
C．由于光的折射，同學們才能看到課本上的字
D．課桌上的書本所受重力的施力物體是地球
【解答】解：A、教室窗戶的玻璃室內側上有時會出現小水珠，是教室內的水蒸氣遇冷的玻璃變成的小水珠，是液化現象，故A錯誤；
B、同學們大聲朗讀是通過增大振幅來增大聲音的響度，故B錯誤；
C、同學們看課本上的字時，光都在空氣中傳播，屬于光的直線傳播，故C錯誤；
D、課桌上的書本所受重力的施力物體是地球，故D正確。
故選：D。
3．（2分）如圖記錄了甲、乙兩輛汽車在平直公路上行駛時，在某段時間內的運動過程，關于甲、乙兩車的運動情況，說法正確的是（　?。?br />
A．前300米內甲車運動的時間大于乙車運動的時間
B．甲車運動的速度為20米每秒
C．乙車在做勻速直線運動
D．甲、乙兩車在20秒內的平均速度相同
【解答】解：A、由圖可知，甲車到達300m處所用的時間為15s，乙車到達300m處所用的時間也等于15s，所以甲、乙兩車前300m內所用時間相等，故A錯誤；
B、由圖可知，甲車在相同的時間內通過的路程相等，說明甲車做勻速直線運動，甲車通過400m所用的時間為20s，所以甲車的速度：v＝＝＝20m/s，故B正確；
C、由圖可知，乙車在相同的時間內通過的路程在變大，說明乙車在做變速運動，故C錯誤；
D、甲在20s內通過的路程s甲＝400m，乙在20s內通過的路程s乙＝450m，即甲、乙兩車在相同的時間內通過的路程不相等，則根據v＝可知，甲、乙兩車的平均速度不相同，故D錯誤。
故選：B。
4．（2分）為減少碳排放，建設綠色家園，近幾年西昌大力發展電動公交車，以取代部分燃油車。關于電動車和燃油車，下列說法錯誤的是（　?。?br /> A．電動車電動機工作時利用了磁場對電流的作用
B．電動車充電時將電能轉化為化學能
C．電動車電動機將電能全部轉化為機械能
D．電動車對環境的噪聲污染比燃油車小
【解答】解：A、電動車電動機工作時利用了磁場對電流的作用，故A正確；
B、給電動車充電時，蓄電池相當于用電器，這一過程是將電能轉化為化學能，故B正確；
C、電動車電動機能夠將電能大部分轉化為機械能，但也會產生一少部分內能，故C錯誤；
D、電動車工作時噪聲小，對環境的噪聲污染比燃油車小，故D正確。
故選：C。
5．（2分）圖中a表示垂直于紙面的一根導線，它是閉合電路的一部分，當它在磁場中按箭頭方向運動時，不能產生感應電流的情況是（　?。?br /> A． B． C． D．
【解答】解：由圖分析可知，A、B、C中的導體運動時都會切割磁感線，所以會產生感應電流；
只有D沒有切割磁感線，所以不會產生感應電流；
故選：D。
6．（2分）甲、乙、丙是由不同材料制成、質量相等的實心球，把它們投入水中靜止后，甲球漂浮、乙球懸浮、丙球沉底，則它們受到浮力的情況是（　?。?br /> A．三球浮力相同 B．甲球浮力最小
C．乙球浮力最小 D．丙球浮力最小
【解答】解：三個球的質量相等，由G＝mg可知，三個球的重力相等，
由物體的浮沉條件可知，甲球漂浮，F(xiàn)浮甲＝G；乙球懸浮，F(xiàn)浮乙＝G；丙球沉底，F(xiàn)浮丙＜G，
因此F浮甲＝F浮乙＞G，故D正確。
故選：D。
7．（2分）中國女子足球運動員主罰任意球時，足球在空中劃出一道美麗的弧線向球門飛去，下列對足球運動過程，判斷正確的是（　?。?br /> A．腳踢足球使足球飛出去，說明力是維持物體運動的原因
B．足球在空中飛行的過程中，運動狀態沒有發生改變
C．足球離開腳后繼續飛行，是因為足球具有慣性
D．足球在空中飛行的過程中，只受重力作用
【解答】解：A、腳踢球，使球飛出去，說明力可以改變物體的運動狀態。故A錯誤；
B、足球在空中運動過程中，受到豎直向下的重力與空氣的阻力，這兩個力不是平衡力，所以足球的運動狀態一定發生改變，故B錯誤；
C、足球離開腳后繼續飛行，是因為足球具有慣性，仍要保持原來的運動狀態，故C正確；
D、足球在空中飛行的過程中，受到重力和空氣阻力的作用，故D錯誤。
故選：C。
8．（2分）某同學根據如圖所示的電路圖，測量小燈泡兩端的電壓和通過燈泡的電流，閉合開關后發現小燈泡不發光，電流表指針無明顯偏轉，電壓表指針有較大偏轉，則可能的原因是（　?。?br />
A．電壓表斷路 B．小燈泡斷路 C．電流表斷路 D．開關斷路
【解答】解：連接完電路后，閉合開關，發現小燈泡不發光，電流表指針均無偏轉，說明電路存在斷路；電壓表的指針有明顯的偏轉，說明電路故障原因是燈泡斷路造成的，故B正確。
故選：B。
9．（2分）如圖所示，小明在做模擬“蹦極”的小實驗，一根橡皮筋一端系一個小球，另一端固定在A點。B點是橡皮筋不系小球自然下垂時下端所在的位置，C點是小球從A點自由釋放后所能達到的最低點，不考慮空氣阻力，關于小球從A點到C點運動過程的說法，正確的是（　?。?br />
A．小球從A點下落到B點的過程中，重力勢能轉化為動能
B．小球從A點下落到B點的過程中，受到重力和彈力的作用
C．小球從B點下落到C點的過程中，速度一直減小
D．小球在B點時受到平衡力的作用
【解答】解：
小球在下落過程中，在AB段，小球只受到重力作用，重力不斷改變小球的運動狀態，小球加速下落；
在BC段受到橡皮筋的拉力作用，過B點后橡皮筋開始伸長（大于原長），彈力逐漸增大。當拉力小于重力時，小球仍處于加速狀態；當拉力大于重力時，小球減速下落。
A、從A點到B點運動過程中小球的重力勢能轉化為動能，故A正確；
B、由題B點是橡皮筋自然下垂長度的位置，所以在AB段，橡皮筋對小球沒有彈力，故B錯誤；
C、從B點下落到C點的過程中，小球速度先加速后減速，故C錯誤；
D、過B點后橡皮筋開始伸長（大于原長），彈力逐漸增大。當拉力小于重力時，小球仍處于加速狀態，故C點時受到并不是平衡力，故D錯誤。
故選：A。
10．（2分）如圖所示，電源電壓不變，同時閉合開關S、S1，待電路穩定后再斷開S1，則（　?。?br /> A．電流表A的示數減小，電流表A1的示數不變，電壓表V的示數不變
B．電流表A的示數不變，電流表A1的示數增大，電壓表V的示數減小
C．電流表A的示數、電流表A1的示數、電壓表V的示數均不變
D．電流表A的示數、電流表A1的示數、電壓表V的示數均增大
【解答】解：電源電壓不變，同時閉合開關S、S1，兩電阻并聯，電流表A測得是干路電流，電流表A1測R2支路的電流，電壓表V測的是電源電壓；待電路穩定后再斷開S1，斷開R1所在的支路，只有R2接在電源兩端工作，且并聯電路中各支路互不影響，因此在干路的電流表A的示數減小，電流表A1的示數不變，電壓表V的示數不變，故A正確，BCD錯誤。
故選：A。
11．（2分）如圖所示，電源電壓保持6V不變，電流表量程為0～0.6A，電壓表量程為0～3V，定值電阻R1的規格為“10Ω 1A”，滑動變阻器R2的規格為“50Ω 1A”。閉合開關，在保證電路安全的前提下，滑動變阻器滑片移動過程中，下列說法正確的是（　?。?br />
A．電流表示數最大可達到0.6A
B．滑動變阻器R2允許接入電路的最小阻值為10Ω
C．電阻R1消耗的電功率最大可達到1.8W
D．滑動變阻器滑片滑到最右端時電壓表的示數為2V
【解答】解：
由電路圖可知，R1與R2串聯，電壓表測R1兩端的電壓，電流表測電路中的電流。
由題可知，電源兩端電壓為6V保持不變，電流表的量程為0～0.6A，電壓表的量程為0～3V，定值電阻R1的規格為“10Ω 1A”，
當電壓表的示數最大為U1＝3V時，即定值電阻R1兩端的電壓U1＝3V，此時滑動變阻器接入電路中的電阻最小，電路中的電流I1＝I＝I2＝＝＝0.3A＜1A，因此電路中的最大電流為I大＝0.3A；
滑動變阻器接入電路中的最小電阻R小＝＝＝＝10Ω；
電阻R1消耗功率最大功率：P1大＝U1I＝3V×0.3A＝0.9W；
電路消耗的最大功率：P大＝UI＝6V×0.3A＝1.8W；
由圖可知，當滑動變阻器接入電路中的電阻最大R大＝50Ω時，電路中的電流最小，
即I小′＝＝＝0.1A，
滑動變阻器滑片滑到最右端時電壓表的示數：U＝I小′R1＝0.1A×10Ω＝1V。
故ACD錯誤，B正確。
故選：B。
五、填空題（每空1分，共24分）
12．（3分）近年來我州踐行綠色發展理念，挖掘自然資源優勢，減少化石燃料的使用，大力發展水能、風能等綠色能源。目前經常使用的化石能源屬于 　不可再生?。ㄟx填“可再生”或“不可再生”）能源，大力推廣的風力發電是將 　機械　能轉化為 　電　能。
【解答】解：
化石能源在地球上的儲量是一定的，短期內不可能從自然界得到補充，屬于不可再生能源；
風力發電中消耗了機械能，獲得了電能，故風力發電是將風能即機械能轉化為電能。
故答案為：不可再生；機械；電。
13．（2分）深秋早晨草地上出現的霜是 　凝華?。ㄌ钗飸B(tài)變化名稱）現象，它的形成需要 　放　熱。
【解答】解：霜是水蒸氣遇冷凝華而成的，凝華放熱。
故答案為：凝華；放。
14．（2分）某同學在做探究凸透鏡成像規律實驗時，蠟燭和光屏的位置如圖所示，此時在光屏上得到了倒立、等大、清晰的實像。接下來把蠟燭移動到35cm刻度處，則應將光屏向 　右?。ㄟx填“左”或“右”）移動，光屏上才可以得到倒立、　放大　、清晰的實像。

【解答】解：（1）物距等于二倍焦距時，成倒立、等大、實像，此時像距也等于二倍焦距；故2f＝20cm，f＝10cm；
（2）若將燭焰移至距凸透鏡35cm處，此時物距大于一倍焦距小于二倍焦距，成倒立、放大實像，像距大于2倍焦距，應向右移動光屏。
故答案為：右；放大。
15．（2分）某同學在小瓶里裝一些帶顏色的水，再取一根兩端開口的細玻璃管，在它上面畫上刻度，使玻璃管穿過橡皮塞插入水中，從管子上端吹入少量氣體，就制成了一個簡易的氣壓計（如圖甲所示）。周末他帶著簡易氣壓計乘坐爸爸的轎車外出，轎車外形如圖乙所示，當轎車在水平平直公路上高速行駛時，轎車對地面的壓力 　小于?。ㄟx填“大于”“等于”或“小于”）轎車的重力；當轎車從山腳開到山頂時，不考慮溫度改變，簡易氣壓計玻璃管內水柱的高度會 　上升　（選填“上升”“下降”或“不變”）。

【解答】解：（1）在高速公路上疾馳時，轎車上方空氣流速大，壓強小，下方空氣流速小，壓強大，汽車上下表面產生向上的壓強差、壓力差，使轎車對地面的壓力小于車的重力；
（2）自制簡易氣壓計時，要向瓶內吹氣，分析圖示可知，瓶內氣壓等于外界大氣壓與細管內水柱產生壓強之和，當高處的大氣壓強減小時，細管內液面上方承受的氣壓變小，瓶內氣壓把液體壓入細管，使細管內液柱上升。
故答案為：小于；上升。
16．（3分）如圖所示，某同學手握礦泉水瓶不動，礦泉水瓶受到的摩擦力方向 　豎直向上??；他用手捏瓶壁，瓶子變扁，說明力可以改變物體的 　形狀??；他將礦泉水喝去一部分，繼續握在手里，則瓶子受到的摩擦力將 　變小?。ㄟx填“變大”“變小”或“不變”）。

【解答】解：（1）用手捏瓶壁，瓶子變扁，說明力可以改變物體的形狀；
（2）瓶子靜止不動，處于平衡狀態，在豎直方向上，瓶子受到的豎直向上的摩擦力和豎直向下的重力是一對平衡力，所以大小相等、方向相反，故摩擦力的方向豎直向上，其大小等于瓶的重力；若將礦泉水喝去一部分，瓶子仍然靜止，重力和摩擦力還是一對平衡力，因瓶子的重力減小，所以瓶子受到的摩擦力將變小。
故答案為：豎直向上；形狀；變小。
17．（2分）工人師傅用如圖所示的滑輪組將重為400N的貨物勻速提升了1m，動滑輪重為100N，不考慮繩重和摩擦，工人師傅做的額外功為 　100　J，該滑輪組的機械效率為 　80%　。

【解答】解：不考慮繩重和摩擦，工人師傅做的額外功：W額＝G動h＝100N×1m＝100J，
所做的有用功W有用＝G物h＝400N×1m＝400J，
W總＝W額+W有用＝100J+400J＝500J，
滑輪組的機械效率：
η＝＝×100%＝80%。
故答案為：100；80%。
18．（4分）某同學家的電能表面板如圖所示，則他家同時使用的用電器總功率不能超過 　2200　W，圖中電能表的示數為 　219.6　kW?h。如將某用電器單獨接在該電能表上工作10min，電能表上的指示燈閃爍了320次，那么該用電器在上述時間內消耗的電能為 　3.6×105　J，該用電器功率為 　600　W。

【解答】解：（1）“220V”表示電能表應該接在220V的電路中；
“10A”是指電能表平時工作時允許通過的最大電流，則該同學家同時使用的用電器最大總電功率：
P最大＝UI最大＝220V×10A＝2200W；
（2）電能表的讀數時最后一位是小數，單位kW?h，所以電能表的示數為219.6kW?h；
（3）“3200imp/kW?h”表示每消耗1kW?h的電能電能表的指示燈閃爍3200次，
電能表的轉盤轉320轉消耗的電能：
W＝×1kW?h＝0.1kW?h＝3.6×105J；
用電器的電功率：
P＝＝＝600W。
故答案為：2200；219.6；3.6×105；600。
19．（2分）如圖所示，兩個底面積相同且質量相等的容器甲和乙放置在水平桌面上，向容器中分別注入兩種不同的液體，已知距容器底部等高的A、B兩點所受液體的壓強相等，則兩容器底部所受液體壓強p甲?。尽乙，所受液體的壓力F甲?。尽乙（均選填“＞”“＝”或“＜”）。

【解答】解：B點的深度大于A點的深度，A、B兩點所受液體的壓強相等，根據公式p＝ρgh可知，甲的密度大于乙的密度，A、B到底部的深度相等，所以A點下面液體產生的壓強大于B點下面液體產生的壓強；
因為距容器底部h處A、B兩點所受液體的壓強pA和pB相等，
所以容器底部甲產生的壓強大于乙產生的壓強，即p甲＞p乙；
因為容器底面積相等，根據p＝的變形公式F＝pS可知，容器底部甲產生的壓力大于乙產生的壓力，即F甲＞F乙。
故選：＞；＞。
20．（2分）把標有“6V 3W”的和“6V 6W”的兩個燈泡串聯接入電路中，在保證安全使用的情況下讓其中一個燈泡正常發光，忽略溫度對燈絲電阻的影響，則電源兩端電壓是 　9　V，此時兩燈消耗的總功率為 　4.5　W。
【解答】解：由P＝可得，兩燈泡的電阻分別為R1＝＝＝12Ω；
R2＝＝＝6Ω；
兩燈泡的額定電流分別為I1＝＝＝1A，I2＝＝＝0.5A，
因串聯電路中各處的電流相等，且一個燈泡正常發光，所以，電路中的電流I＝I2＝0.5A；
因串聯電路中總電阻等于各分電阻之和，則電源兩端電壓U＝IR串＝0.5A×（12Ω+6Ω）＝9V；
所以，整個電路此時消耗的總功率P＝I2R串＝（0.5A）2×（6Ω+12Ω）＝4.5W。
故答案為：9；4.5。
21．（2分）在“探究電流與電壓的關系”的實驗中，某同學根據實驗數據分別畫出了電阻R1和R2的I﹣U圖像如圖所示，則R1與R2的阻值之比為 　1：2　，完成實驗后分析數據可以得出在電阻一定時，電流與電壓成 　正　比。

【解答】解：由圖像及電阻的計算式R＝可得：當I＝0.2A時，U1＝2V，U2＝4V，故R1：R2＝：＝U1：U2＝2V：4V＝1：2，
由圖像可知，電阻一定時，通過導體的電流與導體兩端的電壓成正比。
故答案為：1：2；正。
六、作圖題（每題2分，共8分）
22．（2分）請畫出下列兩個光路圖中的折射光線示意圖。

【解答】解：平行于主光軸的光線經凸透鏡的折射光線過焦點，如下圖；
光從空氣斜射入水中，折射角小于入射角，折射光線更靠近法線，如下圖。

23．（2分）某同學在游樂場游玩時從滑梯滑下，請畫出該同學受到的重力和支持力的示意圖。

【解答】
24．（2分）如圖所示，根據磁體及周圍磁場分布情況，在圖中標出通電螺線管的N極及電源的正極。
【解答】解：因外部磁感線總是由N極指向S極，由圖可知磁感線都指向內側，
所以螺線管右端為N極，左端為S極，
則由右手螺旋定則可得電流由左側流出，右側流入，
故電源左側為正極，右側為負極；
故答案如圖所示：
25．（2分）請將圖中的燈泡和開關接入照明電路。

【解答】解：燈泡的接法：火線首先要進入開關，再接入燈泡頂端的金屬點，零線直接接螺旋套。
故答案為：如下圖

七、實驗探究題（每空1分，連線1分，共14分）
26．（2分）如圖甲所示，物體的長度為 　1.50　cm；某同學在做觀察水沸騰實驗時溫度計示數如圖乙所示，此時水的溫度為 　86　℃。

【解答】解：（1）由圖知：圖示刻度尺1cm又分為10個小刻度，故最小刻度值為1mm；此圖是以0.50cm作為“零”刻度，物體末端對應的刻度值為2.20cm，因此物體的長度為：2.20cm﹣0.050cm＝1.50cm；
（2）圖中溫度計分度值為1℃，由此可讀出該溫度計的示數86℃。
故答案為：1.50；86。
27．（5分）在“探究壓力作用效果與哪些因素有關”的實驗中，某同學利用了多個完全相同的鐵塊和海綿進行了如圖所示的實驗。

（1）實驗中通過觀察海綿的 　凹陷程度　來比較壓力作用效果；
（2）由 　甲、乙　兩圖可以探究壓力作用效果與壓力大小的關系；
（3）對比乙、丙兩圖可以得出：當壓力一定時，　受力面積　越小，壓力作用效果越明顯；
（4）對比甲、丙兩圖，該同學認為壓力作用效果與壓力大小無關，他的觀點是 　錯誤?。ㄟx填“正確”或“錯誤”）的，理由是 　比較時沒有控制受力面積相同　。
【解答】解：（1）根據轉換法可知，實驗中通過觀察海綿的凹陷程度來比較壓力的作用效果；
（2）圖甲、乙中，受力面積相同，乙圖的壓力大，海綿凹陷程度大，壓力作用效果越明顯，因此由甲、乙兩圖可以探究壓力作用效果與壓力大小的關系；
（3）對比乙、丙兩圖可知，壓力相同，乙的受力面積小，壓力的作用效果明顯，故可得出結論：當壓力一定時，受力面積越小，壓力的作用效果越明顯；
（4）根據控制變量法，探究壓力作用效果與壓力大小的關系，應控制受力面積相同，對比甲、丙兩圖可知，實驗中在改變壓力的同時，沒有控制受力面積相同，故不能得出壓力作用效果與壓力大小無關的結論，因此該同學的觀點是錯誤的。
故答案為：（1）凹陷程度；（2）甲、乙；（3）受力面積；（4）錯誤；比較時沒有控制受力面積相同。
28．（4分）某同學在“探究小燈泡亮度與實際功率關系”的實驗中，找來了電壓為3V的電源，額定電壓為2.5V的小燈泡，電流表、電壓表各一只，滑動變阻器一個，開關一個，導線若干，組裝電路。

（1）如圖甲所示，當滑動變阻器的滑片向右滑動時燈泡變亮，請你用筆畫線代替導線將電路圖正確連接；
（2）該同學共進行了3次測量，并將相關數據記錄在下面表格中，當電壓表示數為2.5V時，電流表示數如圖乙所示，則小燈泡的額定功率為 　0.75　W；
實驗序號
電壓U/V
電流I/A
電阻R/Ω
電功率P/W
燈泡的亮度
1
1.5
0.24
6.25
0.36
較暗
2
2.5



正常
3
3.0
0.32
9.38
0.96
很亮
（3）根據實驗目的分析實驗數據及現象，可以得出結論：小燈泡的亮度隨著實際功率的增大而變 　亮?。ㄟx填“亮”或“暗”）；
（4）通過分析還可以得出結論：小燈泡的電阻隨著實際功率的增大而變 　大?。ㄟx填“大”或“小”）。
【解答】解：（1）滑動變阻器與小燈泡串聯，滑片向右滑動時燈泡變亮，說明電路中的電流變大，滑動變阻器連入電路的電阻變小，故滑動變阻器右下接線柱連入電路中，如圖所示：
；
（2）圖乙中電流表選用小量程，分度值為0.02A，示數為0.3A，則小燈泡的額定功率是：P額＝U額I額＝2.5V×0.3A＝0.75W；
（3）由表中數據可知，小燈泡的實際功率越大，小燈泡越亮，因此可得結論：小燈泡的亮度隨著實際功率的增大而變亮；
（4）由表中可知，小燈泡兩端的電壓增大，通過小燈泡的電流也增大，但小燈泡兩端的電壓增加比通過小燈泡的電流增加的更快，由歐姆定律可知，小燈泡的電阻隨電壓增大而增大，由P＝UI可知，電壓和電流都增大時，電功率增大，說明小燈泡的電阻隨著實際功率的增大而變大。
故答案為：（1）如圖所示；（2）0.75；（3）亮；（4）大。
29．（3分）用如圖所示的器材探究平面鏡成像的特點，在此實驗中：
（1）選用 　透明玻璃板?。ㄟx填“平面鏡”或“透明玻璃板”）的目的是便于確定像的位置；
（2）實驗時應在 　甲?。ㄟx填“甲”或“乙”）側觀察蠟燭A所成的像；
（3）當蠟燭A遠離反射面時，其像的大小 　不變?。ㄟx填“變大”“變小”或“不變”）。

【解答】解：（1）選用透明玻璃板的目的是便于確定像的位置；
（2）實驗時應在物體一側，即甲側觀察蠟燭A所成的像；
（3）當蠟燭A遠離反射面時，其像的大小不變。
故答案為：（1）透明玻璃板；（2）甲；（3）不變。
八、計算題（每題6分，共12分）
30．（6分）某品牌電熱水壺銘牌中部分參數如表所示，現將其接入220V電路中，向壺內盛入1.5L的水，在標準大氣壓下將水從20℃加熱至沸騰，求：
額定電壓
220V
額定功率
1000W
容量
1.5L
（1）此過程中壺內水吸收了多少熱量；
（2）該電熱水壺正常工作時電阻是多大；
（3）若燒水實際耗時為10min，求此過程電熱水壺的熱效率是多少。
【解答】解：（1）由ρ＝可得，水的質量：
m＝ρ水V＝1.0×103kg/m3×1.5×10﹣3m3＝1.5kg，
在一標準大氣壓下，水的沸點為100℃，
將1.5kg的水從20℃加熱至沸騰需要吸收的熱量：
Q吸＝c水m（t2﹣t1）＝4.2×103J/（kg?℃）×1.5kg×（100℃﹣20℃）＝5.04×105J；
（2）由P＝得，該電熱水壺正常工作時電阻：
R＝＝＝48.4Ω；
（3）燒水實際耗時10min消耗電能：
W＝Pt＝1000W×10×60s＝6×105J，
此過程電熱水壺的熱效率：
η＝×100%＝×100%＝84%。
答：（1）此過程中壺內水吸收了熱量5.04×105J；
（2）該電熱水壺正常工作時電阻是48.4Ω；
（3）若燒水實際耗時為10min，求此過程電熱水壺的熱效率是84%。
31．（6分）某同學在野外撿到一塊小石塊，在課外興趣活動小組活動中進行了如下探究：
①如圖甲所示，在托盤秤上放一只盛了適量水的容器，托盤秤的示數為1kg；
②用細線將該石塊系住，手握細線將石塊慢慢放入水中（水不溢出），當石塊浸沒到如圖乙所示位置，穩定后托盤秤的示數是1.1kg；
③如圖丙所示，松手后該石塊沉到容器底部，穩定后托盤秤的示數為1.26kg。
根據以上探究情況，求：
（1）該石塊的重力為多少；
（2）該石塊的密度（要求寫出必要的文字說明和計算過程）。

【解答】解：（1）由題意可知，步驟①中測量的是水和容器的總質量，步驟③中測量的是水、容器和小石塊的總質量，因此小石塊的質量：
m石＝1.26kg﹣1kg＝0.26kg，
所以小石塊的重力：
G石＝m石g＝0.26kg×10N/kg＝2.6N；
（2）由題意可知，步驟②中測量的是水、容器和小石塊排開水的質量，因此小石塊排開水的質量：
m排＝1.1kg﹣1kg＝0.1kg，
由ρ＝可知，小石塊排開水的體積：
V排＝＝＝1×10﹣4m3，
因為小石塊浸沒在水中，所以小石塊的體積：
V石＝V排＝1×10﹣4m3，
因此小石塊的密度：
ρ石＝＝＝2.6×103kg/m3。
答：（1）該石塊的重力為2.6N；
（2）該石塊的密度為2.6×103kg/m3。
