人教版物理九年級全冊《第15章 電流和電路》單元測試

這是一份人教版物理九年級全冊《第15章 電流和電路》單元測試，共14頁。

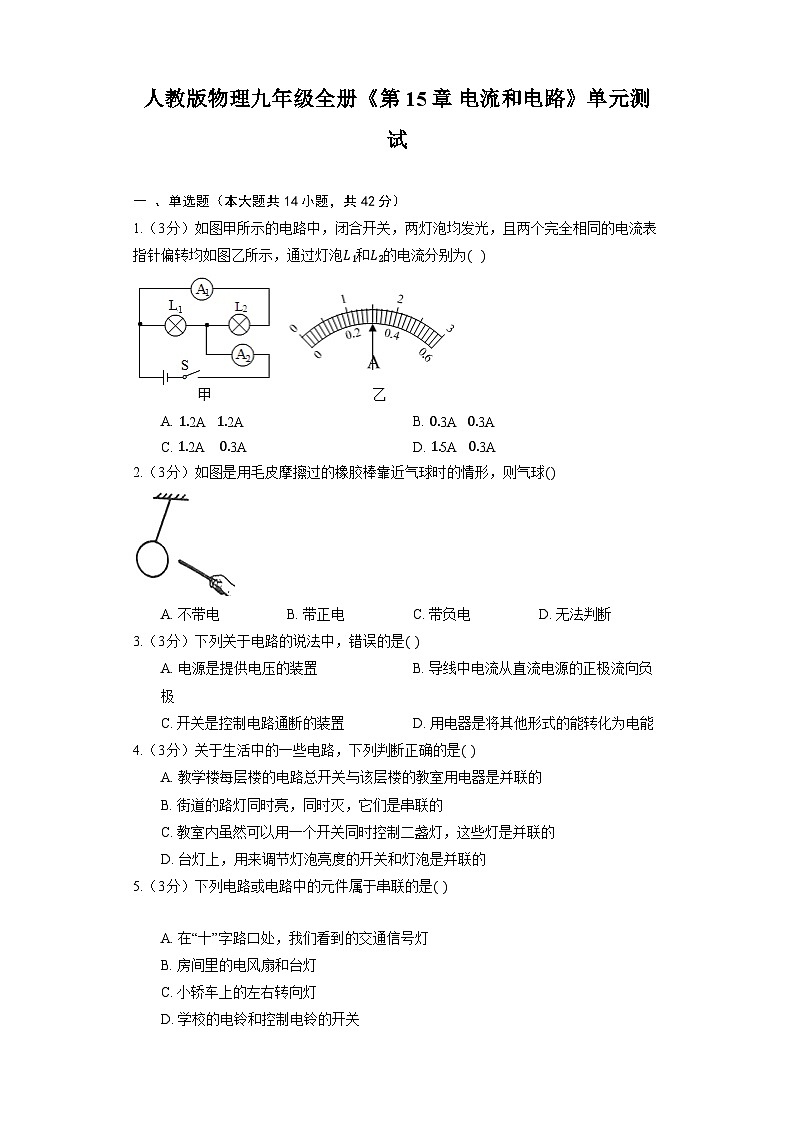

 人教版物理九年級全冊《第15章 電流和電路》單元測試 一 、單選題（本大題共14小題，共42分）1.（3分）如圖甲所示的電路中，閉合開關，兩燈泡均發光，且兩個完全相同的電流表指針偏轉均如圖乙所示，通過燈泡和的電流分別為
 A.     B.
C.      D.    2.（3分）如圖是用毛皮摩擦過的橡膠棒靠近氣球時的情形，則氣球
 A. 不帶電 B. 帶正電 C. 帶負電 D. 無法判斷3.（3分）下列關于電路的說法中，錯誤的是A. 電源是提供電壓的裝置 B. 導線中電流從直流電源的正極流向負極
C. 開關是控制電路通斷的裝置 D. 用電器是將其他形式的能轉化為電能4.（3分）關于生活中的一些電路，下列判斷正確的是A. 教學樓每層樓的電路總開關與該層樓的教室用電器是并聯的
B. 街道的路燈同時亮，同時滅，它們是串聯的
C. 教室內雖然可以用一個開關同時控制二盞燈，這些燈是并聯的
D. 臺燈上，用來調節燈泡亮度的開關和燈泡是并聯的5.（3分）下列電路或電路中的元件屬于串聯的是 A. 在“十”字路口處，我們看到的交通信號燈
B. 房間里的電風扇和臺燈
C. 小轎車上的左右轉向燈

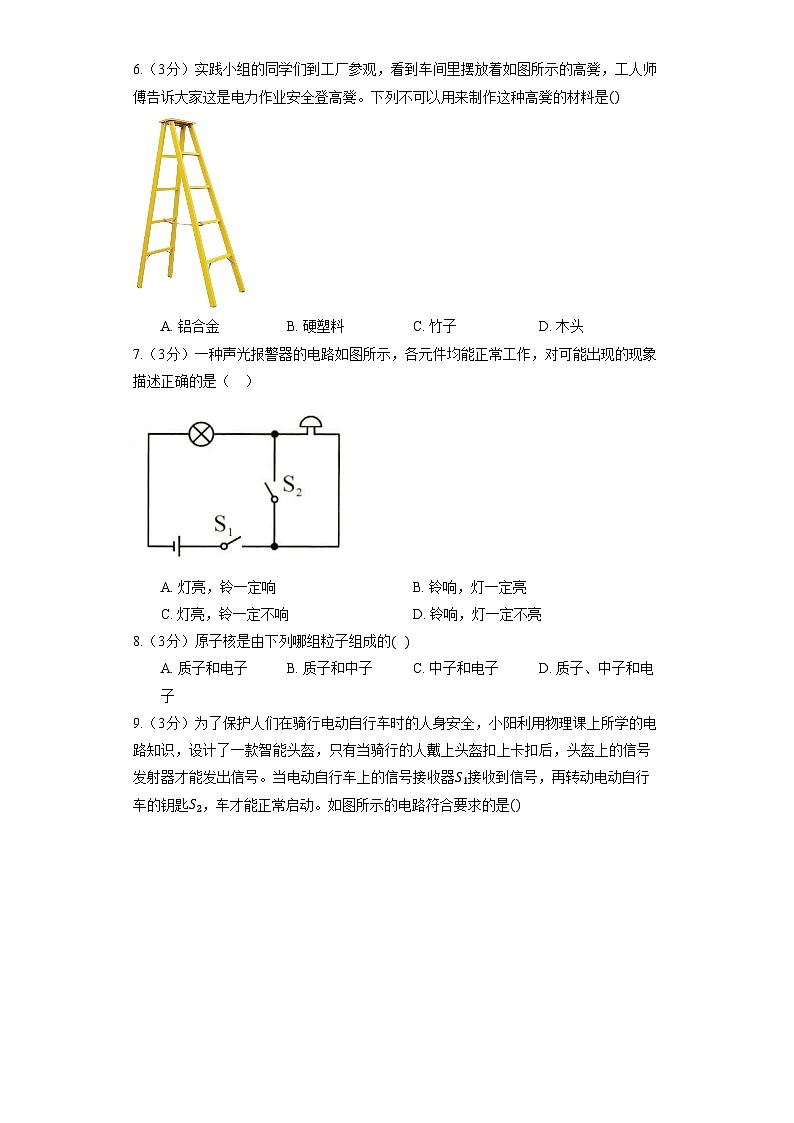

D. 學校的電鈴和控制電鈴的開關6.（3分）實踐小組的同學們到工廠參觀，看到車間里擺放著如圖所示的高凳，工人師傅告訴大家這是電力作業安全登高凳。下列不可以用來制作這種高凳的材料是
 A. 鋁合金 B. 硬塑料 C. 竹子 D. 木頭7.（3分）一種聲光報警器的電路如圖所示，各元件均能正常工作，對可能出現的現象描述正確的是（    ）?
 A. 燈亮，鈴一定響 B. 鈴響，燈一定亮
C. 燈亮，鈴一定不響 D. 鈴響，燈一定不亮8.（3分）原子核是由下列哪組粒子組成的A. 質子和電子 B. 質子和中子 C. 中子和電子 D. 質子、中子和電子9.（3分）為了保護人們?cè)隍T行電動自行車時的人身安全，小陽利用物理課上所學的電路知識，設計了一款智能頭盔，只有當騎行的人戴上頭盔扣上卡扣后，頭盔上的信號發射器才能發出信號。當電動自行車上的信號接收器接收到信號，再轉動電動自行車的鑰匙，車才能正常啟動。如圖所示的電路符合要求的是A.  B.

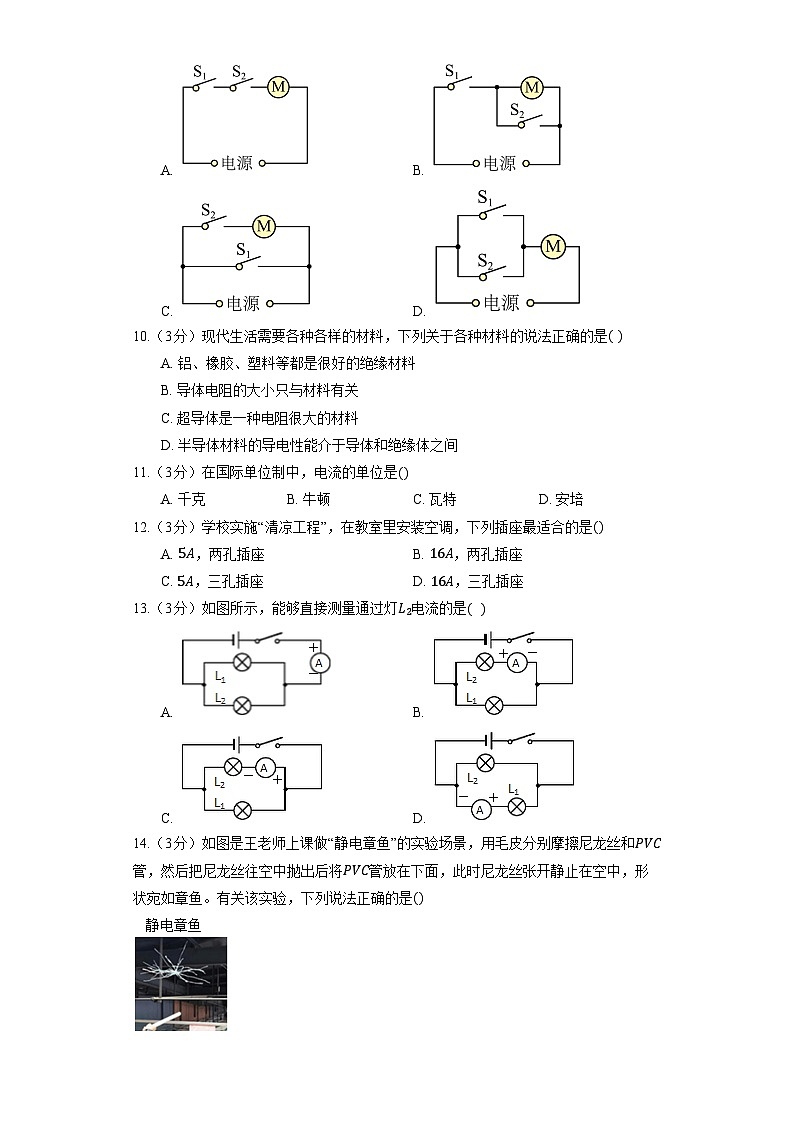

C.  D. 10.（3分）現代生活需要各種各樣的材料，下列關于各種材料的說法正確的是A. 鋁、橡膠、塑料等都是很好的絕緣材料
B. 導體電阻的大小只與材料有關
C. 超導體是一種電阻很大的材料
D. 半導體材料的導電性能介于導體和絕緣體之間11.（3分）在國際單位制中，電流的單位是A. 千克 B. 牛頓 C. 瓦特 D. 安培12.（3分）學校實施“清涼工程”，在教室里安裝空調，下列插座最適合的是A. ，兩孔插座 B. ，兩孔插座
C. ，三孔插座 D. ，三孔插座13.（3分）如圖所示，能夠直接測量通過燈電流的是A.  B.
C.  D. 14.（3分）如圖是王老師上課做“靜電章魚”的實驗場景，用毛皮分別摩擦尼龍絲和管，然后把尼龍絲往空中拋出后將管放在下面，此時尼龍絲張開靜止在空中，形狀宛如章魚。有關該實驗，下列說法正確的是
 A. 摩擦形成“靜電章魚”的過程中創造了電荷
B. 尼龍絲和管因帶異種電荷而相互吸引
C. 尼龍絲間因帶同種電荷而相互排斥
D. 尼龍絲能夠帶上電荷說明它是導體二 、填空題（本大題共1小題，共4分）15.（4分）圖是小明判斷泡沫球帶電情況的流程，其中①_______，②_______。三 、計算題（本大題共2小題，共24分）16.（12分）如圖所示電路，要使燈、串聯，則應閉合開關______，斷開開關______；要使燈、并聯，則應閉合開關______，斷開開關______。如果閉合開關______，則會造成電路中電源被短路。
 17.（12分）如圖是探究串聯電路電流特點電路圖： ?
試驗中，選擇的兩個小燈泡規格應該是 ______ 選填“相同”或“不同”．?
下表是某同學的實驗記錄中的一組數據： ?
電流表的位置電流指出上述表格所記錄的數據中，明顯錯誤的數值是 ______ 造成錯誤的原因是 ______  ______ ． ?
當用電流表測出、、三點的電流并記錄數據后，下一步操作應該是 ______   ?
A.整理器材，結束實驗    換用不同規格小燈泡再測幾組電流值 ?
C.分析數據，得出結論    換用電流表的另一個量程再測一組電流值 ?
實驗中串聯的兩個小燈泡，一個很亮，一個發光微弱．造成這種現象的原因可能是 ______  ?
A.通過兩個燈泡的電流大小不同    兩個燈泡的電壓大小不同 ?
C.發光微弱的燈泡燈絲斷了        發光微弱的燈泡燈被短路了．
 四 、作圖題（本大題共1小題，共6分）18.（6分）請?jiān)趫D中的虛線方框中填上電池及開關的符號，使電路中的電流方向如箭頭所示且兩燈泡都能發光。
 五 、實驗題（本大題共2小題，共12分）19.（6分）李明同學在學習串聯電路時，把兩個燈泡、按要求連接電路。?
在連接電路時，開關必須要 ______；電路連接完后，閉合開關，兩個燈泡都發光。?
李明同學認為一個開關能夠控制全部用電器的電路就是串聯電路，你認為這種說法 ______選填“正確”或“錯誤”；理由是 ______。?
老師拿來一個兩個小燈泡都亮著又看不到接線情況的盒子，你如何能快速判斷這個電路是不是串聯電路？做法是 ______。依據是 ______。?
李明按右圖連接串聯電路，閉合開關，發現兩燈都不亮，電源、開關都沒有故障，現在李明手上只有一條導線，請你幫他檢查到底是哪個燈斷路了。做法和現象 ______；結論是燈 ______斷路。
 20.（6分）小余和小樂探究并聯電路中電流的關系，他們?cè)O(shè)計的電路如圖甲所示。?
?
在連接電路的過程中，開關應該_____________；?
在使用電流表測電流的實驗中，小余試觸時電流表的指針向著沒有刻度的一側偏轉，如圖乙所示，根據你的分析，你認為原因可能是____________________________。?
在實驗過程中他們連接了如圖丙所示的電路，閉合開關后，觀察到燈______選填“發光”或“不發光”；通過分析電路連接情況，該電路存在的問題是：_____________寫出一條即可?
他們改正錯誤后把電流表分別接入到電路中的、、處，測出電流如下表：實驗次數處的電流處的電流處的電流 通過分析，得出的結論是：并聯電路中，________________________________；在實驗中可以采用_______________________的方法改變、、處電流的大小從而進行多次實驗；多次測量的目的是：_____________。選填序號：、多次測量求平均值減小誤差，、使結論更具普遍性
答案和解析1.【答案】C;【解析】?
這道題主要考查電流表的讀數方法和并聯電路的干路電流和支路電流的關系，對于這類題目要先分析電路的構成，然后結合串、并聯電路的特點和電表的讀數方法進行分析。?
分析電路可知：兩燈并聯，電流表測的是干路電流，電流表測的是所在支路的電流；由于并聯電路中，干路中的電流等于各支路電流之和，所以電流表選用的應該是大量程，選用的是小量程；然后根據相應量程下的分度值和指針位置來進行讀數。結合并聯電路的電流特點即可求出通過各燈的電流大小。?
?
分析電路可知：兩燈并聯，電流表測的是干路電流，電流表測的是所在支路的電流；由于并聯電路中，干路中的電流等于各支路電流之和，所以選擇的量程是，分度值為，所以電流表的示數為，即干路電流為；電流表選擇的量程是，分度值是，所以電流表的示數為，即通過燈的電流為；那么通過燈的電流大小為：。?
故選C。?

 2.【答案】C;【解析】解：毛皮摩擦過的橡膠棒帶負電荷，橡膠棒靠近氣球時，氣球被排斥，根據同種電荷相互排斥可知，氣球帶負電。?
故選：。?
用絲綢摩擦過的玻璃棒帶的電荷叫正電荷，毛皮摩擦過的橡膠棒帶的電荷叫負電荷；同種電荷相互吸引，異種電荷相互排斥。?
此題主要考查了摩擦起電的實質、電荷間的相互作用規律等知識點，屬于基礎性題目。
 3.【答案】D;【解析】解：?
、電壓是使電路中的自由電荷定向移動形成電流的原因，而電源是提供電壓的裝置，故正確；?
、在電源外部，電流從電源的正極通過導線、開關、用電器流回電源的負極，故正確；?
、為了能控制電路的通斷，電路中連入了開關，故正確；?
、用電器是用電的，將電能轉化為其他形式的能，例如電熱器轉化為內能、電風扇轉化為機械能、電燈轉化為光能等，故錯。?
故選：。?
利用導線將電源、開關、用電器連接起來的電流通路叫電路，根據電源、導線、開關、用電器的作用分析判斷。?
此題主要考查了電路的組成電源、開關、用電器、導線及其作用供電、控制電、用電、輸電，屬于基礎題目。
 4.【答案】C;【解析】解：?
、每層樓電路總開關控制整個電路，與該層樓的教室用電器是串聯的，故錯誤；?
、街道的路燈同時亮，同時滅，但一只路燈損壞時，其余的路燈還可以繼續工作即各燈泡在工作時互不影響，所以各路燈是并聯的，故錯誤；?
、教室里用一個開關同時控制兩盞燈，這些燈在一個損壞時，另一盞燈泡還能繼續工作，所以兩盞燈是并聯的，此時的開關在干路中，故正確；?
、臺燈上用來調節燈泡亮度的開關和燈泡是串聯的，故錯誤。?
故選：。?
在串聯電路中，各用電器之間工作時互相影響，在并聯電路中，各用電器之間可以獨立工作，互不影響，開關與用電器串聯。?
解答本題的關鍵是知道串聯電路各用電器互相影響，而并聯電路中各用電器則可以單獨工作。
 5.【答案】D;【解析】?
此題主要考查了串聯和并聯電路的工作特點，串聯電路中各元件相互影響，并聯電路中各元件互不影響。?
解決此題要知道串聯電路中各元件相互影響，而并聯電路中各元件互不影響。?
?
電路元件的連接有串聯和并聯兩種方式，由于串聯電路只有一條電流路徑，因此各元件相互影響，而并聯電路中各元件互不影響；?
A.在“十”字路口處，我們看到的交通信號燈，工作時不相互影響，屬于并聯連接，故不符合題意；?
B.房間里的電風扇和臺燈，能單獨工作，不相互影響，是并聯連接的，故不符合題意；?
C.小轎車上的左右轉向燈，能單獨工作，不相互影響，是并聯連接的，故不符合題意；?
D.控制電鈴的開關要控制電鈴的工作和停止，采取串聯連接，故符合題意；?
故選。
 6.【答案】A;【解析】解：為了防止人觸電，電力作業安全登高凳應該用絕緣材料制作，而鋁合金是導體，硬塑料、竹子、木頭是絕緣體，故符合題意。?
故選：。?
容易導電的物體叫導體，不容易導電的物體叫絕緣體。?
此題主要考查了導體和絕緣體的特點，屬于基礎性題目。
 7.【答案】B;【解析】略
 8.【答案】B;【解析】解：分子是由原子組成的，原子是由原子核和核外電子組成的，而原子核還可以再分，它是由更小的粒子：質子和中子組成的． ?
故選 B．?
原子核是由質子和中子組成的． ?
該題考查了原子核的內部結構．
 9.【答案】A;【解析】根據題意可知，當電動車上的信號接收器接收到信號，再轉動電動車鑰匙，車才能正常啟動，這說明兩個開關相互影響，是串聯在一起的，一起控制電動機，故符合題意，故不符合題意。故選。
 10.【答案】D;【解析】解：、鋁是導體，橡膠、塑料都是很好的絕緣材料，故錯誤；?
、導體的電阻大小與導體的材料、長度和橫截面積有關，此外還與導體的溫度有關系，故錯誤；?
、超導體的電阻為，故錯誤；?
、半導體指常溫下導電性能介于導體與絕緣體之間的材料，故正確。?
故選：。?
常見的導體包括：人體、大地、各種金屬、酸堿鹽的溶液等。常見的絕緣體有陶瓷、玻璃、橡膠、油等；導體和絕緣體沒有絕對的界限；?
影響電阻大小的因素是：材料、長度、橫截面積、溫度；?
超導體的電阻為；?
半導體指常溫下導電性能介于導體與絕緣體之間的材料。?
此題主要考查了導體和絕緣體的概念，以及超導體的有關知識，難度不大。
 11.【答案】D;【解析】解：千克是質量的單位，故錯誤；?
、牛頓是力的單位，故錯誤；?
、瓦特是功率的單位，故錯誤；?
、安培是電流的單位，故正確。?
故選：。?
在國際單位制中，電流的單位是安培，根據物理常識分析每個單位。?
此題主要考查電流的單位，屬于基礎題。
 12.【答案】D;【解析】解：根據，家庭電路的電壓一定，家用電器的額定功率越大，電路中的電流越大，對應的插座的額定電流也必須越大，空調的外殼是金屬，要使用三孔插座，故符合題意，不符合題意。?
故選：。?
教室里空凋的額定功率較大，且空調的外殼是金屬，必須使用額定電流較大的三孔插座。?
此題主要考查的是安全用電的原則，關鍵是會根據家用電器的額定功率選擇合適的插座。
 13.【答案】C;【解析】解：、圖中兩燈泡并聯，電流表測干路電流，故A錯誤； ?
B、圖中兩燈泡并聯，電流表與燈泡串聯，且正負接線柱接反了，故B錯誤； ?
C、圖中兩燈泡并聯，電流表與燈泡串聯，且正負接線柱正確，可直接測量通過燈的電流，故C正確； ?
D、圖中兩燈泡并聯，電流表與燈泡串聯，測量的是通過燈的電流，故D錯誤。 ?
故選：。?
電流表在連接時必須與被測用電器串聯，且要注意電流的正進負出，結合電路圖中的連接情況可逐一做出判斷。?
本題在判斷時，一是要看電流表與哪個燈泡串聯，二是要看接線柱的接法是否正確，難度不大。
 14.【答案】C;【解析】解：、摩擦形成“靜電章魚”的過程中并沒有創造電荷，只是發生了電荷的轉移，使正負電荷分開，故錯誤；?
、尼龍絲和管帶同種電荷，同種電荷相互排斥，故錯誤；?
、尼龍絲間因帶同種電荷而相互排斥，形狀宛如章魚，故正確；?
、尼龍絲能夠帶上電荷，但它不容易導電，是絕緣體，故錯誤。?
故選：。?
摩擦起電并不是創造了電荷，只是發生了電荷的轉移，使正負電荷分開；?
同種電荷相互排斥，異種電荷相互吸引；?
容易導電的物體叫導體，常見的導體包括：人體、大地、各種金屬、酸堿鹽的溶液等；不容易導電的物體叫絕緣體，常見的絕緣體有陶瓷、玻璃、橡膠、油等；導體和絕緣體沒有絕對的界限。?
此題主要考查了摩擦起電的實質、電荷間的相互作用規律、導體與絕緣體的概念，難度不大，屬基礎題目。
 15.【答案】負;正;【解析】（1）毛皮摩擦過的橡膠棒帶負電荷，絲綢摩擦過玻璃棒帶正電荷；（2）同種電荷相互排斥，異種電荷相互吸引。（3）排斥的帶有同種電荷，吸引的可能帶有異種電荷，也可能帶電體吸引不帶電體。毛皮摩擦過的橡膠棒帶負電荷，絲綢摩擦過玻璃棒帶正電荷；若泡沫球與毛皮摩擦過的橡膠棒相互排斥，則泡沫球帶負電荷；若泡沫球與毛皮摩擦過的橡膠棒相互吸引，則泡沫球可能帶正電荷，也可能不帶電，如與絲綢摩擦過玻璃棒相排斥，則說明泡沫球帶正電荷，若與絲綢摩擦過玻璃棒相吸引則不帶電。
 16.【答案】S2；S1、S3；S1、S3；S2；S1、S2、S3;【解析】解：要使兩燈泡串聯，電流從電源正極流出，需要經過、、回到電源負極，因此需要閉合開關，斷開、； ?
要使兩燈泡并聯，電流從電源正極流出分別經過支路、和支路、，再流回電源負極；因此應閉合開關、，斷開； ?
當三個開關同時閉合時，電流不經過用電器直接從電源的正極流入電源負極，從而形成電源短路，故不能同時閉合開關、、。 ?
故答案為：；、；、；；、、。?
串聯電路中電流只有一條路徑，各用電器之間相互影響；并聯電路中電流有多條流通路徑，各個用電器之間互不影響，獨立工作；電源短路是指用導線將電源兩極直接連接起來的電路。?
解決此類電路問題的關鍵是根據串聯和并聯電路的特點，結合題意選擇合適的開關組成符合題意的電路圖。
 17.【答案】不同；1.5；C處電流表選用小量程，誤讀為大量程；（或C處電流表量程看錯）；B；B;【解析】解：應選用規格不相同的燈泡做幾次實驗，是為了讓結果具有普遍性； ?
由表中實驗數據可知，電路電流應該是，因此數據明顯錯誤；這是因?yàn)椋谧x數時，錯把電流表把電流表量程當做量程了． ?
一次實驗的結果帶有一定的偶然性，所以應改變實驗條件，即換用不同規格的燈泡使電路中的電流發生變化，再進行幾次測量，才能得出可靠的結論．而改變電流表的量程則無助于實驗結論的得出，故選B； ?
實驗中發現兩個串聯的小燈泡，一個很亮，一個發光微弱，說明兩燈的實際功率不同，兩燈串聯在電路中，電流相等，根據，可以判斷較亮的實際電壓遠遠大于微弱發光的實際電壓，說明兩個燈泡的電壓大小不同，故選B．?
故答案為：不同；；處電流表選用小量程，誤讀為大量程或處電流表量程看錯；；．?
為了使結果有代表性，應選用不同規格的燈泡做實驗； ?
第三個數據是錯誤的，是把量程讀錯了； ?
實驗中要得出普遍性的規律，應換用不同規格的用電器多測幾組數據，進行分析； ?
串聯時，電流相等，根據，電壓大小不同，實際電功率不同，根據此分析即可． ?
該題考查了探究串聯電路電流特點的實驗的操作．注意電流表的量程的選擇和正負接線柱要接正確，結果要有代表性，就要用不同的規格的電燈，多做幾次實驗．
 18.【答案】解：由圖可知，電流通過上面的燈時，方向向左，與通過下面燈的電流匯合后，?
一起應回到電源的負極，即左框中應是電源，且電源的負極在下面，由此可知右框中應是開關。?
如圖所示：?
;【解析】?
電路中的電流都是從電源正極出發，經過開關用電器，最后回到電源的負極，所以依據題目中的電流方向可以判斷電源的正極，從而根據電流的流向判斷出流經另一盞燈的電流方向。?
明確各元件的位置與不同作用，知道電池元件符號的長線一端是正極，短線一端是負極，在電池外部電流方向總是正極出發，流經用電器，再回到負極等是關鍵。
 19.【答案】斷開  錯誤  并聯電路中，干路中的開關控制所有用電器  擰下其中的一個燈泡  串聯電路中，各個用電器相互影響；并聯電路中，各個用電器可以獨立工作  用一條導線并聯在燈泡L1的兩端；L2發光  L1;【解析】解：?
接電路時，為了保護電路，開關要斷開；?
串聯電路中，開關控制所有用電器；并聯電路中，開關在干路中，開關可以控制所有用電器，所以一個開關能夠控制全部用電器的電路可能是串聯電路，也可能是并聯電路；?
實驗中可以擰下其中的一個燈泡，若另一個燈泡不發光，則為串聯電路，若另一個燈泡仍然發光，為并聯電路；?
李明按右圖連接串聯電路，閉合開關，發現兩燈都不亮，電路中出現了斷路現象；用一條導線并聯在燈泡的兩端，若發光，則是燈泡斷路，若不發光，則是燈泡斷路。?
故答案為：斷開；?
錯誤；并聯電路中，干路中的開關控制所有用電器；?
擰下其中的一個燈泡；串聯電路中，各個用電器相互影響；并聯電路中，各個用電器可以獨立工作；?
用一條導線并聯在燈泡的兩端；發光；。?
連接電路時，開關要斷開；?
串聯電路中，開關控制所有用電器；并聯電路中，開關在干路中，開關可以控制所有用電器；?
串聯電路中，各個用電器相互影響；并聯電路中，各個用電器可以獨立工作；?
電路的故障有兩種：短路和斷路；根據燈泡的發光情況判定電路的故障；根據導線的作用判定故障的原因，?
此題主要考查了電路的連接方式的判定、電路故障的判定，難度不大。
 20.【答案】斷開；?
電流表正、負接線柱接反了；?
不發光；、被短路；?
干路電流等于各支路電流之和；改變電源電壓；;【解析】?
為保護電路、為了安全，連接電路時開關要斷開；?
電流表的指針反偏說明電流表的正負接線柱接反，對換連接即可；?
正確識別電路，查看電流在電路中的流通路徑，通過判斷電路的構成情況來分析存在的問題。?
圖中接錯的地方有：電流表接線柱接反了，且、被短路。?
解決此題的關鍵是根據并聯電路的電流規律進行分析，干路中的電流等于各支路電流之和；?
在實驗中可以采用電源電壓的方法改變、、處電流的大小從而進行多次實驗；?
多次測量找普遍規律。?
此題主要考查了實驗的注意事項、電流表的正確使用以及分析實驗數據得出結論的能力，注意實驗進行多次測量的目的有：①多次求平均值，減小實驗誤差；②多次測量，找出普遍規律。?
為保護電路，連接電路時開關要斷開；?
閉合開關，發現電流表指針偏向表盤左側，說明電流表的正負接線柱接反；?
圖中接錯的地方有：電流表接線柱接反了，且、被短路。故燈 不發光；?
由實驗數據可知，并聯電路中干路電流等于各支路電流之和；?
在實驗中可以采用改變電源電壓的方法改變、、處電流的大小從而進行多次實驗；?
測量三次的目的是：找普遍規律，避免偶然性，故正確。?
故答案為：?
斷開；保護電路；   電流表正、負接線柱接反了；不發光；、被短路；干路電流等于各支路電流之和；改變電源電壓；。
