2023年寧夏銀川市賀蘭縣第四中學中考二模物理試題（含解析）

這是一份2023年寧夏銀川市賀蘭縣第四中學中考二模物理試題（含解析），共19頁。試卷主要包含了單選題，填空題，實驗題，簡答題，綜合題，計算題等內容，歡迎下載使用。

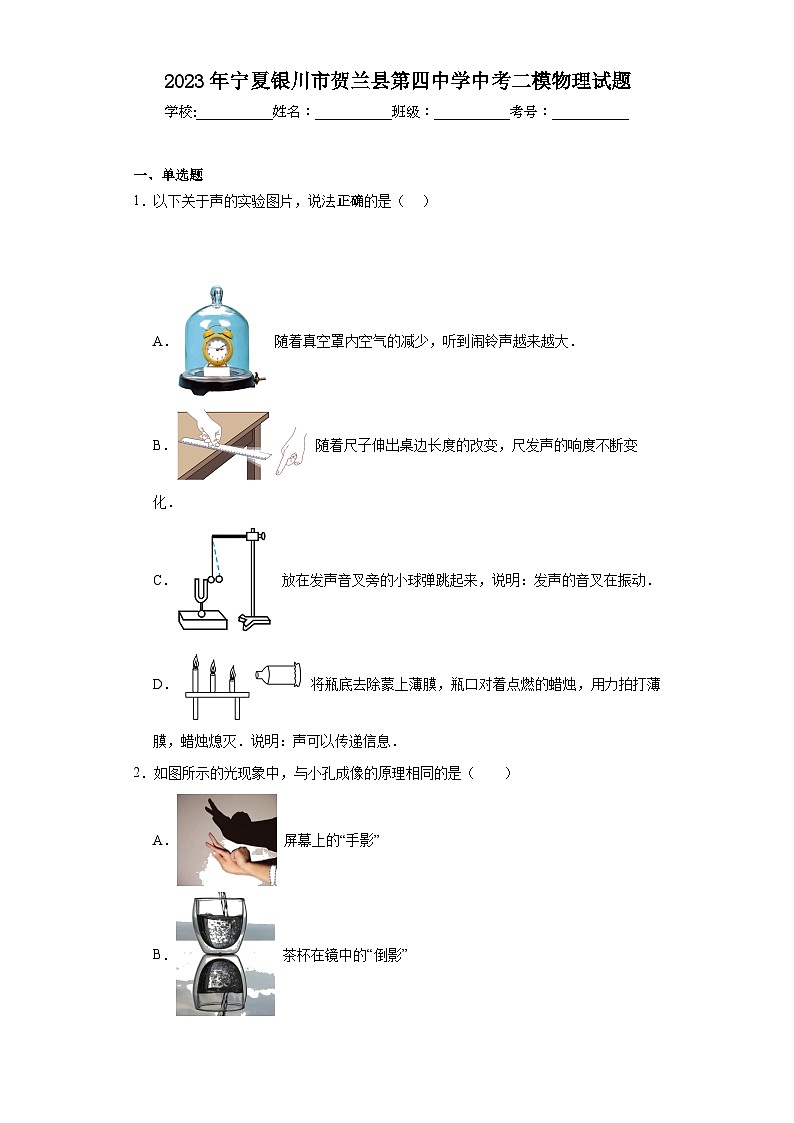

2023年寧夏銀川市賀蘭縣第四中學中考二模物理試題學校:___________姓名：___________班級：___________考號：___________ 一、單選題1．以下關于聲的實驗圖片，說法正確的是（    ）  A．  隨著真空罩內空氣的減少，聽到鬧鈴聲越來越大．B．  隨著尺子伸出桌邊長度的改變，尺發聲的響度不斷變化．C．  放在發聲音叉旁的小球彈跳起來，說明：發聲的音叉在振動．D．  將瓶底去除蒙上薄膜，瓶口對著點燃的蠟燭，用力拍打薄膜，蠟燭熄滅．說明：聲可以傳遞信息．2．如圖所示的光現象中，與小孔成像的原理相同的是（　?。?/span>A． 屏幕上的“手影”B． 茶杯在鏡中的“倒影”C． 水中筷子“變彎”D． 鋼筆“錯位”3．下列關于物態變化的說法中，正確的是（　?。?/span>A．春天，河里冰雪消融的過程要吸熱，是升華現象B．夏天，雪糕周圍冒“白氣”的過程要放熱，是汽化現象C．秋天，早晨花草上形成露珠的過程要吸熱，是凝華現象D．冬天，戴眼鏡的人從室外進入室內，鏡片變“模糊”的過程要放熱，是液化現象4．下列物理圖像中，反映物理量之間關系正確的是（　?。?/span>A．汽車做勻速直線運動的圖像B．物體所受重力與質量關系C．汽車做勻速直線運動的圖像D．海波的熔化圖像5．對下列四幅圖情景描述錯誤的是（ ）A．圖甲中用電吹風向下吹漏斗中的乒乓球，球不掉落，表明氣體壓強與氣體流速有關B．圖乙中紙片不掉落、杯中的水不流出，證明了大氣壓的存在C．圖丙中手提袋手柄寬大是為了減小對手的壓強D．圖丁中魚吐出的氣泡在上升未露出水面前，水對氣泡的壓強不變，浮力不變6．在如圖所示的電路中，閉合開關后，下列說法正確的是（　　）  A．小磁針靜止時，A端為N極 B．向右移動滑片P，電磁鐵磁性增強C．電磁鐵左端為N極 D．向左移動滑片P，電磁鐵磁性增強7．如圖所示的電路，電源電壓保持不變，閉合開關S，將滑動變阻器的滑片P緩慢向右移動的過程中（　?。?/span>  A．電壓表示數變大，電流表示數變大 B．電壓表示數變大，電流表示數變小C．電壓表與電流表的示數之比不變 D．電壓表與電流表示數的乘積不變 二、填空題8．2022年2月15日，在北京冬奧會單板滑雪男子大跳臺決賽中，中國小將蘇翊鳴全程動作行云流水，發揮穩健，最終獲得金牌。如圖所示是他在空中某一瞬間的照片和比賽過程中的運動軌跡，下列說法正確的是           ；    A．他從a到b加速下滑過程中，慣性增大B．起跳后在空中最高點c處速度為零，此時他不受力的作用C．他從c到d下落過程中重力不做功D．落地后在水平雪面上勻速滑行時，他受到的重力和雪面對他支持力平衡理由：           。9．在探究“水的沸騰”的實驗中，正確描述水的溫度（T）隨時間變化的圖象是        。選擇理由：        。 三、實驗題10．如圖所示，體溫計的示數是       ℃，物體A的長度為       cm．   四、填空題11．小明一家購置了一臺空氣消毒機。消毒機有換氣和殺菌的功能，額定功率分別為60W和15W，可同時工作也可單獨工作。消毒機的           （“紅外線”或“紫外線”）燈與換氣扇           （填“串”或“并”）聯在電路中。12．如圖所示，用滑輪組將重為400N的物體勻速提升了1m．已知拉力F為250N，則提升重物的過程中，滑輪組的機械效率是        ．請寫出一種提高此滑輪組機械效率的方法：            ．13．有一款平面鏡防霧膜，膜內裝有電熱絲，將它貼在鏡的背面并通電，可防止水蒸氣在鏡面上液化，電阻絲消耗電能，小明站在鏡前0.6m處，他在鏡中的像和他相距           m，當他遠離鏡子時，鏡中他自己的像           （選填“變大”、“變小”或“不變”）。 五、簡答題14．閱讀下面短文，根據描述，請寫出任意兩個涉及到的物理現象并用物理知識解釋．2017“絲綢之路”寧夏·銀川國際馬拉松5月29日在寧夏銀川開賽．比賽前，部分運動員在皮膚易磨損處（腋下、大腿內側）涂上了凡士林．上午7點整，銀馬準時鳴槍，一位觀眾先看到冒煙，然后過了0.6s聽到槍聲．在比賽的過程中，直播車上的工作人員看到路道旁的標志牌、樹木、建筑紛紛往后退．在烈日的炙烤下，運動員們揮汗如雨，有人戴著墨鏡，有人戴著涼帽．賽程漫長，堅強的運動員終于跑完了全程，在享受勝利的喜悅的同時 ，為了防止感冒，他們及時地擦干了身上的汗水．例：物理現象：部分運動員在皮膚易磨損處（腋下、大腿內側）涂上了凡士林．    解    釋：減小摩擦力（1）物理現象：                             解釋：                                    （2）物理現象：                             解釋：                                    15．某人分別用如圖甲、乙所示的兩種方法挑著同一物體行走，圖甲中手施加的動力與圖乙中手施加的動力哪個更小一些？為什么？ 六、綜合題16．電動公交車在銀川市已經被廣泛使用，該公交車主要采用電能作為動力，與燃?xì)廛囅啾仍胍粜?，綠色環保，對霧霾能起到一定的抑制作用。（1）電動公交車在充電時充電樁相當于電路中的        ，給蓄電池充電將       能轉化為       能，純電動公交車所使用的電能屬于       能源。（填寫“一次”或“二次”）（2）電動公交車的工作原理與下圖所示的哪一個實驗原理相似(      )A． B． C． D．  （3）現在乘坐公交車可以通過公交卡或手機付費，那么公交卡（手機）與讀卡器之間信息的傳遞是通過        波完成的。（4）電動公交車的整車充電通常在晚上用電低谷期間，利用輸出功率100kW的直流快速充電樁只需要3小時就能充滿。①求充一次電消耗的電能。(       )②這些電能相當于多少千克的汽油完全燃燒放出的能量。（汽油的熱值q=4.6×107 J/kg）（計算結果保留整數）(       ) 七、計算題17．在萬物皆可外賣的時代，外賣拯救了無數人的胃和無數“出門困難戶”，外賣騎手為加快送餐速度避免超時差評，從而超速、逆行、闖紅燈等問題屢屢發生，外賣騎手現接到一個從商家到顧客距離為3km的訂單，他用時將貨送到了顧客手里，假設他在整個過程中都勻速直線行駛，表是他電動車主要技術參數。基本信息整車質量50kg最高車速最大噪聲62dB輪胎與水平面著地總面積蓄電池電壓48V容量電動機額定電壓48V額定功率249W（1）目前國家對電動車進行嚴格的速度限制，電動車每小時不得超過25km行駛速度，騎手在送餐過程中是否超速？（通過計算進行說明，并寫出必要計算步驟）；（2）質量為65kg的騎手在水平路面上騎行時，請計算電動車對路面的壓強；（3）電動車遇緊急情況剎車時，剎車片會抱緊輪胎，若前后閘只剎一個，你認為是剎前閘好還是后閘好？試用所學知識說明理由。   八、實驗題18．物理實驗小組同學利用天平、量筒和燒杯等器材測量牛奶的密度。  （1）天平調平衡后，將適量的牛奶倒入燒杯中，在用天平測量燒杯和牛奶的總質量時，將砝碼盒中最小的砝碼放入右盤后，指針位置如圖甲所示，接下來他應該           （選填序號）。A．向左調節平衡螺母B．直接向右移動游碼C．取下最小的砝碼，然后移動游碼（2）測出燒杯和牛奶的總質量為157g后，將燒杯中的一部分牛奶倒入量筒，液面位置如圖乙所示，則量筒中牛奶的體積為           。（3）測量燒杯和剩余牛奶的總質量，天平平衡時如圖丙所示，燒杯和剩余牛奶的總質量為           g。（4）小明測量的牛奶密度為           。19．小明想“探究液體內部壓強的特點”，其實驗過程如下：（1）實驗前，小明首先用手指按了按探頭的橡皮膜，按時發現U形管內液面高度差幾乎無變化，其原因是           ；（2）小明重新調整好器材，繼續實驗；圖乙和圖丙是將該裝置的探頭放入水中不同深度的情況，比較后得出的結論是：液體內部的壓強隨深度的增加而           ；（3）比較圖丙和圖丁，得出的結論是：液體內部的壓強與液體的           有關；（4）小明發現：當探頭在水下6cm和探頭在鹽水下5cm時，U形管內液柱的高度差相同，則鹽水的密度是           。  20．甲同學在驗證“阿基米德原理”實驗中：（1）用已調零的彈簧測力計，按照圖中所示順序進行實驗操作，測力計的示數分別為：、、、，由此可知鐵球浸沒在水中所測得的浮力表達式為           ，測得鐵球排開水所受的重力表達式為           （用此題中所給字母表示）；（2）甲同學預期要獲得的結論是：           ；（3）在讀數正確的情況下，乙同學由實驗數據發現：鐵球浸沒在水中所受浮力大于鐵球排開的水所受重力，而且超出了誤差允許的范圍，甲、乙兩同學討論此實驗操作中存在的問題可能是           。（寫出一條即可）   21．小剛同學利用如圖所示的器材測量小燈泡的電阻，已知小燈泡的額定電壓為。  （1）請用筆畫線代替導線將圖乙所示的實物圖對應的電路圖畫在甲圖的方框內；           （2）閉合開關，小剛移動滑片，發現小燈泡不亮，電壓表無示數，電流表有示數，則故障原因可能是           ；（3）排除故障后，小剛根據測得的數據繪制了小燈泡的電流隨電壓變化的圖像（如圖丙所示），由圖像可知，小燈泡正常工作時的電阻是           Ω（保留一位小數），進一步分析圖像可以發現小燈泡的電阻不斷變化，這是因?yàn)?/span>           。22．某小組的同學在探究“導體電流與電壓、電阻”關系時，采用了圖甲所示的電路圖。實驗中他們選用的定值電阻分別是、、，電源電壓是3V，滑動變阻器的阻值范圍是。  （1）根據甲圖的電路圖連接圖乙的實物圖（導線不能交叉）；           （2）一位同學在探究電流與電阻的關系時，首先選擇5Ω的定值電阻做實驗，讀取完電流表示數后，直接拆下5Ω的定值電阻改換成10Ω的定值電阻，并立即讀出電流表示數，他認為這樣操作簡捷高效。那么，請你指出他在操作中兩個錯誤：①           ；②           ；（3）在探究電流與電阻的關系時，同學們根據正確的實驗數據作出了電流與電阻的關系圖像，如圖丙所示，則在實驗過程中電壓表的示數應為           V。
參考答案：1．C【詳解】A．聲音的傳播需要介質，真空不能夠傳聲，故隨著真空罩內空氣的減少，聽到鬧鈴聲會越來越小，故A錯誤；B．改變圖中鋼尺伸出桌面的長度，鋼尺振動的快慢不同，鋼尺發出聲音的音調不同，故B錯誤；C．放在發聲音叉旁的小球彈跳起來，說明：發聲的音叉在振動，故C正確；D．將瓶底去除蒙上薄膜，瓶口對著點燃的蠟燭，用力拍打薄膜，蠟燭熄滅．說明：聲可以傳遞能量，故D錯誤。故選C。2．A【詳解】光在同種、均勻介質中沿直線傳播，日食、月食、影子、小孔成像都是光的直線傳播形成的．A、屏幕上的“手影”，影子的形成，是光的直線傳播現象，符合題意；B、茶杯在鏡中的“倒影”，是平面鏡成像，屬于光的反射現象，不符合題意；C、水中筷子“變彎”，是光從水傳向空氣發生的折射現象，不符合題意；D、鋼筆“錯位”，是光在玻璃和空氣兩種介質中傳播發生的折射現象，不符合題意3．D【詳解】A．春天，河里冰雪消融，屬于熔化，熔化吸熱，故A錯誤；B．夏天，冰糕周圍冒“白氣”，是空氣中的水蒸氣遇到溫度較低的冰糕液化成小水珠形成的，是液化現象，液化放熱，故B錯誤；C．秋天，草葉上結有小露珠，是水蒸氣液化形成的，液化放熱，故C錯誤；D．冬天，戴眼鏡的人從室外進入室內，鏡片變“模糊”是空氣中的水蒸氣遇到溫度較低的玻璃液化成小水珠形成的，是液化現象，液化放熱，故D正確。故選D。4．A【詳解】A．物體做勻速直線運動，路程與時間成正比，所以路程與時間的關系圖像是一條過原點的傾斜直線，故A正確；B．物體受到的重力的大小跟物體的質量成正比，所以物體所受重力與質量關系圖像應是一條過原點的傾斜直線，故B錯誤；C．物體做勻速直線運動，其速度不會隨路程的變化而變化，所以速度與時間的關系圖像應是一條平行于橫軸的直線，故C錯誤；D．海波是晶體，其熔化過程不斷吸收熱量，溫度保持不變，故D錯誤。故選A。5．D【詳解】A．從倒置的漏斗口向下吹氣，乒乓球頂部空氣流速大，壓強小，球下方氣壓大，在壓強差的作用下，球掉不下來，故A正確，不符合題意；B．覆杯實驗，裝滿杯子的水排出了空氣，蓋上紙片后杯子倒置，在大氣壓的作用下，杯子里的水流不出來，故B正確，不符合題意；C．手提袋手柄寬大是為了增大受力面積，減小對手的壓強，故C正確，不符合題意；D．根據P=ρgh可知，當氣泡在水中上升的過程中，h變小，壓強變??；壓強變小后氣泡體積變大，根據F浮=ρgV排，V排變大所以浮力變大．故D錯誤，符合題意． 6．D【詳解】AC．讀圖可知，電流從螺線管的右端流入，用右手握住螺線管，使四指指向電流的方向，則大拇指所指的右端為電磁鐵的N極，根據異名磁極相互吸引可知，小磁針的A端為S極，故AC錯誤；BD．當滑動變阻器的滑片向左移動時，滑動變阻器接入電路的電阻變小，電路中的電流增大，電磁鐵的磁極增強，相反，電磁鐵的磁性減弱，故B錯誤，D正確。故選D。7．C【詳解】由電路圖可知，定值電阻與滑動變阻器電阻串聯，電壓表測R兩端的電壓，電流表測電路中的電流。滑動變阻器滑片向右移動過程中，接入電路中的電阻變大，電路中的總電阻變大。ABD．由可知，電路中的電流變小，即電流表的示數變小，由可知，R兩端的電壓變小，即電壓表的示數變小，所以，電壓表示數與電流表示數的乘積變小，故ABD錯誤；C．由可知，電壓表示數與電流表示數的比值等于R的阻值，則電壓表示數與電流表示數的比值不變，故C正確。故選C。8．     D     見解析【詳解】[1][2]A．慣性只與物體的質量有關，他從a到b加速下滑過程中，質量不變，所以慣性不變，故A錯誤；B．對他受力分析可知，起跳后在空中最高點c處速度為零，此時仍然受到重力的作用，故B錯誤；C．他從c到d下落過程中，受到重力的作用，也在重力的方向上通過了距離，所以重力做功，故C錯誤；D．落地后在水平雪面上勻速滑行時，處于平衡狀態，他受到的重力和支持力是一對平衡力，二者大小相等，故D正確。故選D。9．     B     水在沸騰過程中吸熱溫度不變【詳解】[1][2]水沸騰過程中的溫度隨時間變化的關系應該是：隨著時間的增長水的溫度逐漸升高，當溫度升高的等于沸點時，雖然繼續吸熱但溫度將保持不變。A．圖中該物質的溫度整體的變化規律是隨著時間的增長一直是逐漸升高的，故A不符合題意；B．圖中該物質的溫度隨著時間的增長先升高當溫度升高到一定數值時就不再變化了，這與水的沸騰規律完全吻合，故B符合題意；C．圖中該物質的溫度有一個特殊的規律，溫度整體的變化規律是隨著時間的增長逐漸降低的，但中間有一段時間內溫度卻是不變的，再根據晶體凝固的規律：雖不斷放熱但溫度保持不變；由此可判斷該圖象是某晶體的凝固圖象，故C不符合題意；D．圖中該物質的溫度整體的變化規律是隨著時間的增長水的溫度沒有逐漸降低；故D不符合題意。故選B。10．     38.3     3.30【詳解】[1][2]體溫計的分度值為0.1℃，此時示數為38.5℃；刻度尺的分度值為1mm，此時示數為3.30cm。11．     紫外線     并【詳解】[1]紫外線可以用來殺菌和消毒，消毒機里面安裝的是紫外線燈。[2]紫外線燈和換氣扇互不影響，是并聯關系。12．     80%     增大物體的重力【詳解】第一空．由圖像可知此滑輪組繩子股數n=2，因此滑輪組的機械效率為 ；第二空．提高滑輪組機械效率可采用多種方法，例如①增大物體的重力②使用輕質滑輪③滴加潤滑油，減少工件之間的摩擦．13．     1.2     不變【詳解】[1]小明站在鏡前0.6m處，根據平面鏡成像特點：物像到平面鏡的距離相等的可知，他在鏡中的像到鏡子的距離也為0.6m，則他在鏡中的像和他相距[2]物體在平面鏡中成像大小跟物體的大小有關，跟物體到鏡面的距離沒有關系，所以當他遠離鏡子時，鏡中他自己的像將不變。14．     物理現象：觀眾先看到冒煙，然后聽到了槍聲     空氣中，光速大于聲速     直播車上的工作人員看到路道旁的標志牌、樹木、建筑紛紛往后退     工作人員是以自己或者直播車為參照物【詳解】答：（1）物理現象：觀眾先看到冒煙，然后聽到槍聲．解釋：空氣中，光速大于聲速．（2）物理現象：在比賽的過程中，直播車上的工作人員看到路道旁的標志牌、樹木、建筑紛紛往后退．解釋：工作人員是以自己或者直播車為參照物，路旁的標志牌、樹木、建筑相對于直播車位置是變化的，所以是運動的．（3）物理現象：他們及時地擦干了身上的汗水．解釋：蒸發吸熱，汗液蒸發要吸收熱量，使人容易感冒．15．見解析 【詳解】根據杠桿原理：可知，包袱的質量相同，乙圖中，包袱距支點肩膀的距離明顯比甲圖中的大，且甲、乙圖上手到支點的距離相同。即兩種情況下，阻力和動力臂相同，圖乙中阻力臂更大，故乙圖上手要施加動力比甲更大。16．     電源     電     化學     二次     B     電磁     300kW·h     23kg【詳解】（1）[1]充電樁給車充電，相當于電源。[2][3]給蓄電池充電時將電能轉換為蓄電池的化學能。[4]純電動公交車所使用的電能是由化石燃料的化學能、風能、太陽能、潮汐能等一次能源轉化來的，所以屬于二次能源。（2）[5]電動公交車的工作原理與電動機的原理相同；A．該圖是奧斯特實驗，說明通電導體周圍存在磁場，故A不符合題意；B．電路中有電源，因此是電動機原理，故B符合題意；C．屬于電磁繼電器，屬于電流的磁效應，故C不符合題意；D．電路中沒有電源，與發電機原理相同，故D不符合題意。故選B。（3）[6]公交卡與讀卡器之間信息的傳遞是通過電磁波傳遞信息的。（4）[7]充一次電消耗的電能W=Pt=100kW×3h=300kW·h=1.08×109J[8]汽油質量17．（1）沒有超速；見解析；（2）；（3）剎車時剎后閘好，見解析【詳解】解：（1）外賣騎手的速度所以騎手在送餐過程中沒有超速。（2）騎手和電動車的總重力電動車對路面的壓力電動車對路面的壓強（3）剎車時剎后閘好。因?yàn)殡妱榆囋谛旭傔^程中，前后輪都在運動，剎前輪時，前輪停止運動，后輪由于慣性仍然保持向前運動，容易發生翻車現象。答：（1）騎手在送餐過程中沒有超速；（2）電動車對路面的壓強為；（3）剎車時剎后閘好。因?yàn)殡妱榆囋谛旭傔^程中，前后輪都在運動，剎前輪時，前輪停止運動，后輪由于慣性仍然保持向前運動，容易發生翻車現象 。18．                    【詳解】（1）[1]用天平測量燒杯和牛奶的總質量時，將砝碼盒中最小的砝碼放入右盤后，橫梁指針如圖甲所示，指針向偏，說明右盤中加入的砝碼質量偏大：A．應該在測量前調節平衡螺母使天平平衡，測量過程中不能調節平衡螺母，故A不符合題意；B．此時右盤中加入的砝碼質量偏大，若再直接向右移動游碼相當于再往右盤加砝碼，天平不可能再次平衡，故B不符合題意；C．此時右盤中加入的砝碼質量偏大，應該取下最小的砝碼，然后移動游碼直到天平平衡，故C符合題意。故選C。（2）[2]由圖可乙知，量筒的分度值為2mL，量筒中牛奶的體積為 （3）[3]如圖丙所示，游碼標尺的分度值是，游碼在標尺上對應的刻度值為4g，燒杯和剩余牛奶的總質量為（4）[4]倒入量筒中牛奶的質量為牛奶的密度為 19．     裝置漏氣     增大     密度     【詳解】（1）[1]使用液體壓強計前，要用手按壓橡皮膜時，觀察U形管內液面會有高度差，現在按時液面幾乎沒有變化，說明裝置漏氣。（2）[2]圖乙和圖丙，液體的密度相同，金屬盒所在液體深度越深，U形管液面高度差越大，說明液體壓強越大，得到結論：液體密度一定時，液體內部的壓強隨深度的增加而增大。（3）[3]圖丙和圖丁，金屬盒在液體深度相同，液體的密度越大，U形管液面高度差越大，說明液體壓強越大，得到結論：液體深度相同時，液體壓強跟液體密度有關，液體密度越大，液體壓強越大。（4）[4]當探頭在水下6cm和探頭在鹽水下5cm時，U形管內液柱的高度差相同，說明6cm水柱產生的壓強和5cm鹽水柱產生的壓強相等，即分解為即則液體的密度。20．               浸在液體中的物體受到浮力大小等于物體排開液體受到的重力，即     溢水杯沒有裝滿水【詳解】（1）[1][2]由圖看出，物體的重力是，物體浸沒在水中彈簧測力計對物體的拉力是，物體浸沒在水中受到的浮力物體排開水的重力（2）[3]由阿基米德原理知，浸在液體中的物體受到浮力大小等于物體排開液體受到的重力，故小明預期要獲得的結論是浸在液體中的物體受到浮力大小等于物體排開液體受到的重力，即（3）[4]本實驗利用溢水杯溢出水顯示排開的液體的多少，關鍵是溢水杯沒有裝滿時，溢出水比排開水少，因而導致鐵球浸沒在水中所受浮力大于鐵球排開的水所受重力，此實驗操作中存在的問題可能是溢水杯沒有裝滿水。21．            小燈泡短路          燈絲的電阻隨溫度的升高而增大【詳解】（1）[1]小燈泡正常工作時的電壓為，故電壓表選用小量程并聯在燈泡兩端；滑動變阻器上下各選一個接線柱與燈泡串聯在電路中，如下圖所示：按照實物圖畫出電路圖，如下圖所示：  （2）[2]閉合開關，小剛移動滑片，發現小燈泡不亮，電流表有示數，說明電路是通路；電壓表無示數，說明電壓表并聯的電路短路或電壓表短路，即故障原因可能是小燈泡短路。（3）[3]由圖乙可知，當燈泡兩端電壓為時，通過燈泡的額定電流為，小燈泡正常工作時的電阻為[4]由圖丙可知，當燈泡兩端電壓增大，通過燈泡的電流也增大，根據可知，燈泡的功率變大，溫度升高，燈絲的電阻隨溫度的升高而增大。22．            改接電路時沒有斷開開關、且把滑動變阻器的滑片移到阻值最大處     更換電阻后沒有移動滑片使電阻兩端電壓保持不變     【詳解】（1）[1]根據甲圖的電路圖可知，，由于滑動變阻器向左滑動時，接入電路的阻值增大，所以應把滑動變阻器采用左上右下接線方式，并與定值電阻串聯接入電路，由于電源電壓為3V，則電壓表應選擇小量程并聯在待測電阻兩端，實物電路圖，如圖所示：  （2）[2][3]探究電流與電阻的關系時，應控制電阻兩端電壓不變，在用10Ω電阻替換5Ω電阻時，應先斷開開關，把滑動變阻器的滑片移到阻值最大處，拆下5Ω的電阻，然后換上10Ω的電阻，閉合開關，移動滑片，使電阻兩端電壓保持不變，然后讀出電流表示數。（3）[4]探究電流對電阻的影響時，要保持電阻兩端電壓不變，由圖丙所示圖象可知，電流為0.5A時，電阻為5Ω，根據歐姆定律得，電阻兩端電壓
