2023九年級物理下冊第二十章電與磁練習新版新人教版

這是一份2023九年級物理下冊第二十章電與磁練習新版新人教版，共6頁。

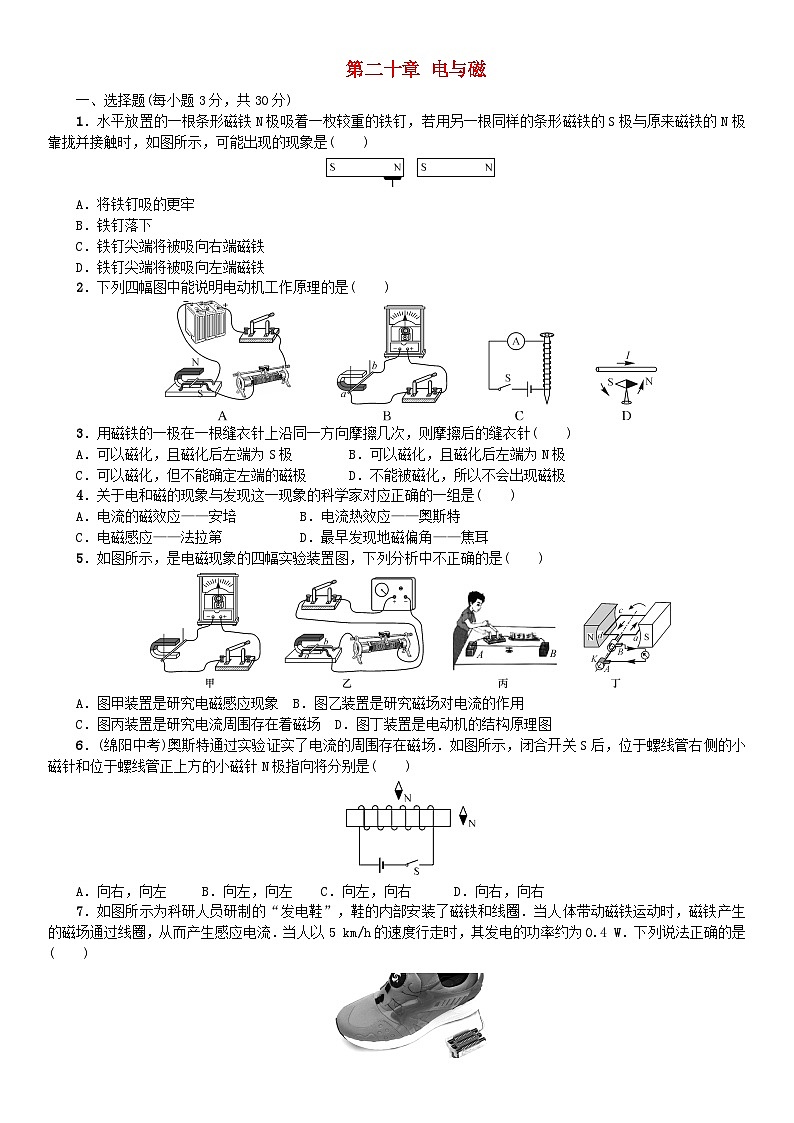

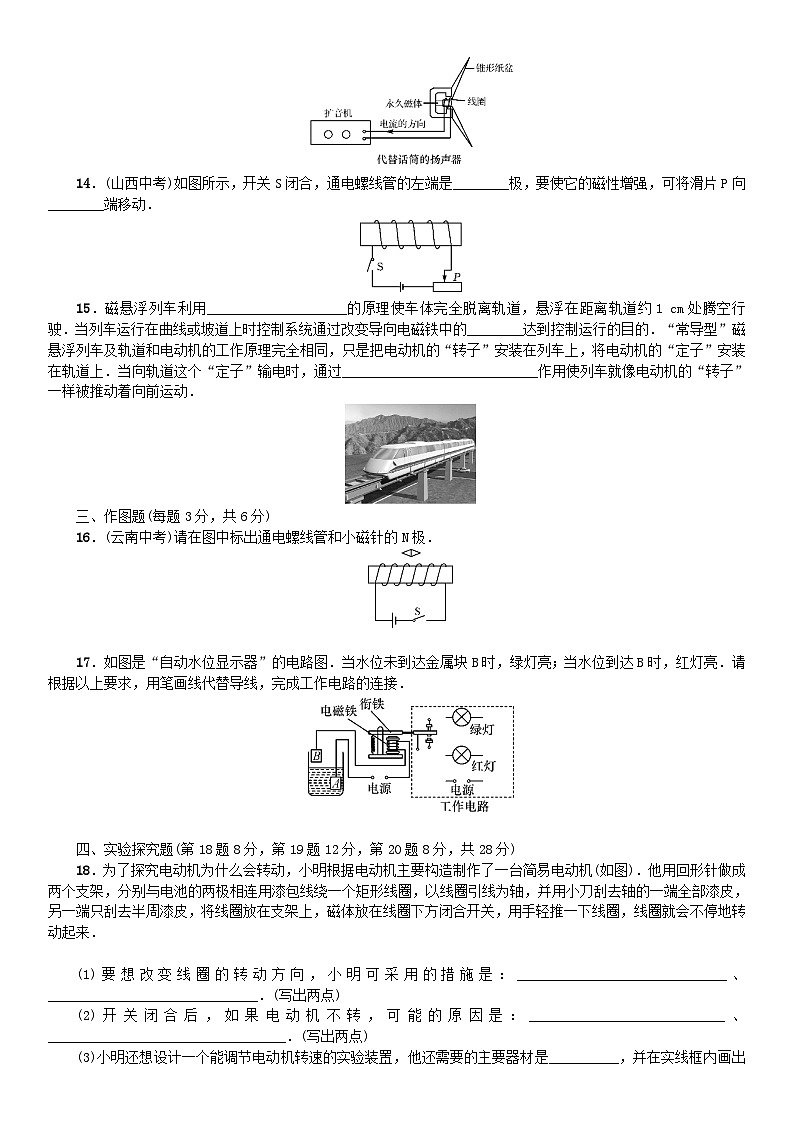

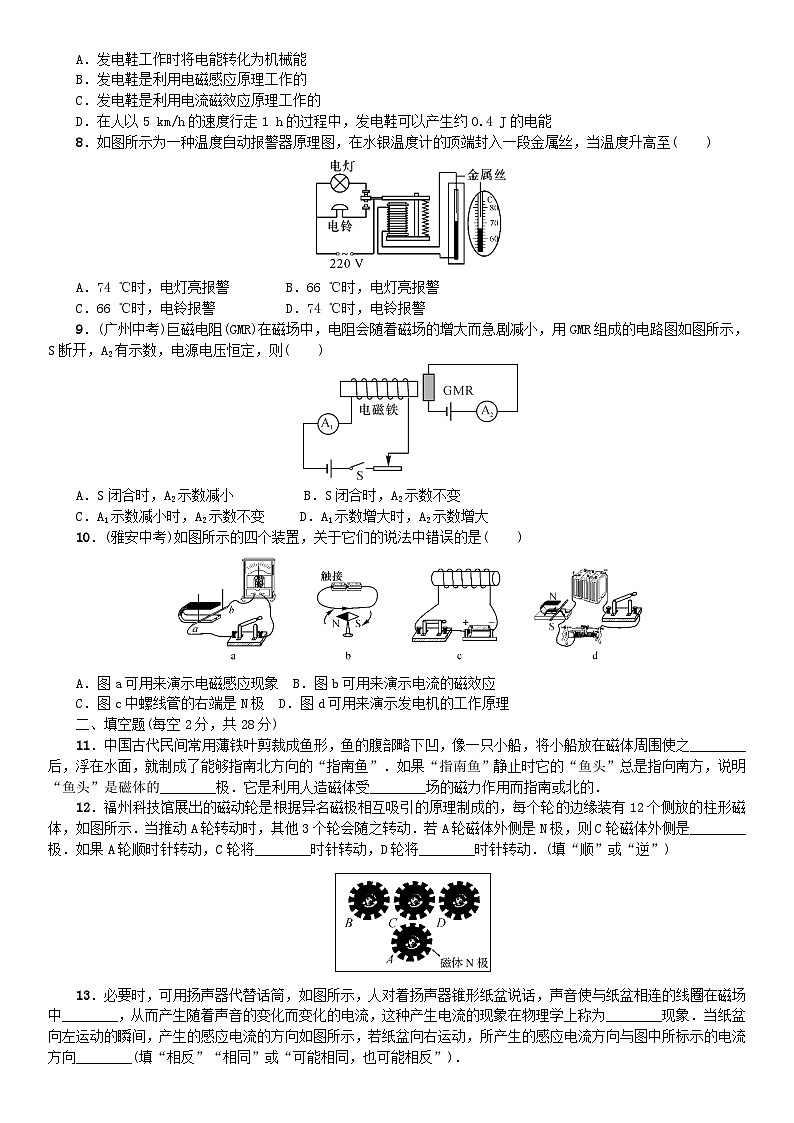

第二十章 電與磁 一、選擇題(每小題3分，共30分) 1．水平放置的一根條形磁鐵N極吸著一枚較重的鐵釘，若用另一根同樣的條形磁鐵的S極與原來磁鐵的N極靠攏并接觸時，如圖所示，可能出現的現象是(　　) A．將鐵釘吸的更牢 B．鐵釘落下 C．鐵釘尖端將被吸向右端磁鐵 D．鐵釘尖端將被吸向左端磁鐵 2．下列四幅圖中能說明電動機工作原理的是(　　) 3．用磁鐵的一極在一根縫衣針上沿同一方向摩擦幾次，則摩擦后的縫衣針(　　) A．可以磁化，且磁化后左端為S極 B．可以磁化，且磁化后左端為N極 C．可以磁化，但不能確定左端的磁極 D．不能被磁化，所以不會出現磁極 4．關于電和磁的現象與發現這一現象的科學家對應正確的一組是(　　) A．電流的磁效應——安培 B．電流熱效應——奧斯特 C．電磁感應——法拉第 D．最早發現地磁偏角——焦耳 5．如圖所示，是電磁現象的四幅實驗裝置圖，下列分析中不正確的是(　　) A．圖甲裝置是研究電磁感應現象 B．圖乙裝置是研究磁場對電流的作用 C．圖丙裝置是研究電流周圍存在著磁場 D．圖丁裝置是電動機的結構原理圖 6．(綿陽中考)奧斯特通過實驗證實了電流的周圍存在磁場．如圖所示，閉合開關S后，位于螺線管右側的小磁針和位于螺線管正上方的小磁針N極指向?qū)⒎謩e是(　　) A．向右，向左 B．向左，向左 C．向左，向右 D．向右，向右 7．如圖所示為科研人員研制的“發電鞋”，鞋的內部安裝了磁鐵和線圈．當人體帶動磁鐵運動時，磁鐵產生的磁場通過線圈，從而產生感應電流．當人以5 km/h的速度行走時，其發電的功率約為0.4 W．下列說法正確的是(　　) A．發電鞋工作時將電能轉化為機械能 B．發電鞋是利用電磁感應原理工作的 C．發電鞋是利用電流磁效應原理工作的 D．在人以5 km/h的速度行走1 h的過程中，發電鞋可以產生約0.4 J的電能 8．如圖所示為一種溫度自動報警器原理圖，在水銀溫度計的頂端封入一段金屬絲，當溫度升高至(　　) A．74 ℃時，電燈亮報警 B．66 ℃時，電燈亮報警 C．66 ℃時，電鈴報警 D．74 ℃時，電鈴報警 9．(廣州中考)巨磁電阻(GMR)在磁場中，電阻會隨著磁場的增大而急劇減小，用GMR組成的電路圖如圖所示，S斷開，A2有示數，電源電壓恒定，則(　　) A．S閉合時，A2示數減小 B．S閉合時，A2示數不變 C．A1示數減小時，A2示數不變 D．A1示數增大時，A2示數增大 10．(雅安中考)如圖所示的四個裝置，關于它們的說法中錯誤的是(　　) A．圖a可用來演示電磁感應現象 B．圖b可用來演示電流的磁效應 C．圖c中螺線管的右端是N極 D．圖d可用來演示發電機的工作原理 二、填空題(每空2分，共28分) 11．中國古代民間常用薄鐵葉剪裁成魚形，魚的腹部略下凹，像一只小船，將小船放在磁體周圍使之________后，浮在水面，就制成了能夠指南北方向的“指南魚”．如果“指南魚”靜止時它的“魚頭”總是指向南方，說明“魚頭”是磁體的________極．它是利用人造磁體受________場的磁力作用而指南或北的． 12．福州科技館展出的磁動輪是根據異名磁極相互吸引的原理制成的，每個輪的邊緣裝有12個側放的柱形磁體，如圖所示．當推動A輪轉動時，其他3個輪會隨之轉動．若A輪磁體外側是N極，則C輪磁體外側是________極．如果A輪順時針轉動，C輪將________時針轉動，D輪將________時針轉動．(填“順”或“逆”) 13．必要時，可用揚聲器代替話筒，如圖所示，人對著揚聲器錐形紙盆說話，聲音使與紙盆相連的線圈在磁場中________，從而產生隨著聲音的變化而變化的電流，這種產生電流的現象在物理學上稱為________現象．當紙盆向左運動的瞬間，產生的感應電流的方向如圖所示，若紙盆向右運動，所產生的感應電流方向與圖中所標示的電流方向________(填“相反”“相同”或“可能相同，也可能相反”)． 14．(山西中考)如圖所示，開關S閉合，通電螺線管的左端是________極，要使它的磁性增強，可將滑片P向________端移動． 15．磁懸浮列車?yán)胈___________________的原理使車體完全脫離軌道，懸浮在距離軌道約1 cm處騰空行駛．當列車運行在曲線或坡道上時控制系統通過改變導向電磁鐵中的________達到控制運行的目的．“常導型”磁懸浮列車及軌道和電動機的工作原理完全相同，只是把電動機的“轉子”安裝在列車上，將電動機的“定子”安裝在軌道上．當向軌道這個“定子”輸電時，通過____________________________作用使列車就像電動機的“轉子”一樣被推動著向前運動． 三、作圖題(每題3分，共6分) 16．(云南中考)請?jiān)趫D中標出通電螺線管和小磁針的N極． 17．如圖是“自動水位顯示器”的電路圖．當水位未到達金屬塊B時，綠燈亮；當水位到達B時，紅燈亮．請根據以上要求，用筆畫線代替導線，完成工作電路的連接． 四、實驗探究題(第18題8分，第19題12分，第20題8分，共28分) 18．為了探究電動機為什么會轉動，小明根據電動機主要構造制作了一臺簡易電動機(如圖)．他用回形針做成兩個支架，分別與電池的兩極相連用漆包線繞一個矩形線圈，以線圈引線為軸，并用小刀刮去軸的一端全部漆皮，另一端只刮去半周漆皮，將線圈放在支架上，磁體放在線圈下方閉合開關，用手輕推一下線圈，線圈就會不停地轉動起來． eq \a\vs4\al() (1)要想改變線圈的轉動方向，小明可采用的措施是：______________________________、______________________________．(寫出兩點) (2)開關閉合后，如果電動機不轉，可能的原因是：____________________________、__________________________________．(寫出兩點) (3)小明還想設計一個能調節電動機轉速的實驗裝置，他還需要的主要器材是__________，并在實線框內畫出實驗電路圖．(電動機用符號表示) Ｋ 19．(云南模擬)在“探究什么情況下磁可以生電”的實驗中，連接了如圖所示的實驗裝置． (1)閉合開關．讓導體ab沿水平方向左右運動，觀察到靈敏電流計的指針偏轉；若讓導體ab由圖示位置沿豎直方向上下運動，則靈敏電流計的指針________(填“偏轉”或“不偏轉”)．說明產生感應電流的條件是：閉合電路的部分導體在磁場中________________________________________________________________________． (2)利用此裝置．探究感應電流方向與磁場方向和切割磁感線方向之間的關系，觀察到的實驗現象記錄如下： 在上述四次實驗中，比較______________兩次實驗，可知感應電流方向與磁場方向有關；比較______________兩次實驗，可知同時改變磁場方向和切割磁感線方向則感應電流方向不變． (3)在探究中還發現，導體ab水平同左(或向右)緩慢運動時，靈敏電流計的指針偏轉角度較??；導體ab水平向左(或向右)快速運動時，靈敏電流計的指針偏轉角度較大．說明感應電流的大小與____________________有關． (4)生產生活中此原理重要的應用是________．(填選項) A．電動機　　　　B．發電機　　　　C．電磁起重機　　　　D．電鈴 20．某興趣小組在研究揚聲器結構時，發現揚聲器中有一個環形磁體，他們不知道環形磁體的磁極分布情況，于是幾位同學提出了以下三種猜想： 猜想1：磁極呈橫向分布(例如圖甲，左側為N極，右側為S極)． 猜想2：磁極呈軸向分布(例如圖乙，上面為N極，下面為S極)． 猜想3：磁極呈上中下分布(例如圖丙，上下面為N極，中部為S極)． (1)根據所學知識，他們經過討論，斷定猜想3是錯誤的．你認為他們判斷的依據是________________________________________________________________________． (2)為了驗證其他猜想，他們用細線將環形磁體水平懸掛起來(如圖丁所示)，結果觀察到磁體在任意位置都能保持靜止．這說明猜想________是錯誤的． (3)請?jiān)O(shè)計一個簡單實驗，驗證剩下的一個猜想是否正確，簡述你的實驗方案． 主要器材：________________； 簡要做法：________________________________________________________________________； 如何判斷：________________________________________________________________________. 五、計算題(8分) 21．如圖所示為一恒溫箱溫控電路，包括工作電路和控制電路兩部分．R為熱敏電阻(置于恒溫箱內)，阻值隨溫度變化的關系如圖所示．恒溫箱溫控電路工作原理是：加熱過程中，恒溫箱溫度升高到一定值時，控制電路中電流會達到一定值，繼電器的銜鐵被吸合，工作電路停止加熱． 　　　 (1)圖中所示狀態，電路處于加熱還是未加熱？ (2)恒溫箱的溫度為100 ℃時，繼電器線圈中的電流達到20 mA，銜鐵被吸合，此時熱敏電阻R消耗的功率是多少？ (3)電阻R′有什么作用？ 參考答案 1．B　2.A　3.C　4.C　5.D　6.A　7.B　8.D　9.D　10.D　11.磁化　南　地磁　12.S　逆　順　13.振動　電磁感應　相反　14.S　左　15.同名磁極互相排斥　電流　磁場對通電導體有力的(或通電線圈受到磁場力) 16.　17. 18．(1)改變磁場的方向　改變電流的方向　(2)磁場太弱　線圈處于平衡位置　(3)滑動變阻器　 19．(1)不偏轉　做切割磁感線運動　(2)1、2(或3、4)　1、4(或2、3)　(3)導體切割磁感線的速度　(4)B　 20.(1)一個磁體只可能有兩個磁極　(2)1　(3)小磁針　將小磁針置于磁環周圍不同處　多次觀察小磁針穩定后兩極的指向情況，從而判斷出磁環磁極的位置　 21.(1)加熱；(2)恒溫箱的溫度為100 ℃時，R＝50 Ω，P＝I2R＝(0.02 A)2×50 Ω＝0.000 4 A2×50 Ω＝0.02 W；(3)①保護電路，②調節溫控箱的控制溫度． 實驗序號磁場方向導體切割磁感線方向靈敏電流計指針偏轉方向①向下向右向左②向上向右向右③向下向左向右④向上向左向左
