2022年江蘇省南京市中考物理真題（含解析）

這是一份2022年江蘇省南京市中考物理真題（含解析），共26頁。試卷主要包含了單選題，填空題，實驗題，作圖題，計算題，綜合題等內容，歡迎下載使用。

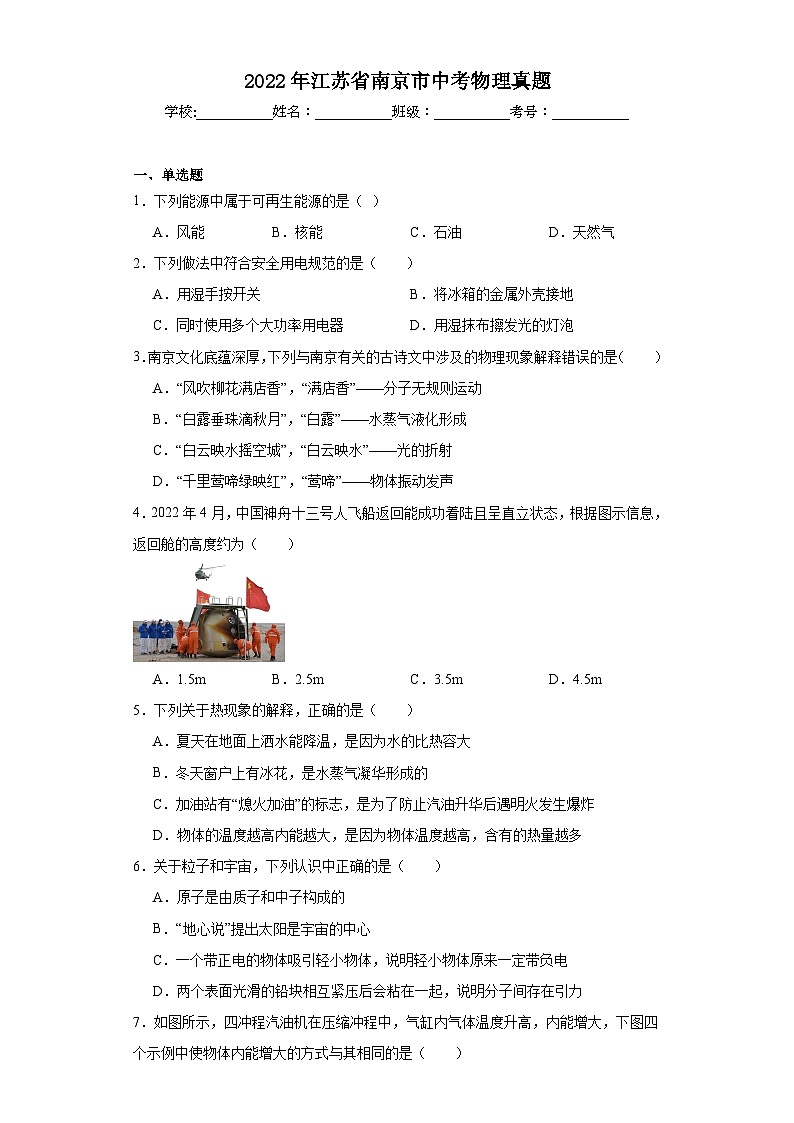

?2022年江蘇省南京市中考物理真題
學校:___________姓名：___________班級：___________考號：___________

一、單選題
1．下列能源中屬于可再生能源的是（??）
A．風能 B．核能 C．石油 D．天然氣
2．下列做法中符合安全用電規范的是（　?。?br /> A．用濕手按開關 B．將冰箱的金屬外殼接地
C．同時使用多個大功率用電器 D．用濕抹布擦發光的燈泡
3．南京文化底蘊深厚，下列與南京有關的古詩文中涉及的物理現象解釋錯誤的是（　?。?br /> A．“風吹柳花滿店香”，“滿店香”——分子無規則運動
B．“白露垂珠滴秋月”，“白露”——水蒸氣液化形成
C．“白云映水搖空城”，“白云映水”——光的折射
D．“千里鶯啼綠映紅”，“鶯啼”——物體振動發聲
4．2022年4月，中國神舟十三號人飛船返回能成功著陸且呈直立狀態，根據圖示信息，返回艙的高度約為（　?。?br /> ??
A．1.5m B．2.5m C．3.5m D．4.5m
5．下列關于熱現象的解釋，正確的是（　?。?br /> A．夏天在地面上灑水能降溫，是因?yàn)樗谋葻崛荽?br /> B．冬天窗戶上有冰花，是水蒸氣凝華形成的
C．加油站有“熄火加油”的標志，是為了防止汽油升華后遇明火發生爆炸
D．物體的溫度越高內能越大，是因?yàn)槲矬w溫度越高，含有的熱量越多
6．關于粒子和宇宙，下列認識中正確的是（　　）
A．原子是由質子和中子構成的
B．“地心說”提出太陽是宇宙的中心
C．一個帶正電的物體吸引輕小物體，說明輕小物體原來一定帶負電
D．兩個表面光滑的鉛塊相互緊壓后會粘在一起，說明分子間存在引力

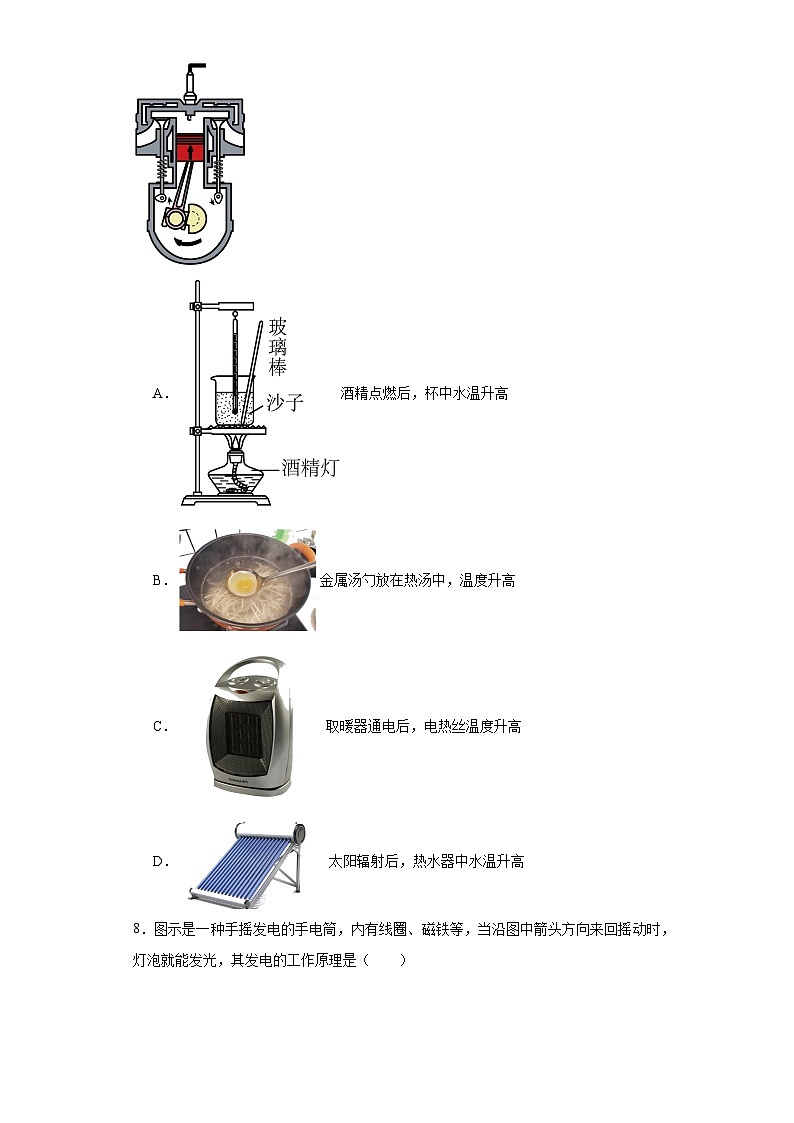

7．如圖所示，四沖程汽油機在壓縮沖程中，氣缸內氣體溫度升高，內能增大，下圖四個示例中使物體內能增大的方式與其相同的是（　?。?br /> ??
A．酒精點燃后，杯中水溫升高
B．金屬湯勺放在熱湯中，溫度升高
C．取暖器通電后，電熱絲溫度升高
D．太陽輻射后，熱水器中水溫升高

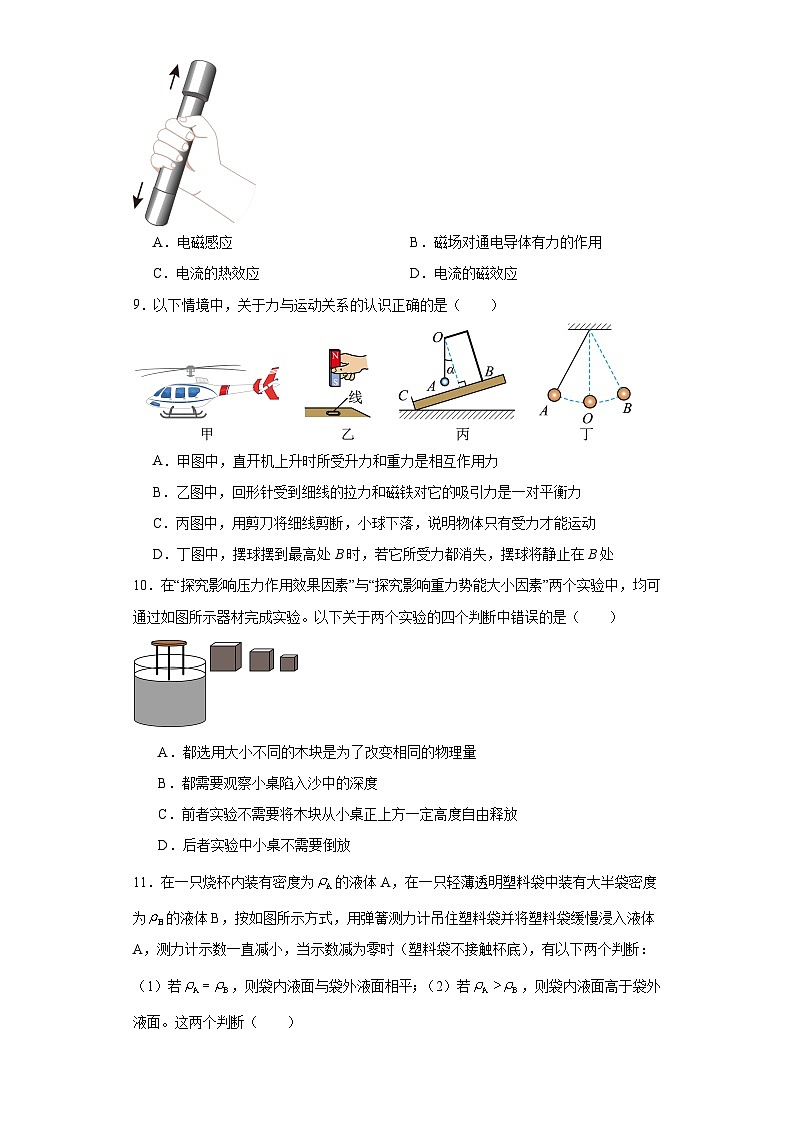

8．圖示是一種手搖發電的手電筒，內有線圈、磁鐵等，當沿圖中箭頭方向來回?fù)u動時，燈泡就能發光，其發電的工作原理是（　?。?br /> ??
A．電磁感應 B．磁場對通電導體有力的作用
C．電流的熱效應 D．電流的磁效應
9．以下情境中，關于力與運動關系的認識正確的是（　?。?br /> ??
A．甲圖中，直開機上升時所受升力和重力是相互作用力
B．乙圖中，回形針受到細線的拉力和磁鐵對它的吸引力是一對平衡力
C．丙圖中，用剪刀將細線剪斷，小球下落，說明物體只有受力才能運動
D．丁圖中，擺球擺到最高處B時，若它所受力都消失，擺球?qū)㈧o止在B處
10．在“探究影響壓力作用效果因素”與“探究影響重力勢能大小因素”兩個實驗中，均可通過如圖所示器材完成實驗。以下關于兩個實驗的四個判斷中錯誤的是（　　）
??
A．都選用大小不同的木塊是為了改變相同的物理量
B．都需要觀察小桌陷入沙中的深度
C．前者實驗不需要將木塊從小桌正上方一定高度自由釋放
D．后者實驗中小桌不需要倒放
11．在一只燒杯內裝有密度為的液體A，在一只輕薄透明塑料袋中裝有大半袋密度為的液體B，按如圖所示方式，用彈簧測力計吊住塑料袋并將塑料袋緩慢浸入液體A，測力計示數一直減小，當示數減為零時（塑料袋不接觸杯底），有以下兩個判斷：（1）若，則袋內液面與袋外液面相平；（2）若，則袋內液面高于袋外液面。這兩個判斷（　　）
??
A．只有（1）正確 B．只有（2）正確
C．（1）（2）都正確 D．（1）（2）都不正確
12．如圖所示，電源電壓不變，閉合開關，當滑動變阻器R2的滑片P從a端滑到b端的過程中，電流表示數變化了0.2A，電壓表的示數從6V變?yōu)?V，電壓表的示數變化了9V，R1的功率變化了，電路總功率變化了。下列選項正確的是（　?。?br />
A．電源電壓13.5V B． R2的最大阻值為45Ω
C．為0.8W D．為1.8W

二、填空題
13．地鐵安檢是保障旅客人身安全的重要措施，如圖所示。

（1）測溫儀是利用 線的熱效應原理工作的；
（2）安檢時應用了X射線，X射線屬于 波；
（3）傳送帶上的行李在安檢時，以傳送帶為參照物，行李是 的；
（4）軌道旁有安全要示“請?jiān)邳S線外等候”，其原因可以用流速越大， 越小來解釋。
14．利用大頭針可以說明一些物理知識。
??
（1）圖甲所示，小明所說的“多”是指鐵釘?shù)? 比大頭針大；
（2）圖乙所示，燈泡發光，說明大頭針具有 性；
（3）圖丙所示，大頭針被吸引，說明通電線圈周圍存在 。
15．使用天然氣有助于碳中和目標的實現，天然氣燃燒過程中，將化學能轉化為 能，用天然氣灶將質量為2.2kg，初溫為25℃的水加熱到75℃，水吸收的熱量是 J；若燒水的效率為42%，此過程中完全燃燒天然氣 kg。[水的比熱容為4.2×103J/（kg·℃）；天然氣熱值為4.4×107J/kg]
16．圖示是一種塔式起重機上的滑輪組，勻速吊起600kg的物體上升5m用時20s，滑輪組的機械效率是75%。此過程中：
??
（1）物體的動能 （選填“變大”“變小”或“不變”）；
（2）有用功是 ；
（3）繩子自由端移動的速度是 m/s；
（4）拉力F的功率是 W。

三、實驗題
17．如圖所示，用細線、長木板、兩個完全相同的木塊A、B和一個彈簧測力計，在水平臺上探究影響滑動摩擦力大小的因素。
??
（1）實驗過程中每次應水平拉動木塊，使它沿長木板做 直線運動；甲乙兩圖中測力計示數分別為1.5N和3N；
（2）比較甲、乙兩次實驗，可得結論：當接觸面粗糙程度相同時， 越大，滑動摩擦力越大；
（3）比較甲、丙兩次實驗， （選填“能”或“不能”）探究滑動摩擦力大小與接觸面積的關系，理由是 ；
（4）圖丙實驗過程中，A、B兩物體所受摩擦力、的大小關系是 。

四、填空題
18．如圖所示，燈泡標有“6V 3W”字樣，R1標有“5Ω 1.5A”，R2為標有“10Ω 1A”的滑動變阻器，電源電壓恒定，閉合所有開關，燈泡恰好正常發光，則電源電壓是 V，10s內R1產生的熱量為 J；斷開、，R2允許調節的阻值范圍為 Ω，移動R2滑片的過程中，R2的電功率與電路總功率的最大比值為 。

19．圖甲所示是一款全自動豆?jié){機。其主要結構有兩部分：一是有一個帶動刀頭的電動機，用來將原料粉碎打漿；二是有一個電熱器，用來對液體加熱。如表是這款豆?jié){機的主要技術參數。圖乙是豆?jié){機正常工作做一次豆?jié){過程中電熱器和電動機交替工作的圖像。
????
型號
額定電壓
額定頻率
電機功率
加熱功率
容量
×××
220V
50Hz
100W
1210W
1000mL
（1）豆?jié){機正常工作做一次豆?jié){的過程中，電熱器與電動機工作的時間之比為 ；
（2）豆?jié){機正常工作時的最大電流為 A；
（3）某次豆?jié){機正常工作過程中，將其它用電器都關閉，觀察到標有3600imp/（kW·h）字樣的電能表指示燈在2min內閃爍了123次，此2min內電熱器工作的時間為 s。

五、作圖題
20．根據平面鏡成像特點在圖甲中畫出物體AB在平面鏡MN中所成的像。

21．圖中，用輕質繩子懸掛一小球，小球與光滑軌道接觸且處于靜止?fàn)顟B(tài)，繩子豎直，在圖中畫出小球的受力示意圖。
??
22．磁體旁的小磁針靜止時所指方向如圖所示，畫出通過小磁針中心的一條磁感線，并標出磁體的N極。
??

六、實驗題
23．用圖甲所示實驗裝置做“探究水沸騰時溫度變化特點”實驗
??
（1）圖甲中，按規范要求，實驗前應先調節鐵圈 （填數字）的高度；
（2）某小組實驗過程中，溫度計的示數如圖乙所示，為 ℃，圖丙是該小組做的水的溫度與時間關系的圖像，水沸騰時溫度變化特點是 ；
（3）另外兩組同學測得水的沸點分別為96℃和100℃，他們猜想這是由于各組所用溫度計刻度有偏差造成的。為驗證此猜想，最便捷的方法是，用三個小組的溫度計 （選填“依次”或“同時”）測出同一杯熱水的溫度。
24．用如圖所示的電路探究并聯電路特點，閉合所有開關，發現：
??
現象1：燈L1發光：現象2：燈L2不發光。
對此現象的原因有以下三種猜想：
猜想1：干路上某根導線斷路
猜想2：燈L2的燈絲斷路
猜想3：燈L2支路某根導線斷路
（1）根據現象 （填數字）可以判斷猜想1是錯誤的；
（2）若燈L2不發光的原因是由猜想2或猜想3引起的，用以下兩種方法可以驗證：
方法1：不添加器材且不拆除導線。具體操作是： ；
方法2：在干路上串聯一個滑動變阻器，再用一根完好的導線接在L2的A、B兩端，閉合所有開關，若觀察到現象 ，則猜想 （填數字）正確。
25．在探究“凸透鏡成像規律”的實驗中。
??
（1）如圖甲，平行光正對凸透鏡照射時，光屏上出現一個最小最亮的光斑，則凸透鏡的焦距 cm；
（2）要驗證圖甲中光屏上的光斑是否最小最亮，可以 （選填“向左”、“向右”或“左右來回”）稍稍移動光屏并觀察；
（3）當該透鏡位于圖乙中刻度對應的位置時，光屏上能否觀察到清晰的像？請?jiān)跈M線上作答。要求：①若能，請寫出像的性質；②若不能，請說明僅移動光屏到何刻度線處才能觀察到清晰的像。答： ；
（4）凸透鏡可以用來矯正 視眼的視力缺陷。
26．用如圖甲所示的電路研究通過導體的電流與電壓、電阻的關系。
??
（1）實驗前，電流表的指針位置如圖乙所示，應該 ；
（2）在研究電流與電壓關系時，為了改變電阻箱R1兩端的電壓， （選填“需要”或“不需要”）調節R2的阻值；
（3）在研究電流與電阻關系時，有以下步驟：
A．調節R1的阻值為3Ω；
B．移動滑動變阻器R2的滑片P至某一位置，記錄電流表的示數為0.50A；
C．僅調節R1的阻值，分別為6Ω和9Ω，記錄兩次相應的電流值分別為0.33A和0.25A。
以上步驟C存在問題，要使第一次實驗數據有效，步驟C中將R1的阻值由3Ω調成6Ω后，正確的操作是 。
27．用圖示裝置體驗并探究影響液體內部壓強的因素。
??
（1）如圖所示，向玻璃管內加水，可以看到橡皮膜 ，說明水對橡皮膜有向 的壓強；
（2）圖中壓強計顯示的是水中 cm深處的壓強；
（3）比較圖 （填字母）的實驗現象可得結論： 。
28．現有一只阻值未知的定值電阻RX。
（1）圖甲為用伏安法測電阻RX的部分電路。
??
①用筆畫線將電路補充完整，要求：滑片向B端移動時，變阻器接入電路的電阻變小；
②調節滑動變阻器可以多次實驗，其目的是 ；
③請?jiān)谔摼€框內設計一個記錄數據的表格。
④收集數據完成實驗。
（2）利用如圖所示電路，能測出RX的阻值。其中R為定值電阻，R′為電阻箱。請?jiān)诳瞻滋幪钌虾线m內容。
????
①閉合開關前，將滑動變阻器滑片滑到b端，電阻箱調為某一阻值R1；
②閉合開關，調節滑動變阻器，使電壓表和電流表示數為合適的值；
③斷開開關，再將電壓表與待測電阻C端間的導線改接到D端（圖中虛線所示），閉合開關，反復調節 ，使兩表的示數與②中相同，記錄此時電阻箱的阻值R2，斷開開關。
④待測電阻的阻值RX= 。

七、計算題
29．南京城墻是世界上現存最長的磚石構造城市城墻，如圖甲所示。圖乙是一塊質地均勻的平整長方體城磚的示意圖，已知城磚長AC為40cm，寬AB為20cm，厚AD為10cm，質量為20kg。
（1）城磚的重力多大？（g取10N/kg）( )
（2）城磚按圖乙方式放在水平地面上時，它對地面的壓強是多少帕？( )
（3）要在AB的中點O處用一與AB垂直的水平力F將城磚推倒，則F至少為 N。
??

八、綜合題
30．綜合實踐活動中，同學們?cè)O(shè)計了一種測量液體密度大小的裝置，主要結構如圖甲所示，從電流表指針?biāo)傅目潭染涂梢灾酪后w密度的大小。AB為長18cm阻值為36Ω的電阻絲，其阻值與長度成正比。托盤上的小桶中無液體時，滑片P恰好位于電阻絲最上端A處；每次測量時，在小桶內倒入體積恒為20cm3的待測液體后，彈簧增加的彈力F與滑片P向下移動的距離x的關系如圖乙所示。電源電壓恒為6V，R0標有“4Ω 0.5A”，電流表量程為0~0.6A。不計一切摩擦。
（1）閉合開關，滑片P在A端時，電流表示數為多少；( )
（2）某次測量時，電流表示數為0.3A，所測液體密度為多少；（g取10N/kg）( )
（3）若利用電壓表（量程0~3V）示數來顯示液體密度大小，其它條件不變，要求液體密度越大，電壓表示數也越大。在圖丙中接入電壓表后與原裝置相比，該裝置所能測量密度的最大值 （選填“變大”“變小”或“不變”）。
??

參考答案：
1．A
【詳解】核能、石油、天然氣會越用越少，不可能在短期內從自然界得到補充，所以它們屬于不可再生能源；風能、水能、太陽能、生物質能，可以在自然界里源源不斷的得到補充，所以它們屬于可再生能源。
故選A。
2．B
【詳解】A．由于生活用水是導體，所以用濕手按開關，可能會觸電，故A不符合題意；
B．將冰箱的金屬外殼接地，避免冰箱的金屬外殼帶電，發生觸電事故，故B符合題意；
C．同時使用多個大功率用電器，造成干路中電流過大，容易引發火災，故C不符合題意；
D．由于生活用水是導體，所以用濕抹布擦發光的燈泡，可能會觸電，故D不符合題意。
故選B。
3．C
【詳解】A．“滿店香”指的是店飄滿花香味，這是一種擴散現象，是分子做無規則運動的結果，故A正確，不符合題意；
B．“白露”是空氣中的水蒸氣遇冷液化形成的小水珠，故B正確，不符合題意；
C．“白云映水”是屬于平面鏡成像，是由于光的反射形成的，故C錯誤，符合題意；
D．“鶯啼”鶯啼叫，是由于鶯喉部振動發出聲音，說明物體振動發聲，故D正確，不符合題意。
故選C。
4．B
【詳解】成年人的身高大約為1.7m，圖中所示，返回艙的高度略高于成年人的身高，在2.5m左右，故B符合題意，ACD不符合題意。
故選B。
5．B
【詳解】A．夏天在地面上灑水能降溫是水汽化過程中吸收熱量，而不是因?yàn)樗谋葻崛荽?。故A錯誤；
B．冬天窗戶上有冰花，是空氣中的水蒸氣遇冷凝結成冰，屬于凝華現象，故B正確；
C．加油站有“熄火加油”的標志，是為了防止液態汽油變成汽油蒸氣即汽油汽化后遇到明火而發生爆炸，故C錯誤；
D．熱量是一個過程量，不能說物體含有多少熱量，故D錯誤。
故選B。
6．D
【詳解】A．原子是由原子核和核外電子組成的，原子核是由質子和中子構成的，故A錯誤；
B．“地心說”提出地球是宇宙的中心，“日心說”提出太陽是宇宙的中心，故B錯誤；
C．由于帶電體能吸引輕小物體，所以一個帶正電的物體吸引輕小物體，則輕小物體可能定帶負電，也可能不帶電，故C錯誤；
D．兩個表面光滑的鉛塊相互緊壓后會粘在一起，通過擠壓使鉛原子靠近，建立分子間的引力，然后會粘在一起，所以分子間存在引力，故D正確。
故選D。
7．C
【詳解】壓縮沖程中,將機械能轉化為內能，通過做功的方式改變氣體的內能，氣體的溫度升高。
A．酒精點燃后，通過熱傳遞的方式使杯中水溫升高，故A不符合題意；
B．湯勺放在熱湯中溫度升高，是通過熱傳遞來改變物體內能的，故B不符合題意；
C．取暖器在工作過程中，將電能轉化內能，使電熱絲的內能增加，溫度升高，這是通過做功改變電熱絲內能的，故C符合題意；
D．太陽輻射后，通過熱傳遞的方式使熱水器中水溫升高，故D不符合題意。
故選C。
8．A
【詳解】手搖發電機內的線圈在切割磁感線時，線圈中有電流產生，電流經過燈泡時，燈泡就能發光，所以其發電的工作原理是電磁感應現象，故A符合題意，BCD不符合題意。
故選A。
9．D
【詳解】A．升力和重力都是直升機受到的，而相互作用力是兩個物體之間的作用力，因此直開機上升時所受升力和重力不是一對相互作用力，故A錯誤；
B．回形針受到磁鐵對它向上的吸引力，向下的重力和向下的拉力，處于平衡狀態，所以，回形針受到細線的拉力和磁鐵對它的吸引力不是一對平衡力，故B錯誤；
C．用剪刀將細線剪斷，小球只受到重力作用，小球下落，說明力可以運動狀態發生改變，故C錯誤
D．當擺球擺到右側最高點B時，此時小球的動能全部轉化為重力勢能，速度為零，若不受任何外力，將保持靜止?fàn)顟B(tài)不變，故D正確。
故選D。
10．A
【詳解】A．在“探究影響壓力作用效果因素”實驗中，選用大小不同的木塊是為了改變壓力大小；在“探究影響重力勢能大小因素”實驗中，選用大小不同的木塊是為了改變質量大小，所以兩個使用改變的物理量不同，故A錯誤，符合題意；
B．兩個實驗都運用了轉換法，前者實驗通過觀察小桌陷入沙中的深度，判斷壓強大??；后者實驗通過觀察小桌陷入沙中的深度，判斷重力勢能的大小，故B正確，不符合題意；
C．前者實驗探究壓力大小對壓力作用效果的影響，不需要將木塊從小桌正上方一定高度自由釋放，故C正確，不符合題意；
D．后者實驗探究質量大小對重力勢能大小的影響，小桌不需要倒放，只需要觀察，小桌陷入沙中的深度，故D正確，不符合題意。
故選A。
11．C
【詳解】當彈簧測力計的示數為零時
F浮=G
浮力為
F浮=ρa(bǔ)gV排
重力為
GB=ρbgVB
則
ρa(bǔ)gV排=ρbgVB
故

若ρa(bǔ)=ρb，則
V排=VB
即袋內液面與袋外液面相平，故（1）正確；
若ρa(bǔ)＞ρb，，，則
V排＜VB
袋內液面高于袋外液面，故（2）正確。
故C符合題意，ABD不符合題意。
故選C。
12．A
【詳解】由電路圖可知，三個電阻串聯在電路中，電壓表V1測的是R1的兩端電壓，電壓表V2測的是滑動變阻器R2的兩端電壓，電流表測的是電路電流。
AB．設電源電壓為U，當滑動變阻器R2的滑片P在a端時，R2接入電路的電阻為0，根據歐姆定律可得，此時電路電流為

電壓表V1的示數為

電壓表V2的示數為0；當滑動變阻器R2的滑片P在b端時，R2接入電路的電阻為最大電阻R2，根據歐姆定律可得，此時電路電流為

此時電壓表V1的示數為

電壓表V2的示數為

由題意可得

根據題意得，電壓表的示數變化為

聯立以上式子解得，電源電壓為U=13.5V，R1=20Ω，滑動變阻器最大阻值R2=90Ω，R3=25Ω。故A正確，B錯誤；
CD．由以上分析可得，當滑動變阻器R2的滑片P在a端時，電路電流為

當滑動變阻器R2的滑片P在b端時，此時電路電流為

根據串聯電路的電流特點和P=UI可得，R1的功率變化

電路總功率變化

故CD錯誤。
故選A。
13． 紅外
電磁 靜止 壓強
【詳解】（1）[1]由于人體能發出紅外線，所以測溫儀是利用接受強弱不同的紅外線，產生的熱效應原理工作的。
（2）[2]根據電磁波頻率的大小不同，電磁波可以分為很多種類，其中X射線也是電磁波的一種。
（3）[3]行李隨傳送帶一起運動，以傳送帶為參照物，行李位置沒有發生變化，所以行李是靜止的。
（4）[4]由于流體流速越大的位置，壓強越小，所以地鐵進站時，車身周圍空氣流速大，壓強小，離車身太近，容易發生事故，所以要在黃線外等候。
14． 質量
導電 磁場
【詳解】（1）[1]一根鐵釘比一枚大頭針含有的鐵多，這里的多是指鐵釘中含有的物質比大頭針中含有的物質多，即鐵釘?shù)馁|(zhì)量比大頭針大。
（2）[2]圖乙中，燈泡發光，說明有電流經過燈泡，電路是通路，所以大頭針是導體，具有導電性。
（3）[3]由丙圖可知，鐵釘上纏有導線，通電后成為電磁鐵，大頭針被吸引，說明通電線圈周圍存在磁場。
15． 內 4.62×105 0.025
【詳解】[1]天然氣燃燒過程中，將化學能轉化為內能。
[2]由知道，水吸收的熱量是

[3]由知道，天然氣完全燃燒放出的熱量為

由知道，此過程中完全燃燒天然氣

16． 不變 0.75
【詳解】（1）[1]物體的動能與質量和速度有關，因?yàn)槲矬w被勻速吊起，物體的速度不變，物體的質量不變，故物體的動能不變。
（2）[2]有用功是

（3）[3]由題圖可知，繩子承重股數為n=3，繩子自由端移動的距離為

根據可得，繩子自由端移動的速度是

（4）[4]根據可得，拉力做的總功為

根據可得，拉力F的功率是

17． 勻速
壓力 不能 沒有控制壓力大小相等 等于
【詳解】（1）[1]由二力平衡條件可知，當木塊做勻速直線運動時，木塊處于平衡狀態，受到了拉力和摩擦力是一對平衡力，所以可以用彈簧測力計來測量摩擦力，故應水平拉動木塊，使它沿長木板做勻速直線運動。
（2）[2]觀察甲、乙兩圖發現，接觸面粗糙程度相同，壓力大小不同，當壓力越大時，彈簧測力計示數越大，即摩擦力越大，所以可得結論：當接觸面粗糙程度相同時，壓力越大，滑動摩擦力越大。
（3）[3][4]觀察甲、丙兩圖發現，接觸面粗糙程度相同，壓力大小不同，接觸面積也不同，由控制變量法可知，甲、丙兩次實驗，不能探究滑動摩擦力大小與接觸面積的關系，因?yàn)闆]有控制壓力大小相同。
（4）[5]由于圖丙中，A、B兩個物體對木板的壓力大小相同，與木板的接觸面粗糙程度也相同，所以A、B兩物體所受摩擦力大小相等。
18． 6 72 1~10 2∶3
【詳解】[1]閉合所有開關，R2被短路，R1和燈泡并聯在電路中，根據并聯電路的電壓特點可知，此時燈泡恰好正常發光，電源電壓等于燈泡的額定電壓，即

[2]當閉合所有開關時，根據并聯電路的電壓特點可知，R1兩端電壓等于電源電壓，即

根據

可得，10s內R1產生的熱量為

[3]閉合S、斷開、時，R1和R2串聯在電路中，由于R1標有“5Ω 1.5A”，所以通過R1的最大電流為1.5A；又因?yàn)镽2為標有“10Ω 1A”的滑動變阻器，所以通過R2的最大電流為1A。故此時電路的最大電流為I大=1A，根據歐姆定律可知，變阻器連入電路的阻值最小，總電阻最小，即

根據串聯電路的電阻特點可得，R2接入電路的最小電阻為

而滑動變阻器連入電路的阻值最大時，電路是安全的。故R2允許調節的阻值范圍為1~10Ω。
[4]移動R2滑片的過程中，由于串聯電路電流處處相等，因此通過R1的電流等于電路電流。根據可得，R2的電功率與電路總功率的比值為

因?yàn)镽2允許調節的阻值范圍為1~10Ω，當R2等于10Ω時，R2的電功率與電路總功率的比值最大，即

19． 9∶2 5.5 100
【詳解】（1）[1]由圖乙可知，豆?jié){機正常工作做一次豆?jié){，電熱器加熱的時間為

電動機工作的時間為

因此豆?jié){機正常工作做一次豆?jié){的過程中，電熱器與電動機工作的時間之比為

（2）[2]由表中數據可知，豆?jié){機正常工作時的電壓是U=220V，最大功率是P加熱=1210W，所以正常工作時的最大電流為

（3）[3]標有3600imp/（kW·h）字樣的電能表指示燈在2min內閃爍了123次，則豆?jié){機消耗的電能為

由W=Pt可有

已知
t=2min=120s
則此2min內電熱器工作的時間為

20．
【詳解】分別作出物體AB端點A、B關于平面鏡的對稱點A′、B′，用虛線連接A′B′即為AB在平面鏡中的像。如圖所示：

21．??
【詳解】由于繩子處于豎直狀態，所以小球與光滑軌道相接觸，但沒有相互擠壓，所以彼此沒有壓力，所以小球靜止時，受到重力和繩子的拉力，兩個力方向相反，都作用在小球的幾何中心上，如下圖所示：
??
22．??
【詳解】小磁針靜止時，左端為N極，由同名磁極相排斥，異名磁極相吸引可知，磁體左端為S極，右端為N極，由于磁場方向從磁鐵的N極出發，回到S極，所以通過小磁針中心的磁感線方向向左，如下圖所示：
??
23． 2 92 保持不變 同時
【詳解】（1）[1]酒精燈需用外焰加熱，所以要放好酒精燈，再固定鐵圈的高度，而溫度計的玻璃泡要全部浸沒到液體中，但不能碰到容器壁和容器底，所以先放好燒杯后，再調節溫度計的高度，所以組裝實驗器材時，應先調節鐵圈2的高度。
（2）[2]該溫度計的分度值是1℃，所以此時的示數是92℃。
[3]由圖丙知道，水的溫度達到某一值時，保持不變，即水沸騰時溫度變化特點是溫度保持不變。
（3）[4]將三組同學所用的三支溫度計一起放進同一杯沸騰的水中（繼續加熱），待示數穩定后，看讀數是否一樣。
24． 1 將燈L1與燈L2互換位置，若燈L1發光燈L2不發光，則猜想2正確；若燈L1不發光燈L2發光，則猜想3正確 燈L1發光 3
【詳解】（1）[1]燈L1發光說明干路是通路，因此可以判斷猜想1是錯誤的。
（2）[2]將燈L1與燈L2互換位置后，若燈L1發光燈L2不發光，則說明干路及原燈L2所在支路沒有問題，問題在燈L2自身，因此故障原因是猜想2；若燈L1不發光燈L2發光，則說明干路及燈L2自身沒有問題，因燈L1自身也沒有問題，所以猜想3正確；
[3][4]用一根完好的導線接在L2的A、B兩端，導線將燈L1及L2均短接，若觀察到燈L1發光，說明燈L1所在支路有電流通過，干路沒有斷路，燈L2被短接后電流并沒有在燈L2支路通過，因此猜想3正確。若觀察到燈L1不發光，說明用一根完好的導線接在L2的A、B兩端后，燈L1也被短路，從而說明燈L2的燈絲斷路，因此猜想2正確。
25． 10.0 左右來回 能，是倒立放大的實像 遠
【詳解】（1）[1]平行于主光軸的光線經凸透鏡折射后，會聚在主光軸上一點，這點是凸透鏡的焦點，焦點到光心的距離是凸透鏡的焦距，所以凸透鏡的焦距是
f=20.0cm-10.0cm=10.0cm
（2）[2]由于在焦點處光斑是最小最亮的，要驗證圖甲中光屏上的光斑是否最小最亮，可以左右來回稍稍移動光屏并觀察。
（3）[3]當該透鏡位于圖乙中刻度對應的位置時，此時物距
u=25.0cm-10.0cm=15.0cm
v=55.0cm-25.0cm=30.0cm
物距大于一倍焦距小于二倍焦距，像距大于二倍焦距，故光屏上能觀察到清晰的像，根據凸透鏡成像規律，此時光屏上成倒立放大的實像。
（4）[4]由于遠視眼將物體的像成在視網膜的后面，凸透鏡對光線具有會聚作用，可以將光線提前會聚到視網膜上，故凸透鏡可以矯正遠視眼。
26． 調零 需要 移動滑動變阻器R2的滑片P使電壓表的示數為1.5V不變，記錄電流表對應的示數
【詳解】（1）[1]實驗前，電流表的指針位置如圖乙所示，即指針沒有正對零刻度線，所以，應該調零。
（2）[2]在研究電流與電壓關系時，要控制電阻大小不變，記錄電流隨電壓的變化關系，為了改變電阻箱R1兩端的電壓，需要調節R2的阻值，從而改變變阻器連入電路的電阻，進而改變電路的電流，達到改變電阻箱電壓的目的。
（3）[3]在研究電流與電阻關系時，要控制電阻的電壓不變，根據A、B知道，電阻的電壓為
U=IR=0.50A×3Ω=1.5V
要使第一次實驗數據有效，步驟C中將R1的阻值由3Ω調成6Ω后，正確的操作是：移動滑動變阻器R2的滑片P使電壓表的示數為1.5V不變，記錄電流表對應的示數。
27． 向下凸起 下 14 （b）、（c） 在深度相同時，液體密度越大，液體的壓強越大
【詳解】（1）[1][2]如圖所示，當向玻璃管內加水，水對玻璃管的橡皮膜有壓力的作用，根據壓強的定義可知，水對橡皮膜有向下的壓強，故可以看到橡皮膜向下凸起。
（2）[3]橡皮膜所處的深度是該處到自由液面的豎直高度，如圖，深度為
d=20cm-6cm=14cm
故壓強計顯示的是水中14cm深處的壓強。
（3）[4][5]比較、（c）兩個圖可知，金屬盒所處的深度相同，液體的密度不同，因此可探究液體壓強與液體密度的關系，由于鹽水的密度大于水的密度，（c）中液面高度差大，產生的壓強大，可得出結論：在深度相同時，液體密度越大，液體的壓強越大。
28． ???? 減小測量誤差 見解析 R'與滑動變阻器滑片P R1-R2
【詳解】（1）[1]根據題意要求知道，滑片向B端移動時，連入電路的電阻變小，確定變阻器右下接線柱連入電路中；電壓表與電阻并聯，如下圖：
??
[2]在科學實驗時，為了減小誤差或?qū)ふ移毡橐?guī)律，經常需要進行反復多次實驗，本實驗測導體的電阻，調節滑動變阻器可以多次實驗，可以多次測量，目的是減小測量誤差。
[3]本實驗需測量電阻兩端的電壓、電流，并計算出電阻值，并采用多次測量求平均值的方法減小測量誤差，則實驗數據記錄表格如下
實驗次數
電壓/V
電流/A
電阻/Ω
平均值/Ω
1




2



3



（2）[4]斷開開關，再將電壓表與待測電阻C端間的導線改接到D端（圖中虛線所示），閉合開關，反復調節R'與滑動變阻器滑片P，使兩表的示數與②中相同，記錄此時電阻箱的阻值R2，斷開開關；

[5]此時電路中的電流、電流兩端的電壓與②中相同，即電阻箱減少的電阻就等于待測電阻Rx的阻值，根據等效替代法可知
Rx=R1-R2
29． 200N 1×104Pa 25
【詳解】解：（1）城磚的重力
G=mg=20kg×10N/kg=200N
（2）城磚按圖乙方式放在水平地面上時，地面的受力面積
S=AC×AD=20cm×10cm=200cm2
城磚靜止在水平地面時，城磚對地面的壓力
F=G=200N
城磚對地面的壓強

（3）要在AB的中點O處用一與AB垂直的水平力F將城磚推倒，可把城磚看成一個繞底部轉動的杠桿，動力F的力臂大小等于城磚AC的長，即L1=40cm，阻力
F=G=200N
阻力臂

根據杠桿的平衡條件知道
F×L1=G×L2
代入數據解得

答：（1）城磚的重力為200N；
（2）城磚按圖乙方式放在水平地面上時，它對地面的壓強是1×104Pa；
（3）F至少為25N。
30． 0.15A 不變
【詳解】（1）[1]由圖甲可知，閉合開關，滑片P在A端時，電阻絲AB與R0串聯，電流表測電路中的電流，根據串聯電路的電阻特點和歐姆定律可得，電流表的示數為

（2）[2]測某液體的密度時，電流表示數為0.3A，所以有

即

解得，電阻絲連入電路的電阻RBP = 16Ω，AB為長18cm阻值為36Ω的電阻絲，其阻值與長度成正比，此時電阻絲連入電路的長度為

滑片P向下移動的距離為

由乙圖可知，此時彈簧增加的彈力為F=0.2N，小桶中液體的重力為

所以液體的密度為

（3）[3]由題知，R0標有“4Ω 0.5A”，圖甲電路中最大電流I最大=0.5A，此時電阻絲連入電路的阻值最小，彈簧增加的彈力F最大，小桶中裝入待測液體重力最大，液體密度最大；利用電壓表（量程0~3V）示數來顯示液體密度大小，其它條件不變，當同體積的液體密度越大，質量最大，液體重力也最大，彈簧增加的彈力最大，電阻絲連入電路的阻值最小，根據串聯電路的分壓原理知，此時電阻絲分得電壓最小，定值電阻R0兩端電壓最大，所以要實現液體密度越大，電壓表示數也越大，電壓表應并聯在R0兩端，當電路中電流達到最大I最大=0.5A，電壓表示數

電路安全，此時所測密度密度最大；所以，接入電壓表與原裝置相比，所能測量密度的最大值不變。
