2023年中考物理真題分類匯編——專題13 電路、電流、電壓、電阻（全國通用）

這是一份2023年中考物理真題分類匯編——專題13 電路、電流、電壓、電阻（全國通用），文件包含專題13電路電流電壓電阻全國通用解析版docx、專題13電路電流電壓電阻全國通用原卷版docx等2份試卷配套教學資源，其中試卷共30頁， 歡迎下載使用。

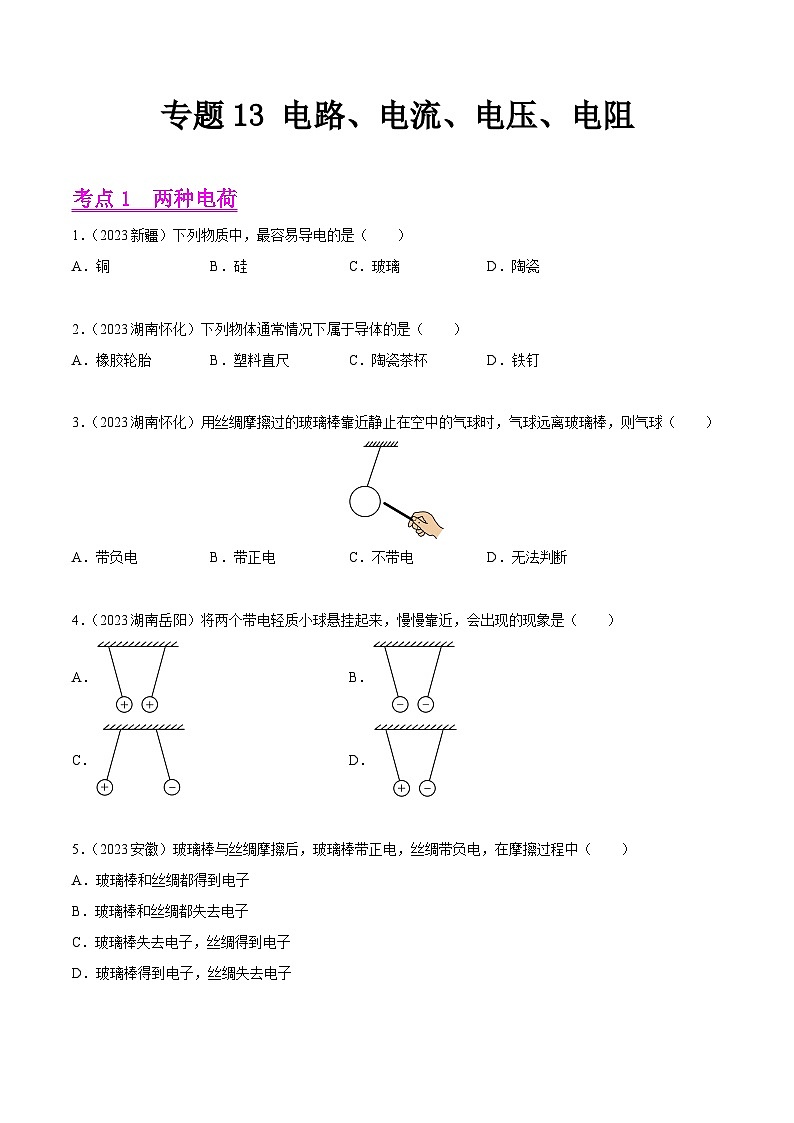

?專題13 電路、電流、電壓、電阻

考點1 兩種電荷
1．（2023新疆）下列物質中，最容易導電的是（　　）
A．銅 B．硅 C．玻璃 D．陶瓷

2．（2023湖南懷化）下列物體通常情況下屬于導體的是（　?。?br /> A．橡膠輪胎 B．塑料直尺 C．陶瓷茶杯 D．鐵釘

3．（2023湖南懷化）用絲綢摩擦過的玻璃棒靠近靜止在空中的氣球時，氣球遠離玻璃棒，則氣球（　　）

A．帶負電 B．帶正電 C．不帶電 D．無法判斷

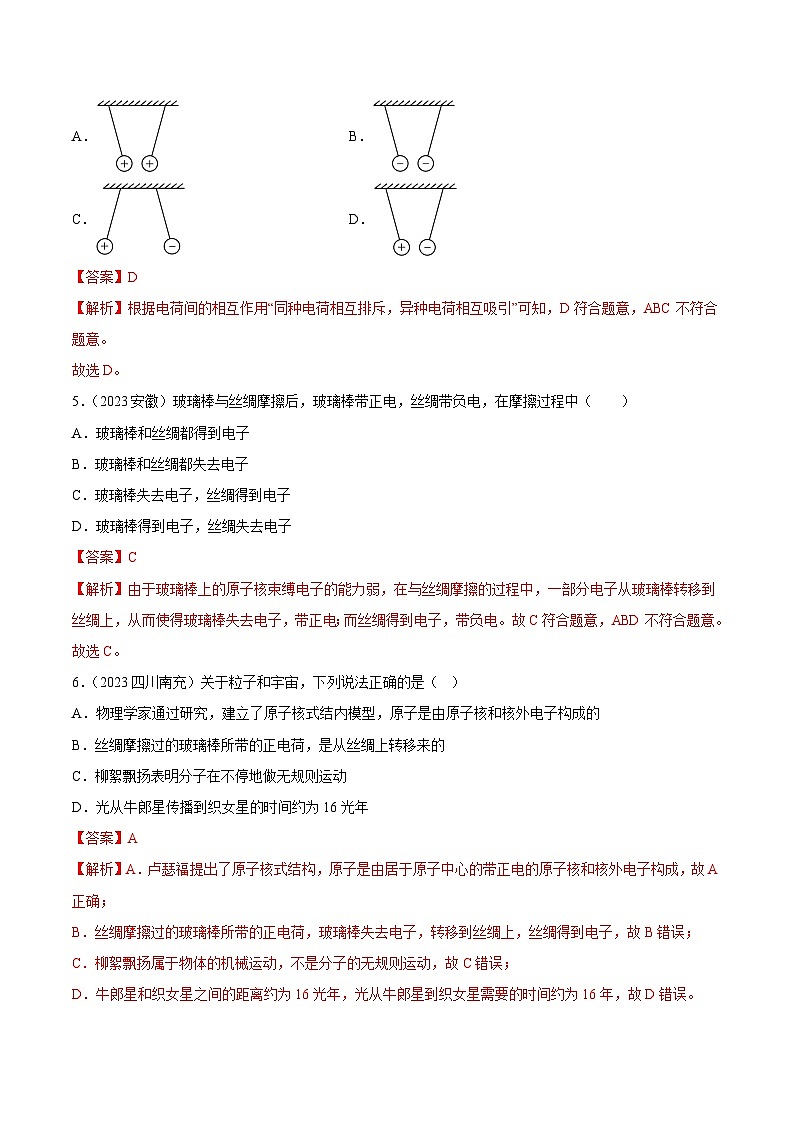

4．（2023湖南岳陽）將兩個帶電輕質小球懸掛起來，慢慢靠近，會出現的現象是（　?。?br /> A．?? B．
C．?? D．

5．（2023安徽）玻璃棒與絲綢摩擦后，玻璃棒帶正電，絲綢帶負電，在摩擦過程中（　?。?br /> A．玻璃棒和絲綢都得到電子
B．玻璃棒和絲綢都失去電子
C．玻璃棒失去電子，絲綢得到電子
D．玻璃棒得到電子，絲綢失去電子

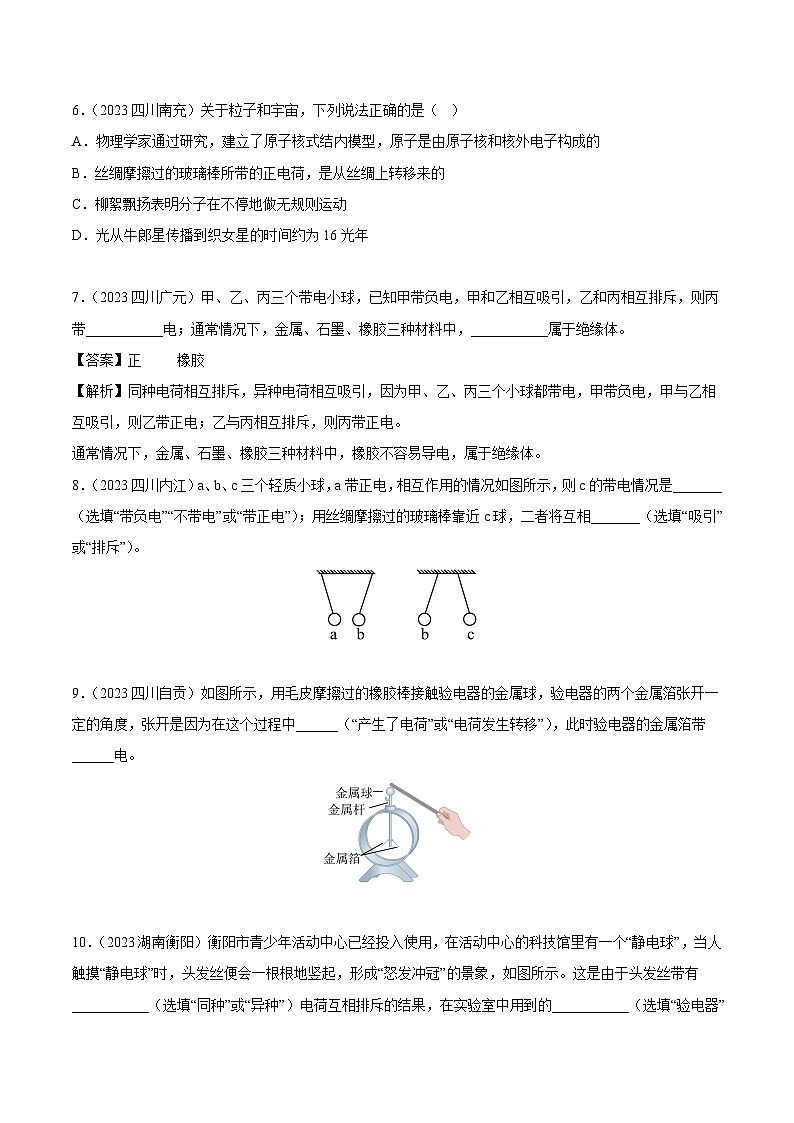

6．（2023四川南充）關于粒子和宇宙，下列說法正確的是（???）
A．物理學家通過研究，建立了原子核式結內模型，原子是由原子核和核外電子構成的
B．絲綢摩擦過的玻璃棒所帶的正電荷，是從絲綢上轉移來的
C．柳絮飄揚表明分子在不停地做無規則運動
D．光從牛郎星傳播到織女星的時間約為16光年

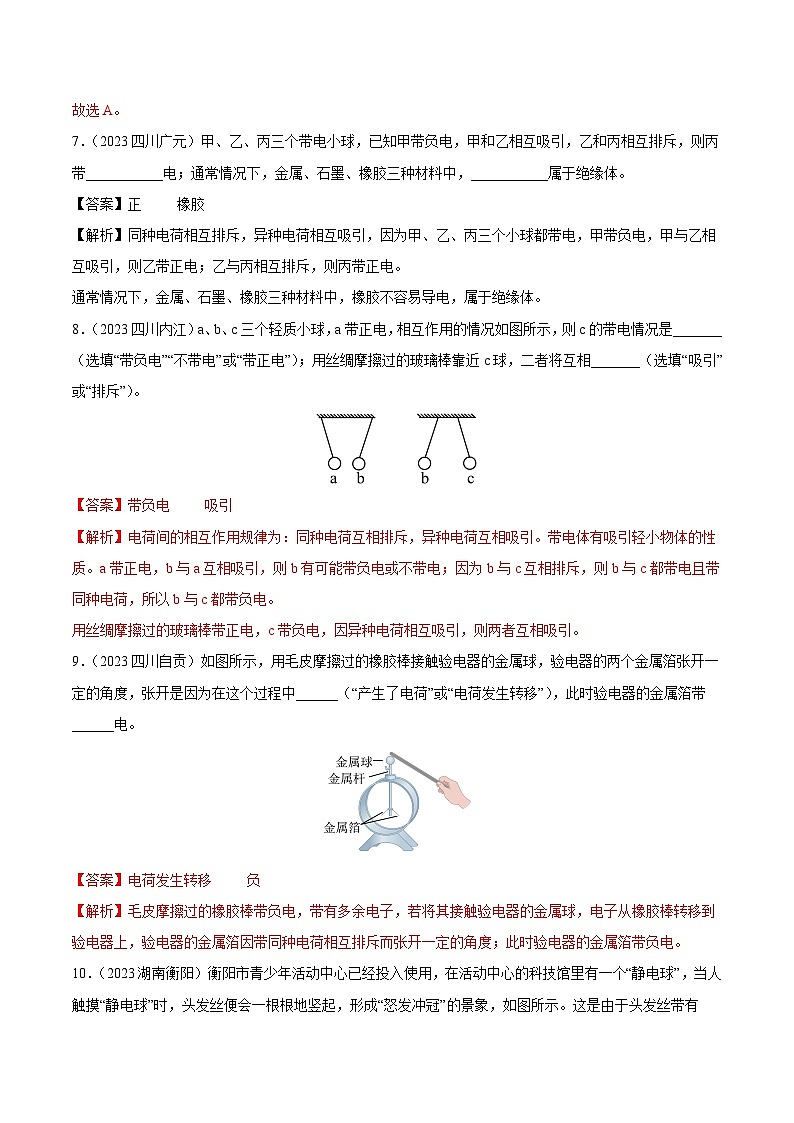

7．（2023四川廣元）甲、乙、丙三個帶電小球，已知甲帶負電，甲和乙相互吸引，乙和丙相互排斥，則丙帶___________電；通常情況下，金屬、石墨、橡膠三種材料中，___________屬于絕緣體。
【答案】正 橡膠
【解析】同種電荷相互排斥，異種電荷相互吸引，因為甲、乙、丙三個小球都帶電，甲帶負電，甲與乙相互吸引，則乙?guī)д?；乙與丙相互排斥，則丙帶正電。
通常情況下，金屬、石墨、橡膠三種材料中，橡膠不容易導電，屬于絕緣體。
8．（2023四川內江）a、b、c三個輕質小球，a帶正電，相互作用的情況如圖所示，則c的帶電情況是_______（選填“帶負電”“不帶電”或“帶正電”）；用絲綢摩擦過的玻璃棒靠近c球，二者將互相_______（選填“吸引”或“排斥”）。


9．（2023四川自貢）如圖所示，用毛皮摩擦過的橡膠棒接觸驗電器的金屬球，驗電器的兩個金屬箔張開一定的角度，張開是因為在這個過程中______（“產生了電荷”或“電荷發生轉移”），此時驗電器的金屬箔帶______電。


10．（2023湖南衡陽）衡陽市青少年活動中心已經投入使用，在活動中心的科技館里有一個“靜電球”，當人觸摸“靜電球”時，頭發絲便會一根根地豎起，形成“怒發沖冠”的景象，如圖所示。這是由于頭發絲帶有___________（選填“同種”或“異種”）電荷互相排斥的結果，在實驗室中用到的___________（選填“驗電器”或“試電筆”）就是利用這一原理制成的儀器。在科技館里還有一個叫做“球吸”的展品，如圖所示。當按下出風按鈕后，會有氣流從兩只空心球中間的縫隙通過，兩只小球向中間靠攏。這一現象說明：氣體流速越大的位置壓強越___________。


考點2 電流和電路
11．（2023四川自貢）用充電寶給手機充電時，充電寶相當于電路中的（　　）
A．用電器 B．開關 C．電源 D．導線

12．（2023江蘇連云港）如圖所示，兩種不同的金屬絲組成一個閉合回路，觸頭1置于熱水杯中，觸頭2置于冷水杯中，此時回路中電流表指針就會發生偏轉，這是溫差電現象。此過程中______能轉化為_______能。
??

考點3 串聯和并聯
13．（2023四川瀘州）智能鎖正在逐步走進千家萬戶。如圖所示為某款智能鎖，它支持密碼與指紋兩種認證方式開門，密碼正確相當于開關S1閉合，指紋正確相當于開關S2閉合，開門由電動機完成。下列符合該智能鎖電路設計的是（　?。?br /> ??
A．?? B．??
C．?? D．??

14．（2023安徽）老師給小龍一個密封盒，其表面可見兩個開關S1、S2和兩盞燈L1、L2。為了探究開關和燈在密封盒內是如何連接的，小龍進行了如下操作：先閉合S1，只有燈L1發光；又閉合S2，兩燈都發光：再斷開S1，兩燈都熄滅。符合上述實驗結果的連接方式為（　?。?br /> A．?? B．??
C．?? D．??

15．（2023四川廣元）同學們在進行研學活動時，觀察到某交通路口指揮車輛通行的信號燈由紅燈和綠燈組成，綠燈行，紅燈停，以下是他們畫出的紅綠燈工作時的電路簡圖，你認為其中正確的是（　　）
A．?? B．??
C．?? D．??

16．（2023四川達州）家里浴室裝有排氣扇和照明燈，在使用時，有時需要獨立工作，有時需要同時工作，下列圖中符合上述要求的電路圖是（　?。?br /> A．?? B．??
C．?? D．??

17．（2023四川自貢）如圖，在動車站的自動檢票閘機口，乘客需刷身份證同時進行人臉識別，兩個信息都符合后閘機門（電動機）才自動打開，可檢票通過。身份證和人臉識別系統相當于開關，信息符合后開關自動閉合，下列模擬電路中，符合上述要求的是（　　）

A． B．
C． D．

18．（2023湖南衡陽）喜愛物理的小明想設計一個雙鑰匙電動安全鎖，這里鑰匙相當于“開關”，要求是兩把鑰匙同時使用（開關閉合）才能開鎖，以下符合設計要求的電路圖是（????）
A． B． C．D．

19．（2023四川成都）如圖所示的實驗電路，還有部分導線未連接，字母a、b、c、d、e、f、g、h表示各元件的接線柱。下列操作能讓燈、都亮起來的是（????）

A．用導線連接d、f，再閉合開關S
B．用導線連接b、f，再閉合開關S
C．用一根導線連接e、g，用另一根導線連接d、f，再閉合開關S
D．用一根導線連接e、f，用另一根導線連接d、g，再閉合開關S

20．（2023江蘇蘇州）如圖，在桌面上將開關、燈泡和電源等連接好制成一套簡易有線電報機。小明、小紅分別在不透光擋板（圖中未畫出）兩側，通過控制燈泡閃光次數來向?qū)Ψ桨l(fā)送不同信息，圖中虛線表示可固定擋板的位置。則（　?。?br />
A．擋板沿AA＇固定，燈泡顯示操控開關的人所發信息
B．擋板沿AA＇固定，燈泡顯示操控開關的人所發信息
C．擋板沿BB＇固定，燈泡顯示操控開關的人所發信息
D．擋板沿BB＇固定，燈泡顯示操控開關的人所發信息

21．（2023四川自貢）“創新”實驗小組的同學要設計一個自動防盜報警電路。要求：晚間開關S閉合后，燈亮電鈴不響；當房門被打開時，細導線AB被扯斷，燈亮且電鈴發聲自動報警。請按要求用直線連接如圖所示的電路元件。


考點4 電流的測量
22．（2023江蘇蘇州）下列各說法中，符合實際的是（　?。?br /> A．家用電視機工作電流約10A
B．空氣中聲速約340m/s
C．一支普通2B鉛筆質量約200g
D．正常人心跳每秒約0.5次

23．（2023山東泰安）下列電路中，閉合開關后，電流表能正確測量出通過燈泡電流的是（　?。?br /> A．?? B．??
C．?? D．??

24．（2023湖南懷化）下列圖中能夠直接測出燈L1電流的電路是（　?。?br /> A．?? B．??
C．?? D．??

考點5 串并聯電路中電流特點
25．（2023天津）在探究串、并聯電路中電流的規律時，做了如圖所示的實驗。閉合開關后，電流表A1、A2的示數分別為0.5A和0.3A，則通過小燈泡的電流為______A，通過小燈泡的電流為______A。
??

26．（2023四川自貢）為了保護同學們的視力，很多學校教室里的日光燈全部更換成如圖所示的LED護眼燈，每間教室里的9盞LED護眼燈的連接方式是______聯的。如果打開護眼燈之后，老師又打開了教室中的多媒體設備，則教室電路中的總電流會______（選填“增大”或“減小”）。


考點6 電壓
27．（2023湖南懷化）下列數據最貼近實際的是（　?。?br /> A．教室門的高度5m B．人的正常體溫42℃
C．教室里的大氣壓強約為 D．我國家庭電路電壓為220V

28．（2023湖南衡陽）“在物理的花園里，挖呀挖呀挖”。“物理的花園”里有很多與生活相關的知識，下列物理量最接近生活實際的是（　?。?br /> A．初中物理教科書的長度約為26cm B．人感覺舒適的室溫約為
C．一名初中生的質量約為500kg D．家庭電路電壓約為380V

29．（2023四川自貢）下列關于電壓值的說法錯誤的是（　?。?br /> A．一節干電池的電壓是1.5V
B．電子手表內氧化銀電池的電壓是1.5V
C．我國家庭電路的電壓是110V
D．對人體安全的電壓不高于36V

30．（2023重慶）下列物理量最接近實際的是（　　）
A．托起兩個雞蛋的力約為500N
B．水分子的直徑約為10m
C．我國家庭電路的電壓約為36V
D．人的正常體溫約為37℃

31．（2023重慶）下列物理量最接近實際的是（????）
A．洗澡水溫度約為40℃
B．地球直徑約為
C．手機電池電壓約為
D．珠穆朗瑪峰大氣壓約為

32．（2023湖南懷化）如圖所示的電路，請在虛線框里填上電表符號（選填“A”或“V”），使開關S閉合后，電阻R1、R2都可正常工作。


考點7 串并聯電路中電壓特點
33．（2023湖南懷化）在圖所示電路中，閉合開關后電壓表的示數為2.5V，V的示數為4.5V，則電路的電源電壓為______V，燈兩端電壓為_______V。


34．（2023四川達州）如圖所示，電源電壓為3V，閉合開關S后，電流表A的示數為0.54A，電流表A1的示數為0.2A，則通過小燈泡L1的電流為__________A，通過小燈泡L2的電流為__________A，電壓表V的示數為__________V。


35．（2023四川成都）某小組同學利用如圖所示電路探究串聯電路中的電壓關系。

（1）下列操作不正確的是______
A．連接電路時，開關S處于斷開狀態
B．連接電壓表時，試觸后再選擇合適量程
C． 將電壓表A接點連線轉接至C接點，測量兩端電壓
（2）測量燈泡兩端電壓時，兩燈突然熄滅，電壓表示數變?yōu)?，若故障可能是由某只燈泡“短路”或“開路”引起的，則發生故障的燈泡及故障類型是______；
（3）該小組同學用電阻箱代替故障燈泡，繼續進行實驗，記錄數據如下表所示。
實驗次數



第1次
0.8
2.0
2.8
第2次
1.0
1.8
2.8
第3次
1.4
1.4
2.7
分析表中實驗數據，在誤差允許范圍內，可得出的結論是______。
A．串聯電路中各處電流相等????
B．燈泡阻值隨燈泡兩端電壓增大而增大
C． 串聯電路中電阻值越大的部分兩端電壓越大????
D．串聯電路兩端的電壓等于各部分電路兩端的電壓之和

考點8 變阻器
36．（2023天津）電位器實質是一種變阻器，如圖是電位器的結構和連入電路的示意圖，A、B、C是接線柱。當滑片向A端旋轉時，連入電路的電阻（　?。?br />
A．變大
B．變小
C．不變
D．先變大后變小
