2023年天津市中考物理試卷（含答案解析）

這是一份2023年天津市中考物理試卷（含答案解析），共18頁。

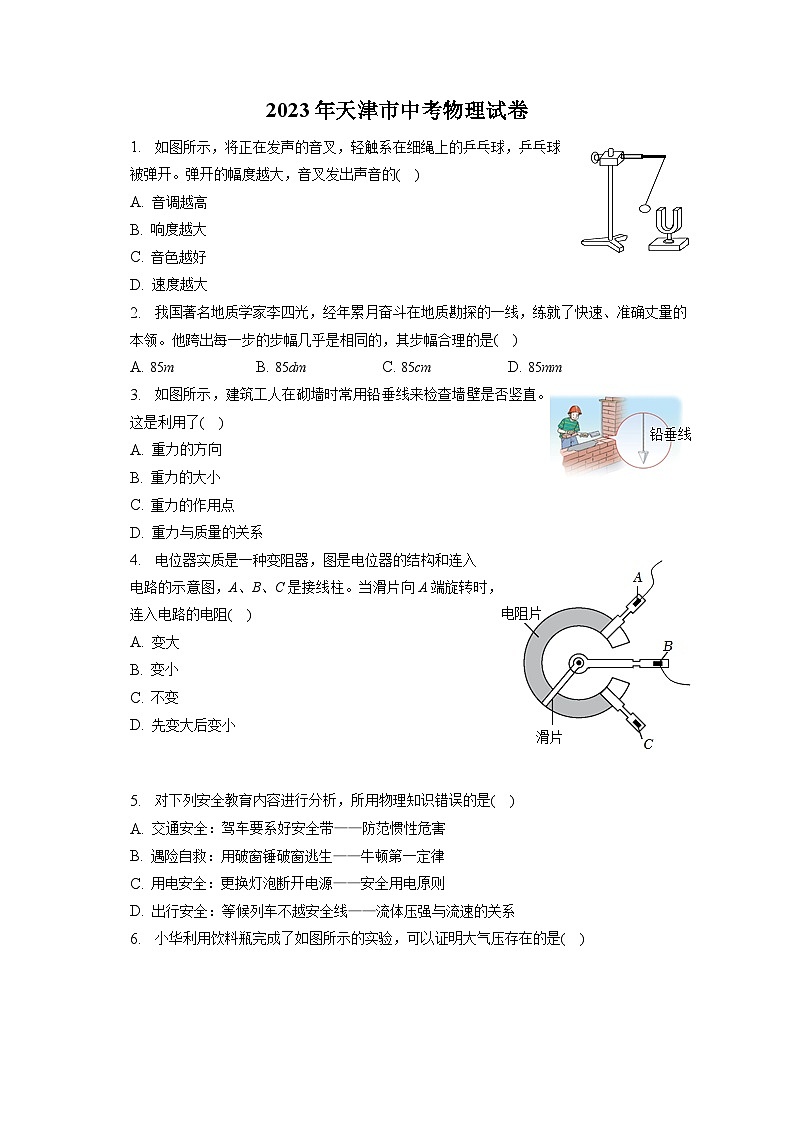

?2023年天津市中考物理試卷
1. 如圖所示，將正在發聲的音叉，輕觸系在細繩上的乒乓球，乒乓球被彈開。彈開的幅度越大，音叉發出聲音的(????)
A. 音調越高
B. 響度越大
C. 音色越好
D. 速度越大
2. 我國著名地質學家李四光，經年累月奮斗在地質勘探的一線，練就了快速、準確丈量的本領。他跨出每一步的步幅幾乎是相同的，其步幅合理的是(????)
A. 85m B. 85dm C. 85cm D. 85mm
3. 如圖所示，建筑工人在砌墻時常用鉛垂線來檢查墻壁是否豎直。這是利用了(????)
A. 重力的方向
B. 重力的大小
C. 重力的作用點
D. 重力與質量的關系
4. 電位器實質是一種變阻器，圖是電位器的結構和連入電路的示意圖，A、B、C是接線柱。當滑片向A端旋轉時，連入電路的電阻(????)
A. 變大
B. 變小
C. 不變
D. 先變大后變小


5. 對下列安全教育內容進行分析，所用物理知識錯誤的是(????)
A. 交通安全：駕車要系好安全帶——防范慣性危害
B. 遇險自救：用破窗錘破窗逃生——牛頓第一定律
C. 用電安全：更換燈泡斷開電源——安全用電原則
D. 出行安全：等候列車不越安全線——流體壓強與流速的關系

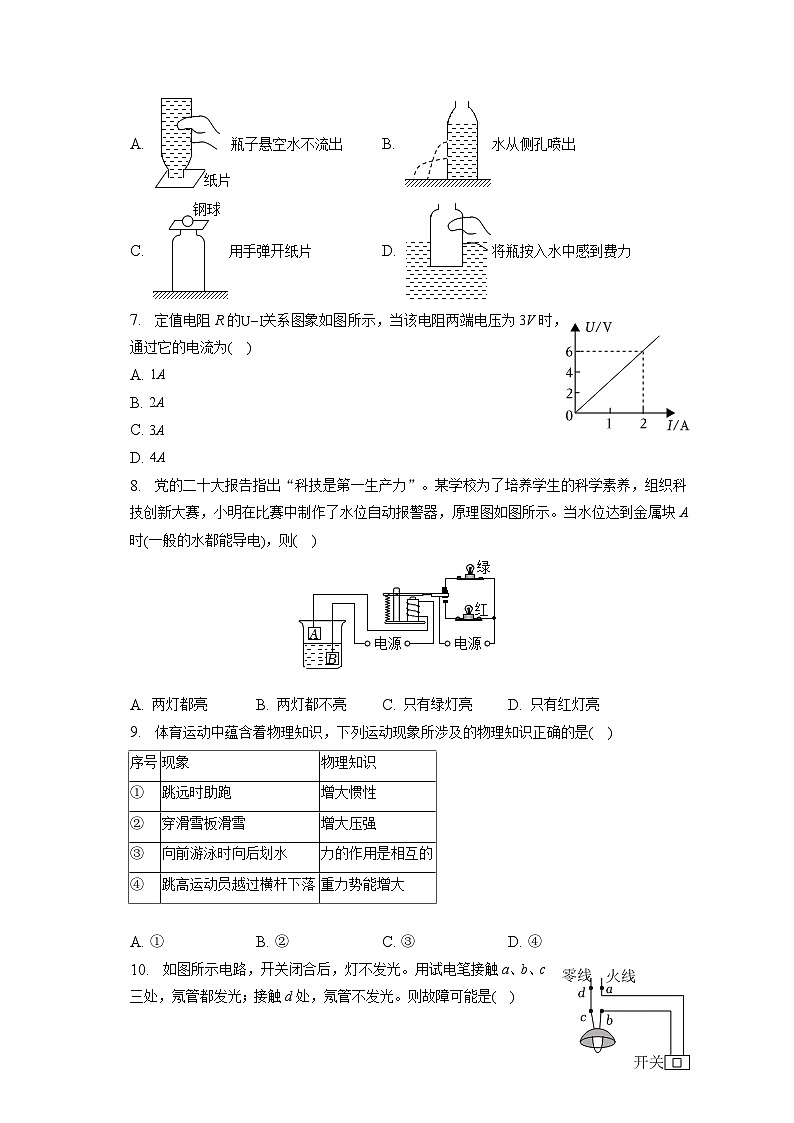

6. 小華利用飲料瓶完成了如圖所示的實驗，可以證明大氣壓存在的是(????)
A. 瓶子懸空水不流出 B. 水從側孔噴出
C. 用手彈開紙片 D. 將瓶按入水中感到費力
7. 定值電阻R的U?I關系圖象如圖所示，當該電阻兩端電壓為3V時，通過它的電流為(????)
A. 1A
B. 2A
C. 3A
D. 4A
8. 黨的二十大報告指出“科技是第一生產力”。某學校為了培養學生的科學素養，組織科技創新大賽，小明在比賽中制作了水位自動報警器，原理圖如圖所示。當水位達到金屬塊A時(一般的水都能導電)，則(????)

A. 兩燈都亮 B. 兩燈都不亮 C. 只有綠燈亮 D. 只有紅燈亮
9. 體育運動中蘊含著物理知識，下列運動現象所涉及的物理知識正確的是(????)
序號
現象
物理知識
①
跳遠時助跑
增大慣性
②
穿滑雪板滑雪
增大壓強
③
向前游泳時向后劃水
力的作用是相互的
④
跳高運動員越過橫桿下落
重力勢能增大

A. ① B. ② C. ③ D. ④
10. 如圖所示電路，開關閉合后，燈不發光。用試電筆接觸a、b、c三處，氖管都發光；接觸d處，氖管不發光。則故障可能是(????)
A. 燈絲斷了
B. 燈短路了
C. 開關處斷路
D. cd間斷路

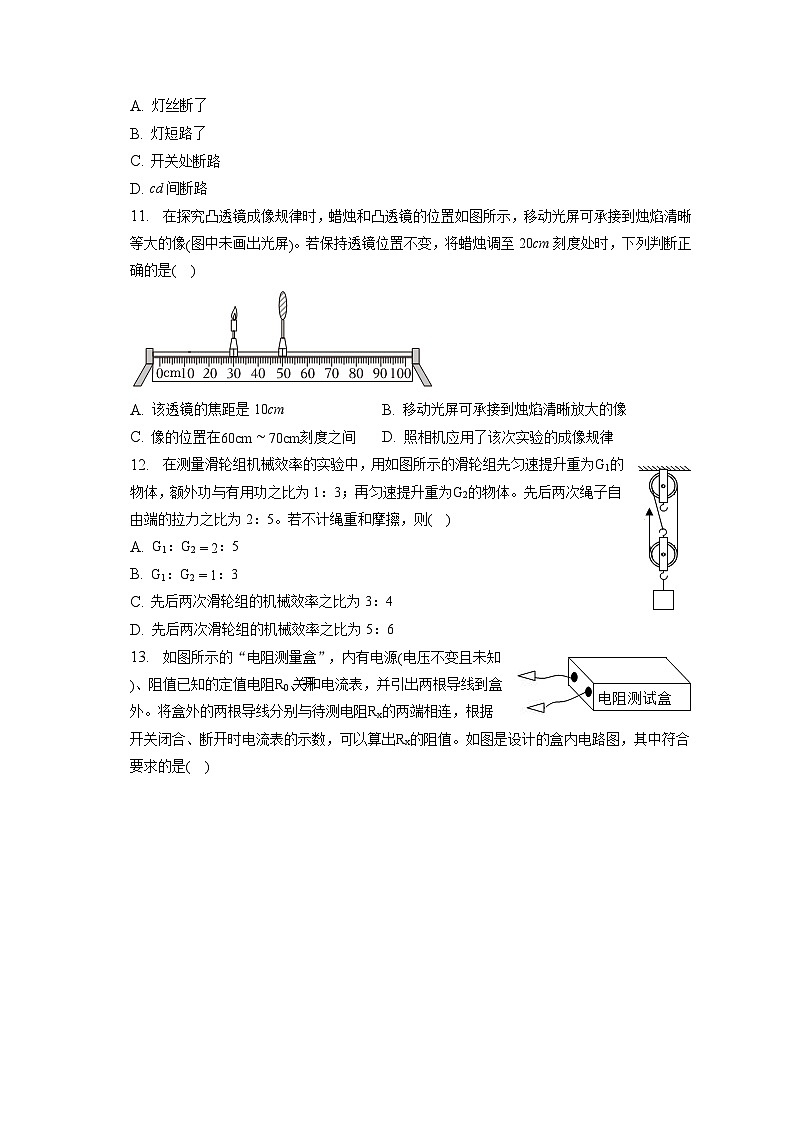

11. 在探究凸透鏡成像規律時，蠟燭和凸透鏡的位置如圖所示，移動光屏可承接到燭焰清晰等大的像(圖中未畫出光屏)。若保持透鏡位置不變，將蠟燭調至20cm刻度處時，下列判斷正確的是(????)

A. 該透鏡的焦距是10cm B. 移動光屏可承接到燭焰清晰放大的像
C. 像的位置在60cm～70cm刻度之間 D. 照相機應用了該次實驗的成像規律
12. 在測量滑輪組機械效率的實驗中，用如圖所示的滑輪組先勻速提升重為G1的物體，額外功與有用功之比為1：3；再勻速提升重為G2的物體。先后兩次繩子自由端的拉力之比為2：5。若不計繩重和摩擦，則(????)
A. G1：G2=2：5
B. G1：G2=1：3
C. 先后兩次滑輪組的機械效率之比為3：4
D. 先后兩次滑輪組的機械效率之比為5：6
13. 如圖所示的“電阻測量盒”，內有電源(電壓不變且未知)、阻值已知的定值電阻R0、開關和電流表，并引出兩根導線到盒外。將盒外的兩根導線分別與待測電阻Rx的兩端相連，根據開關閉合、斷開時電流表的示數，可以算出Rx的阻值。如圖是設計的盒內電路圖，其中符合要求的是(????)
A. B.
C. D.
14. 中華優秀傳統文化蘊含著豐富的物理知識?！赌?jīng)》中記載了世界上最早的“小孔成像”實驗(如圖所示)，小孔成像是由于光的______ 形成的；唐代詩句“潭清疑水淺”描繪了潭水清澈，讓人感覺水變淺了，這是由于光的______ 造成的。


15. 如圖1是我國古代汲水裝置——桔槔，圖2是它水平靜止時的簡化模型，該裝置是______ (填簡單機械名稱)：此時配重物重力為G1，水桶重力為G2，l1：l2=2：1，若不計桿重，則G1：G2=______ 。

16. 熱愛勞動的津津?qū)W做天津特色菜“貼餑餑熬魚”。烹飪時主要是通過______ 的方式來增大食材的內能(填“做功”或“熱傳遞”)；鍋內冒出的大量“白氣”是水蒸氣______ 形成的小水滴(填物態變化名稱)。
17. 某節能燈標有“220V 22W”字樣，當它正常工作時，電功率為______ W，通過它的電流為______ A。
18. 第七屆世界智能大會于2023年5月18日在天津開幕，大會上展示了可穿戴的“外骨骼”機器人。參觀者戴上該設備，輕松地將50kg的物體勻速舉高1m，用時2s，此過程中對物體做功______ J，功率為______ W。(g取10N/kg)
19. 在探究串、并聯電路中電流的規律時，做了如圖所示的實驗。閉合開關后，電流表A1、A2的示數分別為0.5A和0.3A，則通過小燈泡L1的電流為______ A，通過小燈泡L2的電流為______ A。

20. 額定功率為1000W的電熱水壺正常工作時，把質量為1kg的水從10℃加熱到100℃，用時420s。已知c水=4.2×103J/(kg?℃)，求：
(1)水吸收的熱量；
(2)電熱水壺的效率。
21. 為了測量一個金屬零件的密度，小明進行了以下實驗：
(1)實驗步驟
①把天平放在水平桌面上，將游碼移至標尺左端零刻線處，發現指針在分度盤上的位置如圖甲所示，為使橫梁平衡應將平衡螺母向______ 調節(填“左”或“右”)；
②用天平測出零件的質量，如圖乙所示；
③用量筒測出零件的體積，如圖丙所示；

(2)實驗數據處理
請將實驗數據及計算結果填入下表；
零件質量
m/g
量筒中水的體積
V1/cm3
量筒中水和零件的
總體積V2/cm3
零件體積
V/cm3
零件密度
ρ/(g?cm?3)
______
______
______
______
______

22. 如圖所示的電路，電源電壓為5V，四個定值電阻的阻值均為5Ω。請完成下列任務：
(1)畫出開關均斷開時的等效電路圖(只畫出電路中工作電阻的連接方式)；
(2)當開關均閉合時，求電流表的示數。


23. 同學們在觀看冰壺比賽時，發現了如下兩個現象：
現象一：運動員蹬冰腳的鞋底為橡膠制成，滑行腳的鞋底為塑料制成。
現象二：運動員蹬冰時要用力。
他們認為上述現象與摩擦力的知識有關，于是提出了“滑動摩擦力的大小與什么因素有關”的問題，并進行了如下探究。
【猜想與假設】根據同學們的發現，猜想滑動摩擦力的大小可能與______ 和______ 有關。
【設計并進行實驗】
用彈簧測力計水平拉動木塊，使它沿水平長木板勻速滑動，測出木塊受到的滑動摩擦力。進行了三次實驗，如圖所示。

【分析與論證】
(1)甲圖中，木塊受到的滑動摩擦力為______ N。
(2)對比乙、丙兩圖，可得結論：______ 。
(3)許多情況下摩擦是有用的，人們常常設法增大它。請列舉在冰壺運動中增大摩擦的措施，并利用實驗結論進行解釋。(至少寫出一例)______ 。
24. 小明要測出一個電壓約為30V的電源電壓(電壓保持不變)，手邊可供選用的器材如下：待測電源：一塊電壓表(量程0～15V)；一塊電流表(量程0～0.6A)；兩個阻值已知的電阻，分別為R1(20Ω)和R2(40Ω)；一個開關及若干導線。請你合理選擇器材，設計實驗測出該電源的電壓。要求：
(1)畫出實驗電路圖；
(2)寫出主要的實驗步驟和需要測量的物理量；
(3)寫出電源電壓的表達式(用已知量和測量量表示)。
25. 在學習“阿基米德原理”時，可用“實驗探究”與“理論探究”兩種方式進行研究。請你完成下列任務：
【實驗探究】
通過圖1所示的實驗，探究浮力的大小跟排開液體所受重力的關系。由實驗可得結論：______ 。這就是阿基米德原理。

【理論探究】
第一步：建立模型——選取浸沒在液體中的長方體進行研究，如圖2所示。
第二步：理論推導——利用浮力產生的原因推導阿基米德原理。
請你寫出推導過程。提示：推導過程中所用物理量需要設定(可在圖2中標出)。
【原理應用】
水平桌面上有一底面積為S1的柱形平底薄壁容器，內裝質量為m的液體?，F(xiàn)將一個底面積為S2的金屬圓柱體放入液體中，圓柱體靜止后直立在容器底且未完全浸沒(與容器底接觸但不密合)，整個過程液體未溢出。金屬圓柱體靜止時所受浮力F浮=______ 。
答案和解析

1.【答案】B?
【解析】解：由題意知，乒乓球彈開的幅度越大，說明音叉的振幅越大，音叉發出聲音的響度越大。
故選：B。
聲音的三個特性：音調指聲音的高低，由振動頻率決定；響度指聲音的強弱或大小，與振幅和距發聲體的遠近有關；音色指聲音的品質與特色，與發聲體的材料和結構有關。
本題考查了對聲音特性的辨別，屬基礎題，難度不大。

2.【答案】C?
【解析】解：正常人步行時步幅約為50cm，李四光練就了快速、準確丈量的本領。他跨出每一步的步幅幾乎是相同的，其步幅合理的是85cm，故C正確。
故選：C。
根據實際情況估測。
估測法是利用物理概念、規律、物理常數和常識對物理量的數值、數量級進行快速計算以及對取值范圍合理估測的方法。

3.【答案】A?
【解析】解：建筑工人常用鉛垂線檢查墻壁是否豎直，這是利用了重力的方向始終是豎直向下的原理，故A正確，BCD錯誤。
故選：A。
鉛垂線是利用重力的方向始終豎直向下而制成的。
本題考查重力方向的應用，屬于基礎題。

4.【答案】B?
【解析】解：根據圖示可知，此時AB接入電路中，當滑片向A端旋轉時，電阻絲接入電路中的長度變大，連入電路的電阻變小。
故選：B。
電位器的實質是滑動變阻器，滑動變阻器依靠改變電阻線的長度來改變電阻大小。
本題考查了變阻器的連接方法、變阻器的原理，是一道較為簡單的應用題。

5.【答案】B?
【解析】解：A、駕車要系好安全帶，當突然剎車時，人由于慣性向前傾，安全帶可有效防范慣性可能帶來的危害，故A正確；
B、用破窗錘破窗時，錘的一端較尖銳，在壓力一定時，可減小受力面積，增大壓強，有利于擊碎玻璃，故B錯誤；
C、更換燈泡時要斷開電源，這樣做符合安全用電原則，故C正確；
D、列車行駛時，帶動附近的空氣流速變大、壓強變小，此時人若離列車較近，容易被壓向列車一側，所以等候列車時不能越過安全線，故D正確。
故選：B。
(1)安全帶可有效防止因慣性可能帶來的傷害；
(2)破窗錘的一端較尖，可以在壓力一定時，減小受力面積，增大壓強；
(3)在維修電器或更換燈泡時，應先切斷電源；
(4)流體在流速越大的位置壓強越小。
本題考查了生活中的安全教育知識與物理學知識的聯系，體現了生活處處皆物理的理念。

6.【答案】A?
【解析】解：A、紙片能托住水不流出，是因?yàn)榇髿鈮航o紙片一個向上的作用力，因此該實驗?zāi)茏C明大氣壓的存在，故A正確；
B、水從側孔噴出，水的深度越深，水噴得越遠，說明同種液體內部壓強隨著液體深度的增加而增大，與大氣壓無關，故B錯誤；
C、用手彈開紙片，鋼球掉入瓶中，鋼球沒有隨紙片一起運動，說明鋼球具有慣性，同時鋼球掉入瓶中，是因?yàn)殇撉蚴艿街亓ψ饔?，與大氣壓無關，故C錯誤；
D、將瓶按入水中感到費力，是因?yàn)槠孔优砰_水的體積增大，受到的浮力增大，瓶子給手向上的作用力增大，與大氣壓無關，故D錯誤。
故選：A。
逐一分析各選項中現象產生的原因，找出符合題意的答案。
本題考查證明大氣壓存在的實例，難度不大。

7.【答案】A?
【解析】解：由圖可知通過該電阻的電流為2A時，電阻兩端的電壓為6V，
根據歐姆定律可得電阻的阻值R=UI=6V2A=3Ω，
當該電阻兩端電壓為3V時，通過它的電流為I′=U′R=3V3Ω=1A。
故選：A。
由圖可知通過該電阻的電流為2A時，電阻兩端的電壓為6V，根據歐姆定律計算電阻的阻值，進一步計算當該電阻兩端電壓為3V時通過它的電流。
本題考查歐姆定律的簡單運用，屬于基礎題。

8.【答案】D?
【解析】解：當水位到達金屬塊A時，左端的控制電路接通，電磁鐵有磁性，吸引銜鐵，使紅燈電路接通，紅燈亮。
故選：D。
當水位到達金屬塊A時，電磁鐵有磁性，吸引銜鐵，使紅燈電路接通。
本題考查電磁繼電器的應用，這個自動控制裝置是由控制電路和工作電路兩部分組成，工作電路又包括紅燈電路和綠燈電路。

9.【答案】C?
【解析】解：A、慣性的大小只與物體的質量有關，質量不變，慣性就不會變，跳遠時人的質量不變，慣性不變，故A錯誤；
B、穿滑雪板滑雪，是在壓力一定時，增大受力面積來減小壓強，故B錯誤；
C、游泳時向后劃水利用了力的作用是相互的，故C正確；
D、當運動員越過橫桿下落時，質量不變，高度減小，所以運動員的重力勢能變小，故D錯誤；
故選：C。
(1)慣性的大小只與物體的質量有關，質量越大，慣性越大；
(2)增大壓強的方法：在壓力一定時，減小受力面積來增大壓強；在受力面積一定時，增大壓力來增大壓強；
(3)物體間力的作用是相互的；
(4)物體由于被舉高而具有的能量叫重力勢能，重力勢能與物體質量和被舉高度有關。
此題考查了慣性的存在、減小壓強的方法、力的作用是相互的、重力勢能的變化等知識。

10.【答案】D?
【解析】解：開關閉合后，燈不亮，用試電筆測試a、b、c三點，氖管都發光，這說明從火線到a、b、c點之間的電路都是完好的，沒有斷路；而試電筆測試d點時，氖管不發光，這說明c點到d之間的導線出現斷路。
故選：D。
使用試電筆時，手要與試電筆尾部的金屬體接觸，筆尖接觸火線或零線，氖管發光時表示接觸的是火線，氖管不發光時表示接觸的是零線；
用試電筆測試a、b、c三處，氖管都發光，這說明a、b、c與火線是連通的，據此判斷。
本題考查了試電筆的使用、家庭電路的故障分析，屬于基礎題目。

11.【答案】ACD?
【解析】解：移動光屏可承接到燭焰清晰、等大的像，此時的物距為u=20.0cm=2f，所以凸透鏡的焦距為f=10.0cm；
將蠟燭調至20cm刻度處時，此時的物距大于二倍焦距，移動光屏，可以在光屏上呈現倒立、縮小的實像，其應用是照相機，像距在一倍焦距和二倍焦距之間，即像的位置在60cm～70cm刻度之間，故ACD正確、B錯誤。
故選：ACD。
當物距等于二倍焦距時，像距也等于二倍焦距，成倒立、等大的實像；物距大于二倍焦距，凸透鏡成倒立、縮小的實像。
本題考查了凸透鏡成像規律的應用，要熟練掌握凸透鏡成像的特點。

12.【答案】BD?
【解析】解：
AB.由題意可知，使用滑輪組勻速提升重為G1的物體時，額外功與有用功之比為1：3，
因不計繩重和摩擦?xí)r，克服物體重力所做的功為有用功，克服動滑輪重力所做的功為額外功，
所以，由W=Gh可得：W額W有=G動hG1h=G動G1=13，即G動=G13，
因使用同一個滑輪組先后勻速提升重為G1和G2的物體時，兩次繩子自由端的拉力之比為2：5，
所以，由F=1n(G+G動)可得：F1F2=1n(G1+G動)1n(G2+G動)=G1+G動G2+G動=G1+G13G2+G13=25，
解得：G1G2=13，故A錯誤、B正確；
CD.不計繩重和摩擦，滑輪組的機械效率η=W有W總=GhGh+G動h=GG+G動，
則先后兩次滑輪組的機械效率之比：η1η2=G1G1+G動G2G2+G動=G1G1+G133G13G1+G13=56，故C錯誤、D正確。
故選：BD。
(1)不計繩重和摩擦?xí)r，克服物體重力所做的功為有用功，克服動滑輪重力所做的功為額外功，根據W=Gh表示出使用滑輪組勻速提升重為G1的物體時額外功與有用功之比即可求出物體浮重力G1和動滑輪重力之間的關系；使用同一個滑輪組先后勻速提升重為G1和G2的物體時，兩次繩子自由端的拉力之比為2：5，根據F=1n(G+G動)求出物體G1與G2的比值；
(2)不計繩重和摩擦，滑輪組的機械效率η=W有W總=GhGh+G動h=GG+G動，據此求出先后兩次滑輪組的機械效率之比。
本題考查了使用滑輪組拉力的計算，利用好關系：不計摩擦和繩重，拉力F=1n(G+G動)。

13.【答案】ABD?
【解析】解：
A、根據圖示可知，開關斷開時，電路為Rx的簡單電路，電流表測量電路中的電流；開關閉合時，電路為并聯電路，電流表測量干路中的電流；根據并聯電路的電流關系可知通過R0的電流，根據U=IR可以求出電源電壓，然后根據R=UI可以求出Rx的阻值，故A正確；
B、根據圖示可知，開關閉合時，電路為Rx的簡單電路，電流表測量電路中的電流，則電源電壓為：U=IRx；開關斷開時，兩個電阻串聯接入電路中，此時電流表示數為I′，則電源電壓為：U=I′(Rx+R0)，兩個關系式聯立，可以求出Rx的阻值，故B正確；
C、根據圖示可知，開關閉合時，電流表和Rx被短路，電路為R0的簡單電路；開關斷開時，兩個電阻串聯，電流表測量電路中的電流，由于無法測量出電源電壓，所以無法求出Rx的阻值，故C錯誤；
D、根據圖示可知，開關閉合時，Rx被短路，電路為R0的簡單電路，電流表測量電路中的電流，根據U=IR可以求出電源電壓；開關斷開時，兩個電阻串聯，電流表測量電路中的電流，根據電源電壓和電流表示數可以求出電路的總電阻，根據串聯電路的電阻關系可以求出Rx的阻值，故D正確。
故選：ABD。
根據每個選項和開關的閉合情況分析電路的連接方式，根據電路的特點、歐姆定律分析能否測量出電阻的大小。
本題是測量待測電阻阻值的實驗，考查了對實驗電路的設計及歐姆定律的應用，在設計出電路的同時，能夠根據不同情況列出相應關系式是解決問題的關鍵。

14.【答案】直線傳播? 折射?
【解析】解：(1)小孔成像是由于光的直線傳播形成的；
(2)“潭清疑水淺”中“水淺”是水底看起來比較淺，這是由于光的折射形成的，看水底是逆著光的傳播方向看的，即逆著折射光線看，由于錯覺，我們始終認為光是沿直線傳播的，所以看到的位置比實際位置淺。
故答案為：直線傳播：折射。
(1)光在同種、均勻、透明介質中沿直線傳播，產生的現象有小孔成像、激光準直、影子的形成、日食和月食等；
(2)光線在同種不均勻介質中傳播或者從一種介質斜射入另一種介質時，就會出現光的折射現象，例如水池底變淺、水中筷子變彎、海市蜃樓等都是光的折射形成的。
本題考查了對光的折射、光的直線傳播的理解，在學習過程中要善于利用所學知識解釋有關現象，達到學以致用的目的。

15.【答案】杠桿? 1：2?
【解析】解：根據杠桿原理，由圖知，該裝置是杠桿；
由杠桿平衡條件可得：G1×l1=G2×l2，
解得，G1G2=l2l1=12。
故答案為：杠桿；1：2。
(1)根據杠桿原理對汲水裝置進行分析；
(2)根據杠桿平衡條件可求出G1：G2。
本題考查了杠桿及杠桿平衡條件的應用，認真分析題意得出相關信息是關鍵。

16.【答案】熱傳遞? 液化?
【解析】解：
(1)烹飪時食材吸收熱量、溫度升高，是通過熱傳遞方式增加食材內能的；
(2)“白氣”產生的原因是：鍋內的水汽化形成高溫的水蒸氣，水蒸氣遇冷液化形成。
故答案為：熱傳遞；液化。
(1)改變物體內能的方法：一是做功，二是熱傳遞；
(2)首先確定“白氣”是什么物質，然后再根據變化前后的狀態確定發生的物態變化。
本題考查了改變內能的方法(熱傳遞)、物態變化，屬于基礎性題目。

17.【答案】220.1?
【解析】解：燈泡正常工作時，燈泡的實際功率等于額定功率，節能燈標有“220V 22W”字樣，當它正常工作時，電功率為22W；
通過它的電流為I=PU=22W220V=0.1A。
故答案為：22；0.1。
燈泡正常工作時，燈泡的實際功率等于額定功率，根據燈泡的規格確定燈泡正常工作時的電功率，根據電功率公式計算此時通過燈泡的電流。
本題考查電功率公式的簡單運用，知道燈泡正常工作時，燈泡的實際功率等于額定功率。

18.【答案】500 250?
【解析】解：對物體做的功為：
W=Gh=mgh=50kg×10N/kg×1m=500J，
功率為：
P=Wt=500J2s=250W。
故答案為：500；250。
知道物體的質量和舉高的高度，利用W=Gh=mgh算出對物體做的功；由P=Wt算出功率。
本題考查了學生對重力公式、功的公式、功率的公式的掌握和運用，要靈活選用公式，計算時注意單位統一。

19.【答案】0.20.3?
【解析】解：由實物圖可知，兩燈泡并聯，電流表A1測干路的電流，電流表A2測燈L2的電流；
閉合開關后，電流表A1、A2的示數分別為0.5A和0.3A，即I=0.5A，I2=0.3A，
由并聯電路的特點可知，流過小燈泡L1上的電流為：I1=I?I2=0.5A?0.3A=0.2A。
故答案為：0.2；0.3。
由實物圖可知，兩燈泡并聯，電流表A1測干路的電流，電流表A2測燈L2的電流；由并聯電路的特點求出流過小燈泡L1上的電流。
本題考查了的是并聯電路的電流特點，解答本題的關鍵是能正確識別電路的連接方式。

20.【答案】解：(1)水吸收的熱量：
Q=c水mΔt=4.2×103J/(kg?℃)×1kg×(100℃?10℃)=3.78×105J；
(2)電熱水壺正常工作240s消耗的電能：
W=Pt=1000W×420s=4.2×105J；
電熱水壺?zé)男剩?br /> η=QW×100%=3.78×105J4.2×105J=90%。
答：(1)水吸收的熱量為3.78×105J；
(2)電熱水壺?zé)男蕿?0%。?
【解析】(1)由公式Q=cmΔt計算水吸收的熱量；
(2)根據W=Pt可以求電熱水壺正常工作240s消耗的電能，再利用公式η=QW×100%計算電熱水壺?zé)男省?br /> 本題是一道電學與熱學的綜合應用題，理解效率公式是解題的關鍵之一。

21.【答案】右? 273040102.7?
【解析】解：(1)①讀圖甲可知，指針偏左，說明左側質量稍大，因此，應將平衡螺母向右側移動；
(2)讀圖乙可知，零件的質量為：20g+5g+2g=27g；
據丙圖可知，此時水的體積為30mL=30cm3，水和零件的體積為40mL=40cm3，故復合材料的體積是：V=40cm3?30cm3=10cm3；
故該材料的密度是：ρ=mV=27g10cm3=2.7g/cm3。
如下表：
零件質量
m/g
量筒中水的體積
V?/cm3
量筒中水和零件的
總體積V?/cm3
零件體積
V/cm3
零件密度
p/(g?cm?3)
27
30
40
10
2.7
故答案為：(1)右；(2)見解答。
(1)①在調節天平時，應將平衡螺母向指針偏轉的對側移動；
(2)天平在讀數時應將砝碼質量與游碼示數相加；
據丙圖計算出零件的體積，而后再據質量和體積計算出密度即可。
該題考查了天平、量筒的正確使用、密度的計算，是一道綜合題，但難度不大。

22.【答案】解：(1)開關均斷開時，R1、R2串聯接入電路，如圖：

(2)開關均閉合時，R1、R3并聯接入電路，電流表測干路電流，
并聯電路各支路兩端電壓相等，并聯電路干路電流等于各支路電流之和，根據歐姆定律可得電流表示數I=UR1+UR3=5V5Ω+5V5Ω=2A。
答：(1)見上圖；
(2)電流表示數為2A。?
【解析】(1)開關均斷開時，R1、R2串聯接入電路；
(2)開關均閉合時，R1、R3并聯接入電路，電流表測干路電流，根據并聯電路電壓特點、并聯電路電流規律結合歐姆定律計算電流表示數。
本題考查串聯電路特點、并聯電路特點和歐姆定律的靈活運用。

23.【答案】接觸面粗糙程度? 壓力大小? 0.6壓力相同時，接觸面越粗糙，滑動摩擦力越大? 蹬冰腳鞋底用橡膠制成，在壓力一定時，增大接觸面粗糙程度可增大摩擦?
【解析】解：
【猜想與假設】運動員蹬冰腳的鞋底為橡膠制成，滑行腳的鞋底為塑料制成，鞋底材料不同，猜想滑動摩擦力的大小可能與的接觸面粗糙程度有關，運動員蹬冰時要用力，可能滑動摩擦力的大小可能與壓力大小有關；
【分析與論證】
(1)甲圖中，測力計分度值為0.2N，木塊受到的滑動摩擦力為0.6N；
(2)對比乙、丙兩圖，壓力相同，丙中接觸面粗糙，丙中測力計示數大，故可得結論：壓力相同時，接觸面越粗糙，滑動摩擦力越大；
(3)蹬冰腳鞋底用橡膠制成，在壓力一定時，增大接觸面粗糙程度可增大摩擦。
故答案為：
【猜想與假設】接觸面粗糙程度；壓力大?。?br /> 【分析與論證】
(1)0.6；
(2)壓力相同時，接觸面越粗糙，滑動摩擦力越大；
(3)蹬冰腳鞋底用橡膠制成；在壓力一定時，接觸面越粗糙，摩擦力越大。
【猜想與假設】根據兩種鞋底材料不同猜想；運動員蹬冰時要用力，據此回答；
【分析與論證】
(1)根據測力計分度值讀數；
(2)影響滑動摩擦力大小因素有兩個：壓力大小和接觸面的粗糙程度，研究與其中一個因素的關系時，要控制另外一個因素不變，據此分析回答；(3)在壓力一定時，接觸面越粗糙，摩擦力越大。
本題探究滑動摩擦力的大小與哪些因素有關，考查實驗原理及控制變量法的運用，體現了對過程和方法的考查。

24.【答案】解：(1)實驗電路圖如下，兩已知電阻串聯；電源電壓約為30V，R總=R1+R2=20Ω+40Ω=60Ω，電路中的電流約I′=U′R總=30V60Ω=0.5A，小于電流表的小量程，可將電流表以小量程接入電路；

(2)主要的實驗步驟和需要測量的物理量：
①按照電路圖連接電路；
②閉合開關S，讀出電流表的示數I；
(3)根據歐姆定律得，U=IR總=I(R?+R?)。
答：(1)見解答圖；
(2)主要的實驗步驟和需要測量的物理量：
①按照電路圖連接電路；
②閉合開關S，讀出電流表的示數I；
(3)電源電壓的表達式：U=IR總=I(R?+R?)。?
【解析】由題中的條件可知，電壓表的量程小于電源電壓的值，不能用電壓表直接測量電源電壓。為了測出電源電壓，根據歐姆定律的變形式U=IR，來設計實驗電路。
本題要求學生綜合運用電學知識設計實驗方案，對學生的探究能力考查力度比較大，要求在平時學習中，多注重這方面的訓練。

25.【答案】F浮=G排?S2mgS1?S2?
【解析】解：【實驗探究】
由甲、乙兩圖可知F浮=G?F示=2N?1N=1N，由丙、丁兩圖可知G排=G總?G空=1.5N?0.5N=1N，
比較可得：F浮=G排；
【理論探究】設長方體的底面積為S、高為h，液體密度為ρ，長方體上、下表面所處的深度及受力情況如圖：
，
根據液體壓強公式p=ρgh可知液體對長方體下表面的壓強大于上表面的壓強，
根據F=pS可知液體對長方體向上的壓力大于液體對它向下的壓力，兩者之差即為浮力，即F浮=F2?F1=ρgh2S?ρgh1S=ρg(h2?h1)S=ρghS=ρgV排=m排g=G排；
【原理應用】
設圓柱體靜止后液體的高度為h′，
則液體的密度ρ液=mV=m(S1?S2)h′，
物體受到的浮力F浮=G排=ρ液V排g=m(S1?S2)h′×S2h′g=S2mgS1?S2。
故答案為：【實驗探究】F浮=G排；
【理論探究】
設長方體的底面積為S、高為h，液體密度為ρ，長方體上、下表面所處的深度及受力情況如圖：
，
根據液體壓強公式p=ρgh可知液體對長方體下表面的壓強大于上表面的壓強，
根據F=pS可知液體對長方體向上的壓力大于液體對它向下的壓力，兩者之差即為浮力，
即F浮=F2?F1=ρgh2S?ρgh1S=ρg(h2?h1)S=ρghS=ρgV排=m排g=G排；
【原理應用】S2mgS1?S2。
【實驗探究】根據實驗數據，由稱重法求出浮力，再求出物塊排開液體的重力，二者比較得出結論；
【理論探究】設長方體的底面積為S、高為h，液體密度為ρ，根據液體壓強公式p=ρgh可知液體對長方體下表面的壓強大于上表面的壓強，根據F=pS可知液體對長方體向上的壓力大于液體對它向下的壓力，進一步計算兩者之差即為浮力；
【原理應用】
設圓柱體靜止后液體的高度為h′，根據密度公式表示液體的密度，根據阿基米德原理、體積公式、重力公式計算物體受到的浮力。
本題考查學生對阿基米德原理的理解和運用。
