高中物理人教版 (2019)必修 第一冊1 實驗：探究小車速度隨時間變化的規律教課課件ppt

這是一份高中物理人教版 (2019)必修 第一冊1 實驗：探究小車速度隨時間變化的規律教課課件ppt，共33頁。PPT課件主要包含了目錄索引，探究點一數據分析等內容，歡迎下載使用。
基礎落實·必備知識全過關
重難探究·能力素養全提升
學以致用·隨堂檢測全達標

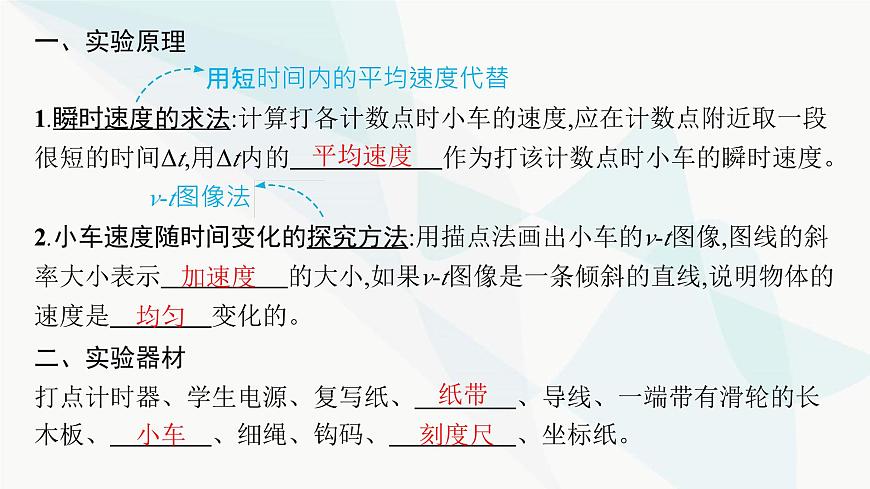

一、實驗原理 用短時間內的平均速度代替1.瞬時速度的求法:計算打各計數點時小車的速度,應在計數點附近取一段很短的時間Δt,用Δt內的　　　　　　作為打該計數點時小車的瞬時速度。 v-t圖像法?2.小車速度隨時間變化的探究方法:用描點法畫出小車的v-t圖像,圖線的斜率大小表示　　　　　的大小,如果v-t圖像是一條傾斜的直線,說明物體的速度是　　　　變化的。?二、實驗器材打點計時器、學生電源、復寫紙、　　　　、導線、一端帶有滑輪的長木板、　　　　、細繩、鉤碼、　　　　　、坐標紙。?

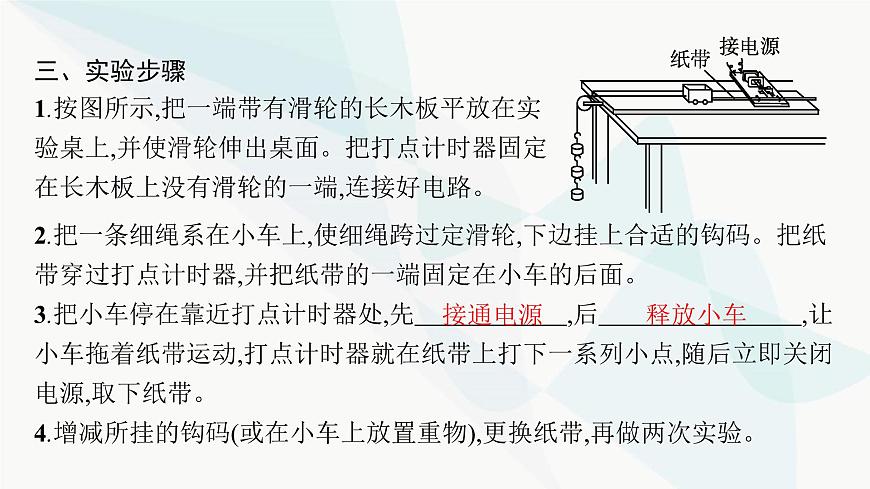

三、實驗步驟1.按圖所示,把一端帶有滑輪的長木板平放在實驗桌上,并使滑輪伸出桌面。把打點計時器固定在長木板上沒有滑輪的一端,連接好電路。
2.把一條細繩系在小車上,使細繩跨過定滑輪,下邊掛上合適的鉤碼。把紙帶穿過打點計時器,并把紙帶的一端固定在小車的后面。3.把小車停在靠近打點計時器處,先　　　　　　,后　　　　　　　　,讓小車拖著紙帶運動,打點計時器就在紙帶上打下一系列小點,隨后立即關閉電源,取下紙帶。?4.增減所掛的鉤碼(或在小車上放置重物),更換紙帶,再做兩次實驗。

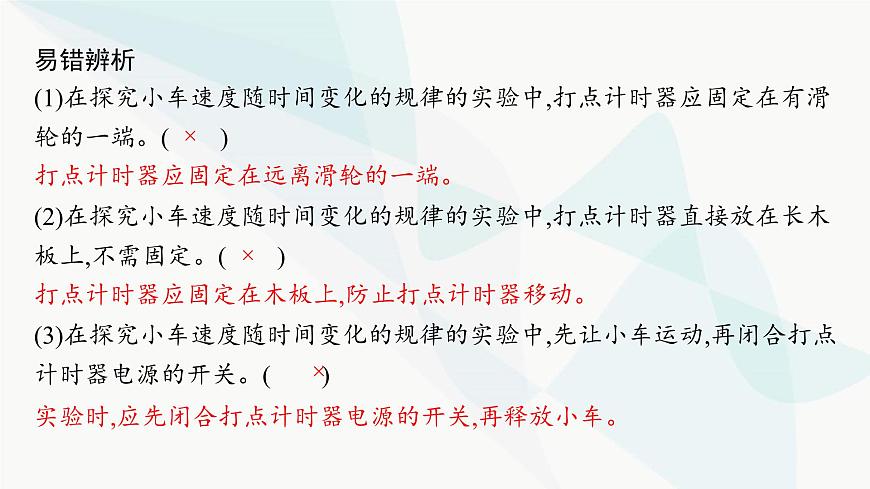

易錯辨析(1)在探究小車速度隨時間變化的規律的實驗中,打點計時器應固定在有滑輪的一端。(　　)(2)在探究小車速度隨時間變化的規律的實驗中,打點計時器直接放在長木板上,不需固定。(　　)(3)在探究小車速度隨時間變化的規律的實驗中,先讓小車運動,再閉合打點計時器電源的開關。(　　)
打點計時器應固定在遠離滑輪的一端。
打點計時器應固定在木板上,防止打點計時器移動。
實驗時,應先閉合打點計時器電源的開關,再釋放小車。

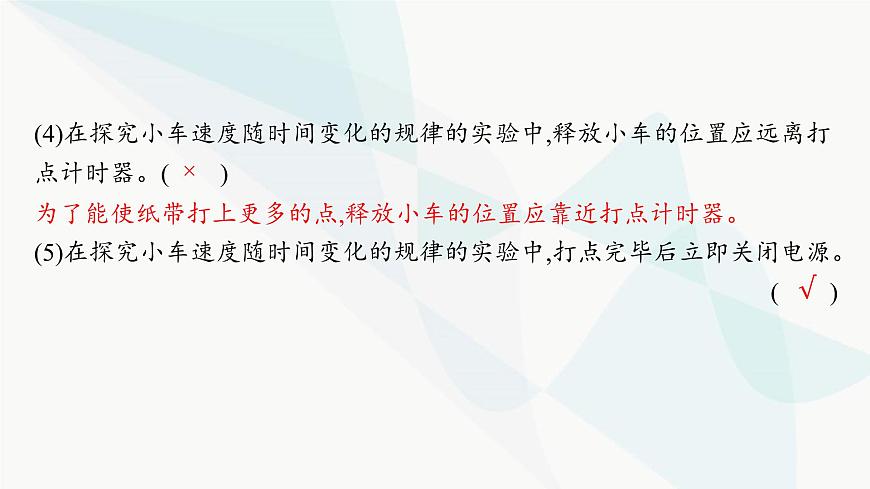

(4)在探究小車速度隨時間變化的規律的實驗中,釋放小車的位置應遠離打點計時器。(　　)(5)在探究小車速度隨時間變化的規律的實驗中,打點完畢后立即關閉電源。(　　)
為了能使紙帶打上更多的點,釋放小車的位置應靠近打點計時器。
1.數據測量(1)在三條紙帶中選擇一條點跡最清晰的紙帶。(2)為了便于測量,一般舍掉紙帶開頭一些過于密集的點跡,找一個適當?shù)狞c(diǎn)作計時起點(0點)。(3)每5個點(相隔0.1 s)取1個計數點進行測量,如圖所示。(相鄰兩點中間還有4個點未畫出)(4)采集數據的方法:不要直接測量兩個計數點間的距離,而是量出各個計數點到計時起點的距離d1、d2、d3、…然后算出相鄰的兩個計數點的距離x1=d1,x2=d2-d1,x3=d3-d2,x4=d4-d3,…
2.數據分析(1)表格法:①瞬時速度的求解方法:時間間隔很短時,可用某段時間的平均速度表示這段時間內中間時刻的瞬時速度,即②設計表格并記錄相關數據
③求得各計數點1、2、3、…的瞬時速度,填入上面表格中標有“v1”的一行。④計算增減鉤碼后兩次實驗中各點的速度,分別填入上面表格中標有“v2”和“v3”的兩行內。⑤根據表格的數據,分析速度隨時間怎么變化。
(2)圖像法:①在坐標紙上建立直角坐標系,橫軸表示時間,縱軸表示速度,并根據表格中的數據在坐標系中描點,作出v-t圖像。如果有些點難以落在曲線上,應該使它們大致均勻地分布在曲線兩側,如圖所示。②觀察所得到的圖線,如果圖線是一條傾斜直線,表示速度均勻變化。③根據所畫v-t圖像求出小車運動的加速度a= 。
【例1】 某同學在探究小車速度隨時間變化的規律的實驗中,用打點計時器記錄了被小車拖動的紙帶的運動情況,在紙帶上確定出A、B、C、D、E、F、G共7個計數點,其相鄰點間的距離如圖所示,每兩個相鄰的計數點之間還有4個點未畫出,打點計時器所用電源的頻率為50 Hz。
(1)試根據紙帶上各個計數點間的距離,計算出打下B、C、D、E、F五個點時小車的瞬時速度,并將各個速度值填入下表,要求保留小數點后3位。
(2)以A點對應時刻為0時刻點,將B、C、D、E、F各個時刻的瞬時速度標在直角坐標系中,并畫出小車的瞬時速度隨時間變化的關系圖線。
(3)由所畫速度—時間圖像求出小車加速度為　　　　　 m/s2。(結果保留小數點后2位)?
(4)根據速度—時間圖像判斷,在打A計數點時,小車的速度vA=　　　　　 m/s。(結果保留小數點后2位)?
解析 (1)極短時間內的平均速度等于該時刻的瞬時速度,兩個相鄰的計數點之間的時間間隔為T=5×0.02 s=0.1 s,則B點速度 =0.400 m/s,F點的速度 =0.721 m/s。(2)根據表中實驗數據在坐標系內描出對應點,然后作出圖像如圖所示。
(3)由所畫圖像可知,加速度(4)圖線的縱截距表示A點的速度vA=0.32 m/s。
方法技巧　(1)處理紙帶時,一定要分清計時點和計數點,搞清計數點之間的時間間隔T。(2)利用極限思想將平均值過渡到瞬時值是物理學中常用的方法。紙帶上某點的瞬時速度等于以此為中心的前、后相鄰兩點間的平均速度。(3)標度的選擇要結合數據及其分布特點制定,以使圖像在坐標系中合理分布,大小適中。(4)作圖像一定用平滑的直線連接,并延長到與坐標軸有交點。
對點演練1.在探究小車速度隨時間變化的規律的實驗中打出的紙帶如圖所示,打點計時器所用電源的頻率為50 Hz,每兩個相鄰計數點之間還有4個點未畫出。A點對準刻度尺的0刻度線,從刻度尺上分別讀出B、C、D、E點到A點的距離備用,其中A、D兩點間的距離xAD=　　　　 cm,用讀出的數據求打出C點時紙帶的速度大小為vC=　　　　 m/s(保留3位有效數字)。?
解析 刻度尺的分度值為1 mm,D點讀數為5.85 cm,A、D兩點間距為xAD=5.85 cm;相鄰計數點間的時間間隔為t=5T=5×0.02 s=0.1 s,C點的速度等于BD段的平均速度,打出C點時紙帶的速度大小為
探究點二　實驗注意事項和誤差分析
1.實驗注意事項(1)開始釋放小車時,應使小車靠近打點計時器。(2)應該是先接通電源,再釋放小車。(3)實驗完畢斷開電源,取下紙帶。(4)如打出的點較輕或是短線時,應調整振針距復寫紙的高度。(5)選擇理想的紙帶,“理想”是指紙帶上的點跡清晰,舍棄點密集的部分,適當選取計數點(注意計數點與計時點的區別),弄清楚所選時間間隔T等于多少秒。(6)每打好一條紙帶,將定位軸上的復寫紙換個位置,以保證打點清晰。(7)不要分段測量各段位移,應盡可能地一次測量完畢(可先統一量出各計數點到計數起點0之間的距離)。
【例2】 在探究小車速度隨時間變化規律的實驗中:(1)電火花計時器正常工作時,其打點的周期取決于　　　　;?A.交變電壓的高低B.交變電流的頻率C.墨粉紙盤的大小D.紙帶的長度(2)下列操作正確的有　　　　;?A.在釋放小車前,小車要靠近打點計時器B.打點計時器應放在長木板有滑輪的一端C.應先釋放小車,后接通電源D.電火花計時器應使用低壓交變電源
解析 (1)電火花計時器正常工作時的打點周期等于交變電流頻率的倒數,由交變電流的頻率決定,故B正確,A、C、D錯誤。(2)在釋放小車前,小車要靠近打點計時器,故A正確;打點計時器應放在長木板沒有滑輪的一端,故B錯誤;應先接通電源,后釋放小車,故C錯誤;電火花計時器應使用220 V的交變電源,故D錯誤。
對點演練2.(2023山東日照高一月考)如圖所示,這是用手拉動紙帶通過打點計時器得到的點跡,已知打點計時器所接電源的周期為T,要計算打點計時器打E點時紙帶的瞬時速度,下列做法誤差最小的是(　　)
解析 平均速度 ,當Δt無限趨近于零時,平均速度就近似等于中間時刻的瞬時速度,所以時間越短、位移越小,平均速度越接近瞬時速度,誤差越小,A錯誤,B正確;若取D、E或E、F兩點間的距離,Δt無限趨近于零時,平均速度不是E點的瞬時速度,而是兩段中點的瞬時速度,所以誤差較大,C、D錯誤。
1.(實驗注意事項)在探究小車速度隨時間變化的規律實驗中,下列說法正確的是(　　)A.小車在鉤碼的牽引下運動時只需打一條紙帶,然后進行數據處理B.為使測量更為嚴謹,應把打下的第一個點作為第一個測量點C.為了便于測量,應舍掉開頭一些過于密集的點,找一個適當?shù)狞c(diǎn)當作計時起點D.兩相鄰測量點間的時間間隔必須是0.1 s
解析 小車在鉤碼的牽引下運動時,采用多次測量,打出多條紙帶,進行數據處理,有利于減小誤差,故A錯誤;紙帶上開始時密集的點,點距過小,測量誤差較大,故應舍去,找一個適當?shù)狞c(diǎn)當作計時起點,故B錯誤,C正確;選取測量點,可增加測量距離,減小測量過程所產生的誤差,兩相鄰測量點間的時間間隔不一定取0.1 s,故D錯誤。
2.(誤差分析)(2023江蘇蘇州高一月考)在探究小車速度隨時間變化的規律的實驗中,下列方法不利于減小實驗誤差的是(　　)A.在紙帶上,每五個點選取一個點作為計數點B.使小車運動的加速度盡量大些C.舍去紙帶上密集的點,只利用點跡清晰、點間間隔適當?shù)囊徊糠诌M(jìn)行測量、計算D.選用各處平整程度和光滑程度不相同的長木板做實驗
解析 選取計數點可以使用于測量和計算的相鄰點間的間隔增大,在用刻度尺測量這些點間的間隔時,相對誤差較小,A不符合題意;在實驗中,如果小車運動的加速度過小,打出的點會很密,長度測量的相對誤差較大,測量準確度會降低,因此小車的加速度略大一些較好,B不符合題意;為了減小長度測量的相對誤差,舍去紙帶上過于密集甚至分辨不清的點是必要的,C不符合題意;如果實驗中所用長木板各部分的平整程度和光滑程度不同,小車的速度變化會不均勻,從而導致實驗誤差增大,D符合題意。
3.(實驗注意事項和數據處理)某同學用如圖甲所示的實驗裝置探究物體的速度與時間的關系:
(1)電磁打點計時器接　　　　　　　　　(選填“低壓直流”“低壓交變”或“220 V交變”)電源。?(2)實驗時,使小車靠近打點計時器,先　　　　　　　再　　　　　　　。(均選填“接通電源”或“放開小車”)?(3)若所接電源的頻率是50 Hz,則每隔　　　　 s打一個點。?(4)圖乙是繪出的小車速度—時間關系圖像,根據圖像求出小車的加速度為a=　　　　 m/s2。(保留三位有效數字)?
