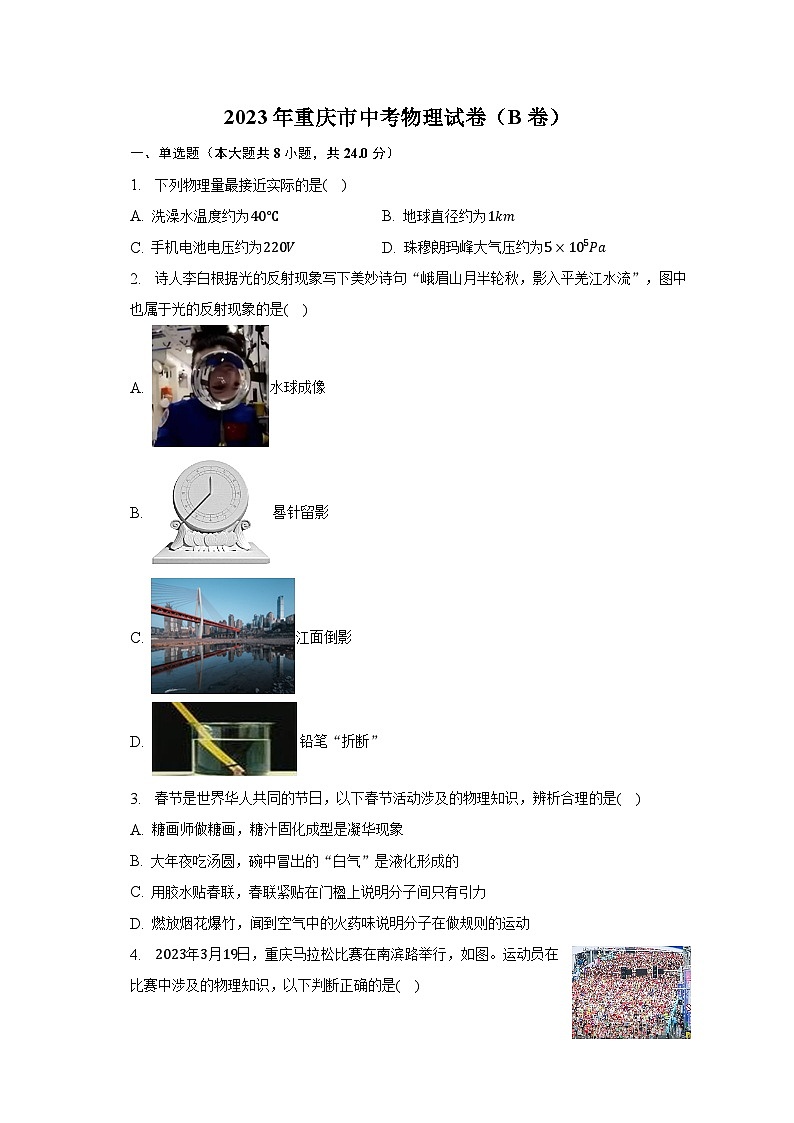

?2023年重慶市中考物理試卷（B卷）
一、單選題（本大題共8小題，共24.0分）
1. 下列物理量最接近實際的是(????)
A. 洗澡水溫度約為40℃ B. 地球直徑約為1km
C. 手機電池電壓約為220V D. 珠穆朗瑪峰大氣壓約為5×105Pa
2. 詩人李白根據光的反射現象寫下美妙詩句“峨眉山月半輪秋，影入平羌江水流”，圖中也屬于光的反射現象的是(????)
A. 水球成像
B. 晷針留影
C. 江面倒影
D. 鉛筆“折斷”
3. 春節是世界華人共同的節日，以下春節活動涉及的物理知識，辨析合理的是(????)
A. 糖畫師做糖畫，糖汁固化成型是凝華現象
B. 大年夜吃湯圓，碗中冒出的“白氣”是液化形成的
C. 用膠水貼春聯，春聯緊貼在門楹上說明分子間只有引力
D. 燃放煙花爆竹，聞到空氣中的火藥味說明分子在做規則的運動
4. 2023年3月19日，重慶馬拉松比賽在南濱路舉行，如圖。運動員在比賽中涉及的物理知識，以下判斷正確的是(????)

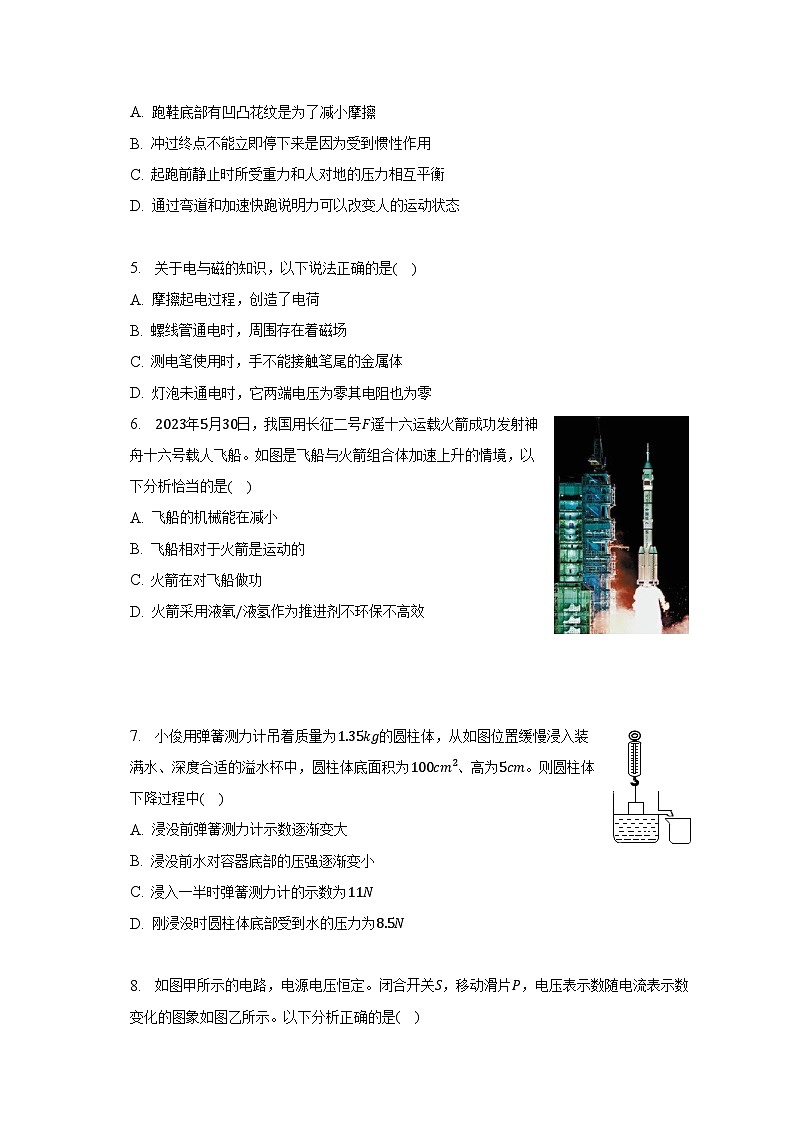

A. 跑鞋底部有凹凸花紋是為了減小摩擦
B. 沖過終點不能立即停下來是因?yàn)槭艿綉T性作用
C. 起跑前靜止時所受重力和人對地的壓力相互平衡
D. 通過彎道和加速快跑說明力可以改變?nèi)说倪\(yùn)動狀態

5. 關于電與磁的知識，以下說法正確的是(????)
A. 摩擦起電過程，創造了電荷
B. 螺線管通電時，周圍存在著磁場
C. 測電筆使用時，手不能接觸筆尾的金屬體
D. 燈泡未通電時，它兩端電壓為零其電阻也為零
6. 2023年5月30日，我國用長征二號F遙十六運載火箭成功發射神舟十六號載人飛船。如圖是飛船與火箭組合體加速上升的情境，以下分析恰當?shù)氖?????)
A. 飛船的機械能在減小
B. 飛船相對于火箭是運動的
C. 火箭在對飛船做功
D. 火箭采用液氧/液氫作為推進劑不環保不高效



7. 小俊用彈簧測力計吊著質量為1.35kg的圓柱體，從如圖位置緩慢浸入裝滿水、深度合適的溢水杯中，圓柱體底面積為100cm2、高為5cm。則圓柱體下降過程中(????)
A. 浸沒前彈簧測力計示數逐漸變大
B. 浸沒前水對容器底部的壓強逐漸變小
C. 浸入一半時彈簧測力計的示數為11N
D. 剛浸沒時圓柱體底部受到水的壓力為8.5N

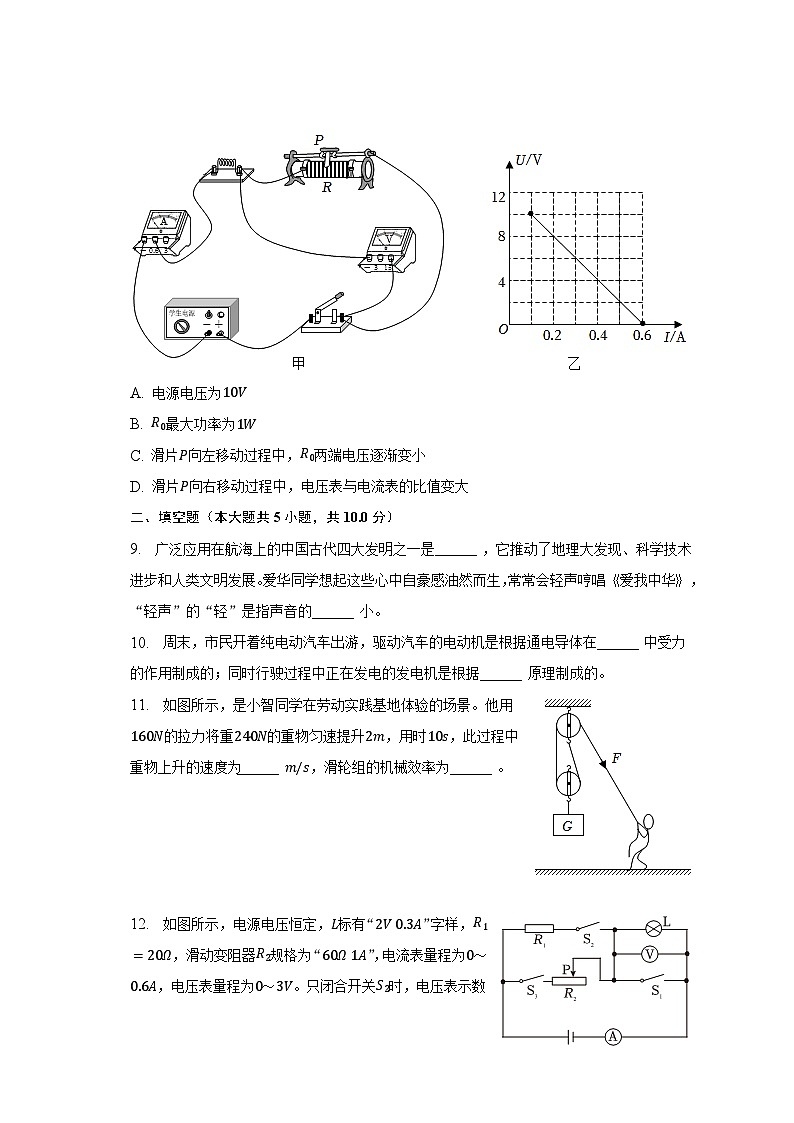

8. 如圖甲所示的電路，電源電壓恒定。閉合開關S，移動滑片P，電壓表示數隨電流表示數變化的圖象如圖乙所示。以下分析正確的是(????)


A. 電源電壓為10V
B. R0最大功率為1W
C. 滑片P向左移動過程中，R0兩端電壓逐漸變小
D. 滑片P向右移動過程中，電壓表與電流表的比值變大
二、填空題（本大題共5小題，共10.0分）
9. 廣泛應用在航海上的中國古代四大發明之一是______ ，它推動了地理大發現、科學技術進步和人類文明發展。愛華同學想起這些心中自豪感油然而生，常常會輕聲哼唱《愛我中華》，“輕聲”的“輕”是指聲音的______ 小。
10. 周末，市民開著純電動汽車出游，驅動汽車的電動機是根據通電導體在______ 中受力的作用制成的；同時行駛過程中正在發電的發電機是根據______ 原理制成的。
11. 如圖所示，是小智同學在勞動實踐基地體驗的場景。他用160N的拉力將重240N的重物勻速提升2m，用時10s，此過程中重物上升的速度為_(kāi)_____ m/s，滑輪組的機械效率為_(kāi)_____ 。


12. 如圖所示，電源電壓恒定，L標有“2V?0.3A”字樣，R1=20Ω，滑動變阻器R2規格為“60Ω?1A”，電流表量程為0～0.6A，電壓表量程為0～3V。只閉合開關S2時，電壓表示數為2V，則電源電壓為_(kāi)_____ V；閉合開關S1、S2和S3，在電表量程允許范圍內，R2的最大功率為_(kāi)_____ W。
13. 小天做物理小實驗，先向質量為300g的薄壁柱形容器中倒入深度為1cm的水，放在水平放置的電子秤上，穩定后示數如圖甲；然后用細線吊著密度為0.6g/cm3、不吸水的立方體木塊，豎直向下緩慢浸入容器水中，松開手待木塊靜止后，電子秤示數穩定后如圖乙，此時木塊對容器底部壓強為_(kāi)_____ Pa；接著小天拉著細線，將木塊豎直向上提升______ cm，容器對電子秤的壓強變化量與木塊底部所受水的壓強變化量之差為120Pa。(不計細線質量和體積，忽略附在木塊表面水的影響
)

三、作圖題（本大題共2小題，共2.0分）
14. 根據畫出的光線，在圖中虛線框內畫出一個適當?shù)耐哥R。


15. 請?jiān)趫D中作出空中飛行的實心球所受重力的示意圖(O為重心)。


四、實驗探究題（本大題共3小題，共22.0分）
16. (1)在“探究水在沸騰前后溫度變化的特點”實驗中：

①如圖甲所示，在組裝實驗裝置的過程中，應先調整______ (選填字母)部分；
②從水溫達到90℃開始，小波每隔1min記錄一次溫度，某時刻溫度計的示數如圖乙所示，此時水的溫度為_(kāi)_____ ℃；
③小波根據實驗數據，作出了水沸騰前后水溫隨時間變化的圖象，如圖丙。由圖象可知：水沸騰時，不斷吸熱，溫度______ 。
(2)在“探究凸透鏡成像的規律”實驗中：
①小宇先將蠟燭、光屏安裝在凸透鏡兩側，然后點燃蠟燭，并調節燭焰、凸透鏡、光屏的中心在______ ；
②實驗所用凸透鏡焦距f=10cm，移動蠟燭、凸透鏡及光屏位置到如圖丁所示時，恰能在光屏上得到一個清晰、倒立、______ 的實像，生活中的______ 是利用該成像規律制成的。
17. 在“測量小燈泡的電功率”實驗中，小華準備了以下器材：電源、標有“2.5V”的小燈泡、電流表、電壓表、滑動變阻器、開關、導線若干。請完成下列問題：

(1)如圖甲，請用筆畫線代替導線，正確連接電路。
(2)在開關S閉合前，應將滑片P移到______ 端(選填“A”或“B”)。
(3)閉合開關S，發現燈泡不亮，電流表有示數，電壓表無示數，該電路故障可能是小燈泡______ 。
(4)排除故障后，閉合開關S，移動滑片P，同時眼睛要觀察______ 表的示數，直到示數為_(kāi)_____ V時，小燈泡正常發光，記錄電壓表和電流表示數。
(5)繼續移動滑片P，讓電壓表示數低于2.5V，某時刻電流表示數如圖乙為_(kāi)_____ A，觀察燈泡亮度并記錄電表示數；繼續緩慢移動滑片P，讓電壓表示數高出2.5V少許，觀察燈泡亮度并記錄電表示數。小華根據所有實驗數據作出了小燈泡的U?I圖象，如圖丙，則小燈泡額定功率為_(kāi)_____ W。
(6)根據小燈泡U?I圖象和亮度變化，還可以發現______ 。
18. 小莉在“悟理創新實驗”社團活動中，看見如圖甲的雙探頭壓強計，該裝置一次測量可采集多個數據，激起了她探究液體壓強的濃厚興趣。

(1)U形管A、B中裝入同種液體，小莉用手輕壓探頭C、D處橡皮膜到一定程度，U形管兩側液面都出現了明顯高度差且保持穩定，說明壓強計______ (選填“漏氣”或“不漏氣”)。
(2)如圖甲，小莉先在裝水的容器中進行實驗；然后換用密度大于水的硫酸銅溶液進行實驗，記錄實驗數據如表：
序號
液體種類
探頭C深度hC/cm
高度差ΔhA/格
探頭D深度hD/cm
高度差ΔhB/格
1
水
3
6
5
10
2
水
4
8
6
12
3
硫酸銅溶液
3
9
5
15
4
硫酸銅溶液
4
12
6
18
①分析表中______ (填序號)兩次數據可知：同種液體中，深度越深，壓強越大；
②分析表中1、3(或2、4)數據可知：深度相同時，液體______ 越大，壓強越大；
③根據表中數據，小莉估算出硫酸銅溶液的密度為_(kāi)_____ g/cm3。
(3)①小莉受雙探頭壓強計原理的啟發制作出如圖乙的器材(細金屬管與浮筒相通)，她將浮筒漂浮在水中后再使其豎直向下移動，感受到細金屬管對手的作用力越來越______ ；浮筒豎直浸沒水中后，仔細觀察其______ 表面橡皮膜形變更明顯，叢而分析出______ 產生的原因；
②讓浮筒浸沒后繼續下降，浮筒受到的浮力將______ 。
五、計算題（本大題共3小題，共22.0分）
19. 如圖所示的電路中，電源電壓恒為6V，R1為20Ω，R2為30Ω。求：
(1)只閉合開關S1時，電流表的示數；
(2)閉合開關S1、S2，R2在1min內消耗的電能。


20. 圖甲是《天工開物》里記載的一種搗谷的舂，“橫木穿插碓頭，硬嘴為鐵，足踏其末面舂之”。若碓頭質量為20kg，不計橫木的重力和轉動摩擦，搗谷人雙手與扶手之間的作用力為0。

(1)求碓頭的重力；
(2)碓頭豎直下落0.5m，用時0.4s，求重力做功的功率；
(3)質量為72kg的搗谷人，左腳與地面的接觸面積為200cm2，當他右腳在B點用最小力踩橫木使其剛好轉動時，示意圖如圖乙，已知OA：OB=3：2，求人左腳對地面的壓強。
21. 李老師桌上有一張老式加熱鼠標墊(內有一根加熱電阻絲)，如圖所示，鼠標墊質量為200g，規格為“5V?5W”。忽略溫度對電阻的影響。
(1)求鼠標墊的電阻；
(2)鼠標墊正常工作10min，溫度升高7℃，若此過程中熱損失為30%，估算鼠標墊的比熱容；
(3)月月想幫老師擴大鼠標墊溫度調節范圍，現有12V的電源、規格為“5Ω?2A”“20Ω?1A”的兩個滑動變阻器。她準備通過滑動變阻器來保護電路并調節鼠標墊加熱功率，請你幫她選擇合適的滑動變阻器接入電路，并計算改裝后電路消耗的最大功率與最小功率的差值。
答案和解析

1.【答案】A?
【解析】解：A、洗澡水的溫度比人體溫度略高，故A正確；
B、地球直徑約為1.28萬千米，故B錯誤；
C、家庭電路的電壓為220V，為了安全，手機電壓應遠低于家庭電路電壓，故C錯誤；
D、大氣壓隨著海拔高度的增加而減小，所以珠穆朗瑪峰的大氣壓應遠低于1標準大氣壓，而不可能高于1標準大氣壓，故D錯誤。
故選：A。
(1)洗澡水的溫度略高于人體溫度；
(2)地球直徑約為1.28萬千米；
(3)手機電池的電壓約為5V；
(4)1標準大氣壓約為1×105Pa，海拔越高，氣壓越低。
在解答此類題時我們可以拿自己知道的一些信息作出對比，如我國的蛟龍?zhí)柕南聺撋疃纫呀?jīng)超出了7000m，所以地球直徑不可能為1000。

2.【答案】C?
【解析】解：“峨眉山月半輪秋，影入平羌江水流”中的“影”指月影，即月亮的倒影，是平面鏡成像，屬于光的反射。
A、宇航員透過水球成像屬于凸透鏡成像，利用的是光的折射，故A不合題意。
B、晷針留影中影子的形成說明光是沿直線傳播的，由于光的直線傳播，被物體擋住后，物體后面就會呈現出陰影區域，就是影子，故B不合題意；
C、江面倒影，屬于平面鏡成像，是由于光的反射形成的，故C符合題意；
D、插在水中的鉛筆反射的光線從水中斜射入空氣中，發生折射，折射角大于入射角，逆著光線看去，所成的像在筷子的上方，所以看到筷子“折斷”了，故D不合題意。
故選：C。
(1)光在同種、均勻、透明介質中沿直線傳播，產生的現象有小孔成像、影子的形成、日食和月食等；
(2)光傳播到兩種介質的表面上時會發生光的反射現象，例如水面上出現岸上物體的倒影、平面鏡成像、玻璃等光滑物體反光都是光的反射形成的；
(3)光在同種不均勻介質中傳播或者從一種介質斜射入另一種介質時，就會出現光的折射現象，例如水池底變淺、水中筷子變彎、海市蜃樓、凸透鏡成像等都是光的折射形成的。
本題主要考查學生利用光學知識解釋生活中常見的物理現象，此題與實際生活聯系密切，體現了生活處處是物理的理念。

3.【答案】B?
【解析】解：A、制作糖畫時需要先將糖熔化，然后倒在平面上繪制處圖畫，然后待糖凝固就成型了，故A錯誤；
B、碗中冒出的“白氣”是碗口附近的水蒸氣遇冷液化形成的，故B正確；
C、分子間同時存在引力和斥力，故C錯誤；
D、分子始終在做無規則運動，故D錯誤。
故選：B。
(1)糖畫是將糖先熔化后凝固制成的；
(2)白氣是水蒸氣遇冷液化生成的小水珠漂浮在空中形成的；
(3)分子間存在相互作用的引力與斥力；
(4)分子的熱運動是無規則的。
本題考查我們對物態變化現象和分子動理論的認知水平，難度較低。

4.【答案】D?
【解析】解：A.跑鞋底部有凹凸花紋是通過增大接觸面的粗糙程度來增大摩擦，故A錯誤；
?B.沖過終點不能立即停下來是因?yàn)槿司哂袘T性，慣性不是力，不能說受到慣性作用，故B錯誤；
?C.起跑前靜止時所受重力和人對地的壓力都是豎直向下，不滿足方向相反，故不是相互平衡力，故C錯誤；
?D.通過彎道和加速快跑需要用力，而運動狀態改變，說明力可以改變?nèi)说倪\(yùn)動狀態，故D正確。
故選：D。
(1)增大摩擦的方式是增大壓力或增大接觸面的粗糙程度；
(2)物體具有保持運動狀態不變的性質，叫做慣性；
(3)二力平衡的條件：大小相等、方向相反、作用在同一直線上、作用在同一物體上；
(4)力可以改變物體的運動狀態。
本題考查摩擦力的有關因素、慣性、平衡力的條件、力的作用效果，屬于中檔題。

5.【答案】B?
【解析】解：A、摩擦起電過程中轉移了電荷，故A錯誤；
B、奧斯特實驗說明通電導線的周圍存在著磁場，故B正確；
C、手不要接觸測電筆前端的金屬體，必須接觸測電筆末端的金屬體，使電源和大地之間形成通路，故C錯誤；
D、電阻是導體本身的一種性質，與導體兩端的電壓和通過的電流無關，故D錯誤。
故選：B。
(1)摩擦起電實質是電荷的轉移；
(2)通電導體周圍存在著磁場；
(3)使用測電筆辨別火線時，一定要用手觸及筆尾的金屬部分，否則容易造成誤判，認為帶電體不帶電是十分危險的。使用測電筆時，不能用手觸及試電筆前端的金屬探頭，這樣會造成人身觸電事故；
(4)導體電阻可由導體兩端的電壓值與流過導體的電流值的比值求得，但是導體電阻是導體本身的一種性質，與流過的電流和兩端的電壓無關。
本題考查了摩擦起電、磁場、測電筆的使用方法以及影響電阻大小的因素，屬于基礎題。

6.【答案】C?
【解析】解：A、飛船在加速升空的過程中，質量不變，速度增大，動能增大；高度增大，重力勢能增大；飛船沒有發生彈性形變，不考慮彈性勢能，由“機械能=動能+重力勢能”可知，飛船的機械能增大，故A錯誤；
B、火箭和飛船分離前，火箭和飛船的相對位置沒有發生變化，故以火箭為參照物，飛船是靜止的，故B錯誤；
C、升空時火箭對飛船施加向上的力，且在力的方向移動了距離，故對飛船做功，故C正確；
D、火箭采用液氧、液氫作為推進劑不僅環保而且高效，故D錯誤。
故選：C。
(1)火箭升空過程中，沒有發生彈性形變，不考慮彈性勢能，所以機械能=動能+重力勢能。從動能和重力勢能大小的變化判斷機械能的變化；
(2)研究對象的運動情況是怎樣的，就看它與參照物的相對位置是否變化；
(3)做功的兩個必要因素：力和物體在力的方向上移動距離；
(4)火箭采用液氧、液氫作為推進劑不僅環保而且高效。
本題考查機械能、運動的相對性、做功、能的利用，屬于中檔題。

7.【答案】C?
【解析】解：A、浸沒前圓柱體受到的浮力逐漸增大，重力不變，拉力F=G?F浮，彈簧測力計示數逐漸變小，故A錯誤；
B、浸沒前圓柱體排開水的體積增大，水面上升，多出的水從溢水杯流出，溢水杯口到杯底的深度不變，根據p=ρgh，水對容器底部的壓強不變，故B錯誤；
C、浸入一半時，圓柱體受到的浮力為：F?浮=ρ水gV排=1.0×103kg/m3×10N/kg×12×100×10?4m2×0.05m=2.5N；圓柱體的重力為G=mg=1.35kg×10N/kg=13.5N；
彈簧測力計的示數為：F=G?F浮=13.5N?2.5N=11N，故C正確；
D、剛浸沒時圓柱體底部受到水的壓力等于圓柱體受到的浮力F′浮=ρ水gV排=1.0×103kg/m3×10N/kg×100×10?4m2×0.05m=5N，故D錯誤。
故選：C。
(1)浸沒前彈簧測力計測量的是拉力，因?yàn)楦×ψ兇?，重力不變，拉力?huì)變小。
(2)液體的壓強隨深度的增加而增大。
(3)根據阿基米德原理計算出浸沒一半時圓柱體受到的浮力，利用重力減去浮力得到彈簧測力計的示數。
(4)根據阿基米德原理計算圓柱體全部浸沒時受到的浮力就等于它剛浸沒時受到水的壓力。
本題考查的是阿基米德原理的應用；知道物體浸沒在水中的受力情況。

8.【答案】D?
【解析】解：(1)閉合開關，兩電阻串聯接入電路，電壓表測滑動變阻器兩端的電壓，
由乙圖可知通過電路的電流最大為0.6A時，滑動變阻器兩端的電壓為0，通過電路的電流最小為0.1A時，滑動變阻器兩端的電壓為10V，
串聯電路總電壓等于各部分電壓之和，根據歐姆定律可得U=IR0+UV，
代入數據可得0.6A×R0=0.1A×R0+10V，
解方程可得R0=20Ω，
電源電壓U=IR0+UV=0.1A×20Ω+10V=12V，故A錯誤；
根據P=I2R可知通過電路的電流最大時，定值電阻的電功率最大，則R0最大功率為P0=I2R0=(0.6A)2×20Ω=7.2W，故B錯誤；
(2)滑片P向左移動過程中，滑動變阻器接入電路的阻值變小，則電路總電阻變小，根據歐姆定律可知通過電路的電流變大，根據U=IR可知定值電阻兩端的電壓變大，根據串聯電路電壓規律可知滑動變阻器兩端的電壓變小，即電壓表示數變小，故C錯誤；
(3)滑片P向右移動過程中，滑動變阻器接入電路的阻值變大，根據歐姆定律可知電壓表與電流表的比值即滑動變阻器接入電路的阻值，所以電壓表與電流表的比值變大，故D正確。
故選：D。
(1)閉合開關，兩電阻串聯接入電路，電壓表測滑動變阻器兩端的電壓，
由乙圖可知通過電路的電流最大為0.6A時，滑動變阻器兩端的電壓為0，通過電路的電流最小為0.1A時，滑動變阻器兩端的電壓為10V，
根據串聯電路電壓規律結合歐姆定律表示電源電壓，代入數據解方程可得R0的值，進一步計算電源電壓；
根據P=I2R可知通過電路的電流最大時，定值電阻的電功率最大，據此計算R0最大功率；
(2)滑片P向左移動過程中，滑動變阻器接入電路的阻值變小，根據串聯電路電阻規律可知電路總電阻變化，根據歐姆定律可知通過電路的電流變化，根據U=IR可知定值電阻兩端的電壓變化，根據串聯電路電壓規律可知滑動變阻器兩端的電壓變化；
(3)滑片P向右移動過程中，滑動變阻器接入電路的阻值變大，根據歐姆定律可知電壓表與電流表的比值即滑動變阻器接入電路的阻值，據此判斷電壓表與電流表的比值變化。
本題考查串聯電路特點、歐姆定律、電功率公式的靈活運用，正確讀取圖中信息是解題的關鍵。

9.【答案】指南針? 響度?
【解析】解：廣泛應用在航海上的中國古代四大發明之一是指南針，指南針推動了地理大發現；
“輕聲”的“輕”是指聲音的響度小。
故答案為：指南針；響度。
指南針廣泛應用在航海上；響度表示聲音的大小。
本題考查了指南針的應用、聲音的大小，屬于基礎題。

10.【答案】磁場? 電磁感應?
【解析】解：電動機工作時將電能轉化為機械能，是利用通電導體在磁場中受力作用而轉動的原理制成的；發電機工作時將機械能轉化為電能，是根據電磁感應現象原理制成的。
故答案為：磁場；電磁感應。
(1)電動機是利用通電導體在磁場中受力作用而轉動的原理制成的。
(2)發電機是利用電磁感應現象來工作的。
本題考查了電動機和發電機的原理，熟練課本知識是解題的關鍵。

11.【答案】0.2? 75%?
【解析】解：(1)物體上升的速度：v=ht=2m10s=0.2m/s；
由圖可知，滑輪組由2段繩子承擔重物，n=2，則繩子自由端移動的距離：
s=2h=2×2m=4m；
拉力做的功為：
W總=Fs=160N×4m=640J；
有用功為：
W有用=Gh=240N×2m=480J；
滑輪組的機械效率為：
η=W有用W總×100%=480J640J×100%=75%。
故答案為：0.2；75%。
利用v=st求物體上升的速度；根據s=nh計算繩子自由端移動的距離，知道拉力大小和拉力端移動的距離，利用W總=Fs求總功，知道物重G和升高的高度h，利用W有用=Gh求有用功，再根據機械效率的公式求滑輪組的機械效率。
本題考查了使用滑輪組時有用功、總功、機械效率的計算，由圖得出n=2(直接從動滑輪上引出的繩子股數)，計算出s=2h是本題的關鍵。

12.【答案】8? 1.6?
【解析】解：(1)只閉合開關S2時，燈泡L與電阻R1串聯，在串聯電路中電流處處相等，所以通過電阻R1的電流等于通過小燈泡的電流，所以電路中的電流：I=0.3A，
所以電源電壓U=UL+U1=UL+IR1=2V+0.3A×20Ω=2V+6V=8V，
(2)閉合開關S1、S2和S3時，燈泡L被短路，R1與R2并聯，電流表測干路的電流，
因?yàn)殡娏鞅砹砍虨?～0.6A，所以干路電流最大為0.6A，
通過電阻R2的最大電流為：I2=I總?UR1=0.6A?8V20Ω=0.2A，
R2的最大功率為：P=UI2=8V×0.2A=1.6W。
故答案為：8；1.6。
(1)只閉合開關S2時，燈泡L與電阻R1串聯，根據串聯電路的電流、電壓特點和歐姆定律求出電源電壓；
(2)閉合開關S1、S2和S3時，燈泡L被短路，R1與R2并聯，電流表測干路的電流，當干路電流為0.6A時，滑動變阻器接入電路中的電阻最小，此時其消耗的電功率最大。
本題考查了歐姆定律和電功率計算公式的應用、串并聯電路中電流、電壓的特點，解答本題的關鍵是明確電路的連接方式。

13.【答案】300? 0.8?
【解析】解：(1)由圖甲可知，容器和水的總質量m總=450g，
則容器中水的質量：m水=m總?m容器=450g?300g=150g，
由ρ=mV可知，水的體積：V水=m水ρ水=150g1g/cm3=150cm3，
由V=Sh可知，容器的底面積：S容器=V水h0=150cm31cm=150cm2，
由圖乙可知，容器、水和木塊的總質量m總′=1050g，
則木塊的質量：m木=m總′?m總=1050g?450g=600g，
由ρ=mV可知，木塊的體積：V木=m木ρ木=600g0.6g/cm3=1000cm3，
由V=L3可知，木塊的邊長：L=3V木=31000cm3=10cm，
木塊的底面積：S木=L2=(10cm)2=100cm2，
圖乙中水的深度：h1=V水S容器?S木=150cm3150cm2?100cm2=3cm，
此時木塊排開水的體積：V排1=S木h1=100cm2×3cm=300cm3，
則木塊受到的浮力：F浮=ρ水gVB排=1×103kg/m3×10N/kg×300×10?6m3=3N，
木塊的重力：G木=m木g=600×10?3kg×10N/kg=6N，
由力的平衡條件可知，木塊對容器底部的壓力：F壓=G木?F浮=6N?3N=3N，
木塊對容器底部壓強：p木=F壓S木=3N100×10?4m2=300Pa；
(2)設提升后，木塊浸在水的深度為h2，
此時木塊排開水的體積：V排2=S木h2，
木塊受到的浮力：F浮2=ρ水gV排2=ρ水gS木h2，
由力的平衡條件可知，提升時的拉力：F=G木?F浮2=G木?ρ水gS木h2=6N?1×103kg/m3×10N/kg×100×10?4m2×h2=6N?100N/m×h2，
提升之前，容器對電子秤的壓力：F壓秤=G總′，
提升后，容器對電子秤的壓力：F壓秤′=G總′?F，
由p=FS可知，容器對電子秤的壓強變化量：Δp秤=p秤?p秤′=F壓秤S容器?F壓秤′S容器=G總′S容器?G總′?FS容器=FS容器=6N?100N/m×h2150×10?4m2，
由p=ρgh可知，木塊底部所受水的壓強變化量：Δp水=p水?p水′=ρ水gh1?ρ水gh2=1×103kg/m3×10N/kg×3×10?2m?1×103kg/m3×10N/kg×h2=300Pa?1×104N/m3×h2，
由題意可知，Δp秤?Δp水=120Pa，
即6N?100N/m×h2150×10?4m2?(300Pa?1×104N/m3×h2)=120Pa，
解得：h2=0.006m=0.6cm，
則提升后水和木塊浸在水中的總體積：V=V水+V排2=V水+S木h2=150cm3+100cm2×0.6cm=210cm3，
此時容器中水的深度：h=VS容器=210cm3150cm2=1.4cm，
木塊下表面到容器底部的距離：h3=1.4cm?0.6cm=0.8cm，
則木塊豎直向上提升的高度為0.8cm。
故答案為：300；0.8。
(1)根據圖甲讀出容器和水的總質量，進而求出水的質量，根據密度公式求出水的體積，根據體積公式求出容器的底面積；
根據圖乙讀出容器、水和木塊的總質量，進而求出木塊的質量，根據密度公式求出木塊的體積，根據體積公式求出木塊的邊長，進而求出木塊的底面積；
根據體積公式求出圖乙中水的深度，根據體積公式求出木塊排開水的體積，根據F浮=ρ液gV排求出此時木塊受到的浮力，根據G=mg求出木塊的重力，根據力的平衡條件求出木塊對容器底部的壓力，根據p=FS求出木塊對容器底部壓強；
(2)設提升后，木塊浸在水的深度為h2，根據體積公式和阿基米德原理表示出木塊受到的浮力，根據力的平衡條件表示出提升時的拉力；提升之前，容器對電子秤的壓力大小等于容器、水和木塊的總重力，提升之后，容器對電子秤的壓力大小等于容器、水和木塊的總重力減去提升時的拉力，根據p=FS表示出容器對電子秤的壓強變化量，根據p=ρgh表示出木塊底部所受水的壓強變化量，結合兩者之差為120Pa列出表達式，解方程求出提升后，木塊浸在水的深度，根據體積關系求出木塊豎直向上提升的高度。
本題考查密度公式、重力公式、壓強定義式、液體壓強公式、阿基米德原理和力的平衡條件的應用，難度較大。

14.【答案】解：
兩條平行光線，經圖示透鏡折射后，變得發散，因此該透鏡對光線有發散作用，為凹透鏡；折射光線的反向延長線的交點為凹透鏡的焦點F，如圖所示：
。
故答案為：。?
【解析】知道凸透鏡有會聚光線的作用，凹透鏡有發散光線的作用。根據入射光和折射光的方向，判斷光線被會聚了還是發散了：若光線被會聚則填凸透鏡，若光線被發散則填凹透鏡。折射光線的反向延長線的交點為凹透鏡的焦點。
在分析會聚、發散現象時，需要將折射光線與入射光線的傳播方向進行比較。若比原來靠近主光軸則為會聚作用；若比原來遠離主光軸，則為發散作用。

15.【答案】解：重心在O上；過中心作豎直向下的力，即重力；如圖所示：
?
【解析】根據重力的方向總是豎直向下的，并過重心表示出重力的作用點和方向。
本題考查了重力的示意圖和畫法。重力的方向總是豎直向下的。

16.【答案】A? 91? 不變? 同一高度? 縮小? 照相機?
【解析】解：(1)①在實驗中需要用酒精燈的外焰加熱，所以應先確定鐵圈A的高度；
②溫度計的分度值是1℃，所以其溫度為91℃；
③由圖象可知：水沸騰時，不斷吸熱，溫度不變；
(2)①探究凸透鏡成像的實驗時，要調節燭焰、凸透鏡、光屏的中心大致在同一高度，像才能呈在光屏的中央位置；
②由圖知，當蠟燭在刻度尺的20cm處，u=30cm，u>2f，凸透鏡成倒立縮小的實像，照相機就是利用此原理制成的。
故答案為：(1)①A；②91；③不變；(2)①同一高度；②縮小；照相機。
(1)①實驗時，需用酒精燈的外焰加熱，所以要先調整好鐵圈的高度，然后根據溫度計的使用規則固定好其位置；
②要正確的讀數一定要先認清溫度計的分度值；
③液體沸騰時要繼續吸熱，溫度保持不變；
(2)①探究凸透鏡成像的實驗時，在桌面上依次放蠟燭燭焰、凸透鏡、光屏，三者在同一條直線上，三者的中心大致在同一高度，像才能呈在光屏的中央位置；
②凸透鏡成實像時，u>v成倒立縮小的實像，照相機就是利用此原理制成的。
此題考查了水沸騰實驗裝置組裝順序、溫度計的讀數、沸騰特點、對凸透鏡成像規律的理解。

17.【答案】B? 短路? 電壓? 2.5? 0.2? 0.75? 小燈泡的U?I圖象是曲線而不是過原點的直線是因?yàn)樾襞莸碾娮桦S溫度的升高而增大?
【解析】解：(1)“測量小燈泡的電功率”實驗的要求是串聯電路，從電源正極出發，依次連接開關，滑動變阻器，電流表，燈泡回到電源負極，再將電壓表并接在燈泡兩端，注意燈泡的額定電壓為2.5V，選擇電壓表的量程為0～3V，與小燈泡并聯接入電路即可，連接電路如圖所示：

(2)為了保護電路，開關閉合前，滑動變阻器的滑片要滑到阻值最大處，故將滑片移至B端。
(3)閉合開關，電流表有示數，電路為通路，燈泡不亮，電壓表沒有示數，說明電壓表所測的電路短路，即燈泡短路；
(4)為了測量小燈泡的額定功率，要將燈泡電壓調到與額定電壓相等，所以向左移動滑片P的同時，眼睛應觀察電壓表，直到示數為2.5V，再確定電流表的示數；
(5)電流表的量程為0.6A，分度值為0.02A，由圖知某時刻電流表示數是0.2A，
根據小華對所有實驗數據作出的小燈泡的U?I圖象，可知：當電壓為2.5V時，對應的電流為0.3A，
該燈泡的額定功率P=UI=2.5V×0.3A=0.75W；
(6)小燈泡的U?I圖象是曲線而不是過原點的直線是因?yàn)樾襞莸碾娮桦S溫度的升高而增大。
故答案為：(1)如上圖所示；(2)B；(3)短路；(4)電壓；2.5；(5)0.2；0.75；(6)小燈泡的U?I圖象是曲線而不是過原點的直線是因?yàn)樾襞莸碾娮桦S溫度的升高而增大。
(1)根據“測量小燈泡的電功率”實驗的要求是串聯電路來確定連接的接線柱；
(2)連接電路時，開關應處于斷開狀態，滑動變阻器接入電路的阻值最大；
(3)閉合開關，電流表有示數，說明電路是通路；電壓表無示數，說明電壓表開路或?qū)﹄妷罕矶搪?，?jù)此即可判斷電路故障原因；
(4)為了測量小燈泡的額定功率，要將燈泡兩端電壓調到2.5V，確定此時燈泡電流；
(5)根據電流表量程和分度值讀出電流表的示數，根據公式P=UI可求燈泡的額定功率。
(6)明確金屬電阻的特點，從而明確圖象為曲線的原因。
本題測量小燈泡功率，考查了注意事項、電路故障、電流表讀數、實驗操作及分析圖象的能力。

18.【答案】不漏氣? 1、2或3、4? 密度? 1.5? 大? 下? 浮力? 不變?
【解析】解：(1)U形管A、B中裝入同種液體，小莉用手輕壓探頭C、D處橡皮膜到一定程度，U形管兩側液面都出現了明顯高度差且保持穩定，說明壓強計不漏氣。
(2)①分析表中1、2(或3、4)兩次數據可知：同種液體中，深度越深，壓強越大；
②分析表中1、3(或2、4)數據可知：深度相同時，液體密度越大，壓強越大；
③根據表中數據，當探頭D在水中的深度為6cm，探頭C在硫酸銅溶液的深度為4cm時，U形管中的高度差相同，說明此時受到的壓強相等；即：ρ水gh水=ρ硫酸銅gh硫酸銅；
則硫酸銅溶液的密度為ρ硫酸銅=h水h硫酸銅ρ水=6cm4cm×1g/cm3=1.5g/cm3。
(3)①將浮筒漂浮在水中后再使其豎直向下移動，感受到細金屬管對手的作用力越來越大，浮筒豎直浸沒水中后，仔細觀察其下表面橡皮膜形變更明顯，叢而分析出浮力產生的原因；
②讓浮筒浸沒后繼續下降，浮筒受到的浮力將不變。
故答案為：(1)不漏氣；(2)①1、2或3、4；②密度；③1.5；(3)①大；下；浮力；②不變。
(1)本實驗中，一定要檢查裝置的氣密性。
(2)①同種液體，深度越大，液體的壓強越大。
②深度相同時，液體的密度越大，液體的壓強越大。
③根據水和硫酸銅的壓強相等時，利用公式p=ρgh計算出硫酸銅的密度。
(3)①物體排開液體的體積越大，受到的浮力越大；浮力產生的原因是浸在液體中的物體上、下表面受到的壓力差。
②浸沒在水中的物體受到的浮力與深度無關。
知道液體壓強的規律；知道浮力產生的原因。

19.【答案】解：(1)只閉合開關S時，電路為R1的簡單電路，電流表測電路中的電流，
則電流表示數I1=UR1=6V20Ω=0.3A；
(2)同時閉合開關S、S1時，R1與R2并聯，
則通電1分鐘電流通過電阻R2產生的熱量Q2=W2=UI2t=U2R2t=(6V)230Ω×60s=72J。
答：(1)只閉合開關S1時，電流表示數為0.3A；
(2)閉合開關S1、S2，R2在1min內消耗的電能為72J。?
【解析】(1)只閉合開關S1時，電路為R1的簡單電路，電流表測電路中的電流，根據歐姆定律求出電流表示數；
(2)同時閉合開關S、S1時，R1與R2并聯，利用Q=W=U2Rt求出R2在1min內消耗的電能。
本題考查了并聯電路的特點和歐姆定律、電熱公式的應用，是一道較為簡單的應用題。

20.【答案】解：(1)碓頭的重力為：G=mg=20kg×10N/kg=200N；
(2)碓頭豎直下落0.5m，重力做的功為：W=Gh=200N×0.5m=100J，
重力做功的功率為：P=Wt=100J0.4s=250W；
(3)根據杠桿的平衡條件可得F1×OB=G×OA，
則搗谷人右腳對橫木的壓力為：F1=G×OAOB=200N×32=300N；
因?yàn)榱Φ淖饔檬窍嗷サ模瑒t橫木對右腳的支持力F右支=F1=300N，
搗谷人的重力為：G人=m人g=72kg×10N/kg=720N，
以搗谷人為研究對象，根據力的平衡條件可得：G人=F右支+F左支，
則左腳受到地面的支持力：F左支=G人?F右支=720N?300N=420N，
左腳對地面的壓力和左腳受到地面的支持力是一對相互作用力，大小相等，則：F壓=F左支=420N，
左腳對地面的壓強為：p=F壓S=420N200×10?4m2=2.1×104Pa。
答：(1)碓頭的重力為200N；
(2)碓頭豎直下落0.5m，用時0.4s，重力做功的功率為250W；
(3)質量為72kg的搗谷人，左腳對地面的壓強為2.1×104Pa。?
【解析】(1)根據G=mg計算碓頭的重力；
(2)先根據W=Gh求出重力做的功，再根據P=Wt計算做功的功率；
(3)根據杠桿平衡條件計算搗谷人右腳對橫木的壓力，由力作用的相互性可知右腳受到的支持力；先求出人受到的重力，對人進行受力分析，根據力的平衡條件和力作用的相互性可求出左腳對地面的壓力，根據壓強公式計算左腳對地面的壓強。
本題考查了重力、功、功率、杠桿的平衡條件、壓強的綜合計算，屬于中檔題目。

21.【答案】解：(1)鼠標墊的電阻為：
R鼠標墊=U鼠標墊2P鼠標墊=(5V)25W=5Ω；
(2)鼠標墊正常工作10min消耗的電能為：
W=Pt=5W×10×60s=3000J；
鼠標墊的比熱容為：
c=QmΔt=(1?30%)W200×10?3kg×7℃=70%×3000J0.2kg×7℃=1.5×103J/(kg?℃)；
(3)鼠標墊允許通過的最大電流為：
I鼠標墊大=P鼠標墊U鼠標墊=5W5V=1A；
通過滑動變阻器來保護電路并調節鼠標墊加熱功率，滑動變阻器應與鼠標墊串聯，根據串聯電路分壓原理，滑動變阻器至少應負擔電壓：
U滑=U?U鼠標墊=12V?5V=7V；
滑動變阻器連入電路的阻值最小應為：
R滑小=U滑I鼠標墊大=7V1A=7Ω；
故應選規格為“20Ω?1A”的滑動變阻器接入電路；
因?yàn)殡娐分性试S通過的最大電流為1A，所以改裝后電路消耗的最大功率為：
P大=UI鼠標墊大=12V×1A=12W；
當滑動變阻器連入電路的電阻值最大時，電路中電流最小，消耗的電功率最小，為：
P小=U2R總=(12V)220Ω+5Ω=5.76W。
改裝后電路消耗的最大功率與最小功率的差值為：
P大?P小=12W?5.76W=6.24W。
答：(1)鼠標墊的電阻為5Ω；
(2)鼠標墊的比熱容為1.5×103J/(kg?℃)；
(3)應選擇規格為“20Ω?1A”的滑動變阻器接入電路，改裝后電路消耗的最大功率與最小功率的差值為6.24W。?
【解析】(1)根據R=U2P求出鼠標墊的電阻；
(2)根據W=Pt求出鼠標墊正常工作10min消耗的電能；再根據c=QmΔt求出鼠標墊的比熱容；
(3)根據I=PU求出鼠標墊允許通過的最大電流；
通過滑動變阻器來保護電路并調節鼠標墊加熱功率，滑動變阻器應與鼠標墊串聯，根據串聯電路分壓原理，求出滑動變阻器至少應負擔的電壓；
根據R=UI求出滑動變阻器連入電路的最小阻值，據此判斷應選滑動變阻器的規格；
根據電路中允許通過的最大電流，利用P=UI求出改裝后電路消耗的最大功率；
當滑動變阻器連入電路的電阻值最大時，電路中電流最小，消耗的電功率最小，根據P=U2P求出電路最小功率，據此求出改裝后電路消耗的最大功率與最小功率的差值。
此題考查了電功率公式的應用、電能的計算、比熱容的計算、歐姆定律的應用、串聯電路的電壓、電流、電阻規律、器材的選擇，有一定難度，屬綜合題。
