2023年福建省泉州市石獅市中考物理二模試卷（含答案）

這是一份2023年福建省泉州市石獅市中考物理二模試卷（含答案），共26頁。試卷主要包含了選擇題，填空題，作圖題，簡答題，實驗題，計算題等內容，歡迎下載使用。

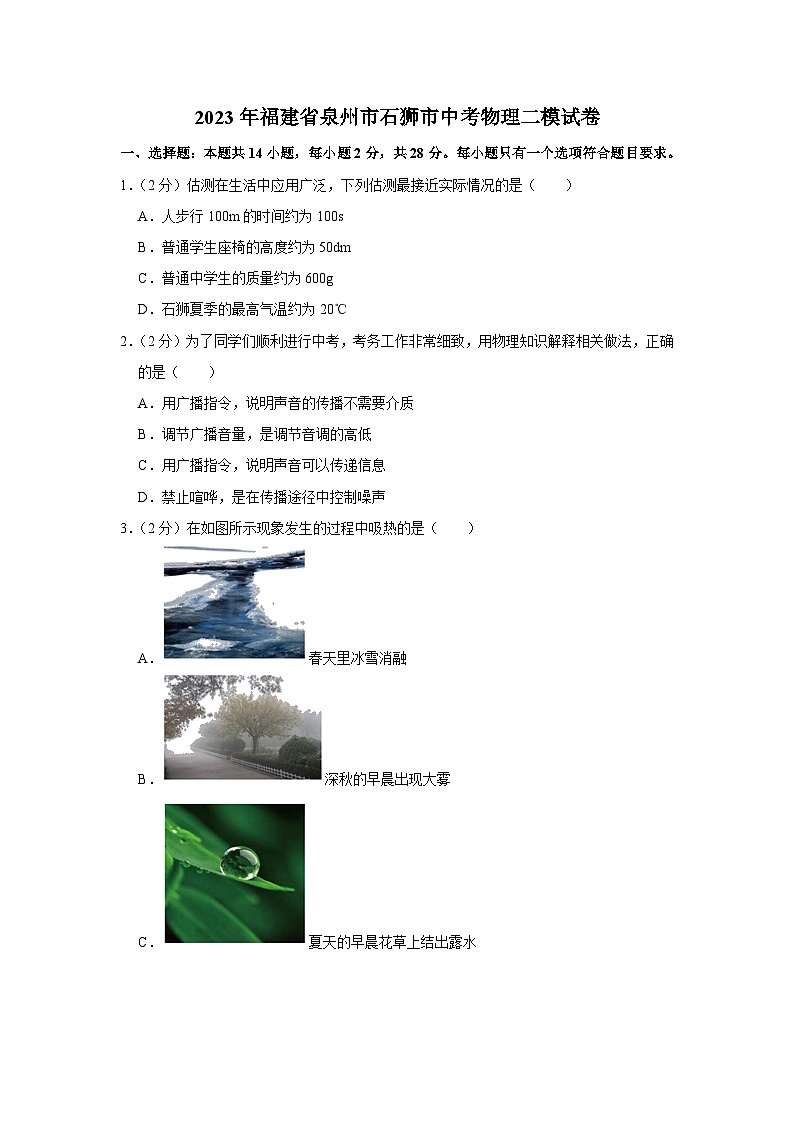

?2023年福建省泉州市石獅市中考物理二模試卷
一、選擇題：本題共14小題，每小題2分，共28分。每小題只有一個選項符合題目要求。
1．（2分）估測在生活中應用廣泛，下列估測最接近實際情況的是（　?。?br /> A．人步行100m的時間約為100s
B．普通學生座椅的高度約為50dm
C．普通中學生的質量約為600g
D．石獅夏季的最高氣溫約為20℃
2．（2分）為了同學們順利進行中考，考務工作非常細致，用物理知識解釋相關做法，正確的是（　?。?br /> A．用廣播指令，說明聲音的傳播不需要介質
B．調節廣播音量，是調節音調的高低
C．用廣播指令，說明聲音可以傳遞信息
D．禁止喧嘩，是在傳播途徑中控制噪聲
3．（2分）在如圖所示現象發生的過程中吸熱的是（　?。?br /> A．春天里冰雪消融
B．深秋的早晨出現大霧
C．夏天的早晨花草上結出露水

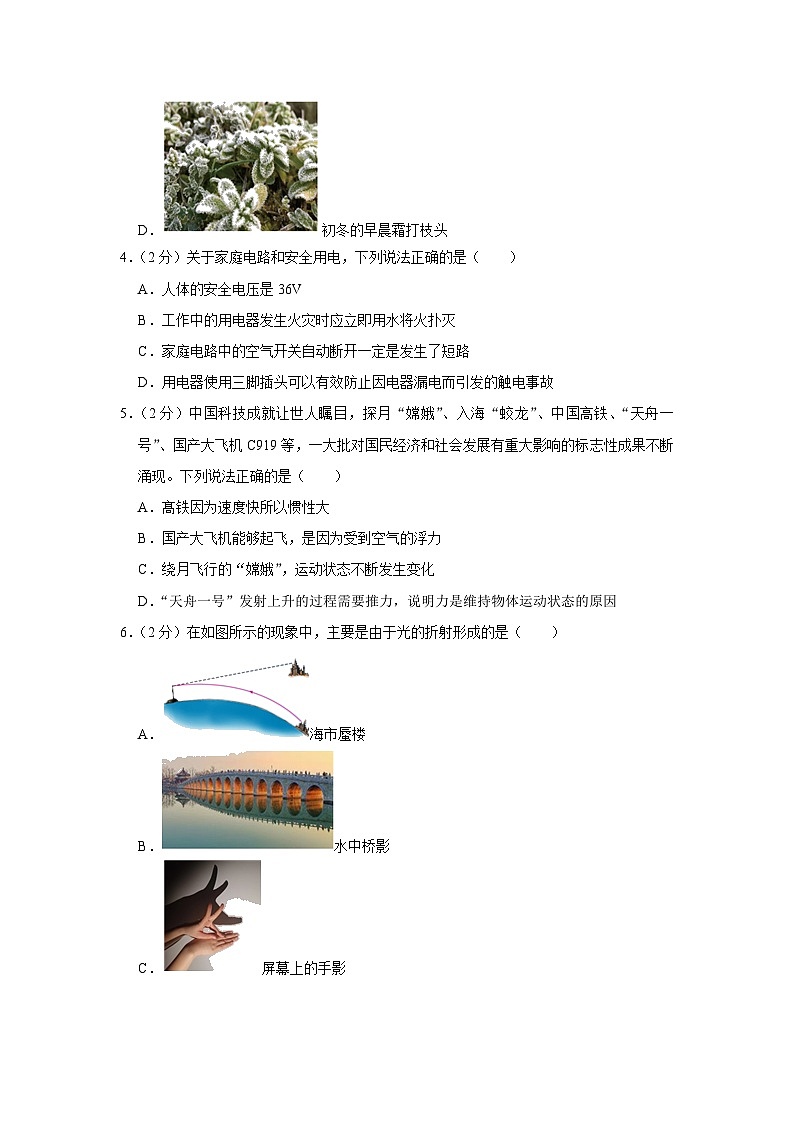

D．初冬的早晨霜打枝頭
4．（2分）關于家庭電路和安全用電，下列說法正確的是（　　）
A．人體的安全電壓是36V
B．工作中的用電器發生火災時應立即用水將火撲滅
C．家庭電路中的空氣開關自動斷開一定是發生了短路
D．用電器使用三腳插頭可以有效防止因電器漏電而引發的觸電事故
5．（2分）中國科技成就讓世人矚目，探月“嫦娥”、入?！膀札垺?、中國高鐵、“天舟一號”、國產大飛機C919等，一大批對國民經濟和社會發展有重大影響的標志性成果不斷涌現。下列說法正確的是（　?。?br /> A．髙鐵因為速度快所以慣性大
B．國產大飛機能夠起飛，是因為受到空氣的浮力
C．繞月飛行的“嫦娥”，運動狀態不斷發生變化
D．“天舟一號”發射上升的過程需要推力，說明力是維持物體運動狀態的原因
6．（2分）在如圖所示的現象中，主要是由于光的折射形成的是（　?。?br /> A．海市蜃樓
B．水中橋影
C．屏幕上的手影

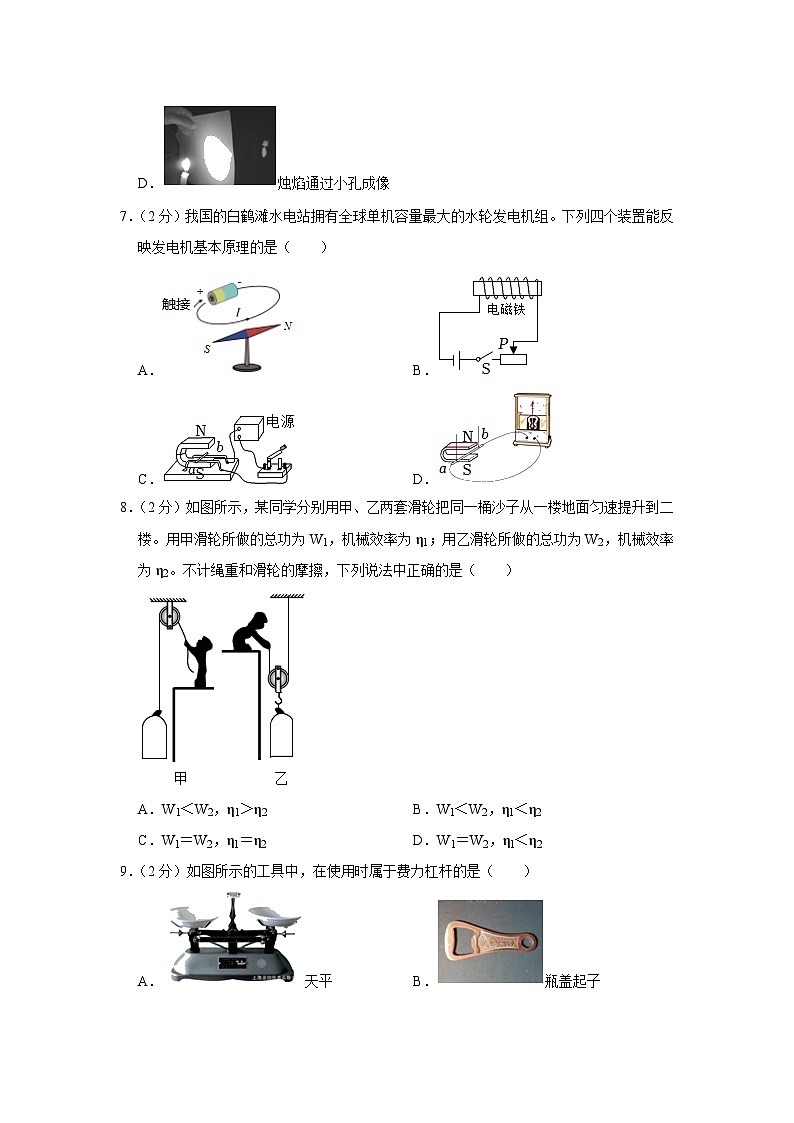

D．燭焰通過小孔成像
7．（2分）我國的白鶴灘水電站擁有全球單機容量最大的水輪發電機組。下列四個裝置能反映發電機基本原理的是（　?。?br /> A． B．
C． D．
8．（2分）如圖所示，某同學分別用甲、乙兩套滑輪把同一桶沙子從一樓地面勻速提升到二樓。用甲滑輪所做的總功為W1，機械效率為η1；用乙滑輪所做的總功為W2，機械效率為η2。不計繩重和滑輪的摩擦，下列說法中正確的是（　　）

A．W1＜W2，η1＞η2 B．W1＜W2，η1＜η2
C．W1＝W2，η1＝η2 D．W1＝W2，η1＜η2
9．（2分）如圖所示的工具中，在使用時屬于費力杠桿的是（　?。?br /> A．天平 B．瓶蓋起子
C．食品夾 D．鉗子
10．（2分）使用空氣炸鍋（如圖所示）時發現：同時閉合定時開關和溫控開關產生熱風，僅閉合定時開關產生冷風，不會只發熱不吹風。則其電路可能是（　?。?br />
A． B．
C． D．
11．（2分）小明在做電學實驗時，連接電路如圖所示。閉合開關，燈L1不發光，L2發光，電流表有示數，電壓表無示數。電路故障可能是（　　）

A．電流表斷路 B．電壓表短路 C．燈L1斷路 D．燈L2短路
12．（2分）小理在吸管下端夾上燕尾夾，然后將此裝置分別置于甲、乙兩杯液體中，靜止時的情形如圖所示，下列說法正確的是（　?。?br />
A．裝置在甲杯液體中受到的浮力較小
B．甲杯液體的密度較小
C．裝置在乙杯液體中受到的浮力較小
D．乙杯液體的密度較小
13．（2分）在如圖所示的電路中，電源兩端的電壓保持不變，R0為定值電阻，滑動變阻器上標有“20Ω 2A”字樣，滑片從左端到右端可滑動的總長度為15cm。當開關S閉合后，滑動變阻器的滑片P從最左端向最右端滑動的過程中，電流表和電壓表均未超出量程。對于此過程中電流表的示數I或電壓表的示數U隨滑動變阻器滑片從左端向右滑動距離x變化的關系，合理圖象應為（　?。?br />
A． B．
C． D．
14．（2分）在如圖甲所示的電路中，電源兩端的電壓恒為U，定值電阻的阻值為R1。當開關S閉合后，電流表A1、A2的指針均如圖乙所示，此時滑動變阻器R2接入電路中的電阻值為Rp，R1兩端的電壓為U1，R2兩端的電壓為U2，則（　　）

A．U≥U1＝U2
B．通過R2的電流為0.24A
C．R1：RP＝4：1
D．在滑片向右滑動過程中，A1的示數變大，A2的示數不變
二、填空題：本題共6小題，每小題2分，共12分。
15．（2分）如圖所示，小明送給奶奶一個電動足部按摩器，可以對足底進行加熱、按摩。按摩器發熱利用了電流的 　 　對足底加熱時，足底溫度升高，利用 　 　的方式改變足底的內能。

16．（2分）泉州蠋埔女佩戴的鮮花頭飾俗稱為“簪花圍”（如圖所示），是泉州海絲文化的一大亮點，被稱為“頭頂上的花園”。她們快速走過時花香撲鼻是因為 　 　做無規則熱運動，頭上的鮮花以地面為參照物是 　 　的。

17．（2分）我國現代農業已進入信息化和數字化時代，農用機械已能通過北斗導航系統實行精準作業，它們是利用 　 ?。ㄟx填“超聲波”或“電磁波”）來傳遞信息的。如圖，水平勻速飛行的無人機正在噴灑農藥，在此過程中，它具有的機械能 　 ?。ㄟx填“變大”、“變小”或“不變”）。

18．（2分）如圖所示，用F為30N的拉力，通過滑輪組拉著重為300N的物體，在水平面上以0.5m/s的速度向左做勻速直線運動。則物體受到的摩擦力大小為　 　N，拉力F的功率為　 　W．（不計繩和滑輪的重力以及滑輪軸承和滑輪與繩子之間的摩擦力）

19．（2分）如圖所示，一個底面積為800cm2的薄壁圓柱形容器中裝有某種液體，將一邊長為10cm的正方體木塊輕放入該容器中，木塊靜止時露出液面的高度為2cm，液體對容器底部的壓強變化了80Pa。則該木塊底部受到的液體壓強為 　 　Pa，木塊受到的浮力為　 　N。

20．（2分）如圖，電源電壓不變，定值電阻R1＝20Ω，小燈泡L標有“8V 4W”字樣（燈絲電阻不變），電流表量程為0～3A。當只閉合開關S，滑動變阻器R2的滑片P從b端滑動到某一位置時，變阻器連入電路中的阻值減小了16Ω，電流表示數增大了0.2A，此時小燈泡恰好正常發光。在保證電路安全的情況下，電源電壓為 　 　V，開關都閉合時，R2的最大功率為 　 　W。

三、作圖題：本題共2小題，每小題2分，共4分。
21．（2分）如圖所示，物體A保持靜止，畫出A的受力示意圖。

22．（2分）在“預防溺水”主題班會課上，主持人小明用光路圖來解釋“水池變淺”的道理，池底A點射出的光線經過水面折射進入B點的人眼，C點是人眼看到的池底A點像的位置。請你在圖中畫出入射光線和折射光線。

四、簡答題：本題共1小題，共4分。
23．（4分）如圖所示，這是一款屋頂風帽，它不用電，無噪聲，節能環保。只要速度為0.2m/s的微風即可讓其輕盈運轉實現室內換氣。請你解釋它是如何利用自然風來實現換氣？

五、實驗題：本題共5小題，共30分。
24．（6分）為了探究“不同物質的吸熱能力”，在兩個相同的容器中分別裝入質量、初溫都相同的兩種液體A、B，并且用相同的裝置加熱，如圖甲所示。

（1）上述實驗中，還需要的測量工具是 　 ?。▽懗鲆环N即可）；用相同的裝置來加熱的目的是 　 　。
（2）實驗中，可以通過比較 　 　來反映兩種液體吸收熱量的多少；
（3）加熱到4min時，液體B的溫度如圖乙所示，此時溫度計示數是 　 　℃；
（4）由圖丙可知，液體A的比熱容 　 　液體B的比熱容；冬天，如果你想自制暖手袋，應選液體 　 　作為供暖物質，其效果更佳。
25．（6分）利用圖甲所示的裝置及相同高度的蠟燭等器材探究平面鏡成像的特點，其中平板透明玻璃與水平紙面垂直。

（1）蠟燭所成像是 　 　像；決定所成像的大小的因素是 　 　。
（2）圖乙所示，某同學在做探究凸透鏡成像規律的實驗時，將焦距為10cm的薄凸透鏡固定在光具座上50cm刻度線處，將點燃的蠟燭放置在光具座上35cm刻度線處，移動光屏，直到在光屏上呈現燭焰清晰的像，此時該像是倒立、　 　的實像，　 　就是利用這個原理制成的。
（3）現將蠟燭向光具座左端移動一段距離后固定，向 　 　移動光屏，或者在凸透鏡前加一個 　 　透鏡才能在屏上呈現出燭焰清晰的像。
26．（4分）某實驗小組用自制電磁鐵探究影響電磁鐵磁性強弱的因素。他們用相同的漆包線和鐵釘繞制成兩個電磁鐵A和B，B鐵釘上繞有更多匝數的線圈，實驗裝置如圖所示。

（1）如圖甲，閉合開關，電磁鐵A的釘尖是 　 　極；將滑動變阻器的滑片P向左移動，能吸引 　 　的大頭針數目；
（2）如圖乙，把電磁鐵A和B串聯，閉合開關，多次移動滑動變阻器的滑片P，發現電磁鐵B總能吸引更多的大頭針，通過比較，得出的結論是 　 ?。?br /> （3）電磁鐵在生活中應用廣泛，請舉一例：　 　。
27．（6分）美化班級環境，我為班級添綠。為了讓班級的多肉長得更好，可向多肉灑密度在1.03～1.05g/cm3之間的葉面噴施肥。小明用固體顆粒肥料和水配制了葉面噴施肥，為了確定配制的噴施肥是否符合要求，他進行了如下實驗。

（1）將天平放在水平臺上，需先將 　 　，再調節平衡螺母使天平平衡；
（2）將適量葉面噴施肥倒入燒杯，用天平測量燒杯和噴施肥的總質量，當天平平衡時，所用砝碼和游碼的位置如圖甲所示，則燒杯50g和噴施肥的總質量為 　 　g；
（3）將燒杯中的噴施肥全部倒入量筒中，如圖乙所示，則量筒中噴施肥的體積為 　 　cm3；
（4）將倒空后的燒杯放在天平左盤，向右盤加減砝碼，當將最小為5g的砝碼放入右盤時，分度盤指針如圖丙所示，此時應 　 　，使天平平衡，測出倒空后的燒杯的質量為37g；
（5）小明所配制的噴施肥的密度為 　 　g/cm3；
（6）評估小明的實驗方案可知，測量出的噴施肥的密度偏 　 　。
28．（8分）在測量額定電壓為2.5V小燈泡的電阻的實驗中，小軍同學已經連接了部分實驗電路，如圖甲所示。

（1）請用筆畫線代替導線，將圖甲所示的實驗電路連接完整，并使得在閉合開關前滑動變阻器接入電路中的電阻值盡量大一些；
（2）小軍同學根據測出的數據，在圖乙中畫出了通過小燈泡的電流隨其兩端電壓變化的關系圖象。小燈泡正常發光時其電阻的測量值約為 　 　Ω（保留1位小數）；
（3）根據圖乙可知，隨著小燈泡兩端電壓的不斷升高，小燈泡的電阻值將 　 ??；
（4）完成上述測量后，小軍同學將小燈泡換成阻值為5Ω的定值電阻，利用這個實驗電路還能完成的實驗是 　 ?。ㄌ钸x項前的序號）；
A.探究電流與電阻的關系
B.探究電流與電壓的關系
（5）其他同學設計了如圖丙的電路測量額定電壓為2.5V的小燈泡L正常發光時的電阻，其中R0是阻值已知的定值電阻，R是滑動變阻器。請根據實驗電路圖補充完成下面的主要測量步驟：
①只閉合開關S和S1，調節滑動變阻器滑片P的位置，使電壓表的示數U1＝　 　V；
②　 　，保持滑動變阻器接入電路的阻值不變，記錄電壓表的示數為U2；
③小燈泡L正常發光時的電阻RL＝　 ?。ㄓ肬1、U2、R0表示）。
六、計算題：本題共3小題，29題6分，30題7分，31題9分，共22分。
29．（6分）如圖所示，這是一款氫燃料電池車，該車排放物是水，不產生任何污染物，是當前世界新能源汽車重要的發展方向。假設國產氫燃料電池車總質量為5×103kg，車輪與水平地面的總接觸面積為500cm2。在某次測試中該車勻速行駛時受到的阻力是車重的0.02倍，在0.5h內行駛了27km的路程。求測試過程中該氫燃料電池車：
（1）行駛的平均速度；
（2）車對水平地面的壓強；
（3）牽引力的功率；

30．（7分）如圖甲所示，水平面上有個裝滿水的圓柱形溢水杯，溢水口距容器底12cm，其底面積為8×10﹣3m2。將懸掛在彈簧測力計上的物體A緩慢浸沒在溢水杯的水中，靜止時如圖乙所示，彈簧測力計的示數為3N，溢出的水的體積為2×10﹣4m3，g取10N/kg。求：
（1）圖甲中水對溢水杯底部的壓強；
（2）圖乙中水對溢水杯底部的壓力；
（3）物體A的密度。

31．（9分）如圖甲為小穎同學設計的電熱水器的原理圖，該電熱水器具有加熱、保溫功能。圖甲中電磁繼電器（線圈電阻不計）、熱敏電阻R、保護電阻R0、電壓恒為6V的電源U1、導線等組成控制電路。當電磁鐵線圈中的電流I＜10mA時，繼電器上方觸點和觸點c接通；當電磁鐵線圈中的電流I≥10mA時，電磁鐵的銜鐵被吸下，繼電器下方觸點和觸點a、b接通。熱敏電阻中允許通過的最大電流I0＝15mA，其電阻R隨溫度變化的規律如圖乙，熱敏電阻和加熱電路中的三只電阻R1、R2、R3均置于儲水箱中。已知R1＝33Ω、R2＝66Ω、R3＝154Ω、U2＝220V。

（1）銜鐵被吸下時，加熱電路的總電阻是多大？
（2）保溫狀態下，若加熱電路的發熱功率等于熱水器散熱功率的80%，求10分鐘內熱水器散失的熱量；
（3）為使控制電路正常工作，保護電阻R0的阻值至少為多大？若R0為該值，銜鐵剛好被吸下時儲水箱中水溫是多少？

2023年福建省泉州市石獅市中考物理二模試卷
參考答案與試題解析
一、選擇題：本題共14小題，每小題2分，共28分。每小題只有一個選項符合題目要求。
1．【解答】解：A．人步行的速度約為1m/s，人步行100m的時間約為t＝＝＝100s，故A符合實際；
B．普通學生座椅的高度約為50cm＝5dm，故B不符合實際；
C．普通中學生的質量約為50kg＝50000g，故C不符合實際；
D．石獅在我國南方，夏季的最高氣溫約為40℃，故D不符合實際。
故選：A。
2．【解答】解：
A、用廣播指令，說明聲音可以在空氣中傳播，故A錯誤；
B、調節廣播音量，是調節聲音的大小，即響度，故B錯誤；
C、用廣播指令傳達一些信息，說明聲音可以傳遞信息，故C正確；
D、禁止喧嘩，是在聲源處控制噪聲，故D錯誤。
故選：C。
3．【解答】解：A．春天里冰雪消融是熔化現象，需要吸收熱量，故A正確；
B．深秋的早晨出現大霧是液化現象，需要放出熱量，故B錯誤；
C．夏天的早晨花草上結出露水是液化現象，需要放出熱量，故C錯誤；
D．初冬的早晨霜打枝頭是凝華現象，需要放出熱量，故D錯誤。
故選：A。
4．【解答】解：A、人體的安全電壓是不超過36V，故A錯誤；
B、家用電器或電線著火時，應先切斷電源，再進行滅火，若用水來直接滅火，容易引發觸電，故B錯誤；
C、空氣開關跳閘是由電路中電流過大造成的，可能是短路，也可能是用電器的總功率過大，故C錯誤；
D、有金屬外殼的用電器，必須使用三腳插頭，能將用電器的金屬外殼與大地相連，以防止漏電時危及人身安全，故D正確。
故選：D。
5．【解答】解：
A、慣性是物體本身固有的屬性，與物體的質量有關，與速度無關，故A錯誤；
B、飛機的機翼通常都做成上面凸起，下面平直的形狀。這樣，當飛機起飛時，流過機翼上方的空氣流速大，壓強小，流過機翼下方的空氣流速小，壓強大。機翼上下方所受到的壓力差便形成向上的升力，故B錯誤；
C、繞月飛行的“嫦娥”運動方向在不斷的變化，說明其運動狀態不斷發生變化，故C正確；
D、“天舟一號”發射上升的過程需要推力，說明力是改變物體運動狀態的原因，物體的運動不需要力來維持，故D錯誤。
故選：C。
6．【解答】解：A．海市蜃樓，是空氣由于受熱等因素變得不再是均勻介質，光在不均勻介質中發生了折射形成的，故A符合題意；
B．水中的倒影，這是以水面為平面鏡的平面鏡成像，是由光的反射造成的，故B不符合題意；
C．屏幕上的手影是由光的直線傳播形成的，故C不符合題意；
D．燭焰通過小孔成像，是由光的直線傳播形成的，故D不符合題意。
故選：A。
7．【解答】解：發電機的工作原理是電磁感應現象。
A．該圖探究通電導體周圍是否有磁場，因此是奧斯特實驗，故A錯誤；
B、電磁鐵通電后具有磁性，利用的是電流的磁效應的原理，故B錯誤；
C、該圖驗證的是通電導體在磁場中受到力的作用，是電動機的工作原理，故C錯誤；
D、該圖驗證的是在閉合回路中，導體切割磁感線運動時，電路中產生感應電流，是發電機的工作原理，故D正確。
故選：D。
8．【解答】解：由圖可知甲是定滑輪，乙是動滑輪，
分別用甲、乙兩滑輪把同一桶沙從一樓地面提到二樓地面，因物重和提升高度都相同，則根據W＝Gh知所做的有用功相同；
不計繩重與摩擦，則使用定滑輪不做額外功，而使用動滑輪要克服動滑輪重力做額外功，由W總＝W有+W額可知，使用動滑輪做的總功多，即W1＜W2；
因有用功相同，使用動滑輪做的總功多，根據η＝×100%可知動滑輪的機械效率小，定滑輪的機械效率大，即η1＞η2。
結合選項可知，A正確，BCD錯誤；
故選：A。
9．【解答】解：A、天平在使用過程中，動力臂等于阻力臂，是等臂杠桿，故A錯誤；
B、瓶蓋起子在使用過程中，動力臂大于阻力臂，是省力杠桿，故B錯誤；
C、食品夾在使用過程中，動力臂小于阻力臂，是費力杠桿，故C正確；
D、鉗子在使用過程中，動力臂大于阻力臂，是省力杠桿，故D錯誤。
故選：C。
10．【解答】解：
A．由圖可知，發熱管和電動機串聯，同時閉合定時開關和溫控開關，只發熱不吹風，故A不符合題意；
B．由圖可知，發熱管和電動機并聯，只閉合溫控開關時，只有發熱管工作，只發熱不吹風，故B不符合題意；
C．由圖可知，發熱管和電動機并聯，只閉合溫控開關時，只有發熱管工作，只發熱不吹風，故C不符合題意；
D．由圖可知，只閉合定時開關時，電動機工作產生冷風；再閉合溫控開關時，電動機和發熱管同時工作吹熱風；只閉合合溫控開關時發熱管不工作，不會出現只發熱不吹風，故D正確。
故選：D。
11．【解答】解：由圖可知，燈泡L1、L2串聯，電壓表測量L1兩端的電壓，電流表測量電路中的電流；
閉合開關后，L2發光，電流表有示數，說明電路是通路而且燈L2完好，故ACD錯誤；
燈L1不發光，且電壓表無示數則可能是燈泡L1短路或電壓表短路，故B正確。
故選：B。
12．【解答】解：燕尾夾和吸管的質量不變，重力不變，在兩液體中均處于漂浮狀態，則說明在兩種液體中所受浮力相同；因燕尾夾和吸管在甲液體中浸入的體積大，根據阿基米德原理F?。溅岩篤排g可知，甲液體的密度小，乙液體的密度大，故B正確。
故選：B。
13．【解答】解：AB、當滑片P處于最左端時，電路為定值電阻R0的簡單電路，電路中的阻值最小，根據歐姆定律可知此時電路中的電流最大；當滑片P向右移動時，接入電路的電阻變大，根據歐姆定律可知電路中電流變小；滑片P處于最右端時，電路中的電阻最大，電流最小且不為0，故A錯誤、B正確；
CD、當滑片P處于最左端時，電路為只有R0的簡單電路，電壓表測量滑動變阻器的電壓，由于滑動變阻器接入電路的電阻為0，所以電壓表示數為0，故CD錯誤；
故選：B。
14．【解答】解：閉合開關，兩電阻并聯接入電路，電流表A1測干路電流，電流表A2測通過定值電阻的電流，
當開關S閉合后，電流表A1、A2的指針均如圖乙所示，所以干路電流為1.2A，通過定值電阻的電流為0.24A，故B錯誤；
并聯電路干路電流等于各支路電流之和，所以通過滑動變阻器的電流：I2＝I﹣I1＝1.2A﹣0.24A＝0.96A，
并聯電路各支路兩端電壓相等，所以U＝U1＝U2，故A錯誤；
根據歐姆定律可得定值電阻和滑動變阻器接入電路的阻值之比：＝＝＝＝，故C正確；
在滑片向右滑動過程中，滑動變阻器接入電路的電阻變大，根據歐姆定律可知通過滑動變阻器的電流變小，根據并聯電路電流規律可知干路電流變小，根據并聯電路各支路互不影響可知，通過定值電阻的電流不變，即電流表A2的示數不變，即電流表A1的示數變小，故D錯誤。
故選：C。
二、填空題：本題共6小題，每小題2分，共12分。
15．【解答】解：按摩器發熱利用了電流的熱效應對足底加熱時，足底溫度升高，利用熱傳遞的方式改變足底的內能。
故答案為：熱效應；熱傳遞。
16．【解答】解：她們快速走過時花香撲鼻，是花香分子運動的結果，屬于擴散現象，說明分子在不停地做無規則的運動；
頭上的鮮花以地面為參照物位置發生變化，是運動的。
故答案為：分子在不停地；運動。
17．【解答】解：（1）北斗導航系統利用電磁波將探測到的信息傳回地面；
（2）水平勻速飛行的無人機正在噴灑農藥，在此過程中總質量變小，它具有動能和勢能都在變小，因此它的機械能變小。
故答案為：電磁波；變小。
18．【解答】解：
（1）由圖知，n＝3，
∵不計繩和滑輪的重力以及滑輪軸承和滑輪與繩子之間的摩擦力，
∴F＝f，
∴f＝3F＝3×30N＝90N；
（2）繩自由端移動的速度：
v＝3×0.5m/s＝1.5m/s，
拉力的功率：
P＝Fv＝30N×1.5m/s＝45W。
故答案為：90；45。
19．【解答】解：木塊排開液體的體積為：
V排＝S木h浸＝（10cm）2×（10cm﹣2cm）＝800cm3＝8×10﹣4m3，
容器中液面升高的高度為：
Δh＝＝＝1cm＝0.01m，
根據p＝ρgh知液體的密度為：
液體的密度為：
ρ液＝＝＝0.8×103kg/m3，
該木塊底部受到的液體壓強為：
p＝ρ液gh浸＝0.8×103kg/m3×10N/kg×（10×10﹣2﹣2×10﹣2m）＝640Pa；
木塊受到的浮力為：
F浮＝ρ液gV排＝0.8×103kg/m3×10N/kg×8×10﹣4m3＝6.4N。
故答案為：640；6.4。
20．【解答】解：（1）當只閉合開關S，滑動變阻器的滑片P在b端時，滑動變阻器接入電路最大阻值，R與L串聯接入電路，此時通過電路的電流為I1，
滑動變阻器的滑片P從b端滑動到某一位置時，滑動變阻器接入電路中的阻值減小了16Ω，由歐姆定律可知，此時電路中的電流變大，電流表示數變化了0.2A，電路中的電流增加0.2A，此時小燈泡恰好正常發光，此時通過電路的電流為I2，
則I2＝IL＝＝＝0.5A，
所以滑動變阻器的滑片P在b端時電路的電流為：
I1＝I2﹣ΔI＝0.5A﹣0.2A＝0.3A，
燈泡的電阻為：RL＝＝＝16Ω，
因串聯電路總電阻等于各分電阻之和，
由歐姆定律可知，滑動變阻器的滑片P在b端時電源電壓為：
U＝I1（R2最大+RL）＝0.3A×（R2最大+16Ω）﹣﹣﹣﹣﹣﹣①，
滑動變阻器的滑片P從b端滑動到某一位置時電源電壓為：
U＝I2（R2′+RL）＝0.5A×（R2最大﹣16Ω+16Ω）﹣﹣﹣﹣﹣﹣②，
①②兩式聯立，解得：R2最大＝24Ω，U＝12V；
（2）當開關都閉合時，滑動變阻器和定值電阻并聯接入電路，燈泡被短路，并聯電路各支路兩端電壓相等，
通過定值電阻R1的電流為：I0＝＝＝0.6A，
因為并聯電路干路電流等于各支路電流之和，電流表測干路電流，電流表量程為0～3A，當電流表示數達到最大時，通過滑動變阻器的電流最大，則通過滑動變阻器的最大電流為：
I′＝I﹣I0＝3A﹣0.6A＝2.4A，
所以滑動變阻器的最大功率為：P＝UI′＝12V×2.4A＝28.8W；
故答案為：12；28.8。
三、作圖題：本題共2小題，每小題2分，共4分。
21．【解答】解：物體A靜止，彈簧測力計對物體的拉力F與物體A受到的重力G是一對平衡力，這兩個力的大小相等，方向相反，作用在同一條豎直方向的直線上，拉力的方向與細線重合，力的作用點在重心（幾何中心）。如下圖所示：
22．【解答】解：C點是人眼看到的池底A點像的位置，連接BC，與水面的交點O為入射點，連接AO為入射光線，OB為折射光線，如圖所示：

四、簡答題：本題共1小題，共4分。
23．【解答】答：風帽轉動時其內部空氣流速變大、壓強變小，室內的污濁氣體在大氣壓的作用下被排出，從而達到利用自然風來實現換氣的目的。
五、實驗題：本題共5小題，共30分。
24．【解答】解：（1）（2）根據轉換法，使用相同的酒精燈相同時間放出的熱量相同，通過加熱時間的長短來比較吸熱多少，故還用到秒表；
（3）由圖知溫度計分度值為0.1℃，讀數為42℃；
（4）根據圖丙知，質量相等的A和B兩種液體，在升高相同溫度時，A的加熱時間長，A吸收的熱量多，所以A的吸熱能力強，A的比熱容大，所以在降低相同的溫度時，A放出的熱量多，供熱效果好，故從A和B中選一種液體裝入暖手袋中作為供熱物質，則應選擇A。
故答案為：（1）秒表；相同時間放出的熱量相同；（2）加熱時間；（3）42； （4）大于；A。
25．【解答】解：（1）平面鏡所成的像為正立、等大的虛像，像的大小和物體的大小有關。利用圖甲所示的裝置及相同高度的蠟燭等器材探究平面鏡成像的特點，其中平板透明玻璃與水平紙面垂直。蠟燭所成像是虛像；決定所成像的大小的因素是蠟燭大小。
（2）由圖可知，此時物距u＝50cm﹣35cm＝15cm，而焦距f＝10cm，則物距大于1倍焦距而小于2倍焦距，移動光屏，將在光屏上成倒立、放大的實像，幻燈機或投影儀就是利用該原理制成的。
（3）凸透鏡成實像時，物距越大、像距越小。現將蠟燭向光具座左端移動一段距離后固定，移動光屏向左，才能在屏上呈現出燭焰清晰的像；或者在凸透鏡前加一個凹透鏡。
故答案為：（1）虛；蠟燭大??；（2）放大；幻燈機；（3）左；凹。
26．【解答】解：（1）由安培定則可知，電磁鐵B的上端是N極，下端釘尖是S極；
將滑動變阻器的滑片P向左移動，電阻變小，電流變大，電磁鐵的磁性變強，能吸引更多的大頭針。
（2）圖中電流大小相同，鐵芯相同，線圈的匝數越多，電磁鐵吸引的大頭針越多，電磁鐵的磁性越強。所以可以得出的結論是電流相同，線圈的匝數越多，電磁鐵的磁性越強。
（3）電磁鐵的應用十分廣泛，有電鈴、電磁繼電器、空氣開關等。
故答案為：（1）S；更多；（2）電流相同，線圈的匝數越多，電磁鐵的磁性越強；（3）電鈴。
27．【解答】解：（1）在調節托盤天平時，首先將其放在水平桌面上，游碼放在標尺的左端零刻度線處，通過平衡螺母調節橫梁平衡；
（2）在天平的標尺上，1g之間有5個小格，一個小格代表的質量是0.2g，即天平的分度值為0.2g；
燒杯和配制的噴施肥的總質量是：m1＝50g+20g+5g+3.6g＝78.6g；
（3）由圖中示數可知液體的體積是40cm3；
（4）天平平衡后，把物體放在左盤，用鑷子向右盤加減砝碼，當把砝碼盒中最小的砝碼放入右盤后，發現指針偏向分度盤的左側，此時應向右移動游碼，直至天平平衡；
（5）量筒中配制的噴施肥的體積V＝40cm3，
配制的噴施肥的質量m＝m2﹣m1＝78.6g﹣37g＝41.6g，
配制的噴施肥的密度：ρ肥＝＝＝1.04g/cm3；
（6）先測量燒杯和噴施肥的總質量，再測量噴施肥的體積，最后測量燒杯的質量，求出噴施肥的密度是準確的。
故答案為：（1）游碼放在標尺的左端零刻度線處；（2）78.6；（3）40；（4）向右移動游碼；（5）1.04；（6）準確。
28．【解答】解：（1）閉合開關前滑動變阻器接入電路中的電阻值盡量大一些，由于滑片位于左端，故滑動變阻器選用右下接線柱與開關串聯在電路中，如下圖所示：
；
（2）由圖乙可知，當燈泡兩端電壓為2.5V時，通過燈泡的額定電流為0.3A，則小燈泡正常發光時其電阻的測量值約為：
R＝＝≈8.3Ω；
（3）由圖乙可知，當燈泡兩端電壓增大，通過燈泡的電流也增大，根據P＝UI可知，燈泡功率變大，溫度升高，燈絲的電阻隨溫度的升高而增大，故隨著小燈泡兩端電壓的不斷升高，小燈泡的電阻值將增大；
（4）電流與電壓和電阻有關，探究電流與電壓關系時，應控制電阻不變，改變電阻兩端電壓；探究電流與電阻關系時，應控制電阻兩端電壓不變，改變導體電阻；由于只有一個定值電阻，所以可以完成實驗B；
（5）實驗步驟：
①只閉合開關S和S1，調節滑動變阻器滑片P的位置，使電壓表的示數U1＝2.5V；
②只閉合開關S和S2，保持滑動變阻器接入電路的阻值不變，記錄電壓表的示數為U2；
③在步驟①中，燈泡、滑動變阻器和定值電阻串聯，電壓表測燈泡兩端的電壓，調節滑動變阻器滑片P的位置，使電壓表的示數為2.5V，此時燈泡正常發光；
在步驟②中，燈泡、滑動變阻器和定值電阻仍串聯，電壓表測燈泡和定值電阻兩端的電壓；因電路的連接關系沒有改變，各電阻的大小和通過的電流不變，燈仍正常發光；由串聯電路電壓的規律可知，定值電阻兩端電壓為U0＝U2﹣U1，
燈的額定電流為：
IL＝I0＝＝，
小燈泡L正常發光時的電阻：
RL＝＝＝。
故答案為：（1）見解答圖；（2）8.3；（3）增大；（4）B；（5）①2.5；②只閉合開關S和S2；③。
六、計算題：本題共3小題，29題6分，30題7分，31題9分，共22分。
29．【解答】解：（1）行駛的平均速度v＝＝＝54km/h＝15m/s；
（2）車對水平地面的壓力F＝G＝mg＝5×103kg×10N/kg＝5×104N；
車對水平地面的壓強p＝＝＝1×106Pa；
（3）在某次測試中該車勻速行駛時，處于平衡狀態，所受的牽引力F′＝f＝0.02G＝0.02×5×104N＝1000N，
牽引力的功率P＝F′v＝1000N×15m/s＝15000W。
答：（1）行駛的平均速度為15m/s；
（2）車對水平地面的壓強為1×106Pa；
（3）牽引力的功率為15000W。
30．【解答】解：
（1）圖甲中，水對溢水杯底的壓強：
p＝ρ水gh＝1.0×103kg/m3×10N/kg×12×0.01m＝1.2×103Pa；
（2）圖乙中，水的深度沒有發生變化，因此水對溢水杯底的壓強也不變，
由p＝可知，水對溢水杯底壓力
F＝pS＝1.2×103Pa×8×10﹣3m2＝9.6N；
（3）物體A所受浮力
F?。溅阉甮V排＝1.0×103kg/m3×10N/kg×2×10﹣4m3＝2N，
物體A的重力：
GA＝F浮+F示＝2N+3N＝5N，
由G＝mg可知，物體A的質量：
mA＝＝＝0.5kg，
由圖可知，物體浸沒在水中，所以物體A的體積：
VA＝V排＝2×10﹣4m3，
則物體A的密度：
ρA＝＝＝2.5×103kg/m3。
答：（1）圖甲中水對溢水杯底部的壓強為1.2×103Pa；
（2）圖乙中水對溢水杯底部的壓力為9.6N；
（3）物體A的密度為2.5×103kg/m3。
31．【解答】解：（1）由電路圖知：銜鐵被吸下時，R1、R2并聯，
由并聯電路的特點知：
電路總電阻R＝＝＝22Ω；
答：銜鐵被吸下時，加熱電路的總電阻是22Ω。
（2）由電路圖知，保溫狀態下：R2、R3串聯，
10min加熱電路產生的熱量
＝×600s＝1.32×105J，
10分鐘內熱水器散失的熱量
＝＝1.65×105J；
答：10分鐘內熱水器散失的熱量是1.65×105J。
（3）由圖乙可知，熱敏電阻的最小值是R＝200Ω，
當R最小，控制電路中的電流不超過最大值時，保護電阻R0阻值最小，
由得：保護電阻R0的最小值R0＝﹣R＝﹣200Ω＝200Ω，
由題意知，銜鐵剛好被吸下時，電路電流I＝10mA＝0.01A，
此時電流總電阻R總＝＝＝600Ω，
此時熱敏電阻R＝R總﹣R0＝600Ω﹣200Ω＝400Ω，
由圖2可知，此時水溫為60℃。
答：保護電阻R0的阻值至少為200Ω，
銜鐵剛好被吸下時儲水箱中水溫是60℃。
