2023年山東省德州市臨邑縣中考物理二模試卷

這是一份2023年山東省德州市臨邑縣中考物理二模試卷，共38頁。試卷主要包含了填空題，作圖等內容，歡迎下載使用。

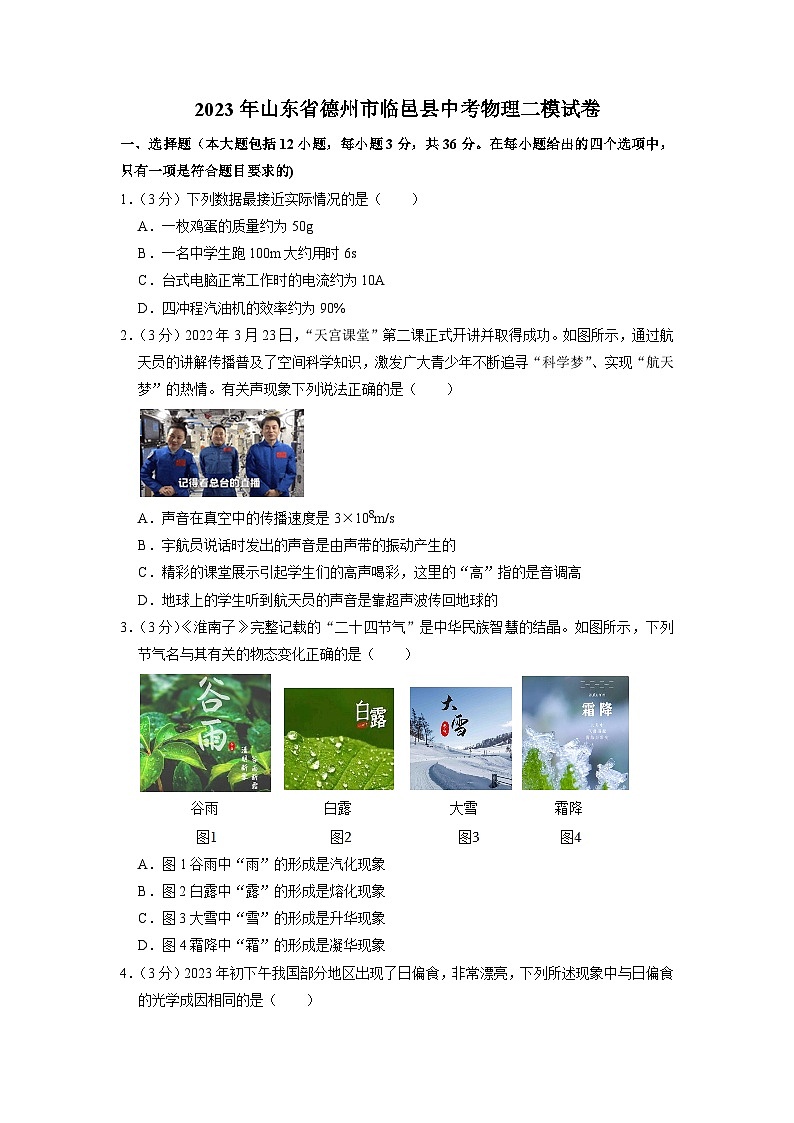

?2023年山東省德州市臨邑縣中考物理二模試卷
一、選擇題（本大題包括12小題，每小題3分，共36分。在每小題給出的四個選項中，只有一項是符合題目要求的)
1．（3分）下列數據最接近實際情況的是（　?。?br /> A．一枚雞蛋的質量約為50g
B．一名中學生跑100m大約用時6s
C．臺式電腦正常工作時的電流約為10A
D．四沖程汽油機的效率約為90%
2．（3分）2022年3月23日，“天宮課堂”第二課正式開講并取得成功。如圖所示，通過航天員的講解傳播普及了空間科學知識，激發廣大青少年不斷追尋“科學夢”、實現“航天夢”的熱情。有關聲現象下列說法正確的是（　?。?br />
A．聲音在真空中的傳播速度是3×108m/s
B．宇航員說話時發出的聲音是由聲帶的振動產生的
C．精彩的課堂展示引起學生們的高聲喝彩，這里的“高”指的是音調高
D．地球上的學生聽到航天員的聲音是靠超聲波傳回地球的
3．（3分）《淮南子》完整記載的“二十四節氣”是中華民族智慧的結晶。如圖所示，下列節氣名與其有關的物態變化正確的是（　?。?br />
A．圖1谷雨中“雨”的形成是汽化現象
B．圖2白露中“露”的形成是熔化現象
C．圖3大雪中“雪”的形成是升華現象
D．圖4霜降中“霜”的形成是凝華現象

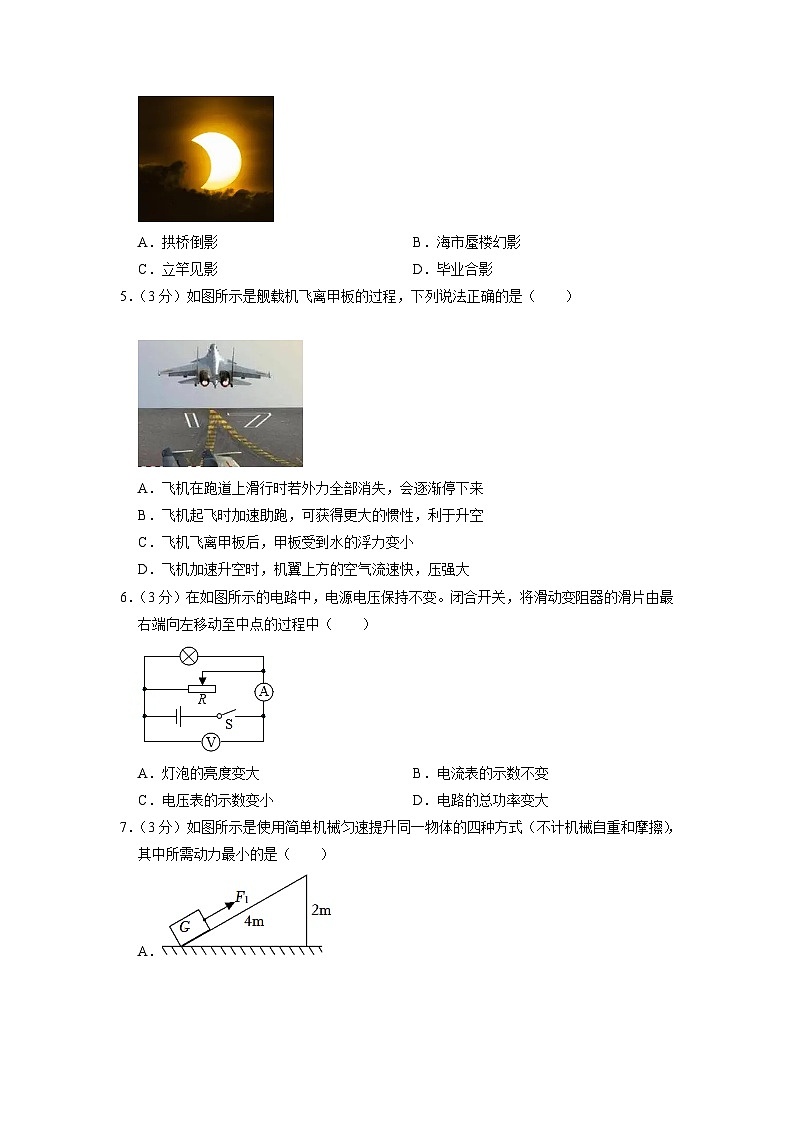

4．（3分）2023年初下午我國部分地區出現了日偏食，非常漂亮，下列所述現象中與日偏食的光學成因相同的是（　　）

A．拱橋倒影 B．海市蜃樓幻影
C．立竿見影 D．畢業合影
5．（3分）如圖所示是艦載機飛離甲板的過程，下列說法正確的是（　　）


A．飛機在跑道上滑行時若外力全部消失，會逐漸停下來
B．飛機起飛時加速助跑，可獲得更大的慣性，利于升空
C．飛機飛離甲板后，甲板受到水的浮力變小
D．飛機加速升空時，機翼上方的空氣流速快，壓強大
6．（3分）在如圖所示的電路中，電源電壓保持不變。閉合開關，將滑動變阻器的滑片由最右端向左移動至中點的過程中（　?。?br />
A．燈泡的亮度變大 B．電流表的示數不變
C．電壓表的示數變小 D．電路的總功率變大

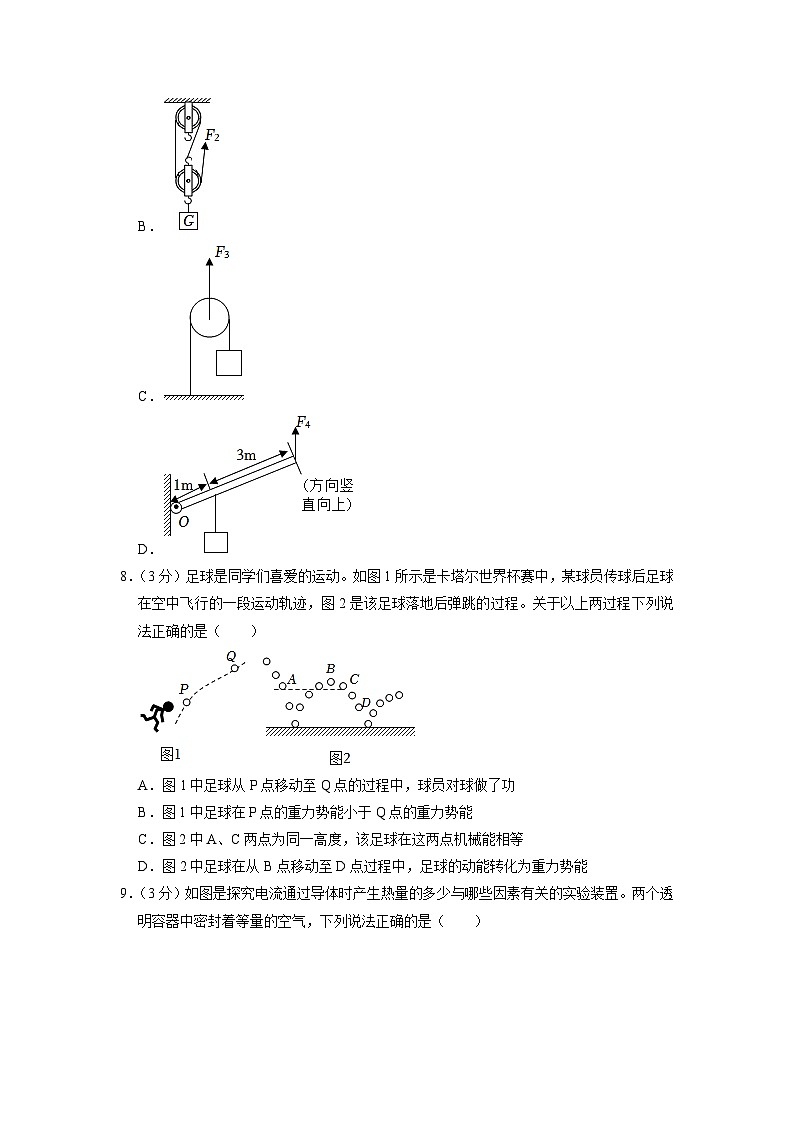

7．（3分）如圖所示是使用簡單機械勻速提升同一物體的四種方式（不計機械自重和摩擦），其中所需動力最小的是（　?。?br /> A．
B．
C．
D．
8．（3分）足球是同學們喜愛的運動。如圖1所示是卡塔爾世界杯賽中，某球員傳球后足球在空中飛行的一段運動軌跡，圖2是該足球落地后彈跳的過程。關于以上兩過程下列說法正確的是（　?。?br />
A．圖1中足球從P點移動至Q點的過程中，球員對球做了功
B．圖1中足球在P點的重力勢能小于Q點的重力勢能
C．圖2中A、C兩點為同一高度，該足球在這兩點機械能相等
D．圖2中足球在從B點移動至D點過程中，足球的動能轉化為重力勢能
9．（3分）如圖是探究電流通過導體時產生熱量的多少與哪些因素有關的實驗裝置。兩個透明容器中密封著等量的空氣，下列說法正確的是（　　）

A．U 形管液面高度變化是因?yàn)?U 形管中液體的溫度發生了變化
B．通電后，乙圖中 A、B 電阻產生的熱量之比是 4：1
C．圖甲的裝置可探究電流通過電阻產生的熱量跟電流大小的關系
D．圖乙的裝置可探究電流通過電阻產生的熱量跟電阻大小的關系
10．（3分）如圖所示是學生常用的一款滾輪書包，其內部沒裝電池。但拖動書包使輪子滾動時，嵌在輪子里的LED燈會發光。以下能反映此現象原理的是（　　）

A． B．
C． D．
11．（3分）將體積相同材料不同的甲、乙、丙三個實心小球，分別輕輕放入三個裝滿水的相同燒杯中，甲球下沉至杯底、乙球漂浮、丙球懸浮，如圖所示，下列說法中（　?。?br /> ①三個小球的質量大小關系是m甲＞m丙＞m乙
②三個小球受到的浮力大小關系是F甲＝F乙＜F丙
③三個燒杯中的水對燒杯底部的壓強大小關系是p甲＞p乙＞p丙
④三個燒杯底部對桌面的壓強大小關系是p'甲＞p'乙＝p'丙

A．只有①②正確 B．只有②③正確 C．只有③④正確 D．只有①④正確
12．（3分）如圖甲所示，閉合開關S，將滑動變阻器的滑片P從最右端滑至燈泡L正常發光的位置，在此過程中，電流表示數與兩只電壓表示數的關系如圖乙所示，如下說法錯誤的是（　?。?br />
A．燈泡的額定電壓是9V
B．燈泡的額定功率是5.6W
C．滑動變阻器的最大阻值是45Ω
D．電路的最大功率為8W
二、填空題（本大題共6小題。每空1分。共15分）
13．（2分）我國太陽能光伏發電已經成為實現“低碳減排”的重要措施。太陽能來自太陽內部的核 　 ?。ㄟx填“裂變”或“聚變”）。神舟十三號順利對接空間站，一聲“北京明白”。讓國人振奮、空間站和指揮中心聯系用的是 　 　波。

14．（4分）中華茶文化源遠流長，請完成下列物理知識：
（1）炒茶時，通過加熱使茶葉中的水分快速 　 ?。ㄌ钗飸B(tài)變化名稱）。
（2）泡茶時，茶葉隨水而動，說明力可以改變物體的 　 　。
（3）聞茶時，茶香四溢，說明分子 　 　。
（4）觀茶時，通過透明的玻璃茶壺看到茶葉“變大了”，這是光的 　 　造成的。
15．（3分）冬天人的皮膚干燥，小紅穿著紅色的化纖材料衣服時，皮膚與衣服不斷摩擦，使衣服帶上電，帶電的衣服容易粘上灰塵，是由于帶電體具有 　 　的性質；通過拍打衣服灰塵就可以掉落，是由于灰塵具有 　 　。小紅查閱資料了解到部分不同物質的原子核對電子束縛能力強弱的排序（如圖所示），毛衣與梳子摩擦，梳子將帶 　 　電。

16．（2分）把標有“6V 3W”的甲燈泡和“3V 3W”的乙燈泡串聯接入電路中，在保證安全使用的情況下讓其中一個燈泡正常發光，忽略溫度對燈絲電阻的影響，則電源兩端電壓是 　 　V，此時兩燈消耗的實際功率之比為 　 　。
17．（2分）如圖是小聰同學利用水、彈簧測力計和金屬塊測量某液體密度的情景。根據圖中信息可知，金屬塊在水中受到的浮力是 　 　N。所測液體的密度是 　 　kg/m3。

18．（2分）如圖是兩擋電飯鍋內部加熱部分的簡化電路圖。R1、R2均為發熱電阻。將開關S置于1、2兩位置時，電飯鍋處于不同的擋位，當開關S置于2位置時，電飯鍋處于 　 ?。ㄟx填“高溫”或“低溫”）擋，有一次小明只讓該電飯鍋單獨工作，電能表轉盤轉了50轉用時60s，電能表參數如圖所示，電飯鍋的實際加熱功率是 　 　W。

三、作圖、實驗探究題（19、20每題2分，其他題每空1分，共25分）
19．（2分）如圖甲所示是一個磁懸浮地球儀，球體內有一個條形磁體。其磁場方向與地磁場磁場方向相同，下方環形底座內有一個電磁鐵。通過磁極間的相互作用使地球儀懸浮在空中。圖乙是其內部結構示意圖。請?jiān)趫D中標出：

（1）開關閉合后，電磁鐵的磁感線方向；
（2）電源的“+、﹣”極。
20．（2分）“節約用水，人人有責”。如圖甲是用水后及時關閉水龍頭時的情景，水龍頭手柄看作是一個杠桿，向下按關水，請你在圖乙所示的示意圖中畫出阻力臂L2，并畫出施加在A點的最小動力F1。

21．（4分）圖甲是小峰在標準大氣壓下“探究固體熔化時溫度的變化規律”的實驗裝置。
（1）實驗前按　 ?。ㄟx填“自上而下”或“自下而上”）的順序組裝器材。
（2）實驗中，某時刻溫度計的示數如圖乙所示，該物質此時的溫度是　 　℃。
（3）圖丙是小峰根據記錄的數據繪制的溫度隨時間變化規律的圖象，由圖象可知該物質在熔化過程中吸收熱量，溫度不變，內能　 　（選填“增加”“減少”或“不變”）。
（4）由丙圖可知，該物質在固態時的比熱容是　 　J/（kg?℃）[c液＝4.2×103J/（kg?℃）]。
（5）試管中的固體完全熔化后，若持續加熱，燒杯中的水沸騰時，試管中的液體　 ?。ㄟx填“會”或“不會”）沸騰。
22．（5分）（1）小明同學進行“探究平面鏡成像的特點”的實驗：

①實驗裝置如圖甲所示，還需要的測量工具是 　 　。
②小明在做實驗時，發現無論怎樣移動蠟燭B，都無法與蠟燭A的像重合，仔細觀察后，他發現玻璃板沒有與桌面垂直，若將玻璃板向左傾斜，如圖乙所示，觀察到蠟燭A的像大致在圖中 　 ?。ㄟx填“A1”“A2”或“A3”）位置。
（2）圖丙為探究凸透鏡成像規律的實驗裝置。當蠟燭、凸透鏡和光屏處于如圖丙所示位置時，可在光屏上得到清晰等大的像。保持凸透鏡位置不變。將蠟燭向右移動到35cm刻度線處。此時可將光屏向 　 ?。ㄟx填“左”或“右”）移動適當距離能再次得到清晰的倒立、　 　的實像；若不移動光屏，可在燭焰和透鏡之間放置一個適當?shù)?　 ?。ㄟx填“近視眼鏡片”或“遠視眼鏡片”）也能在光屏上得到一個清晰的像。
23．（4分）小樂在看冬奧會冰壺比賽時，發現運動員穿的兩只鞋的鞋底材質不同，一只是用較光滑的塑料制成的，另一只是用較粗糙的橡膠制成的，如圖甲。小樂認為兩只鞋的鞋底摩擦力可能不同，于是找來一個木塊，在木塊的上下兩面分別貼上一層橡膠和一層較光滑的塑料，探究滑動摩擦力的大小與接觸面粗糙程度的關系。

（1）小樂先把木塊的橡膠面朝下，如圖乙所示，用彈簧測力計水平拉動木塊在水平木板上做 　 　運動，并觀察彈簧測力計的示數。
（2）然后把木塊的塑料面朝下，如圖丙所示，重復剛才的實驗，比較兩次測力計的示數可以得到初步實驗結論：　 　相同時，接觸面越粗糙，滑動摩擦力越大。小樂從資料中知道，冰壺比賽時，運動員一只鞋是蹬冰鞋，另一只鞋是滑行鞋。結合實驗結論，小樂判斷出塑料底的鞋是用來 　 ?。ㄟx填“蹬冰”或“滑行”）的。
（3）實驗中他沒有選擇兩個木塊，而是在同一木塊的兩面貼上不同材料進行實驗，用到的實驗方法是 　 　。
24．（8分）某物理實驗小組用“伏安法”測量未知電阻Rx的阻值，實驗電路如圖甲所示。

（1）圖甲中有一根導線連接錯誤，請你在錯誤的導線上打“×”，并畫出正確的導線（導線不得交叉）。閉合開關S前，應將滑動變阻器的滑片移到最 　 　端（填“左”或“右”）。
（2）閉合開關后，發現電流表無示數，電壓表有示數且接近3V，則電路故障的原因可能是 　 　。
（3）排除故障后，當滑片移到某一位置時，電壓表示數為1.6V，電流表示數如圖乙所示，其讀數為 　 　A，則電阻Rx＝　 　Ω。接下來要測量多組實驗數據，目的與下列哪個實驗中多次測量的目的相同？　 　。
A.測量物體的長度
B.測量小燈泡的電阻
C.探究電流與電阻的關系
（4）實驗中電流表突然損壞，小組同學經過討論設計了一種實驗方案，也可測出Rx的阻值。電路如圖丙所示，電源電壓未知且恒定不變，a、b為滑動變阻器左右兩個端點，滑動變阻器最大阻值為R0，請你把以下測量步驟補充完整。
①閉合開關S，滑片P移到a端時，讀出電壓表示數為U1。
②閉合開關S，　 　，讀出電壓表示數為U2。
③待測電阻Rx＝　 　。（用已知和測量出的物理量符號表示）
四、計算題（本大題包括3個小題，25題6分.26題10分.27題8分，共24分，解答時應寫出必要的文字說明、公式和重要的計算步驟，只寫出最后答案的不能得分)
25．（6分）我國已經從餐飲廢油（俗稱“地溝油”）中成功提煉出供飛機使用的生物航空煤油（以下簡稱生物航煤），其熱值與傳統的航空煤油熱值相當，是一種綠色環保的能源。興趣小組想知道生物航煤熱值的大小，于是完全燃燒了0.7kg的生物航煤給水加熱，將40kg的水從20℃加熱到70℃，該加熱裝置的熱效率為30%。已知水的比熱容是4.2×103J/（kg?℃）。求：
（1）此過程中水吸收的熱量；
（2）此過程中生物航煤完全燃燒放出的熱量；
（3）生物航煤的熱值。
26．（10分）體重為800N、雙腳與地面的接觸面積為400cm2的小宇用如圖甲所示的滑輪組提升物體M。已知被提升的物體M重為900N，人加在繩子自由端的拉力F將物體M以0.4m/s的速度勻速提升到8m的高度，拉力做的功W隨時間t的變化圖像如圖乙所示。不計鋼絲繩的重力、摩擦力。求：
（1）滑輪組提升重物所做的有用功和拉力的功率。
（2）動滑輪的重力。
（3）小宇勻速提升物體M時地面的壓強。

27．（8分）如圖是某個實驗小組設計的光照自動控制系統，已知控制電路的電源電壓U1＝6V，滑動變阻器R1的最大阻值為80Ω，電磁鐵線圈電阻忽略不計，當通過線圈的電流達到0.1A時電磁鐵恰好能吸合銜鐵，R2是光敏電阻，它的阻值與光照強度E的關系如表所示（光照強度E的單位是：勒克斯，符號Lx；光越強，光照強度越大）；工作電路電源電壓U2＝12V，定值電阻R＝10Ω，指示燈L上標有“12V 6W”字樣。問：
光照強度E/Lx
0.5
1
1.5
2
2.5
3
6
R2阻值/Ω
60
30
20
15
12
10
5
（1）指示燈L正常工作時的電流是多少？
（2）閉合開關S1滑片P移到滑動變阻器中點，電磁鐵恰好吸合銜鐵時的光照強度E0是多少？
（3）調節滑動變阻器R1的電阻為50Ω，閉合開關S1，若光照強度保持3Lx不變，則工作電路通電10s消耗的電能是多少？


2023年山東省德州市臨邑縣中考物理二模試卷
參考答案與試題解析
一、選擇題（本大題包括12小題，每小題3分，共36分。在每小題給出的四個選項中，只有一項是符合題目要求的)
1．（3分）下列數據最接近實際情況的是（　?。?br /> A．一枚雞蛋的質量約為50g
B．一名中學生跑100m大約用時6s
C．臺式電腦正常工作時的電流約為10A
D．四沖程汽油機的效率約為90%
【分析】首先要對選項中涉及的幾種物理量有個初步的了解，對于選項中的單位，可根據需要進行相應的換算或轉換，排除與生活實際相差較遠的選項，找出符合生活實際的答案。
【解答】解：A．一枚雞蛋的質量約為50g，故A符合實際；
B．一名中學生跑100m大約用時13s，不可能為6s，故B不符合實際；
C．臺式電腦正常工作的功率在220W左右，正常發光時的電流I＝＝1A，故C不符合實際；
D．四沖程汽油機的效率比較低約為20﹣30%，不可能到90%，故D不符合實際。
故選：A。
【點評】本題考查對常見的一些量要數據、數量級的認識，估測是一種科學的近似計算，它不僅是一種常用的解題方法和思維方法，而且是一種重要的科學研究方法，在生產和生活中也有著重要作用。
2．（3分）2022年3月23日，“天宮課堂”第二課正式開講并取得成功。如圖所示，通過航天員的講解傳播普及了空間科學知識，激發廣大青少年不斷追尋“科學夢”、實現“航天夢”的熱情。有關聲現象下列說法正確的是（　?。?br />
A．聲音在真空中的傳播速度是3×108m/s
B．宇航員說話時發出的聲音是由聲帶的振動產生的
C．精彩的課堂展示引起學生們的高聲喝彩，這里的“高”指的是音調高
D．地球上的學生聽到航天員的聲音是靠超聲波傳回地球的
【分析】（1）聲音的傳播需要介質，真空不能傳聲。
（2）聲音是由物體的振動產生的。
（3）聲音的大小叫響度，與發聲體的振幅和距離聲源的遠近有關；聲音的高低叫音調，與發聲體的頻率有關。
（4）電磁波可以傳遞信息。
【解答】解：A、真空不能傳聲，故A錯誤；
B、宇航員說話時發出的聲音是由聲帶的振動產生的，故B正確；
C、精彩的課堂展示引起學生們的高聲喝彩，這里的“高”指的是響度大，不是音調高，故C錯誤；
D、地球上的學生聽到航天員的聲音是靠電磁波傳回地球的，故D錯誤。
故選：B。
【點評】本題考查的是聲音產生和傳播的條件，關鍵是知道音調、響度的影響因素；知道電磁波可以傳遞信息。
3．（3分）《淮南子》完整記載的“二十四節氣”是中華民族智慧的結晶。如圖所示，下列節氣名與其有關的物態變化正確的是（　?。?br />
A．圖1谷雨中“雨”的形成是汽化現象
B．圖2白露中“露”的形成是熔化現象
C．圖3大雪中“雪”的形成是升華現象
D．圖4霜降中“霜”的形成是凝華現象
【分析】物質由氣態直接變?yōu)楣虘B(tài)的過程叫凝華，物質由固態直接變?yōu)闅鈶B(tài)的過程叫升華；由氣態變?yōu)橐簯B(tài)的過程叫液化，由液態變?yōu)闅鈶B(tài)的過程叫汽化；由固態變?yōu)橐簯B(tài)的過程叫熔化，由液態變?yōu)楣虘B(tài)的過程叫凝固。
【解答】解：A、雨的形成是氣態的水蒸氣遇冷變?yōu)橐簯B(tài)的水，是液化現象，故A錯誤；
B、露的形成是氣態的水蒸氣遇冷變?yōu)橐簯B(tài)的小水珠，屬于液化現象，故B錯誤；
C、雪的形成是氣態的水蒸氣遇冷直接變?yōu)楣蕬B(tài)的小冰晶，發生凝華現象，故C錯誤；
D、霜是空氣中的水蒸氣遇冷凝華為固體的冰晶，附著在建筑物或植被表面，故D正確。
故選：D。
【點評】分析生活中的熱現象屬于哪種物態變化，關鍵要看清物態變化前后，物質各處于什么狀態；另外對六種物態變化的吸熱和放熱情況也要有清晰的認識。
4．（3分）2023年初下午我國部分地區出現了日偏食，非常漂亮，下列所述現象中與日偏食的光學成因相同的是（　?。?br />
A．拱橋倒影 B．海市蜃樓幻影
C．立竿見影 D．畢業合影
【分析】（1）光射到物體的表面會改變傳播方向回到原來介質中的現象叫光的反射。
（2）光從一種介質斜射到另一種介質時，傳播方向通常會發生改變，這種現象叫光的折射。
（3）光在同種均勻介質中是沿直線傳播的。
（4）凸透鏡成像是利用光的折射成像的。
【解答】解：日偏食屬于光的直線傳播現象。
A、拱橋倒影是由于光的反射形成的虛像，與日偏食的成因不同，故A不符合題意；
B、海市蜃樓幻影是由于光的折射形成的虛像，與日偏食的成因不同，故B不符合題意；
C、立竿見影是由于光的直線傳播形成的，與日偏食的成因相同，故C符合題意；
D、畢業合影是利用凸透鏡成像規律，本質上屬于光的折射，與日偏食的成因不同，故D不符合題意。
故選：C。
【點評】本題考查的是光的直線傳播規律，關鍵是能夠區分光的直線傳播、光的反射、光的折射的實例。
5．（3分）如圖所示是艦載機飛離甲板的過程，下列說法正確的是（　　）


A．飛機在跑道上滑行時若外力全部消失，會逐漸停下來
B．飛機起飛時加速助跑，可獲得更大的慣性，利于升空
C．飛機飛離甲板后，甲板受到水的浮力變小
D．飛機加速升空時，機翼上方的空氣流速快，壓強大
【分析】A、飛機在跑道上滑行時若外力全部消失，會做勻速直線運動；
B、慣性與質量有關，質量不變，慣性不變；
C、艦船處于漂浮狀態，所受浮力等于自身的重力，飛機飛離甲板后，艦船的重力變小，據此可知甲板受到水的浮力的變化情況；
D、流速快的位置，壓強小。
【解答】解：A、飛機在跑道上滑行時若外力全部消失，會做勻速直線運動，故A錯誤；
B、慣性與質量有關，飛機的質量不變，慣性不變，故B錯誤；
C、艦船處于漂浮狀態，所受浮力等于自身的重力，飛機飛離甲板后，艦船的重力變小，甲板受到水的浮力變小，故C正確；
D、飛機加速升空時，機翼上方的空氣流速快，壓強小，故D錯誤。
故選：C。
【點評】本題考查浮力和慣性等知識，是一道綜合題。
6．（3分）在如圖所示的電路中，電源電壓保持不變。閉合開關，將滑動變阻器的滑片由最右端向左移動至中點的過程中（　?。?br />
A．燈泡的亮度變大 B．電流表的示數不變
C．電壓表的示數變小 D．電路的總功率變大
【分析】分析電路圖可知該電路為并聯電路，電壓表測量電源的電壓，電流表測量干路中的電流；當滑動變阻器滑片向左滑動時，接入的阻值變小，利用歐姆定律分析通過滑動變阻器電流的變化；根據并聯電路的特點分析通過燈泡電流的變化和干路電流的變化，根據P＝UI分析總功率的變化。
【解答】解：分析電路圖可知該電路為并聯電路，電壓表測量電源的電壓，電流表測量干路中的電流；
由于電源電壓不變，移動滑片時，電壓表示數不變，故C錯誤；
并聯電路各支路互不影響，移動滑片時，通過燈泡的電流不變，燈泡的亮度不變，故A錯誤；
閉合開關，當滑動變阻器滑片向左滑動時，接入的阻值變小，根據歐姆定律可知，通過滑動變阻器的電流變大，根據并聯電路的電流規律可知，干路中的電流變大，電流表示數變大，故B錯誤；
電源電壓不變，根據P＝UI可知，電路消耗的總功率變大，故D正確。
故選：D。
【點評】此題主要考查了電路的動態分析，知道并聯電路電流和電壓的特點是解題的關鍵。
7．（3分）如圖所示是使用簡單機械勻速提升同一物體的四種方式（不計機械自重和摩擦），其中所需動力最小的是（　　）
A．
B．
C．
D．
【分析】（1）使用斜面時，不計機械自重和摩擦，F(xiàn)s＝Gh，據此求拉力大??；
（2）滑輪組的使用過程中，不計機械自重和摩擦，利用F＝G求F的大??；
（3）圖中滑輪為動滑輪，但動力作用在滑輪軸上，此時的拉力F＝2G；
（4）使用杠桿時，求出動力臂和阻力臂的大小關系，利用杠桿平衡條件得出F大小。
【解答】解：A、圖中為斜面，F(xiàn)1×4m＝G×2m，可得F1＝G；
B、此滑輪組的繩子股數n＝3，不計機械自重和摩擦，此拉力F＝G；
C、此滑輪為動滑輪，但動力作用在滑輪軸上，此時的拉力F＝2G；
D、如圖，

OA：OB＝OC：OD＝1m：（1m+3m）＝1：4，
因?yàn)镕×OB＝G×OA，
所以拉力F＝×G＝G，
綜上所述，使用杠桿D選項的動力最小。
故選：D。
【點評】本題考查學生對杠桿平衡條件和滑輪及滑輪組的綜合理解和運用，利用好“不計機械自重和摩擦”是本題的關鍵。
8．（3分）足球是同學們喜愛的運動。如圖1所示是卡塔爾世界杯賽中，某球員傳球后足球在空中飛行的一段運動軌跡，圖2是該足球落地后彈跳的過程。關于以上兩過程下列說法正確的是（　?。?br />
A．圖1中足球從P點移動至Q點的過程中，球員對球做了功
B．圖1中足球在P點的重力勢能小于Q點的重力勢能
C．圖2中A、C兩點為同一高度，該足球在這兩點機械能相等
D．圖2中足球在從B點移動至D點過程中，足球的動能轉化為重力勢能
【分析】（1）做功的條件：有力，且物體在力的方向上通過距離；
（2）重力勢能的大小與質量、高度有關；
（3）根據圖像分析足球的機械能是否守恒；
（4）動能的大小與質量、速度有關。
【解答】解：A、圖1中足球從P點移動至Q點的過程中，球員沒有對球施加力，所以對球不做功，故A錯誤；
B、圖1中足球在P點的高度小于Q點的高度，足球的質量不變，所以圖1中足球在P點的重力勢能小于Q點的重力勢能，故B正確；
C、由圖可知，足球跳起的高度逐漸變小，這說明足球的機械能是逐漸變小的，該足球在這AC兩點的機械能不相等，故C錯誤；
D、圖2中足球在從B點移動至D點過程中，足球的質量不變，高度變小，重力勢能變小，速度變大，動能變大，是足球的重力勢能轉化為動能，故D錯誤。
故選：B。
【點評】本題考查了動能和重力勢能的轉化、做功的條件、機械能的守恒，屬于基礎題。
9．（3分）如圖是探究電流通過導體時產生熱量的多少與哪些因素有關的實驗裝置。兩個透明容器中密封著等量的空氣，下列說法正確的是（　?。?br />
A．U 形管液面高度變化是因?yàn)?U 形管中液體的溫度發生了變化
B．通電后，乙圖中 A、B 電阻產生的熱量之比是 4：1
C．圖甲的裝置可探究電流通過電阻產生的熱量跟電流大小的關系
D．圖乙的裝置可探究電流通過電阻產生的熱量跟電阻大小的關系
【分析】（1）電流通過導體產生熱量的多少不能直接觀察，但氣體溫度的變化可以通過液面高度差的變化來反映，這種研究方法叫轉換法；
（2）由并聯電路的電流特點結合歐姆定律得出通過左右容器中電阻的電流之比，再利用Q＝I2Rt得出乙圖中A、B電阻產生的熱量之比；
（3）若要探究電流通過導體產生熱量的多少與電流的關系，需要控制導體的電阻和通電時間相同，而改變電流的大小；若要探究電流通過導體產生熱量的多少與電阻的關系，需要控制通過的電流和通電時間相同，而改變電阻的大小。
【解答】解：A、電流通過導體產生的熱量被容器中空氣吸收，氣體受熱膨脹，體積變大，因此會使U形管中液面出現高度差，并不是因?yàn)閁形管中液體的溫度發生了變化，故A錯誤；
B、乙裝置中，右側兩電阻并聯，再與A電阻串聯，由并聯電路的電流特點可知：IA＝IB+I并，三個電阻的阻值相同，因此由歐姆定律可知，IB＝I并＝I，
則IA＝2I，即IA：I＝2：1，根據焦耳定律Q＝I2Rt可知A、B電阻產生的熱量之比為4：1，故B正確；
C、在甲裝置中，左右兩容器中的電阻絲串聯，通過他們的電流與通電時間相同，而左右兩容器中的電阻絲的阻值不同，因此是探究電流產生的熱量與電阻大小的關系，故C錯誤；
D、在乙裝置中，右側容器中的電阻與容器外的電阻并聯后再與左側容器中的電阻串聯，根據串并聯電路的電流特點可知，通過左側容器中電阻的電流大于通過右側容器中電阻的電流，而兩容器中的電阻絲的阻值和通電時間相同，因此是研究電流產生的熱量與電流的關系，故D錯誤。
故選：B。
【點評】此題主要考查的是學生對“電流通過導體產生的熱量與電阻、電流的關系”實驗的理解以及焦耳定律公式的應用，注意控制變量法和轉換法的運用是解決該題的關鍵。
10．（3分）如圖所示是學生常用的一款滾輪書包，其內部沒裝電池。但拖動書包使輪子滾動時，嵌在輪子里的LED燈會發光。以下能反映此現象原理的是（　　）

A． B．
C． D．
【分析】電磁感應現象是閉合電路的一部分導體在磁場中切割磁感線運動時，導體中會有感應電流產生，把機械能轉化為電能；據此分析其工作原理和能量轉化形式。
【解答】解：由題意可知，拖動書包使輪子滾動時，其內部沒裝電池，但嵌在輪子里的LED燈會發光，說明該過程中有電流產生，所以其原理是電磁感應現象；
A、圖中閉合電路的一部分導體做切割磁感線運動能夠產生感應電流，是電磁感應現象，故A正確；
B、圖中的實驗是探究影響電磁鐵磁性大小的因素，故B錯誤；
C、圖中給導體通電，導體會運動，說明通電導體受到磁場力的作用，這是電動機的原理圖，故C錯誤；
D、圖中的實驗是探究磁極間的相互作用規律，故D錯誤。
故選：A。
【點評】本題主要考查了電磁感應原理的應用，明確“書包輪”的工作原理是解答此題的關鍵。
11．（3分）將體積相同材料不同的甲、乙、丙三個實心小球，分別輕輕放入三個裝滿水的相同燒杯中，甲球下沉至杯底、乙球漂浮、丙球懸浮，如圖所示，下列說法中（　?。?br /> ①三個小球的質量大小關系是m甲＞m丙＞m乙
②三個小球受到的浮力大小關系是F甲＝F乙＜F丙
③三個燒杯中的水對燒杯底部的壓強大小關系是p甲＞p乙＞p丙
④三個燒杯底部對桌面的壓強大小關系是p'甲＞p'乙＝p'丙

A．只有①②正確 B．只有②③正確 C．只有③④正確 D．只有①④正確
【分析】（1）甲球下沉至容器底部，乙球漂浮，丙球懸浮，根據物體的浮沉條件分析判斷三個小球密度的關系，由于甲、乙、丙三個實心小球體積相同，根據m＝ρV即可判斷三個小球的質量大小關系；
（2）由圖可確定三個燒杯中的V排關系，然后根據阿基米德原理F?。溅岩篻V排判斷浮力大小關系；
（3）由于三個相同燒杯中都裝滿水，由圖可確定判斷液面升高的關系，從而根據p＝ρgh判斷燒杯底部受到水的壓強的關系；
（4）由于燒杯底部對桌面的壓力等于容器的總重力，則根據相同的燒杯裝滿水的，球的重力關系和排開水的重力關系，先判斷出壓力的關系，進一步即可判斷壓強關系。
【解答】解：①甲球下沉至容器底部，乙球漂浮，丙球懸浮，所以甲球的密度大于水的密度，乙球的密度小于水的密度，丙球的密度等于水的密度，因此三個小球的密度大小關系是：ρ甲＞ρ丙＞ρ乙，根據m＝ρV可知：質量大小關系是m甲＞m丙＞m乙．故①正確。
②由于甲、乙、丙三個實心小球體積相同，則根據圖可知排開水的體積關系：V甲排＝V球，V乙排＜V球，V丙排＝V球，所以V甲排＝V丙排＞V乙排，根據F浮＝ρ液V排g可知：F甲＝F丙＞F乙，故②錯誤。
③因?yàn)槿齻€(gè)相同燒杯中都裝滿水，放入球后燒杯中液面高度不變，根據p＝ρgh可知燒杯底部受到水的壓強相等，即：p甲＝p乙＝p丙，故③錯誤。
④三個相同燒杯中都裝滿水，里面的水的重力G水相等，由于燒杯底部對桌面的壓力等于容器的總重力，則放入物體后對桌面的壓力變化為：F＝G容器+G水+G球﹣G排和G排＝F浮，據此可得：
F′甲＝G容器+G水+G甲﹣G排甲＝G容器+G水+G甲﹣F甲；
F′乙＝G容器+G水+G乙﹣G排乙＝G容器+G水+G乙﹣F乙；
F′丙＝G容器+G水+G丙﹣G排丙＝G容器+G水+G丙﹣F丙；
由于甲球下沉至容器底部，乙球漂浮，丙球懸浮，則G甲＞F甲；G乙＝F乙；G丙＝F丙；
所以F′甲＞F′乙＝F′丙；
由于容器的底面積相同，根據p＝可得：燒杯底部對桌面的壓強的關系是p′甲＞p′乙＝p′丙，故④正確。
故選：D。
【點評】本題考查了學生分析推理的能力，本題中解題的關鍵是由物體在水中所處的狀態判斷其密度和浮力大小的關系、知道燒杯底部對桌面的壓力等于容器的總重力。
12．（3分）如圖甲所示，閉合開關S，將滑動變阻器的滑片P從最右端滑至燈泡L正常發光的位置，在此過程中，電流表示數與兩只電壓表示數的關系如圖乙所示，如下說法錯誤的是（　?。?br />
A．燈泡的額定電壓是9V
B．燈泡的額定功率是5.6W
C．滑動變阻器的最大阻值是45Ω
D．電路的最大功率為8W
【分析】由圖甲可知，燈泡L與滑動變阻器串聯接入電路，電壓表V1測量燈泡兩端的電壓，電壓表V2測量滑動變阻器兩端的電壓，電流表測量電路中的電流。
當滑動變阻器的滑片P從最右端滑至燈泡L正常發光的位置時，滑動變阻器接入電路的阻值變小，根據串聯電路電阻規律可知電路中的總電阻變小，根據歐姆定律可知電路中的電流變大，根據U＝IR可知燈泡兩端的電壓變大，根據串聯電路電壓規律可知滑動變阻器兩端的電壓變小，所以圖乙中電流隨電壓的增大而減小的圖像是電流表示數與電壓表V2示數之間的關系圖像，電流隨電壓的增大而增大的圖像是電流表示數與電壓表V1示數之間的關系圖像。
當滑片P在最右端時，滑動變阻器接入電路的阻值最大，根據歐姆定律可知電路中的電流最小，由圖乙可知電路中的最小電流為0.2A，此時電壓表V2的示數為9V，電壓表V1的示數為1V，根據串聯電路電壓規律可求出電源電壓，根據歐姆定律可求出滑動變阻器的最大阻值；
由圖乙可知，當燈泡正常發光時，電路中的電流為0.8A，此時電壓表V2的示數為3V，根據串聯電路電壓規律可求出燈泡正常發光時的電壓；根據P＝UI可求出燈泡的額定功率；
當電流表示數最大時，燈泡正常發光，根據圖象讀出電壓表V2的示數，再根據串聯電路電壓規律求出燈泡兩端電壓，利用P＝UI求出燈泡的額定功率和電路的最大功率。
【解答】解：由圖甲可知，燈泡L與滑動變阻器串聯接入電路，電壓表V1測量燈泡兩端的電壓，電壓表V2測量滑動變阻器兩端的電壓，電流表測量電路中的電流。
當滑動變阻器的滑片P從最右端滑至燈泡L正常發光的位置時，滑動變阻器接入電路的阻值變小，根據串聯電路電阻規律可知電路中的總電阻變小，根據歐姆定律可知電路中的電流變大，根據U＝IR可知燈泡兩端的電壓變大，根據串聯電路電壓規律可知滑動變阻器兩端的電壓變小，所以圖乙中電流隨電壓的增大而減小的圖像是電流表示數與電壓表V2示數之間的關系圖像，電流隨電壓的增大而增大的圖像是電流表示數與電壓表V1示數之間的關系圖像。
C、當滑片P在最右端時，滑動變阻器接入電路的阻值最大，根據歐姆定律可知電路中的電流最小，由圖乙可知電路中的最小電流為0.2A，此時電壓表V2的示數為9V，電壓表V1的示數為1V，電源電壓U＝UV1+UV2＝1V+9V＝10V，滑動變阻器的最大阻值R滑最大＝＝＝45Ω，故C正確；
AB、由圖乙可知，當燈泡正常發光時，電路中的電流為0.8A，此時電壓表V2的示數為3V，燈泡正常發光時的電壓U額＝U﹣U滑＝10V﹣3V＝7V，
燈泡的額定功率P額＝U額I額＝7V×0.8A＝5.6W，故A錯誤、B正確；
D、電路的最大功率P＝UImax＝10V×0.8A＝8W，故D正確。
故選：A。
【點評】本題主要考查電功率公式的應用，歐姆定律的應用，串聯電路電流、電壓、電阻規律的應用，其中分析圖乙中兩曲線分別表示電流表示數與哪只電壓表示數的關系是解題的關鍵。
二、填空題（本大題共6小題。每空1分。共15分）
13．（2分）我國太陽能光伏發電已經成為實現“低碳減排”的重要措施。太陽能來自太陽內部的核 　聚變　（選填“裂變”或“聚變”）。神舟十三號順利對接空間站，一聲“北京明白”。讓國人振奮、空間站和指揮中心聯系用的是 　電磁　波。

【分析】（1）太陽能是由于太陽內部氫原子核發生聚變釋放出來的；
（2）廣播、電視、移動通信、衛星都是用電磁波傳遞信息的。
【解答】解：（1）太陽能是太陽內部氫原子核在超高溫下發生聚變而釋放出的能量；
（2）由于太空中沒有空氣，聲音無法傳播，所以航天員進入空間站后利用電磁波與地面指揮中心傳遞信息。
故答案為：聚變；電磁。
【點評】本題考查電磁波的應用以及太陽能中發生的核能種類，難度不大。
14．（4分）中華茶文化源遠流長，請完成下列物理知識：
（1）炒茶時，通過加熱使茶葉中的水分快速 　汽化?。ㄌ钗飸B(tài)變化名稱）。
（2）泡茶時，茶葉隨水而動，說明力可以改變物體的 　運動狀態　。
（3）聞茶時，茶香四溢，說明分子 　不停地做無規則運動　。
（4）觀茶時，通過透明的玻璃茶壺看到茶葉“變大了”，這是光的 　折射　造成的。
【分析】（1）物質由液態變成氣態的過程叫汽化。汽化分為蒸發和沸騰兩種方式。汽化過程吸收熱量。
（2）力可以改變物體的運動狀態。
（3）擴散現象表明組成物質的分子在不停地做無規則運動。
（4）放大鏡原理，當物距小于焦距時，物體通過凸透鏡成正立、放大的虛像。
【解答】解：（1）通過加熱使新鮮茶葉中的水溫度升高，快速水分的汽化。
（2）用熱水沖泡茶葉時，茶葉隨水而動，說明力可以改變物體的運動狀態。
（3）用開水沖泡后茶香四溢，人能聞到茶香，這是擴散現象，說明組成物質的分子在不停地做無規則運動。
（4）杯子加入水，相當于一個凸透鏡，透過水杯看到的是茶葉正立、放大的虛像。本質上是當物距小于焦距時，物體通過凸透鏡成正立、放大的虛像，凸透鏡成像的原理是光的折射。
故答案為：（1）汽化；（2）運動狀態；（3）不停地做無規則運動；（4）折射。
【點評】本題考查的是物理知識在日常生活中的應用，體現了物理知識和生活實際的聯系，充分體現了物理來源于生活，服務于社會的理念。
15．（3分）冬天人的皮膚干燥，小紅穿著紅色的化纖材料衣服時，皮膚與衣服不斷摩擦，使衣服帶上電，帶電的衣服容易粘上灰塵，是由于帶電體具有 　吸引輕小物體　的性質；通過拍打衣服灰塵就可以掉落，是由于灰塵具有 　慣性　。小紅查閱資料了解到部分不同物質的原子核對電子束縛能力強弱的排序（如圖所示），毛衣與梳子摩擦，梳子將帶 　負　電。

【分析】（1）帶電體能吸引輕小物質。
（2）任何物質都有保持原來運動狀態的性質，這就是慣性。
（3）根據圖示中不同物質的原子核對電子束縛能力強弱的排序，可知毛衣與梳子摩擦，梳子將帶哪種電荷電。
【解答】解：（1）皮膚與衣服不斷摩擦，使衣服帶上電，由于帶電體具有吸引輕小物體的特點，故能吸引灰塵；
（2）當用手拍打衣服時，由于慣性，灰塵要保持原來靜止的狀態，而衣服受力由靜止變?yōu)榱诉\(yùn)動，故衣服和灰塵分開而被拍掉；
（3）由圖知，梳子原子的原子核對電子束縛能力強，毛衣原子的原子核對電子束縛能力弱，毛衣與梳子摩擦，毛衣將失去電子帶正電，梳子將得到電子帶負電。
故答案為：吸引輕小物體；慣性；負。
【點評】本題考查了帶電體的特性、慣性，摩擦起電等知識，屬于基礎題。
16．（2分）把標有“6V 3W”的甲燈泡和“3V 3W”的乙燈泡串聯接入電路中，在保證安全使用的情況下讓其中一個燈泡正常發光，忽略溫度對燈絲電阻的影響，則電源兩端電壓是 　7.5　V，此時兩燈消耗的實際功率之比為 　4：1　。
【分析】根據P＝求出兩燈泡的電阻，根據P＝UI求出兩燈泡的額定電流，根據串聯電路的電流特點結合題意求出電路中的電流，根據歐姆定律得出電源兩端電壓，根據P＝I2R求出兩燈消耗的實際功率之比。
【解答】解：由P＝可得，兩燈泡的電阻分別為R1＝＝＝12Ω；
R2＝＝＝3Ω；
兩燈泡的額定電流分別為I1＝＝＝0.5A，I2＝＝＝1A，
因串聯電路中各處的電流相等，且一個燈泡正常發光，所以，電路中的電流I＝I1＝0.5A；
因串聯電路中總電阻等于各分電阻之和，則電源兩端電壓U＝IR串＝0.5A×（12Ω+3Ω）＝7.5V；
所以，根據P＝I2R可知兩燈消耗的功率之比P1：P2＝R1：R2＝12Ω：3Ω＝4：1。
故答案為：7.5；4：1。
【點評】本題考查了串聯電路的特點和電功率公式、歐姆定律的綜合應用，正確得出電路中的電流是關鍵。
17．（2分）如圖是小聰同學利用水、彈簧測力計和金屬塊測量某液體密度的情景。根據圖中信息可知，金屬塊在水中受到的浮力是 　2　N。所測液體的密度是 　1.2×103　kg/m3。

【分析】先確定彈簧測力計的分度值，再根據指針位置讀數，可得金屬塊的重力；
根據稱重法測浮力，由甲、乙兩圖求出金屬塊在水中受到的浮力；
利用阿基米德原理求出金屬塊排開水（另一種液體）的體積，根據甲、丙兩圖可得金屬塊浸沒在另一種液體中受到的浮力，再利用阿基米德原理求液體的密度。
【解答】解：由圖甲可知，彈簧測力計分度值為0.2N，彈簧測力計的示數為4.8N，則金屬塊的重為4.8N；
根據稱重法測浮力，由甲、乙兩圖可得物塊浸沒在水中受到的浮力為：F浮水＝G﹣F示乙＝4.8N﹣2.8N＝2N；
根據阿基米德原理，金屬塊排開水（另一種液體）的體積：
V排＝＝＝2×10﹣4m3，
根據甲、丙兩圖可得金屬塊浸沒在另一種液體中受到的浮力：
F浮液＝G﹣F示丙＝4.8N﹣2.4N＝2.4N，
由阿基米德原理F?。紾排＝ρ液V排g可得另一種液體的密度：
ρ液＝＝＝1.2×103kg/m3。
故答案為：2；1.2×103。
【點評】本題考查了阿基米德原理、稱重法測浮力的應用，以及彈簧測力計的讀數方法，靈活應用阿基米德原理F?。紾排＝ρ液V排g是關鍵。
18．（2分）如圖是兩擋電飯鍋內部加熱部分的簡化電路圖。R1、R2均為發熱電阻。將開關S置于1、2兩位置時，電飯鍋處于不同的擋位，當開關S置于2位置時，電飯鍋處于 　低溫?。ㄟx填“高溫”或“低溫”）擋，有一次小明只讓該電飯鍋單獨工作，電能表轉盤轉了50轉用時60s，電能表參數如圖所示，電飯鍋的實際加熱功率是 　1000　W。

【分析】分析開關轉換時電路的連接，由電阻的串聯和公式P＝可知擋位變化；
3000r/kW?h表示的是電路中每消耗1kW?h的電能，電能表轉盤轉過的圈數是3000轉，求出轉盤轉過50轉時電路中消耗的電能，然后根據求出電飯鍋的實際加熱功率。
【解答】解：當開關S置于1擋時，電阻R2短路，為R1的簡單電路，當開關S置于2擋時，兩電阻串聯，由串聯電阻總電阻大于其中任一電阻，根據P＝可知，開關S置于1擋時，電路的電阻較小，電功率較大，因此電飯鍋處于高溫?fù)?；?dāng)開關S置于“2“擋時，電路的電阻較大，所以當開關S置于“2“擋時，為保溫?fù)酰?br /> 3000r/kW?h表示的是電路中每消耗1kW?h的電能，電能表轉盤轉過的圈數是3000轉，轉盤轉過50轉時，電路消耗電能為：W＝kW?h＝kW?h；
用電器的功率：＝1kW＝1000W。
故答案為：低溫；1000。
【點評】本題考查了串聯電路的特點、電功率公式的應用等，屬于基礎性題目。
三、作圖、實驗探究題（19、20每題2分，其他題每空1分，共25分）
19．（2分）如圖甲所示是一個磁懸浮地球儀，球體內有一個條形磁體。其磁場方向與地磁場磁場方向相同，下方環形底座內有一個電磁鐵。通過磁極間的相互作用使地球儀懸浮在空中。圖乙是其內部結構示意圖。請?jiān)趫D中標出：

（1）開關閉合后，電磁鐵的磁感線方向；
（2）電源的“+、﹣”極。
【分析】（1）先確定地磁的南北極，由題知，球體內條形磁體的磁場方向與地磁場磁場方向相同，可知電磁鐵的磁極；磁體周圍的磁感線從N極出發，回到S極。
（2）知道了電磁鐵的磁極，結合螺線管的繞法，根據安培定則判斷電源的正負極。
【解答】解：（1）由題知，球體內條形磁體的磁場方向與地磁場磁場方向相同，地球地理上的上北下南，又因?yàn)榈卮拍蠘O在地理北極附近，地磁北極在地理南極附近，所以條形磁體的上端的S極，下端是N極，因?yàn)榈厍騼x懸浮，所以條形磁體和電磁鐵相互靠近的部分為同名磁極，則電磁鐵的上端是N極，下端是S極，根據磁體周圍的磁感線從N極出發，回到S極，所以圖中磁感線方向從上到下；
（2）根據安培定則，可以判斷電流從下端進入電磁鐵，從上端流出，所以電源的下端是正極，上端是負極。
如圖所示：

【點評】球體內有一個條形磁體，其磁場方向與地磁場磁場方向相同，這是本題的突破口，地磁南極在地理北極附近，地磁北極在地理南極附近，判斷地磁北極在下面，所以條形磁體的N極在下面。
20．（2分）“節約用水，人人有責”。如圖甲是用水后及時關閉水龍頭時的情景，水龍頭手柄看作是一個杠桿，向下按關水，請你在圖乙所示的示意圖中畫出阻力臂L2，并畫出施加在A點的最小動力F1。

【分析】根據杠桿平衡的條件，F(xiàn)1×L1＝F2×L2，在杠桿中的阻力、阻力臂一定的情況下，要使所用的動力最小，必須使動力臂最長。而在通常情況下，連接杠桿中支點和動力作用點這兩點所得到的線段最長，據此可解決此題。
【解答】解：過O點作阻力F2的垂線，即為阻力F2對支點O的力臂L2；
根據杠桿平衡的條件，F(xiàn)1×L1＝F2×L2，在杠桿中的阻力、阻力臂一定的情況下，要使所用的動力最小，必須使動力臂最長。由圖可知，OA為最長動力臂時，動力最小，阻力的方向已標出，所以動力的方向應該向下，連接支點O與A點，過A點作OA的垂線就得到在A點施加的最小動力F1，如下圖所示：

【點評】根據杠桿的平衡條件，要使杠桿上的力最小，必須使該力的力臂最大，而力臂最大時力的作用點一般離杠桿的支點最遠，所以在杠桿上找到離杠桿支點最遠的點即力的作用點，這兩點的連線就是最長的力臂，過力的作用點作垂線就是最小的力。
21．（4分）圖甲是小峰在標準大氣壓下“探究固體熔化時溫度的變化規律”的實驗裝置。
（1）實驗前按　自下而上?。ㄟx填“自上而下”或“自下而上”）的順序組裝器材。
（2）實驗中，某時刻溫度計的示數如圖乙所示，該物質此時的溫度是　﹣2　℃。
（3）圖丙是小峰根據記錄的數據繪制的溫度隨時間變化規律的圖象，由圖象可知該物質在熔化過程中吸收熱量，溫度不變，內能　增加?。ㄟx填“增加”“減少”或“不變”）。
（4）由丙圖可知，該物質在固態時的比熱容是　2.1×103　J/（kg?℃）[c液＝4.2×103J/（kg?℃）]。
（5）試管中的固體完全熔化后，若持續加熱，燒杯中的水沸騰時，試管中的液體　不會?。ㄟx填“會”或“不會”）沸騰。
【分析】（1）實驗時，需要用酒精燈的外焰加熱，所以要先調整好鐵圈的高度，然后根據溫度計的使用規則固定好其位置；
（2）根據溫度計的分度值讀數，溫度在0℃以上，分度值為1℃；
（3）由圖象可知該物質熔化過程中吸收熱量，內能增大，溫度保持不變；
（4）由圖可知，該物質在0﹣2min時間內處于固態，由于在相同的時間內吸收的熱量相同，可求在1min內吸收的熱量，然后利用吸熱公式求出固態下的比熱容；
（5）液體沸騰的條件是溫度達到沸點，并且不斷吸熱。
【解答】解：（1）酒精燈需用外焰加熱，所以要先放好酒精燈，再固定鐵圈的高度；而溫度計的玻璃泡要全部浸沒到液體中，且不能碰到容器壁和容器底，所以放好燒杯后，再調節溫度計的高度，因此必須按照自下而上的順序進行。
（2）由圖乙可知，溫度在0℃以下，分度值為1℃，故物質此時的溫度是為﹣2℃；
（3）由圖丙可知，該物質在熔化過程中，吸收熱量，內能增大，溫度不變，故該物質是晶體，熔化過程中處于固液共存態；
（4）從圖象可知，該物質在0﹣2min時間內處于固態，溫度從﹣3℃升高到0℃，溫度升高了3℃，物質在固態時所吸收的熱量Q固＝c固m×3℃；在第6﹣10min時間物質處于液態，溫度從0℃升高到3℃，溫度升高了3℃．則物質在液態時所吸收的熱量Q液＝c液m×3℃；由于物質的質量不變，在相同時間內吸收的熱量相等，即2Q固＝Q液，2c固m×3℃＝c液m×3℃，
則c固＝c液＝×4.2×103J/（kg?℃）＝2.1×103J/（kg?℃）。
固態時比熱容為2.1×103J/（kg?℃）。
（5）當大燒杯中的水沸騰后，盡管不斷吸熱，但燒杯中的水溫度不再升高，保持水的沸點溫度不變；小試管中的水從大燒杯中吸熱，溫度達到水的沸點后，就和燒杯中的水的溫度一樣，就不能從燒杯中繼續吸熱，這時雖然達到了沸點，但不能吸收熱量，所以不會沸騰。
故答案為：（1）自下而上；（2）﹣2；（3）增加；（4）2.1×103；（4）不會。
【點評】像這類實驗題主要考查這樣幾個方面：①實驗數據的分析，判斷晶體還是非晶體，繪制溫度﹣﹣時間圖象，找出熔點或凝固點；
②判斷某個時間段物質所處的狀態，熔化前固態，熔化過程中固液共存，熔化后液態；
③實驗中需改進的地方，一般?？伎s短加熱時間的方法，也是從燒杯加蓋、火焰、水量方面考慮。
22．（5分）（1）小明同學進行“探究平面鏡成像的特點”的實驗：

①實驗裝置如圖甲所示，還需要的測量工具是 　刻度尺　。
②小明在做實驗時，發現無論怎樣移動蠟燭B，都無法與蠟燭A的像重合，仔細觀察后，他發現玻璃板沒有與桌面垂直，若將玻璃板向左傾斜，如圖乙所示，觀察到蠟燭A的像大致在圖中 　A1?。ㄟx填“A1”“A2”或“A3”）位置。
（2）圖丙為探究凸透鏡成像規律的實驗裝置。當蠟燭、凸透鏡和光屏處于如圖丙所示位置時，可在光屏上得到清晰等大的像。保持凸透鏡位置不變。將蠟燭向右移動到35cm刻度線處。此時可將光屏向 　右?。ㄟx填“左”或“右”）移動適當距離能再次得到清晰的倒立、　放大　的實像；若不移動光屏，可在燭焰和透鏡之間放置一個適當?shù)?　遠視眼鏡片　（選填“近視眼鏡片”或“遠視眼鏡片”）也能在光屏上得到一個清晰的像。
【分析】（1）①測量像與物到平面鏡的距離，需要刻度尺；
②平面鏡所成的像與物體關于鏡面對稱；
（2）根據u＝v＝2f，成倒立等大的實像，據此確定焦距；根據2f＞u＞f，v＞2f，成倒立、放大的實像；遠視眼鏡片是凸透鏡，凸透鏡對光線具有會聚作用。
【解答】解：（1）①測量像與物到平面鏡的距離，需要刻度尺；
②蠟燭A的像和蠟燭A大小相等，像和蠟燭到平面鏡的距離相等，像和物體的連線與鏡面垂直，即平面鏡所成的像與物體關于鏡面對稱，故觀察到蠟燭A的像的大致位置在圖中的A1位置；
（2）圖丙為探究凸透鏡成像規律的實驗裝置。當蠟燭、凸透鏡和光屏處于如圖丙所示位置時，可在光屏上得到清晰等大的像，此時u＝v＝20.0cm，根據u＝v＝2f，成倒立等大的實像，故凸透鏡的焦距為f＝10.0cm；將蠟燭向右移動到35cm刻度線處，此時u＝50cm﹣35cm＝15cm，大于一倍焦距，小于二倍焦距，像距大于二倍焦距，可將光屏向右移動適當距離能再次得到清晰的倒立、放大的實像；若不移動光屏，可在燭焰和透鏡之間放置一個適當?shù)倪h(yuǎn)視眼鏡片，遠視眼鏡片是凸透鏡，凸透鏡對光線具有會聚作用，可以將光線提前會聚成像，故也能在光屏上得到一個清晰的像。
故答案為：（1）①刻度尺；②A1；（2）右；放大；遠視眼鏡片。
【點評】本題考查了探究平面鏡成像的特點和探究凸透鏡成像的規律實驗，屬于實驗基本能力考查。
23．（4分）小樂在看冬奧會冰壺比賽時，發現運動員穿的兩只鞋的鞋底材質不同，一只是用較光滑的塑料制成的，另一只是用較粗糙的橡膠制成的，如圖甲。小樂認為兩只鞋的鞋底摩擦力可能不同，于是找來一個木塊，在木塊的上下兩面分別貼上一層橡膠和一層較光滑的塑料，探究滑動摩擦力的大小與接觸面粗糙程度的關系。

（1）小樂先把木塊的橡膠面朝下，如圖乙所示，用彈簧測力計水平拉動木塊在水平木板上做 　勻速直線　運動，并觀察彈簧測力計的示數。
（2）然后把木塊的塑料面朝下，如圖丙所示，重復剛才的實驗，比較兩次測力計的示數可以得到初步實驗結論：　壓力　相同時，接觸面越粗糙，滑動摩擦力越大。小樂從資料中知道，冰壺比賽時，運動員一只鞋是蹬冰鞋，另一只鞋是滑行鞋。結合實驗結論，小樂判斷出塑料底的鞋是用來 　滑行　（選填“蹬冰”或“滑行”）的。
（3）實驗中他沒有選擇兩個木塊，而是在同一木塊的兩面貼上不同材料進行實驗，用到的實驗方法是 　控制變量法　。
【分析】（1）根據二力平衡的條件分析；
（2）（3）影響滑動摩擦力大小因素有兩個：壓力大小和接觸面的粗糙程度，研究與其中一個因素的關系時，要控制另外一個因素不變，據此分析回答。
【解答】解：（1）小樂先把木塊的橡膠面朝下，如圖乙所示，用彈簧測力計水平拉動木塊在水平木板上做勻速直線運動運動，木塊在水平方向上受到平衡力的作用，根據二力平衡的條件，彈簧測力計的示數等于摩擦力的大??；
（2）然后把木塊的塑料面朝下，如圖丙所示，重復剛才的實驗，比較兩次測力計的示數可以得到初步實驗結論：壓力相同時，乙中接觸面粗糙，測力計示數大，故得出壓力相同時，接觸面越粗糙，滑動摩擦力越大；因塑料冰鞋較光滑，判斷出塑料底的鞋是用來滑行的。
（3）實驗中他沒有選擇兩個木塊，而是在同一木塊的兩面貼上不同材料進行實驗，目的是控制壓力相同，用到的實驗方法是控制變量法。
故答案為：（1）勻速直線；（2）壓力；滑行；（3）控制變量法。
【點評】本題探究滑動摩擦力的大小與哪些因素有關，考查實驗原理及控制變量法的運用，體現了對過程和方法的考查。
24．（8分）某物理實驗小組用“伏安法”測量未知電阻Rx的阻值，實驗電路如圖甲所示。

（1）圖甲中有一根導線連接錯誤，請你在錯誤的導線上打“×”，并畫出正確的導線（導線不得交叉）。閉合開關S前，應將滑動變阻器的滑片移到最 　右　端（填“左”或“右”）。
（2）閉合開關后，發現電流表無示數，電壓表有示數且接近3V，則電路故障的原因可能是 　未知電阻Rx斷路　。
（3）排除故障后，當滑片移到某一位置時，電壓表示數為1.6V，電流表示數如圖乙所示，其讀數為 　0.16　A，則電阻Rx＝　10　Ω。接下來要測量多組實驗數據，目的與下列哪個實驗中多次測量的目的相同？　A　。
A.測量物體的長度
B.測量小燈泡的電阻
C.探究電流與電阻的關系
（4）實驗中電流表突然損壞，小組同學經過討論設計了一種實驗方案，也可測出Rx的阻值。電路如圖丙所示，電源電壓未知且恒定不變，a、b為滑動變阻器左右兩個端點，滑動變阻器最大阻值為R0，請你把以下測量步驟補充完整。
①閉合開關S，滑片P移到a端時，讀出電壓表示數為U1。
②閉合開關S，　滑片P移到b端時　，讀出電壓表示數為U2。
③待測電阻Rx＝　?R0　。（用已知和測量出的物理量符號表示）
【分析】（1）根據電源電壓確定電壓表量程，將電壓表并聯在未知電阻Rx的兩端；為了保護電路，閉合開關S前，應將滑動變阻器的滑片移到阻值最大處；
（2）閉合開關后，發現電流表無示數，說明電路可能斷路；電壓表有示數且接近3V，說明電壓表與電源連通，則與電壓表并聯的電路以外的電路是完好的，則與電壓表并聯的電路斷路了；
（3）根據電流表選用量程確定分度值讀數，利用R＝求出電阻Rx的阻值；為了減小誤差，應多次測量取平均值；
（4）用電壓表分別測量出電源電壓和滑動變阻器的最大電阻連入電路中時未知電阻兩端的電壓，根據串聯電路的規律和歐姆定律求出未知電阻的大小。
【解答】解：（1）由圖甲可知，電源為兩節干電池串聯，即3V，故電壓表選用小量程并聯在未知電阻Rx的兩端，如下圖所示：
；
為了保護電路，閉合開關S前，應將滑動變阻器的滑片移到阻值最大處，即最右端；
（2）閉合開關后，發現電流表無示數，說明電路可能斷路；電壓表有示數且接近3V，說明電壓表與電源連通，則與電壓表并聯的電路以外的電路是完好的，則與電壓表并聯的電路斷路了，即電路故障的原因可能是未知電阻Rx斷路；
（3）排除故障后，當滑片移到某一位置時，電壓表示數為1.6V，電流表示數如圖乙所示，電流表選用小量程，分度值0.02A，其示數為0.16A，則電阻Rx＝＝＝10Ω；
用“伏安法”測量未知電阻Rx的阻值實驗中，為了減小誤差，應多次測量取平均值；
A、測量物體的長度，進行多次測量的目的是求平均值，減小誤差；
B、測量小燈泡的電阻實驗中，進行多次測量的目的是探究燈泡亮度與燈泡電阻的關系；
C、探究電流與電阻的關系實驗中，進行多次測量的目的是探究當電壓一定時，電流與電阻的關系；
故選：A；
（4）實驗步驟：
①閉合開關S，滑片P移到a端時，讀出電壓表示數為U1；
②閉合開關S，滑片P移到b端時，讀出電壓表示數為U2；
③在步驟①中，電路為只有未知電阻的簡單電路，電壓表測電源電壓U1；
在步驟②中，滑動變阻器的最大電阻與定值電阻串聯，電壓表測未知電阻兩端的電壓，由串聯電路電壓的規律，滑動變阻器的電壓為：
U滑＝U1﹣U2，由歐姆定律，電路中的電流：
I＝＝，
根據串聯電路的規律和歐姆定律得未知電阻：
Rx＝＝＝?R0。
故答案為：（1）見解答圖；右；（2）未知電阻Rx斷路；（3）0.16；10；A；（4）②滑片P移到b端時；③?R0。
【點評】本題用“伏安法”測量未知電阻Rx的阻值實驗，考查了電路連接、電路故障、電流表讀數、電阻的計算、多次實驗的目的及設計實驗方案測電阻的能力。
四、計算題（本大題包括3個小題，25題6分.26題10分.27題8分，共24分，解答時應寫出必要的文字說明、公式和重要的計算步驟，只寫出最后答案的不能得分)
25．（6分）我國已經從餐飲廢油（俗稱“地溝油”）中成功提煉出供飛機使用的生物航空煤油（以下簡稱生物航煤），其熱值與傳統的航空煤油熱值相當，是一種綠色環保的能源。興趣小組想知道生物航煤熱值的大小，于是完全燃燒了0.7kg的生物航煤給水加熱，將40kg的水從20℃加熱到70℃，該加熱裝置的熱效率為30%。已知水的比熱容是4.2×103J/（kg?℃）。求：
（1）此過程中水吸收的熱量；
（2）此過程中生物航煤完全燃燒放出的熱量；
（3）生物航煤的熱值。
【分析】（1）知道水的質量、比熱容，水的初溫和末溫，利用吸熱公式求水吸收的熱量；
（2）知道加熱裝置的熱效率，根據η＝求出生物航煤完全燃燒放出的熱量；
（3）生物航煤的熱值q＝。
【解答】解：（1）水吸收的熱量：
Q吸＝cm（t﹣t0）＝4.2×103J/（kg?℃）×40kg×（70℃﹣20℃）＝8.4×106J；
（2）根據η＝知生物航煤完全燃燒放出的熱量：
Q放＝＝＝2.8×107J；
（3）生物航煤的熱值：
q＝＝＝4×107J/kg。
答：（1）此過程中水吸收的熱量為8.4×106J；
（2）此過程中生物航煤完全燃燒放出的熱量為2.8×107J；
（3）生物航煤的熱值為4×107J/kg。
【點評】本題考查了吸熱公式、效率公式、熱值定義式的應用，屬于基礎題目。
26．（10分）體重為800N、雙腳與地面的接觸面積為400cm2的小宇用如圖甲所示的滑輪組提升物體M。已知被提升的物體M重為900N，人加在繩子自由端的拉力F將物體M以0.4m/s的速度勻速提升到8m的高度，拉力做的功W隨時間t的變化圖像如圖乙所示。不計鋼絲繩的重力、摩擦力。求：
（1）滑輪組提升重物所做的有用功和拉力的功率。
（2）動滑輪的重力。
（3）小宇勻速提升物體M時地面的壓強。

【分析】（1）已知物體M的重力和提升的高度，根據W＝Gh求出滑輪組提升重物所做的有用功；知道物體M勻速提升的高度和速度，根據t＝求出物體上升的時間即為拉力F作用的時間，再根據圖乙讀出此時拉力做的總功，根據P＝得到拉力的功率；
（2）由圖甲可知，n＝2，根據s＝nh可得繩子自由端移動的距離，根據W＝Fs計算繩端的拉力；在不計繩子的重、摩擦?xí)r，根據F＝（G+G動）計算出動滑輪的重力；
（3）據圖甲能看出有兩端繩子吊著動滑輪，故應該費2倍的距離，所以結合公式W＝Fs可以計算出繩子自由端的拉力，小宇勻速提升物體M時對地面的壓力等于自身的重力減去繩子的拉力，利用p＝求出人對地面的壓強。
【解答】解：（1）有用功：W有＝Gh＝900N×8m＝7200J；
物體上升的時間即拉力F作用的時間t＝＝20s，
由圖乙可知，拉力F做的總功W總＝8000J，
拉力的功率P＝＝400W；
（2）由圖甲可知，n＝2，所以繩子自由端移動的距離：s＝2×8m＝16m；
根據W總＝Fs可得，拉力：F＝＝500N；
不計鋼絲繩的重、摩擦力大小，由F＝（G+G動）得，
動滑輪的重力為：G動＝nF﹣G＝2×500N﹣900N＝100N；
（3）提升重物時，人對地面的壓力：F壓＝G人﹣F＝800N﹣500N＝300N，
人對地面的壓強：p＝＝7500Pa。
答：（1）滑輪組提升重物所做的有用功是7200J；拉力的功率是400W；
（2）動滑輪的重力是100N；
（3）小宇勻速提升物體M時地面的壓強是7500Pa。
【點評】本題考查功、功率和壓強的計算，以及速度公式的應用，從圖中獲取有用的信息是關鍵。
27．（8分）如圖是某個實驗小組設計的光照自動控制系統，已知控制電路的電源電壓U1＝6V，滑動變阻器R1的最大阻值為80Ω，電磁鐵線圈電阻忽略不計，當通過線圈的電流達到0.1A時電磁鐵恰好能吸合銜鐵，R2是光敏電阻，它的阻值與光照強度E的關系如表所示（光照強度E的單位是：勒克斯，符號Lx；光越強，光照強度越大）；工作電路電源電壓U2＝12V，定值電阻R＝10Ω，指示燈L上標有“12V 6W”字樣。問：
光照強度E/Lx
0.5
1
1.5
2
2.5
3
6
R2阻值/Ω
60
30
20
15
12
10
5
（1）指示燈L正常工作時的電流是多少？
（2）閉合開關S1滑片P移到滑動變阻器中點，電磁鐵恰好吸合銜鐵時的光照強度E0是多少？
（3）調節滑動變阻器R1的電阻為50Ω，閉合開關S1，若光照強度保持3Lx不變，則工作電路通電10s消耗的電能是多少？

【分析】（1）已知指示燈L上標有“12V 6W”字樣，根據P＝UI可得指示燈L正常工作時的電流；
（2）閉合開關S1，控制電路中R1和R2串聯，滑片P移到變阻器中點，當通過線圈的電流達到0.1A時電磁鐵恰好能吸合銜鐵，
根據歐姆定律的變形式計算電路總電阻，根據串聯電路的電阻特點計算光敏電阻阻值，從表格找出對應的光照強度；
（3）由表格數據可知，光照強度與光敏電阻R2阻值的關系，得出光照強度保持3Lx不變時光敏電阻的阻值，根據歐姆定律得出控制電路的電流值，并分析工作電路的電路連接方式，根據W＝t計算工作電路通電10s消耗的電能。
【解答】解：（1）指示燈L上標有“12V 6W”字樣，根據P＝UI可得指示燈L正常工作時的電流是IL＝＝＝0.5A；
（2）閉合開關S1，控制電路中R1和R2和電磁鐵串聯，電磁鐵線圈電阻忽略不計，滑片P移到滑動變阻器中點，當通過線圈的電流達到0.1A時電磁鐵恰好能吸合銜鐵，由歐姆定律可得此時電路總電阻。
串聯電路總電阻等于各分電阻之和，
光敏電阻的阻值，
從表格中看出，電磁鐵恰好吸合銜鐵時的光照強度是1.5Lx。
（3）調節滑動變阻器R1的電阻為50Ω，閉合開關S1，若光照強度保持3Lx不變，由表格數據知，光敏電阻R2'＝10Ω。
此時控制電路中的電流，電磁鐵吸合銜鐵，工作電路中只有R接入電路中工作；
工作電路通電10s消耗的電能W＝t＝×10s＝144J。
答：（1）指示燈L正常工作時的電流是0.5A；
（2）閉合開關S1，滑片P移到滑動變阻器中點，電磁鐵恰好吸合銜鐵時的光照強度是1.5Lx；
（3）調節滑動變阻器R1的電阻為50Ω，閉合開關S1，若光照強度保持3Lx不變，則工作電路通電10s消耗的電能是144J。
【點評】本題考查串聯電路特點、歐姆定律、電功率公式、電功公式的靈活運用。
