2023年北京市中考物理模擬押題密卷（含答案）

這是一份2023年北京市中考物理模擬押題密卷（含答案），共28頁。

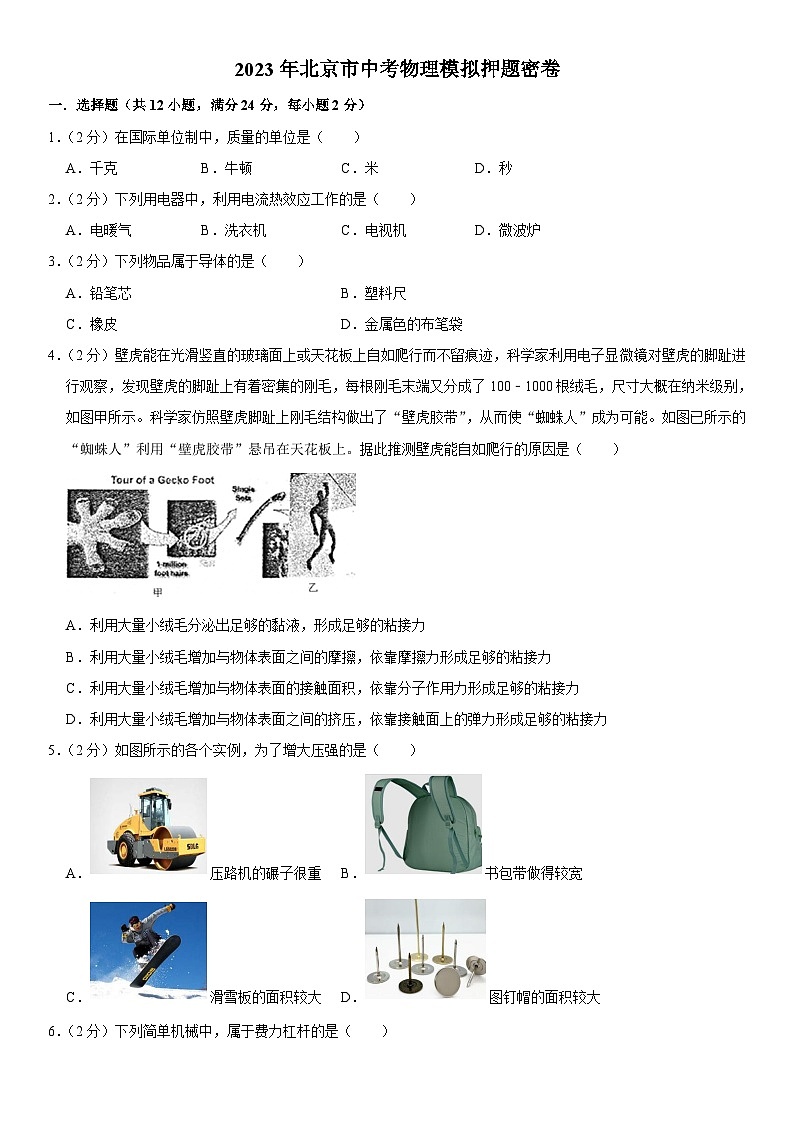

?2023年北京市中考物理模擬押題密卷
一．選擇題（共12小題，滿分24分，每小題2分）
1．（2分）在國際單位制中，質量的單位是（　?。?br /> A．千克 B．牛頓 C．米 D．秒
2．（2分）下列用電器中，利用電流熱效應工作的是（　?。?br /> A．電暖氣 B．洗衣機 C．電視機 D．微波爐
3．（2分）下列物品屬于導體的是（　?。?br /> A．鉛筆芯 B．塑料尺
C．橡皮 D．金屬色的布筆袋
4．（2分）壁虎能在光滑豎直的玻璃面上或天花板上自如爬行而不留痕跡，科學家利用電子顯微鏡對壁虎的腳趾進行觀察，發現壁虎的腳趾上有著密集的剛毛，每根剛毛末端又分成了100﹣1000根絨毛，尺寸大概在納米級別，如圖甲所示?？茖W(xué)家仿照壁虎腳趾上剛毛結構做出了“壁虎膠帶”，從而使“蜘蛛人”成為可能。如圖已所示的“蜘蛛人”利用“壁虎膠帶”懸吊在天花板上。據此推測壁虎能自如爬行的原因是（　?。?br />
A．利用大量小絨毛分泌出足夠的黏液，形成足夠的粘接力
B．利用大量小絨毛增加與物體表面之間的摩擦，依靠摩擦力形成足夠的粘接力
C．利用大量小絨毛增加與物體表面的接觸面積，依靠分子作用力形成足夠的粘接力
D．利用大量小絨毛增加與物體表面之間的擠壓，依靠接觸面上的彈力形成足夠的粘接力
5．（2分）如圖所示的各個實例，為了增大壓強的是（　?。?br /> A．壓路機的碾子很重 B．書包帶做得較寬
C．滑雪板的面積較大 D．圖釘帽的面積較大

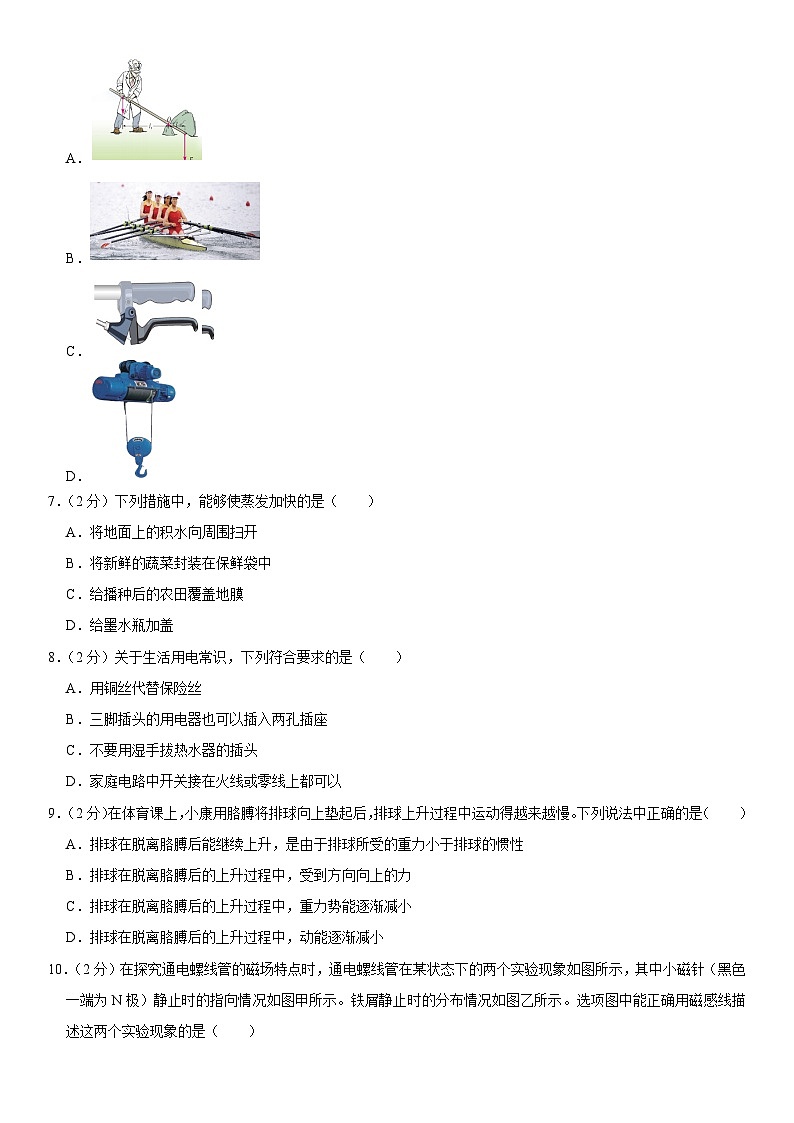

6．（2分）下列簡單機械中，屬于費力杠桿的是（　　）
A．
B．
C．
D．
7．（2分）下列措施中，能夠使蒸發加快的是（　　）
A．將地面上的積水向周圍掃開
B．將新鮮的蔬菜封裝在保鮮袋中
C．給播種后的農田覆蓋地膜
D．給墨水瓶加蓋
8．（2分）關于生活用電常識，下列符合要求的是（　?。?br /> A．用銅絲代替保險絲
B．三腳插頭的用電器也可以插入兩孔插座
C．不要用濕手拔熱水器的插頭
D．家庭電路中開關接在火線或零線上都可以
9．（2分）在體育課上，小康用胳膊將排球向上墊起后，排球上升過程中運動得越來越慢。下列說法中正確的是（　?。?br /> A．排球在脫離胳膊后能繼續上升，是由于排球所受的重力小于排球的慣性
B．排球在脫離胳膊后的上升過程中，受到方向向上的力
C．排球在脫離胳膊后的上升過程中，重力勢能逐漸減小
D．排球在脫離胳膊后的上升過程中，動能逐漸減小

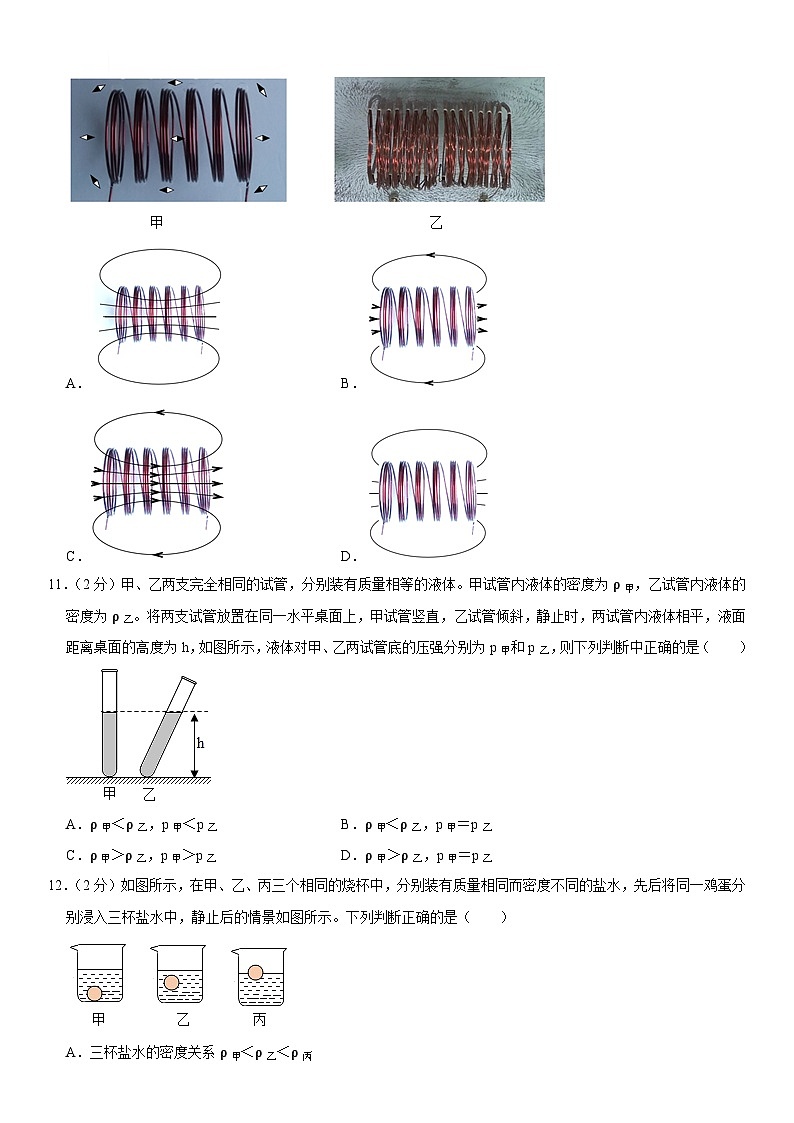

10．（2分）在探究通電螺線管的磁場特點時，通電螺線管在某狀態下的兩個實驗現象如圖所示，其中小磁針（黑色一端為N極）靜止時的指向情況如圖甲所示。鐵屑靜止時的分布情況如圖乙所示。選項圖中能正確用磁感線描述這兩個實驗現象的是（　?。?br />
A． B．
C． D．
11．（2分）甲、乙兩支完全相同的試管，分別裝有質量相等的液體。甲試管內液體的密度為ρ甲，乙試管內液體的密度為ρ乙。將兩支試管放置在同一水平桌面上，甲試管豎直，乙試管傾斜，靜止時，兩試管內液體相平，液面距離桌面的高度為h，如圖所示，液體對甲、乙兩試管底的壓強分別為p甲和p乙，則下列判斷中正確的是（　?。?br />
A．ρ甲＜ρ乙，p甲＜p乙 B．ρ甲＜ρ乙，p甲＝p乙
C．ρ甲＞ρ乙，p甲＞p乙 D．ρ甲＞ρ乙，p甲＝p乙
12．（2分）如圖所示，在甲、乙、丙三個相同的燒杯中，分別裝有質量相同而密度不同的鹽水，先后將同一雞蛋分別浸入三杯鹽水中，靜止后的情景如圖所示。下列判斷正確的是（　?。?br />
A．三杯鹽水的密度關系ρ甲＜ρ乙＜ρ丙
B．雞蛋在三杯鹽水中所受浮力的關系F甲＞F乙＝F丙
C．雞蛋排開鹽水質量的關系m甲＜m乙＜m甲
D．放入雞蛋前，三杯鹽水對燒杯底部的壓強關系p甲＝p乙＜p丙
二．多選題（共3小題，滿分6分，每小題2分）
（多選）13．（2分）下列說法中正確的是（　?。?br /> A．閉合電路的一部分導體在磁場中運動，一定產生感應電流
B．首先發現通電導體周圍存在著磁場的科學家是奧斯特
C．磁感線是磁場中存在的一種曲線
D．在磁場中，磁感線越密集的地方，磁性越強
（多選）14．（2分）如圖甲所示，在滑輪組的作用下，重為300N的物體以0.2m/s的速度勻速上升，動滑輪重為60N，不計繩重和摩擦。下列說法正確的是（　?。?br />
A．繩子自由端的拉力為160N
B．拉力F做功的功率為24W
C．此滑輪組的機械效率為83.3%
D．將同一重物提升相同高度，滑輪組的繞線由圖甲變?yōu)閳D乙情形，則滑輪組的機械效率不變
（多選）15．（2分）如圖所示，疊放在一起的物體A和B，在水平拉力F作用下一起向右做勻速直線運動，則下列說法中正確的是（　?。?br />
A．物體B受到水平向右的摩擦力
B．物體B受到水平向左的摩擦力
C．物體B受到的摩擦力為0
D．增大拉力F，則A與地面間的摩擦力不變
三．填空題（共8小題，滿分26分）
16．甲圖中物體長度　 　cm，乙圖中溫度計示數是　 　℃

17．（2分）在抗擊新冠肺炎疫情期間，小華同學在家通過網課認真學習，每天堅持測量體溫，按時上報。小華所用的體溫計如圖所示，體溫計的分度值是 　 　℃，他測量的體溫示數為 　 　℃。

18．（3分）某同學對單擺產生了興趣，他用相同質量的鐵球和不同長度的擺線制成多個單擺，初步探究了影響單擺擺動周期的因素，同時設計了如下表格并記錄相關數據。
（1）請你將該同學所設計的表格內容補充完整；
（2）此實驗可以得出的初步結論是 　 ?。?br /> （3）老師指出了上述實驗過程中存在的缺陷，明確了“準確的單擺的擺長應該是擺線長度加上鐵球的半徑”。因此，該同學在接下去探究單擺的擺動周期與鐵球質量的關系時，如果用了相同長度的擺線，則對鐵球選擇的要求是 　 　。
組別
擺線長L/cm
　 　
擺動1次的時間/s
1
25.0
30.0
1.0
2
50.0
42.6
1.4
3
75.0
52.1
1.7
4
100.0
60.0
2.0

19．（4分）小敏用托盤天平和量筒測量金屬塊的密度。她在調節天平時，發現指針偏向分度盤中央刻度線的右側，如圖甲所示，為使天平橫梁水平平衡，她應將平衡螺母向 　 　移動。天平平衡后，用天平測出金屬塊的質量為27g。然后，小敏將金屬塊用細線系好放進盛有50mL水的量筒中，量筒中的水面升高到如圖乙所示的位置，則金屬塊的體積為 　 　cm3。該金屬塊的密度為 　 　g/cm3，根據下表中數據可判斷組成該金屬塊的物質可能是 　 　。
物質
密度/（kg?m﹣3）
銀
10.5×103
鋼
8.5×103
鐵
7.9×103
鋁
2.7×103

20．（3分）小明利用如圖甲所示的實驗裝置觀察水的沸騰。
（1）組裝器材時，若溫度計的玻璃泡碰到了燒杯底，應適當將　 ?。ˋ處向上/B處向下）調整。
（2）安裝好實驗器材后，小明在燒杯中倒入熱水，溫度計示數如圖乙所示，此時溫度計的示數為　 　℃，他用熱水做實驗的好處是　 　。
（3）在水溫升高到90℃后，小明每隔1min觀察1次溫度計的示數，記錄在表中，直至水沸騰，如此持續8min后停止讀數。
①這個實驗需要用到的測量儀器是溫度計和　 　，在第7min小明忘記記錄數據，此時的水溫應為　 　℃。
②小明觀察到：沸騰時水中氣泡的情形為圖丙中　 ?。ㄟx填“C”或“D”）圖；
③請你根據表格中的數據，在下圖坐標系中畫出水沸騰前后溫度隨時間變化的圖象　 　。
時間/min
0
1
2
3
4
5
6
7
8
溫度/oC
90
92
94
96
98
99
99

99
（4）根據現象得出水沸騰需要吸熱，　 　，但小明實際操作時發現水未立即停止沸騰，試分析其原因：　 　。

21．（4分）在探究凸透鏡成像規律的實驗中。
（1）如圖所示，將蠟燭放在光具座上的10cm處，將凸透鏡和光屏分別移至25cm、55cm刻度處，光屏上得到了一個清晰的　 ?。ㄟx填“放大”、“縮小”或“等大”）的像。這是　 ?。ㄟx填“照相機”、“投影儀”或“放大鏡”）的原理。
（2）保持蠟燭和光屏的位置不變，若想光屏上再次呈現清晰的像，應將凸透鏡移至　 　cm的刻度處。
（3）完成上述實驗后，小楓同學想知道同小組的小紅佩戴的是什么眼鏡，于是他將小紅的眼鏡放在蠟燭和凸透鏡之間，光屏上原來清晰的像變模糊了，他便將光屏移動靠近凸透鏡，又能在光屏上看到清晰的像，由此可知，小紅佩戴的是　 ?。ㄟx填“近視”或“遠視”）眼鏡。

22．（5分）小圓想探究通過導體的電流與導體的電阻之間的關系，他利用干電池、電流表、電壓表、多個阻值不同且已知的定值電阻、開關及導線，設計了如圖所示的電路。實驗中，他將定值電阻R接入電路中，讀出相應的電流表的示數并觀察電壓表的示數，記錄實驗數據。將R換為不同阻值的另一個電阻后，小圓觀察到電壓表的示數增大了。小圓意識到自己的實驗設計不能實現探究目的。
（1）請你寫出小圓的實驗設計不能實現探究目的的原因：　 ??；
（2）請你畫出能夠?qū)崿F(xiàn)探究目的的電路圖（可以添加適當?shù)膶嶒炂鞑模?br /> （3）依據你設計的電路圖，針對小圓不能實現探究目的的原因，寫出操作的方法。

23．（5分）小明在玩“水槍”玩具時，發現當“水槍”水平放置時，推動活塞的速度越快，水槍離地面的高度越高，水就會射得越遠，“空中水平拋出物體的落地水平距離與哪些因素有關呢？”他提出了如下猜想：
猜想1：與空中水平拋出物體的初速度有關；
猜想2：與空中水平拋出物體離地面的高度有關；
為驗證猜想，小明和同學設計了如圖所示的實驗裝置。
（1）為便于實驗數據的采集，落地點的材料應選用 　 ?。ㄟx填“光滑木板”“橡皮泥”或“毛巾”）。
（2）讓金屬小球從斜槽上靜止釋放，小球的 　 　能轉化為小球的動能，實驗中控制小球到達水平槽時速度的方法是控制 　 　，通過調節升降旋鈕，可控制的猜想因素 　 　。
（3）如表是小明在實驗中測得的數據：
實驗
序號
拋出點離地面的高度H/m
小球在斜槽上由靜止釋放時的高度h/m
落地點與拋出
點的水平距離s/m
落地點與拋出點的水平距離的平方s2/m2
1
0.5
0.1
0.45
0.2
2
0.5
0.2
0.63
0.4
3
0.5
0.3
0.78
0.6
4
1.0
0.1
0.63
0.4
5
1.0
0.2
0.89
0.8
6
1.0
0.3
1.10
1.2
①分析實驗序號為 　 　的數據，可知猜想1是 　 ?。ㄟx填“正確”或“錯誤”）；
②綜合分析表中所給數據，請你寫出s與h、H之間的關系式：　 　。
（4）小華認為“空中拋出物體質量越大，落地水平距離越大”。為此，小華選擇了乒乓球和幾個質量不同的金屬小球，使它們均從斜槽的同一位置靜止釋放，發現所有金屬小球落地點的水平距離s幾乎相同，但乒乓球落地點的水平距離s總是較小，小華的實驗 　 　（選填“能”或“不能”）證明她的猜想是正確的，理由是：　 　。

四．科普閱讀題（共1小題，滿分4分，每小題4分）
24．（4分）請閱讀《華夏之光——圭表》并回答問題：
華夏之光——圭表
我國古代的天文觀測一直居于世界領先地位，天文學家們發明了許多先進的天文觀測儀器，其中圭表就是典型的代表。圭表（如圖1所示）包括圭和表兩部分，正南北方向平放的尺，叫作圭，直立在平地上的標竿或石柱，叫作表，圭和表相互垂直。
戰國以前的天文學家已經能夠利用水面來校正圭，使其水平，使用鉛垂線來校正表，使其與圭相互垂直。
依據圭表正午時表影長度的變化，就能推算出二十四節氣，依據表影長短的周期性變化，就能確定一回歸年的天數，由于日光散射和漫反射的影響，早期圭表的表影邊緣模糊不清，影響了測量表影長度的精度。
為了解決上述問題，元代天文學家郭守敬采取理論與實踐相結合的科學方法，對圭表進行了一系列改進與創新。他將表的高度增加，并且在表頂加一根架空的橫梁，使表高變?yōu)閭鹘y(tǒng)表高的五倍。這樣，測量時，把傳統的確定表影端的位置變?yōu)榇_定梁影中心的位置、提高了測量影長的精度。

郭守敬又利用小孔成像的原理，發明了景符，利用景符可以在圭面上形成太陽和梁的清晰像（如圖2所示），這樣就可以精確的測量表的影長了。這些措施成功解決了圭表發明以來，測影時“虛景之中考求真實”的困難。
以圭表為代表的我國古代的科技成果，像一顆顆璀璨的明珠，閃耀著智慧的光芒，激勵著我們攀登新的科技高峰。
請根據上述材料，回答下列問題：
（1）請寫出我國古代天文學家保證圭和表相互垂直的措施，并解釋為什么這種措施可以保證圭和表是相互垂直的。
（2）郭守敬的改進與創新措施解決了早期圭表的什么問題？
（3）除了圭表，請你再列舉一個我國古代天文觀測儀器。
五．計算題（共2小題，滿分8分，每小題4分）
25．（4分）某電熱水器的額定電壓為220V，有高溫和低溫兩擋，低溫?fù)醯墓β蕿?50W，其內部電路如圖所示，R2＝44Ω，開關S1、S2都閉合時是高溫?fù)?，開關S1閉合、S2斷開時是低溫?fù)?。求?br /> （1）低溫?fù)鯐r，電路中的電流。
（2）電熱水器在高溫?fù)鯐r的功率。

26．（4分）為了說明分子之間有引力，小明在實驗室用兩個緊壓在一起的鉛柱做實驗，如圖所示，鉛柱A和鉛柱B所受的重力均為2N，兩個鉛柱接觸面的面積為3cm2，當懸掛重物所受的重力為20N時，兩個鉛柱沒有被拉開。于是，小明認為這個實驗說明了分子之間存在引力。小華觀測到該實驗室的大氣壓為1×105Pa，于是她認為兩個鉛柱之所以沒被拉開，是因為大氣壓的作用。請你利用所學知識和上述數據，判斷小明做的鉛柱實驗?zāi)芊裾f明分子之間存在引力。請寫出計算、推理過程和結論。


2023年北京市中考物理模擬押題密卷
參考答案與試題解析
一．選擇題（共12小題，滿分24分，每小題2分）
1．（2分）在國際單位制中，質量的單位是（　?。?br /> A．千克 B．牛頓 C．米 D．秒
【解答】解：在國際單位制中，質量的單位是千克，故A正確，BCD錯誤。
故選：A。
2．（2分）下列用電器中，利用電流熱效應工作的是（　　）
A．電暖氣 B．洗衣機 C．電視機 D．微波爐
【解答】解：
A、電暖氣工作時，將電能轉化為內能，利用了電流的熱效應，故A正確；
B、洗衣機工作時，主要將電能轉化為機械能，不是利用電流的熱效應工作的，故B錯誤；
C、電視機在工作時，主要將電能轉化為光能、聲能，不是利用電流的熱效應工作的，故C錯誤；
D、微波爐是用微波來煮飯燒菜的，是利用電磁波工作的，不是利用電流的熱效應，故D錯誤。
故選：A。
3．（2分）下列物品屬于導體的是（　?。?br /> A．鉛筆芯 B．塑料尺
C．橡皮 D．金屬色的布筆袋
【解答】解：
A、鉛筆芯容易導電，是導體，故A符合題意；
BCD、塑料尺、橡皮、金屬色的布筆袋不容易導電，是絕緣體，故BCD不合題意。
故選：A。
4．（2分）壁虎能在光滑豎直的玻璃面上或天花板上自如爬行而不留痕跡，科學家利用電子顯微鏡對壁虎的腳趾進行觀察，發現壁虎的腳趾上有著密集的剛毛，每根剛毛末端又分成了100﹣1000根絨毛，尺寸大概在納米級別，如圖甲所示?？茖W(xué)家仿照壁虎腳趾上剛毛結構做出了“壁虎膠帶”，從而使“蜘蛛人”成為可能。如圖已所示的“蜘蛛人”利用“壁虎膠帶”懸吊在天花板上。據此推測壁虎能自如爬行的原因是（　?。?br />
A．利用大量小絨毛分泌出足夠的黏液，形成足夠的粘接力
B．利用大量小絨毛增加與物體表面之間的摩擦，依靠摩擦力形成足夠的粘接力
C．利用大量小絨毛增加與物體表面的接觸面積，依靠分子作用力形成足夠的粘接力
D．利用大量小絨毛增加與物體表面之間的擠壓，依靠接觸面上的彈力形成足夠的粘接力
【解答】解：壁虎的腳趾上有著密集的剛毛，每根剛毛末端又分成了100﹣1000根絨毛，這樣在壓力一定時，利用大量小絨毛增大了接觸面的粗糙程度，從而增大了小絨毛與物體表面之間的摩擦力，依靠摩擦力形成足夠的粘接力，從而使壁虎自如爬行。故ACD錯誤，B正確。
故選：B。
5．（2分）如圖所示的各個實例，為了增大壓強的是（　?。?br /> A．壓路機的碾子很重 B．書包帶做得較寬
C．滑雪板的面積較大 D．圖釘帽的面積較大
【解答】解：A、壓路機的碾子很重，是在受力面積一定時，通過增大壓力的方法來增大壓強，故A符合題意；
B、書包背帶很寬，是在壓力一定時，增大書包和肩膀的受力面積來減小書包對肩膀的壓強，使肩膀感到舒服，故B不符合題意；
C、滑雪板的面積較大，是在壓力一定時，增大受力面積來減小對雪地的壓強，不至于陷進雪地，故C不符合題意；
D、圖釘帽的面積較大，是在壓力一定時，增大受力面積來減小壓強，故D不符合題意。
故選：A。
6．（2分）下列簡單機械中，屬于費力杠桿的是（　?。?br /> A．
B．
C．
D．
【解答】解：
A、撬棒在使用過程中，動力臂大于阻力臂，屬于省力杠桿，故A錯誤；
B、船槳在使用時，動力臂小于阻力臂，屬于費力杠桿，故B正確；
C、手剎在使用時，動力臂打于阻力臂，屬于省力杠桿，故C錯誤；
D、動滑輪在使用時，動力臂為阻力臂的2倍，屬于省力杠桿，故D錯誤。
故選：B。
7．（2分）下列措施中，能夠使蒸發加快的是（　　）
A．將地面上的積水向周圍掃開
B．將新鮮的蔬菜封裝在保鮮袋中
C．給播種后的農田覆蓋地膜
D．給墨水瓶加蓋
【解答】解：A、將地面上的積水向周圍掃開，增大了表面積，可加快蒸發，故A符合題意；
B、將新鮮的蔬菜封裝在保鮮袋中，使蔬菜與外界隔絕，減慢了蔬菜上方空氣流動，所以減慢了蒸發，故B不合題意；
B、給播種后的農田覆蓋地膜，控制了表面積，避免了液面上方空氣的流動的影響，所以減慢了蒸發，故C不合題意；
D、給墨水瓶加蓋，控制了表面積，避免了液面上方空氣流動的影響，可以減慢蒸發，故D不合題意。
故選：A。
8．（2分）關于生活用電常識，下列符合要求的是（　　）
A．用銅絲代替保險絲
B．三腳插頭的用電器也可以插入兩孔插座
C．不要用濕手拔熱水器的插頭
D．家庭電路中開關接在火線或零線上都可以
【解答】解：A、銅絲的熔點高，在電流過大時銅絲不能熔斷，不能起到保險作用，故A不符合要求；
B、家用電器金屬外殼相連接的是地線，這樣即使金屬外殼帶電，電流會通過地線導入大地，防止造成觸電事故的發生，不能用兩孔插座替代，故B不符合要求；
C、一般情況下，水容易導電，用濕手拔熱水器的插頭，會發生觸電事故，所以不要用濕手拔熱水器的插頭，故C符合要求；
D、開關接在了零線上時，即使斷開，用電器仍帶電，易發生觸電事故，故D不符合要求。
故選：C。
9．（2分）在體育課上，小康用胳膊將排球向上墊起后，排球上升過程中運動得越來越慢。下列說法中正確的是（　?。?br /> A．排球在脫離胳膊后能繼續上升，是由于排球所受的重力小于排球的慣性
B．排球在脫離胳膊后的上升過程中，受到方向向上的力
C．排球在脫離胳膊后的上升過程中，重力勢能逐漸減小
D．排球在脫離胳膊后的上升過程中，動能逐漸減小
【解答】解：
A、排球在脫離胳膊后能繼續上升，是因為排球具有慣性，仍然要保持原來的運動狀態，慣性不是力，不能與重力比較大小，故A錯誤；B、排球在脫離胳膊后的上升過程中，受到重力和空氣的阻力，二者的方向都是向下的，故B錯誤；
CD、排球在脫離胳膊后的上升過程中，球的質量不變，高度變大，重力勢能逐漸變大；質量不變，速度變小，動能變小，故C錯誤，D正確。
故選：D。
10．（2分）在探究通電螺線管的磁場特點時，通電螺線管在某狀態下的兩個實驗現象如圖所示，其中小磁針（黑色一端為N極）靜止時的指向情況如圖甲所示。鐵屑靜止時的分布情況如圖乙所示。選項圖中能正確用磁感線描述這兩個實驗現象的是（　?。?br />
A． B．
C． D．
【解答】解：根據異名磁極相互吸引可知，甲螺線管的左端為S極，右端為N極；通電螺線管周圍的磁場與條形磁體的磁場相似；在通電螺線管的外部，磁感線是從N極出來回到S極的，在螺線管的內部，磁感線是從S極到N極，磁感線是一條封閉的曲線，故C正確。
故選：C。
11．（2分）甲、乙兩支完全相同的試管，分別裝有質量相等的液體。甲試管內液體的密度為ρ甲，乙試管內液體的密度為ρ乙。將兩支試管放置在同一水平桌面上，甲試管豎直，乙試管傾斜，靜止時，兩試管內液體相平，液面距離桌面的高度為h，如圖所示，液體對甲、乙兩試管底的壓強分別為p甲和p乙，則下列判斷中正確的是（　?。?br />
A．ρ甲＜ρ乙，p甲＜p乙 B．ρ甲＜ρ乙，p甲＝p乙
C．ρ甲＞ρ乙，p甲＞p乙 D．ρ甲＞ρ乙，p甲＝p乙
【解答】解：由圖可知，甲容器中的液體體積要比乙容器小，因液體質量相同，由ρ＝可得甲液體的密度比乙液體密度大，即ρ甲＞ρ乙；
又因為兩試管中液面等高，所以由液體壓強公式p＝ρgh可知，p甲＞p乙，故C正確。
故選：C。
12．（2分）如圖所示，在甲、乙、丙三個相同的燒杯中，分別裝有質量相同而密度不同的鹽水，先后將同一雞蛋分別浸入三杯鹽水中，靜止后的情景如圖所示。下列判斷正確的是（　　）

A．三杯鹽水的密度關系ρ甲＜ρ乙＜ρ丙
B．雞蛋在三杯鹽水中所受浮力的關系F甲＞F乙＝F丙
C．雞蛋排開鹽水質量的關系m甲＜m乙＜m甲
D．放入雞蛋前，三杯鹽水對燒杯底部的壓強關系p甲＝p乙＜p丙
【解答】解：A、由圖可知，雞蛋在甲杯中沉底，在乙杯中懸浮，在丙杯中漂浮，根據浮沉條件可知：ρ甲＜ρ雞蛋，ρ乙＝ρ雞蛋，ρ丙＞ρ雞蛋，在三杯鹽水中液體的密度關系是：ρ甲＜ρ乙＜ρ丙，故A正確；
B、根據浮沉條件可知雞蛋所受浮力：F甲＜G雞蛋，F(xiàn)乙＝G雞蛋，G丙＝G雞蛋，則：F甲＜F乙＝F丙，故B錯誤；
C、雞蛋在三杯鹽水中所受浮力的關系是F甲＞F乙＝F丙，根據阿基米德原理可知：F?。紾排，則：G甲＞G乙＝G丙，根據G＝mg可知：m甲＞m乙＝m丙，故C錯誤；
D、燒杯粗細均勻，裝入密度不同但質量相等的鹽水，所以燒杯底部受到的壓力相等，因燒杯底面積S相同，根據p＝可知，三個燒杯底部受到液體壓強相同，故D錯誤。
故選：A。
二．多選題（共3小題，滿分6分，每小題2分）
（多選）13．（2分）下列說法中正確的是（　?。?br /> A．閉合電路的一部分導體在磁場中運動，一定產生感應電流
B．首先發現通電導體周圍存在著磁場的科學家是奧斯特
C．磁感線是磁場中存在的一種曲線
D．在磁場中，磁感線越密集的地方，磁性越強
【解答】解：A、閉合電路的一部分導體在磁場中運動時，如果沒有切割磁感線，則導體中不會產生感應電流；故A錯誤；
B、首先發現通電導體周圍存在著磁場的科學家是奧斯特；B正確；
C、磁感線是人們假想出來的，并不存在，可以時曲線也可以是直線，故C錯誤；
D、在磁場中，磁感線越密集的地方，磁性越強，說法正確。
故選：BD。
（多選）14．（2分）如圖甲所示，在滑輪組的作用下，重為300N的物體以0.2m/s的速度勻速上升，動滑輪重為60N，不計繩重和摩擦。下列說法正確的是（　?。?br />
A．繩子自由端的拉力為160N
B．拉力F做功的功率為24W
C．此滑輪組的機械效率為83.3%
D．將同一重物提升相同高度，滑輪組的繞線由圖甲變?yōu)閳D乙情形，則滑輪組的機械效率不變
【解答】解：A、由圖甲知，承擔重物繩子的段數n＝3，不計繩重和摩擦，繩子自由端拉力：
F＝（G+G動）＝×（300N+60N）＝120N，故A錯誤；
B、繩端移動的速度：v＝nv物＝3×0.2m/s＝0.6m/s，
拉力F的功率：P＝＝＝Fv＝120N×0.6m/s＝72W，故B錯誤；
C、此滑輪組的機械效率：η＝＝＝≈83.3%，故C正確；
D、將同一重物提升相同高度，滑輪組的繞線由圖甲變?yōu)閳D乙情形，由W有＝Gh知，需要做的有用功不變，動滑輪重相同，由W額＝G動h知，額外功不變，所以總功不變，由η＝可知，滑輪組的機械效率不變，故D正確。
故選：CD。
（多選）15．（2分）如圖所示，疊放在一起的物體A和B，在水平拉力F作用下一起向右做勻速直線運動，則下列說法中正確的是（　?。?br />
A．物體B受到水平向右的摩擦力
B．物體B受到水平向左的摩擦力
C．物體B受到的摩擦力為0
D．增大拉力F，則A與地面間的摩擦力不變
【解答】解：
ABC、物體A和B一起向右做勻速直線運動，A相對于B沒有發生相對運動、也沒有相對運動的趨勢，所以AB間沒有摩擦力，物體B受到的摩擦力為0，故AB錯誤，C正確；
D、影響摩擦力的因素有壓力和接觸面的粗糙程度，若將拉力F增大，但壓力和接觸面的粗糙程度都不變，所以B與地面間的摩擦力大小不變，故D正確。
故選：CD。
三．填空題（共8小題，滿分26分）
16．甲圖中物體長度　2.65　cm，乙圖中溫度計示數是　﹣4　℃

【解答】解：由圖知：
①刻度尺上1cm之間有10個小格，所以一個小格代表的長度是0.1cm＝1mm，即此刻度尺的分度值為1mm；物體左側與1.00cm對齊，右側在3.6cm和3.7cm中間，估讀為3.65cm，所以物體的長度為L＝3.65cm﹣1.00cm＝2.65cm；
②溫度計上10℃之間有10個小格，所以一個小格代表的溫度是1℃，即此溫度計的分度值為1℃；液柱最高處在0℃以下，所以顯示的溫度低于0℃，為﹣4℃。
故答案為：2.65；﹣4。
17．（2分）在抗擊新冠肺炎疫情期間，小華同學在家通過網課認真學習，每天堅持測量體溫，按時上報。小華所用的體溫計如圖所示，體溫計的分度值是 　0.1　℃，他測量的體溫示數為 　36.6　℃。

【解答】解：由圖示體溫計可知，體溫計的分度值是 0.1℃，體溫計示數為36.6℃，那么他的體溫是36.6℃。
故答案為：0.1；36.6。
18．（3分）某同學對單擺產生了興趣，他用相同質量的鐵球和不同長度的擺線制成多個單擺，初步探究了影響單擺擺動周期的因素，同時設計了如下表格并記錄相關數據。
（1）請你將該同學所設計的表格內容補充完整；
（2）此實驗可以得出的初步結論是 　單擺擺動周期與擺線的長度有關?。?br /> （3）老師指出了上述實驗過程中存在的缺陷，明確了“準確的單擺的擺長應該是擺線長度加上鐵球的半徑”。因此，該同學在接下去探究單擺的擺動周期與鐵球質量的關系時，如果用了相同長度的擺線，則對鐵球選擇的要求是 　鐵球半徑相同，質量不同　。
組別
擺線長L/cm
　擺動30次的時間/s　
擺動1次的時間/s
1
25.0
30.0
1.0
2
50.0
42.6
1.4
3
75.0
52.1
1.7
4
100.0
60.0
2.0

【解答】解：（1）擺動一次時間較短，直接測量誤差較大，故在測量時應記錄多次擺動的時間再除以擺動次數求出平均時間，由表格可看出空缺列數值大約是最后一列的30倍，故應是：擺動30次的總時間；
（2）由表格數據可看出，當其他變量相同時，擺線長度改變，單擺的擺動周期也隨之改變。結合題中探究的是影響單擺周期的因素，故結論應是擺動周期與單擺擺線的長度有關；
（3）當探究的實驗變量為擺球質量時，實驗變量是擺球質量，應不同。單擺擺長為無關變量，應相同。而單擺擺長是擺線長度加上小球半徑，故小球半徑也應相同。
故答案為：（1）擺動30次的時間/s；（2）單擺擺動周期與擺線的長度有關；（3）鐵球半徑相同，質量不同。
19．（4分）小敏用托盤天平和量筒測量金屬塊的密度。她在調節天平時，發現指針偏向分度盤中央刻度線的右側，如圖甲所示，為使天平橫梁水平平衡，她應將平衡螺母向 　左　移動。天平平衡后，用天平測出金屬塊的質量為27g。然后，小敏將金屬塊用細線系好放進盛有50mL水的量筒中，量筒中的水面升高到如圖乙所示的位置，則金屬塊的體積為 　10　cm3。該金屬塊的密度為 　2.7　g/cm3，根據下表中數據可判斷組成該金屬塊的物質可能是 　鋁　。
物質
密度/（kg?m﹣3）
銀
10.5×103
鋼
8.5×103
鐵
7.9×103
鋁
2.7×103

【解答】解：
（1）在調節天平平衡時，發現指針偏向分度盤中央刻度線的右側，說明天平的左端上翹，則平衡螺母應向上翹的左端調節，使指針對準分度盤中央刻度線；
（2）圖乙中量筒的分度值為2mL，水和金屬塊的總體積為60mL，
則金屬塊的體積：V＝60mL﹣50mL＝10mL＝10cm3，
金屬塊的密度為：＝＝2.7g/cm3＝2.7×103kg/m3
根據表中數據可判斷組成該金屬塊的物質可能是鋁。
故答案為：（1）左；（2）10；（3）2.7； （4）鋁。
20．（3分）小明利用如圖甲所示的實驗裝置觀察水的沸騰。
（1）組裝器材時，若溫度計的玻璃泡碰到了燒杯底，應適當將　A處向上?。ˋ處向上/B處向下）調整。
（2）安裝好實驗器材后，小明在燒杯中倒入熱水，溫度計示數如圖乙所示，此時溫度計的示數為　68　℃，他用熱水做實驗的好處是　減少加熱時間　。
（3）在水溫升高到90℃后，小明每隔1min觀察1次溫度計的示數，記錄在表中，直至水沸騰，如此持續8min后停止讀數。
①這個實驗需要用到的測量儀器是溫度計和　秒表　，在第7min小明忘記記錄數據，此時的水溫應為　99　℃。
②小明觀察到：沸騰時水中氣泡的情形為圖丙中　C?。ㄟx填“C”或“D”）圖；
③請你根據表格中的數據，在下圖坐標系中畫出水沸騰前后溫度隨時間變化的圖象　如圖所示　。
時間/min
0
1
2
3
4
5
6
7
8
溫度/oC
90
92
94
96
98
99
99

99
（4）根據現象得出水沸騰需要吸熱，　溫度保持不變　，但小明實際操作時發現水未立即停止沸騰，試分析其原因：　燒杯底和石棉網的溫度高于水的沸點，水可以繼續吸熱　。

【解答】解：（1）由于溫度計的玻璃泡碰到了燒杯底，需要將溫度計向上調整，即將A處向上調整。
（2）由圖乙可知，溫度計的分度值為1℃，所以溫度計的讀數為68℃；
根據Q＝cmΔt知，在水質量一定的情況下，用熱水（水的初溫較高）做實驗可以減少加熱時間等；
（3）①在水溫升高到一定值后，需要每隔一定時間觀察1次溫度計的示數，故實驗用到的測量儀器是溫度計和秒表；
水在第5min開始沸騰，不斷吸收熱量，溫度保持不變，所以第7min的溫度也是99℃；
②液體沸騰前吸收熱量，溫度不斷升高，氣泡上升時不斷變??；液體沸騰時吸收熱量，溫度保持不變，氣泡上升時不斷增大；所以C圖是水沸騰時的情況，D圖是水沸騰前氣泡上升過程的情況；
③根據表格中的數據，描點并用平滑的曲線連接起來。圖象如下：

（4）水在沸騰時繼續吸收熱量，但溫度保持不變；
由于石棉網和燒杯底的溫度高于水的沸點，所以水能繼續吸熱，不會立即停止沸騰。
故答案為：（1）A處向上；（2）68；減少加熱時間；（3）①秒表；99；②C；③如圖所示；（4）溫度保持不變；燒杯底和石棉網的溫度高于水的沸點，水可以繼續吸熱。
21．（4分）在探究凸透鏡成像規律的實驗中。
（1）如圖所示，將蠟燭放在光具座上的10cm處，將凸透鏡和光屏分別移至25cm、55cm刻度處，光屏上得到了一個清晰的　放大　（選填“放大”、“縮小”或“等大”）的像。這是　投影儀?。ㄟx填“照相機”、“投影儀”或“放大鏡”）的原理。
（2）保持蠟燭和光屏的位置不變，若想光屏上再次呈現清晰的像，應將凸透鏡移至　40　cm的刻度處。
（3）完成上述實驗后，小楓同學想知道同小組的小紅佩戴的是什么眼鏡，于是他將小紅的眼鏡放在蠟燭和凸透鏡之間，光屏上原來清晰的像變模糊了，他便將光屏移動靠近凸透鏡，又能在光屏上看到清晰的像，由此可知，小紅佩戴的是　遠視?。ㄟx填“近視”或“遠視”）眼鏡。

【解答】解：（1）如圖所示，將蠟燭放在光具座上的10cm處，將凸透鏡和光屏分別移至25cm、55cm刻度處，物距u＝25cm﹣10cm＝15cm，像距v＝55cm﹣25cm＝30cm，物距小于像距，光屏上成清晰實像，成倒立放大的實像，是投影儀的原理；
（2）蠟燭依然保持在光具座上的10cm處，將凸透鏡和光屏分別移至25cm、55cm處，物距u＝25cm﹣10cm＝15cm，像距v＝55cm﹣25cm＝30cm，光屏上成清晰實像，根據光的折射中光路是可逆的，保持蠟燭和光屏位置不變，若想光屏上再次呈現清晰的像，物距應為30cm，即凸透鏡移至10cm+30cm＝40cm刻度處。
（3）眼鏡放在蠟燭和凸透鏡之間，原來光屏上清晰的像變模糊了，他將光屏向靠近透鏡方向移動一段距離后，此時的物距是減小的，說明該眼鏡對光線具有會聚作用，故是凸透鏡，說明該同學所帶的是遠視眼鏡。
故答案為：（1）放大；投影儀；（2）40；（3）遠視。
22．（5分）小圓想探究通過導體的電流與導體的電阻之間的關系，他利用干電池、電流表、電壓表、多個阻值不同且已知的定值電阻、開關及導線，設計了如圖所示的電路。實驗中，他將定值電阻R接入電路中，讀出相應的電流表的示數并觀察電壓表的示數，記錄實驗數據。將R換為不同阻值的另一個電阻后，小圓觀察到電壓表的示數增大了。小圓意識到自己的實驗設計不能實現探究目的。
（1）請你寫出小圓的實驗設計不能實現探究目的的原因：　沒有保持電阻兩端電壓不變?。?br /> （2）請你畫出能夠?qū)崿F(xiàn)探究目的的電路圖（可以添加適當?shù)膶嶒炂鞑模?br /> （3）依據你設計的電路圖，針對小圓不能實現探究目的的原因，寫出操作的方法。

【解答】解：（1）由題意可知，小圓的實驗設計不能實現探究目的的原因：沒有保持電阻兩端電壓不變
（2）要能夠?qū)崿F(xiàn)探究目的，需要在電路中串聯一個滑動變阻器，通過移動滑片使定值電阻兩端的電壓保持不變，電路圖如圖所示：

（3）①開關斷開，將滑動變阻器調至最大處，電壓表和電流表調零，按電路圖連接電路；
②閉合開關，移動滑動變阻器到適當位置，讀出電壓表和電流表的示數，把U、I1和R1記錄到表格中；
③斷開開關，更換不同的定值電阻，將滑動變阻器調至阻值最大處，閉合開關，調節滑片P，使電壓表的示數仍為U，記錄I2、R2；
④仿照步驟③再做幾次實驗，把電流和電阻記錄在表格中。
故答案為：（1）沒有保持電阻兩端電壓不變；
（2）如下圖：
；
（3））①開關斷開，將滑動變阻器調至最大處，電壓表和電流表調零，按電路圖連接電路；
②閉合開關，移動滑動變阻器到適當位置，讀出電壓表和電流表的示數，把U、I1和R1記錄到表格中；
③斷開開關，更換不同的定值電阻，將滑動變阻器調至阻值最大處，閉合開關，調節滑片P，使電壓表的示數仍為U，記錄I2、R2；
④仿照步驟③再做幾次實驗，把電流和電阻記錄在表格中。
23．（5分）小明在玩“水槍”玩具時，發現當“水槍”水平放置時，推動活塞的速度越快，水槍離地面的高度越高，水就會射得越遠，“空中水平拋出物體的落地水平距離與哪些因素有關呢？”他提出了如下猜想：
猜想1：與空中水平拋出物體的初速度有關；
猜想2：與空中水平拋出物體離地面的高度有關；
為驗證猜想，小明和同學設計了如圖所示的實驗裝置。
（1）為便于實驗數據的采集，落地點的材料應選用 　橡皮泥　（選填“光滑木板”“橡皮泥”或“毛巾”）。
（2）讓金屬小球從斜槽上靜止釋放，小球的 　重力勢　能轉化為小球的動能，實驗中控制小球到達水平槽時速度的方法是控制 　小球從斜槽相同高度由靜止釋放　，通過調節升降旋鈕，可控制的猜想因素 　水平拋出物體離地面的高度　。
（3）如表是小明在實驗中測得的數據：
實驗
序號
拋出點離地面的高度H/m
小球在斜槽上由靜止釋放時的高度h/m
落地點與拋出
點的水平距離s/m
落地點與拋出點的水平距離的平方s2/m2
1
0.5
0.1
0.45
0.2
2
0.5
0.2
0.63
0.4
3
0.5
0.3
0.78
0.6
4
1.0
0.1
0.63
0.4
5
1.0
0.2
0.89
0.8
6
1.0
0.3
1.10
1.2
①分析實驗序號為 　1、2、3或4、5、6　的數據，可知猜想1是 　正確?。ㄟx填“正確”或“錯誤”）；
②綜合分析表中所給數據，請你寫出s與h、H之間的關系式：　s2＝4Hh　。
（4）小華認為“空中拋出物體質量越大，落地水平距離越大”。為此，小華選擇了乒乓球和幾個質量不同的金屬小球，使它們均從斜槽的同一位置靜止釋放，發現所有金屬小球落地點的水平距離s幾乎相同，但乒乓球落地點的水平距離s總是較小，小華的實驗 　不能　（選填“能”或“不能”）證明她的猜想是正確的，理由是：　乒乓球自由下滑時浮力對乒乓球的影響較大　。

【解答】解：（1）實驗中要測量水平拋出物體的落地點和拋出點的水平距離，要準確找到落地點，落地點的材料要選擇保留痕跡的材料，故選擇橡皮泥。
（2）小球從斜槽滾下時，小球的質量不變，高度減小，重力勢能減小，速度增大，小球的動能增大，小球滾下時重力勢能轉化為動能。
小球從斜槽相同高度由靜止釋放，小球的重力勢能轉化為動能，小球的重力勢能相同，動能相同，小球到達水平槽時速度相同。
調節升降旋鈕可以調節斜槽的高度，可以控制水平拋出物體距離地面的高度。
（3）①由實驗1、2、3或4、5、6知，拋出點離地面高度相同，小球在斜槽上由靜止釋放時的高度越高，小球水平拋出的速度越大，落地點與拋出點的水平距離，越大，故猜想1是正確的。
②由實驗1和4，或?qū)嶒?和5，或?qū)嶒?和6可知，在小球在斜槽上由靜止釋放時的高度h一定時，落地點與拋出點的水平距離的平方s2跟拋出點離地面的高度H成正比，
由實驗1、2、3或4、5、6知，在拋出點離地面高度H相同時，落地點與拋出點的水平距離的平方s2跟小球在斜槽上由靜止釋放時的高度h成正比，
并且由各次實驗數據知，＝4，即s2＝4Hh。
（4）幾個質量不同的金屬小球，使它們均從斜槽的同一位置靜止釋放，發現所有金屬小球落地點的水平距離s幾乎相同，說明空中拋出物體時，落地水平距離跟質量無關，所以實驗不能正確猜想是正確的。
故答案為：（1）橡皮泥；（2）重力勢；小球從斜槽相同高度由靜止釋放；水平拋出物體離地面的高度；（3）①1、2、3或4、5、6；正確；②s2＝4Hh；（4）不能；幾個質量不同的金屬小球，使它們均從斜槽的同一位置靜止釋放，發現所有金屬小球落地點的水平距離s幾乎相同，說明空中拋出物體時，落地水平距離跟質量無關。
四．科普閱讀題（共1小題，滿分4分，每小題4分）
24．（4分）請閱讀《華夏之光——圭表》并回答問題：
華夏之光——圭表
我國古代的天文觀測一直居于世界領先地位，天文學家們發明了許多先進的天文觀測儀器，其中圭表就是典型的代表。圭表（如圖1所示）包括圭和表兩部分，正南北方向平放的尺，叫作圭，直立在平地上的標竿或石柱，叫作表，圭和表相互垂直。
戰國以前的天文學家已經能夠利用水面來校正圭，使其水平，使用鉛垂線來校正表，使其與圭相互垂直。
依據圭表正午時表影長度的變化，就能推算出二十四節氣，依據表影長短的周期性變化，就能確定一回歸年的天數，由于日光散射和漫反射的影響，早期圭表的表影邊緣模糊不清，影響了測量表影長度的精度。
為了解決上述問題，元代天文學家郭守敬采取理論與實踐相結合的科學方法，對圭表進行了一系列改進與創新。他將表的高度增加，并且在表頂加一根架空的橫梁，使表高變?yōu)閭鹘y(tǒng)表高的五倍。這樣，測量時，把傳統的確定表影端的位置變?yōu)榇_定梁影中心的位置、提高了測量影長的精度。

郭守敬又利用小孔成像的原理，發明了景符，利用景符可以在圭面上形成太陽和梁的清晰像（如圖2所示），這樣就可以精確的測量表的影長了。這些措施成功解決了圭表發明以來，測影時“虛景之中考求真實”的困難。
以圭表為代表的我國古代的科技成果，像一顆顆璀璨的明珠，閃耀著智慧的光芒，激勵著我們攀登新的科技高峰。
請根據上述材料，回答下列問題：
（1）請寫出我國古代天文學家保證圭和表相互垂直的措施，并解釋為什么這種措施可以保證圭和表是相互垂直的。
（2）郭守敬的改進與創新措施解決了早期圭表的什么問題？
（3）除了圭表，請你再列舉一個我國古代天文觀測儀器。
【解答】答：
（1）用水面來矯正圭，使其水平，利用重垂線來矯正表，使其與圭相互垂直，這是因為重垂線是利用重力方向的豎直向下作用的，豎直向下與水平面互相垂直；
（2）測量時，把傳統的確定表影端的位置變?yōu)榇_定梁影中心的位置，解決了早期圭表的表影邊緣模糊不清的問題，提高了測量影長的精度；
（3）我國古代天文觀察儀器還有日晷、渾天儀、水運儀等。
五．計算題（共2小題，滿分8分，每小題4分）
25．（4分）某電熱水器的額定電壓為220V，有高溫和低溫兩擋，低溫?fù)醯墓β蕿?50W，其內部電路如圖所示，R2＝44Ω，開關S1、S2都閉合時是高溫?fù)?，開關S1閉合、S2斷開時是低溫?fù)?。求?br /> （1）低溫?fù)鯐r，電路中的電流。
（2）電熱水器在高溫?fù)鯐r的功率。

【解答】解：
（1）開關S1閉合、S2斷開時，電熱水器處于低溫?fù)?，電路中只有R1連入電路，
根據P＝UI可得電路中的電流：
I＝＝＝2.5A；
（2）開關S1、S2都閉合時是高溫?fù)?，R1與R2并聯
根據并聯電路的電壓特點可知R1兩端的電壓不變，則功率不變，P1＝P低＝550W，
R2的功率：
P2＝＝＝1100W，
則P總＝P1+P2＝550W+1100W＝1650W。
答：（1）低溫?fù)鯐r，電路中的電流為2.5A。
（2）電熱水器在高溫?fù)鯐r的功率為1650W。
26．（4分）為了說明分子之間有引力，小明在實驗室用兩個緊壓在一起的鉛柱做實驗，如圖所示，鉛柱A和鉛柱B所受的重力均為2N，兩個鉛柱接觸面的面積為3cm2，當懸掛重物所受的重力為20N時，兩個鉛柱沒有被拉開。于是，小明認為這個實驗說明了分子之間存在引力。小華觀測到該實驗室的大氣壓為1×105Pa，于是她認為兩個鉛柱之所以沒被拉開，是因為大氣壓的作用。請你利用所學知識和上述數據，判斷小明做的鉛柱實驗?zāi)芊裾f明分子之間存在引力。請寫出計算、推理過程和結論。

【解答】解：以B為對象受力分析如圖

①F氣＝P氣S＝1×105Pa×3×10﹣4m2＝30N
②GB+G物＝2N+20N＝22N
③因為F氣＞GB+G物；僅靠大氣壓也能使鉛塊無法被拉開，所以小明的實驗無法證明分子間存在引力。
