2020年廣東省廣州市白云區中考物理二模試題

這是一份2020年廣東省廣州市白云區中考物理二模試題，共18頁。試卷主要包含了填空題作圖題，解析題，實驗探究題等內容，歡迎下載使用。

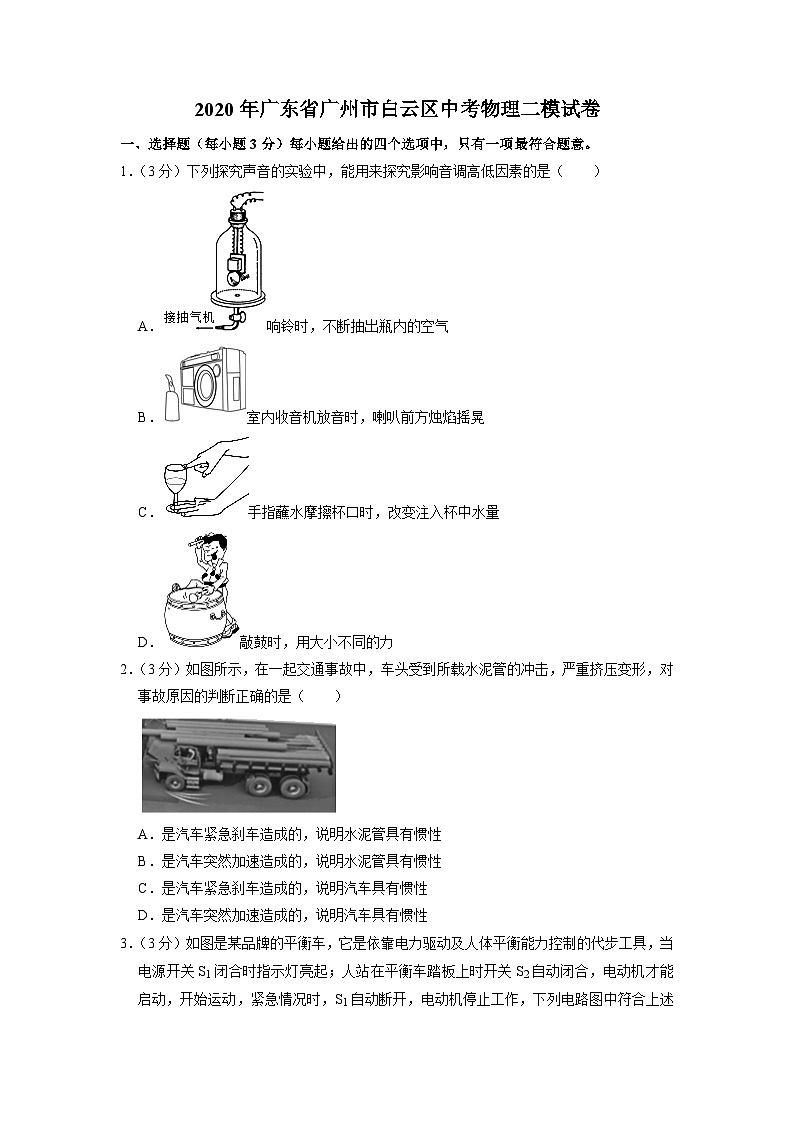

?2020年廣東省廣州市白云區中考物理二模試卷
一、選擇題（每小題3分）每小題給出的四個選項中，只有一項最符合題意。
1．（3分）下列探究聲音的實驗中，能用來探究影響音調高低因素的是（　　）
A．響鈴時，不斷抽出瓶內的空氣
B．室內收音機放音時，喇叭前方燭焰搖晃
C．手指蘸水摩擦杯口時，改變注入杯中水量
D．敲鼓時，用大小不同的力
2．（3分）如圖所示，在一起交通事故中，車頭受到所載水泥管的沖擊，嚴重擠壓變形，對事故原因的判斷正確的是（　?。?br />
A．是汽車緊急剎車造成的，說明水泥管具有慣性
B．是汽車突然加速造成的，說明水泥管具有慣性
C．是汽車緊急剎車造成的，說明汽車具有慣性
D．是汽車突然加速造成的，說明汽車具有慣性

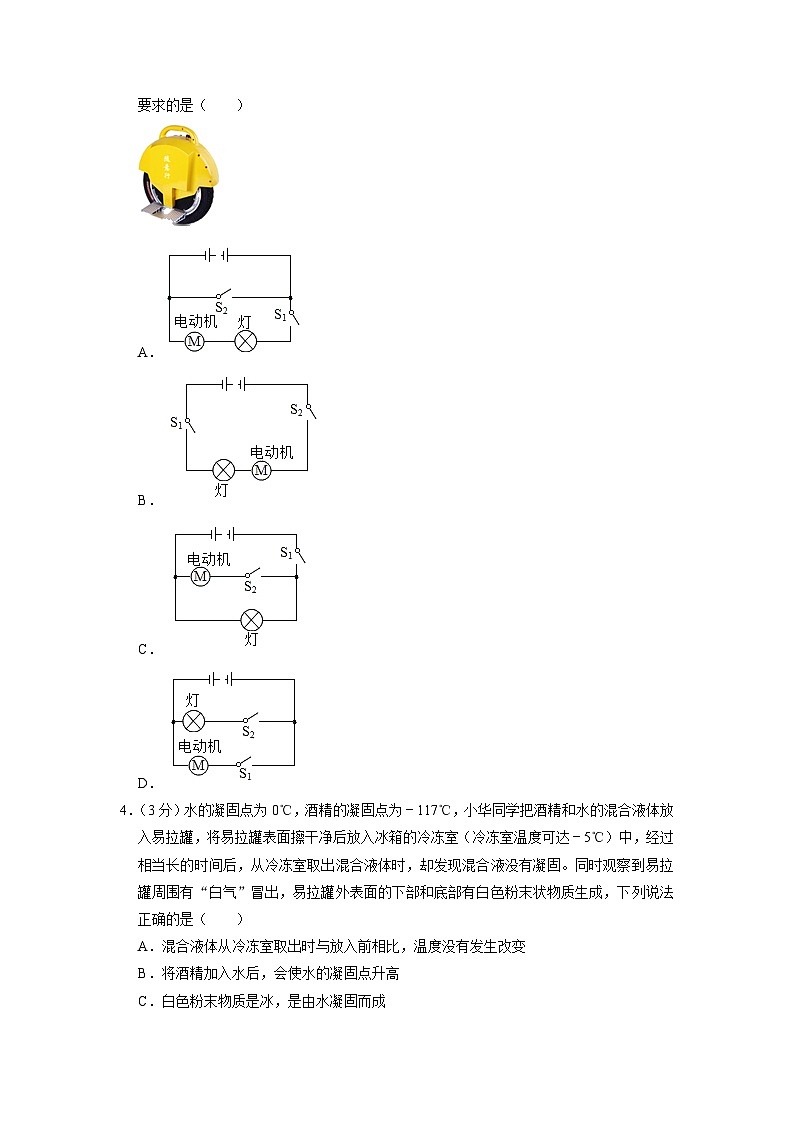

3．（3分）如圖是某品牌的平衡車，它是依靠電力驅動及人體平衡能力控制的代步工具，當電源開關S1閉合時指示燈亮起；人站在平衡車踏板上時開關S2自動閉合，電動機才能啟動，開始運動，緊急情況時，S1自動斷開，電動機停止工作，下列電路圖中符合上述要求的是（　?。?br />
A．
B．
C．
D．
4．（3分）水的凝固點為0℃，酒精的凝固點為﹣117℃，小華同學把酒精和水的混合液體放入易拉罐，將易拉罐表面擦干凈后放入冰箱的冷凍室（冷凍室溫度可達﹣5℃）中，經過相當長的時間后，從冷凍室取出混合液體時，卻發現混合液沒有凝固。同時觀察到易拉罐周圍有“白氣”冒出，易拉罐外表面的下部和底部有白色粉末狀物質生成，下列說法正確的是（　　）
A．混合液體從冷凍室取出時與放入前相比，溫度沒有發生改變
B．將酒精加入水后，會使水的凝固點升高
C．白色粉末物質是冰，是由水凝固而成
D．易拉罐周圍“白氣”是水蒸氣液化而成的
5．（3分）當物體放在凸透鏡前距焦點5厘米處，能在透鏡另一側離透鏡30厘米的光屏上成像。該凸透鏡的焦距為（　?。?br /> A．5厘米 B．10厘米 C．15厘米 D．20厘米

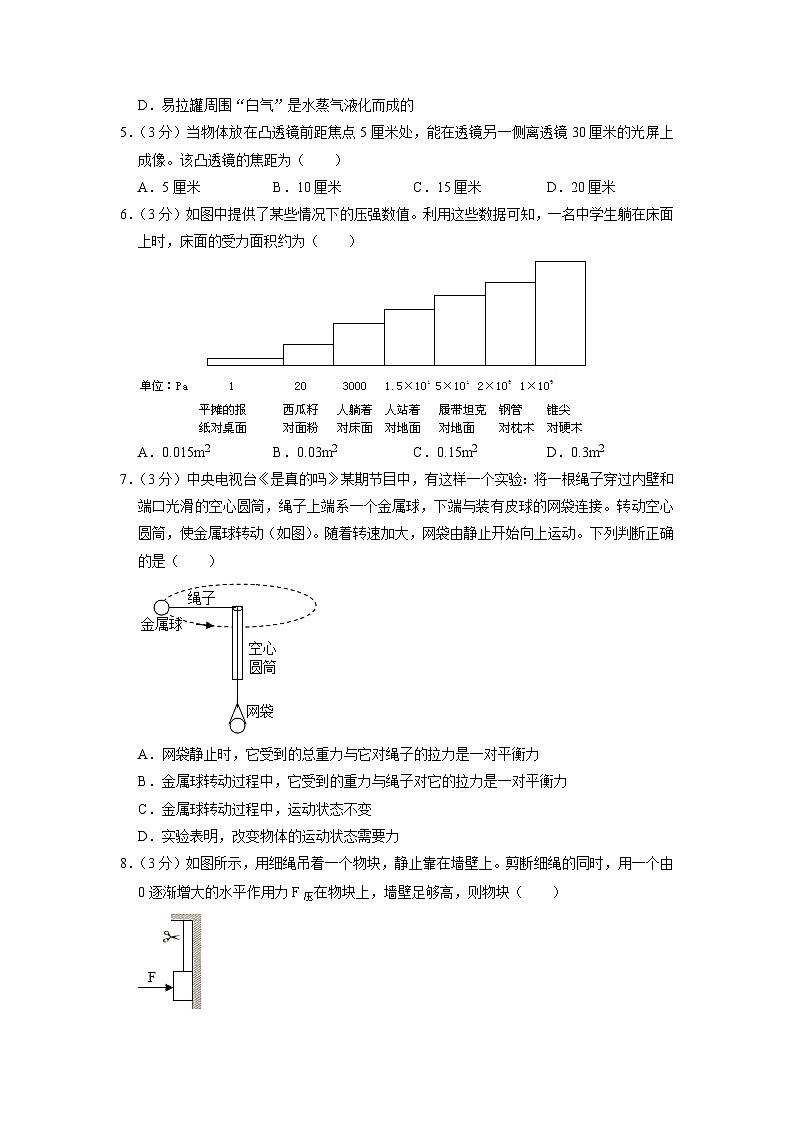

6．（3分）如圖中提供了某些情況下的壓強數值。利用這些數據可知，一名中學生躺在床面上時，床面的受力面積約為（　?。?br />
A．0.015m2 B．0.03m2 C．0.15m2 D．0.3m2
7．（3分）中央電視臺《是真的嗎》某期節目中，有這樣一個實驗：將一根繩子穿過內壁和端口光滑的空心圓筒，繩子上端系一個金屬球，下端與裝有皮球的網袋連接。轉動空心圓筒，使金屬球轉動（如圖）。隨著轉速加大，網袋由靜止開始向上運動。下列判斷正確的是（　?。?br />
A．網袋靜止時，它受到的總重力與它對繩子的拉力是一對平衡力
B．金屬球轉動過程中，它受到的重力與繩子對它的拉力是一對平衡力
C．金屬球轉動過程中，運動狀態不變
D．實驗表明，改變物體的運動狀態需要力
8．（3分）如圖所示，用細繩吊著一個物塊，靜止靠在墻壁上。剪斷細繩的同時，用一個由0逐漸增大的水平作用力F壓在物塊上，墻壁足夠高，則物塊（　　）

A．機械能先減小后保持不變
B．運動速度一直變大
C．動能先變大，再保持不變
D．所受摩擦力一直變大
9．（3分）如圖兩只電壓表的指針均指在刻度盤正中央，以下判斷正確的是（　?。?br /> A．通過R1的電流小于通過R2的電流
B．R1兩端的電壓與R2兩端的電壓相等
C．R1電阻值大于R2電阻值
D．R1消耗的功率小于R2消耗的功率
10．（3分）如圖所示，小球沿光滑的豎直放置的軌道由A點靜止向D點運動的過程中，不計空氣阻力，下列關于小球說法正確的是（　?。?br />
A．在A點的動能最大
B．通過B時的速度比通過C時小
C．在C點比在D點的動能大
D．在A點的重力勢能比D點大
11．（3分）如圖所示，某些魚的浮沉靠鰾的脹縮實現。原來靜止在水中的魚（　?。?br />
A．鰾膨脹時浮力大于重力會上浮
B．鰾膨脹時浮力小于重力會下沉
C．鰾收縮時浮力等于重力仍懸浮
D．鰾收縮時浮力大于重力會漂浮
12．（3分）在如圖甲、乙所示的電路中，所有元件均完好，電源電壓相等且保持不變。已知R1、R2、R3為定值電阻，現有兩個電流表的示數相同，則下列判斷正確的是（　?。?br />
①A1與A2示數相同，R1＜R2
②A1與A3示數相同，R1＝R2
③A2與A4示數相同，R2＞R3
④A3與A4示數相同，R2＝R3
A．①和② B．②和③ C．③和④ D．②和④
二、填空題作圖題（共24分）
13．如圖所示，水里的光源O發出的一條光線射向水面，在水面處發生反射和折射，反射光線經過P點，折射光線經過A點，請作出反射和折射的光路圖。

14．如圖甲所示是一個“瓷磚定位器”，使用時用手壓手柄，此時的手柄AOB可視為一個杠桿，圖乙是其簡化示意圖，圖中O為支點，F(xiàn)2是使用“定位器”時B點受到的阻力。請在圖乙中畫出：
（1）阻力臂l2。
（2）作用在A點的最小動力F1及其力臂l1。

15．圖甲所示為一款新國標插線板的實物圖，請用筆畫線代替導線把插座接入家庭電路。要求：開關同時控制兩個插座，插座接線要左零右火。

16．用“電池+磁鐵+銅線圈”手工制作會跑動的小火車。將磁鐵吸附在電池正負兩極，放進銅線圈后，電池居然成了跑得飛快的電動小火車（如圖所示）。

分析：從圖看出，在外裸的銅線圈內，電流從“電池+極→磁鐵→部分線圈→磁鐵一電池﹣極”形成回路，于是，通電時的銅線圈產生類似于　 　磁鐵的磁場?！半姵?磁鐵”組成的小火車，用的是強磁鐵，它最兩端在外部磁場作用下“一吸一斥”而運動，擺放錯了車跑不了，請你結合圖磁場分析，能跑的是　 ?。ㄟx填“甲”或“乙”）。在跑動過程中能的轉化是　 　。
17．小玲用如圖所示的實驗裝置來比較不同物質吸熱的情況。已知甲、乙兩容器中分別裝有阻值為R1和R2的電加熱器（R1＞R2）。將水和食用油分別裝入甲、乙兩個容器中，然后通電加熱。每隔一段時間記錄液體的溫度，從而得到水和食用油的溫度隨時間變化圖像分別如圖甲、乙所示。

（1）實驗中應選用溫度都是20℃，以及　 　相同的水和食用油。
（2）由圖甲可知：不考慮熱散失，0～2min內水吸收的熱量　 ?。ㄟx填“大于”“小于”或“等于”）2～4min內水吸收的熱量。
（3）小玲認為，0～4min內水和食用油的溫度變化相同，說明兩種物質的比熱容相同，這種說法對嗎？　 　，原因是　 　。（假設電加熱器放出的熱量全部被液體吸收）
18．某小組同學在學習完“大氣壓強”之后，通過上網查閱資料知道：在海拔2千米以內，每上升10米大氣壓強約減小100帕，還查閱到科學家在研究水的沸點和海拔高度之間關系時的相關數據，如下表所示：
海拔高度h/km
0
1
3
6
9
…
水的沸點t/℃
100
97
91
80
70
…
根據對資料中信息的分析，回答以下問題：
（1）在海拔8848米的珠穆朗瑪峰頂上，水的沸點大約是　 　℃。根據表中數據總結規律是　 　。
（2）位于珠江新城的廣州國際金融中心樓高40米，則該樓頂?shù)拇髿鈮簭姳鹊孛娴拇髿鈮簭娂s減小了　 　帕。
19．如圖所示，在40N的水平拉力F作用下，重200N的物體沿水平地面向左勻速直線運動了2m，物體與地面的滑動摩擦力為90N，對物體做功是　 　J，使用滑輪組的額外功為　 　J，滑輪組的機械效率為　 　。

三、解析題（第20題9分，21題12分，共21分）
20．（9分）如圖所示，兩圖中電源電壓相同且保持不變。在甲圖中，閉合開關S，電壓表示數為4V，電流表示數為0.4A；乙圖中，閉合開關S，電壓表示數為6V。求：

（1）R1的阻值；
（2）乙圖中電流表示數；
（3）乙圖中R2的電功率。
21．（12分）2020年3月南海神狐海域第二輪試采可燃冰，可燃冰遇火即可燃燒（如圖所示）。它是由甲烷與水在高壓、低溫條件下形成的類似冰狀的結晶物質，1m3可燃冰約可轉化為160m3的天然氣（主要成分是甲烷）和0.8m3的水。則：[已知甲烷的密度為0.7g/L，ρ水＝1.0×103kg/m3，1m3＝1×103L，c水＝4.2×103J/（kg?℃）]
（1）1m3可燃冰含水的質量是多少？
（2）可燃冰的密度是多少kg/m3？
（3）0.8m3的水溫度升高5℃吸收的熱量是多少？

四、實驗探究題（第22題7分，23題5分，24題7分，共19分）
22．（7分）小亮在探究“水沸騰時溫度變化的特點”的實驗中：

（1）如圖甲所示，某時刻溫度計的示數是　 　℃。
（2）從加熱到沸騰，再撤去酒精燈一段時間，圖乙是小亮根據實驗數據繪制的溫度﹣﹣時間圖像。由圖像可知：比較t1＝10min和t2＝20min時，水在t1時刻的內能　 　（選填“大于”“小于”或“等于”）t2時刻的內能，依據是　 　。
（3）結合圖像提供的信息，比較從40～50min和50～60min兩個時間段，發現水降溫過程的規律是　 　。
（4）小亮開始實驗時水量少了點，于是在沸騰后又往燒杯里加了一些冷水，用同樣大的火直至將水再次燒開。圖中能反映小亮整個燒水過程中溫度隨時間變化的圖像是　 　（選填字母）。
A.B.C.D.
23．（5分）為了直觀驗證阿基米德原理，小明改進了實驗裝置，如圖所示，把彈簧測力計上端固定在鐵架臺上，用粗鐵絲做一個框，掛在彈簧測力計掛鉤上，在粗鐵絲框上端懸吊一個金屬塊，下面放一小杯。鐵架臺的支架上放置一個溢水杯，溢水杯跟金屬塊、粗鐵絲框、小杯都不接觸（水的蒸發可忽略）。

（1）從圖丙中讀出彈簧測力計的示數是　 　N。
（2）首先平穩緩慢地抬高放有溢水杯的支架，使金屬塊完全浸沒在水中，但不與溢水杯底部接觸（如圖甲、乙、丙所示），在此過程中，彈簧測力計示數：F甲　 　F丙（選填“＞”“＜”或“＝”）。
（3）然后再平穩緩慢地降低溢水杯支架，使金屬塊完全離開水面（如圖丁所示），可以計算出圖丙中金屬塊所受到的浮力約為　 　N，此時浮力的測量數值將比真實數值　 ?。ㄟx填“偏大”或“偏小”），原因是　 　。
24．（7分）物理興趣小組想測量額定電壓為U0＝2.5V小燈泡的額定電功率。實驗時發現電流表損壞，卻多了一個滑動變阻器（如圖甲中的兩個變阻器用R1和R2表示，只有R1最大阻值已知為R0）。他們連接了如下實物。

（1）在虛線框內按圖甲畫出完整的實驗設計電路圖（圖中已畫出部分電路）。
（2）寫出實驗步驟。
（3）小燈泡額定電功率P＝　 　（用字母U0、R0等表示）。

2020年廣東省廣州市白云區中考物理二模試卷
參考答案與試題解析
一、選擇題（每小題3分）每小題給出的四個選項中，只有一項最符合題意。
1．【解答】解：A圖探究了聲音在真空中不能傳播；
B圖探究了聲音傳遞能量；
C圖，振動的物體時是水和杯子，只改變注入杯中的水量，杯子振動的頻率發生變化，音調發生變化，即在相同的力的作用下，水量越多，越不容易振動，杯子振動越慢，故其振動的頻率變慢，音調變低；可探究影響音調高低因素；
D圖可探究振幅與響度的關系。
故選：C。
2．【解答】解：水泥管原來與汽車一起運動，當汽車突然剎車時，水泥管由于具有慣性，仍要保持原來的運動狀態，以原來的速度向前運動，所以車頭受到所載水泥管的沖擊，嚴重擠壓變形；說明水泥管具有慣性；故A正確，BCD錯誤。
故選：A。
3．【解答】解：由題意可知，指示燈和電動機并聯，S1控制干路，開關S2控制電動機；
A、圖中開關S2閉合后，發生電源短路現象，故A不符合題意；
B、圖中指示燈和電動機串聯，故B不符合題意；
C、圖中指示燈和電動機并聯，S1控制干路，開關S2控制電動機，故C符合題意；
D、圖中S1和開關S2分別控制支路，故D不符合題意。
故選：C。
4．【解答】解：（1）從冷凍室取出混合液體，易拉罐冒出的“白氣”是空氣中水蒸氣遇冷液化形成的小水滴，說明易拉罐的溫度低于室溫，故A錯誤，D正確；
（2）易拉罐長時間在冷凍室內放置，溫度為﹣5℃，但混合液沒有凝固，說明加入酒精后，水的凝固點降低了，故B錯誤；
（3）易拉罐外表面的下部和底部白色粉末狀物質是空氣中水蒸氣凝華形成的固態小冰晶，故C錯誤。
故選：D。
5．【解答】解：物體放在凸透鏡前距焦點5厘米處，在透鏡另一側30cm處的光屏上成像，則物距一定大于一倍焦距；
A、如果焦距為5cm，則物距為5cm+5cm＝10cm，物距等于二倍焦距，則像距也等于10cm，故A不符合題意；
B、如果焦距為10cm，則物距為10cm+5cm＝15cm，物距大于一倍焦距小于二倍焦距，像距大于二倍焦距，而30cm大于二倍焦距，符合題意；
C、如果焦距為15cm，則物距為15cm+5cm＝20cm，物距大于一倍焦距小于二倍焦距，像距大于二倍焦距，而30cm等于二倍焦距，不符合題意；
D、如果焦距為20cm，則物距為20cm+5cm＝25cm，物距大于一倍焦距小于二倍焦距，像距大于二倍焦距，而30cm在一倍焦距和二倍焦距之間，不符合題意。
故選：B。
6．【解答】解：一個中學生的體重大約為500N，
人躺著對床的壓強為3000Pa，
則床面的受力面積S＝＝≈0.17m2，
結合選項可知，C的數值接近，ABD數值差距較大。
故選：C。
7．【解答】解：
A、網袋靜止時，它受到的總重力與它對繩子的拉力是作用在不同物體上的兩個力，且方向相同，不是一對平衡力。故A錯誤；
BC、金屬球轉動過程中，它受到的重力與繩子對它的拉力大小不相等，且不在同一條直線上，不是一對平衡力，所以金屬球的運動狀態改變（或者說其運動方向不斷變化）。故BC錯誤；
D、金屬球轉動過程中，網袋受到向上的拉力，網袋由靜止開始向上運動，說明改變物體的運動狀態需要力。故D正確。
故選：D。
8．【解答】解：用細繩吊著一個物塊，靜止靠在墻壁上，此時重力與拉力是一對平衡力；
當剪斷細繩時，拉力消失，但同時用一個由零逐漸增大的水平作用力F壓在物塊上，則木塊對墻面產生壓力，進而產生沿墻壁向上的摩擦力，且摩擦力隨著壓力的增大而變大。開始時摩擦力較小，小于重力（f滑＜G），物塊向下做加速運動；然后瞬間等于重力；再大于重力（f滑＞G），物塊做減速運動；當速度為零時物體靜止，從滑動摩擦變?yōu)殪o摩擦，摩擦力瞬間變小，然后靜摩擦力等于物重（f靜＝G），不再變化。
則：物塊的速度先變大再變小后不變，故B錯誤；
物塊所受摩擦力先變大再變小后不變，故D錯誤；
物塊的動能先變大再變小后不變，故C錯誤；
物塊向下滑落的過程中，需要克服摩擦力做功，機械能減小，當物塊靜止后，機械能不再變化，故機械能先減小后不變，故A正確。
故選：A。
9．【解答】解：A、因R1與R2串聯，所以通過R1的電流等于通過R2的電流，故A選項不正確；
B、因兩電壓表的指針位置相同，但R2兩端電壓表的量程比R1兩端的量程大，所以R1兩端的電壓小于R2兩端的電壓，故B選項不正確；
C、根據R＝可知，R1電阻值小于R2電阻值，故C選項不正確；
D、根據P＝UI可知，R1消耗的功率小于R2消耗的功率，故D選項正確。
故選：D。
10．【解答】解：
A、小球由A點靜止向D點運動，則小球在A點的速度為零，動能為零，故A錯誤；
B、因為軌道是光滑的，沒有摩擦，不計空氣阻力，所以小球的機械能守恒，則小球在B點和C點的機械能相等；由圖可知，B點的高度小于C點，則小球在B點的重力勢能小于C點；不考慮彈性勢能時，動能等于機械能減去重力勢能，所以小球在B點的動能大于C點，則小球通過B時的速度比通過C時大，故B錯誤；
C、由B項可知小球在C點和D點的機械能相等；由圖可知，C點的高度小于D點，則小球在C點的重力勢能小于D點；因動能等于機械能減去重力勢能，所以小球在C點比在D點的動能大，故C正確；
D、由圖知D點與A點的高度相同，所以小球在A點的重力勢能與D點相等，故D錯誤。
故選：C。
11．【解答】解：魚體內的魚鰾里面是空氣，改變魚鰾的體積也就改變了排開水的體積（不會改變自身質量），從而達到改變所受浮力大小的目的，而控制自身的浮沉。故：
AB、鰾膨脹時排開液體的體積變大，浮力變大，即浮力大于重力，會上浮，故A正確，B錯誤；
CD、鰾收縮時，排開液體的體積變小，魚所受浮力小于重力會下沉，故CD錯誤；
故選：A。
12．【解答】解：由甲圖可知，R1與R2并聯，電流表A1測R1中的電流，電流表A2測干路電流，電流表A3測R2的電流；
由乙圖可知，R3與R4串聯，電流表A4測串聯電路的電流；
①若A1與A2示數相同，則R2沒有接入電路，故不能比較R1、R2的大小，故①錯誤；
②若A1與A3示數相同，即通過R1、R2的電流相等，由于并聯電路各支路電路兩端的電流相等，根據歐姆定律可知：R1＝R2，故②正確；
③由于R1與R2并聯，電流表A2測干路電流，則根據并聯電路的特點和歐姆定律可知：R2＞R并＝；
由于R3與R4串聯，根據串聯電路的特點和歐姆定律可知：R3＜R串＝；
若A2與A4示數相同，則R并＝R串，所以，R2＞R3，故③正確；
④由于電流表A3測R2的電流；則根據歐姆定律可得：R2＝；
由于R3與R4串聯，根據串聯電路的特點和歐姆定律可知：R3＜R串＝；
若A3與A4示數相同，則R2＝R串＞R3，故④錯誤。
故選：B。
二、填空題作圖題（共24分）
13．【解答】解：
根據平面鏡成像的規律，作出點光源O關于水面的對稱點，即點光源O在水面的像O′，由于反射光線的反向延長線要過像點O′，連接PO′，與水面的交點就是入射點M。
分別連接OM、MP、MA，可得入射光線、反射光線、折射光線。如圖所示：

14．【解答】解：
（1）從支點O作阻力F2作用線的垂線，支點到垂足的距離為阻力臂l2；
（2）由杠桿平衡條件F1 L1＝F2 L2可知，在阻力跟阻力臂的乘積一定時，動力臂越長，動力越小；圖中支點在O點，因此OA作為動力臂l1最長；動力的方向應該向下，過點A垂直于OA向下作出最小動力F1的示意圖，如圖所示：

15．【解答】解：首先辨別上面三根線分別為火線、零線、地線；
開關同時控制兩個插座，開關應接在干路上，且開關要與火線相連，兩個插座應并聯接入電路；
三孔插座的接法：上孔接地線，左孔接零線，右孔接火線。
兩孔插座的接法：左孔接零線，右孔接火線；如圖所示：

16．【解答】解：電流的周圍存在磁場，通電時的銅線圈的周圍存在磁場，與條形磁鐵的磁場相似；
小火車是因為“一吸一斥”而運動，即相鄰的兩個磁極是異名磁極，由圖可知，甲中的是同名磁極，乙中的是異名磁極，故乙車會跑動；
在跑動過程中，消耗了電能，電能轉化為機械能。
故答案為：條形；乙；電能轉化為機械能。
17．【解答】解：（1）根據比較不同物質吸熱能力的兩種方法，要控制不同物質的質量相同；
（2）由甲知，0﹣2min和2﹣4min水高的溫度相同，根據Q＝cmΔt知，0﹣2min內水吸收的熱量＝2﹣4min內水吸收的熱量；
（3）這種說法不對，原因是：圖中兩電阻串聯中，電流相同，根據Q＝I2Rt，因電加熱器的電阻不一樣，放出的熱量不同。
故答案為：（1）質量；（2）等于；（3）不對；電加熱器的電阻不一樣，放出的熱量不同。
18．【解答】解：（1）由表格中的信息可知，當海拔為9000m時，沸點為70℃，在海拔8848米的珠穆朗瑪峰頂上，水的沸點大約是71℃，氣壓越大，沸點越高；
（2）在海撥2千米以內，每上升10米大氣壓強約減小100帕，則樓頂?shù)拇髿鈮簭姕p小了×100Pa＝400Pa。
故答案為：（1）71；大氣壓強越小，水的沸點越低；（2）400Pa。
19．【解答】解：（1）對物體做功：W有＝fL＝90N×2m＝180J；
（2）由圖可知，n＝3，繩子移動的距離：s＝nL＝3×2m＝6m，
拉力做的總功：W總＝Fs＝40N×6m＝240J；
額外功W額＝W總﹣W有＝240J﹣180J＝60J，
（3）滑輪組的機械效率：η＝×100%＝×100%＝75%。
故答案為：180；60；75%。
三、解析題（第20題9分，21題12分，共21分）
20．【解答】解：（1）由甲圖可知：閉合開關，R1、R2串聯，電壓表測量R1兩端的電壓，電流表測量電路的電流；
由I＝得：
R1的阻值為：
R1＝＝＝10Ω；
（2）由乙圖可知：閉合開關，R1、R2并聯，電壓表測量電源電壓，則電源電壓U＝6V；
則甲圖中，由串聯電路兩端的總電壓等于各分電阻兩端的電壓之和可知：
電阻R2兩端電壓為：
U2＝U﹣U1＝6V﹣4V＝2V，
由I＝得：
R2＝＝＝5Ω；
乙圖中通過電阻R1的電流為：
I1＝＝＝0.6A，
乙圖中通過電阻R2的電流為：
I2＝＝＝1.2A，
由并聯電路的干路電流等于各支路電流之和可得：
I′＝I1+I2＝0.6A+1.2A＝1.8A；
（3）乙圖中R2的電功率為：
P2＝UI2＝6V×1.2A＝7.2W。
答：（1）R1的阻值為10Ω；
（2）乙圖中電流表示數為1.8A；
（3）乙圖中R2的電功率為7.2W。
21．【解答】解：（1）水的質量：
m水＝ρ水V水＝1×103kg/m3×0.8m3＝800kg；
（2）甲烷的質量：
m甲烷＝ρ甲烷V甲烷＝0.7g/L×160×103L＝112000g＝112kg，
1m3可燃冰的質量：
m＝m甲烷+m水＝112kg+800kg＝912kg，
則可燃冰的密度：
ρ＝＝＝912kg/m3；
（3）0.8m3的水溫度升高5℃吸收的熱量：
Q吸＝c水m水Δt＝4.2×103J/（kg?℃）×800kg×5℃＝1.68×107J。
答：（1）1m3可燃冰含水的質量是800kg；
（2）可燃冰的密度是912kg/m3；
（3）0.8m3的水溫度升高5℃吸收的熱量是1.68×107J。
四、實驗探究題（第22題7分，23題5分，24題7分，共19分）
22．【解答】解：（1）該溫度計的分度值為1℃，此時的示數為96℃；
（2）因為水在沸騰過程中不斷吸熱，所以內能增大，故水在t1時刻的內能小于t2時刻的內能；
（3）比較從40～50min和50～60min兩個時間段，可以看出水降溫過程的規律先快后慢；
（4）水沸騰之后，溫度保持不變，水沸騰后再向燒杯中加冷水，溫度降低，然后在加熱過程中，水吸熱溫度上升，達到沸點繼續沸騰，在此過程中，水面上的氣壓不變，所以水的沸點與原來相同，據此分析可知；B圖像符合題意，CD圖像的沸點與原來不同，不符合題意；A圖像中水的溫度不可能直接從很低的溫度達到沸點，應該有一個升溫過程，故選B。
故答案為：（1）96；（2）小于；水在沸騰過程中不斷吸熱，內能增大；（3）先快后慢；（4）B。
23．【解答】解：
（1）由圖丙知，測力計的分度值為0.2N，示數為3.2N；
（2）平穩緩慢地抬高溢水杯支架，使金屬塊完全浸沒入水中（如圖甲→乙→丙），圖甲中彈簧測力計示數為金屬塊、粗鐵絲框、小杯的總重力，
圖乙、丙中彈簧測力計示數為金屬塊對測力計的拉力、粗鐵絲框、小杯和溢出水的重力之和，
由于金屬塊對測力計的拉力等于金屬塊的重力與金屬塊受到的浮力之差，根據阿基米德原理可知：金屬塊受到的浮力等于排開液體所受的重力，
所以，彈簧測力計示數不變，即：F甲＝F丙；
（3）由圖丙、丁可知，彈簧測力計的分度值為0.2N，圖丁G＝4.4N，圖丙F示＝3.2N，
圖丙中金屬塊所受到的浮力約為：
F?。紾﹣F示＝4.4N﹣3.2N＝1.2N；
金屬塊完全離開水面時要帶出一些小水滴，使重力G測的數值偏大，根據F浮＝G﹣F示可知，此時浮力的測量數值比真實數值將偏大。
故答案為：（1）3.2；（2）＝；（3）1.2；偏大；金屬塊完全離開水面時要帶出一些小水滴，使重力G測的數值偏大。
24．【解答】解：（1）根據實物圖可知，該電路為串聯電路，電壓表測量燈泡兩端的電壓，電路圖如圖所示：
；
（2）實驗步驟：
①閉合開關，移動滑動變阻器R2的滑片，使電壓表的示數為2.5V，此時燈泡正常發光；
②斷開開關，將電壓表拆下后并聯到滑動變阻器R1的兩端，閉合開關，滑動變阻器R2的滑片不動，燈泡正常發光，此時電壓表的示數為U1；
（3）根據歐姆定律可知，通過R1的電流為：I＝，此時燈泡正常發光，則I為燈泡的額定電流；
燈泡的額定功率為：P＝U0I＝U0×。
故答案為：（1）如圖；（2）①閉合開關，移動滑動變阻器R2的滑片，使電壓表的示數為2.5V，此時燈泡正常發光；②斷開開關，將電壓表拆下后并聯到滑動變阻器R1的兩端，閉合開關，滑動變阻器R2的滑片不動，燈泡正常發光，此時電壓表的示數為U1；（3）U0×。
