2020年廣東省佛山市高明區中考物理模擬試題

這是一份2020年廣東省佛山市高明區中考物理模擬試題，共21頁。試卷主要包含了填空題，作圖題，實驗題，計算題等內容，歡迎下載使用。

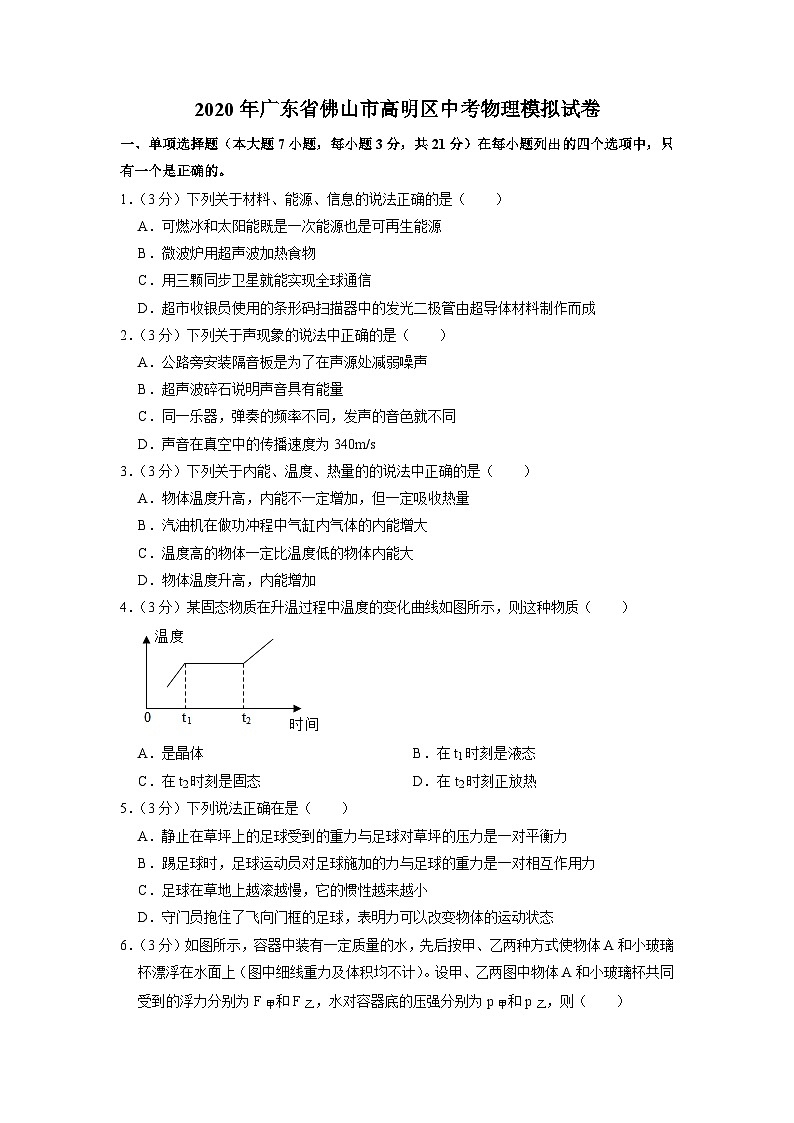

?2020年廣東省佛山市高明區中考物理模擬試卷
一、單項選擇題（本大題7小題，每小題3分，共21分）在每小題列出的四個選項中，只有一個是正確的。
1．（3分）下列關于材料、能源、信息的說法正確的是（　?。?br /> A．可燃冰和太陽能既是一次能源也是可再生能源
B．微波爐用超聲波加熱食物
C．用三顆同步衛星就能實現全球通信
D．超市收銀員使用的條形碼掃描器中的發光二極管由超導體材料制作而成
2．（3分）下列關于聲現象的說法中正確的是（　?。?br /> A．公路旁安裝隔音板是為了在聲源處減弱噪聲
B．超聲波碎石說明聲音具有能量
C．同一樂器，彈奏的頻率不同，發聲的音色就不同
D．聲音在真空中的傳播速度為340m/s
3．（3分）下列關于內能、溫度、熱量的的說法中正確的是（　?。?br /> A．物體溫度升高，內能不一定增加，但一定吸收熱量
B．汽油機在做功沖程中氣缸內氣體的內能增大
C．溫度高的物體一定比溫度低的物體內能大
D．物體溫度升高，內能增加
4．（3分）某固態物質在升溫過程中溫度的變化曲線如圖所示，則這種物質（　　）

A．是晶體 B．在t1時刻是液態
C．在t2時刻是固態 D．在t2時刻正放熱
5．（3分）下列說法正確在是（　?。?br /> A．靜止在草坪上的足球受到的重力與足球對草坪的壓力是一對平衡力
B．踢足球時，足球運動員對足球施加的力與足球的重力是一對相互作用力
C．足球在草地上越滾越慢，它的慣性越來越小
D．守門員抱住了飛向門框的足球，表明力可以改變物體的運動狀態

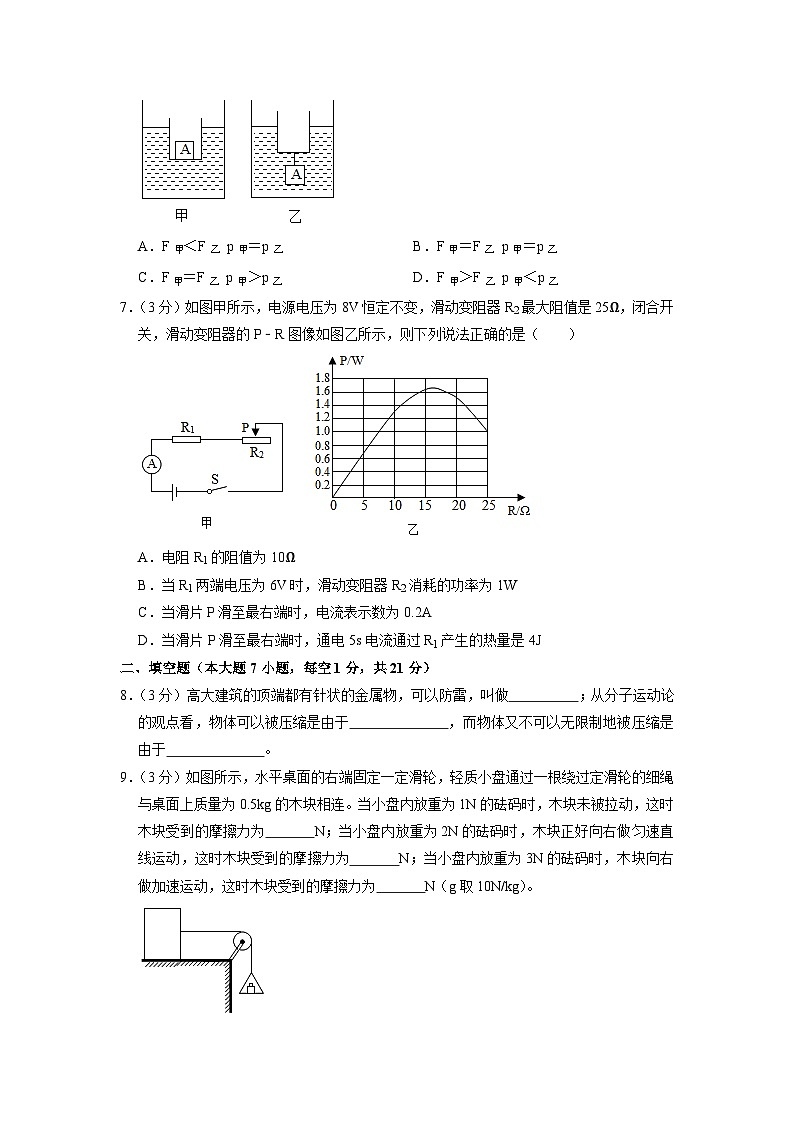

6．（3分）如圖所示，容器中裝有一定質量的水，先后按甲、乙兩種方式使物體A和小玻璃杯漂浮在水面上（圖中細線重力及體積均不計）。設甲、乙兩圖中物體A和小玻璃杯共同受到的浮力分別為F甲和F乙，水對容器底的壓強分別為p甲和p乙，則（　?。?br />
A．F甲＜F乙 p甲＝p乙 B．F甲＝F乙 p甲＝p乙
C．F甲＝F乙 p甲＞p乙 D．F甲＞F乙 p甲＜p乙
7．（3分）如圖甲所示，電源電壓為8V恒定不變，滑動變阻器R2最大阻值是25Ω，閉合開關，滑動變阻器的P﹣R圖像如圖乙所示，則下列說法正確的是（　?。?br />
A．電阻R1的阻值為10Ω
B．當R1兩端電壓為6V時，滑動變阻器R2消耗的功率為1W
C．當滑片P滑至最右端時，電流表示數為0.2A
D．當滑片P滑至最右端時，通電5s電流通過R1產生的熱量是4J
二、填空題（本大題7小題，每空1分，共21分）
8．（3分）高大建筑的頂端都有針狀的金屬物，可以防雷，叫做　 　；從分子運動論的觀點看，物體可以被壓縮是由于　 　，而物體又不可以無限制地被壓縮是由于　 　。
9．（3分）如圖所示，水平桌面的右端固定一定滑輪，輕質小盤通過一根繞過定滑輪的細繩與桌面上質量為0.5kg的木塊相連。當小盤內放重為1N的砝碼時，木塊未被拉動，這時木塊受到的摩擦力為　 　N；當小盤內放重為2N的砝碼時，木塊正好向右做勻速直線運動，這時木塊受到的摩擦力為　 　N；當小盤內放重為3N的砝碼時，木塊向右做加速運動，這時木塊受到的摩擦力為　 　N（g取10N/kg）。

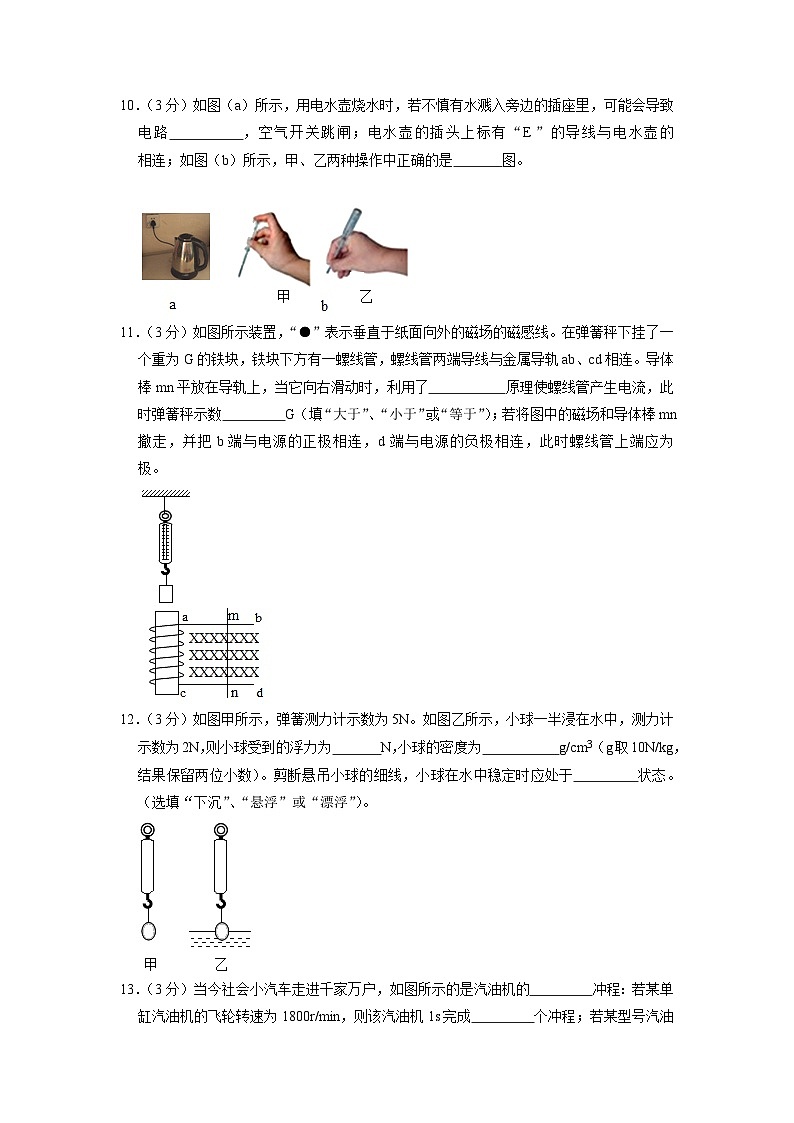

10．（3分）如圖所示，用電水壺燒水時，若不慎有水濺入旁邊的插座里，可能會導致電路　 　，空氣開關跳閘；電水壺的插頭上標有“E”的導線與電水壺的　 　相連；如圖所示，甲、乙兩種操作中正確的是　 　圖。


11．（3分）如圖所示裝置，“●”表示垂直于紙面向外的磁場的磁感線。在彈簧秤下掛了一個重為G的鐵塊，鐵塊下方有一螺線管，螺線管兩端導線與金屬導軌ab、cd相連。導體棒mn平放在導軌上，當它向右滑動時，利用了　 　原理使螺線管產生電流，此時彈簧秤示數　 　G（填“大于”、“小于”或“等于”）；若將圖中的磁場和導體棒mn撤走，并把b端與電源的正極相連，d端與電源的負極相連，此時螺線管上端應為　 　極。

12．（3分）如圖甲所示，彈簧測力計示數為5N。如圖乙所示，小球一半浸在水中，測力計示數為2N，則小球受到的浮力為　 　N，小球的密度為　 　g/cm3（g取10N/kg，結果保留兩位小數）。剪斷懸吊小球的細線，小球在水中穩定時應處于　 　狀態。（選填“下沉”、“懸浮”或“漂浮”）。

13．（3分）當今社會小汽車走進千家萬戶，如圖所示的是汽油機的　 　沖程：若某單缸汽油機的飛輪轉速為1800r/min，則該汽油機1s完成　 　個沖程；若某型號汽油機的功率為69kW，每小時消耗汽油25L，該汽油機的效率是　 　。（ρ汽油＝0.8×103kg/m3，q汽油＝4.6×107J/kg）

14．（3分）如圖甲所示的電路中，電源電壓為12V且恒定不變，R2電阻為12Ω，閉合開關后，電流表A1的示數為1.6A，若把圖甲電路中的兩個電流表換成兩個電壓表，如圖乙所示，閉合開關后，電壓表V2示數為8V。則R1電阻為　 　Ω；電流表A2的示數為　 　A；圖乙電路消耗的總功率為　 　W。


三、作圖題（2分+2分+3分，共7分）
15．（2分）如圖，O點既是圖中凹透鏡的虛焦點，也是圖中凸透鏡的光心，F(xiàn)是凸透鏡的焦點。請完成光路圖。

16．（2分）如圖，O為輕質杠桿的支點，A點掛一重物B，杠桿在圖示位置平衡，作出物體B的重力和最小動力F1的示意圖。

17．（3分）如圖所示，圖甲是常見的插線板，插線板的開關同時控制插線板上的插孔，請在圖乙中畫出插線板上的開關和插孔的連接方式，并把插線板與電源線接通。

四、實驗題（第16小題6分，第17小題7分，第18小題7分，共20分）
18．（2分）如圖所示，停表的讀數為　 　s。物體A的長度為　 　cm。

19．（2分）如圖所示是水銀體溫計，它是利用水銀　 　的性質制成的，它的示數為　 　℃。

20．（2分）如圖所示的電能表讀數是　 　，小明將一個電風扇單獨接入電路中，10min內
電能表的轉盤轉了450轉，此過程中電風扇消耗電能　 　kW?h。

21．（7分）如圖所示，小李用點燃的蠟燭、凸透鏡和光屏進行“探究凸透鏡成像規律”的實驗，凸透鏡的焦距為12cm。
（1）實驗前應調節燭焰、凸透鏡、光屏三者的中心，使它們在　 　上。
（2）實驗過程中，當蠟燭與凸透鏡的距離如圖所示時，移動光屏，在光屏上可得到一個清晰的倒立、　 　的實像，生活中利用這個規律制成的光學儀器是　 　。當蠟燭燃燒一段時間后會變短，燭焰的像會往　 　偏離光屏中心。
（3）小李進一步學習知道了眼球的成像原理。一束來自遠處的光經眼球的角膜和晶狀體折射后所成的像落在視網膜　 　（填“前”或“后”），這就是近視眼；矯正方法是戴一副由　 ?。ㄌ睢巴埂被颉鞍肌保┩哥R片做的眼鏡。
（4）若將遠視眼鏡放在蠟燭與凸透鏡之間，光屏上原來清晰的像變模糊了，若保持凸透鏡和光屏的位置不動，應使蠟燭　 ?。ㄟx填“靠近”或“遠離”）凸透鏡，則又能在光屏上看到燭焰清晰的像。

22．（7分）在測量定值電阻Rx的實驗中，實驗室提供的器材有：兩節新的干電池、滑動變阻器、電壓表、電流表、開關各一個、導線若干。

（1）請用筆畫代替導線，繼續完成圖甲中實驗電路的連接。要求滑動變阻器滑片向右移動時，電流表示數減小。
（2）小青按圖甲在連接電路時，開關應處于　 　狀態：接通電路后，觀察到電流表指針不偏轉，電壓表示數為3V，則故障原因可能是　 　。（儀表是完好的）
（3）排除故障后，調節滑動變阻器，記錄多組數據，描點并畫出了待測電阻Rx的I﹣U圖像，如圖乙所示，由圖像可知：
①Rx＝　 　Ω；
②電流和電壓的關系是（寫兩者關系的實驗結論）：　 　。
（4）小亮實驗過程中發現電壓表損壞，于是設計了如圖丙所示的電路圖。他閉合開關S，將滑動變阻器調到最小值，測出電流I1；將滑動變阻器調到最大值R0，測出電流為I2，則待測電阻Rx＝　 ?。ㄓ靡阎亢蜏y量量表示）。
（5）完成實驗后，小青換用新的實驗器材設計電路測電阻Rx的阻值。如圖丁所示的四個電路中，R0的阻值已知，其中不能測出未知電阻Rx的阻值的電路是　 　。
五、計算題（第19小題6分，第20小題7分，共13分）
23．（6分）一輛汽車啟動時，以恒定的功率在平直的公路上做直線運動，其v﹣t圖像如圖甲所示，在第10s時速度達到25m/s，通過的路程為120m。若汽車在公路上行駛1h，消耗汽油10L，已知汽油完全燃燒放出的熱量有30%轉化為汽車的機械能。（汽油的熱值為4.6×107J/kg，汽油的密度為0.7×103kg/m3，g取10N/kg）

（1）在0﹣10s內汽車的平均速度；
（2）求1h內汽車發動機所做的功；
（3）若汽車在水平路面上勻速行駛時所受的阻力f與速度v的關系如圖乙所示，則該轎車以90km/h的速度勻速行駛時的功率有多大？
24．（7分）如圖甲所示，某品牌的“無油空氣炸鍋”，其原理是利用循環的熱空氣流加熱食物，工作電路如圖乙所示，R1、R2均為加熱空氣的電熱絲，其中R1的阻值為40Ω，使空氣循環流動的是標有“220V 66W”的電風扇。在某次烤雞翅膀的過程中，定時開關始終閉合，溫控開關閉合5min然后斷開1min，如此不斷循環（不考慮溫度對電阻的影響），求：
（1）在溫控開關閉合后，把R2阻值調為零，通過干路的電流為多大？
（2）把R2阻值調為零，當定時開關顯示已經工作6min時，R1一共產生多少熱量？
（3）溫控開關閉合時，調節滑動變阻器使得R2兩端電壓為60V，此時電路的總功率為多少？

六.綜合能力題（本大題3小題，每題6分，共18分）
25．（6分）（1）如圖桿秤是民間的一種測量工具。小李同學想探究桿秤的用法。他使用時將待測物體掛在秤鉤上，秤鉤在秤桿A點懸吊下來。用手拎住秤紐B或C（相當于支點），秤砣D在秤桿E上移動，當秤桿水平平衡時就可以在秤桿上讀出被測物體的質量。
①在測量中，當被測物重量增加，要使桿秤平衡，秤砣D應該向　 　（選填“左”或“右”）。
移動。若用秤紐C測量時，秤砣的質量為150g，秤桿的質量忽略不計，秤桿水平靜止時，AC＝5cm，CD＝25cm，則被測物的質量為　 　kg。
②根據杠桿平衡的條件分析，使用桿秤時，當從秤紐C換到秤紐B時，最大測量值將變　 　。
（2）接著小李同學用細線拴住一端粗、一端細的實心胡蘿卜并懸掛起來，靜止后胡蘿卜的軸線水平，如圖甲所示；在拴線處沿豎直方向將胡蘿卜切成A、B兩段。A、B哪段重些呢？甲、乙、丙三個同學提出各自的猜想：甲認為：A較重；乙認為：B較重；丙認為：A、B一樣重。
①物理老師設計了如圖乙所示的實驗，由此你可以判斷　 　同學的猜想是正確的（填“甲”、“乙”或“丙”）。
②根據圖乙的實驗，小李同學還得出結論：只要滿足“阻力×阻力作用點到支點的距離＝動力×動力作用點到支點的距離”，杠桿就能平衡。
你認為這個結論　 ?。ㄟx填“是”或“不是”）正確的。若利用圖丙所示的裝置，你通過怎樣的實驗操作來驗證你的結論？答：　 　。
26．（6分）閱讀下列短文，回答問題。
負壓式救護車
2020年2月5日下午，經過11天加班趕產的20輛負壓救護車，在安徽蕪湖全部完工并順利交付。這批負壓救護車將由安徽省經信廳統一調配，發往疫情形勢嚴重地區，用于感染者的安全隔離與轉運，后經國內汽車廠家的合作，“負壓救護車”的產能進一步提升。截至2月15日，累計360輛負壓救護車交付湖北抗疫一線使用。那么，什么是負壓式救護車？這種救護車較常見的救護車又有何區別呢？其實，這種車最大的特點是負壓。所謂負壓，就是利用技術手段，使車內氣壓低于外界大氣壓，這樣空氣在自由流動時只能由車外流向車內，并且可以利用真空泵將車內的空氣通入特制的電熱絲容器內進行高溫消毒后排出，在救治和轉運傳染病人時可以最大限度地減少交叉感染的幾率。車上還配備了呼吸機、除顫儀、心電監護儀等全套搶救設備，安裝了消毒燈、中心供氧接口等，后期清創縫合手術和心肺復蘇等搶救都可以在救護車上進行，這在普通救護車上是難以實現的。
（1）相比較于普通救護車，“抗擊疫情”中使用負壓式救護車的最大好處是　 　。
（2）在利用電熱絲高溫消毒的過程中，是將　 　能轉化成　 　能。
（3）負壓救護車內安裝了消毒燈、中心供氧接口等設備，消毒燈是利用　 ?。ㄟx填“紅外線”或“紫外線”）進行消毒的。
（4）負壓空間的產生主要是通過排風機向車外空間主動排風，以及艙室的密封處理實現的。若車內氣壓為外界標準大氣壓的90%，車頂的面積大約為4m2，車頂受到的內外壓力差為　 　N．（標準大氣壓為1.01×105Pa）
（5）若車載排風機每t時間段排出空氣的體積為V，每立方米這樣的空氣的動能是E．若該排風機的效率為η，則該排風機的功率的表達式為　 　。
27．（6分）小明每天關注著疫情的發展，從bilibili網站看到了智能機器人，對它產生了興趣，于是找來關于智能機器人的信息。
某款機器人
鋰電池
電壓
36V
容量
15Ah
電動機
額定電壓
36V
額定功率
180W
智能機器人有相當發達的“大腦”，具備形形色色的內部信息傳感器和外部信息傳感器，如視覺、聽覺、觸覺、嗅覺。此外，它還有效應器，通過電動機使手、腳、鼻子、觸角等動起來。智能機器人能用人類語言同操作者對話，能調整自己的動作以達到操作者所提出的全部要求.機器人往往使用熔點為200℃的玻璃鋼作外殼，有著其他材質不可替代的優點。智能機器人的電源主要有鈉硫電池、鎳鎘電池、鋰電池等。
隨著智能機器人技術的不斷發展和成熟，它將走進千家萬戶，服務人們的生活。
（1）鋰電池充電時的能量轉化形式為電能轉化為　 　能。
（2）關于智能機器人，下列說法中是正確的是　 　。
A.智能機器人的效應器通過電動機使手、腳等動起來時，是將機械能轉化為電能
B.智能機器人通過嗅覺能聞到外界的各種氣味，說明分子在做無規則的運動
C.智能機器人能與人語音對話，說明了電磁波能傳遞能量
D.溫度為200℃的玻璃鋼一定是液態
（3）某智能機器人站著發射超聲波，經過0.04s后收到障礙物的回波，則機器人與障礙物間的距離約為　 　m。該智能機器人靠底座輪子驅動，其驅動電動機的具體參數如上表所示，若該智能機器人的驅動電動機線圈電阻為0.4Ω，則電動機正常工作下的發熱功率為　 　W。（設超聲波在空氣中的傳播速度為340m/s）
（4）若當剩余電量減為電池容量的10%時，該智能機器人會主動尋找充電器充電，則充滿電后至下次自動充電前，該智能機器人能夠連續正常工作的最長時間為　 　h。為確保該智能機器人能順利返回充電，假設需要充電時離充電器最遠路程不能超過480m，則該智能機器人返回過程中受到的水平阻力為　 　N。（剩余電池容量的30%用于提供克服阻力做功）


2020年廣東省佛山市高明區中考物理模擬試卷
參考答案與試題解析
一、單項選擇題（本大題7小題，每小題3分，共21分）在每小題列出的四個選項中，只有一個是正確的。
1．【解答】解：A、可燃冰是一次能源不是可再生能源，故A錯誤；
B、微波爐是利用電磁波加熱食品的，原理是食物分子在微波的作用下劇烈振動，使得食物內能增加，溫度升高，故B錯誤；
C、用三顆地球同步衛星就可以實現全球通信，故C正確；
D、超市收銀員使用的條形碼掃描器中的發光二極管使用的主要是半導體材料，故D錯誤。
故選：C。
2．【解答】解：A.公路旁安裝隔音板是為了在傳播過程中減弱噪聲，不是在聲源處減弱噪聲，故A錯誤；
B.超聲波能碎石，說明聲音可以傳遞能量，故B正確；
C.同一樂器，彈奏的頻率不同，發聲的音調就不同，故C錯誤；
D.聲音不能在真空中傳播，即聲音在真空中的傳播速度為0，故D錯誤。
故選：B。
3．【解答】解：AD、物體溫度升高，不一定吸收熱量，可能是外界對物體做了功，但內能一定增加，故A錯誤，D正確；
B、汽油機做功沖程中，氣缸內氣體對活塞做功，氣體內能減小，故B錯誤；
C、內能的多少與物體的質量、溫度和狀態有關，溫度高的物體不一定比溫度低的物體內能大，故C錯誤。
故選：D。
4．【解答】解：由圖知，該物質在熔化過程中，溫度保持不變，有固定的熔點，所以該物質為晶體；
該晶體從t1時刻開始熔化，到t2時刻完全熔化完，所以該晶體在t1時刻是固態，在t2時刻是液態，正在吸熱。故A正確，BCD錯誤。
故選：A。
5．【解答】解：
A、足球受到的重力和足球對草坪的壓力，二力作用在不同的物體上，不是一對平衡力，故A錯誤；
B、踢足球時，運動員對足球施加的力與足球的重力不是發生在兩個物體之間，不是一對相互作用力，故B錯誤；
C、足球離開腳后在草地上越滾越慢，是因為足球受到阻力的作用；慣性的大小只與物體的質量有關，其大小不變；故C錯誤；
D、守門員抱住了飛向門框的足球，足球由運動變?yōu)殪o止，說明力改變了物體的運動狀態；故D正確。
故選：D。
6．【解答】解：（1）把物體A和容器看作一個整體，即物體A和容器的總重力不變，由圖可知，甲、乙中物體都是漂浮在水面上，所以甲、乙兩圖中物體A和小玻璃杯共同受到的浮力都等于物體A和小玻璃杯的總重力，即F甲＝F乙；故AD錯誤；
（2）由于兩種情況下浮力相等，由阿基米德原理F?。溅阉甮V排可得：V排甲＝V排乙；所以，容器中裝有的水，液面的高度是相同的；則由p＝ρgh可得：p甲＝p乙，故B正確，C錯誤。
故選：B。
7．【解答】解：（1）由電路圖知，兩電阻串聯，電流表測電路中電流，
由圖像知，當變阻器連入阻值R2＝25Ω時（滑片在右端時），P2＝1.0W，
由P＝可得，U2＝＝＝5V，
由串聯電路特點和歐姆定律可得，電路中的電流：
I＝I1＝I2＝＝＝0.2A，故C正確；
R1的阻值：
R1＝＝＝＝15Ω，故A錯誤；
通電5s電流通過R1產生的熱量：
Q1＝I12R1t＝（0.2A）2×15Ω×5s＝3J，故D錯誤；
（2）由串聯電路特點和歐姆定律可得，R1兩端電壓為6V時電路中電流：
I′＝I2′＝I1′＝＝＝0.4A，
R2兩端電壓：
U2′＝U﹣U1′＝8V﹣6V＝2V，
此時滑動變阻器R2消耗的功率：
P2＝U2′I2′＝2V×0.4A＝0.8W，故B錯誤。
故選：C。
二、填空題（本大題7小題，每空1分，共21分）
8．【解答】解：（1）雷電是大氣中一種劇烈的放電現象，雷電如果通過樹木、建筑物和人體，將會造成嚴重的破壞，所以在高大建筑的頂端都有針狀的金屬物，通過很粗的金屬線與大地相連，可以防雷，叫做避雷針；
（2）物質是由大量分子組成的，分子間存在間隙，當物體被擠壓，使分子間的間隙變小，所以物體能夠被壓縮。固體、液體間分子間隙較小，同時分子間存在相互作用的斥力，因為分子之間存在斥力，阻止物體分子相互靠近，阻止分子間隙的減小，所以物體又不可以無限制地被壓縮。
故答案為：避雷針；分子間存在間隙；分子間存在斥力。
9．【解答】解：（1）木塊靜止時，所受的摩擦力與拉力是一對平衡力，大小相等，所以，摩擦力等于拉力，f＝F＝1N；
（2）當木塊受到2N的拉力做勻速直線運動時，所受的摩擦力與拉力是一對平衡力，大小相等，所以此時的滑動摩擦力為f＝F＝2N；
（3）當小盤內放重為3N的砝碼時，木塊向右做加速運動，因壓力與接觸面的粗糙程度沒變，故滑動摩擦力不變，仍為2N。
故答案為：1；2；2。
10．【解答】解：（1）若不慎有水濺入旁邊的插座里，會造成電路短路，電路電流過大，使空氣開關跳閘。
（2）電熱水壺有金屬外殼，要使用三腳插頭及與之配套的三孔插痤，讓金屬外殼接地以防止用電器漏電后，導致金屬外殼帶電而發生觸電事故；三腳插頭上標“E”的導線應該與電水壺的外殼相連。
（3）使用測電筆時，必須用手接觸到筆尾的金屬體，故甲圖正確。
故答案為：短路；外殼；甲。
11．【解答】解：導體棒mn平放在導軌上，當它向右滑動時，mn都切割磁感線，電路中都會產生感應電流，這是電磁感應現象；螺線管中有電流通過，具有磁性，能吸引鐵塊，彈簧測力計的示數變大；
若將圖中的磁場和導體棒mn撤走，并把b端與電源的正極相連，d端與電源的負極相連，螺線管中電流的方向從上到下，根據安培定則可知，此時螺線管上端應為S極。
故答案為：電磁感應；大于；S。
12．【解答】解：（1）小球受到的浮力：
F?。紾﹣F示＝5N﹣2N＝3N，
（2）F浮＝ρ水gV排，
V排＝＝＝3×10﹣4m3，
小球的體積：
V＝2×3×10﹣4m3＝6×10﹣4m3。
（3）小球的質量m＝＝＝0.5kg，
小球的密度ρ＝＝≈0.83×103kg/m3＝0.83g/cm3＜ρ水，
則剪斷懸線，小球上浮，待水中穩定時應處于漂浮狀態。
故答案為：3；0.83；漂浮。
13．【解答】解：（1）從圖中可以看出，兩氣門都關閉、活塞向下移動的特點，可以判斷這個沖程是做功沖程。
（2）飛輪的轉速是1800r/min＝30r/s，因為飛輪轉動一圈完成兩個沖程，所以1s可以完成2×30＝60個沖程；
（3）根據ρ＝可知，25L汽油的質量為：m＝ρ汽油V＝0.8×103kg/m3×25×10﹣3m3＝20kg；
這些汽油完全燃燒放出的熱量：Q＝mq汽油＝20kg×4.6×107J/kg＝9.2×108J；
牽引力所做的功：W＝Pt＝69×103W×1×3600s＝2.484×108J；
汽油機的效率為：η＝×100%＝×100%＝27%。
故答案為：做功；60；27%。
14．【解答】解：由甲電路圖可知，三電阻并聯，電流表A1測R2和R3支路的電流之和，電流表A2測R1和R2支路的電流之和，
因并聯電路中各支路兩端的電壓相等，
所以，通過R2的電流：I2＝＝＝1A，
因并聯電路中干路電流等于各支路電流之和，
所以，通過R3的電流：I3＝IA1﹣I2＝1.6A﹣1A＝0.6A，
則R3的阻值：R3＝＝＝20Ω，
由乙電路圖可知，三電阻串聯，電壓表V1測R1和R2兩端的電壓之和，電壓表V2測R2和R3兩端的電壓之和，
因串聯電路中總電阻等于各分電阻之和，且串聯電路中各處的電流相等，
所以，電路中的電流：I＝＝＝0.25A，
因串聯電路中總電壓等于各分電壓之和，
所以，R1兩端的電壓：U1＝U﹣UV 2＝12V﹣8V＝4V，
則電阻R1的阻值：R1＝＝＝16Ω；
甲電路中A2表的示數：IA2＝I1+I2＝+I2＝+1A＝1.75A；
圖乙電路消耗的總功率：P乙＝UI＝12V×0.25A＝3W。
故答案為：16；1.75；3。
三、作圖題（2分+2分+3分，共7分）
15．【解答】解：延長線過另一側焦點的光線經凹透鏡折射后將平行于主光軸，由此作出經凹透鏡的折射光線；
平行于主光軸的光線經凸透鏡折射后將過焦點，由此作出經凸透鏡的折射光線。如圖所示：

16．【解答】解：物體B的重力作用在重心，方向豎直向下，如圖所示：
由杠桿平衡條件F1L1＝F2L2可知，在阻力跟阻力臂的乘積一定時，動力臂越長，動力越??；圖中支點在O點，因此OA作為動力臂最長，重物對杠桿的拉力使杠桿沿順時針轉動，則動力F1應使杠桿沿逆時針轉動，過杠桿的最右端垂直于杠桿向上做出最小動力F1，如下圖所示：

17．【解答】解：插線板上的兩孔插座和三孔插座都是為了連接用電器的，故是并聯的；三孔插座的接法：上面接地線，左邊接零線，右邊接火線；兩孔插座的接法左邊接零線，右邊接火線；為了安全，開關控制火線，如圖所示：

四、實驗題（第16小題6分，第17小題7分，第18小題7分，共20分）
18．【解答】解：（1）停表中的小表盤是以分鐘為單位的，每一格表示0.5分鐘；大表盤是以秒為單位的，每一小格表示0.1s；小表盤的指針在1分鐘到2分鐘之間，且超過1.5分鐘，讀數為1min，大表盤的指針在39.8秒．所以停表的讀數為：1min39.8s＝99.8s；
（2）由圖可知，物體末端所對的刻度為7.80cm，起始端為6.00cm，所以物體的長度為：L＝7.80cm﹣6.00cm＝1.80cm；
故答案為：99.8；1.80。
19．【解答】解：液體溫度計的原理是液體的熱脹冷縮；人的體溫一般不會超過35﹣﹣42℃的范圍，所以體溫計的量程是35﹣﹣42℃，分度值是0.1℃，所以圖中溫度計的示數是36.6℃。
故答案為：熱脹冷縮；36.6。
20．【解答】解：由圖示可知，電能表的示數為2014.1kW?h；
3000r/kW?h的含義是：電路中每消耗1kW?h的電能，電能表的轉盤轉動3000轉，
所以電能表的轉盤轉了450轉，此過程中電風扇消耗電能為：kW?h＝0.15kW?h。
故答案為：2014.1kW?h；0.15。
21．【解答】解：（1）實驗前應調節燭焰、凸透鏡、光屏三者的中心，使完整的像成在光屏的中央；
（2）由圖可知，此時的物距在一倍焦距和二倍焦距之間，成倒立、放大的實像，其應用是投影儀；實驗過程中，蠟燭燃燒變短，根據“過光心的光線其傳播方向不變”可知，像會向光屏的上方移動；
（3）產生近視眼的原因是晶狀體太厚，折光能力太強，或者眼球在前后方向上太長，因此來自遠處某點的光會聚在視網膜前，而利用凹透鏡能使光線發散的特點，在眼睛前面放一個凹透鏡，可使來自遠處物體的光會聚在視網膜上；
（4）若將遠視眼鏡放在蠟燭與凸透鏡之間，光屏上原來清晰的像變模糊了，遠視鏡是凸透鏡，凸透鏡對光線有會聚作用，若保持凸透鏡和光屏的位置不動，應使蠟燭靠近凸透鏡，則又能在光屏上看到燭焰清晰的像。
故答案為：（1）同一高度；（2）放大；投影儀；上；（3）前；凹；（4）靠近。
22．【解答】解：（1）由圖乙知電流表選用0﹣0.6A的量程與滑動變阻器串聯，因為滑動變阻器滑片向右移動時，電流表示數減小，說明電阻增大，滑動變阻器接左下接線柱，如下圖所示：

（2）為了保護電路，連接電路時，開關要斷開；
由上分析，合開關后，發現電流表指針不偏轉，電壓表指針明顯偏轉，則出現的故障可能是Rx斷路；
（3）由圖知，當U＝2.5V時，I＝0.6A，則
定值電阻的阻值：
R＝＝≈4.2Ω；
分析表中數據，電壓與電流之比為一定值，故得出：電阻一定時，導體中的電流與導體兩端的電壓成正比；
（4）根據題意可知，閉合開關S，將滑動變阻器調到最小值，電路只有待測電阻工作，測出電流I1；將滑動變阻器調到最大值R0，此時兩電阻串聯，測出電流為I2，
因為并聯電路電壓相等，所以Ux＝I1Rx＝I2（R0+RX），
解得：RX＝；
（5）A、開關S閉合時，R0短路，電壓表測量電源電壓；
開關S斷開時，兩電阻串聯，電壓表測量Rx兩端的電壓；根據串聯電路總電壓等于各分電壓之和，可求出R0兩端的電壓，根據I＝求出通過R0的電流；
根據串聯電路電流處處相等，通過Rx電流等于通過定值電阻電流Ix＝I0，根據Rx＝可求出Rx電阻，故A不符合題意；
B、由電路圖可知，當S斷開時，兩電阻串聯，電壓表測量電源電壓，當S閉合時，電路為R0的簡單電路，電壓表仍測量電源電壓，不能得出未知電阻兩端的電壓和電阻，故B符合題意；
C、由電路圖可知，當開關S閉合時，電路為R0的簡單電路，電流表測電路中的電流，根據歐姆定律求出電源的電壓；
當開關S斷開時兩電阻串聯，電流表測串聯電路的電流，根據歐姆定律求出電路的總電阻，再根據電阻的串聯可以求出Rx阻值，故C不符合題意；
D、由電路圖可知，當滑片在a端時電源電壓測量電源電壓，當滑片在b端時電壓表測量Rx兩端電壓，根據串聯電路電壓和電流的規律列等式，最后表示出Rx的阻值，故D不符合題意。
故選：B。
故答案為：（1）見上圖；（2）斷開；Rx斷路；（3）4.2；電阻一定時，導體中的電流與導體兩端的電壓成正比；（4）；（5）B。
五、計算題（第19小題6分，第20小題7分，共13分）
23．【解答】解：
（1）由題知，在0～10s內汽車通過的路程為120m，
則在0～10s內汽車的平均速度：
v＝＝＝12m/s；
（2）消耗汽油的體積V汽油＝10L＝10dm3＝1×10﹣2m3，
由ρ＝可得，汽油的質量：
m汽油＝ρ汽油V汽油＝0.7×103kg/m3×1×10﹣2m3＝7kg，
汽油完全燃燒放出的熱量：
Q＝m汽油q＝7kg×4.6×107J/kg＝3.22×108J，
由η＝×100%可得，發動機所做的功：
W＝η×Q＝30%×3.22×108J＝9.66×107J；
（3）汽車的速度v＝90km/h＝25m/s，
由圖乙可知，其阻力f＝2500N，
轎車做勻速直線運動時，牽引力與阻力是一對平衡力，大小相等，即：F＝f＝2500N，
則汽車的功率：P＝Fv＝fv＝2500N×25＝6.25×104W；
答：（1）在0﹣10s內汽車的平均速度為12m/s；
（2）1h內汽車發動機所做的功為9.66×107J；
（3）該轎車以90km/h的速度勻速行駛時的功率為6.25×104W。
24．【解答】解：（1）由圖可知，R2阻值調為零時，電風扇與電阻R1并聯，
由并聯電路特點知，UM＝U1＝U＝220V，
由歐姆定律可得，通過R1的電流：
I1＝＝＝5.5A，
通過電風扇的電流：
IM＝＝＝0.3A，
則干路電流：
I＝I1+IM＝5.5A+0.3A＝5.8A；
（2）由題知，溫控開關閉合5分鐘然后斷開1分鐘，如此循環，
所以通電6min，R1實際工作的時間：t＝5min＝300s，
R1產生的電熱：
Q＝I12R1t＝（5.5A）2×40Ω×300s＝3.63×105J；
（3）由圖可知，R1與R2串聯，再與電風扇并聯，
調節變阻器使得R2兩端電壓為60V時，
由串聯電路的電壓特點可得R1兩端的電壓：
UR1＝U﹣UR2＝220V﹣60V＝160V，
此時通過加熱電路的電流為：
I加熱＝IR1＝＝＝4A，
此時溫控電路消耗的電功率為：
P加熱＝UI加熱＝220V×4A＝880W，
電路消耗的總功率為：
P＝P加熱+PM＝880W+66W＝946W。
答：（1）溫控開關閉合，R阻值調為零時，通過干路的電流為5.8A；
（2）R2阻值調為零，當定時開關顯示已工作6分鐘時，R1一共產生3.63×105J的熱量；
（3）溫控開關閉合，謂節R2的阻值使其兩端電壓為20V，此時電路的總功率946W。
六.綜合能力題（本大題3小題，每題6分，共18分）
25．【解答】解：（1）①因為杠桿平衡，所以
m秤砣gLCD＝m物gLAC，
因為秤砣的質量、被測物體的重力力臂不變，所以當被測物體的質量增大時，LCD將變大，秤砣D應該向右移動；
150g＝0.15kg，
因為杠桿平衡，所以
m秤砣gLCD＝m物gLAC，即
m物＝＝＝0.75kg。
②使用桿秤，當從秤紐C換到秤紐B時，被測物體重力m1g的力臂LG1減小，秤砣重力m2g不變、力臂LG2增大，由杠桿的平衡條件m1g×LG1＝m2g×LG2可知，桿秤的最大測量值m2將變大。
（2）①圖b乙三幅圖中左邊鉤碼個數和力臂都不變，但右邊隨著鉤碼個數的減少，力臂在變大，可得重力越大，其力臂越小，即甲同學猜想正確。
②杠桿平衡條件探究“動力×動力臂”與“阻力×阻力臂”的關系，力臂不一定是支點到力的作用點的距離，當杠桿在水平位置平衡，但是力沒有垂直作用在杠桿上，力臂就不在杠桿上，力臂不等于支點到力的作用點的距離，所以“阻力×阻力作用點到支點的距離≠動力×動力作用點到支點的距離”可判斷這個結論不是正確的；為了驗證這一觀點，可將一側的鉤碼拿掉，改用彈簧測力計來拉，保持拉力作用點到支點的距離不變，改變拉力的方向，仍使杠桿在水平位置平衡，比較拉力的大小，即可證明。
26．【解答】解：（1）根據文中的內容可知，使用負壓救護車，在救治和轉運傳染病人時，可以最大限度地減少交叉感染的幾率；
（2）電熱絲工作時，利用的是電流的熱效應，即電能轉化為內能；
（3）由于紫外線能殺毒和消菌，所以消毒燈是利用紫外線來工作的；
（4）車內氣壓為外界標準大氣壓的90%，則車內外的壓強差為：
Δp＝p（1﹣90%）＝1.01×105Pa×0.1＝1.01×104Pa；
根據p＝可知，車頂受到的內外壓力差為：
F＝ΔpS＝1.01×104Pa×4m2＝4.04×104N；
（5）每立方米這樣的空氣的動能是E．若該排風機的效率為η，
則排風機所做的總功為：W＝；
該排風機的功率為：
P＝＝＝。
故答案為：（1）最大限度地減少交叉感染的幾率；（2）電；內；（3）紫外線；（4）4.04×104；（5）P＝。
27．【解答】解：（1）鋰電池屬于化學電池，充電時的能量轉化形式為：電能轉化為化學能。
（2）A、智能機器人的效應器通過電動機使手、腳等動起來時，是將電能轉化為機械能，故A錯誤；
B、智能機器人通過嗅覺能聞到外界的各種氣味，說明分子在做無規則的運動，故B正確；
C、智能機器人能與人語音對話，說明了電磁波能傳遞信息，故C錯誤。
D、熔點為200℃的玻璃鋼可能為液態，也可能為固態，也可能為固液共存，故D錯誤；
故選：B。
（3）某智能機器人站著發射超聲波傳播到障礙物所用的時間：
t＝t總＝×0.04s＝0.02s，
由速度公式得，智能機器人與障礙物間的距離：
s＝vt＝340m/s×0.02s＝6.8m；
由表中數據，根據P＝UI，電動機正常工作下的電流：
I＝＝＝5A，
電動機正常工作下的發熱功率：
P＝I2r＝（5A）2×0.4Ω＝10W。
（4）機器人正常工作時的電流I＝5A，
充滿電后的電池容量Q1＝15Ah，下一次自動充電前的電池容量：Q2＝ηQ1＝10%×15Ah＝1.5Ah，
消耗的電池容量：Q＝Q1﹣Q2＝15Ah﹣1.5Ah＝13.5Ah，
由I＝得，連續正常工作的最長時間：
t＝＝＝2.7h；
電池充滿電后儲存的電能：
W＝UIt＝36V×15A×3600s＝1.944×106J；
由題意可得，智能機器人返回過程中克服摩擦力做的功：
W返＝30%W剩＝30%×10%×W＝30%×10%×1.944×106J＝58320J，
由W＝Fs＝fs得，智能機器人返回過程中受到的水平阻力：
f＝＝＝121.5N。
故答案為：（1）化學；（2）B；（3）6.8；10；（4）2.7；121.5。
