(3)紅表筆接高電勢,黑表筆接低電勢。
(4)讀數時先看量程再看小格,要正視表針。

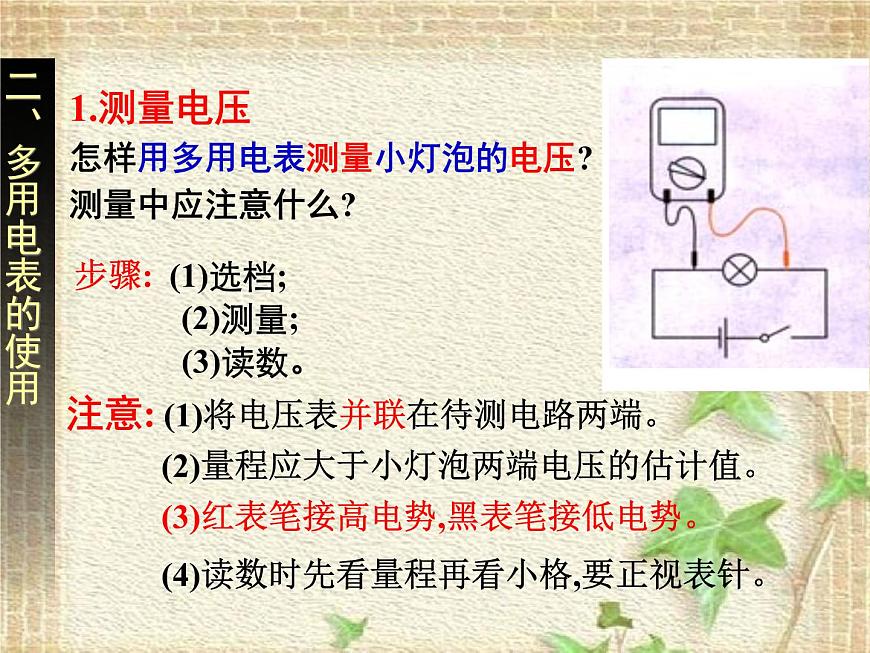

1.測量電壓 怎樣用多用電表測量小燈泡的電壓? 測量中應注意什么?
(2)量程應大于小燈泡兩端電壓的估計值。
(1)將電壓表并聯在待測電路兩端。

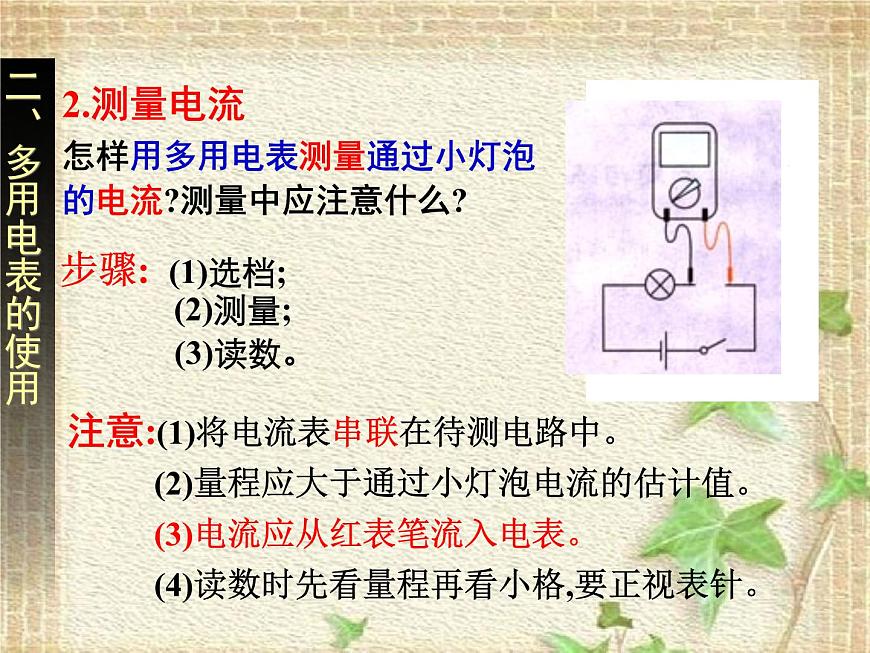

2.測量電流 怎樣用多用電表測量通過小燈泡的電流?測量中應注意什么?
(1)將電流表串聯在待測電路中。
(2)量程應大于通過小燈泡電流的估計值。
(3)電流應從紅表筆流入電表。

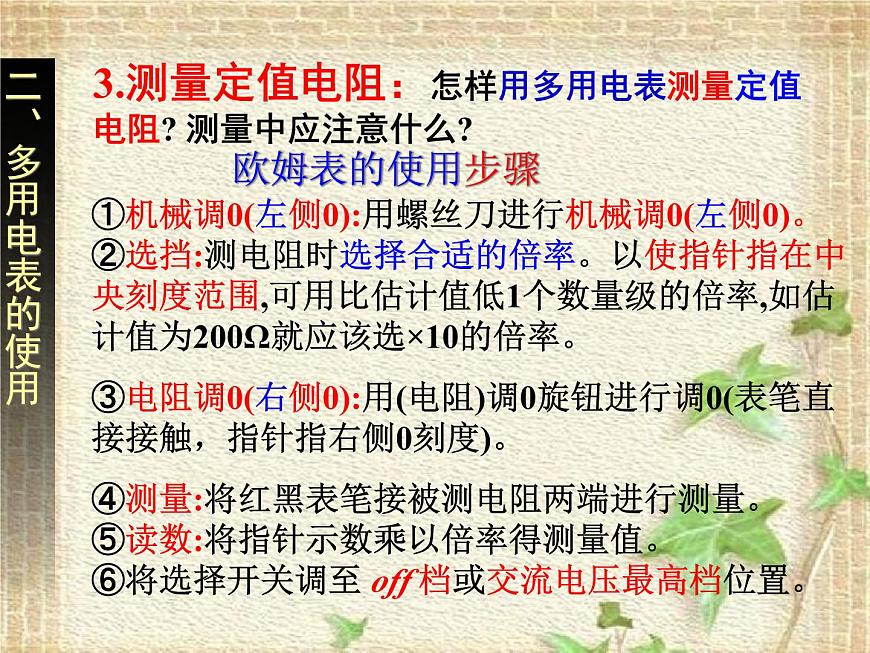

①機械調0(左側0):用螺絲刀進行機械調0(左側0)。 ②選擋:測電阻時選擇合適的倍率。以使指針指在中央刻度范圍,可用比估計值低1個數量級的倍率,如估計值為200Ω就應該選×10的倍率。③電阻調0(右側0):用(電阻)調0旋鈕進行調0(表筆直接接觸，指針指右側0刻度)。④測量:將紅黑表筆接被測電阻兩端進行測量。 ⑤讀數:將指針示數乘以倍率得測量值。 ⑥將選擇開關調至 ff 檔或交流電壓最高檔位置。
3.測量定值電阻：怎樣用多用電表測量定值電阻? 測量中應注意什么?

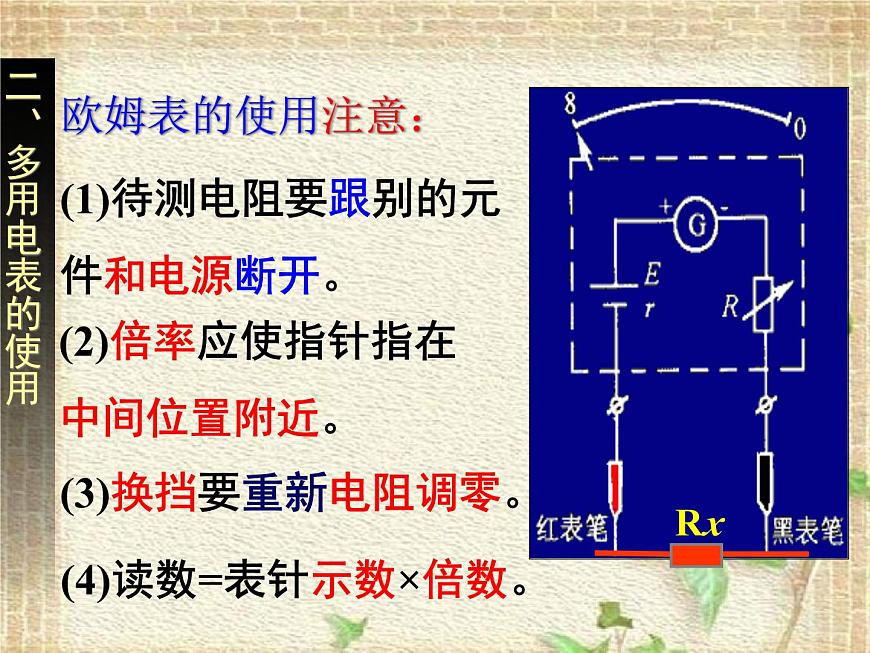

(1)待測電阻要跟別的元件和電源斷開。
(2)倍率應使指針指在中間位置附近。
(3)換擋要重新電阻調零。
(4)讀數=表針示數×倍數。
電流從歐姆表的黑表筆流出,經過被測電阻,從紅表筆流入。
(1)二極管的單向?qū)щ娦?br/> 3.測量二極管的正反向電阻：怎樣用多用電表測量二極管的正反向電阻?測量中應注意什么?
(2)歐姆表中電流的方向
二極管是一種半導體元件。導電特點: 電流從正極流入時電阻較小; 電流從負極流入時電阻較大。
(3)測量二極管的正向電阻
①機械調0(左側0)；②選擋:將選擇開關旋至低倍率的 歐姆擋(例如“×10Ω擋)； ③電阻調0(右側0)； ④測量:將黑表筆接觸二極管正極,紅表筆接觸二極管負極； ⑤讀數:將指針示數乘以倍率得測量值。
(4)測量二極管的反向電阻
①機械調0(左側0)；②選擋:將選擇開關旋至高倍率的 歐姆擋(例如“×100Ω擋)； ③再次電阻調0(右側0)； ④測量:將黑表筆接觸二極管負極,紅表筆接觸二極管正極； ⑤讀數:將指針示數乘以倍率得測量值。
(5)應用:判斷二極管的正負極; 判斷二極管的好壞。
