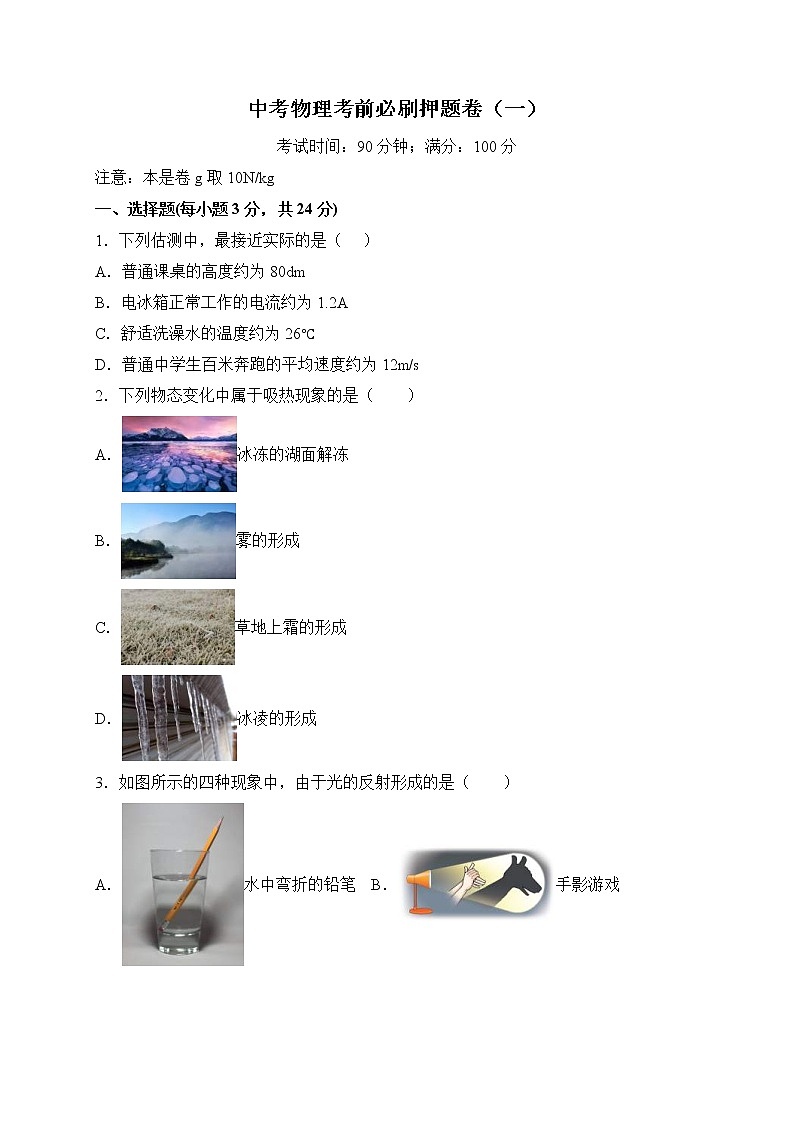

?中考物理考前必刷押題卷（一）
考試時間：90分鐘；滿分：100分
注意：本是卷g取10N/kg
一、選擇題(每小題3分，共24分)
1．下列估測中，最接近實際的是（?????）
A．普通課桌的高度約為80dm
B．電冰箱正常工作的電流約為1.2A
C．舒適洗澡水的溫度約為26℃
D．普通中學生百米奔跑的平均速度約為12m/s
2．下列物態變化中屬于吸熱現象的是（　?。?br /> A．冰凍的湖面解凍
B．霧的形成
C．草地上霜的形成
D．冰凌的形成

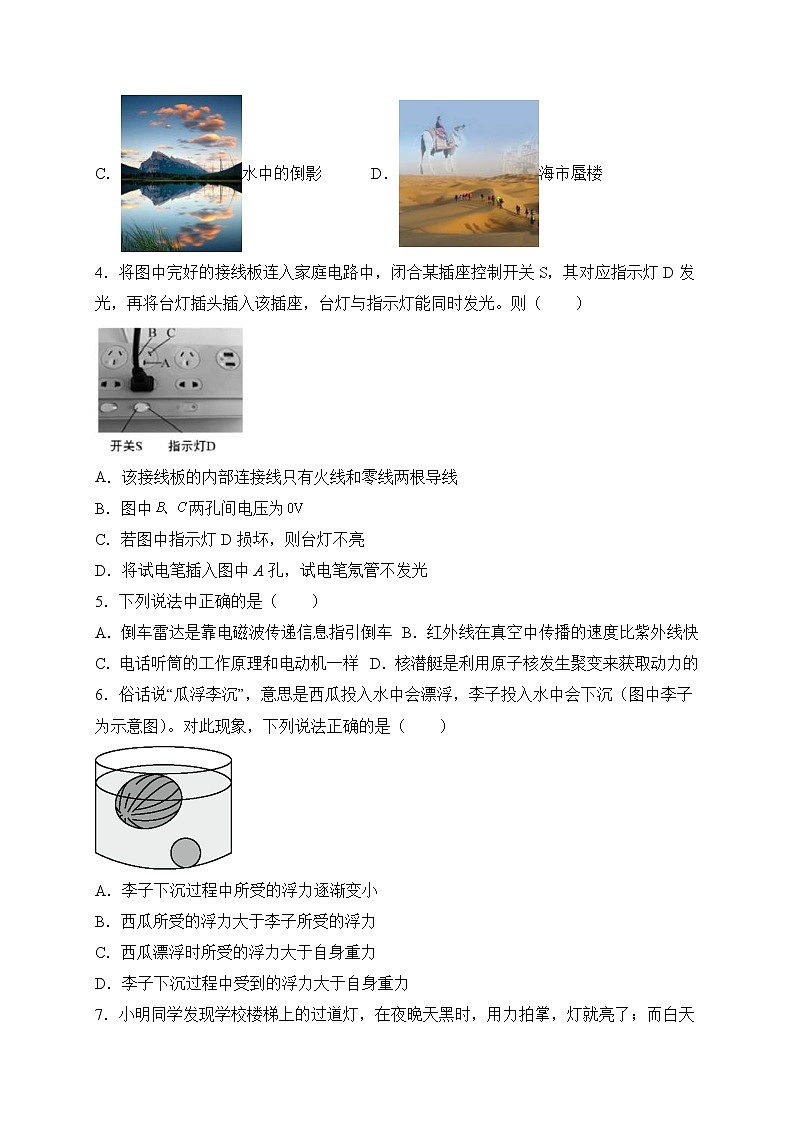

3．如圖所示的四種現象中，由于光的反射形成的是（　?。?br /> A．水中彎折的鉛筆 B．手影游戲
C．水中的倒影 D．海市蜃樓
4．將圖中完好的接線板連入家庭電路中，閉合某插座控制開關S，其對應指示燈D發光，再將臺燈插頭插入該插座，臺燈與指示燈能同時發光。則（　　）

A．該接線板的內部連接線只有火線和零線兩根導線
B．圖中兩孔間電壓為
C．若圖中指示燈D損壞，則臺燈不亮
D．將試電筆插入圖中A孔，試電筆氖管不發光
5．下列說法中正確的是（　?。?br /> A．倒車?yán)走_(dá)是靠電磁波傳遞信息指引倒車 B．紅外線在真空中傳播的速度比紫外線快
C．電話聽筒的工作原理和電動機一樣 D．核潛艇是利用原子核發生聚變來獲取動力的
6．俗話說“瓜浮李沉”，意思是西瓜投入水中會漂浮，李子投入水中會下沉（圖中李子為示意圖）。對此現象，下列說法正確的是（　?。?br />
A．李子下沉過程中所受的浮力逐漸變小
B．西瓜所受的浮力大于李子所受的浮力
C．西瓜漂浮時所受的浮力大于自身重力
D．李子下沉過程中受到的浮力大于自身重力

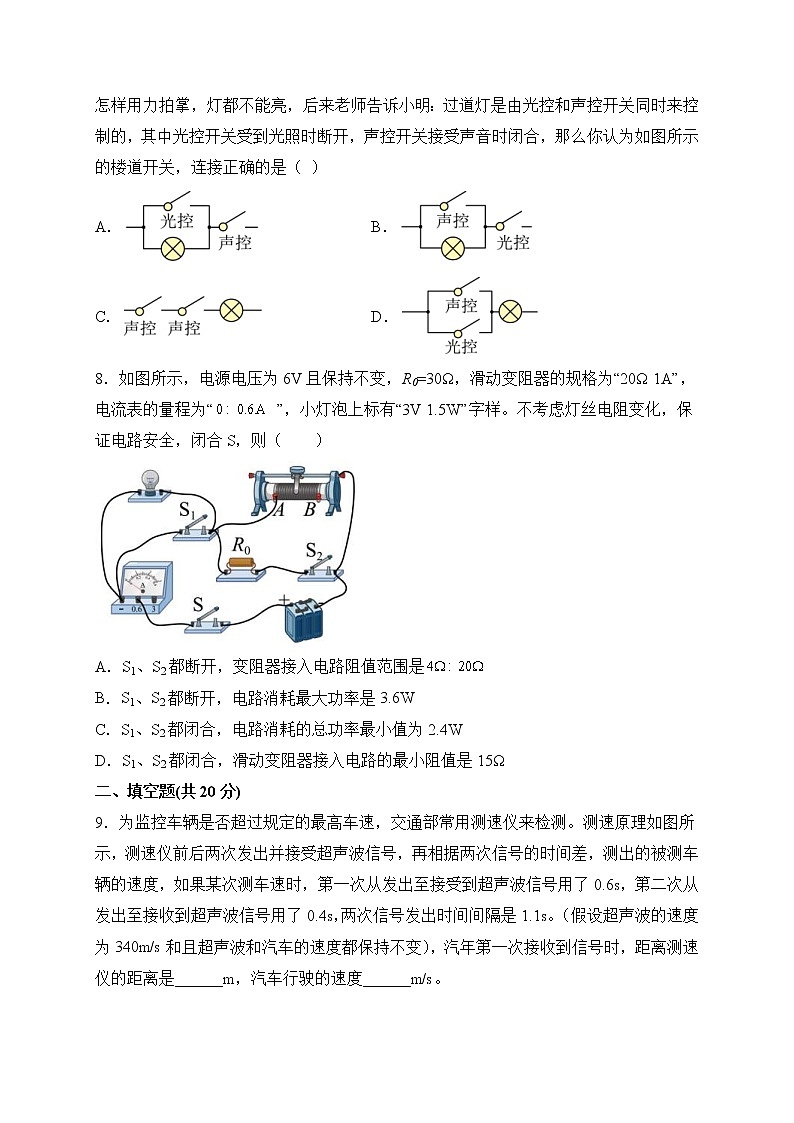

7．小明同學發現學校樓梯上的過道燈，在夜晚天黑時，用力拍掌，燈就亮了；而白天怎樣用力拍掌，燈都不能亮，后來老師告訴小明：過道燈是由光控和聲控開關同時來控制的，其中光控開關受到光照時斷開，聲控開關接受聲音時閉合，那么你認為如圖所示的樓道開關，連接正確的是（ ）
A． B．
C． D．
8．如圖所示，電源電壓為6V且保持不變，R0=30Ω，滑動變阻器的規格為“20Ω 1A”，電流表的量程為“ ”，小燈泡上標有“3V 1.5W”字樣。不考慮燈絲電阻變化，保證電路安全，閉合S，則（　?。?br />
A．S1、S2都斷開，變阻器接入電路阻值范圍是
B．S1、S2都斷開，電路消耗最大功率是3.6W
C．S1、S2都閉合，電路消耗的總功率最小值為2.4W
D．S1、S2都閉合，滑動變阻器接入電路的最小阻值是15Ω
二、填空題(共20分)
9．為監控車輛是否超過規定的最高車速，交通部常用測速儀來檢測。測速原理如圖所示，測速儀前后兩次發出并接受超聲波信號，再相據兩次信號的時間差，測出的被測車輛的速度，如果某次測車速時，第一次從發出至接受到超聲波信號用了0.6s，第二次從發出至接收到超聲波信號用了0.4s，兩次信號發出時間間隔是1.1s。（假設超聲波的速度為340m/s和且超聲波和汽車的速度都保持不變），汽年第一次接收到信號時，距離測速儀的距離是______m，汽車行駛的速度______m/s。

10．如圖所示，利用聲波發射器發射超聲波，再用橢圓形凹面鏡將超聲波反射后集中到結石上，就能使結石粉碎。這一現象主要說明超聲波具有_____。超聲波是指頻率高于20000Hz的聲音，聲音振動的頻率越高，聲音的_____（選填“音調”或“響度”）越高。

11．橋在河里的倒“影”和立竿見“影”，前者是由于光的___________引起的，后者是由于光的___________引起的。
12．在跳板跳水這項運動中，運動員對跳板施力的同時，也受到跳板對他的作用力和，但這兩個力的作用效果卻不同，前者主要是改變了跳板的___________，后者主要是運動員的___________。
13．如圖所示，將裝有酒精的金屬管固定在桌子上，并用塞子塞緊，快速來回拉動繞在管上的繩子，過一會兒塞子跳起來，拉動繩子的過程，是通過__________的方法使金屬管的內能增加，塞子跳起時，此過程中的能量轉化方式與汽油機的___________沖程相似。

14．用圖的滑輪組將一個重為180 N的物體沿豎直方向在10s內勻速提升2 m，所用的拉力為100 N，10s內拉力F的功率為 ______ W ，該滑輪組的機械效率為 ________ %．

15．新型冠狀病毒可用84消毒水進行噴殺，在噴殺過程中，我們會聞到84消毒水的氣味，這說明分子在不停地做無規則__。膠水能把七步洗手法的宣傳畫粘在墻上，是由于分子間存在___力。
16．一臺汽油機飛輪轉速是2400r/min，則汽油機每秒鐘對外做了______次功，在做功沖程中汽油機實現了內能轉化為_(kāi)_____能。
17．小林家的電能表4月底的讀數為，5月底讀數如圖所示。則他家5月份用電__。他家用電器同時工作時總功率不能超過__W。

18．甲、乙兩燈的額定電壓均為9V，其電流與電壓變化的關系如圖所示，乙燈正常發光時的電阻為_(kāi)_____Ω，若將甲、乙兩燈串聯接入9V的電路中，電路消耗的電功率為_(kāi)_____W。

三、綜合題(共7分)
19．讀數作圖題：
（1）圖甲所示，物體A的長度為_(kāi)_____；

（2）如圖乙，一個物體正沿斜面勻速向上滑動，請畫出物體受到的力；

（3）請用筆畫線代替導線，將丙圖中的電燈和開關正確接入家庭電路。

四、實驗題(共24分)
20．(本題6分)如圖是小明探究“平面鏡成像特點”的實驗。

(1)在實驗中使用玻璃板代替平面鏡，這是為了______，此時成像的清晰度比日常使用的平面鏡______（選填“好一些”或“差一些”）；
(2)細心的小明透過玻璃板觀察蠟燭A的像時，看到點燃的蠟燭通過玻璃板成兩個像，若測得兩個像之間的距離為0.6cm，則玻璃板的厚度為_(kāi)_____cm；
(3)同桌的同學說蠟燭的像太小了，為了得到更大的像，小明將玻璃板向靠近蠟燭A的位置平移（如圖乙），得到蠟燭A的像的大小，像與蠟燭A的距離______（選填“變大”、“變小”或“不變”）；
(4)如圖丙所示，探究光的反射規律時，讓一束光貼著光屏左側的E板沿AO方向射到O點，在右側F板上能看到反射光線OB，若將F板向后折轉一定的角度，則在F板上______（填“能”或“不能”）看到反射光，此時反射光線和入射光線______（填“在”或“不在”）同一平面內。
21．(本題9分)在學習了密度的知識后，小強對于制作一元硬幣的材料是否全是“鎳”（ρ鎳＝8.9×103kg/m3）產生了興趣，于是便設計了如下測量一元硬幣密度的實驗方案。

（1）小強在調節天平平衡時，將游碼移動到標尺左端的零刻度線后，發現指針如圖甲所示，則接下來應向______（選填“左”或“右”）調節平衡螺母；
（2）小強選用了10枚相同的硬幣進行實驗。用天平稱量硬幣的質量時，在最小的砝碼放入右盤后，指針由分度盤中央刻度線的左側轉至右側，此時小強的下一步操作是______（選填“A“、“B”或“C“）。
A．向左調節平衡螺母，直至分度盤上的指針指到中央刻度線
B．取下最小的砝碼，并向右調節游碼，直至天平平衡
C．向右調節游碼
（3）當橫梁再次平衡時，砝碼及游碼的位置如圖乙所示，圖丙是10枚硬幣放入量筒前后的液面情況，則10枚硬幣的質量為_(kāi)_____g，10枚硬幣的體積為_(kāi)_____cm3，小強所測一元硬幣的密度是______kg/m3，他由此判斷制作一元硬幣的材料不全是鎳。
（4）若小強在整理實驗器材的過程中發現一枚硬幣因磕碰出現了磨損，該枚硬幣的密度______（選填“變大”“變小”或“不變”）。實驗中，為了測量硬幣的密度，小強使用了10枚相同的硬幣，而不是1枚硬幣，這運用了物理科學方法中的累積法。下列運用了累積法的實驗是______（填寫序號即可）。
①探究光的折射規律
②聲音的傳播需要介質
③測量出心跳一次的時間
（5）受小強測量硬幣密度的啟發，小高同學想測量牛奶的密度，他選用了兩個完全相同的水杯進行了如下操作：
①用天平測出______的質量m0；
②將牛奶倒入水杯并裝滿，用天平測出水杯和牛奶的總質量m1；
③將水倒入另一個水杯并裝滿，用天平測出水杯和水的總質量m2；
④計算出牛奶的密度ρ＝______（水的密度用ρ水表示）。
22．(本題9分)小宇用圖a的電路圖測量“小燈泡的電阻”，選用電源的電壓為，小燈泡的額定電壓為，圖b是未連接完整的實驗電路。

(1)按照電路圖a將實物圖b中的電路元件連接補充完整，要求當滑動變阻器的滑片向右滑動時，電流表的示數減小，在連接電路過程中，導線不能交叉。( )
(2)他在檢查儀器過程中，發現沒有接入電路的電流表指針如圖c所示，此時應先將電流表的指針調到_________位置。在連接電路過程中，開關要________，并將滑動變阻器的滑片調到_________點處（選填“A”或“B”）。
(3)實驗過程中，緩慢移動滑動變阻器的滑片，同時觀察_________（選填“電壓表”或 “電流表”）示數的變化，當電壓表的示數如圖d所示時，其讀數為_(kāi)_________；若要測得小燈泡正常發光時的電阻，滑片應向________（選填“A”或“B”）端移動。
(4)通過移動滑動變阻器，多次測量小燈泡兩端的電壓和通過小燈泡的電流，畫出了通過小燈泡的電流隨其兩端電壓變化的圖象，如圖e所示，在該圖象中發現電流與電壓不成正比，請分析原因是__________；通過實驗測出了小燈泡正常發光時的電阻是________。
五、計算題(共25分)
23．(本題8分)在物理綜合實踐活動中，小彬和小亮合作測量電磁灶的加熱效率。他們關閉家中的其它用電器，只讓電磁灶接入電路中，加熱質量為 2kg、初溫為 20℃的水。小彬負責觀察電能表（如圖），小亮負責用溫度計測量水的溫度。5min 電能表上的轉盤轉了 500r，水的溫度恰好升高了 50℃。求：
（1）水吸收的熱量是多少？(c水＝4.2×103J/（kg?℃）)
（2）電磁灶燒水時的實際功率是多少？
（3）電磁灶燒水時的效率是多少？






24．(本題8分)在如圖所示的電路中，電源電壓保持不變，電阻R2的阻值為20Ω，閉合開關S1后，電流表的示數為0.3A，開關均閉合時，電流表示數為0.5A；求：
（1）電源電壓；
（2）電阻R1的阻值；
（3）開關均閉合時，通電1min，電阻R2產生的熱量。






25．(本題9分)救援隊用吊繩打撈一個沉到水底高為的實心長方體沉箱，如圖甲所示，提升過程中始終以的速度豎直向上勻速提起。圖乙是將沉箱從水底提升至離開水面過程中吊繩的拉力F隨時間t變化的圖象，整個提升過程用時，g取，水的密度為。若不計水的阻力和吊繩的重力及水面高度的變化，且提升過程中未遇到障礙物，求：
（1）時沉箱受到的浮力；
（2）0至拉力F做的功；
（3）在時，沉箱上表面受到的壓強（不計大氣壓強）。


中考物理考前必刷押題卷（一）
考試時間：90分鐘；滿分：100分
注意：本是卷g取10N/kg
一、選擇題(每小題3分，共24分)
1．下列估測中，最接近實際的是（?????）
A．普通課桌的高度約為80dm
B．電冰箱正常工作的電流約為1.2A
C．舒適洗澡水的溫度約為26℃
D．普通中學生百米奔跑的平均速度約為12m/s
【答案】B
【解析】
A．中學生的身高約160cm，課桌高度約為中學生身高的一半，在80cm=8dm左右，所以A不符合實際，故A不符合題意；
B．電視機的工作電流約0.8A，電冰箱正常工作的電流略大于此數值，在1.2A左右，所以B符合實際，故B符合題意；
C．人的體溫在37℃左右，洗澡水的溫度比人體溫度略高，大約為40℃左右，不可能為26℃，所以C不符合實際，故C不符合題意；
D．男子百米世界紀錄的平均速度略大于10m/s，普通中學生百米平均速度遠小于此數值，一般在7m/s左右，所以D不符合實際，故D不符合題意。
故選B。
2．下列物態變化中屬于吸熱現象的是（　?。?br /> A．冰凍的湖面解凍
B．霧的形成
C．草地上霜的形成
D．冰凌的形成
【答案】A
【解析】
A．冰凍的湖面解凍，冰由固態變?yōu)橐后w，是熔化過程，熔化吸熱，故A符合題意；
B．霧是液態的，是由空氣中的水蒸氣遇冷形成的，是液化現象，液化放熱，故B不符合題意；
C．霜是水蒸氣直接變成的小冰晶，故是凝華現象，凝華放熱，故C不符合題意；
D．冰凌是水由液態變成固態，是凝固現象，凝固放熱，故D不符合題意。
故選A。
3．如圖所示的四種現象中，由于光的反射形成的是（　　）
A．水中彎折的鉛筆 B．手影游戲
C．水中的倒影 D．海市蜃樓
【答案】C
【解析】
A．從水中鉛筆上反射的光從水中斜射入空氣中時，發生折射，折射光線遠離法線，當人逆著折射光線的方向看時，看到的是鉛筆的虛像，比實際位置偏高，所以感覺折斷了，故A不符合題意；
B．影子的形成說明光是沿直線傳播的，由于光的直線傳播，被物體擋住后，物體后面就會呈現出陰影區域，就是影子，故B不符合題意；
C．水中的倒影，屬于平面鏡成像，是由于光的反射形成的，故C符合題意；
D．海市蜃樓是由于光在不均勻的大氣中發生折射形成的，故D不符合題意。
故選C。
4．將圖中完好的接線板連入家庭電路中，閉合某插座控制開關S，其對應指示燈D發光，再將臺燈插頭插入該插座，臺燈與指示燈能同時發光。則（　?。?br />
A．該接線板的內部連接線只有火線和零線兩根導線
B．圖中兩孔間電壓為
C．若圖中指示燈D損壞，則臺燈不亮
D．將試電筆插入圖中A孔，試電筆氖管不發光
【答案】D
【解析】
A．該接線板中有三孔插座，因此該接線板的內部連接線有火線、零線和地線，故A不符合題意；
B．由圖知，B、C兩孔分別接火線、零線，所以圖中B、C兩孔間的電壓為220V，故B不符合題意；
C．臺燈和指示燈在工作時互不影響，所以若圖中指示燈D損壞，則臺燈仍然能亮，故C不符合題意；
D．火線能使測電筆的氖管發光，由圖知，A孔與三孔插座中的接地線相連，則將試電筆插入圖中A孔，試電筆氖管不發光，故D符合題意。
故選D。
5．下列說法中正確的是（　?。?br /> A．倒車?yán)走_(dá)是靠電磁波傳遞信息指引倒車 B．紅外線在真空中傳播的速度比紫外線快
C．電話聽筒的工作原理和電動機一樣 D．核潛艇是利用原子核發生聚變來獲取動力的
【答案】C
【解析】
A．汽車倒車?yán)走_(dá)是利用超聲波的回聲定位原理制作的，故A錯誤；
B．紫外線和紅外線都屬于光（即不可見光），所以，紫外線和紅外線在真空中的傳播速度是一樣的，故B錯誤；
C．聽筒是把強弱變化的電流通過磁場對電流的作用轉化成聲音的信號的；電動機在工作時是電能轉化為機械能，所以電話聽筒的工作原理和電動機一樣，故C正確；
D．目前人類還不能控制核聚變反應的速度，所以，目前的核潛艇是使用核裂變釋放的能量作為動力，故D錯誤。
故選C。
6．俗話說“瓜浮李沉”，意思是西瓜投入水中會漂浮，李子投入水中會下沉（圖中李子為示意圖）。對此現象，下列說法正確的是（　　）

A．李子下沉過程中所受的浮力逐漸變小
B．西瓜所受的浮力大于李子所受的浮力
C．西瓜漂浮時所受的浮力大于自身重力
D．李子下沉過程中受到的浮力大于自身重力
【答案】B
【解析】
A．李子下沉過程中，水的密度不變、排開水的體積不變，根據F?。溅裧V排可知，李子下沉過程所受的浮力大小不變，故A錯誤；
BCD．西瓜漂浮在水面上，浮力等于其重力，即
F浮西瓜＝G西瓜
李子在水中下沉，浮力小于其重力，即
F浮李子＜G李子
由于西瓜的重力大于李子的重力，即
G西瓜＞G李子
所以，西瓜所受的浮力大于李子所受的浮力，故B正確；CD錯誤。
故選B。
7．小明同學發現學校樓梯上的過道燈，在夜晚天黑時，用力拍掌，燈就亮了；而白天怎樣用力拍掌，燈都不能亮，后來老師告訴小明：過道燈是由光控和聲控開關同時來控制的，其中光控開關受到光照時斷開，聲控開關接受聲音時閉合，那么你認為如圖所示的樓道開關，連接正確的是（ ）
A． B．
C． D．
【答案】C
【解析】
聲控和光控是串聯的，白天光控開關是斷開的，即使聲控開關閉合燈泡也不會亮；到了晚上，光控開關閉合，聲控開關接受聲音時閉合，燈泡就亮了。
故選C。
8．如圖所示，電源電壓為6V且保持不變，R0=30Ω，滑動變阻器的規格為“20Ω 1A”，電流表的量程為“ ”，小燈泡上標有“3V 1.5W”字樣。不考慮燈絲電阻變化，保證電路安全，閉合S，則（　?。?br />
A．S1、S2都斷開，變阻器接入電路阻值范圍是
B．S1、S2都斷開，電路消耗最大功率是3.6W
C．S1、S2都閉合，電路消耗的總功率最小值為2.4W
D．S1、S2都閉合，滑動變阻器接入電路的最小阻值是15Ω
【答案】D
【解析】
AB．S閉合，S1、S2都斷開，滑動變阻器與燈泡串聯，由P=UI可得小燈泡正常發光時的電流，即電路中的最大電流

當電路中電流最大時，電路電阻最小，則滑動變阻器接入電路的最小阻值

滑動變阻器的規格為“20Ω 1A”，則最大阻值 R=20Ω，故滑動變阻器接入電路的阻值范圍是；電路消耗最大功率

故AB不符合題意；
CD．S、S1、S2都閉合，滑動變阻器與R0并聯，通過R0的電流

當滑動變阻器的阻值最大時，此支路上的電流最小，則

則干路上的電流
,
電路消耗的總功率最小值

由電流表的量程可知，干路中的最大電流為0.6A，則電路中的總電阻最小，滑動變阻器的電阻最小，此時通過滑動變阻器的電流

滑動變阻器的最小電阻

故C不符合題意，D符合題意。
故選D。
二、填空題(共20分)
9．為監控車輛是否超過規定的最高車速，交通部常用測速儀來檢測。測速原理如圖所示，測速儀前后兩次發出并接受超聲波信號，再相據兩次信號的時間差，測出的被測車輛的速度，如果某次測車速時，第一次從發出至接受到超聲波信號用了0.6s，第二次從發出至接收到超聲波信號用了0.4s，兩次信號發出時間間隔是1.1s。（假設超聲波的速度為340m/s和且超聲波和汽車的速度都保持不變），汽年第一次接收到信號時，距離測速儀的距離是______m，汽車行駛的速度______m/s。

【答案】???? 102???? 34
【解析】
[1]第一次發出的超聲波與被測汽車相遇時的時間

由可得，汽車距測速儀的距離

[2]第二次發出的超聲波與被測汽車相遇時的時間

汽車距測速儀的距離

則汽車在兩次信號的間隔過程中，行駛的距離

這34m的時間

則汽車的車速為

10．如圖所示，利用聲波發射器發射超聲波，再用橢圓形凹面鏡將超聲波反射后集中到結石上，就能使結石粉碎。這一現象主要說明超聲波具有_____。超聲波是指頻率高于20000Hz的聲音，聲音振動的頻率越高，聲音的_____（選填“音調”或“響度”）越高。

【答案】???? 能量???? 音調
【解析】
[1]聲波發射器發射超聲波，超聲波攜帶的能量使結石粉碎，這一現象主要說明超聲波具有能量。
[2]聲音頻率的高低叫音調，即音調主要由聲音的頻率決定，聲音振動的頻率越高，音調就越高。
11．橋在河里的倒“影”和立竿見“影”，前者是由于光的___________引起的，后者是由于光的___________引起的。
【答案】???? 反射???? 直線傳播
【解析】
[1]橋在河里的倒“影”是平面鏡成像現象，是由光的反射形成的。
[2]立竿見“影”是影子，是由于光的直線傳播形成的。
12．在跳板跳水這項運動中，運動員對跳板施力的同時，也受到跳板對他的作用力和，但這兩個力的作用效果卻不同，前者主要是改變了跳板的___________，后者主要是運動員的___________。
【答案】???? 形狀???? 運動狀態
【解析】
[1]力可以改變物體的形狀，也可以改變物體的運動狀態。運動員對跳板施力的時候，跳板會變彎，力改變了跳板的形狀。
[2]同時跳板也對運動員施力，將運動員彈起，力改變了運動員的運動狀態。
13．如圖所示，將裝有酒精的金屬管固定在桌子上，并用塞子塞緊，快速來回拉動繞在管上的繩子，過一會兒塞子跳起來，拉動繩子的過程，是通過__________的方法使金屬管的內能增加，塞子跳起時，此過程中的能量轉化方式與汽油機的___________沖程相似。

【答案】???? 做功???? 做功
【解析】
[1][2]拉動繩子過程中，繩子與金屬管相互摩擦做功，金屬管溫度升高、內能增大；塞子跳起時，管內氣體對塞子做功，管內氣體的內能轉化為塞子的機械能；塞子跳起時，將機械能轉化為內能，而內燃機的做功沖程也是將機械能轉化為內能的過程。
14．用圖的滑輪組將一個重為180 N的物體沿豎直方向在10s內勻速提升2 m，所用的拉力為100 N，10s內拉力F的功率為 ______ W ，該滑輪組的機械效率為 ________ %．

【答案】???? 60???? 60
【解析】
根據題意知道，物體勻速上升的速度是： = 0.2m/s，又因?yàn)槌袚?dān)物重的繩子的有效股數是3，所以，繩端移動的距離是：s=3h=3×2m=6m，繩端移動的速度是：v繩=3v =3×0.2m/s=0.6m/s，拉力的功率是： =60W；拉力做的總功是：W總 =Fs=100N×6m=600J，有用功是：W有用=Gh=180N×2m=360J，該滑輪組的機械效率是： =60%
15．新型冠狀病毒可用84消毒水進行噴殺，在噴殺過程中，我們會聞到84消毒水的氣味，這說明分子在不停地做無規則__。膠水能把七步洗手法的宣傳畫粘在墻上，是由于分子間存在___力。
【答案】???? 運動???? 引
【解析】
[1]在噴殺過程中，聞到84消毒水的氣味，是擴散現象，本質是消毒水分子在不停地做無規則運動。
[2]膠水能把七步洗手法的宣傳畫粘在墻上，是因?yàn)槟z水和墻壁分子間存在相互作用的引力。
16．一臺汽油機飛輪轉速是2400r/min，則汽油機每秒鐘對外做了______次功，在做功沖程中汽油機實現了內能轉化為_(kāi)_____能。
【答案】???? 20???? 機械
【解析】
[1]汽油機飛輪轉速是2400r/min，一次做功飛輪轉2圈，則汽油機每秒鐘對外做了20次功。
[2]做功沖程中汽油機的內能轉化為機械能。
17．小林家的電能表4月底的讀數為，5月底讀數如圖所示。則他家5月份用電__。他家用電器同時工作時總功率不能超過__W。

【答案】???? 98???? 4400
【解析】
[1]由題知，4月底的讀數為，5月底讀數為，5月份用電

[2]由圖示電能表可知，電能表正常工作時的電壓是，允許通過的最大電流是，則電能表允許的用電器最大總功率

18．甲、乙兩燈的額定電壓均為9V，其電流與電壓變化的關系如圖所示，乙燈正常發光時的電阻為_(kāi)_____Ω，若將甲、乙兩燈串聯接入9V的電路中，電路消耗的電功率為_(kāi)_____W。

【答案】???? 18???? 3.6
【解析】
[1]已知乙燈泡的額定電壓為9V，因此根據圖象可知，乙燈泡正常發光的電流為0.5A；由可知乙燈正常發光時的電阻

[2]因?yàn)榇?lián)電路電流相等，并且串聯電路兩端電壓等于各部分電壓之和，根據圖象可知，將甲、乙兩燈串聯接入9V的電路時，電路中的電流為0.4A；電路消耗的電功率為
P=UI=9V×0.4A=3.6W
三、綜合題(共7分)
19．讀數作圖題：
（1）圖甲所示，物體A的長度為_(kāi)_____；

（2）如圖乙，一個物體正沿斜面勻速向上滑動，請畫出物體受到的力；

（3）請用筆畫線代替導線，將丙圖中的電燈和開關正確接入家庭電路。

【答案】3.50cm???? ????
【解析】
（1）[1]刻度尺的分度值為1mm，讀數時應有估讀數值，圖甲所示，物體A的長度為3.50cm。
（2）[2]如圖乙，一個物體正沿斜面勻速向上滑動，物體必定受到向上的拉力，可以畫成沿斜面向上，物體還受到豎直向下的重力、沿斜面向下的摩擦力、垂直斜面向上的支持力的作用，四個力平衡，如圖

（3）[3]火線進入開關，再進入燈泡頂端的金屬點，零線直接接入燈泡的螺旋套，這樣在斷開開關時能切斷火線，接觸燈泡不會發生觸電事故.既能控制燈泡，又能更安全，如圖

四、實驗題(共24分)
20．(本題6分)如圖是小明探究“平面鏡成像特點”的實驗。

(1)在實驗中使用玻璃板代替平面鏡，這是為了______，此時成像的清晰度比日常使用的平面鏡______（選填“好一些”或“差一些”）；
(2)細心的小明透過玻璃板觀察蠟燭A的像時，看到點燃的蠟燭通過玻璃板成兩個像，若測得兩個像之間的距離為0.6cm，則玻璃板的厚度為_(kāi)_____cm；
(3)同桌的同學說蠟燭的像太小了，為了得到更大的像，小明將玻璃板向靠近蠟燭A的位置平移（如圖乙），得到蠟燭A的像的大小，像與蠟燭A的距離______（選填“變大”、“變小”或“不變”）；
(4)如圖丙所示，探究光的反射規律時，讓一束光貼著光屏左側的E板沿AO方向射到O點，在右側F板上能看到反射光線OB，若將F板向后折轉一定的角度，則在F板上______（填“能”或“不能”）看到反射光，此時反射光線和入射光線______（填“在”或“不在”）同一平面內。
【答案】???? 便于確定像的位置???? 差一些???? 0.3???? 變小???? 不能???? 在
【解析】
(1)[1]該實驗采用透明薄玻璃板代替日常使用的平面鏡，玻璃板是透明的，觀察到A蠟燭像的同時，也能觀察到蠟燭B；當蠟燭B和蠟燭A的像重合時，蠟燭B的位置便是蠟燭A的像的位置。
[2]透明的玻璃板只能反射蠟燭A的一部分光線，另一部分透過玻璃板，所以玻璃板成的像比平面鏡成的像清晰度差一些。
(2)[3]因?yàn)橄窬嗟扔谖锞啵蓛蓚€(gè)像之間的距離為0.6m，兩個像之間相差的是兩個玻璃板的厚度，即0.3cm+0.3cm＝0.6cm，可得玻璃板厚度0.3cm。
(3)[4]小明將玻璃板向靠近蠟燭A的位置平移，物距變小了，由于像距等于物距，則像距會變小，像與蠟燭A的距離變小。
(4)[5][6]當F板向后折轉一定的角度，則呈現反射光線的F板和呈現入射光線的E板不在同一平面內，所以在F板上不能看到反射光，但反射光線和入射光線仍在一個平面內。
21．(本題9分)在學習了密度的知識后，小強對于制作一元硬幣的材料是否全是“鎳”（ρ鎳＝8.9×103kg/m3）產生了興趣，于是便設計了如下測量一元硬幣密度的實驗方案。

（1）小強在調節天平平衡時，將游碼移動到標尺左端的零刻度線后，發現指針如圖甲所示，則接下來應向______（選填“左”或“右”）調節平衡螺母；
（2）小強選用了10枚相同的硬幣進行實驗。用天平稱量硬幣的質量時，在最小的砝碼放入右盤后，指針由分度盤中央刻度線的左側轉至右側，此時小強的下一步操作是______（選填“A“、“B”或“C“）。
A．向左調節平衡螺母，直至分度盤上的指針指到中央刻度線
B．取下最小的砝碼，并向右調節游碼，直至天平平衡
C．向右調節游碼
（3）當橫梁再次平衡時，砝碼及游碼的位置如圖乙所示，圖丙是10枚硬幣放入量筒前后的液面情況，則10枚硬幣的質量為_(kāi)_____g，10枚硬幣的體積為_(kāi)_____cm3，小強所測一元硬幣的密度是______kg/m3，他由此判斷制作一元硬幣的材料不全是鎳。
（4）若小強在整理實驗器材的過程中發現一枚硬幣因磕碰出現了磨損，該枚硬幣的密度______（選填“變大”“變小”或“不變”）。實驗中，為了測量硬幣的密度，小強使用了10枚相同的硬幣，而不是1枚硬幣，這運用了物理科學方法中的累積法。下列運用了累積法的實驗是______（填寫序號即可）。
①探究光的折射規律
②聲音的傳播需要介質
③測量出心跳一次的時間
（5）受小強測量硬幣密度的啟發，小高同學想測量牛奶的密度，他選用了兩個完全相同的水杯進行了如下操作：
①用天平測出______的質量m0；
②將牛奶倒入水杯并裝滿，用天平測出水杯和牛奶的總質量m1；
③將水倒入另一個水杯并裝滿，用天平測出水杯和水的總質量m2；
④計算出牛奶的密度ρ＝______（水的密度用ρ水表示）。
【答案】???? 右???? B???? 64???? 8???? 8×103???? 不變???? ③???? 空水杯????
【解析】
（1）[1]調節天平平衡時，指針左偏右調、右偏左調；由圖甲知道指針偏向分度盤的左側，則應將平衡螺母向右端調節；
（2）[2]最小的砝碼放入右盤后，指針位于分度標尺的右側，說明砝碼的質量太大，則應取下最小的砝碼，并向右適當調節游碼，使橫梁平衡，故B符合題意。
故選B。
（3）[3]由圖乙知道，標尺的分度值為0.2g，硬幣的質量
m=50g+10g+4g=64g
[4]由圖丙知道，水的體積為30ml，水和硬幣的體積為38ml，硬幣的體積
V=38ml-30ml=10ml=8cm3
[5]由知道，則硬幣的密度

（4）[6]密度是物質的一種特性，硬幣磨損后，質量和體積減小，材料不變，密度是不變的。
[7] ①用帶有箭頭的直線表示光的傳播方向，這種方法叫做“模型法”，故不符合題意；
②在真空鈴實驗中，通過空氣越少鈴聲越小最終進行推理，得到“真空不能傳聲”的結論，這種研究方法叫做實驗推理法，故不符合題意；
③心跳一次的時間很小，不易測量，可測出n次的時間為t，可以用表示一次心跳的時間，用到了累積法，故符合題意。
故選③。
（5）[8] ①根據題意知道，應調好天平，然后用天平測出空燒杯質量為m0；
②將牛奶倒入水杯并裝滿，用天平測出水杯和牛奶的總質量m1，則水的質量
m牛奶=m1-m0
③將水倒入另一個水杯并裝滿，用天平測出水杯和水的總質量m2，則水的質量
m水=m2-m0
由知道，燒杯內牛奶的體積

[9]④由知道，牛奶的密度

22．(本題9分)小宇用圖a的電路圖測量“小燈泡的電阻”，選用電源的電壓為，小燈泡的額定電壓為，圖b是未連接完整的實驗電路。

(1)按照電路圖a將實物圖b中的電路元件連接補充完整，要求當滑動變阻器的滑片向右滑動時，電流表的示數減小，在連接電路過程中，導線不能交叉。( )
(2)他在檢查儀器過程中，發現沒有接入電路的電流表指針如圖c所示，此時應先將電流表的指針調到_________位置。在連接電路過程中，開關要________，并將滑動變阻器的滑片調到_________點處（選填“A”或“B”）。
(3)實驗過程中，緩慢移動滑動變阻器的滑片，同時觀察_________（選填“電壓表”或 “電流表”）示數的變化，當電壓表的示數如圖d所示時，其讀數為_(kāi)_________；若要測得小燈泡正常發光時的電阻，滑片應向________（選填“A”或“B”）端移動。
(4)通過移動滑動變阻器，多次測量小燈泡兩端的電壓和通過小燈泡的電流，畫出了通過小燈泡的電流隨其兩端電壓變化的圖象，如圖e所示，在該圖象中發現電流與電壓不成正比，請分析原因是__________；通過實驗測出了小燈泡正常發光時的電阻是________。
【答案】???? ???? 零刻度線???? 斷開???? B???? 電壓表???? 1.8???? A???? 燈絲的電阻隨溫度的升高而增大???? 12.5
【解析】
(1)[1]要求當滑動變阻器的滑片向右滑動時，電流表的示數減小，即電阻變大，故把滑動變阻器的左下接線柱與燈泡相連，電路圖如下圖所示

(2)[2]如圖c可知，電流表指針沒有指在零刻度處，應對電流表進行調零，使指針指在電流表零刻度線處。
[3][4]為了防止短路的發生，在連接電路過程中，開關要斷開，閉合開關前，將滑動變阻器的滑片處于最大阻值的B點處，電路電阻最大，電流最小，對電路起保護作用。
(3)[5][6][7]為了測量小燈泡的電阻，但是要避免其兩端電壓高于額定電壓電壓太多而燒壞小燈泡，所以緩慢移動滑動變阻器滑片P，同時眼睛應觀察電壓表的示數變化。由圖d可知，電壓表選擇的量程是0~3V，分度值是0.1V，所以電壓表示數為1.8V。要使燈泡兩端電壓由1.8V增大到2.5V，則電路電流要增大，總電阻減小，滑動變阻器連入電路的電阻減小，所以滑片P應向A端移動。
(4)[8]電壓表與電流表的示數之比為燈的電阻，因燈絲的電阻隨溫度的升高而變大，由歐姆定律知，其阻值不是一個定值，所以電流不與電壓成正比。
[9]由圖象可知，當小燈泡L正常發光時的電壓U=2.5V，由圖象可知對應的電流I=0.2A，由小燈泡正常發光時的電阻

五、計算題(共25分)
23．(本題8分)在物理綜合實踐活動中，小彬和小亮合作測量電磁灶的加熱效率。他們關閉家中的其它用電器，只讓電磁灶接入電路中，加熱質量為 2kg、初溫為 20℃的水。小彬負責觀察電能表（如圖），小亮負責用溫度計測量水的溫度。5min 電能表上的轉盤轉了 500r，水的溫度恰好升高了 50℃。求：
（1）水吸收的熱量是多少？(c水＝4.2×103J/（kg?℃）)
（2）電磁灶燒水時的實際功率是多少？
（3）電磁灶燒水時的效率是多少？

【答案】（1）4.2×105J；（2）2000W；（3）70%
【解析】
解:（1）質量為 2kg 的水升高了 50℃，水所吸收的熱量
Q 吸＝c 水mΔt＝4.2×103J/（kg?℃）×2kg×50℃＝4.2×105J
（2）“3000r/kW?h”表示每消耗 1kW?h 的電能，電能表轉盤轉過 3000 轉，則轉盤轉了 500r 時，電磁灶消耗的電能
W＝kW?h＝ ×3.6×106J＝6×105J
5min＝300s
電磁灶燒水時的實際功率
P ＝2000W
（3）電磁灶燒水時的效率
η＝100%＝100%＝70%
答：（1）水吸收的熱量是 4.2×105J；
（2）電磁灶燒水時的實際功率是 2000W；
（3）電磁灶燒水的效率是 70%。
24．(本題8分)在如圖所示的電路中，電源電壓保持不變，電阻R2的阻值為20Ω，閉合開關S1后，電流表的示數為0.3A，開關均閉合時，電流表示數為0.5A；求：
（1）電源電壓；
（2）電阻R1的阻值；
（3）開關均閉合時，通電1min，電阻R2產生的熱量。

【答案】（1）6V；（2）30Ω；（3）108J
【解析】
解：（1）只閉合S1時，該電路為R2的簡單電路，電流表測電路中的電流，已知電流表的示數為0.3A，即電路中的電流為I＝0.3A，則電源電壓為
U＝IR2＝0.3A×20Ω＝6V
（2）當S1和S2都閉合時，該電路為R1和R2的并聯電路，電流表測干路的電流，此時電流表的示數為0.5A，即干路的電流為I′＝0.5A，由于并聯電路中各個支路之間互不影響，所以此時通過R2的電流不變，由并聯電路的電流特點可得出通過R1的電流為
I1＝I′﹣I＝0.5A﹣0.3A＝0.2A
則R1的阻值為
R1＝＝30Ω
（3）開關均閉合時，通電1min，電阻R2產生的熱量為
Q＝I2R2t＝(0.3A)2×20Ω×1×60s＝108J
答：（1）電源電壓為6V；
（2）電阻R1的阻值為30Ω；
（3）開關均閉合時，通電1min，電阻R2產生的熱量為108J。
25．(本題9分)救援隊用吊繩打撈一個沉到水底高為的實心長方體沉箱，如圖甲所示，提升過程中始終以的速度豎直向上勻速提起。圖乙是將沉箱從水底提升至離開水面過程中吊繩的拉力F隨時間t變化的圖象，整個提升過程用時，g取，水的密度為。若不計水的阻力和吊繩的重力及水面高度的變化，且提升過程中未遇到障礙物，求：
（1）時沉箱受到的浮力；
（2）0至拉力F做的功；
（3）在時，沉箱上表面受到的壓強（不計大氣壓強）。

【答案】（1）；（2）；（3）
【解析】
解：（1）由分析吊繩的拉力F隨時間t變化的圖象可知，沉箱完全浸沒在水中；時，沉箱開始露出水面；時，沉箱完全露出水面；沉箱在空氣中．則時沉箱完全浸沒在水中，受到的浮力為

（2）0至在拉力F方向上移動的距離為

0至拉力F做的功為

（3）時，沉箱上表面開始露出水面，故上表面在水中共移動了，則在時，
沉箱上表面的深度為

在時，沉箱上表面受到的壓強為

答：（1）t=20s時沉箱受到的浮力3×104N；
（2）0至40s拉力F做的功2.04×105J；
（3）在t=0時，沉箱上表面受到的壓強為40000Pa。
