2022年廣西貴港市中考物理試題（教師版）

這是一份2022年廣西貴港市中考物理試題（教師版），共24頁。試卷主要包含了填空題，作圖與實驗探究題，解答題等內容，歡迎下載使用。

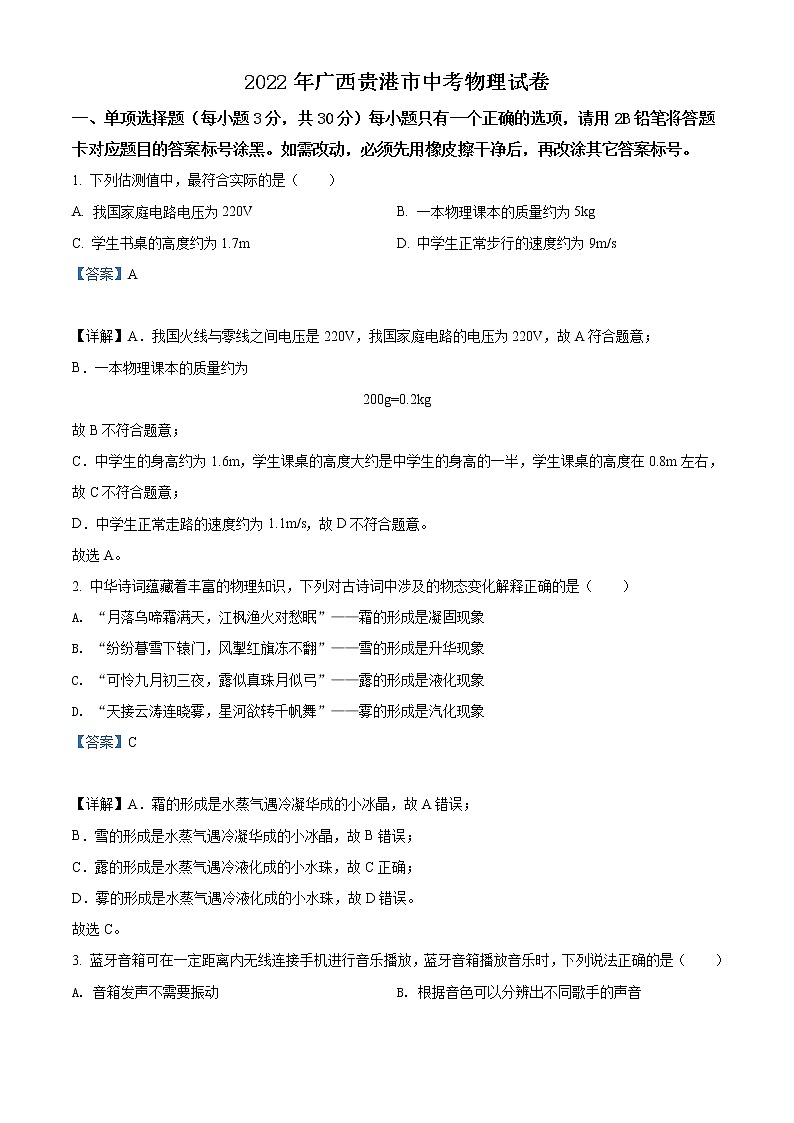

?2022年廣西貴港市中考物理試卷
一、單項選擇題（每小題3分，共30分）每小題只有一個正確的選項，請用2B鉛筆將答題卡對應題目的答案標號涂黑。如需改動，必須先用橡皮擦干凈后，再改涂其它答案標號。
1. 下列估測值中，最符合實際的是（　?。?br /> A. 我國家庭電路電壓為220V B. 一本物理課本的質量約為5kg
C. 學生書桌的高度約為1.7m D. 中學生正常步行的速度約為9m/s
【答案】A

【詳解】A．我國火線與零線之間電壓是220V，我國家庭電路的電壓為220V，故A符合題意；
B．一本物理課本的質量約為
200g=0.2kg
故B不符合題意；
C．中學生的身高約為1.6m，學生課桌的高度大約是中學生的身高的一半，學生課桌的高度在0.8m左右，故C不符合題意；
D．中學生正常走路的速度約為1.1m/s，故D不符合題意。
故選A。
2. 中華詩詞蘊藏著豐富的物理知識，下列對古詩詞中涉及的物態變化解釋正確的是（　?。?br /> A. “月落烏啼霜滿天，江楓漁火對愁眠”——霜的形成是凝固現象
B. “紛紛暮雪下轅門，風掣紅旗凍不翻”——雪的形成是升華現象
C. “可憐九月初三夜，露似真珠月似弓”——露的形成是液化現象
D. “天接云濤連曉霧，星河欲轉千帆舞”——霧的形成是汽化現象
【答案】C

【詳解】A．霜的形成是水蒸氣遇冷凝華成的小冰晶，故A錯誤；
B．雪的形成是水蒸氣遇冷凝華成的小冰晶，故B錯誤；
C．露的形成是水蒸氣遇冷液化成的小水珠，故C正確；
D．霧的形成是水蒸氣遇冷液化成的小水珠，故D錯誤。
故選C。
3. 藍牙音箱可在一定距離內無線連接手機進行音樂播放，藍牙音箱播放音樂時，下列說法正確的是（　　）
A. 音箱發聲不需要振動 B. 根據音色可以分辨出不同歌手的聲音
C. 音箱發出的聲音不會成為噪聲 D. 調節音箱音量大小是改變聲音的音調
【答案】B

【詳解】A．聲音是由物體的振動產生的，所以藍牙音箱發聲需要振動，故A錯誤；
B．不同人發出聲音的音色不同，根據音色可以分辨出不同歌手發出的聲音，故B正確；
C．音箱發出的樂音，如果妨礙人們正常工作、學習和休息，也會成為噪聲，故C錯誤；
D．調節音箱音量大小是為了改變聲音的響度，故D錯誤。
故選B。
4. 關于安全用電，下列做法正確的是（　?。?br /> A. 在高壓線下釣魚 B. 更換燈泡前先切斷電源
C. 用濕抹布擦拭帶電的插座面板 D. 使用測電筆時，手接觸筆尖的金屬體
【答案】B

【詳解】A．安全用電的原則是：不接觸低壓帶電體，不靠近高壓帶電體；所以不可以在高壓線下釣魚，故A錯誤；
B．更換燈泡時，為了防止觸電，一定要切斷電源，故B正確；
C．由于生活用水是導體，所以用濕抹布擦帶電的插座面板很容易使得人觸電，故C錯誤；
D．使用測電筆時，手一定不能接觸筆尖金屬體，如果測電筆接觸火線，手接觸筆尖金屬體會發生觸電事故，故D錯誤。
故選B。
5. 如圖所示是2022年3月23日下午“天宮課堂”第二課在中國空間站開講的精彩場面，太空教師翟志剛、王亞平、葉光富再次為廣大青少年帶來了精彩的太空科普課。下列說法正確的是（　?。?br />
A. 冰墩墩被航天員帶上太空后質量會減少
B. 在中國空間站航天員能用天平測量物體的質量
C. 學生看到航天員畫面是通過超聲波傳回地球的
D. 圖中王亞平所處的艙內的氣壓約等于1個標準大氣壓
【答案】D

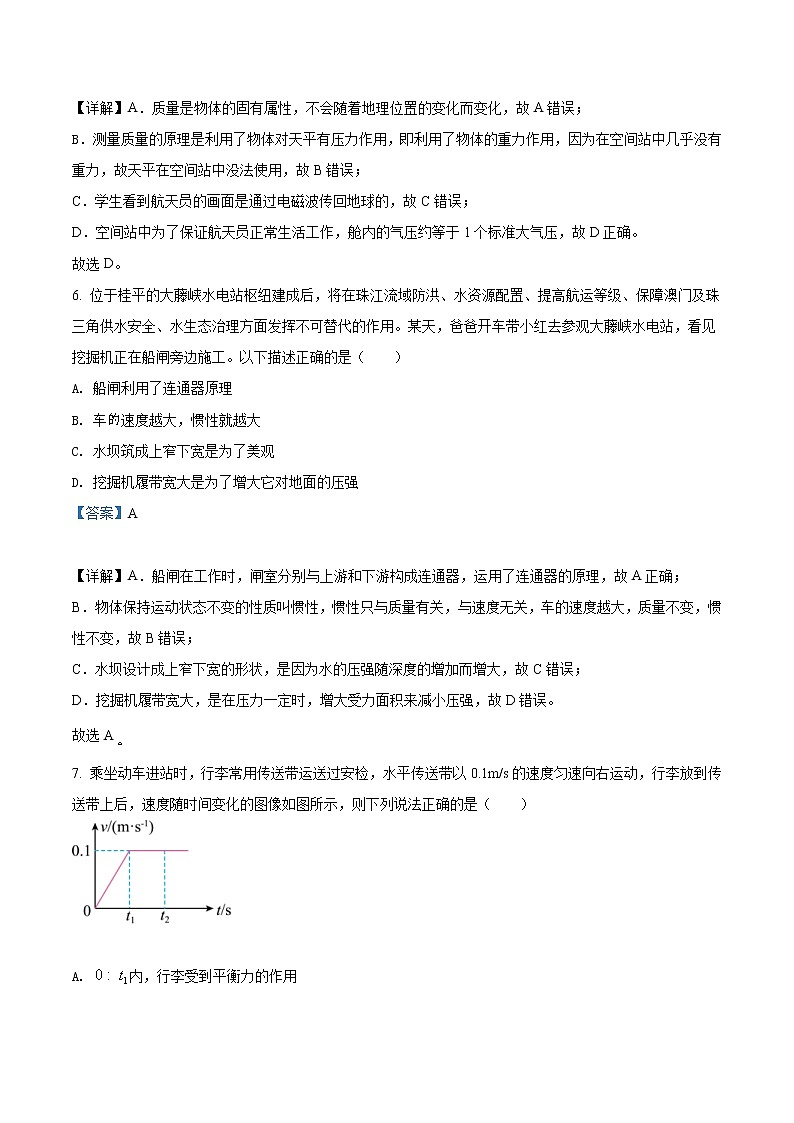

【詳解】A．質量是物體的固有屬性，不會隨著地理位置的變化而變化，故A錯誤；
B．測量質量的原理是利用了物體對天平有壓力作用，即利用了物體的重力作用，因為在空間站中幾乎沒有重力，故天平在空間站中沒法使用，故B錯誤；
C．學生看到航天員的畫面是通過電磁波傳回地球的，故C錯誤；
D．空間站中為了保證航天員正常生活工作，艙內的氣壓約等于1個標準大氣壓，故D正確。
故選D。
6. 位于桂平的大藤峽水電站樞紐建成后，將在珠江流域防洪、水資源配置、提高航運等級、保障澳門及珠三角供水安全、水生態治理方面發揮不可替代的作用。某天，爸爸開車帶小紅去參觀大藤峽水電站，看見挖掘機正在船閘旁邊施工。以下描述正確的是（　　）
A. 船閘利用了連通器原理
B. 車速度越大，慣性就越大
C. 水壩筑成上窄下寬是為了美觀
D. 挖掘機履帶寬大是為了增大它對地面的壓強
【答案】A

【詳解】A．船閘在工作時，閘室分別與上游和下游構成連通器，運用了連通器的原理，故A正確；
B．物體保持運動狀態不變的性質叫慣性，慣性只與質量有關，與速度無關，車的速度越大，質量不變，慣性不變，故B錯誤；
C．水壩設計成上窄下寬的形狀，是因為水的壓強隨深度的增加而增大，故C錯誤；
D．挖掘機履帶寬大，是在壓力一定時，增大受力面積來減小壓強，故D錯誤。
故選A
7. 乘坐動車進站時，行李常用傳送帶運送過安檢，水平傳送帶以0.1m/s的速度勻速向右運動，行李放到傳送帶上后，速度隨時間變化的圖像如圖所示，則下列說法正確的是（　　）


A. 內，行李受到平衡力的作用
B. 內，行李受到向左的摩擦力
C. 內，行李的重力與傳送帶對行李的支持力是一對平衡力
D. 內，行李的重力與傳送帶對行李的支持力是一對相互作用力
【答案】C

【詳解】A．由圖像可知，內，物體的速度隨時間而增大，所以行李做加速運動，受到非平衡力的作用，故A錯誤；
B．由圖像可知，內，行李向右加速運動，行李在摩擦力的作用下運動，因此受到摩擦力的方向向右，故B錯誤；
CD．在內，行李的重力與傳送帶對行李的支持力大小相等、方向相反、作用在同一個物體上，作用在同一條直線上，所以是一對平衡力，不是一對相互作用力，故C正確，D錯誤。
故選C。
8. 為保障安全，現在很多室內公共場所安裝有煙霧報警裝置，如圖所示是煙霧報警的簡化原理圖。電源電壓保持不變，R0為定值電阻，光敏電阻R的阻值隨光照強度的減弱而增大，當電路中的電流減小至某一數值時報警器開始報警。當有煙霧遮擋射向光敏電阻R的激光時，下列說法正確的是（　?。?br />

A. 電流表的示數變小，電壓表的示數不變
B. 電流表的示數變小，電壓表的示數變大
C. 電流表的示數不變，電壓表的示數變大
D. 電流表的示數不變，電壓表的示數不變
【答案】B

【詳解】分析電路圖可知，定值電阻R0與光敏電阻R串聯，電壓表測光敏電阻R兩端的電壓，電流表測電路中的電流；當有煙霧遮擋射向光敏電阻R的激光時，光照強度減弱，光敏電阻R的阻值增大，根據串聯電阻的規律，總電阻變大，由可知，電路中電流變小，即電流表示數變??；根據U=IR可知，定值電阻R0兩端的電壓變??；根據串聯電路電壓的規律可知，光敏電阻R的電壓增大，即電壓表示數變大，故B符合題意。
故選B。
9. 如圖所示，水平桌面上放置兩個相同的容器，甲中有一小物塊懸浮于水中，乙中有一個小球漂浮在水面上，此時容器內水面高度相同。則下列說法正確的是（　　）

A. 兩個容器對桌面的壓強關系：p甲＜p乙
B. 水對兩個容器底部的壓力關系：F甲>F乙
C. 如果向甲中加入酒精并攪拌均勻，小物塊受到的浮力變小
D. 如果向乙中加入鹽水并攪拌均勻，小球受到的浮力變大
【答案】C

【詳解】A．甲容器對桌面的壓力為
F甲=G水+G杯+G物塊
乙容器對桌面的壓力為
F乙=G水+G杯+G小球
物塊懸浮，所以
F物塊浮=G物塊=G物塊排
小球漂浮，所以
F小球浮=G小球=G小球排
因為容器內水面高度相同，且底面積相同，所以p甲=p乙，故A錯誤；
B．由題意可知，水的密度ρ和深度h都相同，根據p=ρgh可得，水對兩個容器底部的壓強關系為p甲=p乙，根據F=pS可得，水對容器底部的壓力關系為F甲=F乙，故B錯誤；
C．物塊懸浮在甲容器中，ρ物塊=ρ水，如果向甲容器中加入酒精，則液體密度減小，?由
F浮=?pgV排可知，物塊受到的浮力變小，故C正確；
D．小球漂浮在乙容器中，向乙容器中加入鹽水，液體密度增大，小球仍然漂浮在液面上，那么小球受到的浮力等于自身的重力，小球的重力沒變，小球受到的浮力不變，故D錯誤。
故選C。
10. 如圖所示是電阻甲和乙的I﹣U圖像，下列選項對圖像信息判斷錯誤的是（　?。?br />
A. 甲是一個定值電阻，阻值為5Ω
B. 當乙兩端的電壓為2.5V時，其阻值為5Ω
C. 將甲和乙串聯，若電路中電流為0.3A．則電路的總功率為0.6W
D. 將甲和乙并聯，若電源電壓為1V，則干路中的電流為0.3A
【答案】D

【詳解】A．從圖中可以看出甲電阻的電流隨著電壓增大而增大，并且成正比例關系，故可判斷甲是一個定值電阻，阻值為

故A正確，不符合題意；
B．當乙兩端的電壓為2.5V時，由表可知其電流為0.5A，故由歐姆定律可得其阻值為5Ω，故B正確，不符合題意；
C．將甲和乙串聯，若電路中電流為0.3A，從表中可得此時乙電阻電流為0.3A時，其兩端電壓為0.5V，甲電阻兩端電壓為1.5V，故總的電壓為2V，由功率公式

故C正確，不符合題意；
D．將甲和乙并聯，若電源電壓為1V，根據圖表可知此時通過乙電阻的電流為0.4A，通過甲電阻的電流為0.2A，故干路中電流應該為0.6A，故D錯誤，符合題意。
故選D。
二、填空題（每空1分，共20分）
11. 黃大年教授是著名地球物理學家，小學和高中就讀于貴縣（今貴港市市區），黃大年曾任國家“深部探測關鍵儀器裝備研制與實驗項目”的負責人，在黃大年團隊的努力下，中國的超高精密機械和電子技術、納米和激電機技術。高溫和低溫超導原理技術等多項關鍵技術進步顯著。上述中的納米是 ___________的單位，超導材料可以適用于制作 ___________（只選填標號：A．“電能輸送導線”或B．“電飯鍋發熱部件”）。
【答案】 ①. 長度 ②. A

【詳解】[1]納米是長度的單位，。
[2]A．根據焦耳定律可知，導線的電阻越小導線產生的熱量越少，電損越小，超導材料沒有電阻，可以適用于制作電能輸送導線，故A符合題意；
B．電飯鍋主要利用電流的熱效應工作的，電流通過導體的電阻產生熱量，不能用超導體制作， 故B不符合題意。
故選A。
12. 目前，貴港市正在打造“中國—東盟新能源電動車”生產基地，主動融入“一帶一路”建設，取得了較好成效。電動車主要部件之一是電動機，其工作原理是通電導體在磁場中受 ___________的作用；在給電動車充電過程中，是將 ___________能轉化為化學能。
【答案】 ①. 力 ②. 電

【詳解】[1]電動機是利用通電導體在磁場中受力的作用這一原理來工作的。
[2]在給電動車充電過程中，消耗電能，產生化學能，將電能轉化為化學能。
13. 貴港又稱荷城，夏天滿城荷花盛開，吸引八方游客前來觀賞，荷花花香四溢是因為分子在永不停息地做 ___________運動；當荷葉上的兩滴水珠相遇時，能匯合成一滴較大的水珠是因為分子之間存在 ___________（選填“引力”或“斥力”）。
【答案】 ①. 無規則 ②. 引力

【詳解】[1]能聞到荷花的香味，是因為香味分子在不停地做無規則的運動的擴散現象。
[2]兩滴水珠相遇時，能匯合成一滴，是因為此時水分子間的作用力表現為引力。
14. 2021年12月3日，中老鐵路首發的國際貨運列車載著一千多噸貨物由昆明駛向老撾，列車加速出站時動能 ___________，列車車身周圍的氣流速度 ___________（選填“大于”、“小于”或“等于”）站臺上的氣流速度，從而產生向列車方向的推力，所以站臺上的人員要站在安全線以外，以免發生意外。
【答案】 ①. 增大 ②. 大于

【詳解】[1]列車加速出站時，質量不變，速度增大，所以動能增大。
[2]列車加速行駛車身周圍的空氣隨之高速運動，大于站臺上的氣流速度，壓強小于大氣壓，從而產生向列車方向的推力，所以站臺上的人員要站在安全線以外，以免發生意外。
15. 為了增強學生體質，加強防溺水教育，學校組織學生到游泳館進行游泳訓練。小明在一次游泳訓練中，游25m所用時間為50s，則他游泳的平均速度是 ___________m/s；以正在游泳的小明為參照物，池邊的坐椅是 ___________的。
【答案】 ①. 0.5 ②. 運動

【詳解】[1]他游泳的平均速度

[2]以正在游泳的小明為參照物，池邊的坐椅相對于正在游泳的小明的位置發生改變，池邊的坐椅是運動的。
16. 如圖所示，用帶負電的橡膠棒去接觸不帶電的驗電器，發現驗電器金屬箔片張開。驗電器金屬箔片張開是因為___________電荷相互排斥；橡膠棒接觸驗電器時，驗電器金屬桿中瞬間電流方向是從___________（只選填標號：A．“金屬球到金屬箔片”或B．“金屬箱片到金屬球”）。

【答案】 ① 同種 ②. B

【詳解】[1]用帶負電的橡膠棒和不帶電的驗電器金屬球接觸，驗電器金屬箔片張開，這是因為金屬箔片帶上同種電荷，同種電荷相互排斥。
[2]橡膠棒接觸驗電器時，橡膠棒上的負電荷由金屬球轉到金屬箔片上，由于正電荷定向移動的方向為電流方向，所以此時的電流方向是從金屬箔片到金屬球，即B符合題意，A不符合題意。
故選B。
17. 如圖所示，用動滑輪提起重物。若重物為900N，工人用F=500N的拉力將重物沿豎直方向勻速提升了4m，則拉力所做的功為 ___________J，此動滑輪機械效率為 ___________。

【答案】 ①. 4000 ②. 90%

【詳解】[1]由圖可知，動滑輪上有兩段繩子拉著重物，因為物體移動的距離為4m，所以繩子移動的距離為

根據公式

可知拉力所做的功為

[2]根據題意可知，克服重力做的有用功為

根據機械效率的公式

可知，此動滑輪機械效率為

18. 如圖甲所示，完全相同的木塊A和B緊靠在一起平放在粗糙程度相同的水平桌面上，在10N的水平推力F1作用下一起向右做勻速直線運動。若將A、B疊放到該桌面上，用水平力F2拉著B使它們一起向右做勻速直線運動（如圖乙所示），則拉力F2=___________N，此時木塊A所受的摩擦力為 ___________N。

【答案】 ①. 10 ②. 0

【詳解】[1]圖甲中，在10N的水平推力F1作用下，A、B一起做勻速直線運動，把AB看成一個整體，AB在水平方向上受到的推力和滑動摩擦力為一對平衡力，因此摩擦力等于推力等于10N；圖乙中，壓力大小和接觸面的粗糙程度都沒變，把AB看成一個整體，物體AB受到的摩擦力不變，等于10N，由于物體AB做勻速直線運動，故物體AB在水平方向上受平衡力作用，拉力F2和物體受到的滑動摩擦力是二力平衡，故F2=10N。
[2]A和B一起勻速運動，A和B沒有相對運動趨勢，不存在摩擦力的作用，故此時木塊A所受的摩擦力為0。
19. 如圖所示，水平地面上放置A、B兩個質地均勻的長方體物塊，高度之比hA∶hB=5∶3，底面積之比SA∶SB=1∶3，它們對地面的壓強之比pA∶pB=5∶3，則它們的密度之比ρA∶ρB=___________。若從A的上部沿水平方向截取高為h的部分，并將截取部分疊放在B的正中央，A剩余部分對地面的壓強與疊放后B對地面的壓強相等，則截取部分與A物塊原有高度之比h∶hA=___________。


【答案】 ①. 1∶1 ②. 3∶10

【詳解】[1]長方體物塊放在水平地面上對地面的壓強

它們的密度之比

[2]從A的上部沿水平方向截取高為h的部分，A剩余部分對地面的壓強
pA剩=ρAg(hA-h)
疊放后B對地面的壓強

A剩余部分對地面的壓強與疊放后B對地面的壓強相等，則




20. 如圖所示的電路，電源電壓保持不變，閉合開關S、S1，斷開開關S2，在滑動變阻器的滑片P從a端移動到b端的過程中，電壓表示數變化范圍是4～12V，電流表示數變化范圍是0.4～1.2A，則電源電壓是 ___________V；閉合開關S、S2，斷開開關S1，當滑動變阻器的滑片從a端移動到中點時，小燈泡L恰好正常發光，此過程中電路最大功率和最小功率之比為4:3，則小燈泡L的額定功率是 ___________W。（不計溫度對燈絲電阻的影響）


【答案】 ①. 12 ②. 3.2

【詳解】[1]閉合開關S、S1，斷開開關S2，滑動變阻器的滑片P在b端時，電路中只接入R1，電壓表測電源電壓，此時電壓表的示數為12V，即電源電壓為12V。此時電流表的示數為1.2A，則R1的阻值為

[2]閉合開關S、S1，斷開開關S2，滑動變阻器的滑片P在a端時，R1和R2串聯，電壓表測R1兩端的電壓，此時電壓表的示數為4V，電流表的示數為0.4A，則R2兩端的電壓為

R2的最大阻值為

閉合開關S、S2，斷開開關S1時，小燈泡L和R2串聯，滑片從a端移動到中點時，電源電壓不變，電路最大功率和最小功率之比為4:3，由公式可得

可求得RL=20Ω。
滑片移動到中點時，電路總電阻為

此時小燈泡L恰好正常發光，電路中的電流為

則小燈泡L的額定功率為

三、作圖與實驗探究題（共28分）
21. 如圖所示，一束光從水斜射入空氣中，已知入射光AO，請畫出它的反射光線OB和折射光線OC的大致方向。

【答案】

【詳解】在法線右側根據反射角等于入射角畫出對應的反射光線OB；光從水中斜射入空氣中，折射角大于入射角，在法線右側的空氣中畫出對應的折射光線OC，如圖所示：

22. 如圖所示,物體靜止在斜面上,請畫出物體受力的示意圖．
（ ）

【答案】

【詳解】地球表面的任何物體都受到重力的作用，方向豎直向下；
物體受到斜面斜向上的支持力，也斜面垂直；
在斜面上物體有向下滑動趨勢，所以還受到沿斜面向上的摩擦力；
作用點都畫在物體的重心，如圖：

點睛：重點是力的示意圖，對物體進行受力分析是關鍵，明確重力的方向始終豎直向下，與物體所處的位置及運動狀態無關．
23. 如圖所示，根據圖中小磁針靜止時的指向，標出電源的“+”“﹣”極及圖中磁感線的方向。

【答案】

【詳解】小磁針的右端為N極，根據磁極間的相互作用規律可知，螺線管的左端為S極，右端為N極，在磁體的周圍，磁感線從磁體的N極發出回到S極，所以圖中磁感線的方向水平向左；根據螺線管的右端為N極和線圈的繞向，根據安培定則可知電流從螺線管的左端流入、右端流出，從而可以確定電源的左端為正極，右端為負極。如下圖所示


24. 圖1中被測物體A的長度是 ___________cm；圖2中彈簧測力計的示數為 ___________N；圖3中體溫計的示數為 ___________℃。

【答案】 ①. 3.10 ②. 3.6 ③. 36.5

【詳解】[1]刻度尺上1cm之間有10個小格，所以一個小格代表的長度是0.1cm＝1mm，即此刻度尺的分度值為1mm；物體左側與1.00cm對齊，右側與4.10cm對齊，所以物體的長度為
L=4.10cm-1.00cm=3.10cm
[2]彈簧測力計1N之間有5個小格，所以一個小格代表0.2N，即此彈簧測力計的分度值為0.2N，此時的示數為3.6N。
[3]體溫計上1℃之間有10個小格，所以一個小格代表的溫度是0.1℃，即此體溫計的分度值為0.1℃；此時的溫度為36.5℃。
25. 小華用焦距為10.0cm的凸透鏡探究凸透鏡成像規律。

（1）實驗前，應調整燭焰、凸透鏡和光屏三者的中心大致在 ___________；
（2）當各器材位置如圖所示時，在光屏上成燭焰清晰的像，此時燭焰的成像特點與 ___________（選填“照相機”、“投影儀”或“放大鏡”）的成像特點相同；
（3）實驗時，若用一張紙片遮住了凸透鏡的上半部，光屏上 ___________（選填“能”或“不能”）成完整的像；
（4）小華將一副老花鏡的鏡片放在燭焰與凸透鏡之間且靠近凸透鏡的位置，若保持蠟燭的位置不變，僅將光屏向 ___________端移動適當距離，光屏上即可重新成燭焰清晰的像。
【答案】 ①. 同一高度 ②. 照相機 ③. 能 ④. 左

【詳解】（1）[1]點燃蠟燭后，調節燭焰、凸透鏡、光屏的中心大致在同一高度上，這樣才能使像成在光屏的中央位置。
（2）[2]由圖可知，物距
u=50.0cm-20.0cm=30.0cm
像距
v=65.0cm-50.0cm=15.0cm
已知f=10.0cm，此時u >2f，成倒立、縮小的實像，能夠說明照相機的成像原理。
（3）[3]若用一張紙片遮住了凸透鏡的上半部，物體上任一點都有光線射向凸透鏡下半部，經凸透鏡折射后，照樣能會聚成完整的燭焰的像，折射光線減少，會聚成的像變暗。
（4）[4]老花鏡是凸透鏡，對光線有會聚作用，使光提前會聚，將一副老花鏡的鏡片放在燭焰與凸透鏡之間且靠近凸透鏡的位置，若保持光屏的位置不變，此時清晰的像成在光屏左側，要在光屏上重新承接到燭焰清晰的像，光屏應向左移動。
26. 某興趣小組計劃測量一塊形狀不規則的小石塊密度，備用器材有天平、量筒、水和細線等。

（1）在調節天平時，發現指針偏向如圖甲所示，為使天平橫梁平衡，應將平衡螺母向 ___________端調節。
（2）用調節好的天平測小石塊的質量時，小組成員小華估計小石塊的質量約為55g，他用鑷子依次將50g砝碼和最小的5g砝碼放在天平的右盤，發現天平的指針靜止時仍如圖甲所示，則他接下來應該進行的操作是 ___________。
（3）當右盤中所加砝碼和游碼位置如圖乙所示時，天平橫梁平衡，則小石塊的質量為 ___________g。
（4）在量筒內先倒入適量的水，如圖丙所示；然后將用細線系好的小石塊放入量筒中，如圖丁所示。測得小石塊的體積為 ___________cm3，小石塊的密度為 ___________kg/m3。
（5）將小石塊放入量筒中時，若有幾滴水濺到量筒壁上，則小石塊密度的測量值比真實值會 ___________（選填“偏大”、“偏小”或“不變”）。
【答案】 ①. 左 ②. 取下5g砝碼并向右移動游碼 ③. 52 ④. 20 ⑤. 2.6×103 ⑥. 偏大

【詳解】（1）[1]如圖甲所示，指針偏向分度盤右側，為使天平橫梁平衡，應將平衡螺母向左端調節。
（2）[2]在測量中，指針如圖甲所示，說明砝碼偏重，應取下最小砝碼，再向右調游碼，使橫梁水平平衡，即取下5g砝碼并向右移動游碼。
（3）[3]如圖乙所示時，小石塊的質量為砝碼質量與游碼所對應刻度之和

（4）[4][5]根據排水法測石塊體積為

石塊密度為

（5）[6]將小石塊放入量筒中時，若有幾滴水濺到量筒壁上，會造成所測體積偏小，根據

則小石塊密度的測量值比真實值會偏大。
27. 小華做測量定值電阻Rx阻值的實驗，現有器材：待測電阻Rx、兩節干電池、電壓表、電流表、滑動變阻器、開關、導線若干。

（1）請按圖甲所示的電路圖，以筆畫線代替導線，將圖乙中的電路連接完整；（ ）
（2）連接電路時，開關斷開，并將滑動變阻器滑片置于阻值 ___________處；
（3）正確連接電路，閉合開關，發現無論怎樣移動滑片P，電流表都沒有示數，而電壓表示數接近3V，則故障可能是 ___________（選填標號）；
A．滑動變阻器斷路
B．Rx斷路
C．Rx短路
（4）排除故障后，當電壓表示數為1.3V時，電流表示數如圖丙所示，則通過Rx的電流大小為 ___________A，它的阻值是 ___________Ω；
（5）本實驗要多次測量取平均值，目的是 ___________；
（6）小華對實驗進行進一步拓展，利用電源（電壓未知但恒定不變）、阻值為R0的定值電阻、電流表、開關等器材，設計了如圖丁所示的電路也能測出Rx的阻值，請你完成下列實驗步驟：
①按電路圖正確連接電路，閉合開關S，斷開開關S1，讀出電流表示數I1；
②___________，讀出電流表示數I2；
③根據實驗數據，計算出待測電阻Rx=___________。（用R0、I1、I2表示）
【答案】 ①. ②. 最大 ③. B ④. 0.26 ⑤. 5 ⑥. 減小誤差 ⑦. 再閉合開關S1 ⑧.

【詳解】（1）[1]滑動變阻器要采取“一上一下”的連接方式，與待測電阻串聯，如圖

（2）[2]為保護電路，連接電路時，開關斷開，并將滑動變阻器滑片置于阻值最大處。
（3）[3] A．若滑動變阻器斷路，電路斷路，電流表、電壓表都無示數，故A不符合題意；
B．電流表示數沒有，說明電路斷開，電壓表示數接近電源電壓，說明電壓表、電流表、滑動變阻器、開關與電源兩極連通，所以電路故障可能是定值電阻斷路，故B符合題意；
C．若Rx短路，電壓表與Rx并聯，電壓表無示數，電流表有示數，故C不符合題意。
故選B。
（4）[4]由圖知，電流表量程為，分度值為0.02A，讀數為0.26A。
[5]則待測電阻

（5）[6]為了使結果更加準確，應多測幾組電流、電壓值，計算出多組Rx的值，然后求平均值，這樣可以減小誤差。
（6）①按電路圖正確連接電路，閉合開關S，斷開開關S1，讀出電流表示數I1，此時電阻R0兩端的電壓即為電源電壓

②[7]再閉合開關S1，電阻R0、Rx并聯，讀出電流表示數為電路總電流，因為電源電壓不變，所以流過電阻R0電流不變，根據并聯電路電流特點，流過電阻Rx的電流

③[8]電阻Rx的值

四、解答題（共22分）
28. 某學校，需要把1000kg的水從20℃加熱到80℃，[q天然氣=4×107J/m3，c水=4.2×103J/（kg?℃）]求：
（1）這些水吸收的熱量；
（2）若用天然氣加熱，不計熱量損失，需要完全燃燒多少m3的天然氣？
【答案】（1）2.52×108J；（2）6.3m3

【詳解】解：（1）根據吸熱的計算公式可得，這些水吸收的熱量為

（2）由題意可知，不計熱量損失，天然氣完全燃燒放出的熱量為

根據

可得，加熱這些水所需要天熱氣的體積為

答：（1）這些水吸收的熱量為2.52×108J；
（2）若用天然氣加熱，不計熱量損失，需要完全燃燒6.3m3的天然氣。
29. 如圖甲所示電路中，電源電壓保持不變，電壓表量程可選，電流表量程為，滑動變阻器R2標有“1A”字樣，最大阻值未知。閉合開關S1、S3，斷開開關S2，將滑動變阻器R2的滑片P從b端移動到a端，得R1的“U﹣I”關系圖像如圖乙所示。
（1）求電阻R1的阻值和R2的最大阻值；
（2）若閉合開關S2、S3，斷開開關S1，使R2的滑片P位于a端，此時電流表示數為0.42A，求R3通電50s產生的電熱；
（3）若閉合開關S1、S3，斷開開關S2，且電壓表的量程為 ，在保證電路元件都安全的情況下，求電路總功率的變化范圍。

【答案】（1） ，；（2）；（3）

【詳解】解：（1）閉合開關S1、S3，斷開開關S2，滑動變阻器R2與R1串聯，將滑動變阻器R2的滑片P從b端移動到a端時，電路中只有R1，由乙圖可知，此時R1兩端的電壓為6V，電流為0.6A，電阻R1的阻值

滑動變阻器R2的滑片P在b端時，滑動變阻器R2與R1串聯，變阻器連入電路的電阻最大，此時R1兩端的電壓為1V，電流為0.1A，R2的最大阻值

（2）電源電壓保持不變，若閉合開關S2、S3，斷開開關S1，電阻R2與R3并聯，電流表測干路電流；使R2的滑片P位于a端，滑動變阻器接入電路的電阻最大為50Ω，通過滑動變阻器的電流

通過R3的電流

R3通電50s產生的電熱

（3）若閉合開關S1、S3，斷開開關S2，滑動變阻器R2的滑片P在b端時，滑動變阻器R2與R1串聯，變阻器連入電路的電阻最大，此時R1兩端的電壓為1V，電流為0.1A，電路中的電流最小，電路的功率最小，最小功率為

電壓表的示數最大時，電路中的電流最大，電流的最大值

電路的最大功率

電路總功率的變化范圍為：。
答：（1）電阻R1的阻值為，R2的最大阻值為；
（2）R3通電50s產生的電熱為；
（3）電路總功率的變化范圍為。
30. 如圖所示，水平地面上放置一個底面積為0.03m2薄壁圓柱形容器，容器側面靠近底部有一控制出水的閥門K。邊長為0.1m的正方體木塊A體積的浸入水中，下方用細線TB系有重為3N的合金球B，B的體積是A體積的0.1倍。木塊A上方的懸線TA能承受的最大拉力為5N，此時懸線TA處于松弛狀態。（容器內的水足夠深，不計細線的體積和質量，ρ水=1.0×103kg/m3，g取10N/kg）求：
（1）木塊A受到的浮力大??；
（2）細線TB對合金球B的拉力大??；
（3）打開閥門K使水緩慢流出，當懸線TA斷裂的一瞬間關閉閥門K，此時木塊A排開水的體積為多少？
（4）若在懸線TA斷裂的一瞬間關閉閥門K同時剪斷細線TB，待木塊A再次靜止漂浮時，與懸線TA斷裂的瞬間相比，容器底受到水的壓強改變了多少？

【答案】（1）9N（2）（3）（4）


【詳解】解：（1）由題意知A物體的體積為

此時A物體浸沒在水中的體積為

根據阿基米德原理可知此時物體A受到浮力為

（2）物體B的重力為，B物體的體積為A物體體積的0.1倍

由于物體B完全浸沒在水中故

根據阿基米德原理可得B物體在水中受到的浮力為

對物體B進行受力分析，受到一個向上TB對合金球B的拉力，一個自身的重力3N，還有一個向上的浮力1N，在這3個力的作用下物體B處于平衡，故有以下關系

所以


（3）由于B受到一個向上TB的拉力，所以B對A也有一個向下大小為TB的拉力2N。對A進行分析，A受到一個向上大小為9N的浮力，受到一個自身的重力GA，還受到一個向下的大小為2N的拉力，此時A處于平衡狀態，故有關系式

所以，當懸線TA斷裂的一瞬間時，對A進行分析，此時A受到自身重力7N，受到B對A的拉力2N，受到向上的拉力TA（由題意知繩子斷掉時，TA為5N），受到向上浮力，故有如下關系式

故此時

根據阿基米德原理

故

（4）若懸線TA斷裂的一瞬間關閉閥門K同時剪斷細線TB，對A進行分析，此時A受到豎直向下重力7N，豎直向上浮力7N，故根據阿基米德原理有下式

則

由于容器底面積，根據液面高度變化量

故

所以壓強的變化量為

答：（1）木塊A受到的浮力大小為9N；
（2）細線TB對合金球B的拉力大小為；
（3）打開閥門K使水緩慢流出，當懸線TA斷裂的一瞬間關閉閥門K，此時木塊A排開水的體積為；
（4）容器底受到水的壓強改變了。
