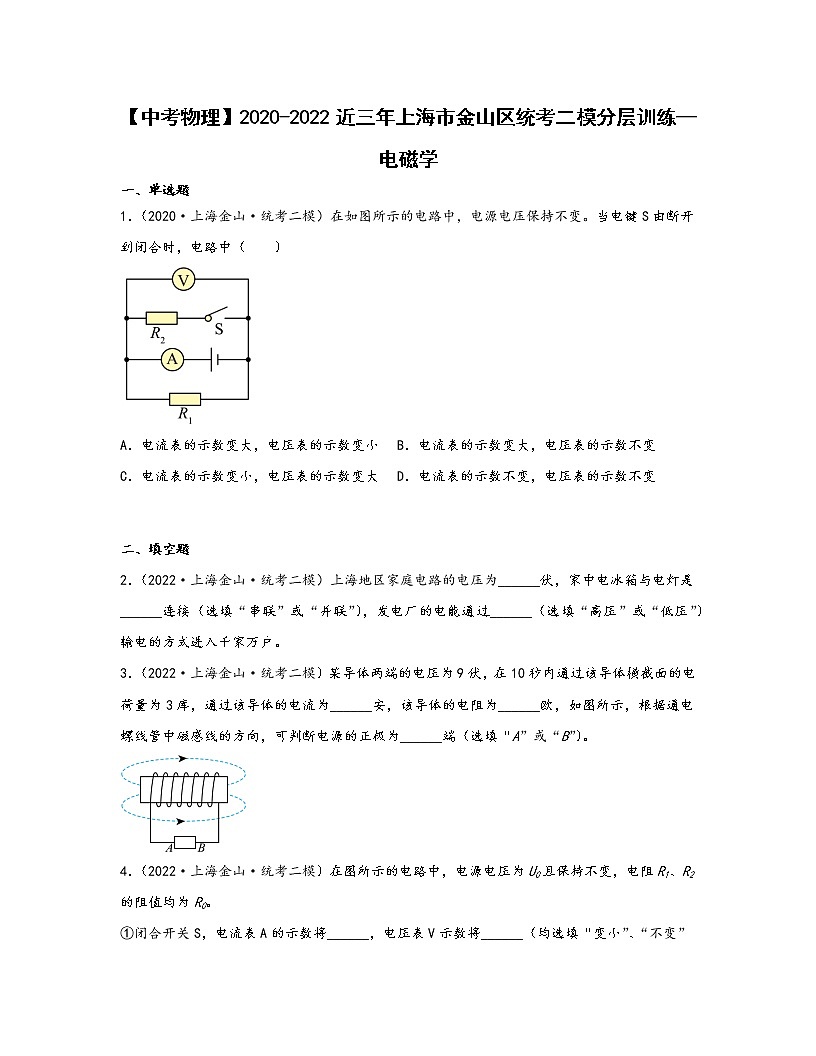

【中考物理】2020-2022近三年上海市金山區統考二模分層訓練—電磁學一、單選題1．（2020·上海金山·統考二模）在如圖所示的電路中，電源電壓保持不變。當電鍵S由斷開到閉合時，電路中（　?。?/span>A．電流表的示數變大，電壓表的示數變小 B．電流表的示數變大，電壓表的示數不變C．電流表的示數變小，電壓表的示數變大 D．電流表的示數不變，電壓表的示數不變 二、填空題2．（2022·上海金山·統考二模）上海地區家庭電路的電壓為______伏，家中電冰箱與電燈是______連接（選填“串聯”或“并聯”），發電廠的電能通過______（選填“高壓”或“低壓”）輸電的方式進入千家萬戶。3．（2022·上海金山·統考二模）某導體兩端的電壓為9伏，在10秒內通過該導體橫截面的電荷量為3庫，通過該導體的電流為______安，該導體的電阻為______歐，如圖所示，根據通電螺線管中磁感線的方向，可判斷電源的正極為______端（選填“A”或“B”）。4．（2022·上海金山·統考二模）在圖所示的電路中，電源電壓為U0且保持不變，電阻R1、R2的阻值均為R0。①閉合開關S，電流表A的示數將______，電壓表V示數將______（均選填“變小”、“不變”或“變大”）；②一段時間后，發現電路中有一個電表的示數變小，已知電路中存在一處斷路故障，且只發生在電阻R1、R2上?，F(xiàn)通過斷開開關S判斷故障。請根據相關信息寫出開關S斷開后兩電表的示數及相應的故障______。5．（2021·上?！そy(tǒng)考二模）家庭電路中，電視機與電燈是______（選擇“串聯”或“并聯”）；標有“220V 10W”字樣的節能燈正常工作2小時，其兩端的電壓為______伏，消耗電能______度。6．（2021·上?！そy(tǒng)考二模）某導體兩端的電壓為2伏，通過該導體的電流為0.2安，其電阻為________歐，10秒內電流做的功為_____焦；當該導體兩端的電壓為6伏時，其電阻為_____歐。圖中，小針靜止時，其A端為____極（選填“N”或“S”）。7．（2021·上?！そy(tǒng)考二模）閱讀材料，回答問題。1897年，湯姆生發現電子，打破了原子不可再分的傳統觀念，人們對物質結構的認識進了一個新時代。對原子結構模型的形成，湯姆生、盧瑟福等科學家作出了突出貢獻。隨著科技的發展，20世紀60年代，科學家發現質子和中子都是由上夸克和下夸克組成的。一個上夸克帶正電，電量為電子電量的，一個下夸克d帶負電，電量為電子電量的-。如圖所示，質子由兩個上夸克和一個下夸克組成，所以帶1個單位的正電荷。①類比質子夸克結構模型，圖中能反映中子夸克結構的是______（填寫“A”、“B”、“C”、“ D” 序號）；②從原子模型的發展歷程我們可以發現______。A．科學模型的建立是一個不斷完善、不斷修正的過程B．人們借助模型的建立，對原子的認識逐漸接近本質C．電子云模型的建立，使人們對原子結構的認識達到完美的境界8．（2020·上海金山·統考二模）我國家庭電路的電壓為_____伏；標有“220V  800W”字樣的用電器正常工作0.5小時，耗電_____度；為了減少輸電損耗，發電廠的電能是通過_____輸電的方式輸送到各地（選填“高壓”或“低壓”）。9．（2020·上海金山·統考二模）某導體兩端的電壓為2伏，在10秒內通過該導體的電流為0.2安，通過該導體橫截面的電荷量為_____庫，該導體的電阻為_____歐，這段時間內電流做功為_____焦。10．（2020·上海金山·統考二模）在圖所示的電路中，已知電源電壓為U且保持不變。若電路中電阻R1或R2發生了短路故障：(1) 當電鍵S斷開時，電流表A的示數為_____，電壓表V的示數為_____；(2) 當電鍵S閉合后，兩個電表的示數均發生了變化。請根據相關信息寫出電表示數變化情況及對應的故障。_____。11．（2020·上海金山·統考二模）在圖所示的電路中，電源電壓為12伏且不變，滑動變阻器R1上標有“20Ω 1A”字樣，將滑片P移到變阻器的最右端，閉合電鍵S：(1) 若電路的MN間僅連入電流表，求：此時電路中的電流I___和電路消耗的電功率P____；(2)現有阻值為8歐、10歐和20歐的三個電阻，請從中選擇一個接入MN間，要求：滑片可以移動到變阻器兩端，且電路能正常工作，則應選擇的電阻阻值為______歐；滿足上述要求時，求電壓表示數的最大變化量ΔU最大_____。 三、計算題12．（2022·上海金山·統考二模）如圖所示的電路中，電源電壓為6伏且保持不變，另有阻值為10歐的定值電阻R1和滑動變阻器R2。閉合開關S。①若電路的MN間僅連入R1，求：（a）通過R1的電流I1；（b）10秒內電流通過R1所做的功W1；②若將電阻R1與滑動變阻器R2并聯后連入MN間，電流表的示數為I并；若將電阻R1與滑動變阻器R2串聯后連入MN間，電流表的示數為I串。在電路安全的情況下，I并與I串的最小差值為0.3安，I并與I串的最大差值為1.4安。求R2的最大阻值和允許通過R2的最大電流。13．（2021·上海·統考二模）在圖示的電路中，電源電壓保持不變，滑動變阻器R2標有“20Ω 2A”字樣。（1）閉合開關S，若通過干路的電流為1.5安，求10秒內通過干路的電荷量Q；（2）將一電流表串聯在電路中，閉合開關S，在電路能正常工作的情況下，移動滑動變阻器的滑片P，電流表示數的最大變化范圍為1安～2.4安。（a）請判斷電流表串聯的位置，并說明理由；（b）求電源電壓U和電阻R1的阻值。 四、實驗題14．（2022·上海金山·統考二模）小華做“測定小燈泡的電功率”實驗，現有電源（電壓為2伏的整數倍且保持不變）、待測小燈泡（標有“0.3A”字樣，額定功率小于0.7瓦）、電流表、電壓表、滑動變阻器、開關及導線若干。他連接電路，移動變阻器滑片P至最大阻值處，閉合開關，觀察到電壓表示數為2.4伏，小燈泡發光較暗。然后移動變阻器滑片使小燈正常發光，此過程中電壓表指針偏轉了6小格。①畫出小華實驗時的電路圖______；②當觀察到電流表示數為______安時，小燈正常發光；③請根據相關信息，求電源電壓及小燈的額定功率______。（需寫出計算過程）15．（2021·上?！そy(tǒng)考二模）小華同學做“測定小燈泡的電功率”實驗，所用器材齊全且完好。其中電源三個（電壓分別為3伏，6伏和9伏），待測小燈標有“3.8V”字樣，滑動變阻器標有“20Ω 1A”字樣。（1）本實驗的實驗原理是____________________。（2）為了精確測出小燈的額定功率，小華選用其中一個電源，正確串聯實驗器材，并將電壓表并聯在某元件兩端。小華閉合開關后，移動變阻器的滑片至中點附近位置（即接入電路的阻值約為10Ω），小燈正常發光。①請寫出小華選用的電源電壓，依據是_______________②請計算出小燈泡的額定功率（寫出計算過程）。________________16．（2020·上海金山·統考二模）現有器材：電源兩個（電壓分別4.5伏和6伏），電壓表、電流表和電鍵各兩個，滑動變阻器A、B兩個（A標有“10Ω 1Α、B標有“20Ω 2Α”字樣），待測小燈泡（標有“2.5V”字樣）和待測電阻RX各一個，及導線若干。小華做“用電流表、電壓表測電阻”實驗，小紅同時要做“測定小燈泡的電功率”實驗，兩位同學分配器材，然后使用各自分得的器材正確連接電路后進行實驗。(1)在小華的實驗中，實驗步驟正確，當剛閉合電鍵時發現兩電表的示數如圖、（b）所示，此時測得的電阻Rx=_____歐。（精確到0.1歐）,小華繼續實驗獲取多組數據，是為了_____。(2)在小紅的實驗中，當滑片在變阻器的中點（阻值為最大阻值的一半）時，小燈正常發光。小紅在實驗中，選擇的滑動變阻器是_____（選填“A”或“B”）,計算出小燈泡的額定功率P額。（需寫出計算過程）_____ 五、綜合題17．（2021·上?！そy(tǒng)考二模）在圖示的電路中，電源電壓為U且保持不變。（1）若閉合開關S時，電壓表V的示數將________________（選填“變小”、“不變”或“變大”）；（2）若電路中僅有一處故障，且只發生在電阻R、燈L上。為查找故障，開關S由斷開到閉合，發現電壓表的指針位置不發生變化。再將閉合的開關S和燈L互換位置，發現互換前后電壓表的指針位置發生了變化。①開關S閉合后，燈L_________________（選填“一定”、“可能”或“一定不”）發光。②請根據以上信息寫出“互換位置”后電壓表的示數及相對應的故障。_________________18．（2020·上海金山·統考二模）閱讀材料并回答問題：材料一∶ 1800年，意大利教授伏打用鋅、銅兩種金屬與鹽水接觸產生了電，他將這種電稱為“金屬電”。據此原理發明了伏打電堆，圖為一個伏打電池；材料二∶ 1821年，德國物理學家塞貝克發現，把兩根銅絲和一根鐵絲串聯成閉合電路，并使得銅絲和鐵絲的兩個連接點溫度不同，閉合電路中產生了電流。塞貝克把這種電流叫做“熱電流”。圖為模擬塞貝克實驗，實驗數據如下表：兩接觸點的溫差/℃0100200300電流/A00.0640.1420.229 (1) 根據以上塞貝克模擬實驗資料及實驗數據，可知金屬絲兩連接點的____越大，熱電流越大；圖電路中是_____能轉化為電能。(2) 請?jiān)O(shè)計一簡單實驗說明判斷圖伏打電池金屬板A、B正負極的方法：_____。 六、作圖題19．（2021·上海·統考二模）在圖所示的電路中，有一根導線尚未連接，請用筆畫線代替導線補上。補上后要求：閉合開關S，當滑動變阻器的滑片向左移動時，電流表的示數變小。20．（2020·上海金山·統考二模）根據如圖中小磁針的N極，標出通電螺線管的N極、磁感線方向，并在括號內標出電源的正、負極．(      )

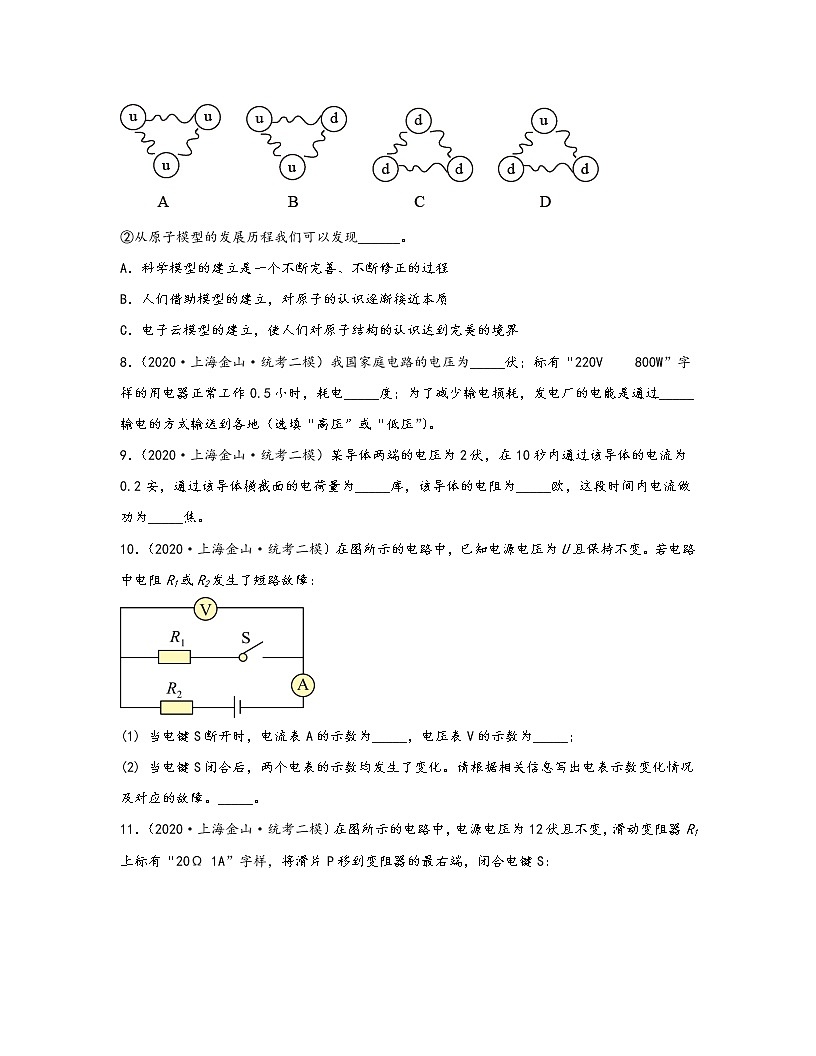

答案：1．B【詳解】分析電路圖可得閉合開關前后電壓表都是測電源電壓，電源電壓不變，所以電壓表示數不變；閉合開關前，只有R1接入電路，電流表測R1的電流，閉合開關后R1和R2并聯，電流表測干路電流，干路電流大于支路電流，所以電流表示數變大。故選B。2．     220     并聯     高壓【詳解】[1]我國家庭電路的電壓為220V。[2]家中電冰箱與電燈工作時互不影響，則它們是并聯的。[3]在輸送功率一定時，由P=UI可知，電壓越高，電流越?。挥山苟?/span>Q=I2Rt可知，輸送的電流減小，可以減小輸送過程中電能的損失，所以發電廠采用高壓輸電。3．     0.3     30     A【詳解】[1]由可得，通過該導體的電流為[2]由歐姆定律可得，該導體的電阻為[3]由圖中可知，磁感線從通電螺線管的左端出發，回到右端，故可知通電螺線管的左端為N極，由安培定則可得，電源的正極為A端。4．     變大     不變     電流表示數為，電壓表示數為U0，R1斷路；電流表示數為0，電壓表示數為U0，R2斷路【分析】由電路圖可得，電路為R1、R2并聯，電流表測量干路電流，電壓表測量電源和各支路電壓。【詳解】[1]開關閉合前，只有R1接入電路，開關閉合后，電路為R1、R2并聯，電流表測量干路電流，故電流表示數變大。[2]電壓表始終測量電源電壓，故示數不變。[3]當R1、R2其中一個電阻斷路時，電壓表仍測量電源電壓，故電壓表的示數不變，那么示數減小的只能是電流表；此時斷開開關S，若電流表示數為不變，則證明R1斷路；斷開開關S，若電流表示數為0，則證明斷路的是R2。5．     并聯     220     0.02【詳解】[1]家庭電路中，電視機與電燈互不影響，是并聯的。[2]節能燈標有“220V 10W”表示節能燈的額定電壓為220V，額定功率是10W。故節能燈正常工作時的電壓為220V。[3]節能燈額定功率為10W，合0.01kW，正常工作2小時消耗的電能為W=Pt=0.01kW×2h=0.02kW·h=0.02度6．     10     4     10     N【詳解】[1]由歐姆定律可得，電阻為[2]電流做功為[3]電阻是導體本身的一種性質，它只有導體的材料、長度、橫截面積和溫度有關，與通過它兩端的電壓和電流無關，故電壓調整為6V時，電阻仍為10Ω。[4]根據右手定則，判斷出通電螺線管右端為S極，由于同名磁極相互排斥，異名磁極相互吸引，故小磁針左端為N極。7．     D     AB【詳解】①[1]中子對外不顯電性，所以中子的夸克應由一個上夸克和兩個下夸克組成，一個上夸克的電量為e，兩個下夸克的電量為-e，其帶電量剛好為0。故選D。②[2]由原子模型的發展歷程可知，科學模型的建立隨著研究的深入及不同發現，會及時修正，不斷完善，然后借助模型建立，人們對原子的認識會逐漸接近本質，但電子云模型并未讓人們對原子結構的認識達到完美境界。故選AB。8．     220     0.4     高壓【詳解】[1]我國家庭電路的電壓是220V。[2]該用電器正常工作0.5h消耗的電能為[3]采用高壓輸電可以減少導線上的輸電損耗。9．     2     10     4【詳解】[1]通過該導體橫截面的電荷量為[1]該導體的電阻為[2]這段時間內電流做功為10．     0     U     電壓表示數變小，電流表示數變大，R1短路【詳解】(1)[1]當電鍵S斷開時，電壓表和定值電阻R2以及電流表串聯，因?yàn)殡妷罕淼碾娮韬艽?，所以電流中的電流很小，所以電流表幾乎不偏轉，示數為0。[2]定值電阻R2和電流表當導線處理，電壓表測得是電源電壓，所以電壓表示數為U。(2)[3]若R2短路，閉合開關前后電壓表都是測電源電壓，所以電源電壓不變，不符合題意，故假設不成立，所以是R1短路；當閉合開關S前，電壓表示數為U電流表示數為0，閉合開關后因?yàn)?/span>R1短路，所以電壓表也被短路，所以電壓表示數變?yōu)?，電流表測R2的電流，所以，電壓表示數變小，電流表示數變大。11．     0.6A     7.2W     20     6V【詳解】(1)[1]因?yàn)榛频阶冏杵鞯淖钣叶?，所以滑?dòng)變阻器全部接入電路，則接入電路的電阻為20Ω，若電路的MN間僅連入電流表，此時電路中的電流為[2]電路消耗的電功率為(2)[3]根據題意，當滑片移至最左端時，電路中的電阻最小，電路中的電流最大，但根據滑動變阻器的銘牌，最大電流不能超過1A，所以需要的最小電阻為所以，選擇的定值電阻為20Ω的電阻。[4]當滑片在最左端時，電壓表被短路，電壓表示數為0，當滑片移動到最右端時電壓表的示數為所以，電壓表示數的最大變化量為12．①（a）0.6A；（b）36J；②20Ω，1A【詳解】解：①（a）若電路的MN間僅連入R1，則由歐姆定律可得，通過R1的電流為由W=UIt可得，10秒內電流通過R1所做的功為W1=U 1I1t=6V×0.6A×10s=36J②由電路圖可知，當并聯電路的干路電流最?。ɑ瑒?dòng)變阻器接入阻值最大），串聯電路的電流最大時（此時滑動變阻器接入阻值為0），此時I并與I串的差值最小，即I并小－I串大=0.3A由歐姆定律可得將U=6V代入，解得滑動變阻器R2的最大阻值為R2大=20Ω，同理可得，當并聯電路的干路電流最大，串聯電路的電流最?。ù藭r(shí)滑動變阻器接入阻值最大）時 ，此時I并與I串的差值最大，即I并大-I串小=1.4A由歐姆定律可得即解得允許通過R2的最大電流為I2大=1A。答：①（a）通過R1的電流I1為0.6A；（b）10秒內電流通過R1所做的功W1為36J；②R2的最大阻值為20Ω，允許通過R2的最大電流為1A。13．（1）15庫；（2）（a）串聯在干路上，見解析；（b）12伏，30歐【詳解】解：（1）10s通過干路的電荷量Q=It=1.5A×10s=15C（2）（a）因?yàn)殡娏鞅淼氖緮?shù)能變化，又因?yàn)?/span>2.4A>2A所以電流表串聯在干路上。（b）當通過滑動變阻器的電流為最大2A時，通過電阻R1的電流I1=Imax-I2max=2.4A-2A=0.4A由并聯電路的電流特點知，滑片移動時，通過電阻R1的電流不變，那么當通過干路的電流最小為1A時，此時變阻器接入電路的阻值最大，則通過變阻器的電流I2min=Imin-I1=1A-0.4A=0.6A據并聯電路的特點知，電源電壓U=U2= I2minR2max =0.6A×20Ω=12V那么電阻R1==30Ω答：（1）10秒內通過干路的電荷量Q為15庫；（2）（a）略；（b）電源電壓U為12V，電阻R1的阻值為30Ω。14．          0.3A     0.66W【詳解】①[1]因?yàn)?/span>P額? 0.7W由公式P=UI變形可知即U額? 2.3V由題意可知當移動變阻器滑片P至最大阻值處，閉合開關，觀察到電壓表示數為2.4伏，所以電壓表測量的是滑動變阻器兩端的電壓，據此可知小華實驗時的電路圖為           ②[2]燈泡要正常發光，那么燈泡兩端的電壓為燈泡的額定電壓，通過燈泡的電流為額定電流，由題可知，燈泡的額定電流為0.3A,所以當觀察到電流表示數為0.3A安時，小燈正常發光。③[3]因?yàn)?/span>P額? 0.7W由公式P=UI變形可知即U額? 2.3VU總=U1＋U2?2.3V＋2.4V即U?4.8V又因?yàn)殡娫措妷簽?伏的整數倍，所以U總=4V因?yàn)殡娫措妷簽?V，所以電壓表量程為0～15V，分度值為0.1V，滑動變阻器阻值減小，電壓表示數就減小，當燈泡正常發光時，電壓表指針偏轉了6小格，所以電壓表示數就減小了0.6V，所以根據串聯電路中電壓的規律可知U額=U-U滑=4V-(2.4V-0.6V)=2.2V根據公式P=UI可知，小燈的額定功率為P額=U額I額=2.2 V×0.3 V=0.66W15．     P=UI     6伏，見解析     0.836瓦，見解析【詳解】（1）[1]測定小燈泡的電功率的原理是電功率的公式P=UI。（2）①[2]因?yàn)?/span>U額=3.8V，所以U=6V或9V，當小燈正常發光時，變阻器兩端的電壓U變中= U-U額=6V-3.8V=2.2V或U變中= U-U額=9V-3.8V=5.2V因?yàn)橐_測量3.8伏，所以電壓表需選小量程且接在滑動變阻器兩端，所以U變中=2.2V，U=6V。②[3]小燈泡的額定電流I額= I變中==0.22A小燈泡的額定功率P額=U額I額=3.8V×0.22A=0.836W16．     10.0     多次測量取平均值，減小誤差     A     1W【詳解】(1)[1]根據圖可以讀出燈的電壓為2V，燈的電流為0.2A，所以燈的電阻為[2]因?yàn)樾∪A的實驗?zāi)康氖菧y(cè)電阻，所以多次實驗是為了求平均值減小實驗誤差。(2)[1]假設小華所用的電源電壓是6V，用的滑動變阻器的阻值是20Ω，則閉合開關時，電路中的電流是恰好等于題意中的電流，故假設成立，所以小紅選擇的滑動變阻器是A，選擇的電源電壓是4.5V。[2]電路中的電流為燈的實際功率為17．     變小     一定不     電壓表示數為U，燈L斷路【詳解】（1）[1]由圖可知，開關S斷開時，電壓表和燈泡串聯，電壓表的示數等于電源電壓，開關S閉合，電阻R和燈泡L串聯，電壓表測量電阻R兩端的電壓，由串聯電路電壓的規律可知電壓表的示數變小。（2）①②[2][3]如果燈泡短路，開關S斷開，電壓表測量電源電壓，電壓表的示數等于電源電壓，開關S閉合，電壓表測量電源電壓，電壓表的指針位置不發生變化，將閉合的開關S和燈L互換位置，電壓表測量電源電壓，電壓表的指針位置不發生變化，不符合題意；如果燈泡斷路，開關斷開，電壓表的示數為零，開關閉合，電壓表的示數為零，將閉合的開關S和燈L互換位置，電壓表測量電源電壓，電壓表的指針位置發生變化，符合題意。如果電阻R斷路，開關斷開，電壓表和燈泡串聯，電壓表的示數等于電源電壓，開關閉合，電壓表和燈泡串聯，電壓表的示數等于電源電壓，將閉合的開關S和燈L互換位置，電壓表測量電源電壓，電壓表的示數等于電源電壓，不符合題意；如果電阻R短路，開關斷開，電壓表和燈泡串聯，電壓表的示數等于電源電壓，開關閉合，電壓表的示數為零，不符合題意。18．     溫度差     內能     將電壓表的正、負接線柱分別接在金屬板A、B上，觀察電壓表的指針偏轉情況，若指針向右偏轉，則判斷出A金屬板為電源正極，反之則反【詳解】(1)[1]根據表格可以看出，金屬絲兩連接點的溫差越大，產生的電流越大。[2]圖中因?yàn)榇嬖跍囟炔睿援a(chǎn)生了電流，所以是將內能轉化為電能。(2)[3]電壓表接反時指針會反向偏轉，接正確時正向偏轉，所以，可以利用電壓表，將電壓表的正、負接線柱分別接在金屬板A、B上，觀察電壓表的指針偏轉情況，若指針向右偏轉，則判斷出A金屬板為電源正極，反之則A金屬板為電源負極。19．【詳解】如圖所示，通過滑動變阻器滑片移動來控制電路的電流，那么滑動變阻器應串聯在電路中，而滑片向左移動時，電流表示數變小，即此過程變阻器接入電路的阻值變大，則變阻器下端的接線柱應接在右端。所以電路連接如下：20．【詳解】由于異名磁極相互吸引，所以當小磁針自由靜止時，與小磁針N極靠近的螺線管的右端一定是S極；根據圖示的線圈繞向和螺線管的N、S極，利用安培定則可以確定螺線管中電流的方向是從螺線管的右端流入，左端流出，因此電源的右端為正極，左端為負極．磁感線方向從N極指向S極．答案如下圖所示．
