2021年遼寧省鞍山市中考物理試題（教師版）

這是一份2021年遼寧省鞍山市中考物理試題（教師版），共32頁。試卷主要包含了選擇題注意，填空題，作圖題，簡答題，計算題，實驗等內容，歡迎下載使用。

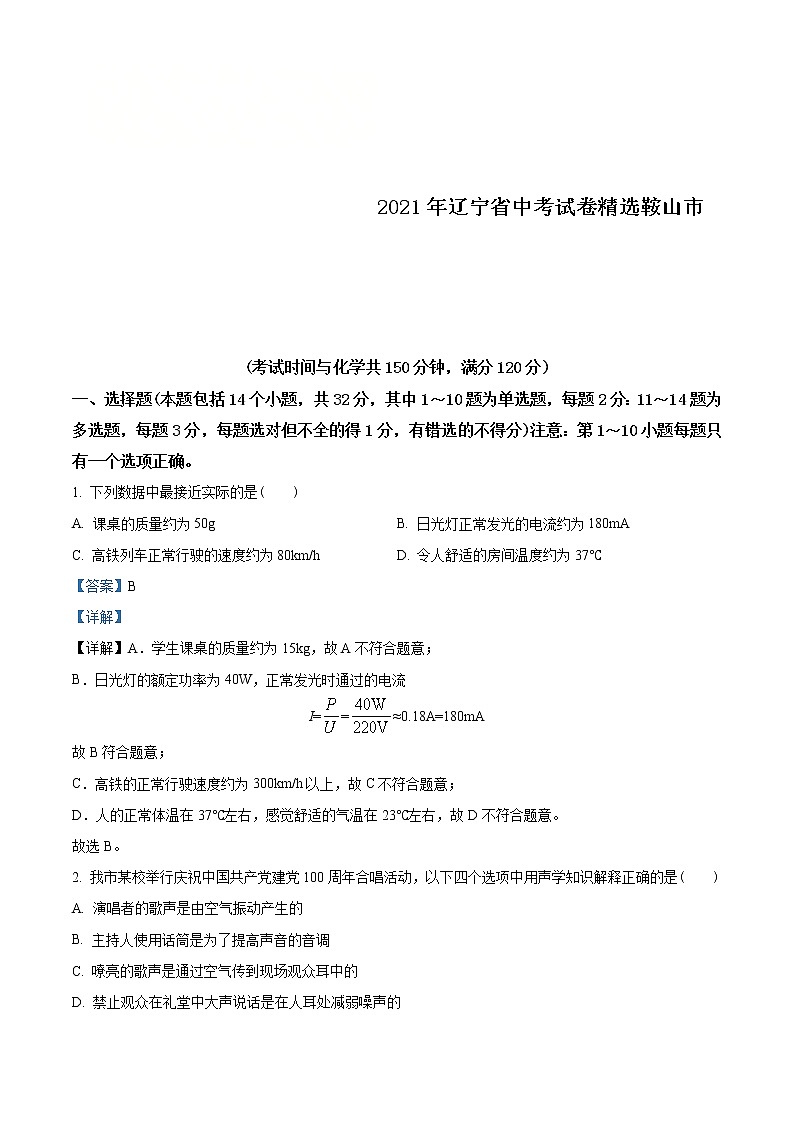

?2021年遼寧省中考試卷精選鞍山市
(考試時間與化學共150分鐘，滿分120分)
一、選擇題(本題包括14個小題，共32分，其中1～10題為單選題，每題2分：11～14題為多選題，每題3分，每題選對但不全的得1分，有錯選的不得分)注意：第1～10小題每題只有一個選項正確。
1. 下列數據中最接近實際的是(　　)
A. 課桌的質量約為50g B. 日光燈正常發光的電流約為180mA
C. 高鐵列車正常行駛的速度約為80km/h D. 令人舒適的房間溫度約為37℃
【答案】B
【詳解】
【詳解】A．學生課桌的質量約為15kg，故A不符合題意；
B．日光燈的額定功率為40W，正常發光時通過的電流
I==≈0.18A=180mA
故B符合題意；
C．高鐵的正常行駛速度約為300km/h以上，故C不符合題意；
D．人的正常體溫在37℃左右，感覺舒適的氣溫在23℃左右，故D不符合題意。
故選B。
2. 我市某校舉行慶祝中國共產黨建黨100周年合唱活動，以下四個選項中用聲學知識解釋正確的是(　　)
A. 演唱者的歌聲是由空氣振動產生的
B. 主持人使用話筒是為了提高聲音的音調
C. 嘹亮的歌聲是通過空氣傳到現場觀眾耳中的
D. 禁止觀眾在禮堂中大聲說話是在人耳處減弱噪聲的

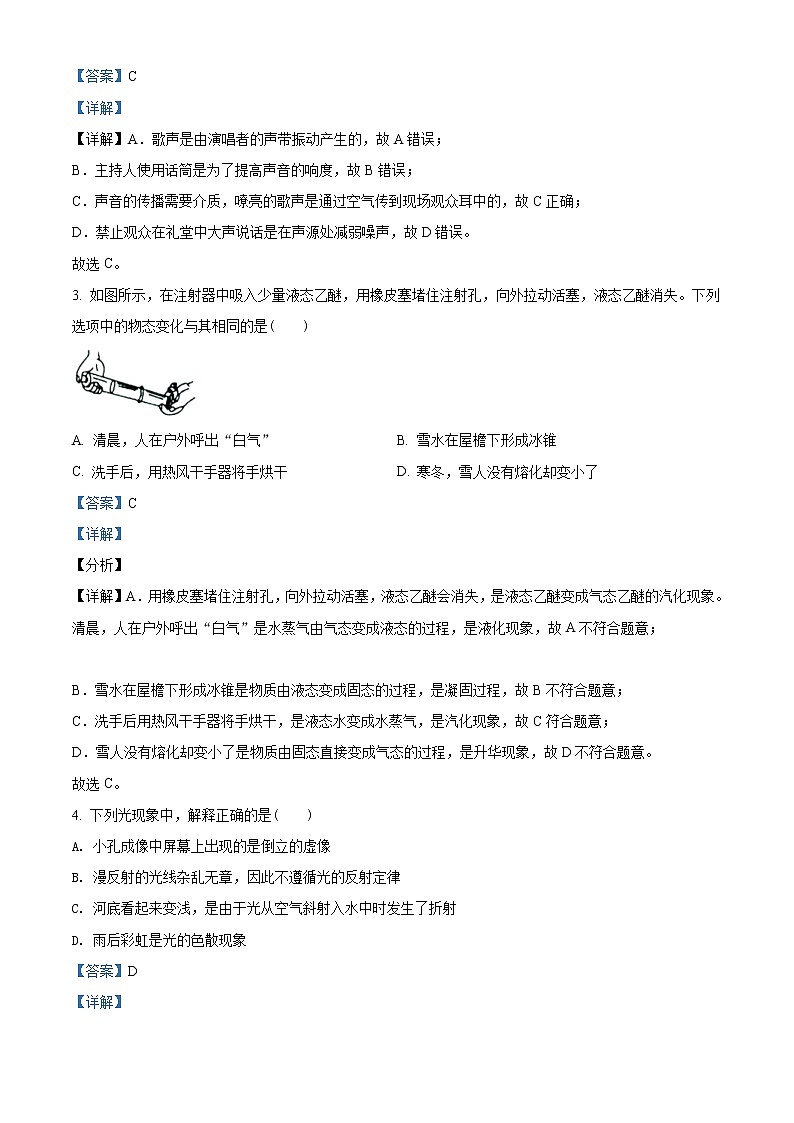

【答案】C
【詳解】
【詳解】A．歌聲是由演唱者的聲帶振動產生的，故A錯誤；
B．主持人使用話筒是為了提高聲音的響度，故B錯誤；
C．聲音的傳播需要介質，嘹亮的歌聲是通過空氣傳到現場觀眾耳中的，故C正確；
D．禁止觀眾在禮堂中大聲說話是在聲源處減弱噪聲，故D錯誤。
故選C。
3. 如圖所示，在注射器中吸入少量液態乙醚，用橡皮塞堵住注射孔，向外拉動活塞，液態乙醚消失。下列選項中的物態變化與其相同的是(　　)

A. 清晨，人在戶外呼出“白氣” B. 雪水在屋檐下形成冰錐
C. 洗手后，用熱風干手器將手烘干 D. 寒冬，雪人沒有熔化卻變小了
【答案】C
【詳解】
【分析】
【詳解】A．用橡皮塞堵住注射孔，向外拉動活塞，液態乙醚會消失，是液態乙醚變成氣態乙醚的汽化現象。清晨，人在戶外呼出“白氣”是水蒸氣由氣態變成液態的過程，是液化現象，故A不符合題意；

B．雪水在屋檐下形成冰錐是物質由液態變成固態的過程，是凝固過程，故B不符合題意；
C．洗手后用熱風干手器將手烘干，是液態水變成水蒸氣，是汽化現象，故C符合題意；
D．雪人沒有熔化卻變小了是物質由固態直接變成氣態的過程，是升華現象，故D不符合題意。
故選C。
4. 下列光現象中，解釋正確的是(　　)
A. 小孔成像中屏幕上出現的是倒立的虛像
B. 漫反射的光線雜亂無章，因此不遵循光的反射定律
C. 河底看起來變淺，是由于光從空氣斜射入水中時發生了折射
D. 雨后彩虹是光的色散現象
【答案】D
【詳解】

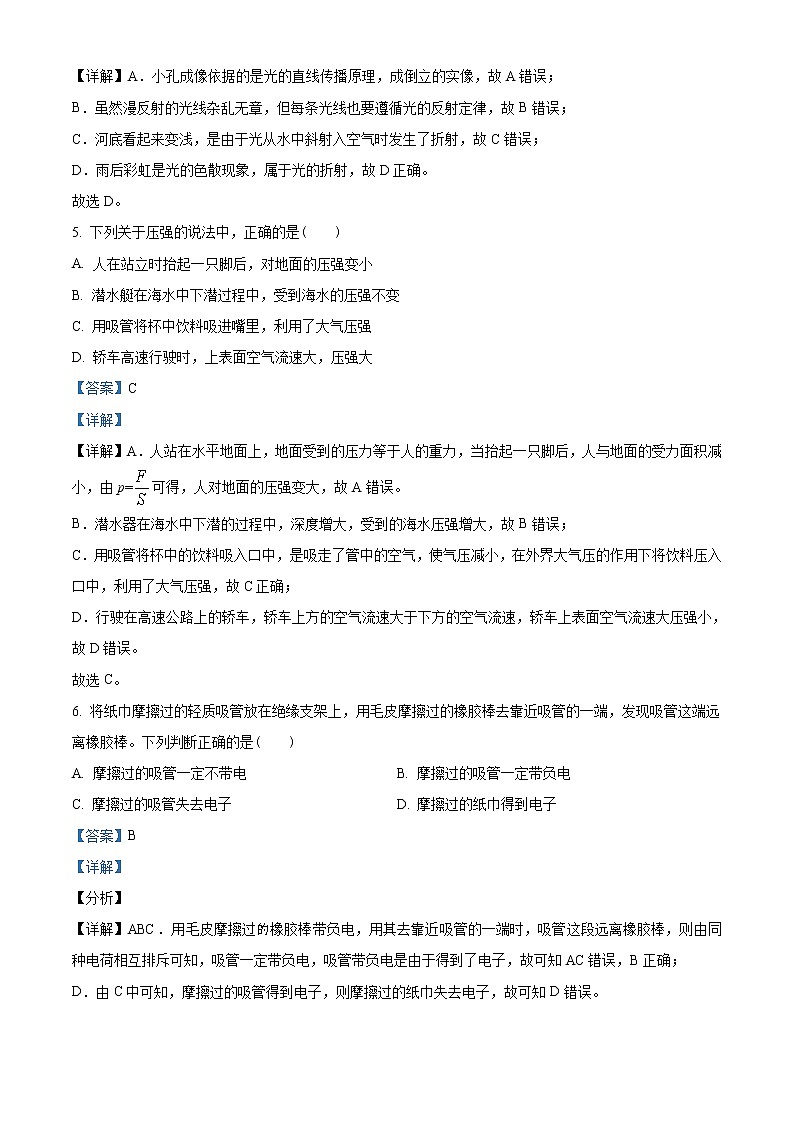

【詳解】A．小孔成像依據的是光的直線傳播原理，成倒立的實像，故A錯誤；
B．雖然漫反射的光線雜亂無章，但每條光線也要遵循光的反射定律，故B錯誤；
C．河底看起來變淺，是由于光從水中斜射入空氣時發生了折射，故C錯誤；
D．雨后彩虹是光的色散現象，屬于光的折射，故D正確。
故選D。
5. 下列關于壓強的說法中，正確的是(　　)
A. 人在站立時抬起一只腳后，對地面的壓強變小
B. 潛水艇在海水中下潛過程中，受到海水的壓強不變
C. 用吸管將杯中飲料吸進嘴里，利用了大氣壓強
D. 轎車高速行駛時，上表面空氣流速大，壓強大
【答案】C
【詳解】
【詳解】A．人站在水平地面上，地面受到的壓力等于人的重力，當抬起一只腳后，人與地面的受力面積減小，由p=可得，人對地面的壓強變大，故A錯誤。
B．潛水器在海水中下潛的過程中，深度增大，受到的海水壓強增大，故B錯誤；
C．用吸管將杯中的飲料吸入口中，是吸走了管中的空氣，使氣壓減小，在外界大氣壓的作用下將飲料壓入口中，利用了大氣壓強，故C正確；
D．行駛在高速公路上的轎車，轎車上方的空氣流速大于下方的空氣流速，轎車上表面空氣流速大壓強小，故D錯誤。
故選C。
6. 將紙巾摩擦過的輕質吸管放在絕緣支架上，用毛皮摩擦過的橡膠棒去靠近吸管的一端，發現吸管這端遠離橡膠棒。下列判斷正確的是(　　)
A. 摩擦過的吸管一定不帶電 B. 摩擦過的吸管一定帶負電
C. 摩擦過的吸管失去電子 D. 摩擦過的紙巾得到電子
【答案】B
【詳解】
【分析】
【詳解】ABC．用毛皮摩擦過橡膠棒帶負電，用其去靠近吸管的一端時，吸管這段遠離橡膠棒，則由同種電荷相互排斥可知，吸管一定帶負電，吸管帶負電是由于得到了電子，故可知AC錯誤，B正確；
D．由C中可知，摩擦過的吸管得到電子，則摩擦過的紙巾失去電子，故可知D錯誤。
故選B。
7. 關于下列四幅圖片，說法正確的是(　　)


A. 圖甲：說明通電導線周圍存在磁場
B. 圖乙：導體ab沿豎直方向上下運動時，電流表指針偏轉
C. 圖丙：閉合開關，蹄形磁體磁極上下對調后，導體ab的運動方向不發生改變
D. 圖?。禾骄康氖请姶盆FA、B的磁性強弱與電流大小的關系
【答案】A
【詳解】
【分析】
【詳解】A．甲圖為奧斯特實驗，說明通電導線周圍存在磁場，故A正確；
B．導體ab沿豎直方向上下運動時，沒有切割磁感線，沒有感應電流的產生，電流表指針不偏轉，故B錯誤；
C．閉合開關，蹄形磁體磁極上下對調后，改變了磁場方向，電流方向不變，則受力方向改變即導體ab的運動方向發生改變，故C錯誤；
D．丁圖中電磁鐵A、B是串聯的，電流相等，電磁鐵A、B匝數不同，探究的是電磁鐵A、B的磁性強弱與線圈匝數的關系，故D錯誤。
故選A。
8. 如圖所示，小球由靜止開始沿著粗糙的曲面從a點向d點運動，其中b和d兩點在同一水平高度。下列說法中正確的是(　　)

A. 小球從a點運動到c點，重力勢能全部轉化為動能
B. 小球在b點的機械能大于在c點的機械能
C. 小球在b點的動能等于在d點的動能
D. 小球從a點運動到d點的過程中，機械能一定全部轉化為內能
【答案】B
【詳解】
【分析】
【詳解】A．由題意可知，小球從a點運動到c點，要克服摩擦力做功，重力勢能會部分轉化為內能，故A錯誤；
B．小球從b點運動到c點時，克服摩擦力做功，會損失部分機械能，故小球在b點的機械能大于在c點的機械能，故B正確；
C．小球從b點運動到d點時，克服摩擦力做功，會損失部分機械能，小球在b點的機械能大于在d點的機械能，其中b和d兩點在同一水平高度，重力勢能相等，故小球在b點的動能大于在d點的動能，故C錯誤；
D．小球從a點運動到d點的過程中，由于摩擦，機械能部分轉化為內能，故D錯誤。
故選B。
9. 如圖所示的電路中，電源電壓不變。閉合開關S，將滑片P向右移動的過程中(忽略燈絲電阻的變化)，下列說法正確的是(　　)

A. 電流表示數變小，電壓表V示數不變
B. 電流表A示數變大，燈泡亮度變亮
C. 電壓表V示數與電流表示數的比值不變
D. 電壓表V示數與電流表A和示數之差的比值不變
【答案】D
【詳解】
【分析】
【詳解】A．由電路圖可知，電流表A1測流過滑動變阻器的電流，滑片P向右移動過程中，接入電路中的阻值變小，兩端電壓不變，故由歐姆定律可知，流過滑動變阻器的電流變大，即電流表A1的示數變大，故A錯誤；
B．由電路圖可知，燈泡并聯在電源兩端，滑片P移動過程中，燈泡兩端電壓不變，且燈泡電阻不變，故由可知，燈泡的功率不變，故燈泡亮度不變，電流表A測干路電流，由A中分析可知，流過滑動變阻器的電流變大，且流過小燈泡的電流不變，故可知干路電流變大，即電流表A示數變大，故B錯誤；
C．由電路圖可知，電壓表測電源電壓，故電壓表V示數不變，由A中分析可知，電壓表A1示數變大，故可知電壓表V示數與電流表A1示數的比值變小，故C錯誤；
D．由電路圖可知，電流表A示數與電流表A1示數之差等于流過小燈泡的電流大小，由B中分析可知，流過小燈泡的電流不變，即電流表A示數與電流表A1示數之差不變，且電壓表V示數不變，故二者比值不變，故D正確。
故選D。
10. 如圖所示是小明家的電能表。將一個標有“220V 1210W”的用電器單獨接入家庭電路中工作12min，電能表業的轉盤轉了500轉，在此工作過程中，下列說法正確的是(　　)

A. 該電能表的示數表示家中已經消耗1123.4J的電能
B. 該用電器的實際功率為1200W
C. 該電路的實際電壓為200V
D. 若小明家所有用電器同時工作，則總功率不得超過2.2kW
【答案】C
【詳解】
【詳解】A．該電能表的示數表示家中已經消耗1123.4kWh的電能，故A錯誤；
B．該用電器消耗的電能
W實=r/kWh 500r=0.2kWh
則用電器的實際功率為
P實===1kW=1000W
故B錯誤；
C．用電器的電阻為
R== =40
該電路的實際電壓
U實===200V
故C正確；
D．若小明家所有用電器同時工作，則總功率不得超過
P總=UI=220V20A=4400W=4.4kW

故D錯誤。
故選C。
注意：第11～14小題每題至少有兩個選項正確。
11. 關于溫度、熱量和內能，下列說法中正確的是(　　)
A. 內能越大的物體所含有的熱量一定越多 B. 溫度相同的物體接觸時不發生熱傳遞
C. 熱量總是從內能大的物體向內能小的物體轉移 D. 同一物體溫度降低，它的內能減少
【答案】BD
【詳解】
【分析】
【詳解】A．熱量是一個過程量，“含有的熱量”這一說法錯誤，故A錯誤；
B．發生熱傳遞的條件是有溫度差，溫度相同的物體接觸時不發生熱傳遞，故B正確；
C．熱傳遞總是從溫度高的物體向溫度低的物體傳遞，但溫度高的物體內能不一定大，故C錯誤；
D．同一物體質量一定時，溫度降低，內能會減少，故D正確。
故選BD。
12. 如圖所示，木塊A、B、C疊放在水平地面上，在20N的水平拉力F作用下，起向右做勻速直線運動(不計空氣阻力)。下列判斷中正確的是(　　)

A. 木塊A不受摩擦力
B. 木塊C受到B對它向右的摩擦力為20N
C. 木塊C受到的重力與地面對C的支持力是一對平衡力
D. 木塊B受到的拉力與木塊C受到的向左的摩擦力是一對相互作用力
【答案】AB
【詳解】
【詳解】A．由圖知：用20N的水平拉力F拉木塊B，使A、B、C一起向右做勻速直線運動，A、B、C均處于平衡狀態，不計空氣阻力，木塊A由于慣性，隨木塊B一起向右做勻速直線運動，在水平方向上不受摩擦力的作用，故A正確；
B．木塊B受到水平向右的拉力，同時受到木塊C對B的水平向左的摩擦力，這兩個力是平衡力，大小相等，即木塊B受到的摩擦力大小為20N，由于力的作用是相互的，則木塊B對木塊C有水平向右的摩擦力，大小為20N，故B正確；
C．地面對C的支持力的大小等于A、B、C三個木塊的重力之和，大于木塊C的重力，木塊C受到的重力與地面對C的支持力不是一對平衡力，故C錯誤；
D．木塊C受到向左的摩擦力的施力物體是地面，與木塊B受到的拉力不是一對相互作用力，故D錯誤。
故選AB。
13. 將質量和底面積都相同的兩個容器放在水平桌面上，向其內部分別注入甲、乙兩種液體。將體積相同的兩個實心物體M、N分別放入兩種液體中，物體靜止在如圖所示的位置，此時兩種液體對容器底部的壓力相等。下列說法中正確的是(　　)

A. 兩物體的密度
B. 物體M下表面受到的液體壓力大于N下表面受到的液體壓力
C. 若將乙液體倒入甲液體中，物體M將上浮
D. 取出M、N后，兩容器對桌面壓強的變化量分別為、，則
【答案】ABD
【詳解】
【分析】
【詳解】A．由題意可知，兩液體對容器底部的壓力相等，且兩容器的底面積相等，故由可知，兩液體對容器底部的壓強相等，由圖中可知，乙中液體深度大于甲中液體深度，故由
p=gh可知，甲液體密度小于乙液體密度，且M在甲中懸浮而N在乙中漂浮，故由物體的浮沉條件可知，M的密度等于甲的密度，N的密度小于乙的密度，故可知，M的密度大于N的密度，故A正確；
B．由A中分析可知，M的密度大于N的密度，且兩物體的體積相同，故由m=V可知，M的質量大于N的質量，由G=mg可知，M的重力大于N的重力，由受力分析可知，兩物體所受浮力均等于自身重力，故可知M所受浮力大于N所受浮力，由浮力的產生條件可知，物體M下表面受到的液體壓力大于N下表面受到的液體壓力，故B正確；
C．若將乙液體倒入甲液體中，則混合后的液體密度小于甲液體的密度，則此時M的密度將大于混合液體的密度，故由物體的浮沉條件可知，物體M將下沉，故C錯誤；
D．由受力分析可知，取出M、N后，兩容器對桌面壓力的變化量等于M、N自身重力的大小，由B中分析可知，M的重力大于N的重力，故甲容器對桌面壓力的變化量大于乙容器對桌面壓力的變化量，且兩容器的底面積相同，故由可知，甲容器對桌面壓強的變化量大于乙容器對桌面壓強的變化量，故D正確。
故選ABD。
14. 如圖甲所示，電源電壓保持不變，為定值電阻。閉合開關S，將滑動變阻器的滑片P由最右端滑至最左端，滑片P在最左端時小燈泡恰好正常發光，兩個電壓表示數與電流表示數的變化關系如圖乙所示。下列說法中正確的是(　　)


A. 電源電壓為10V
B. 小燈泡的額定功率為1.6W
C. 小燈泡正常發光時，在1min內消耗的電能為96J
D. 滑動變阻器的最大阻值為35
【答案】BC
【詳解】
【詳解】電路中燈L、R0、R串聯，電壓表V1測燈L和R0兩端的電壓，電壓表V2測R0和R兩端的電壓；電流表測串聯電路中的電流；
A．將滑動變阻器的滑片P由最右端滑至最左端的過程中，R阻值變小，電路中電流變大，根據串聯分壓“電阻越大，分壓越多”的規律，判定電壓表V1示數越變?cè)酱?，電壓表V2的示數越變?cè)叫?；?dāng)滑片P滑到最左端時，R=0，電路中電阻最小，電流最大為I大=0.4A，由圖乙可得，此時電壓表V1測電源電壓，示數為8V，故A錯誤；
B．滑片P在最左端時小燈泡恰好正常發光，此時電路中的電流為0.4A；V2測R0兩端電壓，由圖乙知示數為4V，則燈L兩端電壓為
UL=U-UR0=8V-4V=4V
則燈泡的額定功率為
PL額=ULI大=4V0.4A=1.6W
故B正確；
CD．小燈泡正常發光時，R0 在1min內消耗的電能
W0=U0I0t=4V0.4A60s=96J
R0===10
滑片P在最右端時電阻最大，此時電路中電流最小為I小=0.2A，則R0兩端電壓為
U'0=I小R0=0.2A10=2V
電壓表V2示數為U2=7V，則滑動變阻器兩端的電壓為
UR=U2-U'0=7V-2V=5V
滑動變阻器的最大阻值為
R===25
故C正確；D錯誤。
故選BC。
二、填空題(每空1分，共24分)
15. 端午節時很多人家會煮粽子。煮粽子的水在沸騰過程中溫度___________；打開鍋蓋取粽子時要注意防燙傷，因?yàn)樗魵庖夯痏__________(填“吸熱”或“放熱”)；將剩下的粽子放入冰箱冷凍后再取出時，粽子表面有一層白霜，這是___________(填物態變化名稱)現象。
【答案】 ①. 保持不變 ②. 放熱 ③. 凝華
【詳解】
【分析】
【詳解】[1]水沸騰過程中，持續吸熱溫度保持不變。
[2]打開鍋蓋取粽子時，水蒸氣遇到溫度較低的空氣液化為小水滴，液化放熱，故要注意防燙傷。
[3]粽子表面有一層白霜，是冰箱中的水蒸氣遇冷凝華形成冰晶。
16. 如圖所示，一只天鵝在水深為1.5m的水面上方水平飛行，它在水中的倒影是由光的___________形成的。若此時的天鵝距水面2m，它在水中的倒影離天鵝___________m。若以水中的倒影為參照物，水面上方飛行的天鵝是___________(填“運動”或“靜止”)的。

【答案】 ①. 反射 ②. 4 ③. 靜止
【詳解】
分析】
【詳解】[1]天鵝的倒影屬于平面鏡成像，是由于光的反射而形成的。
[2]已知天鵝到水面的距離等于2m，則“倒影”到水面的距離也為2m，所以天鵝的倒影離天鵝的距離為4m。
[3]若以天鵝在水中的倒影為參照物，天鵝和天鵝所成的像間沒有位置的變化，故水面上方飛行的天鵝是靜止的。
17. 將一塊質量為60g、體積為100的物塊浸沒在水中后放手，物塊最終處于_______(填“沉底”、“懸浮”或“漂浮”)狀態，此時物塊浸入水中的體積是_______，物塊受到的浮力為________N，(g取10N/kg，)
【答案】 ①. 漂浮 ②. 60 ③. 0.6
【詳解】
【詳解】[1]物塊的密度
ρ===0.6×103kg/m3
物塊的密度小于水的密度，物塊浸沒在水中后放手，物塊最終漂浮在水面上。
[2][3]物塊放入水中靜止時漂浮，此時受到的浮力
F浮=GA=mg=0.06kg×10N/kg=0.6N
物塊浸入水中的體積與排開水的體積相等，即
V浸=V排== =6×10-5m3=60cm3
18. 2021年5月15日，“天向一號”火星探測器所攜帶的“祝融號”火星車及其著陸組合體成功降落在火星?！白Ｈ谔?hào)”火星車使用太陽能電池板供電，太陽能屬于_____(填“可再生”或“不可再生”)能源，來源于太陽內部發生的核______(填“裂變”或“聚變”)。地面控制中心通過______波向它發出指令。
【答案】 ①. 可再生 ②. 聚變 ③. 電磁
【詳解】
【詳解】[1]太陽能可以從自然界中源源不斷地得到的能源，屬于是可再生能源。
[2]在太陽內部，氫原子核在超高溫作用下發生聚變，釋放巨大的核能。
[3]電磁波可以傳遞信息，地面控制中心通過電磁波向“天問一號”發出指令。
19. 高速行駛的汽車突然剎車，車內的人由于________身體會向前傾，駕駛員通過踩剎車可以使行駛中的汽車突然停止，說明力可以改變汽車的_______。汽油機一個工作循環中有四個沖程，圖是汽油機工作循環中的___________沖程。

【答案】 ① 慣性 ②. 運動狀態 ③. 做功
【詳解】
【分析】
【詳解】[1]高速行駛的汽車突然剎車時，人的下半身會隨車一起停止運動，而人的上半身由于慣性仍會保持原來的運動狀態，故人的身體會向前傾。
[2]駕駛員踩剎車時，對車施加力，使得行駛中的汽車停止，汽車的運動狀態發生改變，說明力可以改變汽車的運動狀態。
[3]由圖中可知，此時進氣門與排氣門均關閉，火花塞點火，活塞向下運動，故可知是做功沖程。
20. 如圖所示，用兩個金屬夾子將一根鉛筆芯接入電路時小燈泡發光，說明鉛筆芯是________(填“導體”或“絕緣體”)。小夾子在鉛筆芯上滑動的過程中，鉛筆芯接入電路的_________影響了電阻的大小，導致小燈泡的亮度發生了變化。通電一段時間后鉛筆芯發熱，這是_________造成的。

【答案】 ①. 導體 ②. 長度 ③. 熱效應
【詳解】
【分析】
【詳解】[1]容易導電的物體叫導體，用兩個金屬夾子將一根鉛筆芯接入電路時小燈泡發光，說明鉛筆芯容易導電，是導體。
[2]小夾子在鉛筆芯上滑動的過程中，鉛筆芯接入電路的長度發生了變化，導致小燈泡的亮度發生了變化，說明鉛筆芯接入電路中電阻大小變化，即接入電路的長度影響了電阻的大小。
[3]通電一段時間，鉛筆芯發熱，這是電流的熱效應造成的。
21. 某工人用如圖所示的裝置提升一堆磚。已知每塊磚重40N，工人的質量為70kg，他的雙腳與地面的接觸面積為400(不計繩重和摩擦)。當工人勻速提升20塊磚時，此裝置的機械效率為80%，則工人對地面的壓強為_________Pa。在此過程中，磚塊上升的速度是0.2m/s，則工人做功的功率是________W。當工人用此裝置提升_________塊磚時，該裝置的機械效率最高。(g取10N/kg)

【答案】 ①. 5000 ②. 200 ③. 30

【詳解】
【分析】
【詳解】[1]由圖中可知，動滑輪上有兩股繩子承重，故繩子自由端移動的距離s與磚上升的高度h之間的關系為s=2h，由題意可知，20塊磚的重力為
G=40N20=800N
因此裝置的機械效率為80%，故有

解得繩子自由端的拉力為

對人受力分析可知，人受到向下的重力G人，向上的繩子拉力F與地面的支持力F支，由受力平衡可知，地面對人的支持力為

因人對地面的壓力F壓與地面對人的支持力F支是一對相互作用力，大小相等，故可知人對地面的壓力為

故工人對地面的壓強為

[2]因磚塊上升的速度為0.2m/s，故可知繩子自由端移動的距離為

故可得工人做功的功率為

[3]由題意可知，當滑輪組提升的物體重力越大時，滑輪組的機械效率越高，由受力分析可知，當?shù)孛鎸?duì)人的支持力為零時，此時繩子對人的拉力最大，等于人的重力，即

當磚塊的重力為G=800N時，滑輪組的機械效率為80%，即

解得動滑輪的重力為G動=200N，當繩子自由端的拉力為時，此時繩子自由端的拉力與磚塊的重力的關系為

解得此時磚塊的重力為

故提升磚塊的塊數為

22. 如圖甲所示的電路中，R1為定值電阻，R2為滑動變阻器，電源電壓不變。閉合開關S后，滑動變阻器的滑片P從最左端移動到最右端的過程中，電流表示數I與電壓表示數U的變化關系如圖乙所示，則R2的最大阻值為___________Ω，電路的最大總功率為________W，滑動變阻器的最大功率為_________W。

【答案】 ①. 20 ②. 3.6 ③. 0.9
【詳解】
【分析】
【詳解】[1]觀察圖甲，閉合開關后，滑動變阻器的滑片P從最左端移動到最右端的過程中，根據電流的流法可知，這是一個串聯電路，兩電阻串聯，變阻器接入電路的電阻在變大，電路的總電阻在變大，電源電壓不變，則電路的電流在變小，觀察圖乙，圖線的方向應該是從左往右，當滑片P移動到最右端時，R2的電壓是4V，流過R2的電流是0.2A，根據歐姆定律的變換式可知，這時R2的阻值是

R2的最大阻值是20Ω。
[2]要求電路的最大總功率，根據電功率的公式，電源電壓不變，則需要電路的電流最大，這時電路的總電阻最小，即要求變阻器接入電路的電阻最小，為0，這時變阻器兩端的電壓也為0，觀察圖乙，當電壓為0時，電路的電流是0.6A，這是電路的最大電流；接下來求電源電壓，觀察圖乙，當電壓為0時，電路的電流是0.6A，這時只有電阻R1接入電路，設電源電壓是U，根據歐姆定律可知

再觀察圖乙，當電壓為4V時，電路的電流是0.2A，這時兩個電阻都接入電路，R2的電壓是4V，則R1的電壓是，對R1根據歐姆定律可知

聯立上面兩條方程，可解得、；那么電路的最大電流是0.6A，，根據電功率的公式，電路的最大總功率是

電路的最大總功率是3.6W。
[3]設滑片P在某個位置時，滑動變阻器的功率達到最大，根據可知

觀察這個上式，可想到當時，分母的值可以達到最小，是40Ω，那么的值達到最大，其大小是0.9W，即滑動變阻器的最大功率為0.9W。
三、作圖題(共8分)
23. 如圖所示，一條與主光軸垂直的光線經平面鏡反射后射向前方的凹透鏡。請畫出經過平面鏡反射后的反射光線以及經過凹透鏡折射后的折射光線。

【答案】
【詳解】
【分析】
【詳解】入射光線與平面鏡的夾角為，則入射角為

根據反射角等于入射角畫出反射光線，易知反射光線平行于主光軸。根據平行光經凹透鏡折射后的光線的反向延長線過凹透鏡的焦點，故連接凹透鏡的焦點與入射光線與凹透鏡的交點后延長線即為經過凹透鏡折射后的折射光線，如下所示：

24. 如圖所示，火車上的售貨員正推著小車售賣貨物。當小車前行遇到障礙物時，需要使小車前輪翹起。請你畫出售貨員施加的最小動力，動力臂以及阻力臂。

【答案】
【詳解】
【分析】
【詳解】當小車前行遇到障礙物時，需要使小車前輪翹起，要按下小車，則O為支點，阻力為車的重力G，根據力臂的定義，從O向重力作垂線段l2，即為阻力臂。因阻力和阻力臂大小不變，根據杠桿的平衡條件，當動力臂最大時，動力最小，動力臂最大為OA()，為使動力臂最大為OA，過A點作OA的垂線，因阻力使杠桿順時針轉動，故動力促使杠桿逆時針轉動，可知力的方向應斜向下，售貨員施加的最小動力為，如下所示：

25. 如圖所示，兩燈泡的額定電壓均為220V。當開關閉合后，兩燈泡都正常發光，且插座不受開關控制，請將電路連接完整。

【答案】
【詳解】
【詳解】家庭電路電壓為220V，兩燈泡的額定電壓均為220V，因兩燈都能正常工作，則兩燈應并聯；開關S控制兩燈，S接在干路上，根據安全用電原則，S要控制火線；三孔插座不受開關S控制，按“左零右火上接地”的原則連入電路中，作圖如下：


四、簡答題(共4分)
26. 小明家新買了一臺豆?jié){機，請你用物理知識回答下列問題：
(1)豆?jié){機中電動機的工作原理是什么？
(2)在煮豆?jié){的過程中，隨著加熱時間的增加，小明聞到豆香味越來越濃，為什么？
【答案】見詳解
【詳解】
【分析】
【詳解】(1)電動機的工作原理是通電導體在磁場中受到力的作用。
(2)散發豆香味分子不停地做無規則的運動，運動到空氣中被人們聞到了香味，這種現象叫擴散現象。溫度越高，分子運動越快，隨著加熱時間的增加，豆?jié){的溫度越來越高，所以香味散發得越來越快，聞起來也就越來越濃。
五、計算題(共18分。要求寫出必要的文字說明、公式、運算過程、數值、單位和答)
27. 最近幾年我國大力發展新能源汽車。一輛質量為1.68t的氫燃料新能源汽車行駛在一段斜坡路上，從坡底以18km/h的速度勻速行駛2min到達高為100m的坡頂，行駛過程中汽車的輸出功率保持56kW不變。求：(g取10N/kg，氫的熱值為平)
(1)汽車的牽引力是多大？
(2)斜坡的機械效率是多大？
(3)若汽車發動機的熱機效率為50%，則全程共消耗多少克氫燃料？
【答案】(1)11200N；(2)25%；(3)96克
【詳解】
【分析】
【詳解】(1)由


知道，汽車的牽引力是

(2)上坡過程牽引力做的總功

此過程做的有用功

斜坡的機械效率是

(3)若汽車發動機的熱機效率為50%，則氫燃料燃燒釋放的能量

由知道，全程共消耗氫燃料的質量

答：(1)汽車的牽引力是11200N；
(2)斜坡的機械效率是25%；
(3)若汽車發動機的熱機效率為50%，則全程共消耗96克氫燃料。
28. 某品牌電飯煲有加熱和保溫兩個擋位，其簡化電路如圖所示，其中和均為發熱電阻，額定電壓為220V，該電飯煲的保溫功率為120W。接通電路后，開關S自動與觸點a、b接通，開始加熱；當鍋內溫度達到一定溫度時，開關S自動與a、b斷開，并與觸點c接觸，使電飯煲處于保溫狀態。若將一鍋質量為3kg、初溫為40℃的粥加熱至100℃，需要加熱15min，消耗0.25kW·h的電能。求：[粥的比熱容]
(1)保溫狀態下，通過的電流是多少？(結果保留兩位小數)
(2)的電阻是多少？
(3)在此次加熱過程中粥吸收了多少熱量？該電飯煲在加熱過程中的效率是多少？

【答案】(1)0.55A；(2)56Ω；(3)7.2×105J； 80%
【詳解】
【分析】
【詳解】(1)由圖知道，該電飯煲的保溫時，為R2的簡單電路，由于額定電壓為220V，該電飯煲的保溫功率為120W，由知道，此時通過的電流是

由知道，R2的電阻

(2)開關S與觸點a、b接通時，R1與R2并聯，由于加熱15min，消耗0.25kW·h的電能，由 知道，干路電流是

由知道，電路總電阻

由知道，解得。
(3)由知道，此次加熱過程中粥吸收的熱量

由知道，該電飯煲在加熱過程中的效率是

答：(1)保溫狀態下，通過的電流是0.55A；
(2)的電阻是56Ω；
(3)在此次加熱過程中粥吸收的熱量是7.2×105J；該電飯煲在加熱過程中的效率是80%。
六、實驗、探究題(共34分)
29. 某同學在“探究不同物質吸熱情況”的實驗中，將水和煤油分別裝在兩個相同的燒杯中，用兩個相同的酒精燈加熱，每隔2min記錄一次溫度。
(1)圖甲是這名同學的實驗裝置，其中有一處明顯錯誤，請指出錯誤之處：________。

(2)糾正錯誤后繼續實驗，加熱過程中某時刻水的溫度如圖乙所示，為_______℃。

(3)實驗中用_________表示物質吸熱的多少。
(4)某同學根據記錄的實驗數據，繪制了如圖丙所示的溫度隨時間變化關系的圖象，由圖像可知___________吸熱能力強。已知水的比熱容為，則煤油的比熱容為________。

【答案】 ①. 沒有控制水和煤油的質量相同 ②. 27 ③. 加熱時間的長短 ④. 水 ⑤. 2.1
【詳解】
【分析】
【詳解】(1)[1]探究不同物質的吸熱能力時，為控制無關變量，應使水和煤油的質量相同，而由圖中可知，水和煤油的體積相同，而水與煤油的密度不同，故可知錯誤之處為沒有控制水與煤油的質量相等。
(2)[2]由圖乙可知，溫度計的分度值為1℃，故可知此時水的溫度為27℃；
(3)[3]實驗中，相同時間內水和煤油吸收的熱量相同，故用加熱時間的長短表示物質吸熱的多少。
(4)[4][5]由圖丙可知，加熱相同時間時，煤油的溫度變化量大于水的溫度變化量，故可知水的吸熱能力更強；由圖丙可知，溫度變化量相同時，水吸收的熱量是煤油吸收熱量的兩倍，故由可知

解得煤油比熱容為

30. 小明同學利用如圖所示的裝置做“探究凸透鏡成像規律”的實驗，將凸透鏡固定在光具座50cm刻度線處不變。

(1)實驗前將燭焰、凸透鏡、光屏三者的中心調節到同一高度，目的是___________。將蠟燭固定在40cm刻度線處時，移動光屏，在光屏上始終得到一個大小不變的光斑，則該凸透鏡的焦距為________cm。
(2)當他將三個元件移動到如圖所示的位置時，光屏上恰好出現了燭焰清晰的像，利用該成像規律制成的光學儀器是_________(填“放大鏡”、“投影儀”或“照相機”)。此時保持蠟燭和光屏不動，將凸透鏡移動到________cm刻度線處時，仍能在光屏上成清晰的像。
(3)在成像清晰的情況下，用一張不透明紙把透鏡上半部分遮擋住，看到的像會如何變化？________(填“像部分消失”、“像完整亮度不變”或“像完整亮度變暗”)。
(4)將原凸透鏡更換為一個焦距較小的凸透鏡后，其他元件不動，為了使光屏上再次得到清晰的像，可以在蠟燭和凸透鏡之間放置個________(填“凸”或“凹”)透鏡，所放置的透鏡可以用來矯正______(填“近視眼”或“遠視眼”)。
【答案】 ①. 使像呈在光屏中央 ②. 10.0 ③. 照相機 ④. 35.0 ⑤. 像完整亮度變暗 ⑥. 凹 ⑦. 近視眼
【詳解】
【分析】
【詳解】(1)[1]實驗過程中，調整燭焰、凸透鏡和光屏的高度，使?fàn)T焰、凸透鏡和光屏三者中心大致在同一高度，目的是使?fàn)T焰的像呈在光屏的中央。
[2]由題意可知，當蠟燭距離透鏡為
f=50.0cm﹣40.0cm＝10.0cm
時，在右側無論怎樣移動光屏，發現光屏上始終是一個大小不變的圓形光斑(即凸透鏡右側為平行光)，說明物距等于焦距離，則該透鏡的焦距為10.0cm。
(2)[3][4]由圖可知，此時的物距30.0cm(像距為15.0cm)大于二倍焦距，成倒立、縮小的實像，應用為照相機。保持蠟燭和光屏的位置不動，根據光路可逆可知，當物距等于原來的像距時，像距等于原來的物距，仍能在光屏上成清晰的像，故將凸透鏡移動到光具座
u=50.0cm﹣15.0cm＝35.0cm
刻度處，仍能在光屏上成清晰的像。
(3)[5]物體由無數點組成，物體上任一點射向凸透鏡的無數條光線經凸透鏡折射后，有無數光線折射會聚成該點的像。當用紙擋住透鏡的某一部分時，由于通過凸透鏡會聚的光線數量減少，所以像會比原來變暗，但仍成完整的像，即像完整亮度變暗。
(4)[6][7]將原凸透鏡更換為一個焦距較小的凸透鏡后，由于焦距變小，折光能力變強，像會成在光屏的前方，所以需要在蠟燭和凸透鏡之間放置一個可以使光線發散的凹透鏡，凹透鏡以用來矯正近視眼。
31. 某同學用如圖所示的裝置探究阻力對物體運動的影響。

(1)他在水平面上分別鋪上不同材料，讓同一小車從相同斜面上的同一高度由靜止滑下，目的是使小車到達斜面底端時的___________相同
(2)實驗發現：小車分別在毛巾、棉布和木板表面上滑行時，在木板表面滑行距離最遠，說明小車受到的阻力越小，運動狀態越___________(填“容易”或“不容易”)改變。由此推測：如果小車在水平面上滑行時受到的阻力為零，它將一直做___________。
(3)小車在水平而上三次滑行過程中，在___________表面克服阻力做功的功率大。
(4)在不增加任何器材的情況下，若要探究速度對動能大小的影響，可使小車從斜面的___________高度由靜止滑下，比較小車在___________水平面上滑行的距離即可。(均填“相同”或“不同”)
【答案】 ①. 初速度 ②. 不容易 ③. 勻速直線運動 ④. 毛巾 ⑤. 不同 ⑥. 相同
【詳解】
【分析】
【詳解】(1)[1]要探究阻力對物體運動的影響，實驗中應控制小車的初速度相同，為了使小車到達水平面具有相同的初速度，應使同一小車從同一斜面的同一高度由靜止滑下。
(2)[2]根據題意知道，接觸面越光滑，小車受到的摩擦力越小，即改變運動狀態約不易改變，速度減小得越慢，小車運動的距離越遠。
[3]實驗的基礎上，進行推理，如果運動的物體沒有受到力的作用，將做勻速直線運動。
(3)[4]由于小車達到水平面時初速度相同，即小車的動能相同，最終速度為0，即小車的動能全部轉化為內能，大小等于克服阻力做的功，所以，小車在毛巾、棉布、木板表面上克服阻力做功相等，但在木板表面滑行時間長，由 知道，木板表面功率小，毛巾表面功率大。
(4)[5][6]若要探究“速度對動能大小的影響”，需要改變小車的速度，即可將小車從斜面的不同高度由靜止滑下，高度越高，速度越大；比較小車在相同水平面上滑行的距離即可。
32. 小云實驗小組用如圖甲所示的實驗裝置探究浮力的大小跟哪些因素有關。


(1)分析b、c兩次實驗可知：浸在液體中的物體受到浮力的大小與___________有關。
(2)分析c、d兩次實驗可知：浸沒在液體中的物體受到浮力的大小與浸沒深度___________。
(3)分析c、e兩次實驗可知：浸在液體中的物體受到浮力的大小與___________有關。
(4)若先完成實驗c，再完成實驗a，則測得的浮力將___________。(填“偏大”或“偏小”)。
(5)完成上述實驗后，小云又利用如圖乙所示的裝置來測量實驗中所用金屬塊的密度，實驗過程如下：

①將空燒杯漂浮在水槽內，用刻度尺測得水面的高度為；
②將金屬塊放在燒杯內，用刻度尺測得水面的高度；
③___________，用刻度尺測得水面的高度為；
④金屬塊密度___________。(用、、、表示)
【答案】 ①. 排開液體的體積 ②. 無關 ③. 液體的密度 ④. 偏大 ⑤. 在②的基礎上，將金屬塊從燒杯中取出，慢慢放入水槽內的水中，使其浸沒在液體中，用刻度尺測得水面的高度為 ⑥.
【詳解】
【分析】
【詳解】(1)[1]圖a中測力計的示數為物體的重力G。物體受到的浮力大小與物體排開液體的密度和體積有關，研究浮力大小與其中一個因素的關系時，要控制另一個因素不變，由b、c兩次實驗知，排開液體的密度相同，排開液體的體積不同，根據稱重法測浮力

可得出b、c兩次實驗浮力的大小不同，故分析b、c兩次實驗可得出浸在液體中的物體受到浮力的大小與排開液體的體積有關。
(2)[2]分析c、d兩次實驗可知，物體浸在液體的體積和密度相同，而深度不同，由稱重法測浮力，物體受到的浮力相同，故得出：浸沒在在液體中的物體受到浮力的大小與浸沒深度無關。
(3)[3]分析c、e兩次實驗可知，物體排開液體的體積相同，而液體的密度不同，由稱重法測浮力，物體受到的浮力不相同，故分析c、e兩次實驗得出：浸在液體中的物體受到浮力的大小與液體的密度有關。
(4)[4]若先完成實驗c，再完成實驗a，因物體上沾有水，故測量出的重力偏大，根據稱重法測浮力，則測得的浮力將偏大。
(5)①將空燒杯漂浮在水槽內，用刻度尺測得水面的高度為；
②將金屬塊放在燒杯內，用刻度尺測得水面的高度；
在①中，空燒杯處于漂浮狀態，受到的浮力等于其重力

在②中，燒杯處于漂浮狀態，燒杯受到的浮力等于空燒杯的重力與金屬塊的重力之和

兩式相減得增加的浮力為

根據阿基米德原理有

即

故石塊的質量為

③[5]為得出金屬塊的密度，根據，求出金屬塊的體積即可。在②的基礎上，將金屬塊從燒杯中取出，慢慢放入水槽內的水中，使其浸沒在液體中，用刻度尺測得水面的高度為，則金屬塊的體積為

④[6]金屬塊的密度

33. 在“測量小燈泡電功率”的實驗中，電源電壓恒為3V，小燈泡的額定電壓為2.5V，滑動變阻器的規格為“20 1A”。
(1)如圖甲所示，閉合開關后，發現只有___________有示數，經檢查發現有根導線連接錯誤。請?jiān)阱e(cuò)誤的單線上打“×”，并用筆面線代替導線將電路連接正確。( )


(2)改正錯誤后，移動滑動變阻器的滑片到某一位置，電壓表的示數如圖乙所示，要測量小燈泡的額定功率，應將滑片適當向___________(填“左”或“右”)滑動。


(3)圖丙是小燈泡的電流隨電壓變化關系的圖象，根據圖象可知，小燈泡的額定功率為___________W。


(4)測量小燈泡的電功率______(填“需要”或“不需要”)多次測量求平均值，原因是________。
(5)在實際測量過程中，調節滑動變阻器使其接入電路中的電阻減小，相應的小燈泡的阻值變化，則________(填“>”、“＜”或“=”)。
(6)實驗結束后，某同學設計了如圖丁所示的電路來測定額定電壓為3V的小燈泡的額定功率。已知電源電壓為9V，定值電阻R的阻值為10。請幫助他完成以下實驗步驟：


①開關S、閉合，斷開，調節滑動變阻器的滑片，使電壓表的示數為______V時，小燈泡正常發光；
②保持滑片位置不動，開關S、閉合，斷開，此時電壓表的示數為4V；再將滑動變阻器的滑片移至最________(填“左”或“右”)端，此時電壓表的示數為7V。
③小燈泡的額定功率________W。
【答案】 ①. 電壓表 ②. ③. 左 ④. 0.625 ⑤. 不需要 ⑥. 燈在不同電壓下的功率不同 ⑦. > ⑧. 6 ⑨. 左 ⑩. 2.25
【詳解】
【分析】
【詳解】(1)[1][2]原電路中，電流表與燈泡并聯，電壓表串聯在電路中，因電壓表內阻很大，閉合開關，會觀察電流表無示數，電壓表測電源電壓，故電壓表有示數；電流表應與燈泡串聯，電壓表與燈泡并聯，如下圖所示


(2)[3]燈在額定電壓下正常發光，圖中電壓表選用小量程，分度值為0.1V，示數為1.8V，小于燈的額定電壓2.5V，應增大燈的電壓，根據串聯電路電壓的規律，應減小變阻器的電壓，由分壓原理，應減小變阻器連入電路中的電阻大小，故滑片向左移動，直到電壓表示數為額定電壓。
(3)[4]由圖像知，當小燈泡正常發光時，電壓為2.5V，電流為0.25A，則小燈泡的額定功率是
P=UI=2.5V×0.25A=0.625W
(4)[5][6] 測量小燈泡的電功率不需要多次測量求平均值，原因是：燈在不同電壓下的功率不同。
(5)[7]根據圖象可知當滑動變阻器電阻變小時，燈泡兩端電壓增大，電流也增大，燈泡電阻變大，總電阻變小。根據
R=R滑+R燈
只有當R滑的減小量大于R燈的增加量才會讓總電阻變小。
(6)①[8]閉合開關S、S1，斷開開關S2，移動滑動變阻器的滑片，使電壓表示數為6V，由于電壓表測變阻器的電壓，當電壓表示數為6V，根據串聯電路電壓的規律，燈的電壓
UL=U-U滑=9V-6V=3V
這時小燈泡正常發光。
②[9]保持滑動變阻器滑片的位置不變，閉合開關S、S2，斷開S1，電壓表示數為4V。再將滑動變阻器的滑片移至最左端，此時電壓表的示數為7V。
③[10]在②中，R與變阻器串聯，根據串聯電路電壓的規律，電壓表示數為4V時，R的電壓為
UR=9V-4V=5V
由分壓原理，此時電壓表所測滑動變阻器部分的電阻是

故在①中，燈的額定電流為

則小燈泡的額定功率
P額=ULIL=3V×0.75A=2.25W
