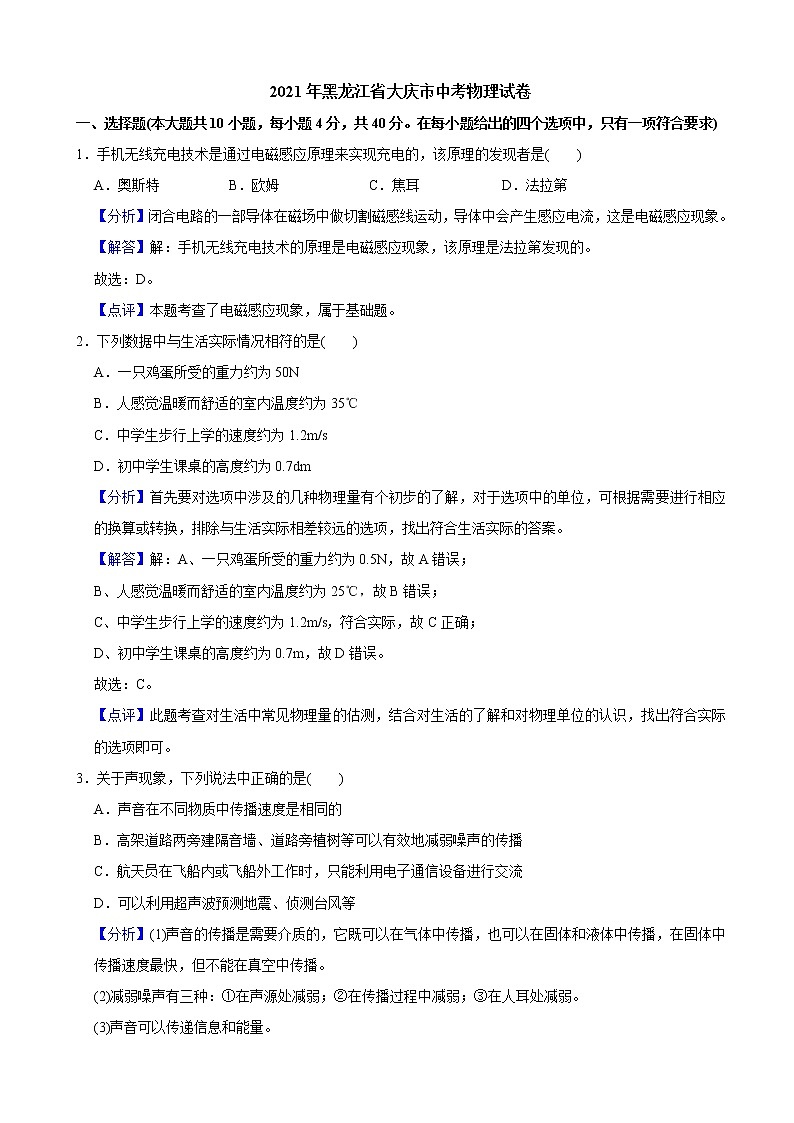

?2021年黑龍江省大慶市中考物理試卷
一、選擇題(本大題共10小題，每小題4分，共40分。在每小題給出的四個選項中，只有一項符合要求)
1．手機無線充電技術是通過電磁感應原理來實現充電的，該原理的發現者是(　　)
A．奧斯特 B．歐姆 C．焦耳 D．法拉第
【分析】閉合電路的一部導體在磁場中做切割磁感線運動，導體中會產生感應電流，這是電磁感應現象。
【解答】解：手機無線充電技術的原理是電磁感應現象，該原理是法拉第發現的。
故選：D。
【點評】本題考查了電磁感應現象，屬于基礎題。
2．下列數據中與生活實際情況相符的是(　　)
A．一只雞蛋所受的重力約為50N
B．人感覺溫暖而舒適的室內溫度約為35℃
C．中學生步行上學的速度約為1.2m/s
D．初中學生課桌的高度約為0.7dm
【分析】首先要對選項中涉及的幾種物理量有個初步的了解，對于選項中的單位，可根據需要進行相應的換算或轉換，排除與生活實際相差較遠的選項，找出符合生活實際的答案。
【解答】解：A、一只雞蛋所受的重力約為0.5N，故A錯誤；
B、人感覺溫暖而舒適的室內溫度約為25℃，故B錯誤；
C、中學生步行上學的速度約為1.2m/s，符合實際，故C正確；
D、初中學生課桌的高度約為0.7m，故D錯誤。
故選：C。
【點評】此題考查對生活中常見物理量的估測，結合對生活的了解和對物理單位的認識，找出符合實際的選項即可。
3．關于聲現象，下列說法中正確的是(　　)
A．聲音在不同物質中傳播速度是相同的
B．高架道路兩旁建隔音墻、道路旁植樹等可以有效地減弱噪聲的傳播
C．航天員在飛船內或飛船外工作時，只能利用電子通信設備進行交流
D．可以利用超聲波預測地震、偵測臺風等
【分析】(1)聲音的傳播是需要介質的，它既可以在氣體中傳播，也可以在固體和液體中傳播，在固體中傳播速度最快，但不能在真空中傳播。
(2)減弱噪聲有三種：①在聲源處減弱；②在傳播過程中減弱；③在人耳處減弱。
(3)聲音可以傳遞信息和能量。

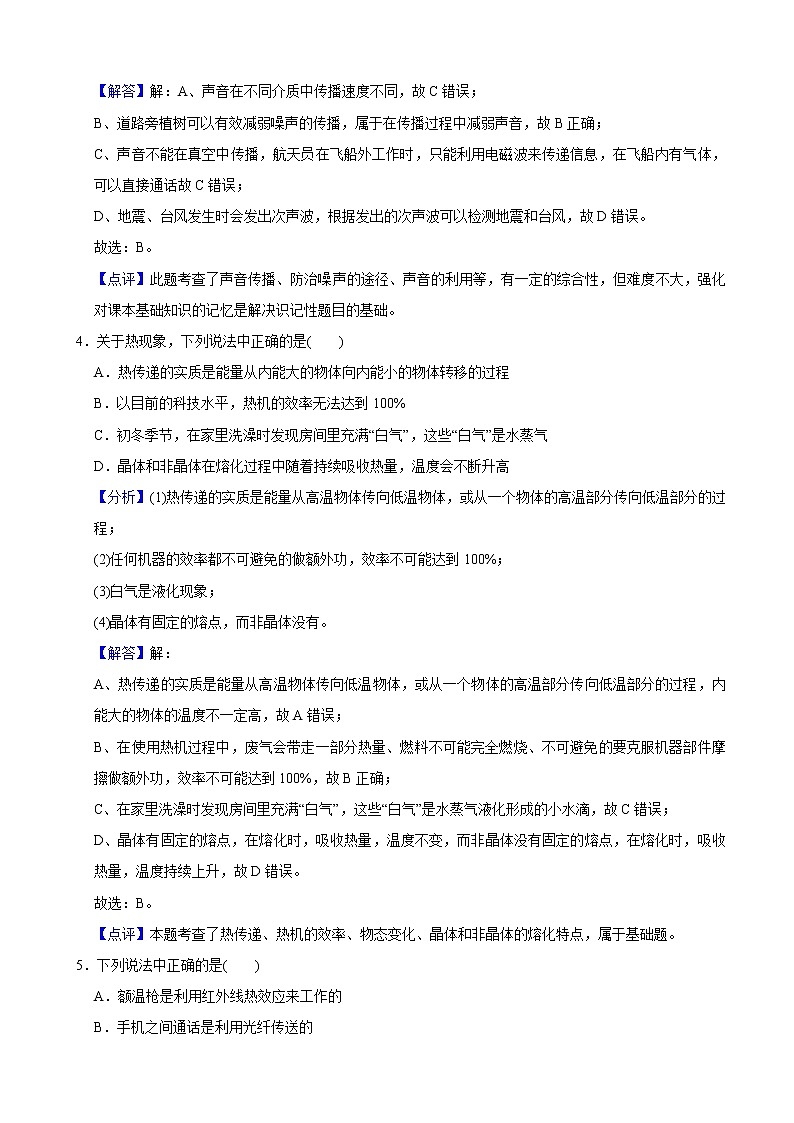

【解答】解：A、聲音在不同介質中傳播速度不同，故C錯誤；
B、道路旁植樹可以有效減弱噪聲的傳播，屬于在傳播過程中減弱聲音，故B正確；
C、聲音不能在真空中傳播，航天員在飛船外工作時，只能利用電磁波來傳遞信息，在飛船內有氣體，可以直接通話故C錯誤；
D、地震、臺風發生時會發出次聲波，根據發出的次聲波可以檢測地震和臺風，故D錯誤。
故選：B。
【點評】此題考查了聲音傳播、防治噪聲的途徑、聲音的利用等，有一定的綜合性，但難度不大，強化對課本基礎知識的記憶是解決識記性題目的基礎。
4．關于熱現象，下列說法中正確的是(　　)
A．熱傳遞的實質是能量從內能大的物體向內能小的物體轉移的過程
B．以目前的科技水平，熱機的效率無法達到100%
C．初冬季節，在家里洗澡時發現房間里充滿“白氣”，這些“白氣”是水蒸氣
D．晶體和非晶體在熔化過程中隨著持續吸收熱量，溫度會不斷升高
【分析】(1)熱傳遞的實質是能量從高溫物體傳向低溫物體，或從一個物體的高溫部分傳向低溫部分的過程；
(2)任何機器的效率都不可避免的做額外功，效率不可能達到100%；
(3)白氣是液化現象；
(4)晶體有固定的熔點，而非晶體沒有。
【解答】解：
A、熱傳遞的實質是能量從高溫物體傳向低溫物體，或從一個物體的高溫部分傳向低溫部分的過程，內能大的物體的溫度不一定高，故A錯誤；
B、在使用熱機過程中，廢氣會帶走一部分熱量、燃料不可能完全燃燒、不可避免的要克服機器部件摩擦做額外功，效率不可能達到100%，故B正確；
C、在家里洗澡時發現房間里充滿“白氣”，這些“白氣”是水蒸氣液化形成的小水滴，故C錯誤；
D、晶體有固定的熔點，在熔化時，吸收熱量，溫度不變，而非晶體沒有固定的熔點，在熔化時，吸收熱量，溫度持續上升，故D錯誤。
故選：B。
【點評】本題考查了熱傳遞、熱機的效率、物態變化、晶體和非晶體的熔化特點，屬于基礎題。
5．下列說法中正確的是(　　)
A．額溫槍是利用紅外線熱效應來工作的
B．手機之間通話是利用光纖傳送的

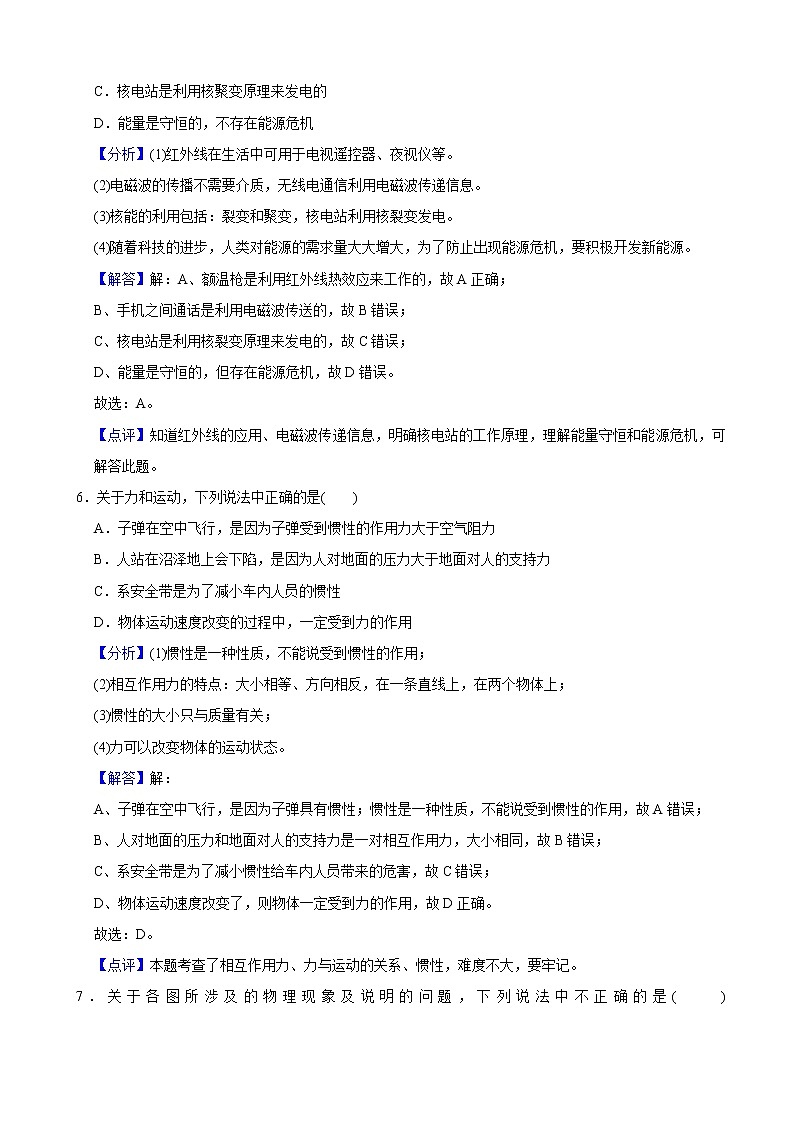

C．核電站是利用核聚變原理來發電的
D．能量是守恒的，不存在能源危機
【分析】(1)紅外線在生活中可用于電視遙控器、夜視儀等。
(2)電磁波的傳播不需要介質，無線電通信利用電磁波傳遞信息。
(3)核能的利用包括：裂變和聚變，核電站利用核裂變發電。
(4)隨著科技的進步，人類對能源的需求量大大增大，為了防止出現能源危機，要積極開發新能源。
【解答】解：A、額溫槍是利用紅外線熱效應來工作的，故A正確；
B、手機之間通話是利用電磁波傳送的，故B錯誤；
C、核電站是利用核裂變原理來發電的，故C錯誤；
D、能量是守恒的，但存在能源危機，故D錯誤。
故選：A。
【點評】知道紅外線的應用、電磁波傳遞信息，明確核電站的工作原理，理解能量守恒和能源危機，可解答此題。
6．關于力和運動，下列說法中正確的是(　　)
A．子彈在空中飛行，是因為子彈受到慣性的作用力大于空氣阻力
B．人站在沼澤地上會下陷，是因為人對地面的壓力大于地面對人的支持力
C．系安全帶是為了減小車內人員的慣性
D．物體運動速度改變的過程中，一定受到力的作用
【分析】(1)慣性是一種性質，不能說受到慣性的作用；
(2)相互作用力的特點：大小相等、方向相反，在一條直線上，在兩個物體上；
(3)慣性的大小只與質量有關；
(4)力可以改變物體的運動狀態。
【解答】解：
A、子彈在空中飛行，是因為子彈具有慣性；慣性是一種性質，不能說受到慣性的作用，故A錯誤；
B、人對地面的壓力和地面對人的支持力是一對相互作用力，大小相同，故B錯誤；
C、系安全帶是為了減小慣性給車內人員帶來的危害，故C錯誤；
D、物體運動速度改變了，則物體一定受到力的作用，故D正確。
故選：D。
【點評】本題考查了相互作用力、力與運動的關系、慣性，難度不大，要牢記。
7．關于各圖所涉及的物理現象及說明的問題，下列說法中不正確的是(　　)
A．圖甲：筷子“斷”為兩截，說明光線從一種物質斜射入一種物質時發生折射
B．圖乙：小球向下擺動過程中速度變大，說明小球位置越低動能越大，機械能越大
C．圖丙：紅墨水在熱水中擴散得快，說明溫度越高分子無規則運動越劇烈
D．圖?。合蛐〈虚g的水域沖水時，兩小船相互靠近，說明液體流速越大的地方壓強越小
【分析】(1)當光從一種介質斜射入另一種介質時，傳播方向發生偏折，這種現象叫做光的折射；
(2)動能的大小與質量、速度有關，重力勢能的大小與質量、高度有關，機械能為動能和勢能的和；
(3)溫度越高，分子的無規則運動越劇烈；
(4)流體的壓強跟流速有關，流速越大，壓強越小。
【解答】解：
A、插入水中的筷子，由于筷子反射的光線從水中斜射入空氣中時，傳播方向發生了偏折，遠離法線，折射角大于入射角，所以看到筷子在水中的部分是向上彎折。此時看到的像是筷子的虛像，故A正確；
B、小球向下擺動過程中速度變大，質量不變，動能變大，高度變小，重力勢能變小；由于小球在運動的過程中克服空氣的阻力做功，機械能轉化為內能，所以機械能減小，故B錯誤；
C、紅墨水在熱水中擴散得快，這說明溫度越高，分子無規則運動越劇烈，故C正確；
D、向小船中間的水域沖水時，兩小船中間水的流速大，壓強小，小車外側水的流速小，壓強大，在壓強差的作用下兩小船相互靠近，故D正確。
故選：B。
【點評】本題考查了光的折射現象、機械能的變化、分子熱運動、流體壓強與流速的關系，考查的知識點多，難度不大。
8．在“探究影響滑動摩擦力大小的因素”實驗中，三幅圖中均是完全相同的木塊和木板，圖甲、圖乙中木板靜止，木塊、鐵塊水平向右做勻速直線運動；圖丙中電動裝置D帶動木板水平向左做勻速直線運動，彈簧測力計水平拴在豎直墻上，木塊相對地面處于靜止狀態。下列說法中正確的是(　　)
A．若圖丙中木板做加速運動，則彈簧測力計讀數一定不等于木塊受到的摩擦力大小
B．利用甲、乙兩圖，可以探究滑動摩擦力大小跟接觸面粗糙程度是否有關
C．圖甲與圖丙相比，甲中彈簧測力計指針位置更穩定，讀數更準確
D．利用甲、乙兩圖，可以探究滑動摩擦力大小跟壓力大小是否有關
【分析】(1)影響摩擦力大小的因素是壓力的大小和接觸面的粗糙程度；在壓力一定時，接觸面越粗糙，摩擦力越大；在接觸面粗糙程度一定時，壓力越大，摩擦力就越大；
(2)在圖丙所示方案中，拉動木板運動時，木塊靜止，處于平衡狀態，此時木塊受到的滑動摩擦力與彈簧測力計的拉力是一對平衡力，由彈簧測力計的示數即可求出木塊受到的滑動摩擦力；而原來的實驗中不容易控制木塊做勻速直線運動。
【解答】解：
A、若圖丙中木板做加速運動，木塊相對于地面處于靜止狀態，水平方向上受到的拉力和滑動摩擦力是一對平衡力，則彈簧測力計讀數一定等于木塊受到的摩擦力大小，故A錯誤；
BD、利用甲、乙兩圖可知，接觸面的粗糙程度相同，壓力的大小不同，可以探究滑動摩擦力大小跟壓力大小是否有關，故B錯誤，D正確；
C、當拉動長木板運動的過程中，無論木板是否做勻速直線運動，正方體木塊保持靜止狀態，根據二力平衡的條件知：此時彈簧測力計的示數等于摩擦力的大小，彈簧測力計不動，容易讀數，故C錯誤。
故選：D。
【點評】此題主要考查了二力平衡條件的應用，通過對兩個裝置的對比，更加體現了丙實驗裝置的優越性，把握住是否能保持正方體木塊勻速直線運動或靜止狀態，是解答此題的關鍵所在。
9．一定質量的物體在水平拉力的作用下沿同一水平面做直線運動，其路程﹣時間關系如圖所示，下列正確的是(　　)

A．物體20s時的速度大于8s時的速度
B．0～12s物體所受的拉力大于12s～24s物體所受的拉力
C．0～12s拉力做的功大于12s～24s拉力做的功
D．0～12s拉力做功的功率小于12s～24s拉力做功的功率
【分析】(1)從圖象上分別讀出0～12s和12～24s過程中通過的距離，然后根據比較物體運動快慢的方法分析解答(運動相同的路程比時間，時間越短，速度越快；相同時間比路程，路程越長，速度越快)；
(2)根據處于平衡狀態的物體受到的力是平衡力得出0～12s和12s～24s兩段中拉力和摩擦力的關系，然后根據摩擦力的大小與壓力和接觸面的粗糙程度有關得出0～12s和12s～24s兩段的摩擦力關系，進而可得兩段中的拉力關系；
(3)根據W＝Fs比較拉力做功；
(4)根據P＝比較拉力做功的功率。
【解答】解：
A、從圖象上看，0～12s和12s～24s物體以不同的速度做勻速直線運動，而0～12s通過的路程是6m，12～24s通過路程為2m，因為相同時間內通過的路程越多，速度越大，因此0～12s過程中的速度大于12～24s的過程中的速度，即物體20s時的速度小于8s時的速度，故A錯誤；
B、由圖象可知，物體在0～12s和12s～24s均做勻速直線運動，拉力等于摩擦力，同一物體對水平面壓力相等，接觸面的粗糙程度不變，故物體受到的摩擦力相等，所以0～12s物體所受的拉力等于12s～24s物體所受的拉力，故B錯誤；
C、由AB知，0～12s物體所受的拉力等于12s～24s物體所受的拉力，物體0～12s通過的路程大于12～24s通過路程，由W＝Fs可知，0～12s拉力做的功大于12s～24s拉力做的功，故C正確；
D、0～12s拉力做的功大于12s～24s拉力做的功，而兩段時間相同，根據P＝可知，0～12s拉力做功的功率大于12s～24s拉力做功的功率，故D錯誤。
故選：C。
【點評】此題考查速度、功和功率的大小比較，讀懂圖像，并能從圖像中獲取相關信息是解答此題關鍵。
10．如圖甲所示，電源電壓U恒定不變，R為定值電阻。閉合開關S，在滑動變阻器滑片P從a移向b的過程中，電路的總功率、定值電阻R的功率及滑動變阻器的功率與電流的關系圖線如圖乙所示，下列說法中正確的是(　　)


A．滑動變阻器功率為0.72W滑片位置有2處，此2處電流表示數之和為1A
B．電壓表示數與電流表示數比值不變
C．電壓表示數的減少量與電流表示數的增加量比值減小
D．當電流表示數為1A時，滑動變阻器的滑片P處于a端
【分析】由電路圖可知，滑動變阻器與定值電阻R串聯，電壓表測變阻器兩端的電壓，電流表測電路中的電流。
根據P＝I2R滑可知，滑動變阻器的功率與電流圖像為二次函數圖像，因此圖3為滑動變阻器的功率與電流圖像，由P＝UI可知，圖1為電路總功率與電流圖像，則圖2為定值電阻的功率與電流關系圖像，當滑動變阻器接入電路的阻值為0時，電路電流最大，根據圖像讀出最大電流1A時電路的總功率，利用P＝UI求出電源電壓，利用歐姆定律求出定值電阻的阻值；
(1)根據P＝I2R滑＝()2R滑表示滑動變阻器的功率0.72W，并求出兩處滑動變阻器接入電路的阻值，再根據歐姆定律分別求出電流，進一步求出此2處電流表示數之和；
(2)將電壓表示數和電流表示數的比值轉化為電阻的阻值進行分析；
(3)根據串聯電路電壓規律和電流規律可知定值電阻R＝，進一步得出電壓表示數與電流表示數比值變化；
(4)當滑動變阻器接入電路的阻值為0時，電路電流最大，根據圖像可知電路最大電流。
【解答】解：由電路圖可知，滑動變阻器與定值電阻R串聯，電壓表測變阻器兩端的電壓，電流表測電路中的電流。
根據P＝I2R滑可知，滑動變阻器的功率與電流圖像為二次函數圖像，因此圖3為滑動變阻器的功率與電流圖像，由P＝UI可知，圖1為電路總功率與電流圖像，則圖2為定值電阻的功率與電流關系圖像；
由電路圖和圖1可知，當電路電流為最大1A時，滑動變阻器接入電路的阻值為0，電路的總功率最大，即3W，由P＝UI可知，電源電壓：U＝＝＝3V，
由I＝可得，定值電阻的阻值：R＝＝＝3Ω；
A、當滑動變阻器功率為0.72W時，由P＝I2R滑＝()2R滑可得：0.72W＝()2R滑
解答：R滑1＝2Ω，R滑2＝4.5Ω
則I1＝＝＝0.6A，I2＝＝＝0.4A，
此2處電流表示數之和：I′＝I1+I2＝0.6A+0.4A＝1A，故A正確；
B、因串聯電路各處電流相等，電壓表測滑動變阻器兩端電壓，因此電壓表示數和電流表示數的比值等于滑動變阻器接入電路的阻值，而滑片P從a移向b的過程中，滑動變阻器接入電路的阻值變小，因此其比值變小，故B錯誤；
C、由串聯電路電壓規律和電流規律可知，定值電阻：R＝，因此電壓表示數的減少量與電流表示數的增加量比值等于定值電阻的阻值，即比值不變，故C錯誤；
D、當滑動變阻器的滑片在b端時，接入電路的阻值為0時，電路電流最大為1A，故D錯誤。
故選：A。
【點評】本題考查了串聯電路的特點和歐姆定律、電功率公式的靈活應用，能從圖象中判斷電路中的最大電流以及最大功率是本題的突破口。
二、填空題(本大題共4小題，其中12題(1)兩空各1分，其它每空2分，共20分)
11．小明同學設計了如圖甲所示的滑輪組裝置，當施加圖乙所示隨時間變化的水平拉力F時，重物的速度v隨時間t變化的關系如圖丙所示。不計繩與滑輪的重量及滑輪轉動時的摩擦，繩對滑輪的拉力方向近似看成水平方向。在0﹣1s內，重物受到地面的摩擦力為 　100　N，在2s﹣3s內，拉力F做功的功率為 　300　W。
【分析】(1)從乙圖中找出0～1s內對應的拉力F1，由圖丙可知，物體在0﹣1s內速度為0，處于靜止狀態，根據二力平衡條件可知重物受到地面的摩擦力；
(2)由丙圖象得出在2～3s內的拉力F2，由v﹣t圖象得出物體移動的速度，然后可求求出拉力F的移動的速度，利用P＝＝＝Fv求拉力做功功率。
【解答】解：(1)在0～1s內，拉力F1＝100N，由圖丙可知，物體在0﹣1s內速度為0，處于靜止狀態，
則在0﹣1s內，重物受到地面的摩擦力f＝F1＝100N，
(2)由圖丙可知在2～3s內，重物做勻速運動，v＝2.50m/s，
由圖甲可知，拉力F＝40N，
從動滑輪上直接引出的繩子股數n＝3，
拉力F的作用點繩子自由端在水平方向運動的速度v′＝3v＝3×2.50m/s＝7.5m/s，
拉力做功功率(總功率)：
P總＝＝＝Fv＝40N×7.5m/s＝300W；
故答案為：100；300。
【點評】本題是一道力學綜合題，涉及到滑輪組、功的計算，能從題目提供的圖中得出相關信息是本題的關鍵。
12．(6分)在“探究凸透鏡成像規律”實驗中，所選凸透鏡的焦距為10.0cm。
(1)當點燃的蠟燭、凸透鏡和光屏處在圖中所示位置時，光屏上呈現了燭焰清晰的像，像的性質是倒立的 　放大　(選填“放大”或“縮小”)的實像，　投影儀　(選填“照相機”或“投影儀”或“放大鏡”)就是根據這一原理工作的；
(2)若將蠟燭和光屏對調，光屏上 　能　(選填“能”或“不能”)呈現燭焰清晰的像；
(3)若用不透明紙片將凸透鏡的鏡面遮擋住一小部分，此時光屏上 　燭焰的像變暗了些　(選填“燭焰的像不完整”或“會有紙片的像”或“燭焰的像變暗了些”)。

【分析】(1)物距大于一倍焦距小于二倍焦距成倒立放大實像，像距大于二倍焦距，其應用是投影儀或幻燈機；
(2)光的折射現象中光路可逆；
(3)凸透鏡成像屬于光的折射現象，物體發出的光線經凸透鏡折射后，會聚在凸透鏡另一側的光屏上，形成物體的實像；如果凸透鏡的口徑大，透過的光多，像就亮；口徑小，透過的光少，像就暗。
【解答】解：(1)如圖所示，此時物距小于像距，凸透鏡成倒立放大的實像，應用這一原理可制成投影儀；
(2)若將蠟燭和光屏對調，根據光路可逆可知，光屏上能呈現燭焰清晰的像；
(3)凸透鏡被遮住一部分，光屏上仍然會出現完整的像，但是通過凸透鏡的光線減少，所成的像會變暗一些。
故答案為：(1)放大；投影儀；(2)能；(3)燭焰的像變暗了些。
【點評】本題考查凸透鏡成像規律實驗，關鍵是將課本知識內容記憶清楚，仔細分析即可。
13．如圖為即熱式電熱水龍頭，打開水龍頭開關，幾秒就可以流出熱水。已知某品牌電熱水龍頭的額定功率是4000W，額定電壓是220V，則該電熱水龍頭正常工作時的電阻是 　12.1　Ω；不計熱量損失，該水龍頭正常工作8.4s，可使0.4kg的水從21℃升高到 　41　℃。[水的比熱容為c水＝4.2×103J/(kg?℃)]

【分析】(1)根據R＝計算電阻；
(2)根據W＝Pt計算電能，不計熱量損失時，消耗的電能全部轉化為水吸收的熱量，即W＝Q＝cm△t計算溫度。
【解答】解：(1)電熱水龍頭的電阻為：R＝＝＝12.1Ω；
(2)水龍頭8.4s消耗的電能為：W＝Pt＝4000W×8.4s＝33600J；
不計熱量損失時，Q＝W＝33600J；
水升高的溫度：△t＝＝＝20℃，此時水溫為：21℃+20℃＝41℃。
故答案為：12.1；41。
【點評】本題考查電阻的計算和比熱容的相關計算，屬于常規計算分析，難度不大。
14．(6分)某商場自動感應門俯視圖如圖所示，以O為圓心半徑為2m的虛線圓為感應區，即當有物體進入虛線圓內時，寬度均為2m的兩扇感應門立即向兩邊以v0＝0.1m/s的速度勻速開啟。某次，商場工作人員推動寬為D＝40cm的貨物在水平地面上勻速通過該門，貨物的中央始終在門的中心線s上，該過程中貨物受到的地面支持力與貨物受到的 　重力　是一對平衡力；推動貨物過程中會有摩擦生熱，摩擦生熱是通過 　做功　(選填“做功”或“熱傳遞”)方式來改變內能的；為能安全通過，工作人員勻速推動貨物的速度應不超過 　1　m/s。

【分析】二力平衡的條件：大小相等、方向相反、作用在同一直線上、作用在同一物體上；
改變內能的方法有兩種：做功和熱傳遞；
由題可知，要使貨物安全通過感應門，則貨物到感應門處時，感應門打開的寬度至少為40cm，其運動的時間和物體的運動時間相同，由速度公式解題。
【解答】解：貨物在水平地面上勻速直線運動，豎直方向上受力平衡，受到豎直向上的地面支持力與貨物受到豎直向下的重力是一對平衡力；
推動貨物過程中會有摩擦生熱，這是通過克服摩擦做功的方式來改變內能的；
由題可知，貨物的寬度為D＝40cm，感應門打開的寬度至少為40cm，可知每扇運動的距離為s1＝0.2m，
感應門運動的時間：t1＝＝＝2s
物體的運動時間：t2＝t1＝2s；
貨物的運動速度：v2＝＝＝1m/s。
故答案為：重力；做功；1。
【點評】本題考查的是速度的一般運算、改變內能的方法、平衡力的辨別，基礎性強，難度不大。
三、作圖題(本大題共2小題，每小題3分，共6分)
15．(3分)如圖，利用輕桿將小球A固定在小車上，整體靜止在水平面上。以球心為作用點，作出小球A所受力的示意圖。

【分析】對小球受力分析，然后作出力的示意圖。
【解答】解：利用輕桿將小球A固定在小車上，整體靜止在水平面上，小球處于靜止狀態，受力平衡，受到豎直向下的重力G、豎直向上的支持力F的作用，這兩個力是一對平衡力，大小相等，作用點在球的中心，如圖所示：

【點評】本題考查了力的示意圖的畫法，屬于基礎題。
16．(3分)如圖，已知靜止在通電螺線管右端小磁針N極的指向，請用箭頭在磁感線上標出磁感線的方向并在括號內用“正”“負”標出電源的正負極。


【分析】已知小磁針N極的指向，根據磁極間的相互作用，可以確定通電螺線管的磁極；在磁體周圍的磁感線都是由磁體的N極出來，回到S極；根據安培定則判定電源正負極。
【解答】解：由于異名磁極相互吸引，所以當小磁針自由靜止時，與小磁針S極靠近的螺線管右端一定是N極，其左端為S極；
在磁體的外部，磁感線方向從N極指向S極，方向向左；根據圖示的線圈繞向和螺線管的N極，利用安培定則可以確定螺線管中電流的方向是從螺線管的左端流入，右端流出，因此電源的左端為正極，右端為負極；如下圖所示：

【點評】安培定則共涉及三個方向：電流方向、磁場方向、線圈繞向，告訴其中的兩個可以確定第三個。在此題的第二問中就是間接告訴了磁場方向和線圈繞向來確定電流方向。
四、實驗探兗題(本大題共2小題，17題前兩空各1分，其它每空2分，共20分)
17．(6分)某物理興趣小組在“探究浮力的大小與哪些因素有關”時，做了如圖甲所示實驗，圖中底面積為50cm2的圓柱形容器放在水平桌面上，容器內盛有適量的水，底面積為25cm2的實心圓柱形物體A用輕質細線懸掛在彈簧測力計下端。圖乙為物體A緩慢下移過程中，彈簣測力計示數F與物體A下表面浸入深度h的關系圖象。(實驗過程中容器內水足夠深且不會溢出，物體A不會接觸到容器底部，ρ水＝1.0×103kg/m3，g＝10N/kg)

(1)圖甲中彈簧測力計示數F為 　2.4　N；
(2)物體A位于h＝10cm時，向水里加入適量的食鹽并攪拌，穩定后發現彈簧測力計的示數F變小，說明浮力的大小與液體的密度 　有關　(選填“有關”或“無關”)；
(3)利用圖乙數據，可求出物體A的密度為 　1.4×103　kg/m3；
(4)h從0增到10cm時，水對容器底部的壓強增大了 　1000　Pa。
【分析】(1)圖甲中，根據彈簧測力計的分度值讀數；
(2)根據稱重法，由F?。紾﹣F示求出浸沒時的浮力大小，根據彈簧測力計示數的變化得出浮力的大小與液體密度有關；
(3)根據物體完全浸沒時測力計的示數，由F?。紾﹣F計算出完全浸沒時所受的浮力；根據阿基米德原理求出物體的體積，根據密度公式求出物體的密度；
(4)h從0增到10cm時，物體全部浸沒，由h＝求得水上升的高度，由p＝ρgh可求得壓強增加量。
【解答】解：
(1)圖甲中，彈簧測力計的分度值為0.2N，示數F1＝2.4N；
(2)物體A位于h＝10cm時，物體全部浸沒，向水里加入適量的食鹽并攪拌，彈簧測力計的示數變小，浮力增大，說明浮力的大小與液體密度有關；
(3)由圖乙知，物體浸沒時測力計的示數為1N，可知此時受到的浮力F?。紾﹣F＝3.5N﹣1N＝2.5N；
根據F?。溅阉甮V排，可知A物體的體積為V＝V排＝＝2.5×10﹣4m3，
物體的密度為ρ＝＝＝＝1.4×103kg/m3；
(4)h從0增到10cm時，物體全部浸沒，水上升的高度△h＝＝＝0.1m，
水對容器底部的壓強增大△p＝ρg△h＝1.0×103kg/m3×10N/kg×0.1m＝1000Pa。
故答案為：(1)2.4；(2)有關；(3)1.4×103；(4)1000。
【點評】此題是探究影響浮力大小的因素實驗，考查了影響浮力的因素及控制變量法的應用，同時考查了有關浮力公式的應用。
18．(14分)某電學實驗小組設計了以下幾組實驗：
(1)實驗一：利用圖1電路來探究電流與電阻的關系，實驗中控制電壓表示數為U0不變。
①開關閉合前，滑動變阻器的滑片應置于圖中最 　右　(選填“左”或“右”)端；將電阻箱調至某阻值，閉合開關，調節滑動變阻器時，發現電壓表示數始終為零而電流表示數有明顯變化，經檢查是由于 　電阻箱　被短路而造成的；
②排除故障后，調節電阻箱阻值R，進行多次實驗，得到I與關系如圖2所示，U0＝　2　V。
(2)實驗二：將圖1中電阻箱換成標有“2.5V”字樣的小燈泡，實驗得到圖3所示I﹣U圖象，則小燈泡的額定功率為 　1.25　W；當通過小燈泡的電流為0.4A時，小燈泡的電阻為 　2.5　Ω。

(3)實驗三：利用圖4所示電路再次測量實驗二所測小燈泡的額定功率，已知電源電壓恒為10V，定值電阻R0＝5Ω。調節變阻器滑片，使電流表A2的示數為 　0.5　A時，讀出電流表A1的示數，即可算出小燈泡的額定功率。為了確保實驗安全，滑動變阻器應選R1“10Ω 1.2A”和R2“50Ω 0.8A”兩種規格中的 　R1　(選填“R1”或“R2”)。
【分析】(1)①為保護電路，閉合開關前，應將滑動變阻器的滑片調到阻值最大處；
電路故障分析：當電流表有示數，電壓表示數為0，故障一定是短路，電壓表測誰的電壓，則誰被短路；
②根據U0＝IR計算得到；
(2)根據圖3知，找出額定電壓下的電流，根據P＝UI算出小燈泡的額定功率；
由圖像找出當通過小燈泡的電流為0.4A時的電壓，根據歐姆定律算出小燈泡的電阻；
(3)分析電路連接及電流表測量的電流，根據并聯電路電壓的特點和歐姆定律得出燈正常發光時，電流表A2的示數；
選擇合適的滑動變阻器，再保證電路安全下，從電壓著手，分別計算出對應的電壓，再進行選擇。
【解答】解：(1)①為保護電路，閉合開關前，應將滑動變阻器的滑片調到阻值最大處，即最右端；
電流表示數不為0，說明電路是短路，電壓表示數為0，說明與電壓表并聯的部分短路，即電阻箱短路了；
②由I與關系圖線知，當電流為0.1A時，為0.05，則R＝20Ω，則電壓U0＝IR＝0.1A×20Ω＝2V；
(2)燈泡的額定電壓為2.5V，根據圖3可知道對應的電流I＝0.5A，則燈的電阻R＝＝＝5Ω；
燈的額定功率P＝UI＝2.5V×0.5A＝1.25W；
(3)R0＝5Ω定值電阻與燈并聯，A2測通過R0的電流；A1測通過燈的電流，根據并聯電路電壓的規律，燈正常發光時，定值電阻兩端的電壓也為2.5V，則通過R0的電流I0＝＝＝0.5A；
為了確保實驗安全，已知電壓電源為10V，燈和定值電阻兩端的電壓為2.5V，則滑動變阻器分得的電壓為：10V﹣2.5V＝7.5V，分別計算滑動變阻器R1的電壓U＝IR1＝1.2A×10Ω＝12V；滑動變阻器R2的電壓U＝IR2＝0.8A×50Ω＝40V；故R1更適合。
答案為：(1)①右；電阻箱；②2；(2)1.25；2.5；(3)0.5；R1。
【點評】本題考查了電路的連接、實驗的注意事項、故障分析以及圖像的分析，其中圖像的分析有一定的難度。
五、計算題(本大題共2小題，第19題6分，第20題8分，共14分。解題時要寫出必要的文字說明、依據的主要公式或變形公式，運算過程和結果要寫明單位，只有結果、沒有過程不能得分)
19．(6分)某汽車在水平地面上以25m/s的速度勻速行駛，行駛600s汽車發動機產生的牽引力所做的功為3×107J，消耗汽油1kg(假設汽油在發動機氣缸內完全燃燒，汽油熱值取q＝5×107J/kg，g＝10N/kg)。針對這一過程，求：
(1)汽車行駛的路程；
(2)汽車受到的阻力；
(3)汽車發動機的效率。
【分析】(1)根據速度公式v＝的變形公式s＝vt求出汽車行駛的路程；
(2)根據汽車勻速行駛受到的阻力和牽引力是平衡力，根據公式W＝Fs的變形公式求出牽引力的大小即可得出汽車受到的阻力；
(3)根據公式Q放＝mq求出汽油完全燃燒放出的熱量；根據效率的公式η＝×100%計算發動機的效率。
【解答】解：(1)由v＝得，汽車行駛的路程為：s＝vt＝25m/s×600s＝1.5×104m；
(2)因為汽車勻速直線行駛，所以受到的阻力和牽引力是平衡力，汽車受到的阻力為：
f＝F＝＝＝2×103N；
(3)1kg汽油完全燃燒放出的熱量為：
Q放＝mq＝1kg×5×107J/kg＝5×107J；
汽車發動機的效率為：
η＝×100%＝×100%＝60%。
答：(1)汽車行駛的路程為1.5×104m；
(2)汽車受到的阻力為2×103N；
(3)汽車發動機的效率為60%。
【點評】本題考查了速度公式、做功公式、燃燒放熱公式、效率公式的綜合應用，關鍵是公式及其變形時的靈活運用。
20．(8分)如圖甲所示電路，小燈泡額定電壓為5V，滑動變阻器R1、R2允許通過的最大電流均為1A，電壓表量程為0～15V，電流表量程為0～0.6A，電源電壓U保持不變。斷開開關S2，閉合開關S、S1，R1的滑片從最右端逐漸滑向最左端過程中，小燈泡始終正常發光；保持R1的滑片在最左端不動，斷開開關S1，閉合開關S、S2，在保證所有元件安全的情況下，將R2的滑片從最右端向左進行最大范圍移動。圖乙中A﹣B是移動滑動變阻器R1的滑片過程中電流表和電壓表的示數關系圖象，C﹣B是移動滑動變阻器R2的滑片過程中電流表和電壓表的示數關系圖象。(本題中小燈泡阻值會隨著溫度變化而變化)求：

(1)電源電壓U；
(2)滑動變阻器R1和R2的最大阻值；
(3)整個過程中小燈泡工作時消耗的最小功率P。
【分析】(1)斷開開關S2，閉合開關S、S1，R1和燈L串聯，且R1接入的阻值為最大阻值，且不隨滑片的移動而改變，電壓表的示數會隨著滑片的移動而改變，乙圖A﹣B段為移動R1電流表和電壓表的示數關系圖象，電壓表的最大示數U1為6V，燈正常發光時的額定電壓UL＝5V，根據串聯電路電壓的特點：電源電壓U＝UL+U1＝5V+6V＝11V；
(2)由R1＝可得；
斷開開關S1，閉合開關S、S2，由圖乙B﹣C可知，B點表示R2接入的電阻為0，C點表示R2接入最大阻值，此時電流為I＝0.3A，對應電壓為9V；根據R＝計算電阻；
(3)A﹣B段小燈泡都正常發光，功率不變；B﹣C段，電流從0.3～0.5A，電壓表的示數由6～9V；電源電壓不變U＝11V，則小燈泡的電壓為Umin＝11V﹣9V＝3V時，Imin＝0.3A時，小燈泡消耗功率最小Pmin＝UminI
【解答】解：(1)斷開開關S2，閉合開關S、S1，R1和燈L串聯，且R1接入的阻值為最大阻值，且不隨滑片的移動而改變，電壓表的示數會隨著滑片的移動而改變，乙圖A﹣B段為移動R1電流表和電壓表的示數關系圖象，電壓表的最大示數U1為6V，燈正常發光時的額定電壓UL＝5V，電源電壓U＝UL+U1＝5V+6V＝11V；
(2)由圖乙A﹣B段可得滑動變阻器最大電壓為6V，電流I＝0.5A，則滑動變阻器R1的阻值R1＝＝＝12Ω；
斷開開關S1，閉合開關S、S2，由圖乙B﹣C可知，B點表示R2接入的電阻為0，C點表示R2接入最大阻值，此時電流為I＝0.3A，對應電壓為9V；根據R2＝＝＝30Ω；
(3)A﹣B段小燈泡都正常發光，功率不變；B﹣C段，電流從0.3～0.5A，電壓表的示數由6～9V；電源電壓不變U＝11V，則小燈泡的電壓為Umin＝11V﹣9V＝3V時，Imin＝0.3A時，小燈泡消耗功率最小Pmin＝UminI＝3V×0.3A＝0.9W。
答：(1)電源電壓U為11V；
(2)滑動變阻器R1的最大阻值為12Ω，R2的最大阻值為30Ω；
(3)整個過程中小燈泡工作時消耗的最小功率為0.9W。
【點評】本題考查動態電路的電流、電壓及電功率的分析，難度較大。
