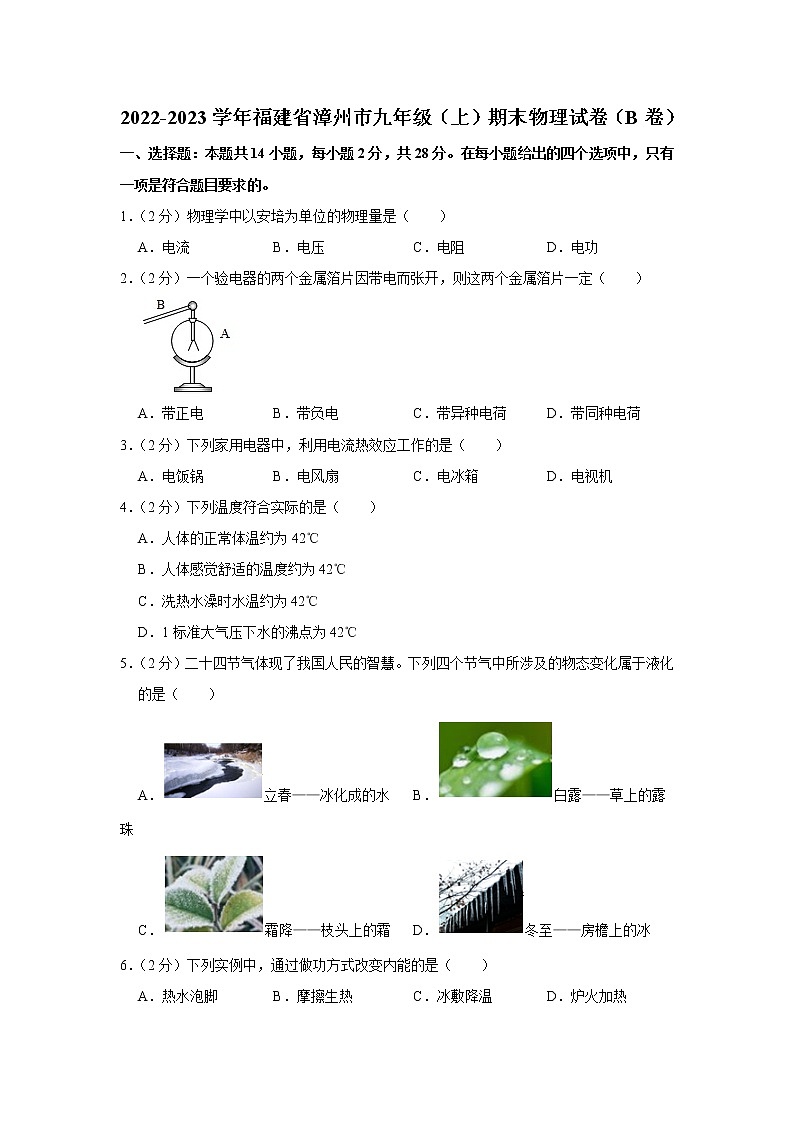

?2022-2023學年福建省漳州市九年級（上）期末物理試卷（B卷）
一、選擇題：本題共14小題，每小題2分，共28分。在每小題給出的四個選項中，只有一項是符合題目要求的。
1．（2分）物理學中以安培為單位的物理量是（　?。?br /> A．電流 B．電壓 C．電阻 D．電功
2．（2分）一個驗電器的兩個金屬箔片因帶電而張開，則這兩個金屬箔片一定（　?。?br />
A．帶正電 B．帶負電 C．帶異種電荷 D．帶同種電荷
3．（2分）下列家用電器中，利用電流熱效應工作的是（　?。?br /> A．電飯鍋 B．電風扇 C．電冰箱 D．電視機
4．（2分）下列溫度符合實際的是（　?。?br /> A．人體的正常體溫約為42℃
B．人體感覺舒適的溫度約為42℃
C．洗熱水澡時水溫約為42℃
D．1標準大氣壓下水的沸點為42℃
5．（2分）二十四節氣體現了我國人民的智慧。下列四個節氣中所涉及的物態變化屬于液化的是（　?。?br /> A．立春——冰化成的水 B．白露——草上的露珠
C．霜降——枝頭上的霜 D．冬至——房檐上的冰
6．（2分）下列實例中，通過做功方式改變內能的是（　　）
A．熱水泡腳 B．摩擦生熱 C．冰敷降溫 D．爐火加熱

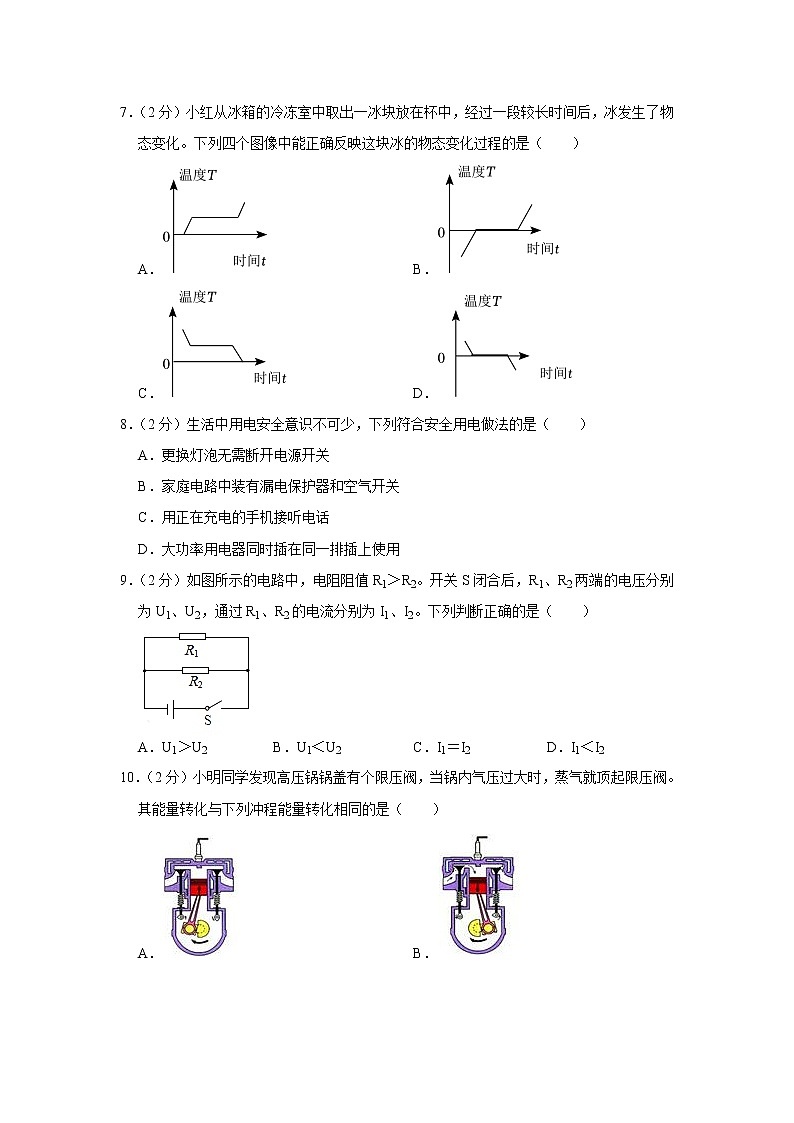

7．（2分）小紅從冰箱的冷凍室中取出一冰塊放在杯中，經過一段較長時間后，冰發生了物態變化。下列四個圖像中能正確反映這塊冰的物態變化過程的是（　　）
A． B．
C． D．
8．（2分）生活中用電安全意識不可少，下列符合安全用電做法的是（　　）
A．更換燈泡無需斷開電源開關
B．家庭電路中裝有漏電保護器和空氣開關
C．用正在充電的手機接聽電話
D．大功率用電器同時插在同一排插上使用
9．（2分）如圖所示的電路中，電阻阻值R1＞R2。開關S閉合后，R1、R2兩端的電壓分別為U1、U2，通過R1、R2的電流分別為I1、I2。下列判斷正確的是（　　）

A．U1＞U2 B．U1＜U2 C．I1＝I2 D．I1＜I2
10．（2分）小明同學發現高壓鍋鍋蓋有個限壓閥，當鍋內氣壓過大時，蒸氣就頂起限壓閥。其能量轉化與下列沖程能量轉化相同的是（　?。?br /> A． B．
C． D．
11．（2分）如圖所示是某同學設計的壓力計電路原理圖。當閉合開關S，A板受到向下的壓力增大時，則（　?。?br />
A．電流表示數變小，電壓表示數變小
B．電流表示數變大，電壓表示數變大
C．電壓表示數與電流表示數之比變小
D．電壓表示數與電流表示數之比變大
12．（2分）固態、液態和氣態是物質常見的三種狀態。某物質通過放熱。吸熱在甲、乙、丙三種物態之間轉化，如圖所示。下列說法正確的是（　?。?br />
A．丙為固態，由甲到乙是汽化過程
B．乙為液態，由丙到甲是升華過程
C．乙為氣態，由乙到丙是液化過程
D．甲為固態，由甲到乙是熔化過程
13．（2分）如圖四個電路，要求閉合開關S，電流表A2只測量燈泡L2的電流，符合要求的是（　?。?br /> A． B．
C． D．
14．（2分）某興趣小組探究電流與電壓的關系，利用如圖甲所示的電路，R0的電阻為5Ω?；瑒?dòng)變阻器滑片P從A向B移動的過程中，R1的U﹣I圖像如圖乙所示，則（　?。?br />
A．電源電壓為6V
B．電阻R1的阻值15Ω
C．變阻器R2的最大阻值45Ω
D．電路總功率最大值3.6W
二、填空題：本題共6小題，每空1分，共12分。
15．（2分）小紅媽媽做飯時，不小心把一些干燥芝麻灑在地板上。小紅趕緊取出保鮮袋在毛衣上摩擦幾下，使保鮮袋帶有 　 　，接著使其靠近地上的芝麻，這樣就能吸引地上的芝麻，這說明了 　 　。
16．（2分）2022年11月29日23時08分，神舟十五號載人飛船成功發射，如圖所示。運載火箭用液態氫作燃料，主要原因是液態氫的 　 　大，液態氫燃燒時將化學能轉化為 　 　。

17．（2分）商店里有兩種容積相同的甲、乙電熱水器，甲標有“220V 1500W”，乙標有“220V 1000W”。乙正常工作時的電壓為 　 　V；從燒水快的角度考慮應選購 　 　電熱水器。
18．（2分）水吸熱升溫，這里的“熱”是指 　 ??；我們給自行車打氣時打氣筒會摩擦生熱，這里的“熱”是指 　 　。
19．（2分）一段導體兩端電壓為9V時，導體的電阻為10Ω；若導體兩端的電壓降為4.5V時，導體的電阻是 　 　Ω；若將此導體拉長后其電阻將會 　 　。
20．（2分）如圖所示，當S閉合，甲、乙兩表為電壓表時，兩表示數比U甲：U乙＝3：1；當s斷開，甲、乙兩表為電流表時，兩表示數之比I甲：I乙＝　 　，此時R1、R2消耗功率之比P1：P2＝　 　。

三、作圖題：本題共2小題，每小題2分，共4分。
21．（2分）根據實物圖，在方框內畫出相應的電路圖。

22．（2分）如圖a是一個插座帶開關的面板，圖b是面板內部的接線圖，請?jiān)趫D中將開關和插座正確連入電路。

四、簡答題：本題共1小題，共4分。
23．（4分）同學新家裝修，他和弟弟看到電工師傅接線時的做法如圖：火線、零線錯開位置剝線，接頭用銅絲螺線形纏繞，再用電工膠布包好。請你利用所學的物理知識從電學角度分別說明下列做法的用意：
（1）“螺線形纏繞”而不是簡單纏繞；
（2）“錯開位置剝線”。而不是布同一位置處剝線接線。
五、實驗題：本題共6小題，每空1分，共30分。
24．（5分）探究水在沸騰前后溫度變化的特點實驗中：
時間/min
1
2
3
4
5
6
7
8
9
水溫/℃
92
94

98
100
100
100
100
100
（1）組裝器材時，應按 　 　的順序安裝。
（2）每隔1min記錄一次溫度計的示數，數據如上表所示，第3min時溫度計示數如圖乙所示，為 　 　℃。
（3）分析數據可得，水沸騰時溫度變化情況是 　 　。
（4）停止加熱，觀察到水無法繼續沸騰，說明水沸騰時需要 　 　。
（5）某小組發現用帶孔紙片將燒杯蓋住可以減少熱散失，他們猜想“密封性越好熱散失越少”。于是他們用密封性好的橡膠塞塞住燒杯進行實驗，則下列情況不會出現的是 　 　。
A.可能存在爆裂的安全隱患
B.測得沸水溫度低于100℃
C.測得沸水溫度高于100℃
D.橡膠塞彈出類似做功沖程

25．（5分）用沙子和水探究“不同物質的吸熱能力”實驗中：

（1）除了圖中所示的器材以外，還需要的測量工具是 　 　、　 　。
（2）用火力相同的酒精燈對相同質量的沙子和水進行加熱，加熱相同時間后，比較 　 　變化可以判斷沙子和水吸熱能力的差異。
（3）小明根據數據繪制了溫度隨時間變化的圖像如圖乙所示，由此得出沙子的吸熱能力較 　 　。應用本實驗結論可以解釋沿海地區晝夜溫差比內陸地區 　 　的現象。
26．（4分）在探究電流通過導體時產生熱量的多少跟什么因素有關的實驗中，完全相同的密閉容器，里面密封著等量的空氣，通過觀察U形管中液面高度的變化來顯示容器內空氣溫度的變化，閉合開關前，U形管內液面相平。

（1）甲裝置可探究電流通過導體時產生熱量的多少跟 　 　有關。
（2）乙裝置實驗中，觀察U形管內液面，可得到左邊容器中導體產生的熱量 　 　。由此可知，其它條件相同時，　 　越大，導體產生的熱量越多。
（3）讓乙裝置冷卻到初始狀態，把右側并聯的兩根電阻絲R2、R3都放入容器中，接通電源一段時間后，發現乙裝置中 　 　側U形管內液面的高度差較大。
27．（4分）如圖是小明同學測量并聯電路中電流實驗中：

（1）連接電路時開關應 　 　。
（2）開始實驗前，檢查電路時發現電路連接有誤，若不糾正，實驗時會出現的現象是 　 　。
（3）撤掉導線b再閉合開關，電流表的示數如圖乙所示為 　 　A；若撤掉導線c并更換量程，閉合開關后電流表指針依舊指在相同位置，則通過L2的電流是 　 　A。
28．（5分）在測量小燈泡L和待測電阻Rx阻值的實驗中，小燈泡的額定電壓為2.5V。

（1）按圖甲連接電路后，閉合開關，移動滑片到某一位置，電壓表的示數如圖乙所示，此時燈泡兩端的電壓為 　 　V。要使燈泡正常發光，應將圖甲中滑動變阻器的滑片向 　 　端移動。
（2）繼續移動滑片，記下多組數據，并繪制成圖丙所示圖像。則燈泡正常發光時電阻為 　 　Ω。
（3）再用該燈泡和電壓表按圖丁所示連接，測未知電阻Rx的阻值。步驟如下：
①只閉合S0、S1，移動滑片，使電壓表示數為1.5V。
②保持滑動變阻器阻值不變，只閉合 　 　，電壓表示數為2.7V。
③Rx的阻值為 　 　Ω。
29．（7分）在探究“導體的電流與電阻關系”的實驗中，電源電壓恒定為6V，滑動變阻器上標有“40Ω 2A”，定值電阻R1＝5Ω、R2＝10Ω、R3＝15Ω、R4＝20Ω、R5＝25Ω。

（1）電路如圖甲所示，請用筆畫線代替導線將電路補充完整。
（2）用R1進行實驗，閉合開關后發現，無論怎樣移動滑片P，電流表和電壓表均沒有示數，故障原因可能是滑動變阻器 　 　。
（3）排除故障后，閉合開關并調節滑動變阻器到適當位置，記下此時的電流為0.4A。用R2替換R1后，閉合開關，滑動變阻器的滑片P應向 　 　移動，使電壓表的示數為 　 　V，記下此時的電流表示數。
（4）在用R5進行實驗時，無論怎樣移動滑動變阻器的滑片P，都無法完成實驗。利用現有器材，僅改進部分電路便可完成實驗，請?jiān)趫D乙中的虛線框內將改進后的電路補充完整。
（5）小勇根據所得數據繪出I﹣R圖像如圖丙，有同學質疑圖丙描點的曲線是否是反比例函數，因此將I﹣R圖像改為圖像如圖丁，其優點是 　 　。
六、計算題：本題共3小題，第30小題6分，第31小題7分，第32小題9分，共22分。
30．（6分）為了保護同學們的視力，教室內安裝了可調亮度的LED護眼燈，小明同學設計了一個模擬調光燈的電路，如圖所示，電源電壓恒為4.5V，燈泡標有“2.5V 0.4A”字樣（燈絲阻值不變），滑動變阻器標有“10Ω 1A”字樣，當燈泡正常發光時。求：
（1）燈泡的電阻；
（2）滑動變阻器兩端的電壓；
（3）滑動變阻器接入電路的阻值。

31．（7分）某物理興趣小組的同學，嘗試測算天然氣灶的效率，用該灶給4kg的水加熱6min，并繪制了水溫隨時間變化的圖像如圖。該過程消耗了0.06m3的天然氣，q天然氣＝3.2×107J/m3，c水＝4.2×103J/（kg?℃）。求：
（1）天然氣完全燃燒放出的熱量Q放；
（2）水升高的溫度；
（3）水吸收的熱量Q吸；
（4）天然氣灶的效率η。

32．（9分）助力“雙減”愛護雙眼，為了緩解眼睛疲勞，媽媽給小華購買了一款電加熱眼罩，如圖是電熱眼罩工作原理圖，可以實現“高、中、低”溫三個擋位的發熱控制，中溫?fù)醢l(fā)熱時，電壓為9V，功率為4.05W，中、低溫?fù)豕ぷ鲿r(shí)通過R1的電流之比為3：2。求：
（1）中溫?fù)豕ぷ?min時，電路中所消耗的電能；
（2）中溫?fù)豕ぷ鲿r(shí)，電路中的電流；
（3）電阻R2的阻值；
（4）高溫?fù)豕ぷ鲿r(shí)的總電流。


2022-2023學年福建省漳州市九年級（上）期末物理試卷（B卷）
參考答案與試題解析
一、選擇題：本題共14小題，每小題2分，共28分。在每小題給出的四個選項中，只有一項是符合題目要求的。
1．（2分）物理學中以安培為單位的物理量是（　?。?br /> A．電流 B．電壓 C．電阻 D．電功
【分析】電流的符號為I，電流的國際單位是安培（A）。
【解答】解：物理學中以安培為單位的物理量是電流。
故BCD錯誤，A正確。
故選：A。
【點評】物理學中各個物理量都有自己的符號和國際單位，不要將各符號和各單位相互混淆。
2．（2分）一個驗電器的兩個金屬箔片因帶電而張開，則這兩個金屬箔片一定（　?。?br />
A．帶正電 B．帶負電 C．帶異種電荷 D．帶同種電荷
【分析】解決此題要知道驗電器的工作原理是由于兩個金屬箔片帶同種電荷而相互排斥。
【解答】解：當用帶電體接觸金屬小球時，電荷通過金屬桿跑到兩個金屬箔片上，使其帶上同種電荷，所以兩個金屬箔片相互排斥而張開；
故選：D。
【點評】本題考查了驗電器的工作原理：同種電荷相互排斥。
3．（2分）下列家用電器中，利用電流熱效應工作的是（　?。?br /> A．電飯鍋 B．電風扇 C．電冰箱 D．電視機
【分析】要解答本題需掌握：電流的熱效應就是把電能轉化為內能。
【解答】解：洗衣機、電冰箱主要是把電能轉化為機械能；電視機主要是把電能轉化為聲能和光能。
只有電飯鍋是把電能轉化為內能，是利用電流的熱效應。
故選：A。
【點評】本題考查了電流的熱效應以及電能和其它形式能的相互轉化，是一道基礎題。
4．（2分）下列溫度符合實際的是（　?。?br /> A．人體的正常體溫約為42℃
B．人體感覺舒適的溫度約為42℃
C．洗熱水澡時水溫約為42℃
D．1標準大氣壓下水的沸點為42℃
【分析】結合對生活的了解和對溫度單位攝氏度的認識，選出符合實際的選項。
【解答】解：A．人體的正常體溫約為37℃，故A錯誤；
B．人體感覺舒適的溫度約為25℃，故B錯誤；
C．洗熱水澡時水溫約為42℃，故C正確；
D．1標準大氣壓下水的沸點為100℃，故D錯誤。
故選：C。
【點評】對物體長度、質量、溫度等進行估測，是初中物理的一項基本要求，平時結合所學知識對身邊的如：人高、教室高、一步長、步行速度、氣溫、體溫等等，多觀察多思考，必要時做出正確判斷。
5．（2分）二十四節氣體現了我國人民的智慧。下列四個節氣中所涉及的物態變化屬于液化的是（　?。?br /> A．立春——冰化成的水 B．白露——草上的露珠
C．霜降——枝頭上的霜 D．冬至——房檐上的冰
【分析】物質從固態到液態的過程叫做熔化，物質從液態變成固態的過程叫做凝固；物質從液態變?yōu)闅鈶B(tài)叫做汽化，物質從氣態變?yōu)橐簯B(tài)叫做液化；物質從固態直接變成氣態叫升華，物質從氣態直接變成固態叫凝華。
【解答】解：A．冰化成水是固態變液態的過程，是熔化現象，故A錯誤；
B．露珠是水蒸氣遇冷液化形成的小水滴，故B正確；
C．霜是水蒸氣遇冷直接凝華而成的，故C錯誤；
D．冰掛是液態的水遇冷凝固而成的，故D錯誤。
故選：B。
【點評】此題考查的是生活中的物態變化的判斷，這是中考必考的一個知識點，需要掌握。
6．（2分）下列實例中，通過做功方式改變內能的是（　?。?br /> A．熱水泡腳 B．摩擦生熱 C．冰敷降溫 D．爐火加熱
【分析】改變物體內能有兩種方式：做功和熱傳遞；做功實質是能量的轉化，熱傳遞實質是內能從一個物體轉移到另一個物體，或者是從一個物體的高溫部分傳到低溫部分。
【解答】解：A、熱水泡腳，內能發生了轉移，屬于通過熱傳遞的方式改變物體的內能，故A錯誤；
B、摩擦生熱，克服摩擦做功，屬于通過做功的方式改變物體的內能，故B正確；
C、冰敷降溫，內能發生了轉移，屬于通過熱傳遞的方式改變物體的內能，故C錯誤；
D、爐火加熱，內能發生了轉移，屬于通過熱傳遞的方式改變物體的內能，故D錯誤。
故選：B。
【點評】本題主要考查學生對：改變物體內能方法的了解和掌握，是一道基礎題。
7．（2分）小紅從冰箱的冷凍室中取出一冰塊放在杯中，經過一段較長時間后，冰發生了物態變化。下列四個圖像中能正確反映這塊冰的物態變化過程的是（　?。?br /> A． B．
C． D．
【分析】要解決此題需要掌握晶體的熔化過程的特點：知道晶體在熔化過程中吸熱，但溫度保持不變。
同時要知道冰的熔點是0℃，知道冰塊變成液態的過程是熔化過程。
【解答】解：杯中的冰塊全部變成了液態的過程是熔化過程。要知道冰是晶體，并且冰的熔點是0℃，所以冰在熔化過程保持0℃不變。
A、圖是晶體的熔化圖象，但熔點不是0℃，故A錯誤；
B、熔點是0℃，并且在熔化過程中溫度保持不變，故B正確；
C、D、由題知，開始冰溫度低于0℃，而C、D兩圖的開始溫度均是高于0℃，故C、D錯誤。
故選：B。
【點評】本題考查晶體熔化和凝固的圖象，關鍵是將課本知識內容記憶清楚，仔細分析即可。
8．（2分）生活中用電安全意識不可少，下列符合安全用電做法的是（　?。?br /> A．更換燈泡無需斷開電源開關
B．家庭電路中裝有漏電保護器和空氣開關
C．用正在充電的手機接聽電話
D．大功率用電器同時插在同一排插上使用
【分析】（1）更換燈泡、移動用電器之前必須斷開開關，防止發生觸電事故；
（2）漏電保護器跳閘是因?yàn)榛鹁€與零線電流不同；空氣開關“跳閘”的原因：一是短路，二是用電器總功率過大，三是用電器漏電，家庭電路中電流過大時，空氣開關會切斷電路；
（3）手機在進行充電時上網或通話，若充電器或電池不合格，有發生爆炸的可能，會對人體造成損傷；
（4）家庭電路電壓不變，使用多個大功率用電器時總功率過大，會使總電流過大，燒壞插座。
【解答】解：
A、更換燈泡、搬動電器時容易碰到金屬部分，切斷電源可以保證金屬部分不帶電，故A不符合安全用電常識；
B、家庭電路安裝漏電保護器是防止漏電而采取的安全措施，空氣開關是為了防止電路中的電流過大而采取的安全措施，故B符合安全用電常識；
C、手機充電時接聽電話，若充電器或電池不合格，有發生爆炸的可能，所以充電時不要接打電話，故C不符合安全用電常識；
D、若多個大功率用電器同時使用一個插座，會使總電流過大而燒壞插座，所以多個大功率用電器不能同時使用一個插座，故D不符合安全用電常識。
故選：B。
【點評】此題考查了學生對安全用電知識的了解與掌握，平時學習時多了解、積累，加強安全意識，不能違反。
9．（2分）如圖所示的電路中，電阻阻值R1＞R2。開關S閉合后，R1、R2兩端的電壓分別為U1、U2，通過R1、R2的電流分別為I1、I2。下列判斷正確的是（　?。?br />
A．U1＞U2 B．U1＜U2 C．I1＝I2 D．I1＜I2
【分析】（1）根據并聯電路電壓規律可得出電阻R1、R2兩端的電壓的大小關系；
（2）根據歐姆定律分析通過兩電阻的電流大小關系。
【解答】解：AB、由并聯電路的電壓特點可知，R1、R2兩端的電壓都等于電源電壓，即U1＝U2＝U，故AB錯誤；
CD、由歐姆定律可知，電壓相同時，電阻越大，電流越小，因?yàn)殡娮枳柚礡1＞R2，所以通過R1的電流I1小于通過R2的電流I2，即I1＜I2，故C錯誤、D正確。
故選：D。
【點評】本題考查并聯電路的特點和歐姆定律的應用，難度不大。

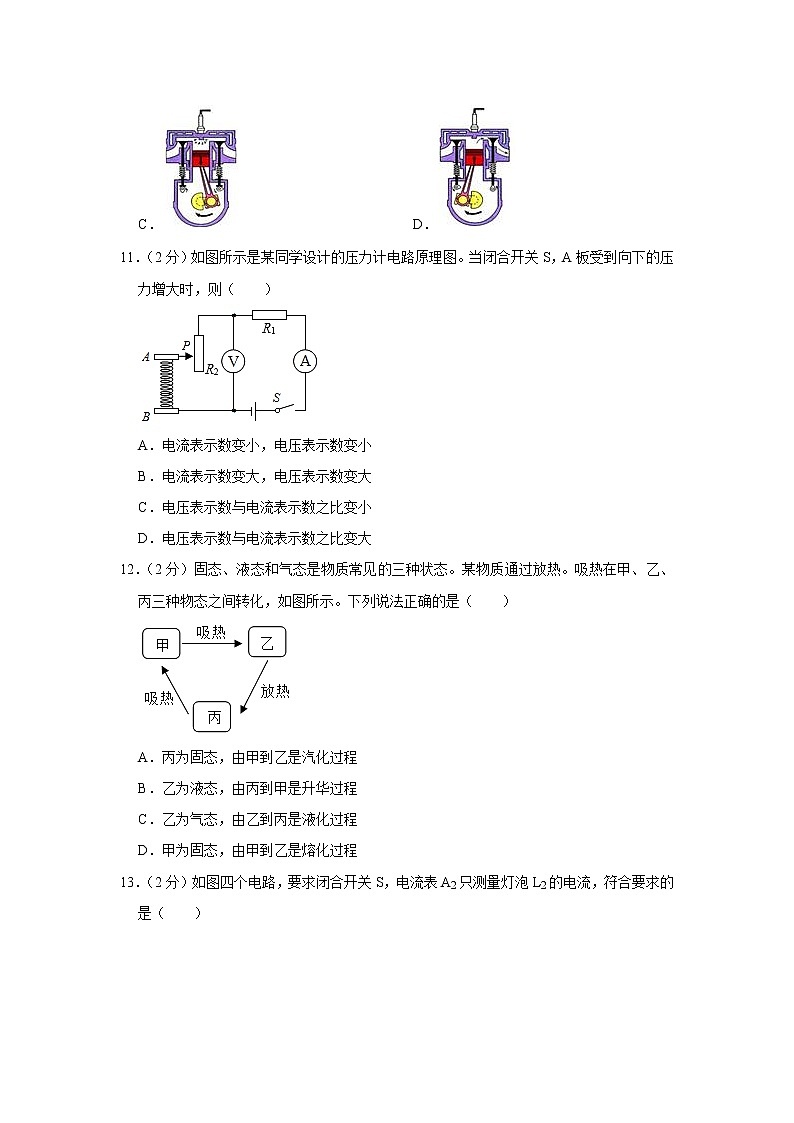

10．（2分）小明同學發現高壓鍋鍋蓋有個限壓閥，當鍋內氣壓過大時，蒸氣就頂起限壓閥。其能量轉化與下列沖程能量轉化相同的是（　?。?br /> A． B．
C． D．
【分析】做功可以改變物體的內能，當對物體做功時，機械能轉化為內能，當物體對外做功時，內能轉化為機械能。
【解答】解：高壓鍋限壓閥被水蒸氣頂起，是水蒸氣對閥門做功的結果，因此這時水蒸氣的內能轉化為壺蓋的機械能；
A是壓縮沖程，壓縮沖程活塞向上運動，壓縮燃料混合物對其做功，使氣缸內的氣體的內能增加，溫度升高，因此是將機械能轉化為內能；
B是吸氣沖程，沒有能量的轉化；
C是做功沖程，內能轉化為機械能；
D是排氣沖程，沒有能量的轉化。
故選：C。
【點評】本題考查了能量的轉化和內燃機的工作過程，屬于基礎題。
11．（2分）如圖所示是某同學設計的壓力計電路原理圖。當閉合開關S，A板受到向下的壓力增大時，則（　?。?br />
A．電流表示數變小，電壓表示數變小
B．電流表示數變大，電壓表示數變大
C．電壓表示數與電流表示數之比變小
D．電壓表示數與電流表示數之比變大
【分析】由電路圖可知，R1、R2串聯，電壓表測滑動變阻器兩端的電壓，電流表測電路中的電流。
根據壓力的變化判斷滑動變阻器接入電路中電阻的變化，根據歐姆定律可知電路中電流的變化和定值電阻兩端的電壓變化，根據串聯電路的電壓特點可知滑動變阻器兩端的電壓變化；
根據R＝分析電壓表的示數與電流表的示數的比值的變化。
【解答】解：由電路圖可知，R1、R2串聯，電壓表測滑動變阻器兩端的電壓，電流表測電路中的電流；
當閉合開關S，A板上受到的壓力F增大時，滑片下移，R2接入電路的電阻變大，電路中的總電阻變大，由I＝可知，電路中的電流變小，即電流表的示數變?。?br /> 由U＝IR可知，定值電阻R1兩端的電壓變小，因串聯電路總電壓等于各部分電壓之和，所以，滑動變阻器兩端的電壓變大，即電壓表的示數變大；
根據R＝可知，電壓表的示數與電流表的示數的比值為滑動變阻器接入電路中的電阻，所以電壓表的示數與電流表的示數的比值變大；
綜上所述，D正確。
故選：D。
【點評】本題考查了學生對滑動變阻器的變阻原理、歐姆定律的掌握和運用，分析電路圖，確認電路的連接方式是突破口，確認電壓表的測量對象是關鍵。
12．（2分）固態、液態和氣態是物質常見的三種狀態。某物質通過放熱。吸熱在甲、乙、丙三種物態之間轉化，如圖所示。下列說法正確的是（　?。?br />
A．丙為固態，由甲到乙是汽化過程
B．乙為液態，由丙到甲是升華過程
C．乙為氣態，由乙到丙是液化過程
D．甲為固態，由甲到乙是熔化過程
【分析】（1）自然界中常見的物質因其存在的形式不同，可以分為三種狀態：固態、液態和氣態；
（2）物質由固態變?yōu)橐簯B(tài)的過程叫熔化；物質由液態變?yōu)楣虘B(tài)的過程叫凝固；物質由液態變?yōu)闅鈶B(tài)的過程叫汽化；物質由氣態變?yōu)橐簯B(tài)的過程叫液化；物質由固態變?yōu)闅鈶B(tài)的過程叫做升華；物質由氣態變?yōu)楣虘B(tài)的過程叫做凝華。
（3）熔化、汽化、升華吸熱，凝固、液化、凝華是放熱的。
【解答】解：由圖知：丙到甲吸熱，甲到乙吸熱，所以丙為固態，甲為液態，乙為氣態；甲到乙是汽化過程，需要吸熱；乙到丙是凝華，會放出熱量；丙到甲是熔化，需要吸收熱量，故A正確，BCD錯誤。
故選：A。
【點評】此題考查了物態變化的推斷，確定丙的狀態是解答此題的關鍵。
13．（2分）如圖四個電路，要求閉合開關S，電流表A2只測量燈泡L2的電流，符合要求的是（　?。?br /> A． B．
C． D．
【分析】電流表的電阻較小，在電路中相當于導線；電壓表的電阻較大，在電路中相當于開路。據此先分析電路圖確定兩燈的連接方式，再確定電流表的位置，找出符合題意的選項。
【解答】解：
A、由圖知，開關閉合后，兩燈并聯，電流表A2串聯在干路上，測量干路中電流，故A不符合題意；
B、由圖知，開關閉合后，兩燈串聯，電流表A2串聯在電路中，既測量L2中電流，也測量L1中電流，故B不符合題意；
C、由圖知，開關閉合后，兩燈并聯，電流表A1串聯在干路上，電流表A2串聯在燈L2支路上，測量L2中電流，故C符合題意；
D、由圖知，開關閉合后，燈L1被電流表A2短路，雖然電流表A2與燈泡L2串聯，但由于其兩端并聯了一根導線，因此A2與燈泡L2也被短路了，由此可知電流表A2不能測量L2的電流，故D不符合題意。
故選：C。
【點評】本題考查了電路圖的分析、電流表在電路中位置的判斷，關鍵是知道：電流表的電阻較小，在電路中相當于導線；電壓表的電阻較大，在電路中相當于開路。
14．（2分）某興趣小組探究電流與電壓的關系，利用如圖甲所示的電路，R0的電阻為5Ω?；瑒?dòng)變阻器滑片P從A向B移動的過程中，R1的U﹣I圖像如圖乙所示，則（　?。?br />
A．電源電壓為6V
B．電阻R1的阻值15Ω
C．變阻器R2的最大阻值45Ω
D．電路總功率最大值3.6W
【分析】由圖可知，該電路為R0、R1和變阻器R2的串聯電路，電流表測電路中的電流，電壓表測R1兩端的電壓；
（1）滑片P在A端時，當滑動變阻器接入電路阻值為0Ω時，電路中的電流最大，由圖乙可知此時最大電流和對應的R1兩端的電壓，根據歐姆定律和串聯電路的特點求出電源電壓；根據I＝可求出R1的阻值；利用P＝UI即可求出電路最大功率；
（2）滑片P在B端時，滑動變阻器接入電路的阻值最大時，電路中的電流最小，由圖乙可知最小電流，根據歐姆定律和串聯電路的電阻特點可求出滑動變阻器的最大阻值。
【解答】解：由圖可知，該電路為R0、R1和變阻器R2的串聯電路，電流表測電路中的電流，電壓表測R1兩端的電壓；
A、滑片P在A端時，當滑動變阻器接入電路阻值為0Ω時，根據I＝可知電路中的電流最大，
由圖乙可知，最大電流為0.6A，此時電壓表示數為6V，
則根據I＝可得R0的兩端的電壓為：U0＝I大R0＝0.6A×5Ω＝3V，
所以，根據串聯電路的總電壓等于各用電器兩端的電壓之和可得電源電壓為：
U＝U1+U0＝6V+3V＝9V，故A錯誤；
B、根據I＝可得R1的阻值為：R1＝＝＝10Ω，故B錯誤；
C、滑片P在B端時，滑動變阻器接入電路的阻值最大時，電路中的電流最小，
由圖乙可知，最小電流為0.15A，根據I＝可得總電阻為：R＝＝＝60Ω；
則根據串聯電路的總電阻等于各用電器電阻之和可得滑動變阻器的最大阻值為：
R2＝R﹣R1﹣R0＝60Ω﹣10Ω﹣5Ω＝45Ω，故C正確；
D、該電路最大功率為：P大＝UI大＝9V×0.6A＝5.4W，故D錯誤。
故選：C。
【點評】本題考查了對歐姆定律和電功率計算公式的應用，從圖乙中讀取相關數據進行計算是解題的關鍵。
二、填空題：本題共6小題，每空1分，共12分。
15．（2分）小紅媽媽做飯時，不小心把一些干燥芝麻灑在地板上。小紅趕緊取出保鮮袋在毛衣上摩擦幾下，使保鮮袋帶有 　電荷　，接著使其靠近地上的芝麻，這樣就能吸引地上的芝麻，這說明了 　帶電體能吸引輕小物體　。
【分析】（1）摩擦能使兩個物體帶上異種電荷；
（2）帶電體具有吸引輕小物體的性質。
【解答】解：保鮮袋在毛衣上摩擦幾下，使保鮮袋帶有 電荷；吸引地上的芝麻，這說明了帶電體能吸引輕小物體。
故答案為：電荷；帶電體能吸引輕小物體。
【點評】本題考查摩擦起電及電荷的性質，屬于基礎知識的應用。
16．（2分）2022年11月29日23時08分，神舟十五號載人飛船成功發射，如圖所示。運載火箭用液態氫作燃料，主要原因是液態氫的 　熱值　大，液態氫燃燒時將化學能轉化為 　內能　。

【分析】熱值是燃料的一種特性，質量相同的不同燃料在完全燃燒時，熱值越大，釋放出的熱量越多，在選擇火箭燃料時首先應該考慮燃料熱值的大?。?br /> 燃料燃燒過程是化學能轉化為內能，推動火箭做功是內能轉化為機械能。
【解答】解：箭采用液態氫作為火箭的燃料，原因是液態氫具有較高的熱值，完全燃燒相同質量的液態氫和其它燃料相比，液態氫可以釋放出更多的熱量；
燃料燃燒是一種化學變化，將化學能轉化為內能，推動火箭做功是內能轉化為機械能。
故答案為：熱值；內能。
【點評】本題考查了熱值的應用、能量的轉化，屬于基礎知識，要熟記。
17．（2分）商店里有兩種容積相同的甲、乙電熱水器，甲標有“220V 1500W”，乙標有“220V 1000W”。乙正常工作時的電壓為 　220　V；從燒水快的角度考慮應選購 　甲　電熱水器。
【分析】根據用電器的額定電壓分析其正常工作時的電壓；電熱水器的額定功率越大，正常工作時，相同時間內產生的熱量越多。
【解答】解：乙標有“220V 1000W”，乙的額定電壓為220V，則乙正常工作時的電壓為220V；
甲標有“220V 1500W”，甲的額定功率大于乙的額定功率，都正常工作時，相同時間內甲消耗的電能多，甲產生的熱量多，燒水更快一些，故選甲。
故答案為：220；甲。
【點評】本題考查了用電器的額定電壓、電功率大小的應用，屬于基礎題。
18．（2分）水吸熱升溫，這里的“熱”是指 　熱量?。晃覀兘o自行車打氣時打氣筒會摩擦生熱，這里的“熱”是指 　內能　。
【分析】物理中的“熱”有三種含義：溫度、熱量、內能。吸收熱量，溫度升高，其中的熱指熱量；摩擦生熱其中的熱指內能。
【解答】解：水吸熱升溫是熱傳遞過程中吸收熱量溫度升高，這里的“熱”是指熱量。
摩擦生熱是機械能轉化為內能，這里的“熱”是指內能。
故答案為：熱量；內能。
【點評】同一個“熱”字，表示不同的含義，具體表示什么含義要明確語句表示的意思。
19．（2分）一段導體兩端電壓為9V時，導體的電阻為10Ω；若導體兩端的電壓降為4.5V時，導體的電阻是 　10　Ω；若將此導體拉長后其電阻將會 　變大　。
【分析】導體的電阻是導體阻礙電流的性質，它跟導體的長度、橫截面積和材料有關，與導體的兩端電壓無關。
【解答】解：由于導體的電阻是導體阻礙電流的性質，與導體的兩端電壓無關，當導體兩端的電壓為0V時，導體的電阻不變?yōu)?0Ω；
如果將它拉長后，由于它的長度變長，橫截面積變小，所以導體的電阻變大。
故答案為：10；變大。
【點評】本題考查了影響電阻的因素，關鍵是知道影響導體電阻的因素，知道導體的電阻是導體阻礙電流的性質。
20．（2分）如圖所示，當S閉合，甲、乙兩表為電壓表時，兩表示數比U甲：U乙＝3：1；當s斷開，甲、乙兩表為電流表時，兩表示數之比I甲：I乙＝　2：3　，此時R1、R2消耗功率之比P1：P2＝　1：2　。

【分析】當S閉合，甲、乙兩表為電壓表時，兩電阻串聯在電路中，根據串聯電路特點可計算其電阻之比。當s斷開，甲、乙兩表為電流表時，兩電阻并聯在電路中，根據歐姆定律可計算電流和電功率之比。
【解答】解：當S閉合，兩電阻串聯在電路中，

當s斷開，兩電阻并聯在電路中，




故答案為：2：3，1：2。
【點評】本題考查學生綜合運用歐姆定律和電功率公式的能力，能對具體的電路做出正確的分析和判斷。
三、作圖題：本題共2小題，每小題2分，共4分。
21．（2分）根據實物圖，在方框內畫出相應的電路圖。

【分析】根據實物圖分析電路的連接情況，再畫出對應的電路圖。
【解答】解：由實物圖知，兩燈并聯，開關在干路上，電路圖如圖所示：
。
【點評】本題考查根據實物圖畫電路圖，正確分析電路的連接方式是關鍵。
22．（2分）如圖a是一個插座帶開關的面板，圖b是面板內部的接線圖，請?jiān)趫D中將開關和插座正確連入電路。

【分析】三孔插座的接法：上孔接地線、左孔接零線、右孔接火線。開關控制用電器或插座時，應接在火線上。
【解答】解：開關應控制插座的火線，再接插座的右孔，插座的上孔接地線、左孔接零線，如圖所示：

【點評】掌握家庭電路開關、三孔插座的接法，搞清二者的控制關系，注重將物理知識聯系生活實際。
四、簡答題：本題共1小題，共4分。
23．（4分）同學新家裝修，他和弟弟看到電工師傅接線時的做法如圖：火線、零線錯開位置剝線，接頭用銅絲螺線形纏繞，再用電工膠布包好。請你利用所學的物理知識從電學角度分別說明下列做法的用意：
（1）“螺線形纏繞”而不是簡單纏繞；
（2）“錯開位置剝線”。而不是布同一位置處剝線接線。
【分析】（1）導體的電阻與導體的材料、長度、橫截面積和溫度有關；“螺線形纏繞”可以使該處更牢固，避免接線處局部發熱引發安全事故；
（2）“錯開位置剝線”可以避免發生短路現象。
【解答】答：（1）因?yàn)槁菥€形纏繞，可以增大接線處的橫截面積，減小電阻，由Q＝I2Rt可知，通電時間、電流相同時，電阻越小，發熱量越少；
（2）因?yàn)榻泳€處發熱，容易造成膠布脫落，若未錯開位置剝線容易造成短路，短路時電路中的非常大，根據Q＝I2Rt可知，導線中產生的熱量非常多，會引起火災。
【點評】本題考查電阻的影響因素、電路的狀態以及焦耳定律的應用，是一道綜合題，難度不大。
五、實驗題：本題共6小題，每空1分，共30分。
24．（5分）探究水在沸騰前后溫度變化的特點實驗中：
時間/min
1
2
3
4
5
6
7
8
9
水溫/℃
92
94

98
100
100
100
100
100
（1）組裝器材時，應按 　自下而上　的順序安裝。
（2）每隔1min記錄一次溫度計的示數，數據如上表所示，第3min時溫度計示數如圖乙所示，為 　96　℃。
（3）分析數據可得，水沸騰時溫度變化情況是 　保持不變　。
（4）停止加熱，觀察到水無法繼續沸騰，說明水沸騰時需要 　吸熱　。
（5）某小組發現用帶孔紙片將燒杯蓋住可以減少熱散失，他們猜想“密封性越好熱散失越少”。于是他們用密封性好的橡膠塞塞住燒杯進行實驗，則下列情況不會出現的是 　B　。
A.可能存在爆裂的安全隱患
B.測得沸水溫度低于100℃
C.測得沸水溫度高于100℃
D.橡膠塞彈出類似做功沖程

【分析】（1）實驗時，需用酒精燈的外焰加熱，所以要調整好鐵圈的高度，然后根據溫度計的使用規則固定好其位置；
（2）看清溫度計的量程和分度值，而后讀出示數；
（3）根據表格中溫度的變化分析；
（4）水沸騰時需要吸收熱量；
（5）液體表面的大氣壓變大，液體的沸點升高。
【解答】解：（1）因要用酒精燈的外焰加熱，故組裝器材時應自下而上，即應先固定圖甲中的B；
（2）第3min時溫度計示數如圖乙所示，溫度計分度值為1℃，示數為96℃；
（3）根據表中數據可知，5至9分鐘，水沸騰，溫度保持不變；
（4）水沸騰后，繼續加熱，水繼續沸騰。水沸騰后停止加熱，觀察到水無法繼續沸騰，說明水沸騰時需要吸熱；
（5）液體表面的大氣壓變大，液體的沸點升高，用密封性好的橡膠塞塞住燒杯時，燒杯內的液體的沸點會升高，沸水溫度高于100℃，燒杯內的氣壓會增大，可能存在爆裂的安全隱患，橡膠塞彈出類似做功沖程，內能轉化為機械能，故選：B。
故答案為：（1）自下而上；（ 2）96；（3）保持不變；（4）吸熱；（5）B。
【點評】本題是探究水的沸騰實驗，涉及到水的沸點、器材的條件、水的沸騰特點，難度不大。
25．（5分）用沙子和水探究“不同物質的吸熱能力”實驗中：

（1）除了圖中所示的器材以外，還需要的測量工具是 　天平　、　秒表　。
（2）用火力相同的酒精燈對相同質量的沙子和水進行加熱，加熱相同時間后，比較 　溫度　變化可以判斷沙子和水吸熱能力的差異。
（3）小明根據數據繪制了溫度隨時間變化的圖像如圖乙所示，由此得出沙子的吸熱能力較 　小　。應用本實驗結論可以解釋沿海地區晝夜溫差比內陸地區 　小　的現象。
【分析】（1）（2）我們使用相同的酒精燈通過加熱時間的長短來比較吸熱多少，這種方法叫轉換法；比較物質吸熱能力的2種方法：使相同質量的不同物質升高相同的溫度，比較吸收的熱量（即比較加熱時間），吸收熱量多的吸熱能力強；或使相同質量的不同物質吸收相同的熱量（即加熱相同的時間），比較溫度的變化，溫度變化小的吸熱能力強；
（3）根據作圖法回答；由水的比熱容大分析。
【解答】解：（1）根據比較不同物質吸熱能力的方法，要控制不同物質的質量相同，除了圖中所示的器材以外，還需要的測量工具是天平；根據轉換法，使用相同的酒精燈通過加熱時間的長短來比較吸熱多少，這種方法叫轉換法，故還用到秒表；
（2）用火力相同的酒精燈對相同質量的沙子和水進行加熱，加熱相同時間，吸熱相同，比較溫度變化可以判斷沙子和水吸熱能力的差異；
（3）根據下圖可知，質量相同的水和沙子加熱相同時間，沙子升溫快，由此得出沙子的吸熱能力較??；沿海地區和內陸地區在同樣吸熱或放熱的條件下，因水的比熱容大，故沿海地區晝夜溫差比內陸地區小。


故答案為：（1）天平；秒表；（2）溫度；（3）?。恍?。
【點評】本題比較不同物質的吸熱能力，考查控制變量法、轉換法的應用和比較吸熱能力的方法和水的比熱容的運用，為熱學中的重要實驗。
26．（4分）在探究電流通過導體時產生熱量的多少跟什么因素有關的實驗中，完全相同的密閉容器，里面密封著等量的空氣，通過觀察U形管中液面高度的變化來顯示容器內空氣溫度的變化，閉合開關前，U形管內液面相平。

（1）甲裝置可探究電流通過導體時產生熱量的多少跟 　電阻大小　有關。
（2）乙裝置實驗中，觀察U形管內液面，可得到左邊容器中導體產生的熱量 　較多　。由此可知，其它條件相同時，　電流　越大，導體產生的熱量越多。
（3）讓乙裝置冷卻到初始狀態，把右側并聯的兩根電阻絲R2、R3都放入容器中，接通電源一段時間后，發現乙裝置中 　左　側U形管內液面的高度差較大。
【分析】（1）電流通過導體產生的熱量與通過的電流、導體的電阻和通電時間有關，研究與其中一個因素的關系時，要控制另外兩個因素不變，結合串聯電路電流的規律分析；
（2）電阻絲產生的熱量不易直接觀察，可給等質量的空氣加熱，氣體吸熱越多，氣體膨脹程度越大，U形管內的液面高度差越大，采用了轉換法。
分析乙裝置電路的連接，根據串聯和并聯電路電流的規律判斷通過R2的電流與通過R1的電流大小關系，根據轉換法及串聯和并聯電路電流的規律分析；（3）根據并聯電阻的規律結合Q＝I2Rt及轉換法分析回答。
【解答】解：（1）甲裝置中兩電阻串聯，通過兩電阻絲的電流和通電時間相同，兩電阻絲阻值不同，故可探究電流通過導體時產生熱量的多少跟電阻大小有關；
（2）乙裝置實驗中，R2與R3并聯后再與R1串聯，而容器內兩電阻值相同，根據串聯和并聯電路電流的規律，通過R2的電流小于通過R1的電流，因左側U形管內液面高度差較大，根據轉換法，可知左邊容器中電阻絲產生的熱量較大，由此可知，其它條件相同時，電流越大，導體產生的熱量越多；
（3）讓乙裝置冷卻到初始狀態，把右側并聯的兩根電阻絲R2、R3都放入容器中，因并聯電阻R23小于5Ω，而R1＝5Ω，根據Q＝I2Rt，通過容器內電阻的電流和通電時間都相同，接通電源一段時間后，R1產生的熱量多，故發現乙裝置中左側U形管內液面的高度差較大。
故答案為：
（1）電阻大?。唬?）較多；電流；（3）左。
【點評】本題探究“導體產生的熱量與什么因素有關”，考查控制變量法、轉換法、串聯和并聯電路的規律及焦耳定律的運用。
27．（4分）如圖是小明同學測量并聯電路中電流實驗中：

（1）連接電路時開關應 　斷開　。
（2）開始實驗前，檢查電路時發現電路連接有誤，若不糾正，實驗時會出現的現象是 　電流表無示數　。
（3）撤掉導線b再閉合開關，電流表的示數如圖乙所示為 　0.14　A；若撤掉導線c并更換量程，閉合開關后電流表指針依舊指在相同位置，則通過L2的電流是 　0.56　A。
【分析】（1）為了保護電路，連接電路過程中應斷開開關；
（2）分析電路的連接情況，判斷電路故障；
（3）根據并聯電路中干路電流等于各支路電流之和分析。
【解答】解：（1）為了保護電路，連接電路時開關應斷開；
（2）由圖可知，電流表被短路，若不糾正，實驗時會出現的現象是電流表無示數；
（3）由圖可知，撤掉導線b再閉合開關時，電流表測量燈L1的電流，量程是0～0.6A，分度值為0.02A，示數為0.14A；
若撤掉導線c，電流表測量干路電流，量程為0～3A，分度值為0.1A，示數為0.7A，因?yàn)椴⒙?lián)電路中干路電流等于各支路電流之和，所以通過L2的電流是I2＝I﹣I1＝0.7A﹣0.14A＝0.56A。
故答案為：（1）斷開（2）電流表無示數（ 3）0.14；0.56。
【點評】本題考查了電流表的使用和讀數、開關的使用、并聯電路的電流特點，難度不大。
28．（5分）在測量小燈泡L和待測電阻Rx阻值的實驗中，小燈泡的額定電壓為2.5V。

（1）按圖甲連接電路后，閉合開關，移動滑片到某一位置，電壓表的示數如圖乙所示，此時燈泡兩端的電壓為 　1.8　V。要使燈泡正常發光，應將圖甲中滑動變阻器的滑片向 　B　端移動。
（2）繼續移動滑片，記下多組數據，并繪制成圖丙所示圖像。則燈泡正常發光時電阻為 　10　Ω。
（3）再用該燈泡和電壓表按圖丁所示連接，測未知電阻Rx的阻值。步驟如下：
①只閉合S0、S1，移動滑片，使電壓表示數為1.5V。
②保持滑動變阻器阻值不變，只閉合 　S2　，電壓表示數為2.7V。
③Rx的阻值為 　6　Ω。
【分析】（1）根據電壓表選用量程確定分度值讀數，比較電壓表示數與燈泡額定電壓大小，根據串聯電路電壓規律和分壓原理確定滑動變阻器滑片移動方向；
（2）根據圖丙確定燈泡額定電壓對應的額定電流，利用R＝求出燈泡正常發光時的電阻；
（3）①只閉合S0、S1，分析電路的連接及電壓表測量的電壓，由圖丙可知燈泡的電流；
②控制變阻器的滑片位置不動，通過開關的轉換，使電壓表測L與待測電阻兩端的電壓，記下電壓表的示數，因此時電路的連接關系沒有改變，各電阻的大小和電壓不變，根據串聯電路電壓的規律可知待測電阻兩端的電壓；因電路的電流保持不變，由串聯電路電流的規律和歐姆定律得出出Rx的阻值。
【解答】解：（1）閉合開關，移動滑片到某一位置，電壓表的示數如圖乙所示，電壓表選用小量程，分度值0.1V，其示數為1.8V，小于燈泡額定電壓2.5V，要使燈泡正常發光，應增大燈泡兩端的電壓，根據串聯電路電壓規律，應減小滑動變阻器兩端的電壓，根據分壓原理，應減小滑動變阻器接入電路的阻值，故應將圖甲中滑動變阻器的滑片向B端移動；
（2）由圖丙可知，當燈泡兩端電壓為2.5V時，通過燈泡的額定電流為0.25A，則燈泡正常發光時電阻為：
R＝＝＝10Ω；
（3）實驗步驟：
①只閉合S0、只閉合S0、S1，移動滑片，使電壓表示數為1.5V；
②保持滑動變阻器阻值不變，只閉合S2，電壓表示數為2.7V；
③在步驟①中，燈與待測電阻串聯后再和滑動變阻器串聯，電壓表測燈泡兩端的電壓；移動滑片，使電壓表示數為1.5V，由圖丙可知燈泡的電流為0.2A；
在步驟②中，燈與待測電阻串聯后再和滑動變阻器仍串聯，電壓表測L與待測電阻兩端的電壓，因此電路的連接關系沒有改變，各電阻的大小和電壓不變，根據串聯電路電壓的規律，待測電阻的電壓為：
Ux＝2.7V﹣1.5V＝1.2V；
因兩次操作中電路的電流保持不變，由串聯電路電流的規律，根據歐姆定律可知，Rx的阻值為；
Rx＝＝＝6Ω。
故答案為：（1）1.8；B；（2）10；（3）②S2；③6。
【點評】本題測量小燈泡L和待測電阻Rx阻值的實驗，考查了電壓表讀數、實驗操作、電阻的計算及設計實驗方案測電阻的能力。
29．（7分）在探究“導體的電流與電阻關系”的實驗中，電源電壓恒定為6V，滑動變阻器上標有“40Ω 2A”，定值電阻R1＝5Ω、R2＝10Ω、R3＝15Ω、R4＝20Ω、R5＝25Ω。

（1）電路如圖甲所示，請用筆畫線代替導線將電路補充完整。
（2）用R1進行實驗，閉合開關后發現，無論怎樣移動滑片P，電流表和電壓表均沒有示數，故障原因可能是滑動變阻器 　斷路　。
（3）排除故障后，閉合開關并調節滑動變阻器到適當位置，記下此時的電流為0.4A。用R2替換R1后，閉合開關，滑動變阻器的滑片P應向 　右　移動，使電壓表的示數為 　2　V，記下此時的電流表示數。
（4）在用R5進行實驗時，無論怎樣移動滑動變阻器的滑片P，都無法完成實驗。利用現有器材，僅改進部分電路便可完成實驗，請?jiān)趫D乙中的虛線框內將改進后的電路補充完整。
（5）小勇根據所得數據繪出I﹣R圖像如圖丙，有同學質疑圖丙描點的曲線是否是反比例函數，因此將I﹣R圖像改為圖像如圖丁，其優點是 　更容易直觀得到I與R的關系　。
【分析】（1）根據滑動變阻器要串聯在被控制電路中，連接時要“一上一下”進行連接即可；
（2）閉合開關后發現，無論怎樣移動滑片P，電流表沒有示數，說明電路斷路，電壓表沒有示數，說明電壓表的正負接線柱沒有與電源兩極相通，故障原因可能是滑動變阻器斷路；
（3）R1＝5Ω，當電流為0.4A時由歐姆定律可得到其兩端的電壓數值；用R2替換R1后，閉合開關，由于R2大于R1，由串聯分壓知定值電阻兩端電壓變大，由串聯電壓規律知滑動變阻器兩端電壓變小，為使電壓表示數不變，需要增大變阻器兩端電壓，根據串聯分壓知要增大變阻器連接電路的電阻。
（4）根據串聯電路電壓規律得到變阻器兩端電壓，由歐姆定律得到當R5接入電路時的電路電流，再由歐姆定律得到變阻器需要接入電路的電阻從而判斷電路不能完成的原因，根據串聯后電阻變大的特點重新設計實驗；
（5）在圖像中過原點的斜直線代表正比例函數，由電流與電阻的倒數成正比可推出電流與電阻成反比。
【解答】解：（1）滑動變阻器要串聯在被控制電路中，連接時要“一上一下”，據此進行連接，完整電路如下圖所示：
；
（2）閉合開關后發現，無論怎樣移動滑片P，電流表沒有示數，說明電路斷路，電壓表沒有示數，說明電壓表的正負接線柱沒有與電源兩極相通，故障原因可能是滑動變阻器斷路；
（3）R1＝5Ω，當電流為0.4A時由U＝IR知其兩端的電壓為2V；用R2替換R1后，閉合開關，由于R2大于R1，由串聯分壓知定值電阻兩端電壓變大，由串聯電壓規律知滑動變阻器兩端電壓變小，為使電壓表示數保持2V不變，需要增大變阻器兩端電壓，根據串聯分壓知要增大變阻器連接電路的電阻，故滑片P需向右移動。
（4）電源電壓U＝6V，定值電阻兩端電壓UR＝2V保持不變，則變阻器兩端的電壓UP＝U﹣UR＝6V﹣2V＝4V；當R5接入電路時，電路電流I＝＝，變阻器需要接入電路的電阻RP＝＝50Ω，而變阻器的最大電阻為40Ω，故此時無論如何移動滑動變阻器的滑片P，都無法完成實驗。已知R2＝10Ω，R2與變阻器最大阻值串聯后的等效電阻為10Ω+40Ω＝50Ω，故當定值電阻R2與滑動變阻器串聯后的等效電阻可以滿足R5兩端電壓保持2V不變，據此設計電路如下圖所示
；
（5）在圖像中過原點的斜直線代表正比例函數，由電流與電阻的倒數成正比可推出電流與電阻成反比，更容易直觀得到I與R的關系。
故答案為：（1）；（2）斷路；（3）右；2；（4）；（5）更容易直觀得到I與R的關系。
【點評】本題考查導體中的電流與電阻的關系，要掌握電路的連接、電路故障的分析、更換電阻后的操作、電路設計和圖像分析。
六、計算題：本題共3小題，第30小題6分，第31小題7分，第32小題9分，共22分。
30．（6分）為了保護同學們的視力，教室內安裝了可調亮度的LED護眼燈，小明同學設計了一個模擬調光燈的電路，如圖所示，電源電壓恒為4.5V，燈泡標有“2.5V 0.4A”字樣（燈絲阻值不變），滑動變阻器標有“10Ω 1A”字樣，當燈泡正常發光時。求：
（1）燈泡的電阻；
（2）滑動變阻器兩端的電壓；
（3）滑動變阻器接入電路的阻值。

【分析】（1）已知燈泡的額定電壓和額定電流，然后根據歐姆定律的變形公式即可求出燈絲的電阻；
（2）由圖可知：燈泡與滑動變阻器串聯，當燈泡正常發光時，根據串聯電壓和電流的特點求出滑動變阻器兩端電壓；
（3）根據歐姆定律的變形公式即可求出滑動變阻器的電阻。
【解答】解：（1）已知U額＝2.5V，I額＝0.4A，
由歐姆定律可得，燈泡的電阻：
RL＝＝＝6.25Ω；
（2）由圖可知：燈泡與滑動變阻器串聯，當燈泡正常發光時，則UL＝U額＝2.5V，
串聯電路中電流處處相等，所以電路中的電流I＝I額＝0.4A，
由于串聯電路兩端電壓等于各部分電壓之和，
所以滑動變阻器兩端的電壓：U滑＝U﹣UL＝4.5V﹣2.5V＝2V；
（3）滑動變阻器接入電路中的阻值：R2＝＝＝5Ω。
答：（1）燈泡的電阻為6.25Ω；
（2）滑動變阻器兩端的電壓為2V；
（3）滑動變阻器接入電路的阻值為5Ω。
【點評】本題考查了串聯電路的特點和歐姆定律、電功率公式的應用，關鍵是知道燈泡正常發光時的電壓和額定電壓相等。
31．（7分）某物理興趣小組的同學，嘗試測算天然氣灶的效率，用該灶給4kg的水加熱6min，并繪制了水溫隨時間變化的圖像如圖。該過程消耗了0.06m3的天然氣，q天然氣＝3.2×107J/m3，c水＝4.2×103J/（kg?℃）。求：
（1）天然氣完全燃燒放出的熱量Q放；
（2）水升高的溫度；
（3）水吸收的熱量Q吸；
（4）天然氣灶的效率η。

【分析】（1）知道天然氣的體積和熱值，利用Q放＝Vq求出天然氣完全燃燒產生的熱量；
（2）由圖可知水的初溫t0＝20℃，水的末溫t＝80℃，問題即可解決；
（3）由圖可知6min內水的初溫和末溫，利用Q吸＝cm（t﹣t0）求出水吸收的熱量；
（4）利用效率公式求出天然氣灶的熱效率。
【解答】解：（1）天然氣完全燃燒產生的熱量：Q放＝Vq天然氣＝0.06m3×3.2×107J/m3＝1.92×106J；
（2）由圖可知，6min內水的初溫t0＝20℃，水的末溫t＝80℃，
則水升高的溫度Δt＝80℃﹣20℃＝60℃；
（3）經過6min時間加熱，水所吸收的熱量：
Q吸＝c水mΔt＝4.2×103J/（kg?℃）×4kg×60℃＝1.008×106J；
（4）天然氣灶的熱效率：η＝×100%＝×100%＝52.5%。
答：（1）天然氣完全燃燒產生的熱量為3.6×106J；
（2）水升高的溫度為60℃；
（3）水所吸收的熱量為1.008×106J；
（3）天然氣灶的熱效率為52.5%。
【點評】本題考查吸熱公式、燃料完全燃燒放熱公式以及效率公式的應用，能從圖中獲取相關信息是解題的關鍵。
32．（9分）助力“雙減”愛護雙眼，為了緩解眼睛疲勞，媽媽給小華購買了一款電加熱眼罩，如圖是電熱眼罩工作原理圖，可以實現“高、中、低”溫三個擋位的發熱控制，中溫?fù)醢l(fā)熱時，電壓為9V，功率為4.05W，中、低溫?fù)豕ぷ鲿r(shí)通過R1的電流之比為3：2。求：
（1）中溫?fù)豕ぷ?min時，電路中所消耗的電能；
（2）中溫?fù)豕ぷ鲿r(shí)，電路中的電流；
（3）電阻R2的阻值；
（4）高溫?fù)豕ぷ鲿r(shí)的總電流。

【分析】（1）根據W＝Pt計算中溫?fù)豕ぷ?min時，電路中所消耗的電能；
（2）知道中溫?fù)醯碾姽β?，利用P＝UI求出中溫?fù)豕ぷ鲿r(shí)，電路中的總電流；
（3）由P＝可知，電阻越大，電功率越小，S1閉合、S2接B端時為高溫?fù)酰藭r(shí)R1、R2并聯，總電阻最小，S1斷開、S2接A端時R1、R2串聯，總電阻最大是低溫?fù)酰?br /> 則S1閉合、S2接A端時此時只有R1工作，為中溫?fù)?，根?jù)中、低溫?fù)豕ぷ鲿r(shí)通過R1的電流之比為3：2，得出低溫?fù)醯碾娏?，根?jù)歐姆定律計算電路的總電阻，根據串聯電阻規律得出R2的阻值；
（4）根據并聯電流規律和歐姆定律計算R1、R2并聯時的電流，即高溫?fù)醯碾娏鳌?br /> 【解答】解：（1）中溫?fù)豕ぷ?min時，電路中所消耗的電能W＝Pt＝4.05W×5×60s＝1215J；
（2）由P＝UI可知，中溫?fù)豕ぷ鲿r(shí)，電路中的電流：I中＝＝＝0.45A；
（3）由P＝可知，電阻越大，電功率越小，S1閉合、S2接B端時為高溫?fù)酰藭r(shí)R1、R2并聯，總電阻最小，S1斷開、S2接A端時R1、R2串聯，總電阻最大是低溫?fù)酰?br /> 則S1閉合、S2接A端時此時只有R1工作，為中溫?fù)?，根?jù)中、低溫?fù)豕ぷ鲿r(shí)通過R1的電流之比為3：2，I低＝I中＝×0.45A＝0.3A；
S1斷開、S2接A端時R1、R2串聯，總電阻R＝R1+R2＝＝＝30Ω；
而中溫?fù)鮎1＝＝＝20Ω；
則R2＝R﹣R1＝30Ω﹣20Ω＝10Ω；
（4）S1閉合、S2接B端時為高溫?fù)酰藭r(shí)R1、R2并聯，I＝I1+I2＝+＝＝1.35A。
答：（1）中溫?fù)豕ぷ?min時，電路中所消耗的電能1215J；
（2）中溫?fù)豕ぷ鲿r(shí)，電路中的電流0.45A；
（3）電阻R2的阻值10Ω；
（4）高溫?fù)豕ぷ鲿r(shí)的總電流1.35A。
【點評】本題考查串并聯電路的特點、歐姆定律與電功率公式的靈活運用以及電能的計算，是一道綜合題，能正確分析各種擋位的電路連接是解題的關鍵。
