第十二章 電能 能量守恒定律 章末檢測-2022-2023學年高二上學期物理人教版 必修第三冊

這是一份第十二章 電能 能量守恒定律 章末檢測-2022-2023學年高二上學期物理人教版 必修第三冊，共7頁。

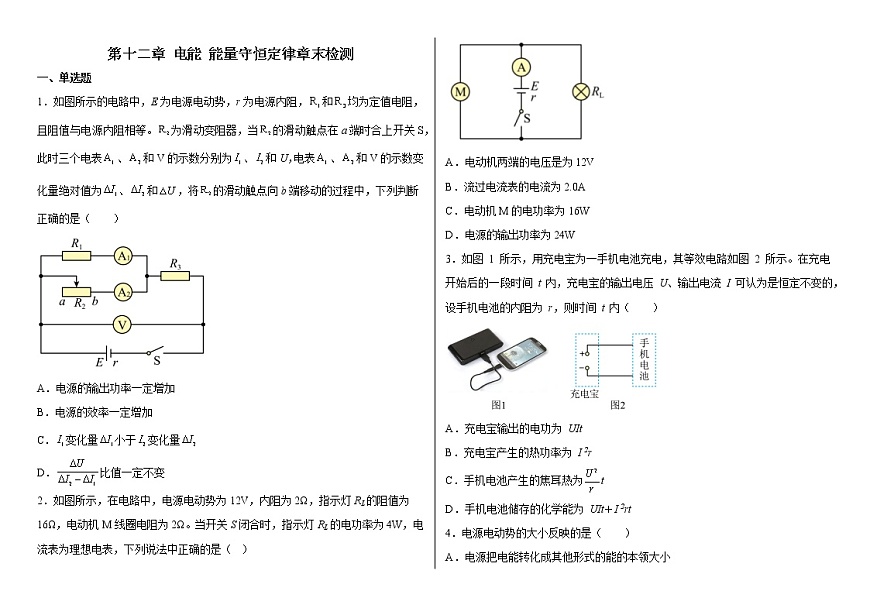

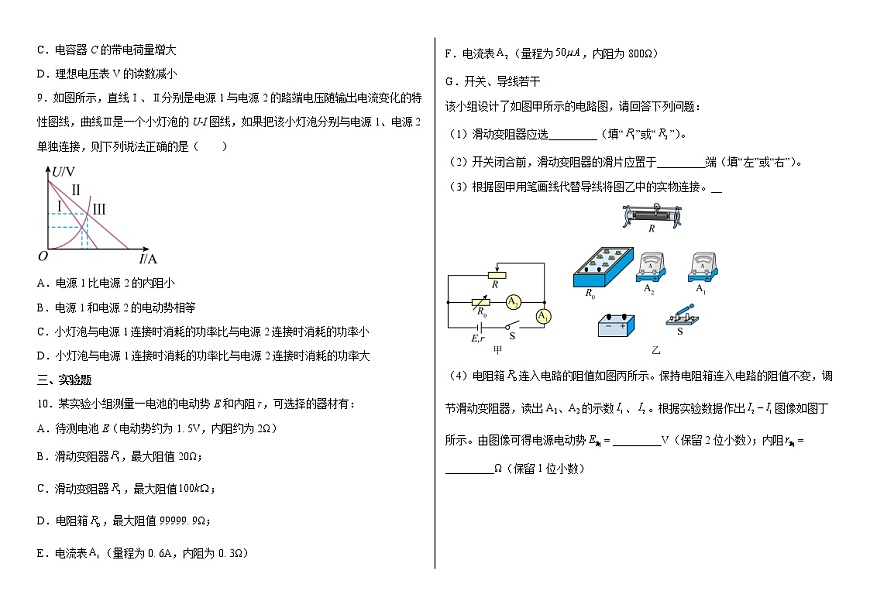

第十二章 電能 能量守恒定律章末檢測一、單選題1．如圖所示的電路中，E為電源電動勢，r為電源內阻，和均為定值電阻，且阻值與電源內阻相等。為滑動變阻器，當的滑動觸點在a端時合上開關S，此時三個電表、和V的示數分別為、和U，電表、和V的示數變化量絕對值為、和，將的滑動觸點向b端移動的過程中，下列判斷正確的是（　?。?/span>A．電源的輸出功率一定增加B．電源的效率一定增加C．變化量小于變化量D．比值一定不變2．如圖所示，在電路中，電源電動勢為12V，內阻為2Ω，指示燈RL的阻值為16Ω，電動機M線圈電阻為2Ω。當開關S閉合時，指示燈RL的電功率為4W，電流表為理想電表，下列說法中正確的是（   ）A．電動機兩端的電壓是為12VB．流過電流表的電流為2.0AC．電動機M的電功率為16WD．電源的輸出功率為24W3．如圖 1 所示，用充電寶為一手機電池充電，其等效電路如圖 2 所示。在充電開始后的一段時間 t 內，充電寶的輸出電壓 U、輸出電流 I 可認為是恒定不變的，設手機電池的內阻為 r，則時間 t 內（　?。?/span>A．充電寶輸出的電功為 UItB．充電寶產生的熱功率為 I 2rC．手機電池產生的焦耳熱為tD．手機電池儲存的化學能為 UIt＋I 2rt4．電源電動勢的大小反映的是（　?。?/span>A．電源把電能轉化成其他形式的能的本領大小B．電源把其他形式的能轉化為電能的本領大小C．電源單位時間內傳送電荷量的多少D．電流做功的大小二、多選題5．電動汽車是近幾年國家提倡的流行汽車，其電池包括鉛酸蓄電池、鎳基電池、鈉硫電池、二次鋰電池、空氣電池等，現有一輛汽車裝有鎳基電池，對于其工作原理，下列說法正確的是（　?。?/span>A．工作時化學能轉化為電能和內能 B．充電時化學能轉化為電能和內能C．工作時電能轉化為化學能和內能 D．充電時電能轉化為化學能和內能6．如圖所示為電動機提升重物的裝置，電動機線圈的電阻為r＝1Ω，電動機兩端的電壓為5V，電路中的電流為1A。不計摩擦力，下列說法正確的是（　?。?/span>A．電動機的熱功率為5WB．電動機的輸出功率為4WC．10s內，可以把重20N貨物A勻速提升的高度為2mD．這臺電動機的機械效率70%7．我國碳排放目標為：在2030年左右CO2排放達到峰值且將努力早日達峰，單位GDP二氧化碳排放比2005年下降60%—65%。為實現碳排放目標，我國正大力開發清潔新能源，硅光電池是一種太陽能電池，具有低碳環保的優點。如圖所示為一節硅光電池在一定強度光照下路端電壓U和電流I的關系圖像（電池電動勢不變，內阻不是常量），給一個額定電壓為6V，線圈電阻為的小型直流電動機供電，電動機剛好正常工作（　?。?/span> A．電動機正常工作時輸出的機械功率P=2. 295WB．此時，硅光電池的內阻C．電動機的機械效率85%D．電池的效率66. 67%8．如圖R是光敏電阻（阻值隨光照強度的增大而減小），當它受到的光照強度增大時（　　）A．燈泡L變暗B．光敏電阻R上的電壓增大C．電容器C的帶電荷量增大D．理想電壓表V的讀數減小9．如圖所示，直線Ⅰ、Ⅱ分別是電源1與電源2的路端電壓隨輸出電流變化的特性圖線，曲線Ⅲ是一個小燈泡的U-I圖線，如果把該小燈泡分別與電源1、電源2單獨連接，則下列說法正確的是（　?。?/span>A．電源1比電源2的內阻小B．電源1和電源2的電動勢相等C．小燈泡與電源1連接時消耗的功率比與電源2連接時消耗的功率小D．小燈泡與電源1連接時消耗的功率比與電源2連接時消耗的功率大三、實驗題10．某實驗小組測量一電池的電動勢E和內阻r，可選擇的器材有：A．待測電池E（電動勢約為1. 5V，內阻約為2Ω）B．滑動變阻器，最大阻值20Ω；C．滑動變阻器，最大阻值；D．電阻箱，最大阻值99999. 9Ω；E．電流表（量程為0. 6A，內阻為0. 3Ω）F．電流表（量程為，內阻為800Ω）G．開關、導線若干該小組設計了如圖甲所示的電路圖，請回答下列問題：（1）滑動變阻器應選_________（填“”或“”）。（2）開關閉合前，滑動變阻器的滑片應置于_________端（填“左”或“右”）。（3）根據圖甲用筆畫線代替導線將圖乙中的實物連接。__（4）電阻箱連入電路的阻值如圖丙所示。保持電阻箱連入電路的阻值不變，調節滑動變阻器，讀出A1、A2的示數、。根據實驗數據作出圖像如圖丁所示。由圖像可得電源電動勢_________V（保留2位小數）；內阻_________Ω（保留1位小數）11．在“用DIS測量電源的電動勢和內阻”的實驗中，A同學將待測電源、電阻箱R、阻值為6Ω的定值電阻R0、電流傳感器連成圖（甲）所示的電路。（1）B同學認為：R0阻值太小，可以去掉。此觀點________（選填“正確”、“錯誤”）（2）A同學實驗時，調整電阻箱的阻值，記錄多組電阻箱的阻值R和電流傳感器示數I，在計算機上繪出的關系圖線，如圖（乙）中的線a所示，將電源a換為電源b，測量多組數據，在同一坐標系中繪出圖線b。不計電流傳感器內阻，由圖線可知，電源a的電動勢Ea=_______V，內阻ra=_______Ω。（3）若將定值電阻R2分別與電源a、b連接，則R2兩次消耗的功率Pa_________Pb（選填“大于”、“等于”或“小于”）。 四、解答題12．如圖甲所示的電路，其中電源電動勢，內阻，定值電阻，已知滑動變阻器消耗的功率P與其接入電路的阻值的關系如圖乙所示，滑動變阻器最大值為20Ω，求：（1）圖乙中滑動變阻器的最大功率；（2）圖乙中電阻R2的阻值；（3）當滑動變阻器阻值為R1時，電源的效率。13．如圖所示，電源電動勢，小燈泡L的規格為“4V；0.8W”，開關S接1，當滑動變阻器調到時，小燈泡L正常發光，現將開關S接2，小燈泡L和電動機M均正常工作。電動機的內阻。（1）電源內阻為多少？（2）電動機的輸出功率為多少？14．如圖示電路中，電源電動勢E=10V，內阻r=1Ω，D為直流電動機，其電樞線圈電阻R=3Ω，電阻R′=2Ω，當電動機正常工作時，電壓表示數UV為0.8V，求：（1）通過電動機的電流I是多大（2）電動機輸入的電功率為多少？（3）電動機的熱功率和機械功率各是多少？15．如圖所示，電源電動勢，內阻，小燈泡由于銘牌磨損，只能看到額定電壓為。先將開關S接1，當滑動變阻器調到時，小燈泡L恰能以額定功率發光；再將開關S接2，小燈泡L和電動機M均以額定功率正常工作，已知電動機的內阻為。求；（1）小燈泡L的額定功率；（2）電動機以額定功率工作時的機械功率；（3）此時電動機正提著一質量為0.1kg的小球勻速上升，小球的速度為多大。
答案：1．AC2．B3．A4．B5．AD6．BC7．ABC8．CD9．BC10．          右          1.56     1.311．     錯誤     10     4     小于12．（1）1.5W；（2）；（3）13．（1）；（2）14．（1）；（2）；（3）；15．（1）；（2）；（3）
