人教版 (2019)必修 第三冊3 電磁感應現象及應用公開課ppt課件

這是一份人教版 (2019)必修 第三冊3 電磁感應現象及應用公開課ppt課件，文件包含132磁感應強度磁通量pptx、電影《毀滅》片斷avi、電磁起重機avi、磁場對電流的作用力實驗水mp4、磁感應強度的方向avi等5份課件配套教學資源，其中PPT共37頁， 歡迎下載使用。
科學家發現這塊體積不大的隕石，除了特別重以外，還有什么特點？

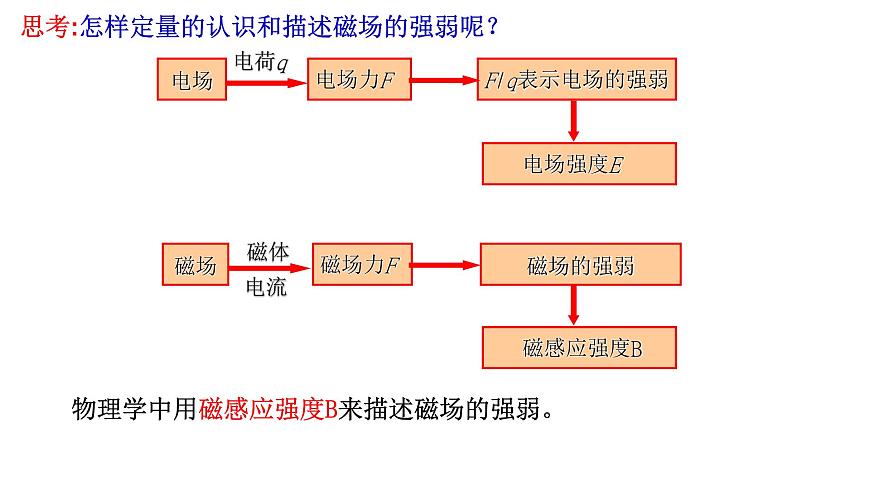

思考:怎樣定量的認識和描述磁場的強弱呢？
物理學中用磁感應強度B來描述磁場的強弱。

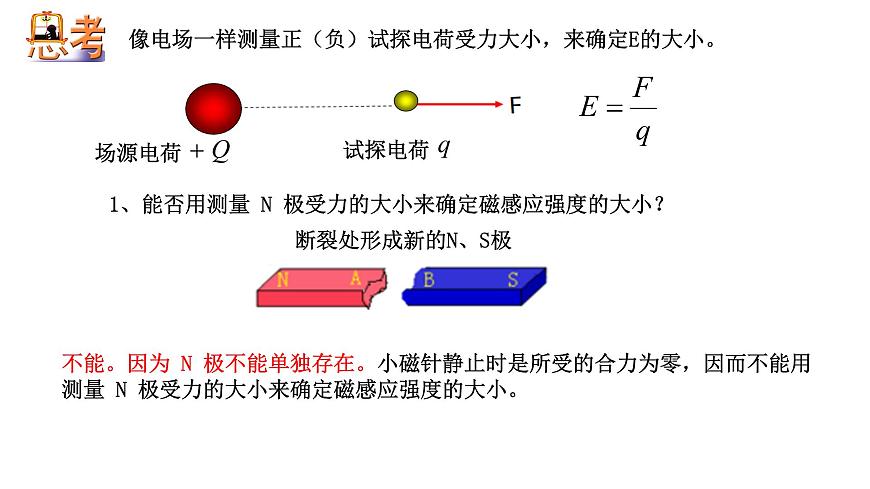

像電場一樣測量正（負）試探電荷受力大小，來確定E的大小。
1、能否用測量 N 極受力的大小來確定磁感應強度的大??？
不能。因為 N 極不能單獨存在。小磁針靜止時是所受的合力為零，因而不能用測量 N 極受力的大小來確定磁感應強度的大小。
斷裂處形成新的N、S極
還對通電導體有作用力。能否用很小一段通電導體來檢驗磁場的強弱？
轉換研究對象 電流元
2、磁場不僅對磁體有作用力，還對誰有作用力？
①理想模型②不存在孤立的電流元③可以用較長的通電導線來檢驗勻強磁場
電流元：很短的一段通電導線中的電流 I 與導線長度 L 的乘積 IL。（也可以叫點電流）
思考：通電導線所受到的磁場力與什么有關呢？
導線長度、電流大小、磁場的不同、放置的位置（導線與磁場方向平行、垂直及任意夾角受力情況不同）
（通電導線與磁場方向垂直）

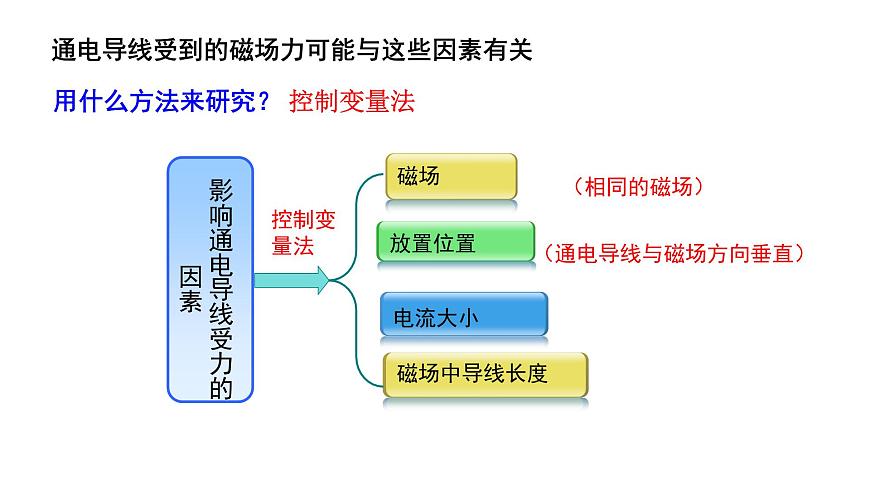

通電導線受到的磁場力可能與這些因素有關
磁鐵較寬，可視為勻強磁場
滑動變阻器可以改變電流的大小
探究影響通電導線受力的因素
實驗過程及現象①保持導體長度L不變，改變電流的大小現象：電流I增大，導線擺動的角度增大；電流I減小，導線擺動的角度減小．②保持電流I不變，改變導線的長度現象：通電導線L變長，導線擺動的角度增大；通電導線L變短，導線擺動的角度減小．
精確的實驗表明：通電導線與磁場方向垂直時
當L不變，I越大，F(xiàn)越大當I不變，L越長，F(xiàn)越大
3.物理意義：表征磁場強弱和方向的物理量。
1.定義：在磁場中垂直于磁場方向的通電導線，所受磁場力（安培力）F跟電流I和位于磁場中導線的長度L的乘積IL的比值叫做磁感應強度。用大寫字母B表示。（說明：如果導線很短很短，B就是導線所在處的磁感應強度）
4.單位：國際單位是特斯拉，簡稱特，國際符號是T
1T=1N/(A?m)
5.方向：是矢量，磁場中某點磁感應強度的方向即該點磁場的方向即小磁針靜止時N極所指的方向）
1.磁感應強度由通電導線的長度、電流及導線受力決定嗎？
B與L、I、F無關，與磁場本身有關（與場源和該點在場中的位置有關）
3.磁感應強度的物理意義？
2.用B=F/IL計算時，要注意什么問題？
導線電流的方向與磁場方向的關系，要注意兩者必須垂直。（當磁場與直導線不垂直時有F Φ2 > Φ3 B. Φ1 > Φ2 = Φ3 C. Φ1 < Φ2 < Φ3 D. Φ1 < Φ2 = Φ3
例3、如圖所示,一矩形線框,從.abcd位置移動到a′b′c′d′位置的過程中,關于穿過線框的磁通量情況下列敘述正確的是(線框平行于紙面移動)( ) A.一直增加B.一直減少C.先增加后減少D.先增加,再減少直到零,然后再增加,然后再減少
