粵滬版第十七章 電動機與發電機3 發電機為什么能發電練習

這是一份粵滬版第十七章 電動機與發電機3 發電機為什么能發電練習，共10頁。

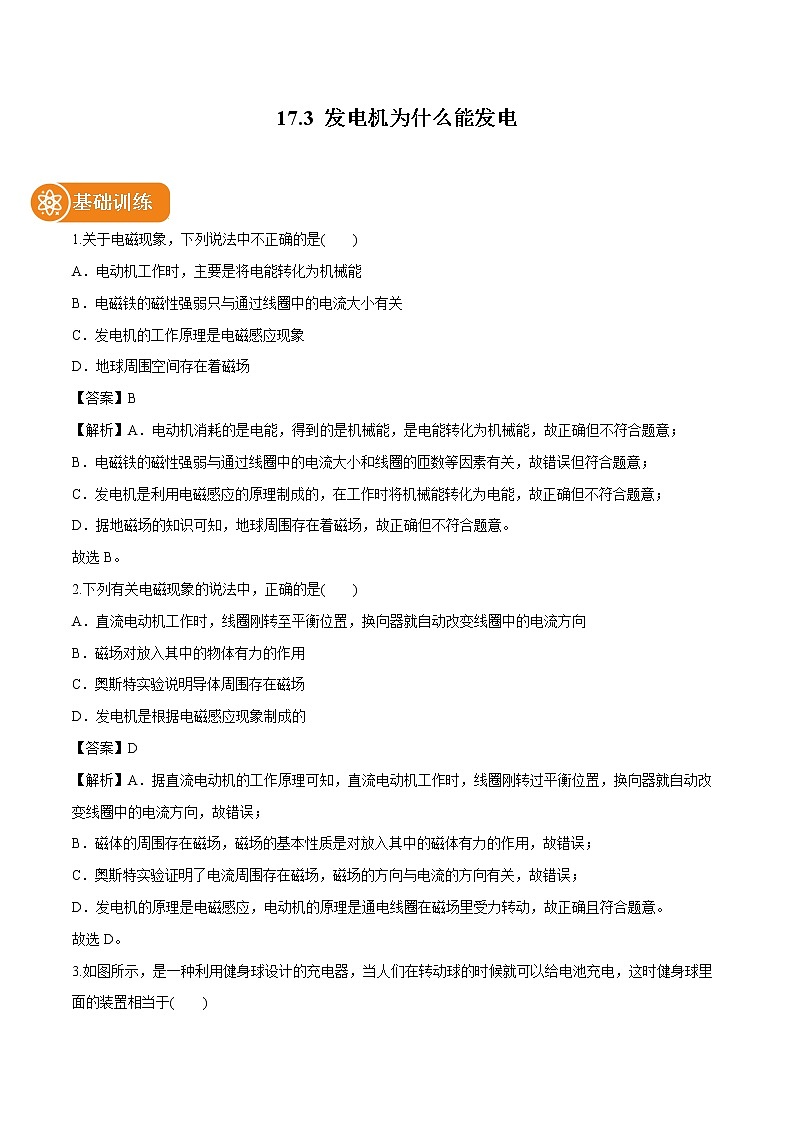

17.3 發電機為什么能發電 基礎訓練1.關于電磁現象，下列說法中不正確的是(　　)A．電動機工作時，主要是將電能轉化為機械能B．電磁鐵的磁性強弱只與通過線圈中的電流大小有關C．發電機的工作原理是電磁感應現象D．地球周圍空間存在著磁場【答案】B【解析】A．電動機消耗的是電能，得到的是機械能，是電能轉化為機械能，故正確但不符合題意；B．電磁鐵的磁性強弱與通過線圈中的電流大小和線圈的匝數等因素有關，故錯誤但符合題意；C．發電機是利用電磁感應的原理制成的，在工作時將機械能轉化為電能，故正確但不符合題意；D．據地磁場的知識可知，地球周圍存在著磁場，故正確但不符合題意。故選B。2.下列有關電磁現象的說法中，正確的是(　　)A．直流電動機工作時，線圈剛轉至平衡位置，換向器就自動改變線圈中的電流方向B．磁場對放入其中的物體有力的作用C．奧斯特實驗說明導體周圍存在磁場D．發電機是根據電磁感應現象制成的【答案】D【解析】A．據直流電動機的工作原理可知，直流電動機工作時，線圈剛轉過平衡位置，換向器就自動改變線圈中的電流方向，故錯誤；B．磁體的周圍存在磁場，磁場的基本性質是對放入其中的磁體有力的作用，故錯誤；C．奧斯特實驗證明了電流周圍存在磁場，磁場的方向與電流的方向有關，故錯誤；D．發電機的原理是電磁感應，電動機的原理是通電線圈在磁場里受力轉動，故正確且符合題意。故選D。3.如圖所示，是一種利用健身球設計的充電器，當人們?cè)谵D(zhuǎn)動球的時候就可以給電池充電，這時健身球里面的裝置相當于(　　)A．發電機，它將機械能轉化為電能，再轉化為內能儲存在電池內B．電動機，它將電能轉化為機械能，再轉化為化學能儲存在電池內C．發電機，它將機械能轉化為電能，再轉化為化學能儲存在電池內D．電動機，它將電能轉化為機械能，再轉化為內能儲存在電池內【答案】C【解析】根據在轉動球的時候就可以給電池充電，就可知在轉動球的時候是可以發電的，故球的內部裝置相當于一個發電機，其是將機械能轉化成電能的過程，充電過程中，將電能轉化成化學能儲存在電池內，故它是利用電磁感應現象的原理工作的。故選C。4.小明將微風電風扇與小燈泡按如圖所示的電路連接并進行實驗，用手快速撥動風扇葉片，這時發現小燈泡發光，微風電風扇居然變成了“發電機”。關于該實驗，下列說法正確的是(　　)A．電風扇發電過程是把電能轉化為機械能B．電風扇發電的原理是通電導線在磁場中受到力的作用C．小燈泡發光是把光能轉化為電能D．電風扇發電的原理是電磁感應【答案】D【解析】電風扇的轉速越快，電流越大，燈泡就越亮，在發電的過程中，消耗了機械能，轉化為了電能，故是利用了電磁感應原理．故AB錯，D對；小燈泡發光是把電能轉化為光能，故C錯。故選D。5. 如圖為曉彤和小雪所做的“讓線圈動起來”的實驗，關于這個實驗有以下幾種說法，其中正確的是(　　)①該實驗的原理是通電導體在磁場中受到力的作用②根據這個實驗，人們制作了發電機③用刀片將作為轉動軸的漆包線同側的半邊漆皮刮掉，其作用相當于換向器④此實驗過程中，機械能轉化為電能⑤如果增大電源電壓，線圈的轉速將變快A．①②⑤ B． ②③④ C． ①②③④ D． ①③⑤【答案】D【解析】電動機的基本工作原理是：通電導體在磁場中受力；根據這個實驗人們制成了電動機；將電能轉化為機械能；如果增大電源電壓，根據歐姆定律，線圈中的電流增大，線圈的受力變大，線圈轉速變快；用刀片將作為轉動軸的漆包線同側的半邊漆皮刮掉，其作用相當于換向器；綜上所述，①③⑤正確，②④錯誤。故選D。6.關于發電機和電動機，下列說法正確的是(　　)A．發電機是根據電磁感應現象制成的B．電動機把機械能轉化為電能C．發電機把電能轉化為機械能D．電動機是根據電磁感應現象制成的【答案】A【解析】A．發電機是根據電磁感應現象原理制成的，故A正確；B．電動機是將電能轉化為機械能的裝置，故B錯誤；C．發電機是將機械能轉化為電能的裝置，故C錯誤；D．電動機的原理是通電線圈在磁場中受力轉動的原理制成的，故D錯誤。故選A。7.如圖閉合開關，電動機轉動，這是利用通電導體在　　　　　　中受力作用而轉動的原理，如果想改變電動機的轉動方向，我們可以采取的措施　　　　　　。若將電池?fù)Q成靈敏電流表，閉合開關，當用手快速轉動電動機轉軸時，發現靈敏電流表指針偏轉，這是著名的　　　　　　現象。【答案】磁場；改變電流的方向；電磁感應．【解析】(1)閉合開關，電動機轉動，這是利用通電線圈在磁場里受力轉動的原理工作的；如果想改變電動機的轉動方向，我們可以采取的措施是：改變電流的方向或改變磁場的方向；(2)將電池?fù)Q成靈敏電流表，閉合開關，當用手快速轉動電動機轉軸時，發現靈敏電流表指針偏轉，這是電磁感應現象，它在生活中的應用有發電機等。故答案為：(1)磁場；改變電流的方向；(2)電磁感應。8.線圈abcd轉動過程中經過圖甲．乙位置時，導線a b所受磁場力的方向　　　　　　(選填“相同”“相反”)，原因是　　　　　　。 【答案】相反；磁場方向不變，電流方向改變【解析】由于電流從電源的正極出發，故圖甲中ab的電流方向是由b到a；在圖乙中，導線ab中的電流方向是由a到b，與圖甲的電流方向相反；磁場方向不變，導線ab中的電流方向改變，所以導線ab的受力方向改變，圖甲中導線ab的受力方向與圖乙相反。故答案為：相反；磁場方向不變，電流方向改變。9.微風吊扇通電后扇葉轉動，使微風吊扇轉動的工作原理是　　　　　　。拔下插頭，在插頭處接發光二極管，用手旋轉葉片，發光二極管發光，這是　　　　　　現象，人們利用這一原理制成了　　　　　　。【答案】通電線圈在磁場中受力轉動；電磁感應；發電機【解析】微風吊扇內部電動機利用通電線圈在磁場中受力的作用的原理工作的；拔下插頭，在插頭處接發光二極管，用手旋轉葉片，發光二極管發光，這是由于線圈在磁場中做切割磁感線運動造成的，即電磁感應現象，人們利用這一原理制成了發電機。故答案為：通電線圈在磁場中受力轉動；電磁感應；發電機。10.如圖所示，是某互助小組制作的一臺簡易電動機，用硬金屬絲做兩個支架，分別與電池的兩級相連，用漆包線繞成一個矩形線圈，以線圈引線為軸。用小刀刮去軸的一端全部漆皮，另一端刮去半周漆皮將線圈放在支架上，磁體放在線圈下。接通電源并用手輕推一下線圈，線圈就會不停的轉動起來。請問：(1)推一下線圈的原因是：　　　　　　；在實驗中為了使線圈能持續轉動，采取的辦法是：　　　　　　。(2)要使線圈的轉動方向發生改變，請?zhí)岢鰞蓚€(gè)方案：①　　　　　　；②　　　　　　。【答案】(1)使線圈越過平衡位置；用小刀刮去軸的一端全部漆皮，另一端刮去半周漆皮；(2)只改變磁場方向；只改變電流方向【解析】(1)當線圈在平衡位置，線圈中沒有電流通過，所以要人工轉動下，越過平衡位置后，線圈就受到了磁場的力的作用而轉動下去。在實驗中要使線圈能持續轉動，采取的辦法是：用小刀刮去軸的一端全部漆皮，另一端刮去半周漆皮來改變通入線圈的電流方向；(3)影響線圈的轉動方向是電流的方向和磁場的方向．所以要使線圈的轉動方向發生改變，只要改變其中一個因素即可。答案為：使線圈越過平衡位置；用小刀刮去軸的一端全部漆皮，另一端刮去半周漆皮；只改變磁場方向；只改變電流方向。 素養提升1.要改變直流電動機線圈轉動的方向，可行的辦法是(　　)A．改變電流的大小  B．改變磁場的強弱  C．只改變電流方向  D．同時改變電流方向和磁場方向【答案】C【解析】AB．改變電流的大小，改變磁場的強弱可以改變電機的轉動速度，不能改變轉動方向，故AB不符合題意；C．磁場方向不變時，改變線圈中的電流方向可以改變電動機的轉動方向，故C符合題意；D．同時改變電流方向和磁場方向，線圈轉動的方向不改變，故D不符合題意。故選C。2.如圖所示是直流電動機的模型，閉合開關后線圈順時針轉動．現要線圈逆時針轉動，下列方法中可行的是(　　)A．只改變電流大小           B．只改變電流方向C．對換磁極同時改變電流方向  D．換用磁性更強的磁鐵【答案】B【解析】直流電動機的轉動方向與線圈中的電流方向和磁場方向有關，若使通入直流電動機的電流方向改變或磁場的方向改變，它的轉動方向?qū)⒏淖儯侨绻瑫r(shí)改變電流的方向和磁場的方向，線圈的轉動方向?qū)⒉蛔儭?/span>故選B。3. 下列設備與電動機工作原理相同的是(　　)A．揚聲器  B．電鈴  C．動圈式話筒   D．發電機【答案】A【解析】A．揚聲器是利用了通電導體在磁場中受力的原理，將電信號轉化為聲信號，與電動機的原理相同，故A符合題意；B．電鈴主要利用了電流的磁效應，與電動機的原理不同，故B不合題意；C．動圈式話筒主要利用了電磁感應的原理，與電動機的原理不同，故C不合題意；D．發電機主要利用了電磁感應的原理，與電動機的原理不同，故D不合題意。故選A。4.如圖所示的實驗情境能說明直流電動機工作原理的是(　　)A．  B． C．  D． 【答案】A 【解析】A．圖中的裝置有電源，是通電導體在磁場中受力，是電動機的原理，符合題意；B．圖中的裝置無電源，是電磁感應現象的實驗裝置，是發電機的原理，不合題意；C．圖中的裝置無電源，是電磁感應現象的實驗裝置，是發電機的原理，不合題意；D．圖中是研究磁極間的相互作用的實驗，不能說明電動機的原理，不合題意。故選A。5.在安裝直流電動機模型的實驗中，小杰同學安裝了一臺如圖所示的直流電動機模型。安裝完畢，閉合開關后，線圈順時針?lè)较蜣D(zhuǎn)動，則能使線圈逆時針?lè)较蜣D(zhuǎn)動的做法是(　　)A．減小一節電池    B．把磁鐵的兩極對調  C．增加一節電池    D．把磁鐵的兩極對調同時把電源兩極對調【答案】B【解析】電動機的工作原理是利用通電線圈在磁場中受力轉動．線圈的轉動方向和電流方向以及磁場的方向有關，改變電流方向或者改變磁場方向都可以改變線圈的轉動方向，但若電流方向和磁場方向都發生改變，線圈的運動方向是不變的．故選項ACD錯誤，選項B正確。故選B。6.汽車清洗機是產生高壓水沖洗車輛表面污垢的機器，其動力設備主要是電動機，圖中能說明電動機工作原理的是(　　)A．B． C． D． 【答案】C【解析】A．該選項是用來研究磁極間相互作用規律的實驗，故不符合題意；B．是研究電磁鐵的磁性強弱的影響因素，不符合題意；C．電路中有電流，通電導體或線圈受到磁場力的作用發生運動，符合題意；D．在外力作用下使導體左右移動，切割磁感應線，則電流表指針發生偏轉，說明此時有感應電流產生，這是電磁感應現象，是發電機的工作原理，不符合題意。故選C。7.直流電動機中，能使線圈持續轉動下去的特殊裝置是　　　　　　。它的作用是當線圈轉到　　　　　　位置時，就能自動改變線圈中　　　　　　的方向。 【答案】換向器；平衡；電流【解析】電動機里是線圈，工作特點是當給電動機通電時，電動機就會轉動，所以電動機是根據磁場對放入其中的通電導線產生力的作用制成的；兩個半圓銅環是換向器，它的作用是當線圈剛轉過平衡位置時，改變電流的方向，保證了線圈持續的轉動下去。故答案為：換向器；平衡；電流。8.直流電動機是根據　　　　　　原理制成的，如圖所示為“安裝直流電動機模型”實驗的電路圖．實驗時，閉合開關S線圈轉動，再將滑動變阻器滑片P向左移動，電動機轉速將變　　　　　　．【答案】通電線圈在磁場中受力轉動的；快【解析】直流電動機是根據通電線圈在磁場中受力轉動的原理制成的；如圖，閉合開關，將滑動變阻器滑片P向左移動時，電阻變小，電流變大，所以電動機轉速變快。故答案為：通電線圈在磁場中受力轉動的；快。9.在安裝直流電動機模型的是實驗中：(1)小明將電動機、變阻器、電源、開關串聯起來，閉合開關，發現線圈不轉，他用手輕輕轉了一下線圈，電動機模型開始正常轉動．造成這一現象的原因是　　　　　　。當小明調節滑片，使電路中電流增大，發現電動機的線圈轉速　　　　　　(選填“加快”．“不變”或“減慢”)。(2)為進一步研究直流電動機，他測得通過當電動機兩端電壓為5V時，通過電動機的電流為0.5A，而當電動機兩端電壓為1V時，電動機線圈不轉，電流表示數仍為0.5A．則該電動機線圈電阻為　　　　　　Ω。(3)當電動機兩端電壓為5V，電動機工作1min所消耗的電能為　　　　　　J，其中轉化為機械能的是　　　　　　J。【答案】(1)開始時線圈處于平衡位置；加快；(2)2；(3)150；120【解析】(1)當電動機的線圈處于平衡位置時，受平衡力的作用，故可能電動機不轉，撥動一下后，打破平衡，電動機便轉動起來，并且靠慣性能轉過平衡位置，連續轉動。在安裝直流電動機模型的實驗中，利用滑動變阻器就是改變電路中電流大小從而改變電動機轉子的轉動速度當小明調節滑片，使電路中電流增大，電動機的線圈轉速加快。(2)當電動機線圈不轉，電能全部轉化為電阻的內能，根據歐姆定律得：線圈電阻=2Ω(3)電動機正常工作1min消耗的電能為W=UIt=5V×0.5A×60s=150J電動機正常工作1min產生的熱量為Q=I2Rt=(0.5A)2×2Ω×60s=30J電動機轉化的機械能為：W機=W﹣Q=150J﹣30J=120J故答案為：(1)開始時線圈處于平衡位置；加快；(2)2；(3)150；120。 10.(1)如圖1所示是直流電動機的工作原理圖，“CD”部件我們稱之為　　　　　　，它的作用是當線圈轉動到平衡位置時，能自動改變　　　　　　，從而實現通電線圈在磁場中的連續轉動。(2)為判斷電源的正負極，曉華同學找來了一個小鐵釘，把絕緣導線的一部分繞在上面，制成了一個電磁鐵連在電路中，當閉合開關S，小磁針靜止時的指向如圖2所示，據此判斷小鐵釘?shù)挠叶耸?/span>　　　　　　(選填“N”或“S”)極，　　　　　　(選填“a”或“b”)端是電源的正極。【答案】(1)換向器；電流方向；(2)右；b【解析】(1)在直流電動機的工作過程中，“換向器”的作用是使線圈剛剛轉過平衡位置時就自動改變線圈中的電流方向，從而實現通電線圈在磁場中的連續轉動；(2)小磁針靜止時N極向右，則說明該點的磁感線向右，因磁鐵的外部磁場總是由N極指向S極，則可知電磁鐵的右端為N極；則由右手螺旋定則可知電流應由螺線管的右側流入，即電源的b端為正極。答案為：(1)換向器；電流方向．(2)右；b。
