湖南省永州市零陵區2020-2021學年九年級上學期期中物理試題

這是一份湖南省永州市零陵區2020-2021學年九年級上學期期中物理試題，共19頁。試卷主要包含了選擇題，填空題，作圖題，計算題等內容，歡迎下載使用。

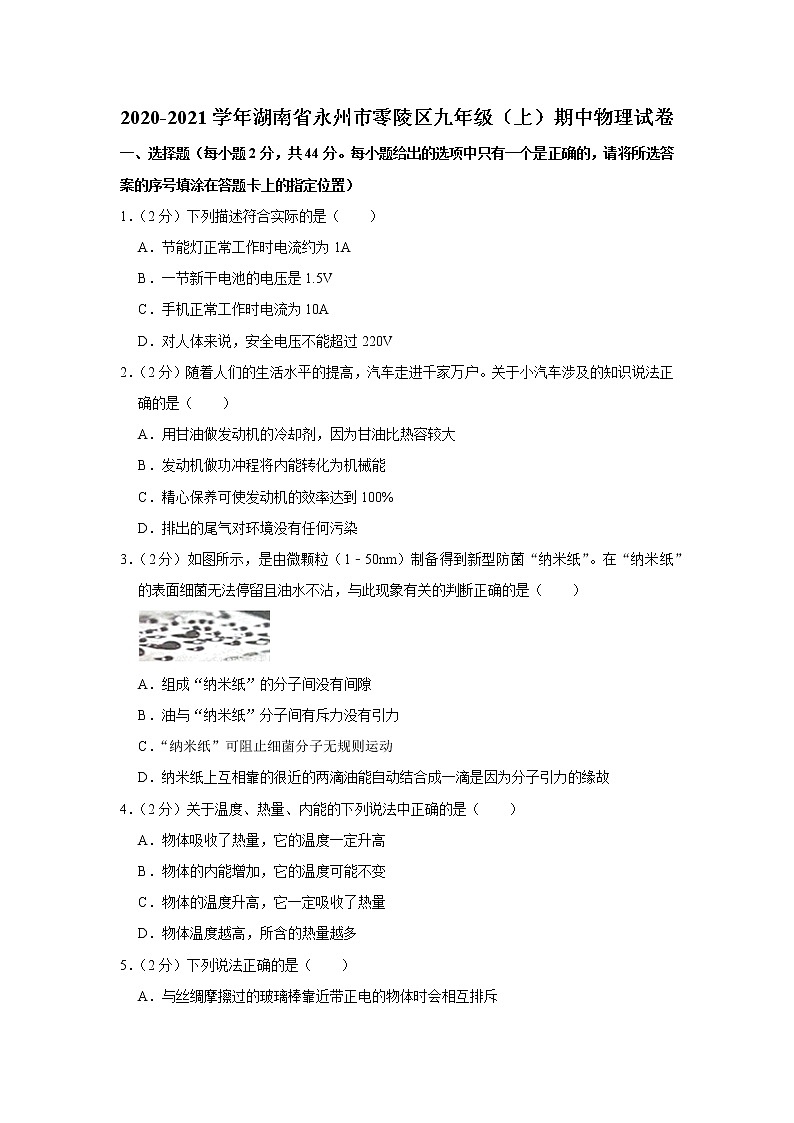

?2020-2021學年湖南省永州市零陵區九年級（上）期中物理試卷
一、選擇題（每小題2分，共44分。每小題給出的選項中只有一個是正確的，請將所選答案的序號填涂在答題卡上的指定位置）
1．（2分）下列描述符合實際的是（　　）
A．節能燈正常工作時電流約為1A
B．一節新干電池的電壓是1.5V
C．手機正常工作時電流為10A
D．對人體來說，安全電壓不能超過220V
2．（2分）隨著人們的生活水平的提高，汽車走進千家萬戶。關于小汽車涉及的知識說法正確的是（　?。?br /> A．用甘油做發動機的冷卻劑，因為甘油比熱容較大
B．發動機做功沖程將內能轉化為機械能
C．精心保養可使發動機的效率達到100%
D．排出的尾氣對環境沒有任何污染
3．（2分）如圖所示，是由微顆粒（1﹣50nm）制備得到新型防菌“納米紙”。在“納米紙”的表面細菌無法停留且油水不沾，與此現象有關的判斷正確的是（　?。?br />
A．組成“納米紙”的分子間沒有間隙
B．油與“納米紙”分子間有斥力沒有引力
C．“納米紙”可阻止細菌分子無規則運動
D．納米紙上互相靠的很近的兩滴油能自動結合成一滴是因為分子引力的緣故
4．（2分）關于溫度、熱量、內能的下列說法中正確的是（　　）
A．物體吸收了熱量，它的溫度一定升高
B．物體的內能增加，它的溫度可能不變
C．物體的溫度升高，它一定吸收了熱量
D．物體溫度越高，所含的熱量越多

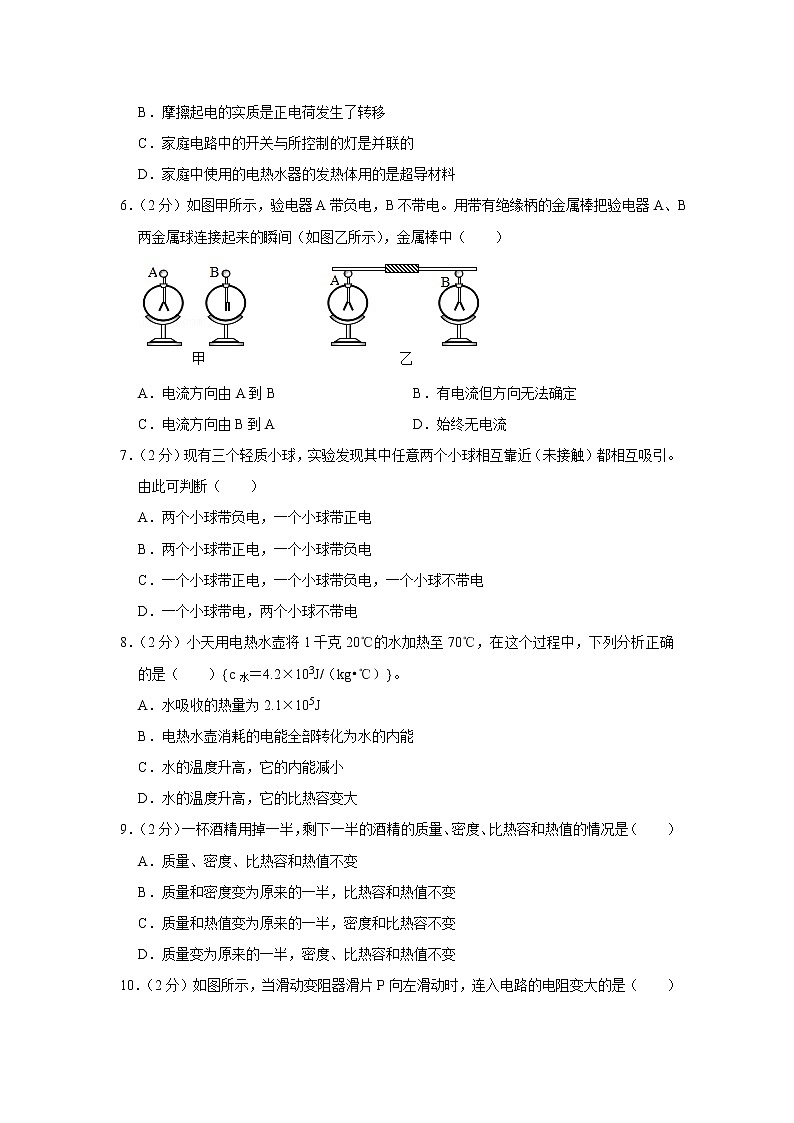

5．（2分）下列說法正確的是（　?。?br /> A．與絲綢摩擦過的玻璃棒靠近帶正電的物體時會相互排斥
B．摩擦起電的實質是正電荷發生了轉移
C．家庭電路中的開關與所控制的燈是并聯的
D．家庭中使用的電熱水器的發熱體用的是超導材料
6．（2分）如圖甲所示，驗電器A帶負電，B不帶電。用帶有絕緣柄的金屬棒把驗電器A、B兩金屬球連接起來的瞬間（如圖乙所示），金屬棒中（　　）

A．電流方向由A到B B．有電流但方向無法確定
C．電流方向由B到A D．始終無電流
7．（2分）現有三個輕質小球，實驗發現其中任意兩個小球相互靠近（未接觸）都相互吸引。由此可判斷（　?。?br /> A．兩個小球帶負電，一個小球帶正電
B．兩個小球帶正電，一個小球帶負電
C．一個小球帶正電，一個小球帶負電，一個小球不帶電
D．一個小球帶電，兩個小球不帶電
8．（2分）小天用電熱水壺將1千克20℃的水加熱至70℃，在這個過程中，下列分析正確的是（　?。﹞c水＝4.2×103J/（kg?℃）}。
A．水吸收的熱量為2.1×105J
B．電熱水壺消耗的電能全部轉化為水的內能
C．水的溫度升高，它的內能減小
D．水的溫度升高，它的比熱容變大
9．（2分）一杯酒精用掉一半，剩下一半的酒精的質量、密度、比熱容和熱值的情況是（　?。?br /> A．質量、密度、比熱容和熱值不變
B．質量和密度變?yōu)樵瓉淼囊话?，比熱容和熱值不?
C．質量和熱值變?yōu)樵瓉淼囊话耄芏群捅葻崛莶蛔?

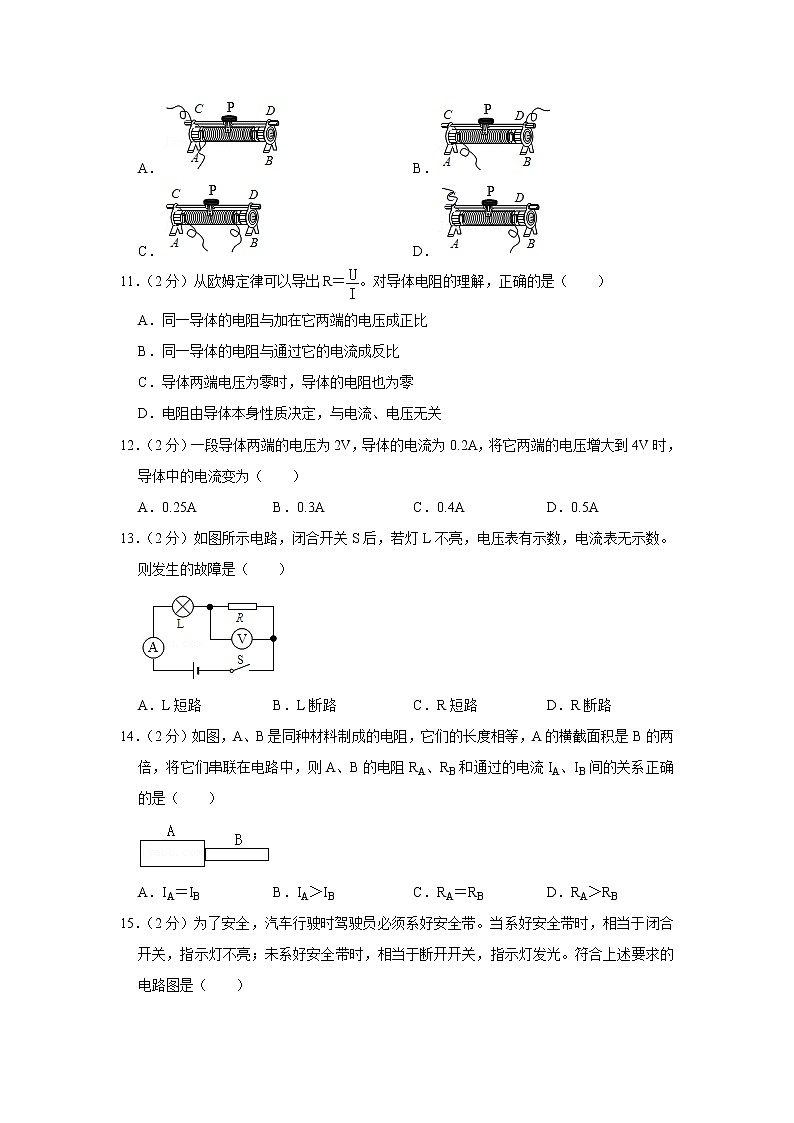

D．質量變?yōu)樵瓉淼囊话?，密度、比熱容和熱值不?br /> 10．（2分）如圖所示，當滑動變阻器滑片P向左滑動時，連入電路的電阻變大的是（　?。?br /> A． B．
C． D．
11．（2分）從歐姆定律可以導出R＝。對導體電阻的理解，正確的是（　?。?br /> A．同一導體的電阻與加在它兩端的電壓成正比
B．同一導體的電阻與通過它的電流成反比
C．導體兩端電壓為零時，導體的電阻也為零
D．電阻由導體本身性質決定，與電流、電壓無關
12．（2分）一段導體兩端的電壓為2V，導體的電流為0.2A，將它兩端的電壓增大到4V時，導體中的電流變?yōu)椋ā　。?br /> A．0.25A B．0.3A C．0.4A D．0.5A
13．（2分）如圖所示電路，閉合開關S后，若燈L不亮，電壓表有示數，電流表無示數。則發生的故障是（　?。?br />
A．L短路 B．L斷路 C．R短路 D．R斷路
14．（2分）如圖，A、B是同種材料制成的電阻，它們的長度相等，A的橫截面積是B的兩倍，將它們串聯在電路中，則A、B的電阻RA、RB和通過的電流IA、IB間的關系正確的是（　?。?br />
A．IA＝IB B．IA＞IB C．RA＝RB D．RA＞RB
15．（2分）為了安全，汽車行駛時駕駛員必須系好安全帶。當系好安全帶時，相當于閉合開關，指示燈不亮；未系好安全帶時，相當于斷開開關，指示燈發光。符合上述要求的電路圖是（　?。?br /> A． B．
C． D．
16．（2分）如圖所示電路中，當閉合開關后，兩只電壓表的指針偏轉均如圖所示，則電阻R1和R2兩端的電壓分別為（　?。?br />
A．6V 1.5V B．7.5V 1.5V
C．1.5V 7.5V D．1.5V 6V
17．（2分）如圖所示電路中，閉合開關S，用電壓表測量L1兩端電壓的正確電路是（　?。?br /> A． B．
C． D．
18．（2分）如圖所示電路中，甲、乙兩處分別接入電流表或電壓表，當S閉合后，為使兩燈均能發光，則（　?。?br />
A．甲接電壓表，乙接電流表
B．甲接電流表，乙接電壓表
C．甲、乙均接電流表
D．甲、乙均接電壓表
19．（2分）如圖是自動測量油箱的油量裝置圖。其中R′是定值電阻，R是弧形變阻器，它的金屬滑片與是金屬杠桿的一端，下列判斷正確的是（　?。?br />
A．油量表是電壓表改裝而成的
B．R和R′是并聯的
C．油位越高，通過R的電流越大
D．油位越低，R兩端的電壓越小
20．（2分）小聰家里有一臺透明門的電冰箱，當他打開冰箱門時，冰箱內的燈就亮；當他關閉冰箱門時，冰箱內的燈就熄滅，但壓縮機依然工作。小聰斷定冰箱門上有一個開關S，下面小聰?shù)呐袛嘀姓_的是（　?。?br /> A．冰箱內的照明燈和壓縮機串聯
B．冰箱內的照明燈和壓縮機并聯，開關S在干路上
C．冰箱內的照明燈和壓縮機并聯，開關S和照明燈串聯
D．冰箱內的照明燈和壓縮機并聯，開關S和壓縮機串聯
21．（2分）某同學在做電學實驗時，不慎將電壓表和電流表的位置對換，接成了如下圖所示電路。此時若閉合開關，其后果是（　?。?br />
A．電流表燒壞，電壓表燒壞
B．電流表不會燒壞，電壓表燒壞
C．電流表燒壞，電壓表不會燒壞
D．電流表燒壞，但燈泡亮
22．（2分）如圖1所示，電源電壓恒為6V，R為熱敏電阻，其阻值隨溫度變化如圖2所示，R0是阻值為10Ω的定值電阻，閉合開關S，通過分析，下列說法錯誤的是（　?。?br />
A．圖1中的R0有保護電路的作用
B．溫度升高時，電壓表的示數會變小
C．溫度為40℃時，電流表的示數為0.2A
D．溫度降低時，電壓表與電流表示數的比值變小
二、填空題（每空1分，共20分）
23．（2分）牛肉面是全省人民“舌尖上的美食”。端上一碗牛肉面，香味撲鼻而來，是由于分子的 　 　造成的；端碗時很燙手，是通過 　 　方式增加了手的內能。
24．（3分）在進行英語聽力測試時，各考場的有線揚聲器是同時開播，也是同時停播的。它們的連接方式是　 　聯，原因是它們　 ?。ㄟx填“能”或“不能”）獨立工作。
25．（4分）在如圖所示的四幅圖中，甲、乙是兩個演示實驗示意圖；丙、丁是四沖程汽油機工作過程中的兩個沖程示意圖。與壓縮沖程原理相同的是　 　圖所示的演示實驗；汽油機利用內能來做功的沖程是　 　圖。汽油燃燒時，　 　能轉化為　 　能。

26．（2分）如圖為旋轉式變阻器的結構圖，a、b、c為變阻器的三個接線柱，d為旋鈕觸片。將該變阻器接入電路中調節燈泡的亮度，當順時針旋轉旋鈕觸片時，燈光變亮，則應連接接線柱　 ?。ㄟx填“a、b”、“b、c”或“a、c”）和燈泡　 　聯后接入電路中。

27．（2分）一個導體兩端的電壓為5V時，通過它的電流為0.5A，則該導體的電阻為　 　Ω；如果這個導體兩端電壓變?yōu)榱銜r，該導體的電阻為　 　Ω。
28．（2分）就導電性能來說，金屬的導電性能一般比非金屬 　 ?。ㄟx填：強、弱）。LED燈（發光二極管）用到了一種導電性能介于導體和絕緣體之間的材料，叫 　 　。
29．（3分）如圖甲電路，當開關s閉合后，電流表的指針偏轉如圖乙所示，其中a電流表測量的是通過　 　的電流，a電流表的讀數應為　 　安，b電流表的讀數應為　 　安。
30．（2分）如圖所示是通過甲、乙兩種規格燈泡的電流隨其兩端電壓變化的關系圖線，若將甲、乙兩燈泡并聯接在電壓為6V的電源上，則通過乙燈泡的電流為 　 　A；若將兩只相同的甲燈泡串聯接在電壓為8V的電源上，則通過燈泡甲的電流為 　 　A，每只燈泡的電功率為 　 　W。

三、作圖題（3分）
31．（3分）請將下面實際電路對應的電路圖畫在右邊方框里。

四實驗探究題（每空2分，共20分）
32．（8分）在探究“比較不同物質吸熱能力”的實驗中：
（1）在兩個完全相同的燒杯中分別加入　 　、初溫都相同的水和煤油（選填“質量”或“體積”）。
（2）實驗中選擇相同規格的電加熱器，并且加熱相同的時間目的是　 ??；然后通過比較　 　來研究水和煤油的吸熱能力。
（3）根據實驗測得的數據分別描繪出了水和煤油兩種液體的溫度隨加熱時間變化的圖象，如圖所示，則　 　的吸熱能力更強。
（4）由圖象可得煤油的比熱容為　 　J/（kg?℃）?！綾水＝4.2×103J/（kg?℃）】

33．（12分）探究導體中的電流與導體兩端電壓的關系。

（1）連接電路時，開關應 　 　，若在連接好電路之后閉合開關，看到如圖乙所示的情景，則發生此現象的原因是 　 　。
（2）如圖甲所示，用筆畫線代替導線，將實驗電路連接完整，使滑動變阻器接入電路的阻值最大。
（3）要使定值電阻兩端的電壓由1V變成2V，應將滑動變阻器滑片P向 　 　（選填“左”或“右”）滑動。
（4）調節滑動變阻器，把測得的數據填入下表，其中電流表示數為0.5A時，電壓表示數如圖丙所示，其值
為 　 　V。
實驗次數
1
2
3
4
5
電壓U/V
1.0
1.5
2.0

3.0
電流I/A
0.2
0.3
0.4
0.5
0.6
（5）分析表格中的數據，得到的結論是：電阻一定時，導體中的電流與導體兩端的電壓成 　 　。
四、計算題（34題6分，35題7分，共13分）
34．（6分）某學習小組同學想研究酒精燈燒水時的熱效率，他們用酒精燈給100g的水加熱，經過一段時間測得水溫升高了60℃、消耗了4.2g酒精。已知：水的比熱容為4.2×103J/（kg?℃），酒精的熱值為3×107J/kg。求：
（1）此過程中水吸收的熱量；
（2）4.2g酒精完全燃燒放出的熱量；
（3）酒精燈燒水時的熱效率。
35．（7分）如圖所示電路，電阻R2＝8Ω，當開關S閉合時電流表A的示數為2A，電流表A1的示數為1.6A。
求：（1）電流表A2的示數；
（2）電源電壓；
（3）電阻R1的阻值。


2020-2021學年湖南省永州市零陵區九年級（上）期中物理試卷
參考答案與試題解析
一、選擇題（每小題2分，共44分。每小題給出的選項中只有一個是正確的，請將所選答案的序號填涂在答題卡上的指定位置）
1．【解答】解：A、節能燈正常工作時電流約為0.1A，故A不符合實際；
B、一節新的干電池電壓約為1.5V；故B符合實際；
C、手機正常工作時電流為0.1A，故C不符合實際；
D、對人體來說，安全電壓不能超過36V，故D不符合實。
故選：B。
2．【解答】解：A．由于水的比熱容較大，汽車用水做發動機的冷卻劑，故A錯誤；
B．發動機做功沖程，燃氣推動活塞做功，將內能轉化為機械能，故B正確；
C．任何方法都不可能使汽油機的效率達到100%，故C錯誤；
D．排出的尾氣對環境是有污染的，故D錯誤。
故選：B。
3．【解答】解：A、任何分子之間都有空隙，“納米紙”只是空隙較小，該選項說法不正確；
B、分子間的引力和斥力是同時存在的，該選項說法不正確；
C、一切分子都在不停地做無規則運動，“納米紙”不能阻止細菌分子無規則運動，該選項說法不正確；
D、因為分子間有引力，所以靠得很近的兩滴油能自動結合成一滴，該選項說法正確。
故選：D。
4．【解答】解：A、物體吸收了熱量，內能增大，但溫度不一定升高，例如：晶體熔化時，吸收熱量，溫度不變，故A錯誤；
B、物體的內能增加，它的溫度不一定升高，例如：水沸騰時，不斷吸熱，內能增加，但溫度不變，故B正確；
C、一個物體的內能增加，可能是吸收了熱量，也可能是因為對物體做功。故C錯誤；
D、物體溫度越高，內能越大，熱量不是狀態量，而是過程量，不能說含有，不符合題意，故D錯誤。
故選：B。
5．【解答】解：A、用絲綢摩擦過的玻璃棒所帶的電荷為正電荷，用它靠近帶正電的物體時，同種電荷會相互排斥，故A正確；
B、摩擦起電的實質是使電子從一個物體轉移到另一個物體，故B錯誤；
C、家庭電路中的開關與所控制的燈是串聯的，故C錯誤；
D、家庭中使用的電熱水器的發熱體要有電阻，而超導體的電阻為0，故D錯誤。
故選：A。
6．【解答】解：當金屬棒把驗電器A、B兩金屬球相連時，電子會發生定向移動，從A移動到B，使驗電器B也帶上了電。由于電子帶的是負電，而電流的方向是正電荷定向移動的方向，所以電流方向與電子移動的方向相反，也就是電流方向由B到A。
故選：C。
7．【解答】解：由題可知，三個輕質小球任意兩個小球相互靠近（未接觸）都相互吸引。
（1）若兩個小球帶負電，一個小球帶正電，或者兩個小球帶正電，一個小球帶負電，則一定會出現帶同種電荷的兩個小球互相排斥；所以不可能是三個小球都帶電，故A、B錯誤。
（2）若兩個小球帶異種電荷，另一個小球不帶電，則兩個帶異種電荷的小球靠近時相互吸引，同時兩個帶電小球都會吸引不帶電的小球，故C正確。
（3）若兩個小球不帶電，另一個小球帶電，則兩個不帶電的小球靠近時不會相互吸引，故D錯誤；
故選：C。
8．【解答】解：
A、水吸收的熱量Q吸＝cm（t﹣t0）＝4.2×103J/（kg?℃）×1kg×（70℃﹣20℃）＝2.1×105J，故A正確；
B、電熱水壺消耗的電能轉化為內能，其中有水的內能、水壺的內能，部分熱量散失到空氣中，故B錯；
C、水的溫度升高，它的內能增加，故C錯；
D、比熱容是物質的一種特性，水的溫度升高，它的比熱容不變，故D錯。
故選：A。
9．【解答】解：（1）質量是指物體所含物質的多少；一杯酒精用掉一半后，其質量將減半。
（2）酒精的密度、比熱容和熱值，表示酒精的某種特性，是從不同的角度來描述酒精的特性，一般不發生變化；
綜上所述，一杯酒精用掉一半，則剩下的酒精密度、比熱容和熱值不變。故ABC錯誤，D正確。
故選：D。
10．【解答】解：A、據圖可知，滑片左側接入電路，所以當滑動變阻器滑片P向左滑動時，連入電路的電阻變小，故A錯誤；
B、據圖可知，滑片左側接入電路，所以當滑動變阻器滑片P向左滑動時，連入電路的電阻變小，故B錯誤；
C、此時變阻器的全部電阻接入電路，移動滑片，阻值不變，故C錯誤；
D、據圖可知，滑片右側接入電路，所以當滑動變阻器滑片P向左滑動時，連入電路的電阻變大，故D正確。
故選：D。
11．【解答】解：因電阻是導體本身的一種性質，只與導體的材料、長度、橫截面積和溫度有關，與導體兩端的電壓和通過的電流無關；導體兩端電壓為零時，其阻值不為零；故D正確，ABC錯誤。
故選：D。
12．【解答】解：導體的電阻：R＝＝＝10Ω，
電阻是導體本身的一種性質，只與導體的材料、長度、橫截面積和溫度有關，與兩端電壓和通過的電流無關，
如果將其兩端的電壓增大到4V，導體的電阻不變，
此時導體中的電流為：I2＝＝＝0.4A。
故選：C。
13．【解答】解：A、如果燈泡L短路，電路電阻較小，電流表指針偏轉角度應較大。此選項不符合題意；
B、如果燈泡L斷路，整個電路斷路，電壓表、電流表指針不會偏轉。此選項不符合題意；
C、如果R短路，電路電阻較小，電流表指針偏轉角度應較大；電壓表相當于與導線并聯無示數。此選項不符合題意；
D、如果R斷路，電壓表測量電源電壓，指針會明顯偏轉；電路中無電流，即電流表示數為零。此選項符合題意。
故選：D。
14．【解答】解：因為A，B是同種材料制成的電阻，它們的長度相等，A的橫截面積是B的兩倍，顯然RA＜RB．故CD錯誤。
由于它們串聯在電路中，根據串聯電路電流處處相等的特點可知：通過電阻A、B的電流相等，即IA＝IB．故A正確、B錯誤。
故選：A。
15．【解答】解：由題意知，指示燈與S并聯，但電路不會出現短路，即電路中有保護電阻；
結合選項可知C符合題意，ABD不符合。
故選：C。
16．【解答】解：（1）由電路圖可知，電壓表V2示數應大于電壓表V1示數，而兩電壓表指針位置相同，則電壓表V2量程是0～15V，分度值是0.5V，電壓表示數UV1＝7.5V；電壓表V1量程是0～3V，分度值是0.1V，電壓表示數UV2＝1.5V；
（2）電阻R2的電壓U2＝UV1＝1.5V，電阻R1的電壓U1＝UV2﹣U2＝7.5V﹣1.5V＝6V；
故選：A。
17．【解答】解：A．兩燈串聯，電壓表與L2并聯，測L2的電壓，不符合題意；
B．兩燈串聯，電壓表與L2并聯，測L2的電壓，不符合題意；
C．兩燈串聯，電壓表的左接線柱與燈L2左端相連，右接線柱與燈L2的右端連接，電壓表與L2并聯，測L2的電壓，不符合題意；
D．兩電燈并聯，電壓表并聯在L1的兩端，電壓表可測L1的電壓，符合題意。
故選：D。
18．【解答】解：根據電流表與被測用電器串聯，電壓表與被測用電器并聯，由圖可知，甲表與燈串聯，所以是電流表，乙表與燈并聯，所以是電壓表。如圖：

兩燈串聯，電流表測電路中電流，電壓表測L1兩端電壓。
故選：B。
19．【解答】解：A．圖中油量表串聯在電路中，是由電流表改裝而成的，故A錯誤。
B．由電路圖可知，R和R′依次串聯，電流只有一條路徑，則兩電阻是串聯的，故B錯誤；
C．油位越高，浮標上移，滑片下移，接入電路中的電阻變小，電路中的總電阻變小，由I＝可知，電路中的電流變大，即通過R的電流越大，故C正確；
D．油位越低，浮標下移，滑片上移，接入電路中的電阻變大，電路中的總電阻變大，由I＝可知，電路中的電流變小，由U＝IR可知，R′兩端的電壓變小，因串聯電路中總電壓等于各分電壓之和，所以R兩端的電壓越大，故D錯誤。
故選：C。
20．【解答】解：當冰箱門打開時，制冷電路關閉，同時使冰箱內的照明燈點亮；當冰箱門關閉時，制冷電路啟動，同時冰箱內的照明燈熄滅。由此可知冰箱內照明和壓縮機能獨立工作，所以屬于并聯電路，并且冰箱門上的開關S與燈泡串聯。
故選：C。
21．【解答】解：
由圖知，電壓表與燈泡串聯后與電流表并聯，而電流表相當于一根導線，將電源的正負極直接連接在了一起，即電路形成電源短路，故電壓表不會燒壞，也無示數，燈泡不發光；而電路中電流過大，電流表會被燒壞，故AB不符合題意，C符合題意；
電流表被燒壞后，電壓表串聯在電路中測電源電壓，但燈泡不能發光，故D不符合題意。
故選：C。
22．【解答】解：A、由圖可知，R與R0串聯在電路中，當熱敏電阻隨溫度的升高而過小時，電路中的總電阻R串＝R+R0而不致過小，因此R0起到保護電路的作用，故A不符合題意；
B、由圖2而知，當溫度升高時，R會變小，根據串聯電路的分壓特點可知，熱敏電阻兩端的電壓會變小，即電壓表示數會變小，故B不符合題意；
C、由圖可知，溫度為40℃時，熱敏電阻的值為R＝20Ω，則電流表示數I＝＝＝0.2A，故C不符合題意；
D、由圖可知，電壓表測R兩端電壓U，電流表測電路電流即R電流I，由歐姆定律可知，＝R，即電壓表與電流表示數的比值表示的是熱敏電阻的值，當溫度降低時，由圖2可知，其阻值變大，即電壓表與電流表的示數比值變大，故D符合題意。
故選：D。
二、填空題（每空1分，共20分）
23．【解答】解：
端上一碗牛肉面，香味撲鼻而來，這時擴散現象，說明分子在不停做無規則運動；
端碗時很燙手，手從碗上吸收了熱量，是通過熱傳遞方式增加了手的內能。
故答案為：無規則運動；熱傳遞。
24．【解答】解：各考場的有線揚聲器是不能相互影響的，必須能夠獨立工作，所以它們之間是并聯的；
只需要在干路上加一個開關，控制它們同時開播或停播；
故答案為：并，能。
25．【解答】解：甲圖對試管中的水加熱，加快水的蒸發，使試管中水的內能增大，體積膨脹，對外做功，使塞子飛出去，內能轉化為塞子的機械能。
乙圖是用力將活塞壓下，活塞對空氣做功，空氣的內能增大，溫度升高，達到了棉花的著火點，棉花就會燃燒。是通過對物體做功來增大物體內能的，即是將機械能轉化為內能的過程。
丙圖兩氣門都關閉，活塞下行，汽缸容積變大，是做功沖程，做功沖程將內能轉化為機械能。
丁圖兩氣門都關閉，活塞上行，汽缸容積變小，是壓縮沖程，壓縮沖程是把機械能轉化為內能的過程。
由以上分析不難看出：壓縮沖程是機械能轉化成內能，與此原理相同的是乙圖所示的演示實驗；汽油機利用內能來做功的沖程是丙圖。
燃料燃燒過程是將化學能轉化為內能的過程；
故答案為：乙；丙；化學；內。
26．【解答】解：順時針旋轉旋片時，燈泡變亮，原因是電流變大，電源電壓不變，根據歐姆定律可知：電路中電阻變小，則應連接接線柱b、c與燈泡串聯后接入電路。
故答案為：bc；串；
27．【解答】解：由I＝可得，導體的電阻：
R＝＝＝10Ω，
因電阻是導體本身的一種性質，與導體兩端的電壓和通過的電流無關，
所以，如果這個導體兩端電壓變?yōu)榱銜r，導體的電阻仍為10Ω不變。
故答案為：10；10。
28．【解答】解：金屬的導電性能一般比較強；LED燈（發光二極管）用到了一種導電性能介于導體和絕緣體之間的材料，叫半導體材料；
故答案為：強；半導體材料
29．【解答】解：由電路圖可知此電路為并聯電路，電流表a與在L1串聯，因此電流表a測量L1的電流；電流表b串聯在干路中，電流表b測量干路中的電流；因為并聯電路的干路電流要大于支路電流，所以電流表a的使用量程應是0～0.6A，分度值是0.02A，讀數為0.3A；電流表b的使用量程應是0～3A，分度值是0.1A，讀數為1.2A。
故答案為：L1；0.3；1.2。
30．【解答】解：若將甲、乙兩燈泡并聯接在電壓為6V的電源上，由圖像可知，通過乙燈泡的電流為0.5A；將兩只相同的甲燈泡串聯接在電壓為8V的電源上，則每盞燈泡兩端的電壓為4V，由圖像可知，通過燈泡甲的電流為0.8A；每只燈泡的電功率為：P＝UI＝4V×0.8A＝3.2W。
故答案為：0.5；0.8；3.2。
三、作圖題（3分）
31．【解答】解：
由實物圖可知，兩電阻并聯，電流表在R1支路上，開關在干路上，由此畫出電路圖如圖所示：

四實驗探究題（每空2分，共20分）
32．【解答】解：（1）根據比較不同物質吸熱能力的兩種方法，要控制不同物質的質量和初溫相同，
故在兩個完全相同的燒杯中分別加入質量、初溫都相同的水和煤油（因水和煤油密度不同，根據m＝ρV，體積相同的水和煤油質量不同）。
（2）根據轉換法，實驗中選擇相同規格的電加熱器，并且加熱相同的時間目的是控制吸收的熱量相同；
在質量和吸收的熱量相同時，升高的溫度不同，物質的吸熱能力不同，故可通過比較升高的溫度來研究水和煤油的吸熱能力。
（3）根據描繪出了水和煤油兩種液體的溫度隨加熱時間變化的圖象知，水溫度升高40℃用12分鐘，煤油溫度液體升高40℃用6分鐘，根據比較吸收能力的方法，即水的吸熱能力強。
（4）根據轉換法，溫度升高40℃，煤油吸收熱量是水的＝0.5倍，根據c＝，在質量和升高溫度相同的情況下，比熱容c與Q成正比，
故煤油的比熱容是：c＝0.5×4.2×103J/（kg?℃）＝2.1×103J/（kg?℃）。
故答案為：（1）質量；（2）控制吸熱相同；升高的溫度；（3）水；（4）2.1×103。
33．【解答】解：（1）為了保護電路，連接電路時，開關應斷開；若在連接好電路之后閉合開關，看到如圖乙所示的情景，則發生此現象的原因是電流表的正、負接線柱接反；
（2）滑動變阻器應上下各選一個接線柱串聯接入電路，連接電路后要使滑動變阻器接入電路的阻值最大，所以應將其左下接線柱接入電路，如下圖所示：
；
（3）要使定值電阻兩端的電壓由1V變成2V，根據串聯電路電壓規律，應減小變阻器兩端的電壓，根據分壓原理，應減小變阻器接入電路的阻值，故應將滑動變阻器滑片P向左滑動；
（4）調節滑動變阻器，當電流表示數為0.5A時，電壓表示數如圖丙所示，電壓表選用小量程，分度值0.1V，其示數為2.5V；
（5）由表中數據可知，電壓增大為原來的幾倍，電流也相應增大為原來的幾倍，故得到的結論是：電阻一定時，導體中的電流與導體兩端的電壓成正比。
故答案為：（1）斷開；電流表正、負接線柱接反；（2）見解答圖；（3）左；（4）2.5；（5）正比。
四、計算題（34題6分，35題7分，共13分）
34．【解答】解：（1）水的質量：m水＝100g＝0.1kg，
此過程中水吸收的熱量：Q吸＝c水m水Δt＝4.2×103J/（kg?℃）×0.1kg×60℃＝2.52×104J；
（2）完全燃燒酒精的質量：m酒精＝4.2g＝4.2×10﹣3kg，
酒精完全燃燒放出的熱量：Q放＝m酒精q＝4.2×10﹣3kg×3×107J/kg＝1.26×105J；
（3）酒精燈燒水時的熱效率：η＝×100%＝×100%＝20%。
答：（1）此過程中水吸收的熱量為2.52×104J；
（2）4.2g酒精完全燃燒放出的熱量為1.26×105J；
（3）酒精燈燒水時的熱效率為20%。
35．【解答】解：
（1）因為在并聯電路中I＝I1+I2，
所以通過R2的電流為I2＝I﹣I1＝2A﹣1.6A＝0.4A；
（2）因為I＝，在并聯電路中U＝U1＝U2，
所以電源電壓為U＝U1＝U2＝I2R2＝0.4A×8Ω＝3.2V；
（3）R1的阻值為R1＝＝＝2Ω。
答：
（1）電流表A2的示數為0.4A；
（2）電源電壓為3.2V；
（3）電阻R1的阻值為2Ω。
