廣東省廣州市真光教育集團2020-2021學年九年級下學期期中物理試題

這是一份廣東省廣州市真光教育集團2020-2021學年九年級下學期期中物理試題，共22頁。試卷主要包含了填空作圖題，實驗探究題等內容，歡迎下載使用。

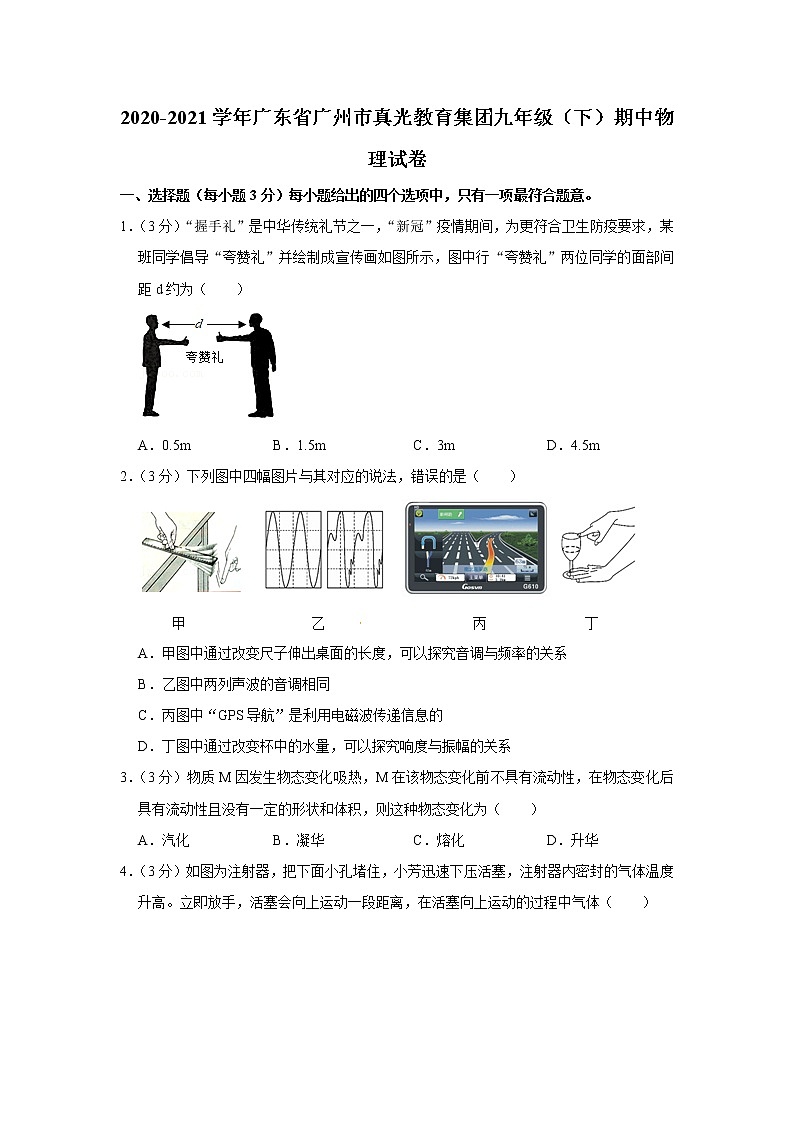

?2020-2021學年廣東省廣州市真光教育集團九年級（下）期中物理試卷
一、選擇題（每小題3分）每小題給出的四個選項中，只有一項最符合題意。
1．（3分）“握手禮”是中華傳統禮節之一，“新冠”疫情期間，為更符合衛生防疫要求，某班同學倡導“夸贊禮”并繪制成宣傳畫如圖所示，圖中行“夸贊禮”兩位同學的面部間距d約為（　?。?br />
A．0.5m B．1.5m C．3m D．4.5m
2．（3分）下列圖中四幅圖片與其對應的說法，錯誤的是（　?。?br />
A．甲圖中通過改變尺子伸出桌面的長度，可以探究音調與頻率的關系
B．乙圖中兩列聲波的音調相同
C．丙圖中“GPS導航”是利用電磁波傳遞信息的
D．丁圖中通過改變杯中的水量，可以探究響度與振幅的關系
3．（3分）物質M因發生物態變化吸熱，M在該物態變化前不具有流動性，在物態變化后具有流動性且沒有一定的形狀和體積，則這種物態變化為（　?。?br /> A．汽化 B．凝華 C．熔化 D．升華

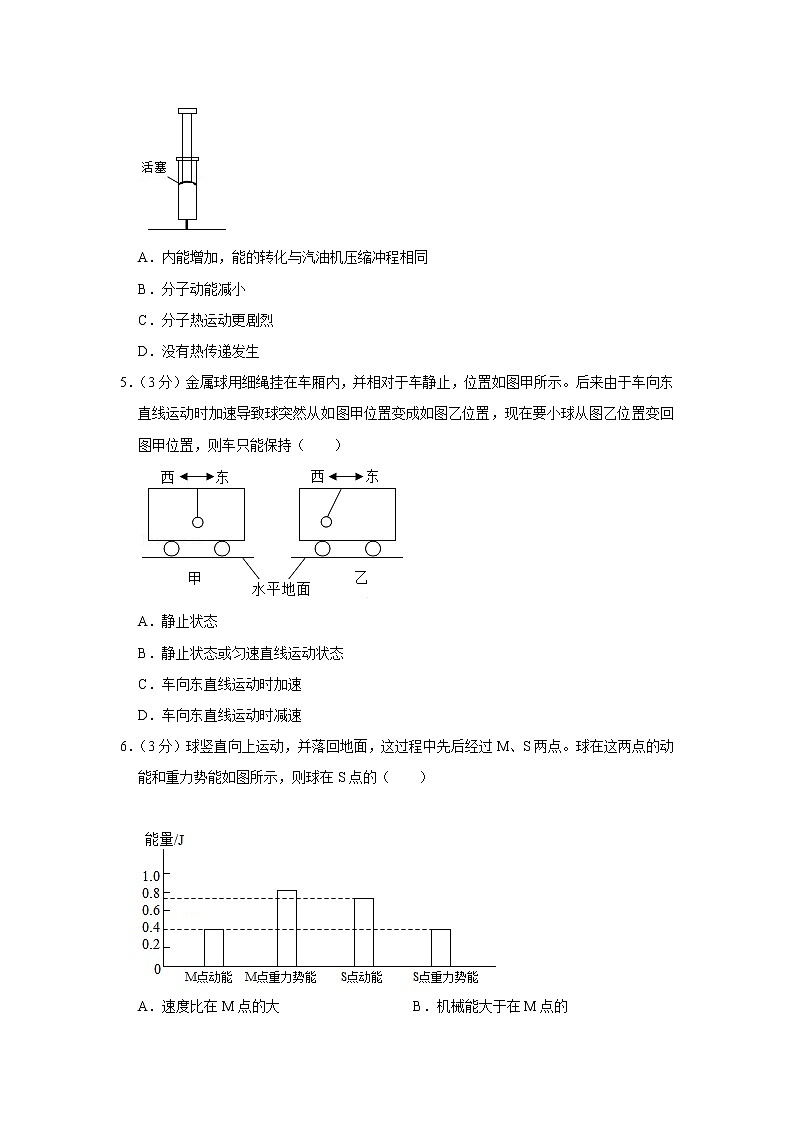

4．（3分）如圖為注射器，把下面小孔堵住，小芳迅速下壓活塞，注射器內密封的氣體溫度升高。立即放手，活塞會向上運動一段距離，在活塞向上運動的過程中氣體（　　）

A．內能增加，能的轉化與汽油機壓縮沖程相同
B．分子動能減小
C．分子熱運動更劇烈
D．沒有熱傳遞發生
5．（3分）金屬球用細繩掛在車廂內，并相對于車靜止，位置如圖甲所示。后來由于車向東直線運動時加速導致球突然從如圖甲位置變成如圖乙位置，現在要小球從圖乙位置變回圖甲位置，則車只能保持（　　）

A．靜止狀態
B．靜止狀態或勻速直線運動狀態
C．車向東直線運動時加速
D．車向東直線運動時減速
6．（3分）球豎直向上運動，并落回地面，這過程中先后經過M、S兩點。球在這兩點的動能和重力勢能如圖所示，則球在S點的（　?。?br />

A．速度比在M點的大 B．機械能大于在M點的
C．機械能等于在M點的 D．離地高度比在M點的高

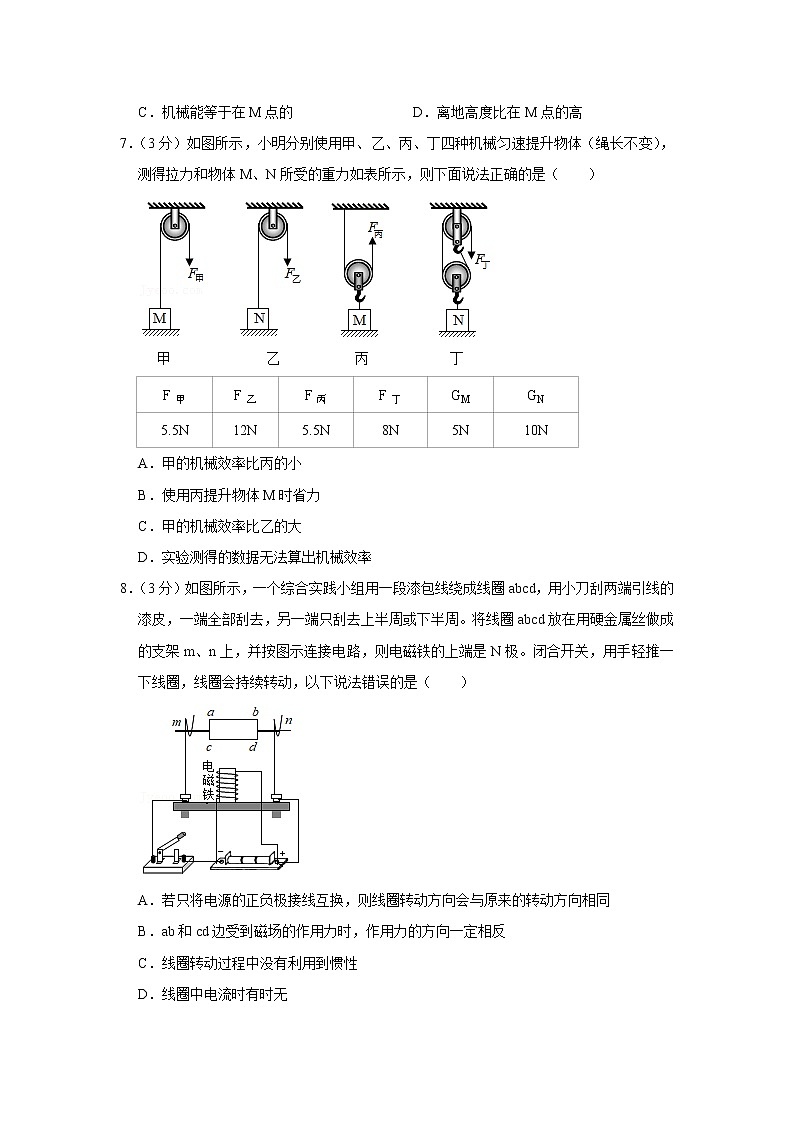

7．（3分）如圖所示，小明分別使用甲、乙、丙、丁四種機械勻速提升物體（繩長不變），測得拉力和物體M、N所受的重力如表所示，則下面說法正確的是（　?。?br />
F甲
F乙
F丙
F丁
GM
GN
5.5N
12N
5.5N
8N
5N
10N
A．甲的機械效率比丙的小
B．使用丙提升物體M時省力
C．甲的機械效率比乙的大
D．實驗測得的數據無法算出機械效率
8．（3分）如圖所示，一個綜合實踐小組用一段漆包線繞成線圈abcd，用小刀刮兩端引線的漆皮，一端全部刮去，另一端只刮去上半周或下半周。將線圈abcd放在用硬金屬絲做成的支架m、n上，并按圖示連接電路，則電磁鐵的上端是N極。閉合開關，用手輕推一下線圈，線圈會持續轉動，以下說法錯誤的是（　?。?br />
A．若只將電源的正負極接線互換，則線圈轉動方向會與原來的轉動方向相同
B．a(chǎn)b和cd邊受到磁場的作用力時，作用力的方向一定相反
C．線圈轉動過程中沒有利用到慣性
D．線圈中電流時有時無
9．（3分）如圖甲所示，水平放置的方形容器里有一個重為8N、棱長為10cm的正方體物塊M，M與容器底部不密合。以5mL/s的恒定水流向容器內注水，容器中水的深度h隨時間t的變化關系如圖乙所示（g＝10N/kg），水的密度是1.0×103kg/m3，則下面說法不正確的是（　?。?br />

A．當t＝140s時，物塊M在水中處于漂浮狀態
B．當t＝140s時，水對容器底部的壓力大小是15N
C．圖乙中a的值是8cm
D．40～140s時段，浮力對物體做功是0.96J
10．（3分）小明按如圖1所示電路圖做實驗，閉合開關，兩表讀數如圖2所示。L突然燒斷，燒斷后兩表示數如圖3所示，定值電阻兩端的電壓為U，流經定值電阻的電流為I。與L燒斷前相比，燒斷后（　　）

A．U變大，I不變
B．U變大，I變小
C．定值電阻消耗的電功率變大
D．定值電阻的阻值為3.2歐
二、填空作圖題（每空1分，每圖2分，共24分）
11．（2分）如圖所示，S點發出的一條光線經平面鏡反射后，再經凸透鏡折射，折射光線平行于主光軸射出。請畫出：
（1）S點發出的入射光線。
（2）經平面鏡的反射光線。
（3）凸透鏡左側焦點F的位置。

12．（3分）如圖是一款5G測溫巡邏機器人，在抗擊疫情中，提高了防疫效率，成為“網紅”。關于該型機器人
（1）測溫儀遠距測溫時，是通過接收人體輻射的　 　實現的。
（2）5G是通過　 　傳輸信息的，5G利用的電磁波在空氣中的傳輸速度　 　4G利用的電磁波在空氣中的傳輸速度（填“大于”、“小于”或“等于”）。

13．（3分）用一根細線系著乒乓球，在球的　 　邊（填“左”或“右”）從外向里吹氣，乒乓球會偏到如圖所示位置。畫出此時乒乓球所受繩的彈力和乒乓球的重力的示意圖。

14．（3分）如圖，O點是輕質杠桿AOB的支點，杠桿上的C點受到阻力F2的作用。若使杠桿在圖中所示位置靜止，請在杠桿上畫出所要施加的最小動力F1的示意圖，并畫出動力臂L1和阻力臂L2。若L1與L2之比為5：3，F(xiàn)2大小為100N，則F1的大小為　 　N。

15．（3分）某地區把多余電能E1送往制氫裝置產生氫氣，電能不足時，通過發電裝置把這部分氫氣燃燒釋放的能量轉化為電能E2送回電網。
A、4.2kg氫氣完全燃燒放出的熱量能使14t的水升溫　 　℃，不計熱損失，氫氣的熱值是1.4×108J/kg，水的比熱容是c水＝4.2×103J/（kg?℃）；
B、下列屬于不可再生能源的是　 　；（填序號）
①風能 ②煤 ③太陽能
C、E1　 　E2（選填“＞”“＝”“＜”）。
16．（5分）小明想探究圖甲中的膜被不同粗細的針剛刺破時所受壓強是否相等。A針對膜的壓力F隨時間變化，膜剛被刺破時，壓力達到最大值，F(xiàn)﹣t圖像如圖乙所示。
針的編號
A
B
針與膜接觸面積/m2
7×10﹣8
3.5×10﹣7
（1）膜被刺破前，瓶上的透氣孔是打開的，此時瓶內空氣壓強　 ?。ㄌ睢按笥凇薄ⅰ靶∮凇被颉暗扔凇保┢客獯髿鈮簭?。膜剛被刺破時，A針對膜的壓力FA為　 　N，壓強pA為　 　Pa；
（2）t1至t2這段時間，A針對膜的壓強是變大、變小還是不變　 ??？
（3）B針剛刺破圖甲中的膜時，測得針對膜壓力為3.5N，此時B針對膜的壓強為pB，則pA　 　pB（選填“＞”“＝”“＜”）。

17．（3分）我們用圖中的裝置進行實驗，根據現象可推斷定值電阻R1和R2的大小關系。
（1）定值電阻R1和R2分別加熱容器內的油（甲瓶中的油比乙瓶中的多）。兩電阻工作相同時間，油均未沸騰，觀察到甲溫度計升溫比乙溫度計多。該過程電阻產生的熱量全部被油吸收。根據上述實驗可得“R1產生的熱量比R2　 　”。
（2）根據上述信息，可判斷R1　 　R2（選填“＞”“＝”“＜”）依據是 　 　。

18．（2分）生活中有一種插線板，在使用中發現：插線板上的指示燈在開關斷開時不發光，插孔不能提供工作電壓；而在開關閉合時指示燈發光，插孔可以提供工作電壓；如果指示燈損壞，開關閉合時插孔也能提供工作電壓。根據上述現象，請在圖中畫出開關、指示燈、電阻和插孔的連接方式，并與電源線接通。

三、解析題（每題8分，共16分）解析題應寫出必要的文字說明、公式和重要演算步驟。只寫出最后答案的不能得分。
19．（8分）塔吊是一種常見的起重設備，如圖是塔吊的示意圖。電動起重機在2min內將質量為3t的物體勻速提升30m高，又用1min使物體在水平方向平移15m。（g＝10N/kg）求：
（1）吊物體的鋼絲繩3min內對物體所做的功；
（2）吊物體的鋼絲繩2min內對物體所做功的功率；
（3）若電動機提升物體時的效率為90%，平移物體時的功率為2kW，求電動機3min內消耗的電能。

20．（8分）某電吹風的簡化電路圖如圖所示，R1、R2是發熱電阻絲，M是電動機。開關S1閉合后，S2接1、2時吹冷風，通過電動機的電流為0.2A；S2接2、3時吹溫風，R1的阻值為110Ω．S2接3、4時吹熱風，電吹風的總功率為1100W，電源電壓為220V．試求：
（1）吹冷風時，電動機的功率是多少？
（2）吹溫風時，通過R1的電流是多少？
（3）吹熱風時，5s內R2消耗的電能是多少？

四、實驗探究題（每空1分，共20分）
21．（8分）（1）如圖所示a表示垂直于紙面的一根導線，它是閉合電路的一部分，以下選項中能讓a在磁場中水平方向左右運動時不能產生感應電流的有　 　。

（2）絲綢和玻璃棒摩擦時，要增大他們之間的滑動摩擦力，應　 ?。ㄟx填序號：A、用絲綢包住玻璃棒，手再加大力捏緊些摩擦。B、力不變，使絲綢和玻璃棒接觸面積更大些摩擦。）摩擦后玻璃棒帶正電，說明　 　的原子核束縛電子的本領強些。
（3）小華做“探究凸透鏡成像規律”實驗：
①將平行光　 　凸透鏡，移動光屏，直至光屏上形成一個最小最亮的光斑，如圖甲所示，該凸透鏡的焦距為　 　cm；
②將點燃的蠟燭、光屏放在凸透鏡的兩側，調節它們的高度，使燭焰和光屏的中心位于凸透鏡的　 　上，這樣做目的是使像呈現在　 ?。?br /> ③將蠟燭移動到圖乙所示位置，則需把光屏移到光具座的　 　刻度之間，才能在光屏上得到清晰的倒立、縮小的實像。
22．（6分）小銘在學校期間，使用一種醫用免洗洗手液對手部進行消毒過程中，聞到了濃濃的酒精味，看到該液體流動性較差。查看瓶身上的說明后，確定這種洗手液主要成分為75%的酒精。于是，小銘所在的興趣小組對這種洗手液的密度進行了測量。

（1）實驗前，將托盤天平放在　 　工作臺上，游碼移到標尺的“0”刻度線處，指針靜止在如圖1甲所示位置，此時應將右端的平衡螺母向　 ?。ㄟx填“左”或“右”）調節，使天平平衡。
（2）將盛有適量洗手液的燒杯放在天平的左盤，天平重新平衡時，右盤所加砝碼及游碼位置如圖1乙所示，將燒杯中的部分洗手液沿量筒壁倒入量筒，測得燒杯和剩余洗手液的總質量為42.4g；經過一段時間后，觀察到量筒內的液面如圖1丙所示，則這種洗手液的密度為　 　kg/m3。
（3）小銘對洗手液的密度測量結果有疑惑，回到家后利用電子秤、燒杯、細線和一個實心鋁塊等器材再次對這種洗手液的密度進行測量。具體做法如下：
①在燒杯中倒入適量洗手液放置在電子秤上（如圖2甲）；
②將系好細線的鋁塊緩緩浸沒到洗手液中保持靜止（如圖2乙），洗手液未溢出；
③將鋁塊緩慢沉底后松開細線（如圖2丙）。則這次測得洗手液的密度為　 　kg/m3。對前后兩次實驗進行分析，發現在　 ?。ㄟx“學?！被颉凹摇保┧鶞y洗手液密度的結果更接近真實值，造成另一次密度測量結果與真實值的差異較大的原因可能是　 　。（已知鋁塊的密度為2.7×103kg/m3，不計細線質量，細線和正方體均不吸收洗手液）
23．（6分）在“伏安法測電阻的實驗”中。電路如圖甲所示。電源電壓保持不變，閉合S，調節滑動變阻器，兩電壓表示數隨電路中電流表示數變化的圖像如圖乙所示。

（1）為保證電路安全，在未閉合S之前滑動變阻器的滑片應處于　 ?。ㄟx填“a”或“b”）端。
（2）根據U﹣I圖像信息可知，電源電壓U＝　 　V，電阻R1＝　 　Ω，滑動變阻器連入電路的最大阻值為　 　Ω。
（3）當圖線①和②相交時，滑動變阻器消耗的功率為　 　W。
（4）為了測量未知電阻Rx的阻值，小明又設計了如圖丙所示的電路。電源電壓保持不變，R0為定值電阻。實驗步驟如下：閉合S、S1，斷開S2，電壓表讀數為U1，閉合S、S2，斷開S1，電壓表讀數為U2，則Rx＝　 ?。ㄓ肬1、U2、R0來表示）。

2020-2021學年廣東省廣州市真光教育集團九年級（下）期中物理試卷
參考答案與試題解析
一、選擇題（每小題3分）每小題給出的四個選項中，只有一項最符合題意。
1．【解答】解：人的一只胳膊伸直了約0.5m，所以由圖可知兩人的臉相隔約3×0.5m＝1.5m。
故選：B。
2．【解答】解：
A、改變尺子伸出桌面的長度，若用相同的力撥動尺子，尺子的振動頻率不同，聲音的音調不同，是為了研究音調與頻率的關系；若要探究響度與振幅的關系，需要保持尺子伸出桌面的長度不變，改變撥動尺子的力度，故A正確；
B、由圖知，兩列聲波振動的快慢相同，因此音調相同，故B正確；
C、丙圖中“GPS導航”是利用電磁波來傳遞信息的，故C正確；
D、當用手指潤濕后沿著杯口邊緣摩擦時，是杯子和水發生了振動，當水量越大時，杯子和水越難振動，因此可以得出杯中的水量越大，音調越低，水量越小，音調越高，由此可知，通過改變杯中的水量，可以探究音調與頻率的關系，故D錯誤。
故選：D。
3．【解答】解：液體和氣體具有流動性，稱為流體，M在該物態變化前不具有流動性，變化后具有流動性且沒有一定的形狀和體積，則M在物態變化前為固態，變化后為氣態；
A、物質由液態變?yōu)闅鈶B(tài)叫汽化，故A不符合題意；
B、物質由氣態直接變?yōu)楣虘B(tài)叫凝華，故B不符合題意；
C、由固態變?yōu)橐簯B(tài)叫熔化，故C不符合題意；
D、物質由固態直接變?yōu)闅鈶B(tài)叫升華，故D符合題意；
故選：D。
4．【解答】解：A、實驗中，下壓活塞后再立即放手，活塞會向上運動一段距離，在活塞向上運動的過程中氣體膨脹對活塞做功，將內能轉化為機械能，與汽油機的做功沖程能量轉化相同，故A錯誤；
B、活塞向上運動的過程中空氣的內能減小，溫度降低，則分子動能也減小，故B正確；
C、由于活塞向上運動的過程中空氣溫度降低，所以分子熱運動會變緩，故C錯誤；
D、在做功的同時，空氣與筒壁之間同時也會發生熱傳遞，故D錯誤。
故選：B。
5．【解答】解：車廂和金屬球原來處于靜止狀態，當車向東直線加速運動時，金屬球由于慣性要保持原來的靜止狀態，金屬球會向西擺動，現在要小球從圖乙位置變回圖甲位置，車廂應保持靜止狀態或勻速直線運動狀態，故B符合題意。
故選：B。
6．【解答】解：A、球的質量不變，球在M點的動能小于S點動能，所以球在M點的速度小于S點速度，故A正確；
BC、球在運動過程中沒有發生彈性形變，所以機械能等于動能和重力勢能之和，由圖知，球在M點動能和S點重力勢能相等，M點的重力勢能大于S點的動能，所以M點的機械能大于S點的機械能，故BC錯誤；
D、M點的重力勢能大于S點的重力勢能，球的質量不變，所以球在M點的高度大于S點的高度，故D錯誤；
故選：A。
7．【解答】解：
設承擔物重的繩子股數為n，則拉力端移動的距離s＝nh，
拉力做的有用功W有用＝Gh，拉力做的總功W總＝Fs＝F×nh＝nFh，機械效率η＝＝＝＝；
甲圖中，使用的是定滑輪，n甲＝1，機械效率η甲＝＝×100%≈90.9%；
乙圖中，使用的是定滑輪，n乙＝1，機械效率η乙＝＝×100%≈83.3%；
丙圖中，使用的是動滑輪，n丙＝2，機械效率η丙＝＝×100%≈45.5%；
丁圖中，使用的是滑輪組，n丁＝2，機械效率η?。剑健?00%＝62.5%。
A、由上面計算可知，η甲≈90.9%，η丙≈45.5%，所以甲的機械效率比丙的大，故A錯誤；
B、使用丙提升物體M時，GM＝5N，F(xiàn)丙＝5.5N，F(xiàn)丙＞GM，是費力的，故B錯誤；
C、由上面計算可知，η甲≈90.9%，η乙≈83.3%，η?。?2.5%，所以甲的機械效率比乙的大，故C正確；
D、由上面計算可知，利用實驗測得的數據可以算出機械效率，故D錯誤。
故選：C。
8．【解答】解：由圖知，電磁鐵和上方線圈是并聯的，用同一電源供電；
A、若只將電源的正負極互換，則電磁鐵和上方線圈中的電流方向都發生改變，電磁鐵周圍的磁場方向也發生了改變；由于通電導體在磁場中受力的方向與電流方向和磁場的方向有關，只改變其中的一個因素，磁場力的方向改變，若兩個因素都改變，則受到的磁場力的方向不改變，所以線圈轉動方向會與原來的轉動方向相同，故A正確；
B、ab和cd邊受到磁場的作用力時，雖然磁場方向相同，但通過的電流方向不同，所以ab和cd邊受到作用力的方向一定相反，故B正確；
C、線圈轉動到平衡位置時，不會受到磁場力的作用，由于線圈具有慣性，所以線圈仍然能轉過平衡位置，使線圈受到磁場力，即線圈轉動過程中也利用了慣性，故C錯誤；
D、有一端只刮去半周漆皮，其目的是使線圈在轉動過程中，每轉一周只有半周線圈中有電流通過，這樣可使線圈受到非平衡力，從而使線圈可以連續轉動，即線圈中電流時有時無，故D正確。
故選：C。
9．【解答】解：A.物塊M的體積V＝（0.1m）3＝0.001m3；
物塊M的質量：m＝＝＝0.8kg；
物塊M的密度ρM＝＝＝0.8×103kg/m3＜1.0×103kg/m3；
即物塊的密度小于水的密度，
由圖像可知：當t＝140s時，水的深度為h＝12cm，大于立方體物塊M的邊長為10cm；
則根據浮沉條件可知物塊在水中將漂浮，故A不符合題意；
B.當t＝140s時，注入的水的體積V水＝vt＝5mL/s×140s＝700mL＝7×10﹣4m3，
則G水＝ρ水gV水＝1.0×103kg/m3×10N/kg×7×10﹣4m3＝7N；
所以液體對底部的壓力F＝G水+GM＝7N+8N＝15N，故B不符合題意；
C.當t＝40s時，正好是物塊M處于剛剛開始漂浮的狀態，則F?。紾M＝8N，
根據F?。溅岩篻V排可得：
V排＝＝＝8×10﹣4m3＝800cm3，
所以深度a＝＝＝8cm，故C不符合題意；
D.在40﹣140s階段，物塊M上升的高度為h′＝12cm﹣8cm＝4cm＝0.04m，則浮力對物體做功W＝F浮h′＝8N×0.04m＝0.32J，故D符合題意。
故選：D。
10．【解答】解：
AB、由圖1可知，電阻R和燈泡L并聯，電壓表測量并聯電路兩端的電壓（也是測電阻R的電壓），電流表測量干路中的電流；
當L突然燒斷后，電壓表測電阻R的電壓，電流表測通過它的電流；
由圖2和圖3可知，電壓表量程為0﹣3V，分度值為0.1V，原來電壓表示數為1.6V，即原來定值電阻兩端電壓為U＝1.6V；燈泡L燒斷后電壓表示數為2.4V，即此時定值電阻兩端電壓為U′＝2.4V，所以，定值電阻兩端的電壓U變大；
定值電阻的阻值不變，其電壓U變大，由I＝可知，流經定值電阻的電流I也變大；綜上所述，U變大、I變大，故AB錯誤；
C、流經定值電阻的電流I變大，根據P＝I2R可知，定值電阻功率變大，故C正確；
D、當L突然燒斷后，由圖可知，電流表選用的是小量程，分度值為0.02A，示數為0.26A，根據歐姆定律可知，定值電阻的阻值為：R＝＝≈9.2Ω，故D錯誤。
故選：C。
二、填空作圖題（每空1分，每圖2分，共24分）
11．【解答】解：
根據平面鏡成像特點，先作出S點關于平面鏡的對稱點，即為S的像點S′，再連接S'與凸透鏡上發生折射時的折射點，即可得到S點發出的光經平面鏡的反射光線，與鏡面的交點A為入射點，連接SA即為平面鏡的入射光線；
再根據通過焦點的光線經凸透鏡折射后將平行于主光軸可知，射向凸透鏡的光線（經平面鏡的反射光線）與主光軸的交點為凸透鏡左側的焦點F．如圖所示：

12．【解答】解：（1）測溫儀是通過測定人體輻射的紅外線工作的；
（2）5G是通過電磁波傳輸信息的，5G、4G利用的電磁波在空氣中的傳輸速度相等，都等于3×108m/s。
故答案為：（1）紅外線；（2）電磁波；等于。
13．【解答】解：在球的右邊從外向里吹氣，右邊氣體壓強變小，乒乓球左邊的空氣壓強不變，因此乒乓球左邊空氣壓強大于右邊空氣壓強，乒乓球會偏到右邊；
此時乒乓球受繩的彈力方向沿繩子向上，重力的方向豎直向下，作用點都在重心上，如圖圖示：

故答案為：右；見上圖。
14．【解答】解：（1）由杠桿平衡條件可知，在阻力與阻力臂的乘積一定的情況下，要最省力，則動力臂應最長，由圖知OA比OB長，所以OA作為動力臂L1時最長；
因阻力方向豎直向下，為使杠桿平衡，則動力F1的方向應向上，則過A點作垂直于OA向上的力即為最小動力F1的示意圖；反向延長阻力畫出阻力的作用線，則支點O到阻力作用線的垂直距離為阻力臂L2，如圖所示：

（2）已知＝，F(xiàn)2＝100N，由杠桿平衡條件F1L1＝F2L2可得，F(xiàn)1＝＝＝60N。
故答案為：見上圖；60。
15．【解答】解：A．由題意可知，完全燃燒4.2kg氫氣放出的熱量被14t的水完全吸收，則
Q水吸＝Q放，即
c水m水△t＝q氫m氫
那么水升高的溫度
△t＝＝＝10℃。
B．在自然界中經過億萬年形成，短期內無法恢復且隨著大規模開發利用，儲量越來越少總有枯竭一天的能源被稱為不可再生能源，故屬于不可再生能源的是煤，即②。
C．多余電能E1送往制氫裝置產生氫氣，電能不足時，通過發電裝置把這部分氫氣燃燒釋放的能量轉化為電能E2，由于能量轉化過程中，存在能量的損失，故E1＞E2。
故答案為：A．10。
B．②。
C．E1＞E2。
16．【解答】解：（1）膜被刺破前，瓶上的透氣孔是打開的，里外氣體相通，此時瓶內空氣壓強等于瓶外大氣壓強；
由圖乙可知，膜剛被刺破時，A針對膜的壓力FA＝0.7N，A針與膜接觸面積為7×10﹣8m2，
則A針對膜的壓強：
pA＝＝＝1×107Pa；
（2）由圖知，t1至t2這段時間，壓力變大，而受力面積不變，由p＝可知，A針對膜的壓強變大；
（3）B針剛刺破圖甲中的膜時，測得針對膜壓力為3.5N，B針與膜接觸面積3.5×10﹣7m2，
B針對膜的壓強：pB＝＝＝1×107Pa，則pA＝pB。
故答案為：（1）等于；0.7；1×107；（2）變大；（3）＝。
17．【解答】解：（1）甲瓶中的油比乙瓶中的多，即m甲＞m乙，工作相同時間，油均未沸騰，且甲溫度計升溫多，即△t甲＞△t乙，
由Q＝cm△t可知，甲瓶中油吸熱多，而電阻產生的熱量全部被油吸收，所以R1產生的熱量比R2多；
（2）由圖知，兩電阻串聯，所以通過它們的電流相等，通電時間相同，R1產生的熱量比R2多，由Q＝I2Rt可知，R1＞R2。
故答案為：（1）多；（2）＞；焦耳定律。
18．【解答】解：
插線板上的指示燈在開關閉合時會發光，插孔正常通電，說明開關同時控制燈泡和插座，燈泡和插座之間可能是串聯，也可能是并聯，如果兩者并聯，開關應該在干路上；由題知，如果指示燈損壞，開關閉合時插孔也能正常通電，說明燈泡和插座之間是并聯的；
開關接在燈泡、插座和火線之間控制火線使用更安全；
由于指示燈的工作電壓較小，所以需要給指示燈串聯一個電阻來分擔電源的電壓；
三孔插座的接法是左零右火上接地，如圖所示：
。
三、解析題（每題8分，共16分）解析題應寫出必要的文字說明、公式和重要演算步驟。只寫出最后答案的不能得分。
19．【解答】解：（1）由做功的兩個必要因素可知，物體在水平方向平移15m，只有距離，沒有水平方向上的力，故水平移動不做功；
物體的重力為：
G＝mg＝3000kg×10N/kg＝3×104N，
提升重物過程中，起重機鋼絲繩拉力所做的功：
W＝Gh＝3×104N×30m＝9×105J；
（2）吊物體的鋼絲繩2min內對物體所做功的功率：
P＝＝＝7500W；
（3）電動機提升物體時消耗的電能：
W電＝＝＝1×106J；
平移物體時消耗的電能：
W電′＝Pt＝2000W×60s＝1.2×105J；
電動機3min內消耗的電能：
W總＝W電+W電′＝1×106J+1.2×105J＝1.12×106J；
答：（1）起重機吊物體的鋼絲繩所做的功是9×105J；
（2）吊物體的鋼絲繩2min內對物體所做功的功率是7500W；
（3）電動機3min內消耗的電能是1.12×106J。
20．【解答】解：（1）吹冷風時，開關S1閉合后，S2接1、2，電路為電動機的簡單電路，
則電動機的功率：
PM＝UIM＝220V×0.2A＝44W；
（2）吹溫風時，開關S1閉合后，S2接2、3，電動機M和發熱絲R1并聯，
因并聯電路中各支路兩端的電壓相等，
所以，通過R1的電流：
I1＝＝＝2A；
（3）吹熱風時，開關S1閉合后，S2接3、4，電動機M、電熱絲R1、電熱絲R2并聯，
此時電路中的總電流：
I＝＝＝5A，
因并聯電路中各支路獨立工作、互不影響，
所以，通過電動機M和通過電熱絲R1的電流不變，
因并聯電路中干路電流等于各支路電流之和，
所以，通過R2的電流：
I2＝I﹣IM﹣I1＝5A﹣0.2A﹣2A＝2.8A，
5s內R2消耗的電能：
W2＝UI2t＝220V×2.8A×5s＝3080J。
答：（1）吹冷風時，電動機的功率是44W；
（2）吹溫風時，通過R1的電流是2A；
（3）吹熱風時，5s內R2消耗的電能是3080J。
四、實驗探究題（每空1分，共20分）
21．【解答】解：（1）a屬于閉合電路的一部分導體；
甲圖，磁感線從左水平向右，a水平運動時，a的運動方向和磁感線方向平行，a中不會產生感應電流；
乙圖，磁感線從右水平向左，a水平運動時，a的運動方向和磁感線方向平行，a中不會產生感應電流；
丙圖，磁感線從上豎直向下，a水平運動時，a切割磁感線運動，a中產生感應電流；
丁圖，磁感線從下豎直向上，a水平運動時，a切割磁感線運動，a中產生感應電流；
故甲和乙兩圖a中不會產生感應電流，丙和丁兩圖a中產生感應電流。
故答案為：甲、乙。
（2）滑動摩擦力的大小與壓力大小、接觸面的粗糙程度有關，與接觸面積無關；絲綢和玻璃棒摩擦時，要增大他們之間的滑動摩擦力，可以增大壓力，也可以增大接觸面的粗糙程度，故選A；
摩擦后玻璃棒帶正電，說明玻璃棒失去了電子，玻璃棒的原子核束縛電子的本領弱，絲綢得到了電子，則絲綢的原子核束縛電子的本領強；
（3）①由圖甲可知，將平行光正對凸透鏡，移動光屏，在光屏上得到一個最小最亮的光斑，焦距是焦點到透鏡光心的距離，凸透鏡的焦距為：f＝60.0cm﹣50.0cm＝10.0cm；
②為了使像成在光屏的中央，實驗前需要使燭焰和光屏的中心位于凸透鏡的主光軸上；
③由圖乙可知，u＝50.0cm﹣20.0cm＝30.0cm＞2f，所以2f＞v＞f，即像在光具座的60cm到70cm刻度處之間，所以應將光屏向右移動，直至在光屏上找到清晰的倒立、縮小的實像。
故答案為：（1）甲、乙；（2）A；絲綢；（3）①正對；10.0；②主光軸；光屏的中央；③60cm到70cm。
22．【解答】解：
（1）用托盤天平測量物體質量時，把天平放置在水平桌面上；游碼移到標尺左端的零刻線處，然后調節平衡螺母，平衡螺母向上翹的一端移動，發現指針靜止時指在分度盤中央刻度線的左側，要使橫梁水平平衡，應將平衡螺母向右調節；
（2）燒杯和洗手液的總質量為：m1＝50g+20g+2.4g＝72.4g，
根據題意，量筒里洗手液的質量是：m＝m1﹣m2＝72.4g﹣42.4g＝30g，
由圖知，量筒中洗手液的體積是V＝30mL＝30cm3，
則洗手液的密度ρ＝＝＝1g∕cm3＝1×103kg/m3，
（3）①由圖2的甲知燒杯和洗手液的質量為m1′＝190g，
②由圖2的乙知，燒杯、洗手液以及排開洗手液的質量之和為m2′＝217g，
則排開洗手液的質量為m排＝m2′﹣m1′＝217g﹣190g＝27g＝0.027kg，
排開液體的重力為：G排＝m排g＝0.027kg×10N/kg＝0.27N，
根據阿基米德原理知F?。紾排＝0.27N，
③由圖2甲丙知，鋁塊的質量為m鋁＝m3﹣m1′＝271g﹣190g＝81g，
鋁塊的體積為：V鋁＝＝＝30cm3，
根據F?。溅岩篻V排得洗手液的密度：
ρ液＝＝＝0.9×103kg/m3；
對前后兩次實驗進行分析，發現在（3）中即在家所測洗手液密度的結果更接近真實值；造成在學校測量結果與真實值的差異較大的原因可能是由于測體積時，洗手液流動性較差，在測量體積時有一部分洗手液還沾在量筒壁上使得洗手液的體積偏小，根據ρ＝可知，密度偏大。
故答案為：（1）水平；右；（2）1×103；（3）③0.9×103；家；洗手液流動性較差，在測量體積時有一部分洗手液還沾在量筒壁上使得洗手液的體積偏小，根據ρ＝可知，密度偏大。
23．【解答】解：（1）為保證電路安全，在未閉合S之前滑動變阻器的滑片應處于阻值最大處的a端；
（2）當變阻器的滑片P移動到最右端時，變阻器連入電路的電阻為0，電路為R1的簡單電路，電壓表V1示數即電源電壓，U＝8V；
由圖乙知，此時電路的電流為I1＝0.4A，由歐姆定律可知，R1的阻值為：
R1＝＝＝20Ω；
當電路的電阻最大時，電路的電流最小為：I2＝0.1A，
根據串聯電路中電阻的規律及歐姆定律，滑動變阻器連入電路的最大阻值為：
R滑＝﹣R1＝﹣20Ω＝60Ω；
（3）因串聯電路各處的都相等，故當圖線①和②相交時，兩電阻的電壓也相等，由歐姆定律可知兩電阻相等，即滑動變阻器連入電路的電阻：R滑＝R1＝20Ω，
根據串聯電路電壓的規律和分壓原理，變阻器的電壓為＝4V，
滑動變阻器消耗的功率為：
P滑＝＝＝0.8W；
（4）閉合S、S1，斷開S2，兩電阻串聯，電壓表測待測電阻的電壓，電壓表讀數為U1；
閉合S、S2，斷開S1，電壓表測電源電壓，電壓表讀數為U2，根據串聯電路電壓的規律，定值電阻的電壓為：U0＝U2﹣U1，
由分壓原理可知：＝，
則Rx＝。
故答案為：（1）a；（2）8；20；60；（3）0.8；（4）。
聲明：試題解析著作權屬菁優網所有，未經書面同意，不得復制發布日期：2022/11/19 19:22:01；用戶：黃紹豪；郵箱：15778348456；學號：22306196
