廣東省江門市江海區外海中學2022-2023學年九年級上學期期中考試物理試題(含答案)

這是一份廣東省江門市江海區外海中學2022-2023學年九年級上學期期中考試物理試題(含答案)，共32頁。試卷主要包含了選擇題，填空題，作圖題，實驗題，計算題，綜合能力題等內容，歡迎下載使用。

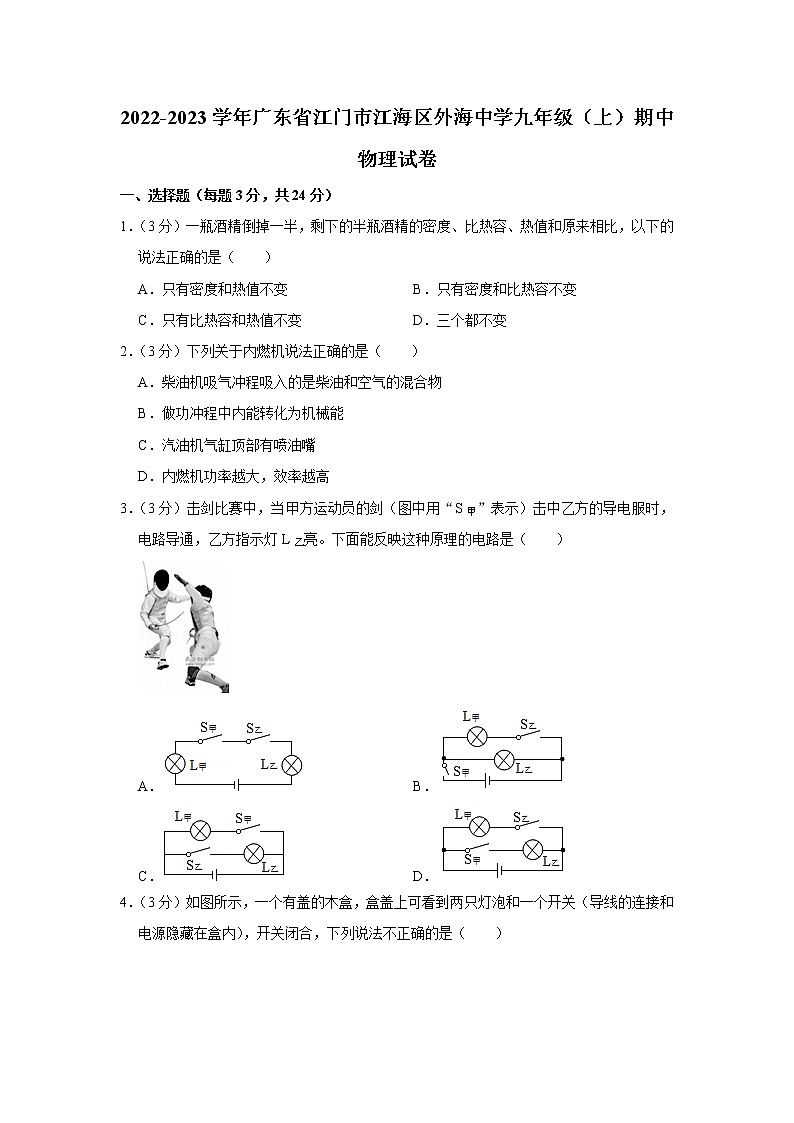

?2022-2023學年廣東省江門市江海區外海中學九年級（上）期中物理試卷
一、選擇題（每題3分，共24分）
1．（3分）一瓶酒精倒掉一半，剩下的半瓶酒精的密度、比熱容、熱值和原來相比，以下的說法正確的是（　?。?br /> A．只有密度和熱值不變 B．只有密度和比熱容不變
C．只有比熱容和熱值不變 D．三個都不變
2．（3分）下列關于內燃機說法正確的是（　?。?br /> A．柴油機吸氣沖程吸入的是柴油和空氣的混合物
B．做功沖程中內能轉化為機械能
C．汽油機氣缸頂部有噴油嘴
D．內燃機功率越大，效率越高
3．（3分）擊劍比賽中，當甲方運動員的劍（圖中用“S甲”表示）擊中乙方的導電服時，電路導通，乙方指示燈L乙亮。下面能反映這種原理的電路是（　　）

A． B．
C． D．

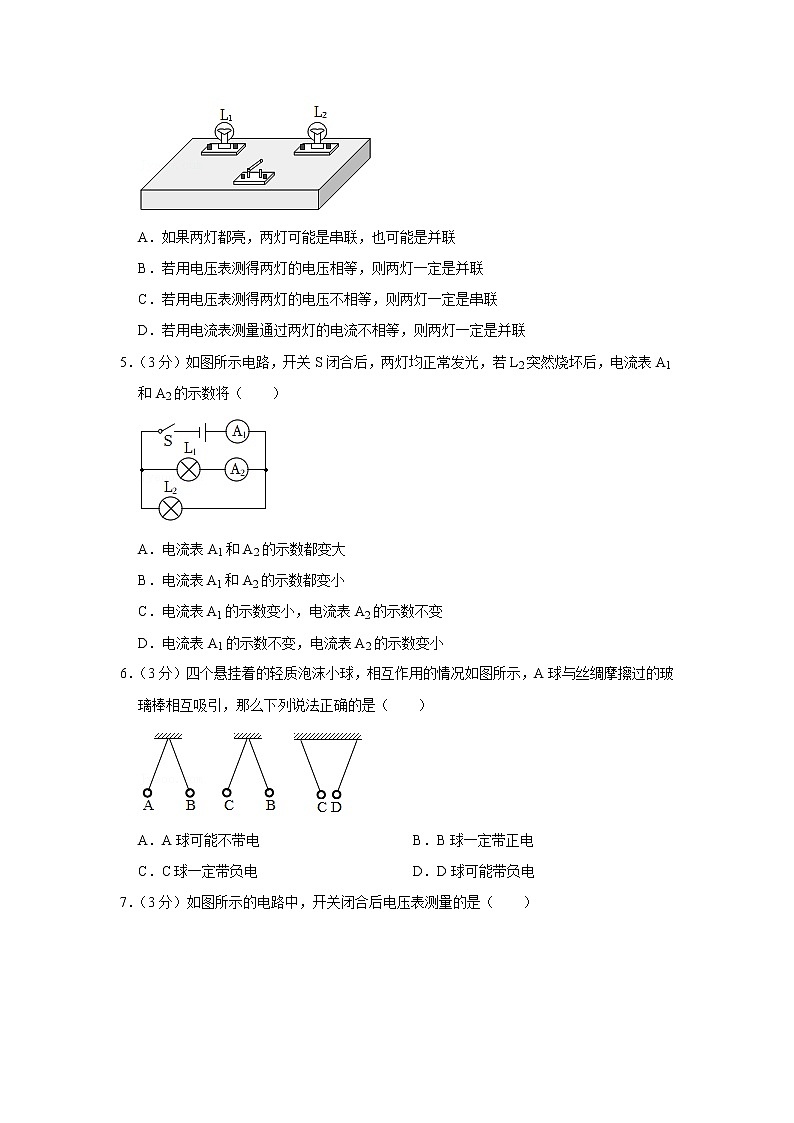

4．（3分）如圖所示，一個有蓋的木盒，盒蓋上可看到兩只燈泡和一個開關（導線的連接和電源隱藏在盒內），開關閉合，下列說法不正確的是（　?。?br />
A．如果兩燈都亮，兩燈可能是串聯，也可能是并聯
B．若用電壓表測得兩燈的電壓相等，則兩燈一定是并聯
C．若用電壓表測得兩燈的電壓不相等，則兩燈一定是串聯
D．若用電流表測量通過兩燈的電流不相等，則兩燈一定是并聯
5．（3分）如圖所示電路，開關S閉合后，兩燈均正常發光，若L2突然燒壞后，電流表A1和A2的示數將（　?。?br />
A．電流表A1和A2的示數都變大
B．電流表A1和A2的示數都變小
C．電流表A1的示數變小，電流表A2的示數不變
D．電流表A1的示數不變，電流表A2的示數變小
6．（3分）四個懸掛著的輕質泡沫小球，相互作用的情況如圖所示，A球與絲綢摩擦過的玻璃棒相互吸引，那么下列說法正確的是（　?。?br />
A．A球可能不帶電 B．B球一定帶正電
C．C球一定帶負電 D．D球可能帶負電

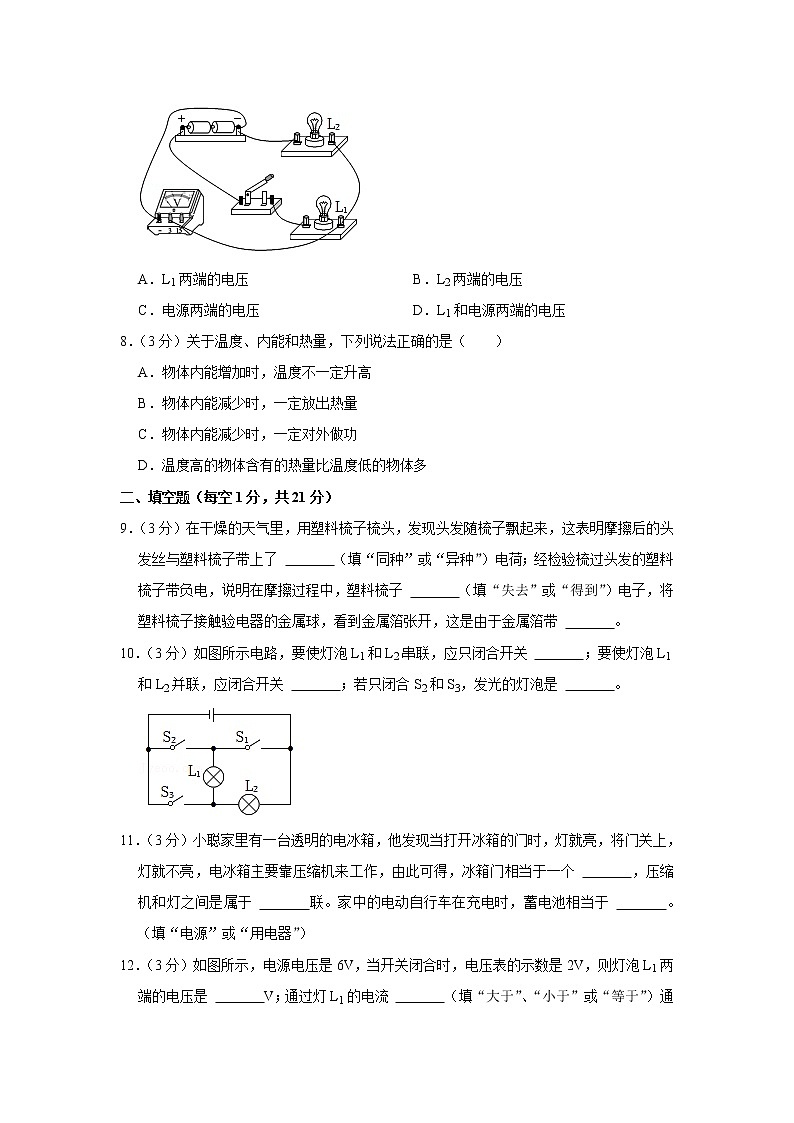

7．（3分）如圖所示的電路中，開關閉合后電壓表測量的是（　?。?br />
A．L1兩端的電壓 B．L2兩端的電壓
C．電源兩端的電壓 D．L1和電源兩端的電壓
8．（3分）關于溫度、內能和熱量，下列說法正確的是（　?。?br /> A．物體內能增加時，溫度不一定升高
B．物體內能減少時，一定放出熱量
C．物體內能減少時，一定對外做功
D．溫度高的物體含有的熱量比溫度低的物體多
二、填空題（每空1分，共21分）
9．（3分）在干燥的天氣里，用塑料梳子梳頭，發現頭發隨梳子飄起來，這表明摩擦后的頭發絲與塑料梳子帶上了 　 　（填“同種”或“異種”）電荷；經檢驗梳過頭發的塑料梳子帶負電，說明在摩擦過程中，塑料梳子 　 　（填“失去”或“得到”）電子，將塑料梳子接觸驗電器的金屬球，看到金屬箔張開，這是由于金屬箔帶 　 　。
10．（3分）如圖所示電路，要使燈泡L1和L2串聯，應只閉合開關 　 ??；要使燈泡L1和L2并聯，應閉合開關 　 　；若只閉合S2和S3，發光的燈泡是 　 　。

11．（3分）小聰家里有一臺透明的電冰箱，他發現當打開冰箱的門時，燈就亮，將門關上，燈就不亮，電冰箱主要靠壓縮機來工作，由此可得，冰箱門相當于一個 　 　，壓縮機和燈之間是屬于 　 　聯。家中的電動自行車在充電時，蓄電池相當于 　 　。（填“電源”或“用電器”）
12．（3分）如圖所示，電源電壓是6V，當開關閉合時，電壓表的示數是2V，則燈泡L1兩端的電壓是 　 　V；通過燈L1的電流 　 　（填“大于”、“小于”或“等于”）通過燈L2的電流。若斷開開關，電壓表的示數將 　 　。（填“變大”、“變小”或“不變”）

13．（3分）如圖所示是一種定時課間音樂播放裝置的原理圖。“播放器”是有電流通過時會播放音樂的裝置；“定時開關”是到達設定時間，自動斷開的開關。閉合開關S，當“定時開關”處于閉合狀態時，指示燈　 ?。ㄌ睢皶?huì)”或“不會”）亮，播放器　 ?。ㄌ睢皶?huì)”或“不會”）播放音樂；到達設定時間，“定時開關”處于　 　（填“閉合”或“斷開”）狀態，“播放器”播放音樂。

14．（3分）如圖所示，兩燈泡L1、L2在盒內的連接方式未知，電源電壓一定，開關閉合后兩燈均發光，電流表讀數為1.2A，若把燈L1取下，燈L2仍發光，電流表讀數變?yōu)?.3A，則燈L1和L2是 　 　聯的，通過燈L1的電流是 　 　A，通過燈L2的電流是 　 　A。

15．（3分）如圖為汽油機工作時各沖程的示意圖，其中壓縮沖程是　 　，此沖程把　 　 能轉化為　 　 能。

三、作圖題（每題2分，共6分）
16．（2分）請按圖甲所示電路圖將圖的實物電路連接完整。
17．（2分）請根據如圖所示的實物連接圖，在框內畫出相應的電路圖。

18．（2分）投影儀的燈泡功率很大，配有風扇進行散熱。使用投影儀時，先閉合開關S1，風扇轉動；再閉合開關S2，燈泡發光；若只閉合開關S2，燈泡不發光。圖的方框內已畫出了投影儀電源插頭所連接的電源，請你在該圖中完成投影儀內部的電路圖。（風扇用電動機的符號表示，在圖中標明開關S1和S2）

四、實驗題（每空1分，共18分）
19．（3分）讀出如圖所示的各電表的讀數：甲：　 　A；乙：　 　V；丙：　 　μA。

20．（4分）如圖所示是“探究串聯電路電流的關系”的實驗電路圖。
（1）實驗中，選擇兩個小燈泡的規格應該是 　 　的。（填“相同”或“不相同”）
電流表的位置
A
B
C
電流I/A
0.3
0.3
1.5
（2）表格是某同學實驗中的一組數據：在表格所記錄的數據中，明顯錯誤的數值是 　 　，造成錯誤的原因是 　 　。
（3）某同學在實驗中發現，閉合開關，兩燈同時亮，斷開開關兩燈同時滅，把開關S換接到L2和L1之間、L1和電池負極之間，觀察到同樣的現象。這樣操作的目的是探究 　 　的改變是否影響它對用電器的控制作用。

21．（6分）小明和小華同學在“探究串聯電路電壓的規律”實驗中，都設計了如圖甲所示的電路。
UAB/V
UBC/V
UAC/V
1.4
1.4
2.8
（1）連接電路前，小明發現電壓表指針如圖乙所示，接下來他要對電壓表進行的操作是 　 　。
（2）小明根據圖甲連接好電路，閉合開關，發現電壓表示數為零，則小燈泡的故障可能是 　 　或 　 ?。ㄌ睢癓1斷路”、“L1短路”、“L2斷路”或“L2短路”）
（3）排除故障后，小明完成了實驗，并把數據記錄在表格中。分析實驗數據得出兩個結論：
①串聯電路中電源兩端的電壓等于 　 ?。?br /> ②串聯電路中各電器兩端的電壓相等；
（4）實驗結束后小明和小華互相交流，小華指出結論②是錯誤的，造成結論錯誤的原因是：　 　。另外，小明的實驗在設計方案上還存在另一個不足之處是：　 　。

22．（5分）如圖甲所示的電路，當開關S閉合后，電流表的指針偏轉如圖乙所示，其中a電流表測量的是通過 　 ?。ㄟx填“電源”、“L1”或“L2”）的電流，其中b電流表測量的是通過 　 ?。ㄟx填“L1”或“L2”或“L1和L2”）的電流，由圖可知通過L1的電流為 　 　A，通過L2的電流為 　 　A，通過L1和L2的總電流為 　 　A。

五、計算題（第23小題7分，24小題6分，共13分）
23．（7分）天然氣是當今家庭中普遍使用的一種能源，現用天然氣來加熱水。已知天然氣的熱值為4×107J/m3。[c水＝4.2×103J/（kg?℃）]
（1）完全燃燒0.05m3天然氣放出的熱量是多少？
（2）如果這些熱量的42%被水吸收，可使質量為5kg的水由20℃升高到多少℃？
24．（6分）如圖甲所示，小強同學想測量家中色拉油的比熱容，設計了如下的方案：兩個相同的燒杯中裝入質量都是0.1kg且初溫相同的水和色拉油，用相同的酒精燈對它們加熱。根據實驗數據，小強作出了如圖乙所示的水和色拉油的溫度隨加熱時間變化的圖象。求：

（1）加熱5min，水吸收的熱量是多少？
（2）色拉油的比熱容是多少？
六、綜合能力題（每空1分，作圖1分，共18分）
25．（5分）（1）在曉月設計的小組合作控制電路中，S1和S2是指紋開關，當兩個開關都閉合時，電動機M啟動，開始小組活動，此控制電路是圖1中的 　 　圖；曉宇設計的是防盜電路，觸發S1或S2的防盜開關，電動機M自動啟動將盜賊鎖定，防盜電路是圖1中的 　 　圖；如圖1所示的3個電路圖中的 　 　圖，若兩開關都閉合，電池將被短路。
（2）如圖2所示，當開關閉合后，要使燈L1和L2并聯，乙表是 　 ?。ㄌ睢半娏鞅怼被颉半妷罕怼保?，若甲和乙兩個表調換位置，閉合開關S后，能夠發光的燈是 　 　（填“L1”、“L2”或“L1和L2”）。

26．（7分）根據實驗完成填空。
（1）向一端封閉的玻璃管中注水至一半位置，再注入酒精直至充滿。封閉管口，并將玻璃管反復翻轉，使水和酒精充分混合，觀察液面的位置，混合后與混合前相比，總體積變 　 　，說明分子間有 　 　。
（2）把墨水滴入冷水和熱水的情況不同，此實驗說明 　 　。
（3）把一塊玻璃板用彈簧測力計拉出水面，在離開水面時，觀察到彈簧測力計的示數變大，說明了分子間有 　 　。固體和液體很難被壓縮說明分子間有 　 　。
（4）原子是由 　 　和 　 　組成。
27．（6分）小余和小樂在探究并聯電路中電流的關系，他們?cè)O(shè)計的電路如圖甲所示。

在實驗過程中，他們連接了如圖乙所示的電路，閉合開關后，觀察到燈L2　 ?。ㄌ睢鞍l(fā)光”或“不發光”）；通過分析電路的連接情況，該電路存在的問題是：　 ?。▽懗鲆粭l即可）。
（2）請?jiān)趫D乙上只改動一根導線，符合L1、L2并聯，電流表A1測干路電流，A2測燈L2的電流。同時在接錯的導線上打“×”。
（3）連接好電路后，用電流表分別測量A、B、C處的電流，在測量C處電流試觸時，發現電流表的指針出現如圖丙所示的情況，原因可能是 　 　。
（4）調整好后，A、B、C處的電流如表格所示，他們下一步的操作是 　 　。
實驗次數
A處的電流IA/A
B處的電流IB/A
C處的電流IC/A
1
0.24
0.56
0.80
（5）通過數據分析，可得出結論是：并聯電路中干路電流等于 　 　。

2022-2023學年廣東省江門市江海區外海中學九年級（上）期中物理試卷
參考答案與試題解析
一、選擇題（每題3分，共24分）
1．（3分）一瓶酒精倒掉一半，剩下的半瓶酒精的密度、比熱容、熱值和原來相比，以下的說法正確的是（　　）
A．只有密度和熱值不變 B．只有密度和比熱容不變
C．只有比熱容和熱值不變 D．三個都不變
【考點】密度及其特性；比熱容的概念及其計算；燃料的熱值及其計算．版權所有
【分析】解答此題的關鍵是對密度、比熱值和燃料的熱值的概念要有正確的理解。這三個物理量都是物質的特性，均與體積無關。
【解答】解：
比熱是物質的一種特性，各種物質都有自己的比熱。
某種物質的比熱容和其體積大小無關，所以A錯誤；
燃料的熱值是燃料的一種特性，與燃料的質量m和體積v無關，所以B錯誤；
密度是物質的一種特性，它和物體的質量和體積無關，所以c錯誤；所以D正確。
故選：D。
【點評】此題主要考查學生對密度及其特性、比熱容的概念和燃料的熱值的理解和掌握，綜合性較強。
2．（3分）下列關于內燃機說法正確的是（　?。?br /> A．柴油機吸氣沖程吸入的是柴油和空氣的混合物
B．做功沖程中內能轉化為機械能
C．汽油機氣缸頂部有噴油嘴
D．內燃機功率越大，效率越高
【考點】四沖程內燃機的工作過程；熱機的效率．版權所有
【分析】（1）汽油機的頂端是火花塞，吸氣沖程中吸進的是汽油和空氣的混合物；
（2）內燃機的做功沖程中，將內能轉化成了機械能，壓縮沖程將機械能轉化內能；
（3）柴油機的頂端是噴油嘴，汽油機頂部有火花塞；
（4）功率描述做功快慢的物理量；效率是指用來做有用功的能量與燃料完全燃燒放出的能量之比。
【解答】解：A、柴油機在吸氣沖程中，將空氣吸入氣缸，故A錯誤；
B、內燃機的做功沖程中，將內能轉化成了機械能，故B正確；
C、汽油機頂部有火花塞，柴油機頂部有噴油嘴，故C錯誤；
D、功率是物體做功快慢的物理量，與熱機效率是兩個完全不同的概念，故D錯誤。
故選：B。
【點評】此題考查的汽油機中的能量轉化、功率與效率的關系，以及柴油機和汽油機的不同之處，是一道基礎題。
3．（3分）擊劍比賽中，當甲方運動員的劍（圖中用“S甲”表示）擊中乙方的導電服時，電路導通，乙方指示燈L乙亮。下面能反映這種原理的電路是（　?。?br />
A． B．
C． D．
【考點】電路圖設計．版權所有
【分析】當甲方運動員的劍擊中乙方的導電服時，乙方指示燈亮，而甲方指示燈不會亮；同理，當乙方運動員的劍擊中甲方的導電服時，甲方指示燈亮，而乙方指示燈不會亮，由此可知這兩盞燈的連接方式為并聯，且S甲與乙方的燈串聯，S乙與甲方的燈串聯。
【解答】解：因?yàn)榧追街甘緹艉鸵曳街甘緹艨梢詥为?dú)工作，并且互不影響，因此甲、乙指示燈為并聯連接；根據題意可知，甲方開關控制乙方指示燈的工作；乙方開關控制甲方指示燈的工作；因此D選項電路符合要求。
故選：D。
【點評】本題考查串并聯電路的特點，會根據用電器的工作情況確定用電器的連接方式，并會根據題意確定開關的作用。
4．（3分）如圖所示，一個有蓋的木盒，盒蓋上可看到兩只燈泡和一個開關（導線的連接和電源隱藏在盒內），開關閉合，下列說法不正確的是（　?。?br />
A．如果兩燈都亮，兩燈可能是串聯，也可能是并聯
B．若用電壓表測得兩燈的電壓相等，則兩燈一定是并聯
C．若用電壓表測得兩燈的電壓不相等，則兩燈一定是串聯
D．若用電流表測量通過兩燈的電流不相等，則兩燈一定是并聯
【考點】串、并聯電路的概念與辨別．版權所有
【分析】（1）在串聯電路中開關控制所有用電器。在并聯電路中有干路和支路之分，干路開關控制所有用電器，各支路開關只控制本支路用電器。
（2）根據串聯電路的分壓作用可知，當兩個規格相同的燈泡串聯時，兩燈泡兩端的電壓是相等的；并聯電路中，各支路兩端的電壓一定相等。
（3）在串聯電路中各處電流都相等；在并聯電路中，各支路兩端的電壓相等，根據I＝可知，若兩支路的電阻相等，則兩支路的電流相等。若兩支路的電阻不相等，則兩支路的電流一定不相等。
【解答】解：
A、串聯電路中的開關控制整個電路，而并聯電路中，干路上的開關也控制整個電路；因此一個開關控制兩只燈泡的亮和滅，則兩只燈泡既可以串聯也可以并聯；故A正確；
B、在并聯電路中各燈泡兩端的電壓一定相等；如果兩個燈泡完全相同，在串聯電路中分得的電壓也相同；所以，若用電壓表測得兩燈電壓相等，則兩燈的連接可能是串聯，也可能是并聯，故B錯誤；
C、因?yàn)樵诓⒙?lián)電路中各燈泡兩端的電壓一定相等，所以，若用電壓表測得兩燈電壓不相等，則兩燈的連接是串聯，且兩燈泡的規格不同，故C正確；
D、因?yàn)樵诖?lián)電路中通過兩燈泡的電流一定相等，所以，如果通過兩個燈泡的電流不相等，則兩燈一定并聯；故D正確。
故選：B。
【點評】本題主要考查對開關作用的了解、串聯電路起分壓作用和并聯電路的分流作用，知道兩個完全相同的燈泡在串聯電路中分得的電壓相同；在并聯電路中各支路分得的電流相等。解決本題關鍵是利用并聯和串聯的特點來判斷電路的連接形式。
5．（3分）如圖所示電路，開關S閉合后，兩燈均正常發光，若L2突然燒壞后，電流表A1和A2的示數將（　?。?br />
A．電流表A1和A2的示數都變大
B．電流表A1和A2的示數都變小
C．電流表A1的示數變小，電流表A2的示數不變
D．電流表A1的示數不變，電流表A2的示數變小
【考點】電路的動態分析．版權所有
【分析】由圖知，兩燈并聯，電流表A1測干路電流，A2測L1支路的電流，根據并聯電路電流特點分析解答即可。
【解答】解：由圖知，兩燈并聯，電流表A1測干路電流，A2測通過L1的電流，
因?yàn)椴⒙?lián)電路各支路間互不影響，所以若L2突然燒壞后，通過L1的電流大小不變，即A2的示數不變，
因?yàn)椴⒙?lián)電路中干路電流等于各支路電流之和，所以電流表A1的示數變小。綜上所述，C正確，ABD錯誤。
故選：C。
【點評】本題考查電路的動態分析，掌握好并聯電路特點是解題的關鍵。
6．（3分）四個懸掛著的輕質泡沫小球，相互作用的情況如圖所示，A球與絲綢摩擦過的玻璃棒相互吸引，那么下列說法正確的是（　　）

A．A球可能不帶電 B．B球一定帶正電
C．C球一定帶負電 D．D球可能帶負電
【考點】物體帶電情況的判斷．版權所有
【分析】（1）電荷規律：同種電荷相互排斥，異種電荷相互吸引；
（2）帶電體的基本性質：吸引輕小物體。
【解答】解：A球與絲綢摩擦過的玻璃棒相互吸引，由于與絲綢摩擦過的玻璃棒帶正電，且?guī)щ婓w具有吸引輕小物體的性質，所以A可能帶負電或不帶電；
由于A、B相互排斥，說明A、B一定都是帶電體，所以A一定是帶負電，則B和A帶同種電荷，即負電；故AB選項錯誤；
C、B相互排斥說明C帶負電；C、D相互吸引，D可能帶正電，也有可能不帶電，故C正確，D錯誤。
故選：C。
【點評】解決此類題目注意以下兩點：
（1）同種電荷相互排斥，異種電荷相互吸引；
（2）排斥的帶有同種電荷，吸引的可能帶有異種電荷，也可能帶電體吸引不帶電體。
7．（3分）如圖所示的電路中，開關閉合后電壓表測量的是（　　）

A．L1兩端的電壓 B．L2兩端的電壓
C．電源兩端的電壓 D．L1和電源兩端的電壓
【考點】電壓表的使用．版權所有
【分析】根據電壓表的使用規則，電壓表應與被測電路并聯，正確分析電路便可得出結論。
【解答】解：由圖知，兩個燈泡串聯，電壓表與燈泡L2并聯，所以電壓表測量L2兩端的電壓，故B正確。
故選：B。
【點評】此題考查了電壓表的連接，解答此題的關鍵是分析出電壓表與哪段電路并聯。
8．（3分）關于溫度、內能和熱量，下列說法正確的是（　?。?br /> A．物體內能增加時，溫度不一定升高
B．物體內能減少時，一定放出熱量
C．物體內能減少時，一定對外做功
D．溫度高的物體含有的熱量比溫度低的物體多
【考點】溫度、熱量與內能的關系．版權所有
【分析】（1）內能是指物體內部所有做無規則運動分子的動能和分子勢能的總和，不同物體的內能大小和物體的溫度、質量、狀態有關；
（2）改變物體內能的方式有兩種：做功和熱傳遞；物體的內能發生變化，可能表現在物體的溫度變化，也可能是狀態的變化；
（3）在熱傳遞過程中，傳遞內能的多少叫熱量；熱量是一個過程量。
【解答】解：A、晶體的熔化過程吸收了熱量，內能增加，溫度不變；故A正確；
BC、物體內能減少時，有可能對外做功，也有可能是放出熱量；故BC錯誤；
D、熱量是熱傳遞過程傳遞能量的多少，是個過程量不能說“含有”，故D錯誤。
故選：A。
【點評】此題是考查對做功和熱傳遞改變物體內能的辨別以及內能與溫度、熱量的關系，是中考熱點，易錯題目。
二、填空題（每空1分，共21分）
9．（3分）在干燥的天氣里，用塑料梳子梳頭，發現頭發隨梳子飄起來，這表明摩擦后的頭發絲與塑料梳子帶上了 　異種　（填“同種”或“異種”）電荷；經檢驗梳過頭發的塑料梳子帶負電，說明在摩擦過程中，塑料梳子 　得到?。ㄌ睢笆ァ被颉暗玫健保╇娮?，將塑料梳子接觸驗電器的金屬球，看到金屬箔張開，這是由于金屬箔帶 　同種電荷互相排斥　。
【考點】電荷間的相互作用規律；摩擦起電的實質．版權所有
【分析】摩擦起電并不是創造了電荷，而是發生了電荷的轉移，使正負電荷分開；同種電荷互相排斥，異種電荷互相吸引。
【解答】解：在干燥的天氣里，用塑料梳子梳頭，發現頭發隨梳子飄起來，這表明摩擦后的頭發絲與塑料梳子帶上了異種電荷互相吸引；經檢驗梳過頭發的塑料梳子帶負電，說明在摩擦過程中，塑料梳子得到電子，將塑料梳子接觸驗電器的金屬球，看到金屬箔張開，這是由于金屬箔帶同種電荷互相排斥。
故答案為：異種；得到；同種電荷互相排斥。
【點評】此題考查了摩擦起電的實質、電荷間的相互作用規律，屬基礎題目。
10．（3分）如圖所示電路，要使燈泡L1和L2串聯，應只閉合開關 　S2　；要使燈泡L1和L2并聯，應閉合開關 　S1和S3??；若只閉合S2和S3，發光的燈泡是 　L2　。

【考點】電路的基本連接方式；電路的三種狀態．版權所有
【分析】（1）把幾個用電器首尾相接，連入電路是串聯，串聯電路中電流處處相等。
（2）把幾個用電器首首相接、尾尾相接，再連入電路，就是并聯，并聯電路中，干路電流等于各支路電流之和。
（3）不經過用電器電源兩極直接相連，電源短路，會損壞電源，這是絕對不允許的。
【解答】解：電路如圖所示，只閉合開關S2時，電流的路徑只有一條，燈泡L1和L2串聯接入電路中；
只閉合開關S1和S3時，電流的路徑有兩條，分別經過兩個燈泡，所以燈泡L1和L2是并聯的；
只閉合開關S2和S3時，燈泡L1被短路不接入電路中，只有燈泡L2亮。
故答案為：S2；S1和S3；L2。
【點評】本題考查了判斷電路元件的連接方式，知道串并聯電路的連接方式、分析清楚電路結構即可正確解題。
11．（3分）小聰家里有一臺透明的電冰箱，他發現當打開冰箱的門時，燈就亮，將門關上，燈就不亮，電冰箱主要靠壓縮機來工作，由此可得，冰箱門相當于一個 　開關　，壓縮機和燈之間是屬于 　并　聯。家中的電動自行車在充電時，蓄電池相當于 　用電器　。（填“電源”或“用電器”）
【考點】電路的組成；串、并聯電路的概念與辨別．版權所有
【分析】（1）開關的作用是控制電路的通斷；
（2）串聯電路的特點：在串聯電路中電流只有一條路徑，各用電器之間相互影響；并聯電路的特點：在并聯電路中電流有多條流通路徑，各個用電器之間互不影響，獨立工作；
（3）充電時，消耗電能，轉化成蓄電池的化學能。
【解答】解：冰箱門可以控制燈的亮滅，所以冰箱門相當于一個開關；
當打開電冰箱的門時，燈就亮，將門關上，燈就不亮；而壓縮機的工作與否不影響照明燈，由此可知冰箱內的照明燈和壓縮機能夠獨立工作、并且互不影響，所以壓縮機和燈之間屬于并聯；
家中的電動自行車在充電時，將電能轉化為蓄電池的化學能，蓄電池相當于用電器。
故答案為：開關；并；用電器。
【點評】本題考查了電路的組成、電冰箱電路中電燈與壓縮機的關系，本題的關鍵是知道串并聯電路的特點。
12．（3分）如圖所示，電源電壓是6V，當開關閉合時，電壓表的示數是2V，則燈泡L1兩端的電壓是 　4　V；通過燈L1的電流 　等于　（填“大于”、“小于”或“等于”）通過燈L2的電流。若斷開開關，電壓表的示數將 　變大　。（填“變大”、“變小”或“不變”）

【考點】串聯電路的電壓規律；串聯電路的電流規律．版權所有
【分析】分析電路結構，明確各電路元件的連接方式，然后可知燈L2兩端的電壓，根據串聯電路的總電壓等于各部分電路兩端的電壓之和，以及串聯電路的電流特點分析答題。
【解答】解：由電路圖可知：燈L1與L2串聯，電壓表測燈L2兩端的電壓；由于電壓表測燈L2兩端電壓，S閉合時電壓表示數是2V，即燈L2兩端的電壓是2V；根據串聯電路的總電壓等于各部分電路兩端的電壓之和，燈L1兩端的電壓為：U1＝U﹣U2＝6V﹣2V＝4V；
燈L1與L2串聯，根據串聯電路的電流特點知，流過它們的電流相等，通過燈L1的電流等于通過燈L2的電流；
斷開開關S，電壓表測電源兩端電壓，示數為6V，則斷開開關后，電壓表的示數變大，此時電路相當于斷路。
故答案為：4；等于；變大。
【點評】本題考查了串聯電路的特點，分析清楚電路結構、明確各電路元件的連接方式是正確解題的前提，熟練掌握串聯電路的特點是正確解題的關鍵；是一道基礎題。
13．（3分）如圖所示是一種定時課間音樂播放裝置的原理圖?！安シ牌鳌笔怯须娏魍ㄟ^(guò)時會播放音樂的裝置；“定時開關”是到達設定時間，自動斷開的開關。閉合開關S，當“定時開關”處于閉合狀態時，指示燈　會?。ㄌ睢皶?huì)”或“不會”）亮，播放器　不會?。ㄌ睢皶?huì)”或“不會”）播放音樂；到達設定時間，“定時開關”處于　斷開?。ㄌ睢伴]合”或“斷開”）狀態，“播放器”播放音樂。

【考點】電路的三種狀態；電路的基本連接方式．版權所有
【分析】由圖可知當定時開關閉合時播放器被短路，則播放器中沒有電流通過；若定時開關斷開時，播放器將接在電源兩端，由以上原理可知答案。
【解答】解：由圖可知，閉合開關S，當“定時開關”處于閉合狀態時，指示燈形成通路，則會亮，播放器被短路，則播放器中沒有電流通過，播放器不會播放音樂；
由題意可知，到達設定時間，“定時開關”斷開，“播放器”形成通路，有電流通過，則“播放器”播放音樂。
故答案為：會；不會；斷開。
【點評】本題考查物理知識在生產生活中的應用，應在認真分析題意及電路的基礎上找到合適的物理規律作答。
14．（3分）如圖所示，兩燈泡L1、L2在盒內的連接方式未知，電源電壓一定，開關閉合后兩燈均發光，電流表讀數為1.2A，若把燈L1取下，燈L2仍發光，電流表讀數變?yōu)?.3A，則燈L1和L2是 　并　聯的，通過燈L1的電流是 　0.9　A，通過燈L2的電流是 　0.3　A。

【考點】并聯電路的電流規律；串、并聯電路的概念與辨別．版權所有
【分析】（1）由并聯電路的特點知，兩個電燈是并聯的；
（2）由并聯電路的電流特點計算，干路中的電流是各支路電流之和。
【解答】解：L1和L2是并聯，因?yàn)闊鬖1、L2互不影響工作。
由圖可知閉合開關后電流表測的是干路上的電流，則I＝1.2A，
L1取下時電流表測的是通過上L2的電流，則I2＝0.3A。
由I＝I1+I2得
通過燈L1的電流I1＝I﹣I2＝1.2A﹣0.3A＝0.9A。
故答案為：并；0.9；0.3。
【點評】本題利用了并聯電路的特點求解：干路中的電流等于各支路電流之和；并聯電路中的各用電器相互不影響工作。
15．（3分）如圖為汽油機工作時各沖程的示意圖，其中壓縮沖程是　D　，此沖程把　機械　 能轉化為　內　 能。

【考點】四沖程內燃機的工作過程．版權所有
【分析】解答此類題注意總結規律，在內燃機的四個沖程中，進氣閥和排氣閥均關閉的只有壓縮沖程和做功沖程，而在壓縮沖程中活塞向上運動，做功沖程中活塞向下運動；一個氣閥打開，另一個氣閥關閉的是吸氣沖程和排氣沖程，而在吸氣沖程中活塞向下運動，排氣沖程中活塞向上運動。
【解答】解：A、進氣門開啟，氣體流入汽缸，是吸氣沖程；
B、兩氣門都關閉，活塞下行，汽缸容積變大，是做功沖程；把內能轉化為機械能；
C、進氣門關閉，排氣門打開，活塞上行，氣體流出汽缸，是排氣沖程；
D、兩個氣門都關閉，活塞上行，汽缸容積變小，是壓縮沖程；把機械能轉化為內能。
故答案為：D；機械；內。
【點評】根據曲軸的轉動方向判斷活塞的運行方向，再根據氣門的關閉情況就可以確定是哪一個沖程。
三、作圖題（每題2分，共6分）
16．（2分）請按圖甲所示電路圖將圖的實物電路連接完整。
【考點】實物的電路連接．版權所有
【分析】分析電路的連接及開關的作用，根據電路圖連接實物圖。
【解答】解：燈與電鈴并聯，開關S2控制電鈴，開關S1控制整個電路，根據電路圖連接實物圖，如下所示：

【點評】本題考查根據電路圖連接實物圖，關鍵是分清電路連接關系，注意各元件順序與電路圖一一對應。
17．（2分）請根據如圖所示的實物連接圖，在框內畫出相應的電路圖。

【考點】根據實物圖畫電路圖．版權所有
【分析】由實物圖分析電路的連接情況，再畫出對應的電路圖。
【解答】解：由實物圖知，兩燈并聯，開關在干路上，電流表在L1支路上，電路圖如圖所示：
。
【點評】本題考查根據實物圖畫電路圖，正確分析電路的連接方式以及電表的位置是關鍵。
18．（2分）投影儀的燈泡功率很大，配有風扇進行散熱。使用投影儀時，先閉合開關S1，風扇轉動；再閉合開關S2，燈泡發光；若只閉合開關S2，燈泡不發光。圖的方框內已畫出了投影儀電源插頭所連接的電源，請你在該圖中完成投影儀內部的電路圖。（風扇用電動機的符號表示，在圖中標明開關S1和S2）

【考點】串、并聯電路的設計與應用．版權所有
【分析】閉合開關S1再閉合開關S2，燈泡發光，若只閉合開關S2，燈泡不發光。說明S1在干路上，S2和燈泡在同一支路上。注意開關接在火線上，用電器接在零線上。
【解答】解：由題意知，S1在干路上，S2和燈泡串聯在一條支路上，燈泡與電動機并聯。如圖所示：

【點評】開關與它所控制的用電器串聯，并且開關要接在火線上，用電器接在零線上。這樣開關斷開時，切斷了用電器與火線的連接，防止觸電事故。
四、實驗題（每空1分，共18分）
19．（3分）讀出如圖所示的各電表的讀數：甲：　0.52　A；乙：　13　V；丙：　48　μA。

【考點】電壓表的讀數；電流表的讀數．版權所有
【分析】讀取電表示數時，首先要明確電表選擇的量程和對應的分度值，讀數時視線與指針?biāo)鶎?duì)刻線相垂直。
【解答】解：由圖甲知，電流表選擇的是0～0.6A量程，分度值是0.02A，此時的示數為0.52A；
由圖乙知，電壓表選擇的是0～15V量程，對應的分度值為0.5V，此時的示數為13V；
由圖丙知，電流表的量程是0～60μA，分度值是2μA，此時的示數為48μA。
故答案為：0.52；13；48；
【點評】此題考查的是電流表和電壓表的讀數，屬于基本技能，難度不大，應該能夠正確解答。
20．（4分）如圖所示是“探究串聯電路電流的關系”的實驗電路圖。
（1）實驗中，選擇兩個小燈泡的規格應該是 　不相同　的。（填“相同”或“不相同”）
電流表的位置
A
B
C
電流I/A
0.3
0.3
1.5
（2）表格是某同學實驗中的一組數據：在表格所記錄的數據中，明顯錯誤的數值是 　1.5　，造成錯誤的原因是 　讀錯量程　。
（3）某同學在實驗中發現，閉合開關，兩燈同時亮，斷開開關兩燈同時滅，把開關S換接到L2和L1之間、L1和電池負極之間，觀察到同樣的現象。這樣操作的目的是探究 　開關位置　的改變是否影響它對用電器的控制作用。

【考點】探究串聯電路中各處電流的關系．版權所有
【分析】（1）實驗中，為了使結果有代表性，應選用不同規格的燈泡做實驗；
（2）串聯電路電流處處相等，根據表中實驗數據判斷哪個數據錯誤；電流表有兩個量程，在同一刻度值上大量程是小量程的5倍，據此分析答題；
（3）串聯電路的特點：開關控制所有用電器，開關位置變化，控制作用不變。
【解答】解：（1）實驗中，為了使實驗結論具有普遍性，應選用不同規格的燈泡進行實驗，試驗中，選擇的兩個小燈泡的規格應該是不相同的；
（2）由表中實驗數據可知，電路電流應該是0.3A，因此1.5A數據明顯錯誤；這是因?yàn)樵谧x數時，錯把電流表0～0.6A量程當作0～3A量程了；
（3）閉合開關兩燈同時亮，斷開開關兩燈同時滅；將開關S換接到L1和L2之間、L1和電池負極之間，觀察到同樣的現象。這樣操作的目的是探究開關位置的改變是否影響它對用電器的控制作用。
故答案為：（1）不相同；（2）1.5；讀錯量程；（3）開關位置。
【點評】本題考查的知識點比較多，主要考查在測量串聯電路電流規律的時候，電路中出現的問題。
21．（6分）小明和小華同學在“探究串聯電路電壓的規律”實驗中，都設計了如圖甲所示的電路。
UAB/V
UBC/V
UAC/V
1.4
1.4
2.8
（1）連接電路前，小明發現電壓表指針如圖乙所示，接下來他要對電壓表進行的操作是 　對電壓表調零　。
（2）小明根據圖甲連接好電路，閉合開關，發現電壓表示數為零，則小燈泡的故障可能是 　L1短路　或 　L2斷路?。ㄌ睢癓1斷路”、“L1短路”、“L2斷路”或“L2短路”）
（3）排除故障后，小明完成了實驗，并把數據記錄在表格中。分析實驗數據得出兩個結論：
①串聯電路中電源兩端的電壓等于 　各部分電路兩端電壓之和　；
②串聯電路中各電器兩端的電壓相等；
（4）實驗結束后小明和小華互相交流，小華指出結論②是錯誤的，造成結論錯誤的原因是：　使用了相同規格的燈泡進行實驗　。另外，小明的實驗在設計方案上還存在另一個不足之處是：　只進行了一次實驗，只憑一組實驗數據得出結論帶有偶然性　。

【考點】探究串聯電路中的電壓規律．版權所有
【分析】（1）電壓表使用前要調零；
（2）電壓表示數為零，說明故障可能是與電壓表并聯的電路短路或電壓表與電源未連通；
（3）分析表中實驗數據得出結論；
（4）只憑一組實驗數據得出結論帶有偶然性，為得出普遍規律，應使用不同規格的燈泡進行實驗。
【解答】解：（1）連接電路前，小明發現電壓表指針如圖乙所示，電壓表的指針指在了“0”刻度的左側，這說明電壓表沒有調零；接下來他要對電壓表進行的操作是對電壓表調零；
（2）電壓表示數為零，說明故障可能是與電壓表并聯的燈L1短路或燈L2斷路；
（3）分析表中實驗數據知，1.4V+1.4V＝2.8V，由此得出結論，串聯電路中電源兩端的電壓等于各部分電路兩端電壓之和；
（4）分析表中實驗數據知，UAB＝UBC＝1.4V，說明使用了相同規格的燈泡進行實驗，因此結論②是錯誤的；
這個實驗在設計方案上存在的另一個不足之處是：只進行了一次實驗，只憑一組實驗數據得出結論帶有偶然性。
故答案為：（1）對電壓表調零；（2）L1短路；L2斷路；（3）各部分電路兩端電壓之和；（4）使用了相同規格的燈泡進行實驗；只進行了一次實驗，只憑一組實驗數據得出結論帶有偶然性。
【點評】本題探究串聯電路的電壓規律，主要考查了電壓表的使用、電路故障分析以及歸納法的運用等內容。
22．（5分）如圖甲所示的電路，當開關S閉合后，電流表的指針偏轉如圖乙所示，其中a電流表測量的是通過 　L1?。ㄟx填“電源”、“L1”或“L2”）的電流，其中b電流表測量的是通過 　L1和L2?。ㄟx填“L1”或“L2”或“L1和L2”）的電流，由圖可知通過L1的電流為 　0.3　A，通過L2的電流為 　0.9　A，通過L1和L2的總電流為 　1.2　A。

【考點】并聯電路的電流規律；電流表的讀數．版權所有
【分析】（1）由電路圖可知，兩燈泡并聯，電流表a測L1支路的電流，電流表b測干路電流，根據并聯電路的電流特點和電流表指針的位置確定b電流表的量程，再根據分度值讀出示數。
（2）根據并聯電路的電流規律，得出L2的電流，通過L1和L2的總電流。
【解答】解：由電路圖可知，兩燈泡并聯，電流表a測L1支路的電流，電流表b測干路電流，即L1和L2的電流；
因?yàn)椴⒙?lián)電路中干路電流等于各支路電流之和，且b電流表指針的偏轉角小于a電流表指針的偏轉角，
所以a電流表的量程為0～0.6A，分度值為0.02A，示數為0.3A，即I1＝0.3A。
b電流表的量程為0～3A，分度值為0.1A，示數為1.2A，即L1和L2的電流是I＝1.2A。
則燈L2的電流為：I2＝I﹣I1＝1.2A﹣0.3A＝0.9A。
故答案為：L1；L1和L2；0.3；0.9；1.2。
【點評】本題考查了電流表的正確使用和讀數以及并聯電路的電流特點等，關鍵是兩電流表量程的選擇。
五、計算題（第23小題7分，24小題6分，共13分）
23．（7分）天然氣是當今家庭中普遍使用的一種能源，現用天然氣來加熱水。已知天然氣的熱值為4×107J/m3。[c水＝4.2×103J/（kg?℃）]
（1）完全燃燒0.05m3天然氣放出的熱量是多少？
（2）如果這些熱量的42%被水吸收，可使質量為5kg的水由20℃升高到多少℃？
【考點】燃料的熱值及其計算；能量的利用效率；熱量的計算．版權所有
【分析】（1）利用Q放＝Vq求出天然氣完全燃燒放出的熱量；
（2）這些熱量的42%被水吸收，即水吸收的熱量Q吸＝42%×Q放，知道水的比熱容、質量，利用吸熱公式Q吸＝cmΔt求水升高的溫度，知道初溫可求末溫。
【解答】解：（1）天然氣完全燃燒放出的熱量：Q放＝Vq＝0.05m3×4×107J/m3＝2×106J；
（2）水吸收的熱量Q吸＝42%×Q放＝42%×2×106J＝8.4×105J，
由Q吸＝cmΔt得水升高的溫度：
Δt＝＝＝40℃，
末溫t＝t0+Δt＝20℃+40℃＝60℃。
答：（1）完全燃燒0.05m3天然氣放出的熱量是2×106J；
（2）如果這些熱量的42%被水吸收，可使質量為5kg的水由20℃升高到60℃。
【點評】本題考查了吸熱公式、燃料完全燃燒放熱公式的應用，屬于基礎題目。
24．（6分）如圖甲所示，小強同學想測量家中色拉油的比熱容，設計了如下的方案：兩個相同的燒杯中裝入質量都是0.1kg且初溫相同的水和色拉油，用相同的酒精燈對它們加熱。根據實驗數據，小強作出了如圖乙所示的水和色拉油的溫度隨加熱時間變化的圖象。求：

（1）加熱5min，水吸收的熱量是多少？
（2）色拉油的比熱容是多少？
【考點】比熱容的概念及其計算；熱量的計算．版權所有
【分析】（1）從圖象中找出水的初溫和末溫，根據公Q吸＝cm（t﹣t0）求出水在5min內吸收的熱量；
（2）因?yàn)槭窍嗤碾娂訜崞鳎钥梢郧蟪錾驮?min內吸收的熱量，根據公式Q吸＝cm（t﹣t0）求出色拉油的比熱容。
【解答】解：（1）m水＝0.1kg，t0＝20℃，
加熱5min時水溫為t水＝32℃，
水吸收熱量為：
Q水吸＝c水m水（t水﹣t0）
＝4.2×103J/（kg?℃）×0.1kg×（32℃﹣20℃）
＝5.04×103J；
（2）因?yàn)槭窍嗤碾娂訜崞鳎驮?min內吸收的熱量：Q油吸＝Q水吸＝5.04×103J，
由圖乙可知，色拉油的溫度在5min內從20℃升高到52℃，
由Q油吸＝c油m油（t油﹣t0）得：
色拉油的比熱容：
c油＝＝＝1.575×103J/（kg?℃）。
答：（1）加熱5min，水吸收的熱量是5.04×103J；
（2）色拉油的比熱容是1.575×103J/（kg?℃）。
【點評】本題考查的是學生對圖象的理解和熱量計算公式的理解和掌握，能夠正確從圖象中找出有關信息來進行計算是解決此題的關鍵。
六、綜合能力題（每空1分，作圖1分，共18分）
25．（5分）（1）在曉月設計的小組合作控制電路中，S1和S2是指紋開關，當兩個開關都閉合時，電動機M啟動，開始小組活動，此控制電路是圖1中的 　甲　圖；曉宇設計的是防盜電路，觸發S1或S2的防盜開關，電動機M自動啟動將盜賊鎖定，防盜電路是圖1中的 　丙　圖；如圖1所示的3個電路圖中的 　乙　圖，若兩開關都閉合，電池將被短路。
（2）如圖2所示，當開關閉合后，要使燈L1和L2并聯，乙表是 　電流表?。ㄌ睢半娏鞅怼被颉半妷罕怼保艏缀鸵覂蓚€(gè)表調換位置，閉合開關S后，能夠發光的燈是 　L1?。ㄌ睢癓1”、“L2”或“L1和L2”）。

【考點】串、并聯電路的設計與應用；電壓表的使用；電流表的使用；電路圖及元件符號．版權所有
【分析】（1）通常開關與被控制用電器串聯，閉合開關接通電路，用電器工作，斷開開關，用電器停止工作；若開關與用電器并聯，開關斷開用電器工作，開關閉合，用電器短路不能工作；根據串聯電路的特點，開關串聯時，只有開關同時閉合才能接通電路；根據并聯電路的特點，開關并聯時，只要有一個開關閉合就能接通電路；電源短路是指導線直接將電源的正、負極相連，電流不通過用電器，這樣易燒壞電源。
（2）電流表應串聯接入電路中，電壓表應并聯接入電路中。
【解答】解：（1）S1和S2都閉合時，電動機M才能啟動，開始小組活動，由此說明兩開關串聯后控制電動機，所以控制電路是甲圖；
觸發S1或S2的防盜開關，電動機都能工作將盜賊鎖定，所以兩開關應并聯，則防盜電路是丙圖；
兩開關都閉合造成電源短路的是乙圖，因?yàn)閮砷_關都閉合時，電源兩極被導線直接相連了；
（2）要使燈L1、L2并聯，由圖可知電流必須從開關S分別流入支路L1、支路L2和儀表乙，然后流回負極，所以甲為相當于斷路的電壓表，乙為電流表；
若甲、乙兩個表調換位置，閉合開關S后，燈泡L2被短路，電路為L(zhǎng)1的基本電路，因此仍能繼續發光的燈是L1，另一只燈不能發光的原因是被開關S短路。
故答案為：（1）甲；丙；乙；（2）電流表；L1。
【點評】本題主要考查開關串聯和開關并聯的在電路中作用、對短路的認識和理解、電流表和電壓表的使用等知識，屬于一道基礎題。
26．（7分）根據實驗完成填空。
（1）向一端封閉的玻璃管中注水至一半位置，再注入酒精直至充滿。封閉管口，并將玻璃管反復翻轉，使水和酒精充分混合，觀察液面的位置，混合后與混合前相比，總體積變 　小　，說明分子間有 　間隙　。
（2）把墨水滴入冷水和熱水的情況不同，此實驗說明 　分子的無規則運動與溫度有關，溫度越高，分子的無規則運動越劇烈　。
（3）把一塊玻璃板用彈簧測力計拉出水面，在離開水面時，觀察到彈簧測力計的示數變大，說明了分子間有 　引力　。固體和液體很難被壓縮說明分子間有 　斥力　。
（4）原子是由 　原子核　和 　核外電子　組成。
【考點】分子動理論的基本觀點．版權所有
【分析】一切物質的分子間都存在間隙，分子是在永不停息地做無規則運動；分子的無規則運動與溫度有關，溫度越高運動越劇烈；分子間存在相互作用的引力和斥力；
原子由原子核和帶負電的核外電子組成。
【解答】解：（1）因?yàn)榉肿娱g存在著間隙，所以，水和酒精充分混合后，酒精分子和水分子分別進入了對方分子的空隙中，使得水和酒精混合后的總體積變小了；
（2）在冷水杯和熱水杯中分別滴入墨水，會看到熱水中的墨水?dāng)U散的快，這表明分子的無規則運動與溫度有關，溫度越高，分子的無規則運動越劇烈；
（3）因?yàn)椴ＡШ退佑|在一起，并且玻璃分子和水分子間的距離在引力作用的范圍內，故水分子和玻璃分子之間存在相互作用的引力，則向上拉玻璃板時，彈簧測力計的讀數將變大；
固體和液體很難被壓縮說明分子間有斥力；
（4）原子由原子核和帶負電的核外電子組成。
故答案為：（1）?。婚g隙；（2）分子的無規則運動與溫度有關，溫度越高，分子的無規則運動越劇烈；（3）引力；斥力；（4）原子核；核外電子。
【點評】本題考查分子動理論的知識，要求學生能準確的用所學理論解釋相關現象。
27．（6分）小余和小樂在探究并聯電路中電流的關系，他們?cè)O(shè)計的電路如圖甲所示。

在實驗過程中，他們連接了如圖乙所示的電路，閉合開關后，觀察到燈L2　不發光?。ㄌ睢鞍l(fā)光”或“不發光”）；通過分析電路的連接情況，該電路存在的問題是：　燈L2短路?。▽懗鲆粭l即可）。
（2）請?jiān)趫D乙上只改動一根導線，符合L1、L2并聯，電流表A1測干路電流，A2測燈L2的電流。同時在接錯的導線上打“×”。
（3）連接好電路后，用電流表分別測量A、B、C處的電流，在測量C處電流試觸時，發現電流表的指針出現如圖丙所示的情況，原因可能是 　電流表所選量程太小　。
（4）調整好后，A、B、C處的電流如表格所示，他們下一步的操作是 　換用不同規格的燈泡進行多次實驗　。
實驗次數
A處的電流IA/A
B處的電流IB/A
C處的電流IC/A
1
0.24
0.56
0.80
（5）通過數據分析，可得出結論是：并聯電路中干路電流等于 　各支路電流之和　。
【考點】探究并聯電路中干路電流與各支路電流的關系．版權所有
【分析】（1）如圖乙所示的電路，L2與電流表A2串聯后與導線并聯，據此分析；
（2）根據圖乙分析連接錯誤之處；將兩燈并聯，電流表A2測燈L2的電流，電流表A1測總電流；
只允許改其中一條導線，因此將A1、L2之間的連線改接到燈L1右接線柱或開關的右接線柱即可；
（3）使用電流表測量電流時，所測電流不能超出電流表的量程；
（4）只測一組實驗數據具有偶然性，不能說明普遍規律，應多次測量；
（5）分析表中數據得出的結論。
【解答】解：（1）在實驗過程中他們連接了如圖乙所示的電路，L2與電流表A2串聯后與導線并聯，該電路存在的問題是：燈L2短路了，則燈L2不會發光；
（2）由圖乙可知，閉合開關，電流從正極出發，經開關、燈泡L1、電流表A1回到負極，即A2、L2被短路。通過分析可知，應將A1、L2之間的連線改接到燈L1的右接線柱或開關的右接線柱。如圖所示：

（3）由圖丙可知，電流表指針偏轉角度太大，說明出現的問題是：電流表所選量程太小了，所以應立即斷開開關，換用電流表的大量程；
（4）本實驗利用歸納法尋找實驗規律的要求是要多次測量獲得多組實驗數據，所以為得出普遍結論，他們下一步的操作是：應換用不同規格的燈泡進行多次實驗。
（5）分析表中數據：0.80A＝0.24A+0.56A。
可以得出的結論是：在并聯電路中，干路電流等于各支路電流之和。
故答案為：（1）不發光；燈L2短路；（2）見上圖；（3）電流表所選量程太?。唬?）換用不同規格的燈泡進行多次實驗；（5）各支路電流之和。
【點評】本題考查了探究并聯電路電流特點的實驗的操作，注意電流表的正確使用和讀數；實驗結果要有普遍性，必須用不同的規格的電燈，多做幾次實驗。
