初中物理第5節 串、并聯電路中電流的規律備課ppt課件

這是一份初中物理第5節 串、并聯電路中電流的規律備課ppt課件，文件包含RJ中學物理九年級上第15章第5節串并聯電路中電流的規律第2課時教學課件pptx、第5節串并聯電路中電流的規律2docx、第5節串并聯電路中電流的規律2練習docx等3份課件配套教學資源，其中PPT共25頁， 歡迎下載使用。

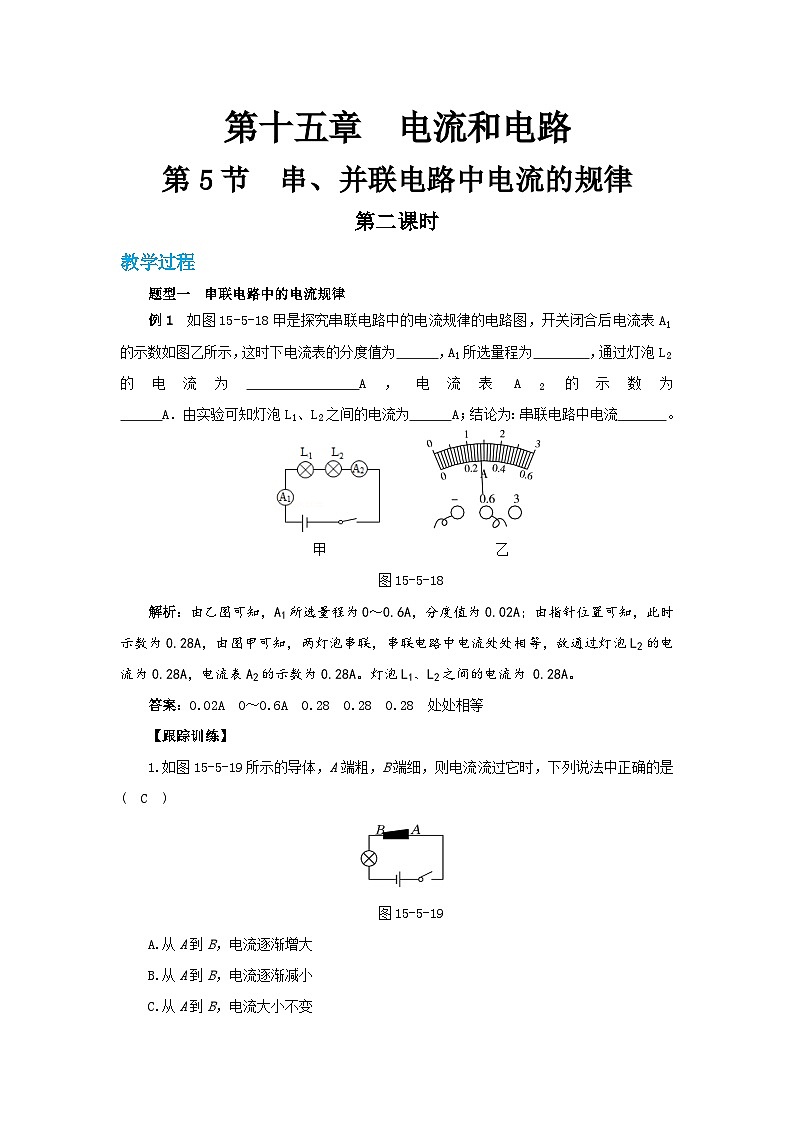

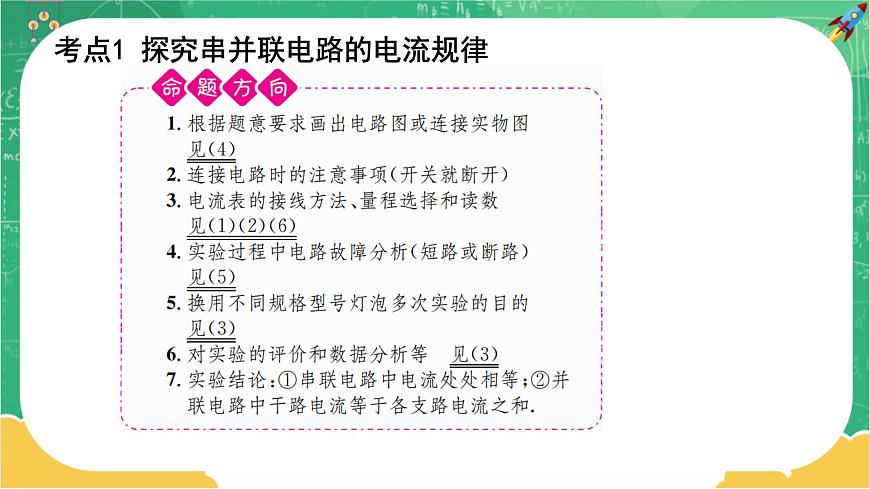

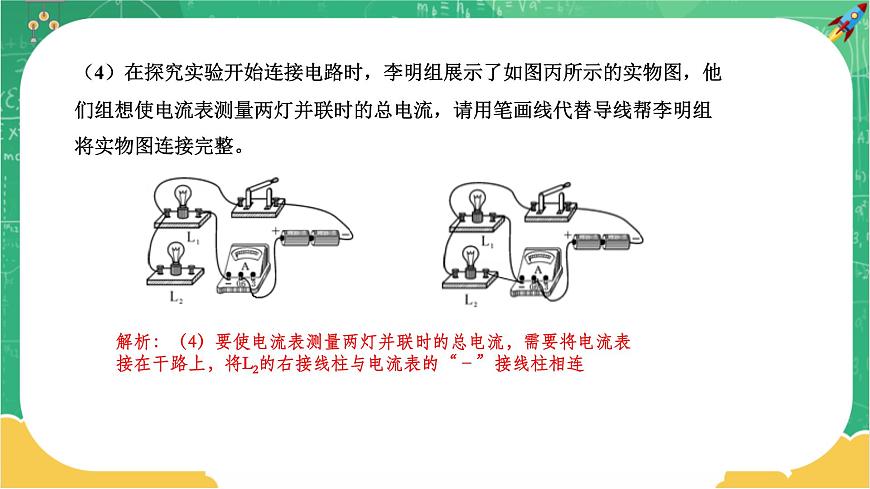

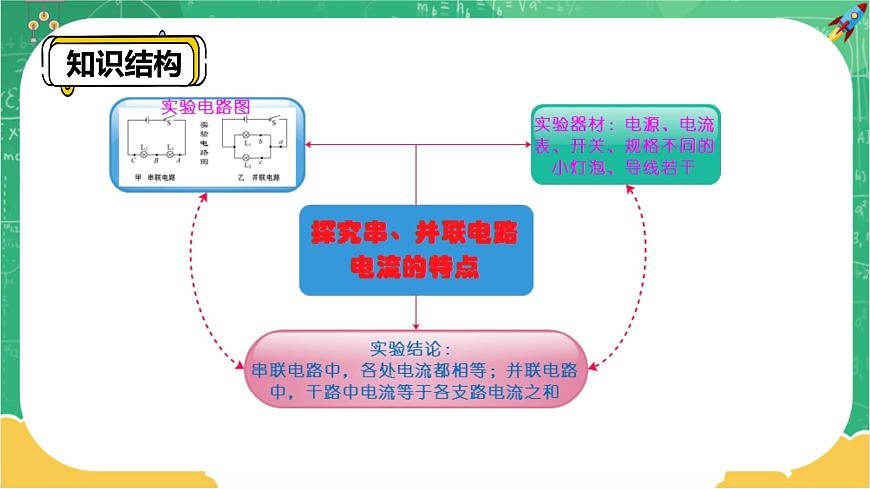

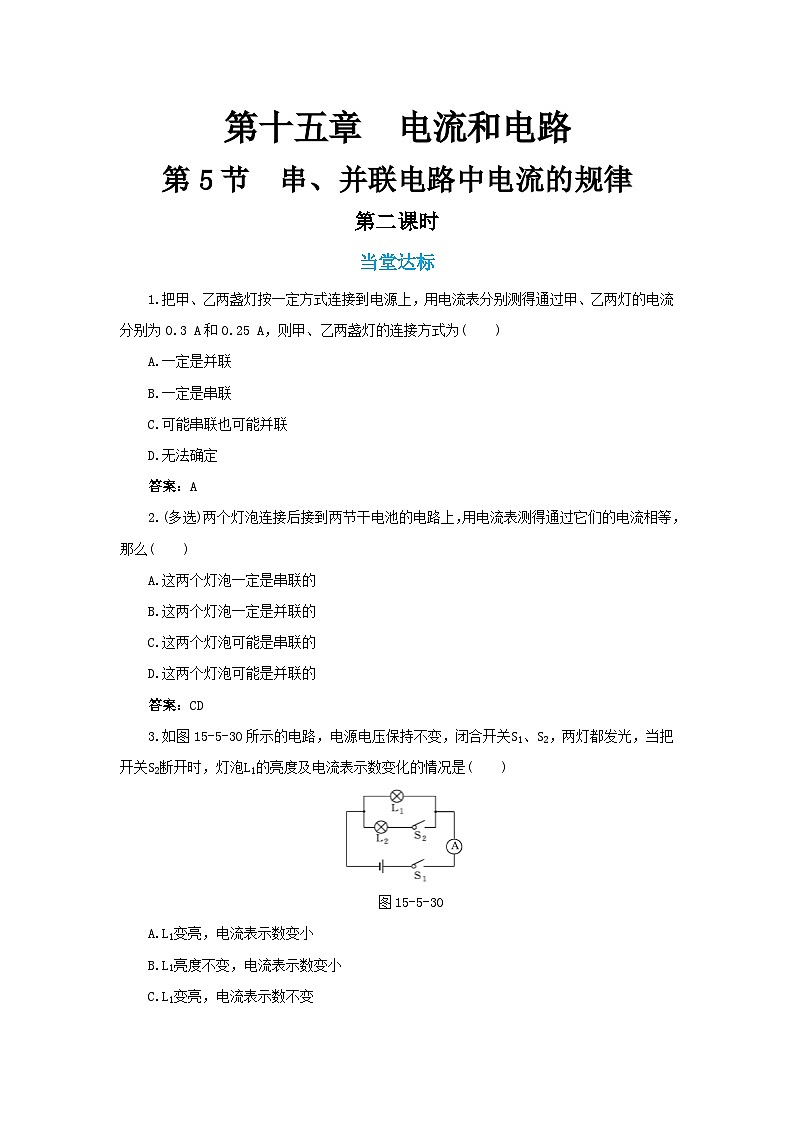

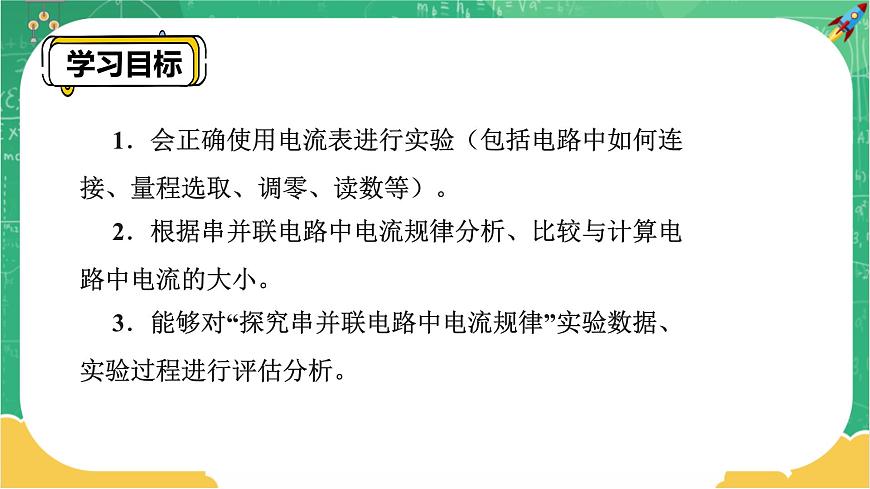

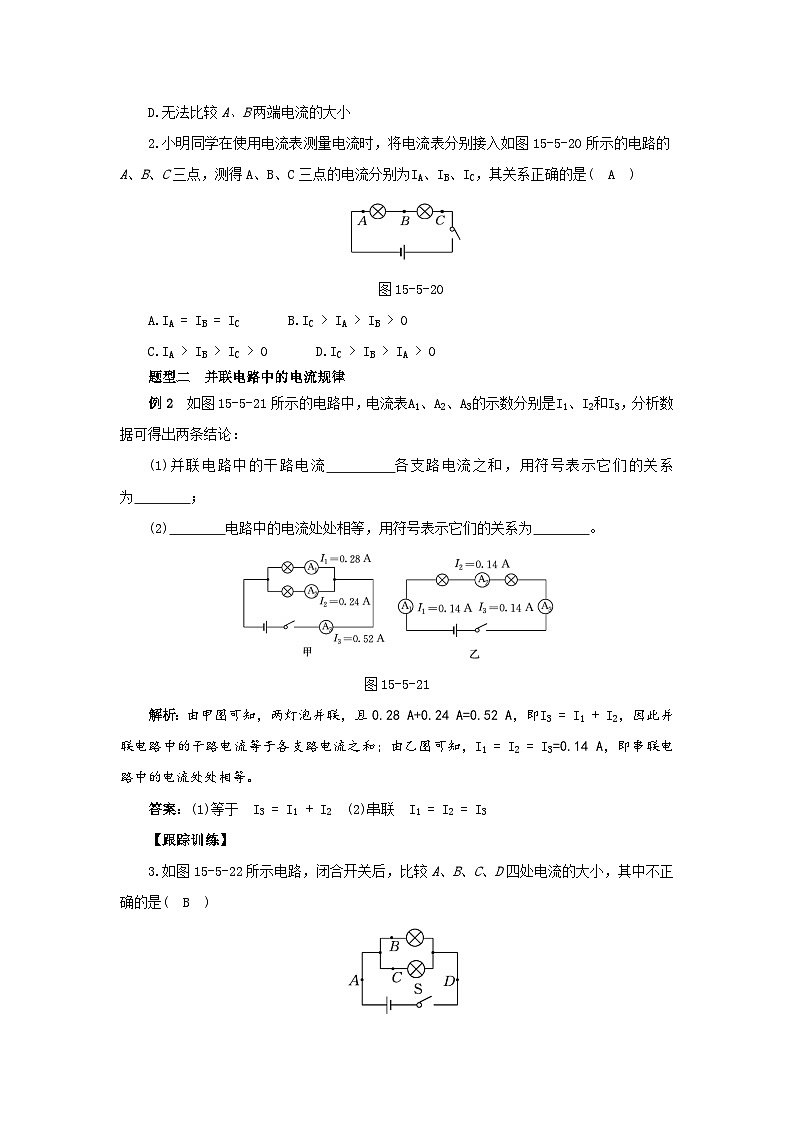

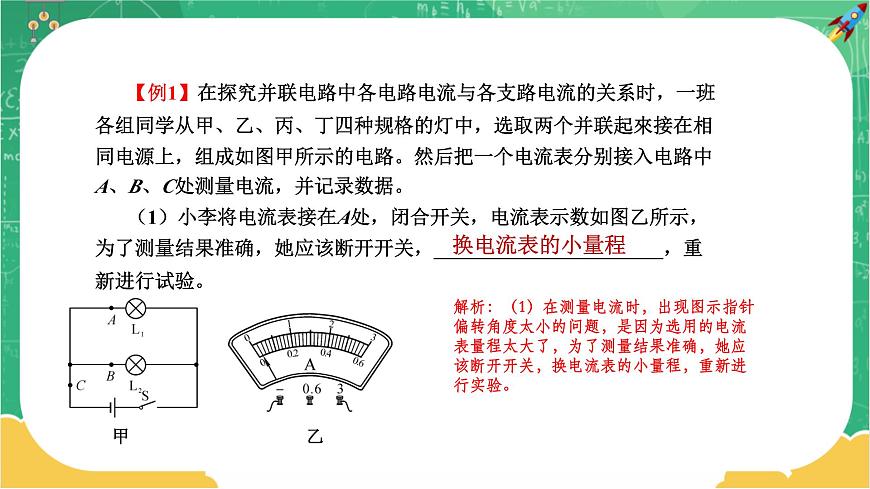

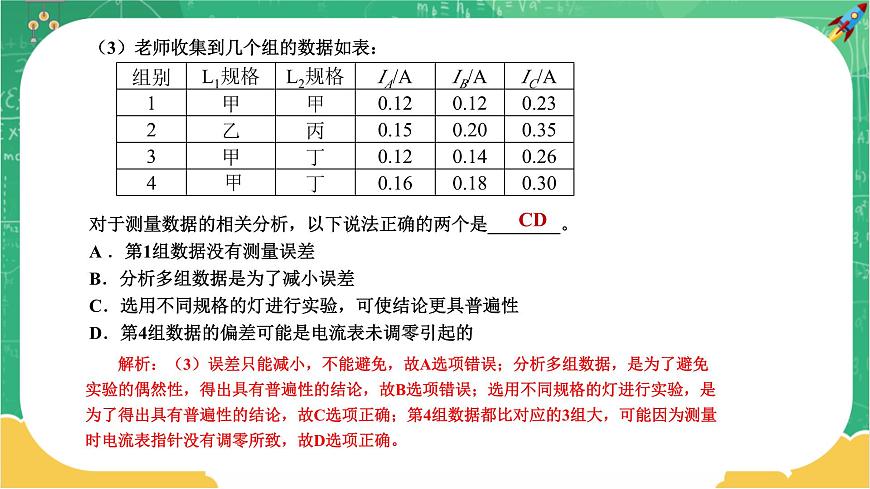

第十五章  電流和電路第5節  串、并聯電路中電流的規律第二課時  教學過程題型一  串聯電路中的電流規律例1  如圖15-5-18甲是探究串聯電路中的電流規律的電路圖，開關閉合后電流表A1的示數如圖乙所示，這時下電流表的分度值為　  　，A1所選量程為　    　，通過燈泡L2的電流為　  　A，電流表A2的示數為　  　A．由實驗可知燈泡L1、L2之間的電流為　  　A；結論為：串聯電路中電流　   　。　　　甲　　　　　　　　　　　　乙圖15-5-18解析：由乙圖可知，A1所選量程為0～0.6A，分度值為0.02A；由指針位置可知，此時示數為0.28A，由圖甲可知，兩燈泡串聯，串聯電路中電流處處相等，故通過燈泡L2的電流為0.28A，電流表A2的示數為0.28A。燈泡L1、L2之間的電流為 0.28A。答案：0.02A  0～0.6A  0.28  0.28  0.28  處處相等  【跟蹤訓練】1.如圖15-5-19所示的導體，A端粗，B端細，則電流流過它時，下列說法中正確的是(  C  )圖15-5-19A.從A到B，電流逐漸增大B.從A到B，電流逐漸減小C.從A到B，電流大小不變D.無法比較A、B兩端電流的大小2.小明同學在使用電流表測量電流時，將電流表分別接入如圖15-5-20所示的電路的A、B、C三點，測得A、B、C三點的電流分別為、、，其關系正確的是(  A  )圖15-5-20A.  B.0 C.0  D.0題型二  并聯電路中的電流規律例2  如圖15-5-21所示的電路中，電流表、、的示數分別是、和，分析數據可得出兩條結論：(1)并聯電路中的干路電流        各支路電流之和，用符號表示它們的關系為        ；(2)        電路中的電流處處相等，用符號表示它們的關系為        。圖15-5-21解析：由甲圖可知，兩燈泡并聯，且0.28 A+0.24 A=0.52 A，即，因此并聯電路中的干路電流等于各支路電流之和；由乙圖可知，=0.14 A，即串聯電路中的電流處處相等。 答案：(1)等于    (2)串聯  【跟蹤訓練】3.如圖15-5-22所示電路，閉合開關后，比較A、B、C、D四處電流的大小，其中不正確的是(  B  ) 圖15-5-22A.    　　　　  B.C.     　　　　 D.4.如圖15-5-２３所示的電路中(  B  )圖15-5-23A.電流表測量通過燈的電流B.電流表測量通過燈的電流C.電流表測量通過燈和燈的電流之和D.電流表接錯了，不能測量電流5.與并聯，已知通過的電流為0.2 A，通過的電流為0.3 A，則通過干路的電流為    0.5    A。題型三  電路設計例3  現有干電池一對，兩個燈泡，兩個電流表，請你設計一個電路，要求：兩個燈泡并聯，電流表測干路中的電流，電流表測中的電流。每個燈泡工作的電流均為0.2 A。要求：圖15-5-24(1)畫出你設計的電路圖。 (2)按照你設計的電路圖把如圖15-5-24所示的元件連接起來。解析：連接電路時應注意，與并聯，電流表測干路電流，電流表測支路電流，每個燈泡工作的電流均為0.2 A，則兩電流表的量程均選擇00.6 A。     甲           　      乙圖15-5-25答案：(1)如圖15-5-25甲所示。  (2)如圖乙所示。【跟蹤訓練】6.探究“并聯電路電流規律”的實驗如下：（1）在如圖15-5-26甲所示的實物中，用筆畫線代替導線連接好電路。要求：A1測通過L1的電流，A2測通過L2的電流，開關控制L1，L2（L1，L2電流不超過0.6A；連線不能交叉）。　　甲　　　　　　　　　　　　　乙圖15-5-26（2）請在圖乙虛線框內按實物圖畫出相應的電路圖。答案：（1）如圖15-5-27甲所示?！。?）如圖乙所示。　　　　　甲　　　　　　　　　　　　　　　乙圖15-5-277. 給你兩節干電池（串聯使用），兩只燈泡L1、L2，一個單刀單擲開關S1，一只單刀雙擲開關S2和若干條導線。請你設計一個并聯電路，只需要使用兩個開關就能先后測出干路和各支路的電流。（1）請畫出電路圖；（2）用筆畫線表示導線將圖15-5-28中的電路元件連接成實驗電路。圖15-5-28解析：（1）當單刀雙擲開關S2擲于右邊時，兩只燈泡L1、L2并聯，電流表測干路電流；當單刀雙擲開關S2擲于左邊時，燈泡L1與電流表串聯后再與L2并聯，電流表測通過L1的電流，單刀單擲開關S1控制整個電路，接在干路上，電路圖如圖15-5-29甲所示；（2）根據電路圖連接實物，使單刀雙擲開關S2的轉軸與燈泡L2相連，電流表選用大量程，并注意電流從電流表正接線柱流入，如圖乙所示。另外一種情況：將兩燈順序互換，當單刀雙擲開關S2擲于右邊時，兩只燈泡L1、L2并聯，電流表測干路電流；當單刀雙擲開關S2擲于左邊時，燈泡L2與電流表串聯后再與L2并聯，電流表測通過L2的電流，如圖丙所示；根據電路圖連接實物，如圖丁所示。　　　甲　　　　　　　　　　　　乙　　　丙　　　　　　　　　　　　丁圖15-5-29答案：（1）如圖15-5-29甲、丙所示；（2）如圖乙、丁所示。
