2021-2022學年廣東省東莞市光明中學九年級（上）期末物理試卷（含詳細答案解析）

這是一份2021-2022學年廣東省東莞市光明中學九年級（上）期末物理試卷（含詳細答案解析），共22頁。試卷主要包含了5m/s，2×103J/]，5×104J，物體在力的方向上通過的距離；，【答案】C，【答案】B，【答案】A等內容，歡迎下載使用。
?2021-2022學年廣東省東莞市光明中學九年級（上）期末物理試卷

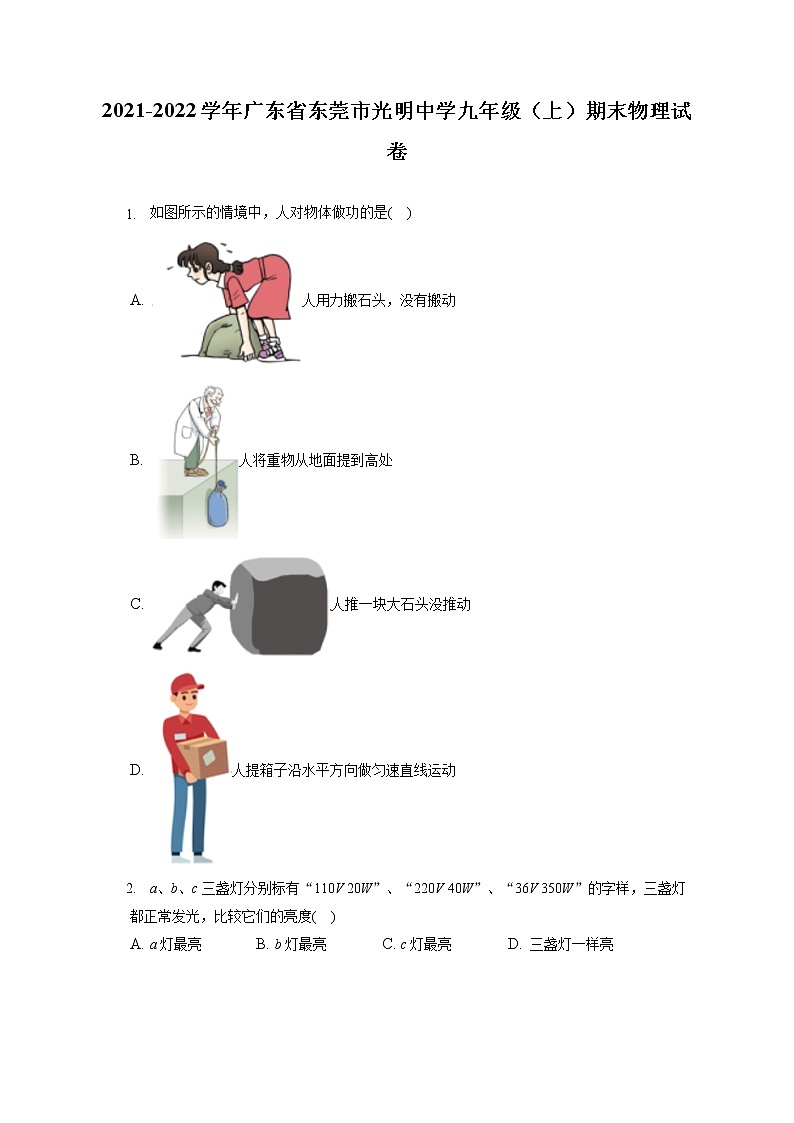

1. 如圖所示的情境中，人對物體做功的是(????)
A. 人用力搬石頭，沒有搬動
B. 人將重物從地面提到高處
C. 人推一塊大石頭沒推動
D. 人提箱子沿水平方向做勻速直線運動
2. a、b、c三盞燈分別標有“110V 20W”、“220V 40W”、“36V 350W”的字樣，三盞燈都正常發光，比較它們的亮度(????)
A. a燈最亮 B. b燈最亮 C. c燈最亮 D. 三盞燈一樣亮

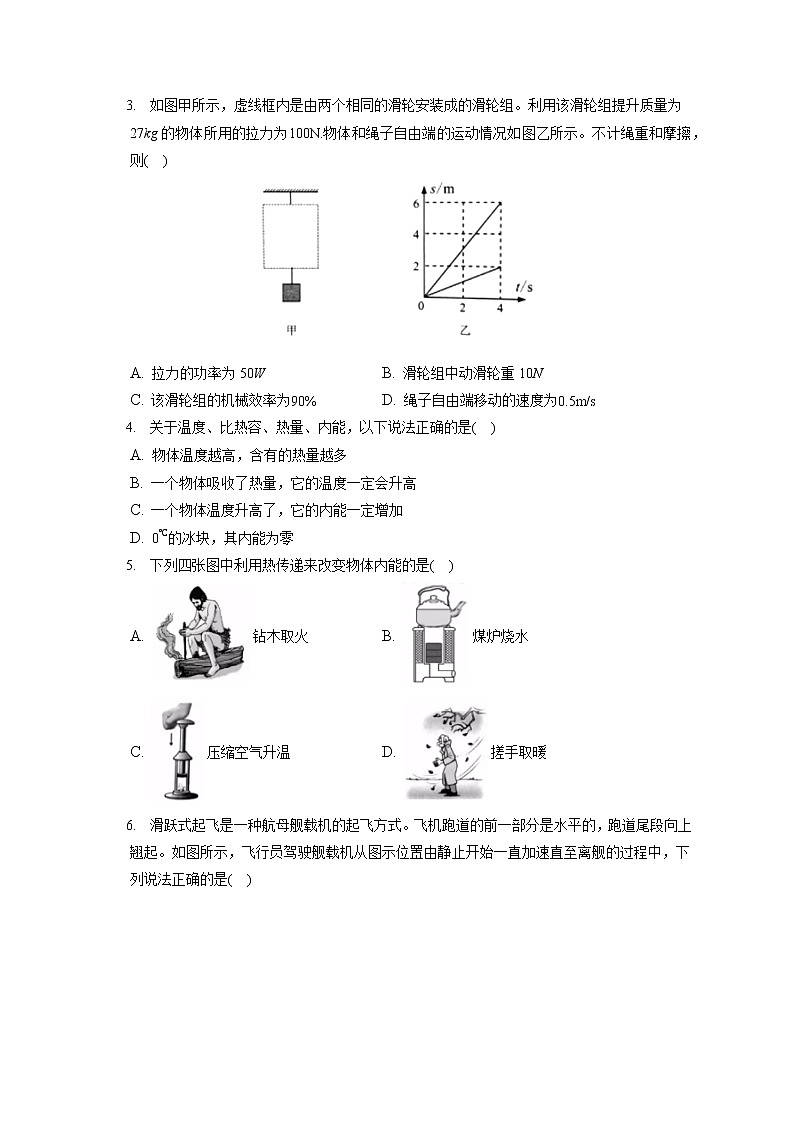

3. 如圖甲所示，虛線框內是由兩個相同的滑輪安裝成的滑輪組。利用該滑輪組提升質量為27kg的物體所用的拉力為100N.物體和繩子自由端的運動情況如圖乙所示。不計繩重和摩擦，則(????)

A. 拉力的功率為50W B. 滑輪組中動滑輪重10N
C. 該滑輪組的機械效率為90% D. 繩子自由端移動的速度為0.5m/s
4. 關于溫度、比熱容、熱量、內能，以下說法正確的是(????)
A. 物體溫度越高，含有的熱量越多
B. 一個物體吸收了熱量，它的溫度一定會升高
C. 一個物體溫度升高了，它的內能一定增加
D. 0℃的冰塊，其內能為零
5. 下列四張圖中利用熱傳遞來改變物體內能的是(????)
A. 鉆木取火 B. 煤爐燒水
C. 壓縮空氣升溫 D. 搓手取暖

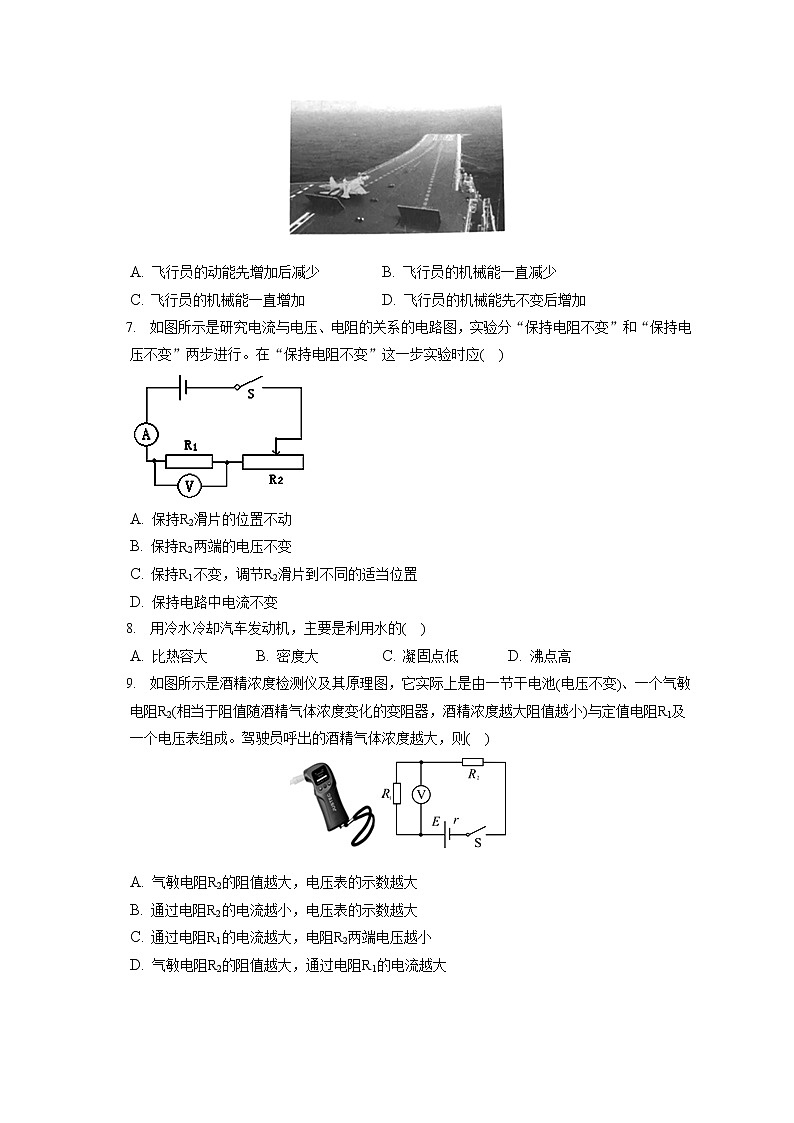

6. 滑躍式起飛是一種航母艦載機的起飛方式。飛機跑道的前一部分是水平的，跑道尾段向上翹起。如圖所示，飛行員駕駛艦載機從圖示位置由靜止開始一直加速直至離艦的過程中，下列說法正確的是(????)

A. 飛行員的動能先增加后減少 B. 飛行員的機械能一直減少
C. 飛行員的機械能一直增加 D. 飛行員的機械能先不變后增加
7. 如圖所示是研究電流與電壓、電阻的關系的電路圖，實驗分“保持電阻不變”和“保持電壓不變”兩步進行。在“保持電阻不變”這一步實驗時應(????)

A. 保持R2滑片的位置不動
B. 保持R2兩端的電壓不變
C. 保持R1不變，調節R2滑片到不同的適當位置
D. 保持電路中電流不變
8. 用冷水冷卻汽車發動機，主要是利用水的(????)
A. 比熱容大 B. 密度大 C. 凝固點低 D. 沸點高
9. 如圖所示是酒精濃度檢測儀及其原理圖，它實際上是由一節干電池(電壓不變)、一個氣敏電阻R2(相當于阻值隨酒精氣體濃度變化的變阻器，酒精濃度越大阻值越小)與定值電阻R1及一個電壓表組成。駕駛員呼出的酒精氣體濃度越大，則(????)

A. 氣敏電阻R2的阻值越大，電壓表的示數越大
B. 通過電阻R2的電流越小，電壓表的示數越大
C. 通過電阻R1的電流越大，電阻R2兩端電壓越小
D. 氣敏電阻R2的阻值越大，通過電阻R1的電流越大
10. 如圖所示的電蚊拍，具有滅蚊和照明等功能。當開關S1閉合、S2斷開時，只有滅蚊網通電起到滅蚊作用；當開關S1和S2都閉合時，滅蚊網與燈都通電同時起到滅蚊和照明作用。下列電路設計符合這種要求的是(????)


A. B.
C. D.
11. 重為450N的物體在大小為150N的水平拉力F作用下，向右勻速運動了10m，所用時間為10s，摩擦力的大小為______ N，拉力做的功是______ J，拉力的功率為______ W。
12. 人類的太空旅游已不是夢想。在飛船加速上升時，其動能______，重力勢能______，機械能______(填“增大”、“減小”或“不變”)。
13. 張華同學幫助實驗老師拆封學校新購的一批儀器時，發現一只標有“6V 1A”專用燈泡說明書，帶有一幅電流隨電壓變化的關系曲線，如圖所示。
(1)圖片說明，隨著燈泡兩端電壓的增大，通過燈泡的電流是______(選填“增大”、“減小”或“不變”)的，燈絲的電阻值是______(選填“增大”、“減小”或“不變”)的。
(2)燈泡正常發光時，燈絲的阻值是______。

14. 燴面是河南的特色名吃。圖中，廚師將面坯拉成長長的面條，表明力可以使物體發生______；在鍋里煮面時，通過______的方式改變了面條的內能；面出鍋時香飄四溢，這是由于分子的______產生的。
15. 圖為一電熱飲水機的電路簡圖，其額定電壓為220V，具有“加熱”、“保溫”兩種功能，對應功率分別為400W和40W.當開關S1、S2均閉合，飲水機處于______(選填“保溫”或“加熱”)狀態，R1的阻值為______Ω；用飲水機給2kg的水加熱，當水溫升高50℃，水吸收的熱量為______J.[c水=4.2×103J/(kg?℃)]。
16. 如圖所示的電路中，R2的阻值為3Ω，閉合開關之后，電壓表的示數為6V，電流表的示數為1A，則R1=______Ω，電源電壓為______V；如果斷開開關，電壓的示數是______V。


17. 如圖所示，在方框內分別填入小燈泡和電流表的元件符號，使電路正常工作．

18. 請完成“探究電流與電阻的關系”的實驗中未連完的電路。

19. 站在地面上的人想用盡可能小的力提升水桶。請在圖中畫出滑輪組繩子的繞法。

20. 小明利用如圖所示裝置和器材，探究水的沸騰特點和物質的吸熱能力。
(1)小明設計的電路中的R甲、R乙必須滿足的條件是______。
(2)只閉合開關S2，觀察水的沸騰，測得數據如下表：
時間
0
1
2
3
4
5
6
7
8
溫度(℃)
90
92
94
96
97
98
98
98
98
分析數據可知，水沸騰過程中的特點為：______。
(3)斷開S2，待水冷卻后，繼續探究物質的吸熱能力。小明應控制水和煤油的______、初溫相同。且應先閉合開關______，再閉合開關______，并控制水的末溫低于______℃.實驗表明：水的末溫比油______，水的吸熱能力比油強。
21. 小華為了探究物體動能的大小與質量、速度的關系，設計了如圖甲、乙所示的實驗。

實驗甲：質量相同的兩個小球，沿同一光滑弧形軌道分別從A處和B處開始向下運動，然后與放在水平面上的木塊相碰，木塊在水平面上移動一段距離后靜止，如圖甲所示。
實驗乙：質量不同的兩個小球，沿同一光滑弧形軌道分別從A處開始向下運動，然后與放在水平面上的木塊相碰，木塊在水平面上移動一段距離后靜止，如圖乙所示。
(1)要探究物體動能的大小與速度的關系，應選用______圖。(填“甲”、“乙”)
(2)甲、乙兩組實驗可以得出的結論是______。
(3)這個實驗中，利用木塊被碰撞后移動的______來比較物體的動能大小。下列實例中與此實驗方法相同的有______。(填編號)
①認識電流時，用水流進行類比
②用紅墨水在水中的擴散現象來認識分子是運動的
③用酚酞試液滴入溶液變紅色來判斷溶液呈堿性。
22. 在用“伏安法測小燈泡的電阻”實驗中．

(1)請你將電壓表正確連入在圖甲的電路中，完成電路的連接．
(2)在閉合開關之前，圖甲中滑動變阻器的滑片應放在______端．(填“左”或“右”)
(3)電路連接正確后，閉合開關，發現小燈泡不亮，但電流表有示數．接下來應進行的操作是______(選填字母)
A.更換小燈泡?????????
B.移動滑動變阻器的滑片，觀察小燈泡是否發光
C.檢查電路是否斷路
(4)若某次測量時，電壓表和電流表的示數如圖乙所示，則燈泡的電阻RL=______Ω.
(5)這個電路除了可以測小燈泡的電阻外，還可以用來測量小燈泡的功率．?由圖乙兩表示數可求出小燈泡的功率P=______W.
23. 美麗鄉村建設中，工人用起吊裝置提升建筑材料，如圖。某次把質量為200kg的材料勻速提升6m，用時15s，消耗電能1.5×104J.g取10N/kg。求這次勻速提升材料過程中：(不計繩與滑輪之間的摩擦)
(1)材料所受拉力F的大??；
(2)拉力F對材料做功的功率；
(3)該裝置的效率。
24. 如圖所示電路是某電飯鍋的內部簡化電路圖，它有1000W(加熱)和40W(保溫)兩擋功率可切換?，F(xiàn)用此鍋加熱一鍋湯，湯的質量為3kg，初溫為20℃，加熱到100℃，湯的平均比熱容約為4.0×103J/(kg?℃)。
(1)若開關S接到b，電飯鍋處于______狀態。(選填“加熱”、“保溫”)
(2)R1的阻值是多少？
(3)湯吸收了多少熱量？
25. 學完焦耳定律后，小紅和小亮想利用如圖所示的裝置比較鋁和錳銅這兩種材料的導電性能(即電阻大小)。
(1)他們應該選用______、______都相同的鋁絲和錳銅絲。
(2)小紅想在兩個燒瓶中分別裝入等質量的煤油，而小亮建議用水代替煤油，小亮的建議不妥的原因是______。
(3)按小紅的想法進行實驗，接通電路后，他們發現甲燒瓶中煤油的溫度比乙燒瓶中煤油的溫度升高得慢，說明______。

26. 在學習“串聯電阻的總電阻與各串聯電阻之間關系”的時候，小強和小剛利用滑動變阻器(銘牌上標有20Ω1A)、兩個定值電阻(5Ω、10Ω)、電壓表、電源等器材對此進行了探究。他們設計了如圖甲所示的電路圖。

(1)根據電路圖，請你在圖乙中用筆畫線代替導線，將沒有連接完的實物電路連接好(導線不允許交叉且電流表的量程選取適當)。
(2)請你根據電路圖分析：在閉合開關前，滑動變阻器的滑片應移到______(填“左”或“右”)端。
器材：R1=5ΩR2=10Ω
實驗次數
1
2
3
電壓U/V
1.5
2.4
3
電流I/A
0.1
0.16
0.2
(3)上表是小強和小剛在這次實驗中所記錄的數據。請你根據他們?nèi)螠y量的數據進行分析，可以得出的結論是：______。
(4)若閉合開關后發現電流表有示數，而電壓表無示數，則出現該現象的原因可能是下面哪一種情況？______(只填字母序號即可)。
A.滑動變阻器某處斷路
B.只有R1被短路
C.只有R2被短路
D.電壓表的某一個接線柱接觸不良
答案和解析

1.【答案】B?
【解析】A、人用力搬石頭，沒有搬動，只有力，沒有距離，故人對物體沒有做功，故A錯誤。
B、人將重物從地面提到高處，拉力方向向上，距離的方向也向上，故人對物體做功，故B正確。
C、人推一塊大石頭沒推動，只有力，沒有距離，故人對物體沒有做功，故C錯誤。
D、人提箱子沿水平方向做勻速直線運動，力的方向向上，距離的方向水平向前，在力的方向上沒有移動距離，故人沒有做功，故D錯誤。
故選：B。
做功的兩個必要因素：
1.作用在物體上的力；
2.物體在力的方向上通過的距離(即力和距離的方向要一致)；
二者缺一不可。

2.【答案】C?
【解析】解：由題可知，三盞燈都正常發光，它們的實際功率都是各自的額定功率。三盞燈中c燈的額定功率最大，所以c燈的實際功率也最大，燈泡亮度由實際功率決定，故c燈最亮。
故選：C。
燈泡亮度由實際功率決定。燈泡的實際功率越大，亮度越大。
本題只要知道燈泡亮度由實際功率決定即可正確解答。

3.【答案】C?
【解析】解：(1)由圖乙可知，物體上升高度h=2m時，繩子自由端移動距離s=6m，
由此可知，繩子的段數n=sh=6m2m=3，
物體重力：G=mg=27kg×10N/kg=270N，
不計繩重和摩擦，由F=1n(G+G動)可得，滑輪組中動滑輪重：
G動=nF?G=3×100N?270N=30N，故B錯誤；
(2)由圖可知，v繩=st=6m4s=1.5m/s；
拉力的功率：P=W總t=Fst=Fv=100N×1.5m/s=150W，故AD錯誤；
(3)不計繩重和摩擦，該滑輪組的機械效率：
η=W有用W總×100%=GhFs×100%=G3F×100%=270N3×100N×100%=90%，故C正確。
故選：C。
(1)首先根據物體和繩子自由端的運動情況確定繩子的段數，然后根據F=1n(G+G動)可求得滑輪組中動滑輪重；
(2)由v=st可求得繩子自由端移動的速度；利用P=W總t=Fst=Fv可求得拉力的功率；
(3)由η=W有用W總=GhFs=G3F可求得該滑輪組的機械效率。
本題考查了使用滑輪組時動滑輪重力、功率和機械效率的計算，能根據表中圖象乙求出使用滑輪組承擔物重的繩子股數是關鍵。

4.【答案】C?
【解析】解：A、熱量是一個過程量，只能說吸收(或者放出)了多少熱量，不能說某物體含有多少熱量，故A錯誤；
B、物體吸收熱量，溫度可能升高，可能不變，如冰熔化過程中吸收熱量，內能增加，溫度不變，故B錯誤；
C、同一物體的溫度越高，其內部分子的無規則運動越劇烈，內能一定增加，故C正確；
D、一切物體都有內能，0℃的冰塊也具有內能，故D錯誤。
故選：C。
(1)熱量是一個過程量，不能用含有、具有等來修飾；
(2)物體吸收熱量，溫度不一定升高，如冰熔化過程中吸收熱量，內能增加，溫度不變；
(3)內能是物體內部所有分子做無規則運動所具有的動能與分子勢能的總和，同一物體的內能與其溫度有關；
(4)內能是指物體內部所有分子做無規則運動所具有的動能和分子勢能的總和，一切物體都有內能。
本題考查學生對熱量、內能、溫度等概念的理解，難度不大。

5.【答案】B?
【解析】解：
A、鉆木取火，機械能轉化成內能，是通過做功的方式改變物體內能的，故A不符合題意；
B、煤爐燒水，水吸收熱量，溫度升高，內能增大，是通過熱傳遞的方式增加水的內能，故B符合題意；
C、壓縮空氣，使空氣升溫，機械能轉化為內能，是通過做功的方式改變物體內能的，故C不符合題意；
D、用“搓手”的方法取暖，機械能轉化為內能，是通過做功的方式改變物體內能的，故D不符合題意。
故選：B。
(1)熱傳遞是能的轉移過程，即內能從高溫物體向低溫物體轉移的過程，在此過程中能的形式不發生變化；
(2)做功實質是能的轉化過程，做功的過程中能量的形式變了。
解答此類問題要知道改變物體內能的方式有兩種：做功和熱傳遞，熱傳遞過程也就是能量的轉移過程，做功過程是能量的轉化過程。

6.【答案】C?
【解析】解：飛機起飛加速上升的過程中，飛行員的質量不變，速度增大、高度增大，所以動能和重力勢能都增大，機械能一直在增加。
故選：C。
影響動能的影響因素是物體的質量和物體運動的速度，影響重力勢能的因素是物體的質量和物體的高度，其中動能和勢能統稱為機械能。
機械能大小可以根據機械能=動能+勢能中動能和勢能的變化來判斷機械能的變化，也可以看機械能是否和其它形式的能發生轉化來判斷。

7.【答案】C?
【解析】
【分析】
電流跟電壓、電阻有關，用控制變量法研究電流跟電壓和電阻的關系。
(1)研究電流跟電壓的關系時，保持電阻不變，改變定值電阻兩端的電壓，討論電流跟電壓的關系；
(2)研究電流跟電阻的關系時，保持電阻兩端的電壓不變，改變電阻大小，討論電流跟電阻的關系。
探究電流與電壓、電阻的關系，應用的方法是典型的控制變量法，這是初中物理最基本的研究方法。
【解答】
研究電流跟電壓的關系時，保持電阻不變，通過移動滑動變阻器的滑片，改變定值電阻的電壓和電流，討論電流跟電壓的關系，所以ABD錯誤，C正確。
故選：C。??
8.【答案】A?
【解析】解：因為水的比熱容較大，相同質量的水和其它物質比較，升高相同的溫度，水吸收的熱量多，所以用水冷卻發動機，冷卻效果好；故A正確、BCD錯誤。
故選：A。
(1)比熱容的定義：單位質量的某種物質溫度升高和降低1℃吸收和放出的熱量。
(2)因水的比熱容比其它物質的比熱容大，所以相同質量的水和其它物質比較，升高或降低相同的溫度，水吸收或放出的熱量多，據此分析。
本題主要考查了學生對水的比熱容大的特點及應用的掌握，比較典型的題目，要熟練掌握。

9.【答案】C?
【解析】解：
由圖R1與R2串聯，駕駛員呼出的酒精氣體濃度越大，氣敏電阻R2的阻值越小，電路中總中總電阻變小，
由I=UR，電源電壓一定，總電阻變小，電路中電流變大。根據串聯電路中電流處處相等，所以通過R1、R2電流都變大；
由U=IR，定值電阻R1兩端的電壓變大，即電壓表示數變大，
所以U2=U?U1，R1電壓變大，R2電壓變小。故ABD錯誤，C正確。
故選：C。
由電路圖可知，R1與R2串聯在電路中，電壓表測R1兩端電壓，R2的阻值變化時，根據歐姆定律可知電路中電流的變化和定值電阻兩端的電壓變化，根據串聯電路的電壓特點可知傳感器兩端的電壓變化。
本題考查了串聯電路的特點和歐姆定律的應用，利用好“酒精氣體濃度越大，R2阻值越小”是關鍵。

10.【答案】D?
【解析】解：
A、根據題意可以知道，滅蚊網和燈泡工作時互不影響，應該屬于并聯，而圖中滅蚊網和燈泡串聯，且開關S2閉合時會形成電源短路，故A錯誤；
B、圖中滅蚊網和燈泡串聯，與題意不符，故B錯誤；
C、C圖中S1閉合，S2斷開時，燈泡亮，滅蚊網不工作，不符合題意，故C錯誤；
D、D圖中S1閉合，S2斷開時，只有滅蚊網通電起到滅蚊作用；當開關S1和S2都閉合時，滅蚊網與燈都通電同時工作，符合題意，故D正確。
故選：D。
串聯電路的特點是各用電器之間相互影響，并聯電路的特點是互不影響，再根據開關的作用來判斷符合要求的電路圖。
此題主要考查的是串并聯電路的特點以及開關的作用，用排除法可以得出正確的答案。

11.【答案】150 1500 150?
【解析】解：
物體在大小為150N的水平拉力F作用下在水平方向上做勻速直線運動，拉力與摩擦力是一對平衡力，故f=F=150N；
拉力做的功：W=Fs=150N×10m=1500J；
拉力做功的功率：P=Wt=1500J10s=150W；
故答案為：150；1500；150。
物體在水平方向上做勻速直線運動時，水平方向上受平衡力的作用；
知道拉力大小和物體在拉力方向上移動的距離，利用W=Fs求拉力所做的功；
知道做功時間，再利用P=Wt求拉力的功率。
本題考查二力平衡條件的應用、功、功率的計算，關鍵知道做功的條件是有力作用在物體上和物體在力的方向上移動距離，二者缺一不可。

12.【答案】增大? 增大? 增大?
【解析】解：
飛船在加速上升過程中，質量不變，速度增大，動能增大；高度增大，重力勢能增大。
機械能=動能+勢能；飛船的動能增大，重力勢能增大，所以飛船的機械能增大。
故答案為：增大；增大；增大。
動能大小的影響因素：質量、速度。質量越大，速度越大，動能越大。
重力勢能大小的影響因素：質量、被舉得高度。質量越大，高度越高，重力勢能越大。
機械能=動能+勢能。
本題考查對動能、重力勢能、彈性勢能的影響因素的認識和理解，屬于一道基礎題。

13.【答案】增大? 增大? 6Ω?
【解析】解：(1)由圖可知，隨著燈泡兩端電壓的增大，通過燈泡的電流是增大的；
從圖中可知，當通過燈泡的電流為0.4A時，燈泡兩端的電壓為1V，根據歐姆定律可知此時燈泡的電阻R1=U1I1=1V0.4A=2.5Ω；
當通過燈泡的電流為1.0A時，燈泡兩端的電壓為6V，根據歐姆定律可知此時燈泡的電阻R2=U1I1U2I2=6V1.0A=6Ω；
故燈絲的電阻值是增大的。
(2)由題意知燈泡的額定電壓是6V，所以燈泡正常發光時，通過燈絲的電流值是1A，利用歐姆定律可知燈絲的阻值R=UI=6V1A=6Ω。
故答案為：(1)增大；增大。(2)6Ω。
(1)由圖可知，隨著燈泡兩端電壓的增大，通過燈泡的電流的變化情況，利用公式R=UI計算發現燈絲的電阻值的變化情況。
(2)由題意知燈泡的額定電壓是6V，所以燈泡正常發光時，通過燈絲的電流值是1A，利用歐姆定律可知燈絲的阻值。
本題考查歐姆定律的應用，屬于基礎題，關鍵是從圖中得出有用信息。

14.【答案】形變? 熱傳遞? 無規則運動?
【解析】解：廚師將面坯拉成長長的面條，面坯形狀發生了變化，表明力可以使物體發生形變；
在鍋里煮面時，面條吸收熱量，內能增加，是通過熱傳遞的方式改變了面條的內能；
面出鍋時香飄四溢，屬于擴散現象，是由于分子的無規則運動產生的。
故答案為：形變；熱傳遞；無規則運動。
(1)力的作用效果：①改變物體的運動狀態；②使物體發生形變；
(2)改變物體內能的方式：做功和熱傳遞；
(3)擴散現象表面物體不停的做無規則運動。
本題考查力作用效果、改變物體內能的方式和擴散現象等知識的應用，要明確做功和熱傳遞改變物體內能的實質，做功屬于能量的轉化，熱傳遞屬于能量的轉移。

15.【答案】加熱? 1214.2×105?
【解析】解：
(1)當開關S1、S2均閉合時，電路為R1的簡單電路，電路的總電阻最小，
由P=UI=U2R可知，電路的總功率最大，飲水機處于加熱檔，
則R1的阻值：
R1=U2P加熱=(220V)2400W=121Ω；
(2)水吸收的熱量：
Q吸=cm△t=4.2×103J/(kg?℃)×2kg×50℃=4.2×105J。
故答案為：加熱；121；4.2×105。
(1)當開關S1、S2均閉合時，電路為R1的簡單電路，電路的總電阻最小，根據P=UI=U2R可知電路的總功率最大，據此判斷飲水機的檔位，進一步根據電功率公式求出R1的阻值；
(2)知道水的質量和比熱容以及升高的溫度，根據Q吸=cm△t求出水吸收的熱量。
本題考查了電功率公式和吸熱公式的應用，正確的判斷出飲水機處于不同檔位時電路的連接方式是關鍵。

16.【答案】6 9 9?
【解析】解：當開關閉合后，兩電阻串聯，R1=U1I=6V1A=6Ω，
R2兩端的電壓U2=IR2=1A×3Ω=3V，
所以電源電壓U=U1+U2=6V+3V=9V，
當開關斷開時，電壓表測量電源電壓，示數為9V。
故答案為6；9；9。
當開關閉合后，兩電阻串聯，電壓表測量電阻R1兩端的電壓，電流表測量電路總電流，已知電路電流和電阻R1兩端的電壓，根據歐姆定律可求電阻R1的阻值，還知道R2的阻值，根據公式U=IR可求R2兩端的電壓，電源電壓等于電阻R1兩端的電壓和R2兩端的電壓之和，當開關斷開時，電路中用電器只有電阻R2，電壓表測量電源電壓。
本題考查電阻、和電壓的計算，以及電壓表的使用和串聯電路中電壓的規律，關鍵是明白開關斷開與閉合時電路的連接情況，還要學會靈活運用歐姆定律。

17.【答案】解：由圖可知，如果上面的方框內填入小燈泡，下面的方框內填入電流表，那么電流表將并聯在電源兩端了，這樣容易燒壞電流表，這種做法是絕對不允許的；因此上面的方框填電流表，下面的方框填小燈泡，這樣電流表測右邊小燈泡的電流，兩只小燈泡并聯，如下圖：
?
【解析】解決此題要知道電流表要串聯在被測電路中，電壓表要并聯在被測電路中；電流表的阻值很小，電壓表的阻值很大．
解答此題的關鍵是明確電壓表和電流表的使用規則，主要考查電流表的使用方法，屬于基礎知識，要求學生應熟練掌握．

18.【答案】解：由于電源為兩節電池，電源電壓為3V，所以電壓表選用小量程與電阻并聯，滑動變阻器上下接線柱各接一個且要串聯在電路中，如下圖所示：

答：。?
【解析】根據電源電壓確定電壓表選用小量程且電壓表要與電阻并聯，滑動變阻器上下接線柱各接一個且要串聯在電路中。
本題考查探究電流與電阻的關系的實驗電路的連接，掌握電壓表和滑動變阻器的接法是解題的關鍵。

19.【答案】解：由題意知，站在地面上的人想用盡可能小的力提升水桶。所以繩子的拉力方向應向下，所以繩子應從動滑輪繞起。
故答案為：?
【解析】要解決此題，需要掌握滑輪組的組裝。在繞線時，可以從動滑輪或定滑輪繞起，在題目中要根據實際情況而定。
此題主要考查了滑輪組的組裝，要掌握滑輪組的兩種繞線方式：可以從定滑輪或動滑輪繞起。解決此題的關鍵是確定用力的方向。

20.【答案】R甲=R乙；水不斷吸熱但溫度保持不變；質量相同；S1；S2；98；低?
【解析】解：(1)探究物質的吸熱能力，應控制物質吸收的熱量相等，由圖示電路圖可知，兩電阻并聯，它們的電壓相等，要使電阻在相等時間內產生的熱量相等，應控制兩電阻阻值相等，即：R甲=R乙。
(2)由表中實驗數據可知，在水沸騰后，水不斷吸收熱量，但溫度保持不變。
(3)要探究水與油的吸熱能力，應控制水與油的質量、初溫、吸收的熱量相等，要控制水與油吸收的熱量相等，應控制兩個電阻同時開始加熱，因此應先閉合開關S1，然后再閉合開關S2；實驗過程中水不能達到沸騰，應控制水的末溫度低于98℃；實驗表明：水的末溫比油低，水的吸熱能力比油強。
故答案為：(1)R甲=R乙；(2)水不斷吸熱但溫度保持不變；(3)質量相同；S1；S2；98；低。
應用控制變量法分析答題，根據實驗?zāi)康拇_定需要控制的變量；分析實驗數據，根據實驗數據得出實驗結論。
本實驗應用了控制變量法，知道實驗原理、應用控制變量法即可正確解題。

21.【答案】甲；物體動能的大小與質量和速度有關，質量越大，速度越大，物體的動能就越大；距離；②③?
【解析】解：(1)要探究物體動能的大小與速度的關系，必須控制物體的質量相同，速度不同，速度的不同是通過小球在斜面的位置來體現的，符合條件的只有甲圖；
(2)通過甲圖可得到的結論是：質量相同時，物體的速度越大，動能越大；通過乙圖可得到的結論是：物體速度相同時，質量越大，動能越大；因此綜合甲圖和乙圖，可得到的結論是：物體動能的大小與質量和速度有關，質量越大，速度越大，物體的動能就越大。
(3)實驗中利用木塊被碰撞后移動的距離來比較物體的動能大小，屬于轉換法的思想，采用這個研究方法的還有研究分子的擴散現象和用酚酞試液滴入溶液變紅色來判斷溶液呈堿性。
故答案為：(1)甲；
(2)物體動能的大小與質量和速度有關，質量越大，速度越大，物體的動能就越大；
(3)距離、②③。
(1)影響動能大小的因素是質量和速度，進行探究時要采用控制變量法的思想，控制相同因素，改變不同因素；
(2)比較甲、乙兩組實驗中的相同因素和不同因素，結合控制變量法的思想得出結論；
(3)小球的動能通過它推動木塊移動的距離來體現，采用了轉換法的思想。
(1)用控制變量法研究動能大小的影響因素，用轉換法表示動能的大??；
(2)不同質量的物體，在同一高度自由落下，到達地面的速度相同，越高自由落下時，到達地面的速度越大。

22.【答案】左；B；11；0.44?
【解析】解：(1)如圖，電壓表與燈泡并聯；

(2)讀圖可知，閉合開關前，滑動變阻器的滑片置于左端時，阻值才最大，這是為了保護電路的需要；
(3)因為電流表有示數，說明燈泡不可能斷路，整個電路也是通的，因此C不對、A不能確定，接下來應移動滑動變阻器，看燈泡是否發光，若發光說明剛才是因為電阻太大，若不發光則可能燈泡短路，再更換燈泡．故B符合題意；
(4)讀圖乙可知，電流表的量程為0～0.6A，分度值為0.02A，示數為0.2A；電壓表量程為0～3V，分度值為0.1V，示數為2.2V.故燈泡燈絲的電阻RL=UI=2.2V0.2A=11Ω；
(5)燈泡此時的功率P=UI=2.2V×0.2A=0.44W.
故答案為：(1)如圖；(2)左；(3)B；(4)11；(5)0.44.
(1)連接電路時注意將電壓表與燈泡并聯，同時注意接線柱要正進負出；
(2)閉合開關前，滑動變阻器應置于阻值最大處；
(3)燈泡與電流表串聯，電流表有示數，說明燈泡也是通的，故電路不會是斷路，應先考慮電阻太大的問題；
(4)讀取電表示數時應先明確其量程與分度值，再讀出結果，利用R=UI可計算電阻的大??；
(5)根據以上結果，利用公式P=UI可計算電功率的大小．
通過此題考查了電路的連接、電流表、電壓表的正確讀數、歐姆定律、電功率的計算，以及電路故障的分析與判斷等，都是重要的知識點，難度雖不大，但具有一定的綜合性，值得我們好好掌握．尤其是利用同一組數值，可以同時得出電阻與功率的結果，是我們應該重點關注的．

23.【答案】解：
(1)勻速提升材料過程中，材料所受拉力：
F=G=mg=200kg×10N/kg=2000N；
(2)拉力F對材料做的功，即有用功：
W有用=Fs=2000N×6m=1.2×104J，
拉力F對材料做功的功率：
P=W有用t=1.2×104J15s=800W；
(3)該裝置的效率：
η=W有用W總=WW總=1.2×104J1.5×104J×100%=80%。
答：(1)材料所受拉力F的大小是2000N；
(2)拉力F對材料做功的功率是800W；
(3)該裝置的效率是80%。?
【解析】(1)定滑輪不省力，材料所受拉力F等于材料的重力；
(2)利用W=Fs求拉力F對材料做功(有用功)，再利用P=Wt求拉力F對材料做功的功率；
(3)該裝置的效率等于拉力F對材料做功與消耗的電能之比。
本題考查了功的公式、功率公式、機械效率公式的應用，要知道：該裝置的效率等于拉力F對材料做功與消耗的電能之比。

24.【答案】保溫?
【解析】解：
(1)當開關S接到b時，電阻R1、R2串聯，此時總電阻最大，而電源電壓一定，根據P=U2R可知，電路消耗的電功率最小，所以此時電飯鍋處于保溫狀態。
(2)當開關S接a時，電路為R1的簡單電路，電路中電阻較小，由P=U2R可知，電路消耗的電功率較大，此時電飯鍋處于加熱狀態，且消耗的功率為1000W；
由P=U2R得，電阻R1的阻值：R1=U2P加熱=(220V)21000W=48.4Ω；
(3)湯吸收的熱量：Q吸=cm(t?t0)=4.0×103J/(kg?℃)×3kg×(100℃?20℃)=9.6×105J。
答：(1)保溫；
(2)R1的阻值是48.4Ω；
(3)湯吸收了9.6×105J的熱量。
(1)當開關S接到b時，電阻R1、R2串聯，此時總電阻最大，而電源電壓一定，根據P=U2R可知電路消耗的總功率最小，據此可知電飯鍋處于哪種狀態；
(2)當開關S接a時，電路為R1的簡單電路，電路中電阻較小，根據P=U2R可知此時電飯鍋處于加熱狀態，然后根據R=U2P求出R1的阻值；
(3)知道湯的比熱容、質量、初溫和末溫，根據Q吸=cm(t?t0)求出在此過程中湯吸收的熱量。
本題考查了學生對吸熱公式、電功率公式、熱效率公式的掌握與應用，正確判斷電飯鍋處于不同狀態時電路的連接方式是關鍵。

25.【答案】長度? 橫截面積? 煤油的比熱容較小，在吸收熱量相同的情況下溫度變化明顯，水比熱容大，同樣情況升溫不明顯? 在長度和橫截面積相同時，鋁的導電性能好?
【解析】解：(1)探究導電性能好壞，只要使導體的長度和橫截面積相同，故選用長度和橫截面積相同的鋁絲和錳銅絲。
(2)因為煤油的比熱容較小，在吸收熱量相同的情況下溫度變化明顯；水的比熱容大，同樣情況升溫不明顯。
(3)串聯電路處處電流相等，而鋁絲燒瓶中的溫度升高的慢，由Q=I2Rt可得，鋁絲的電阻小，所以鋁絲的導電性能好。
故答案為：(1)長度；橫截面積；
(2)煤油的比熱容較小，在吸收熱量相同的情況下溫度變化明顯，水比熱容大，同樣情況升溫不明顯；
(3)在長度和橫截面積相同時，鋁的導電性能好。
(1)控制變量法進行分析，即控制長度和橫截面積相同，比較溫度計的示數，示數變化快的導電性能就好；
(2)比熱容越小，溫度變化越明顯；
(3)溫度計示數變化慢的，說明該電阻阻值小，即其導電性能好。
本題考查了學生對焦耳定律、串聯電路的電流關系、影響導體電阻的因素以及控制變量法的了解和掌握，難度不大，但綜合性強。

26.【答案】左? 串聯電阻的總電阻等于各電阻之和? D?
【解析】解：(1)根據表格中的數據可知，電路中的電流都小于0.6A，所有電流表選擇0～0.6A的量程；滑動變阻器按照“一下一上”的原則串聯連入電路，如圖所示：
；
(2)在閉合開關前，為了保護電路，滑動變阻器的滑片要處于最大阻值處，所以要移到最左端；
(3)根據表格中的數據可知，第一次實驗時，與電壓表并聯部分的電阻為：R總1=U1I1=1.5V0.1A=15Ω，
同理可知，第二、三次實驗時，R總2=15Ω、R總3=15Ω，由于R1=5Ω、R2=10Ω，所以R總為R1與R2的阻值之和。
(4)A、若變阻器斷路，則電流表電壓表都無示數，故A錯誤。
B和C、若兩個電阻有一個被短路，電流表和電壓表都有示數，故B、C錯誤。
D、若電壓表的某一個接線柱接觸不良，電流表正常，電壓表無示數，故D正確。
故答案為：(1)見解析；(2)左；(3)串聯電阻的總電阻等于各電阻之和；(4)D；
(1)電流表的選取要適當，所測的電流不能超過最大量程，滑動變阻器按照“一下一上”的原則串聯連入電路。
(2)在閉合開關前，滑動變阻器的滑片應移到最大阻值處。
(3)看圖表分析電流和電壓，根據R=UI，得出R總與R1、R2的關系。
(4)電流表有示數，說明電路是通路，根據電壓表示數分析電路故障的原因。
該題是一道電學實驗題，綜合了電流表、滑動變阻器的連接方法，歐姆定律的應用等基礎知識。在解答此類實驗題時，應明確實驗思路，準確把握圖表中顯示的信息。
