2018-2022年北京中考物理5年真題1年模擬匯編 專題17 電與磁（學生卷+教師卷）

這是一份2018-2022年北京中考物理5年真題1年模擬匯編 專題17 電與磁（學生卷+教師卷），文件包含專題17電與磁--5年2018-2022中考1年模擬物理分項匯編北京專用解析版docx、專題17電與磁--5年2018-2022中考1年模擬物理分項匯編北京專用原卷版docx等2份試卷配套教學資源，其中試卷共44頁， 歡迎下載使用。

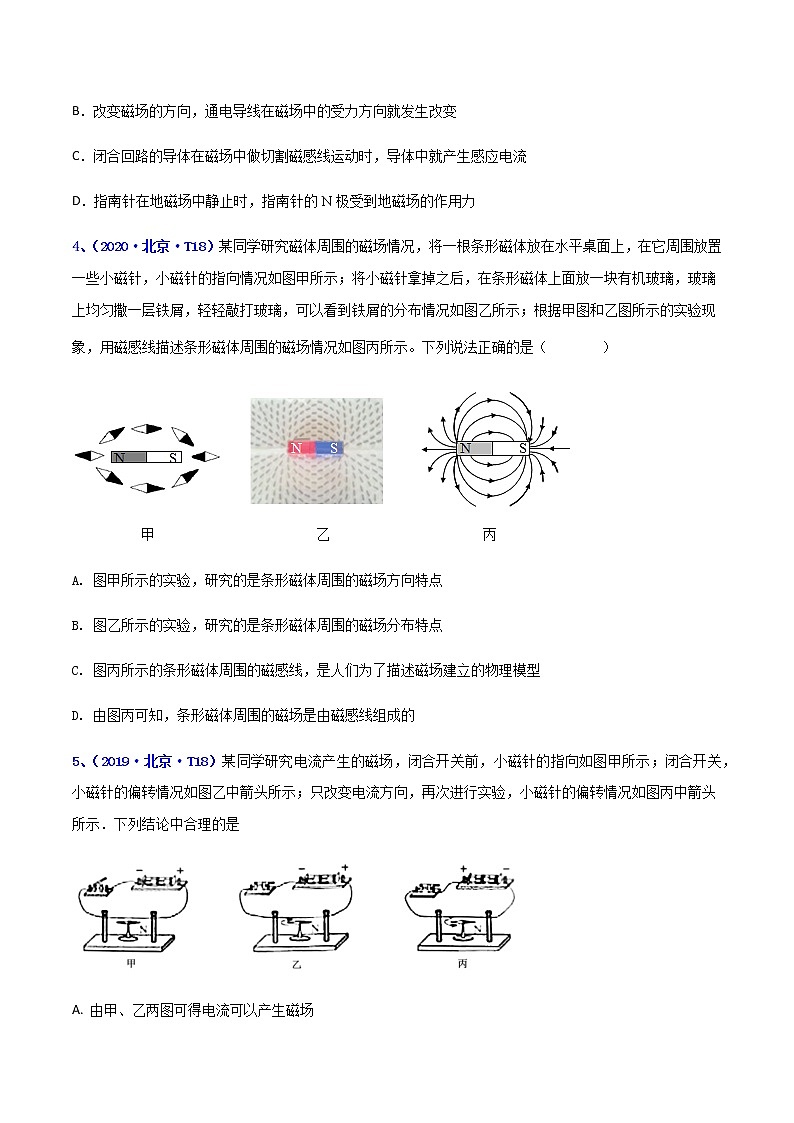

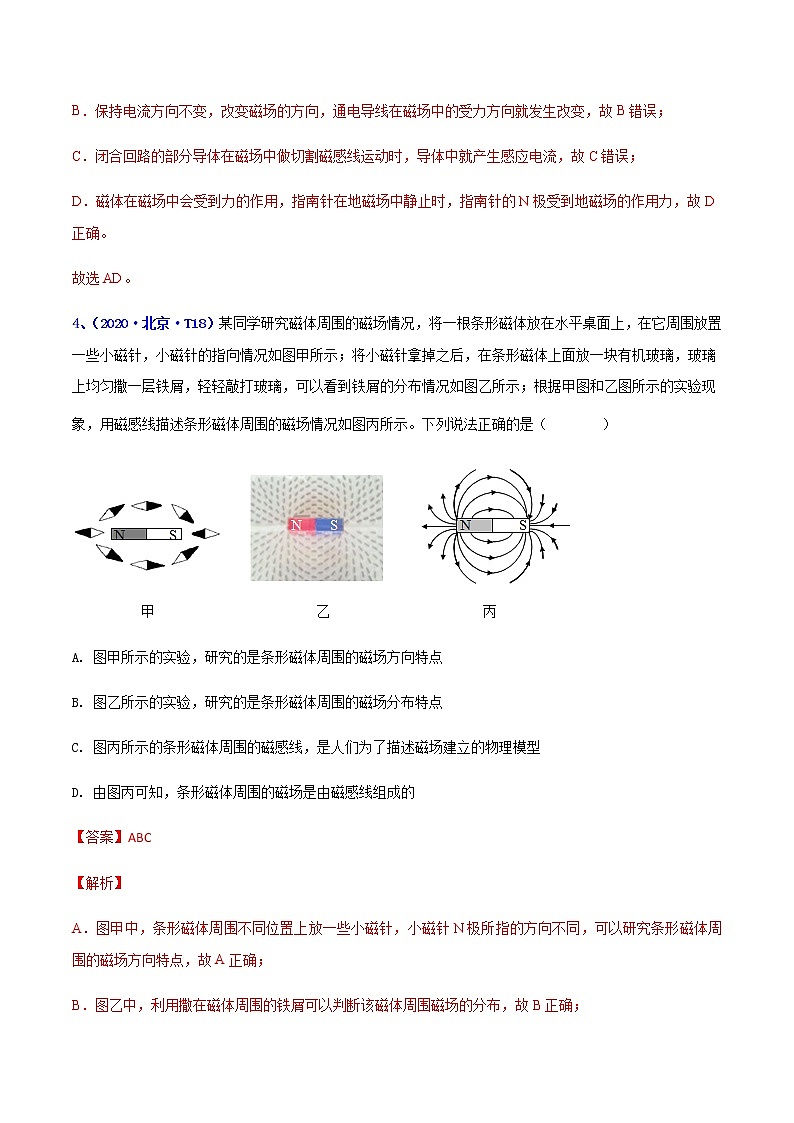

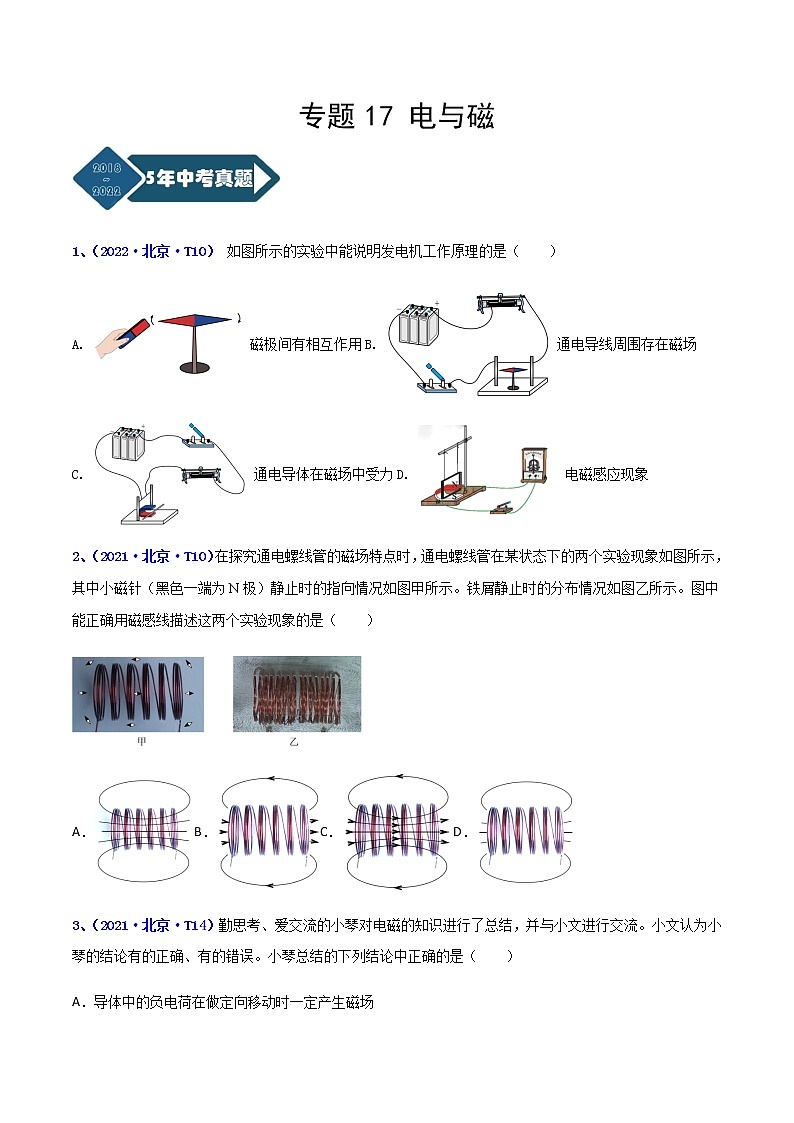

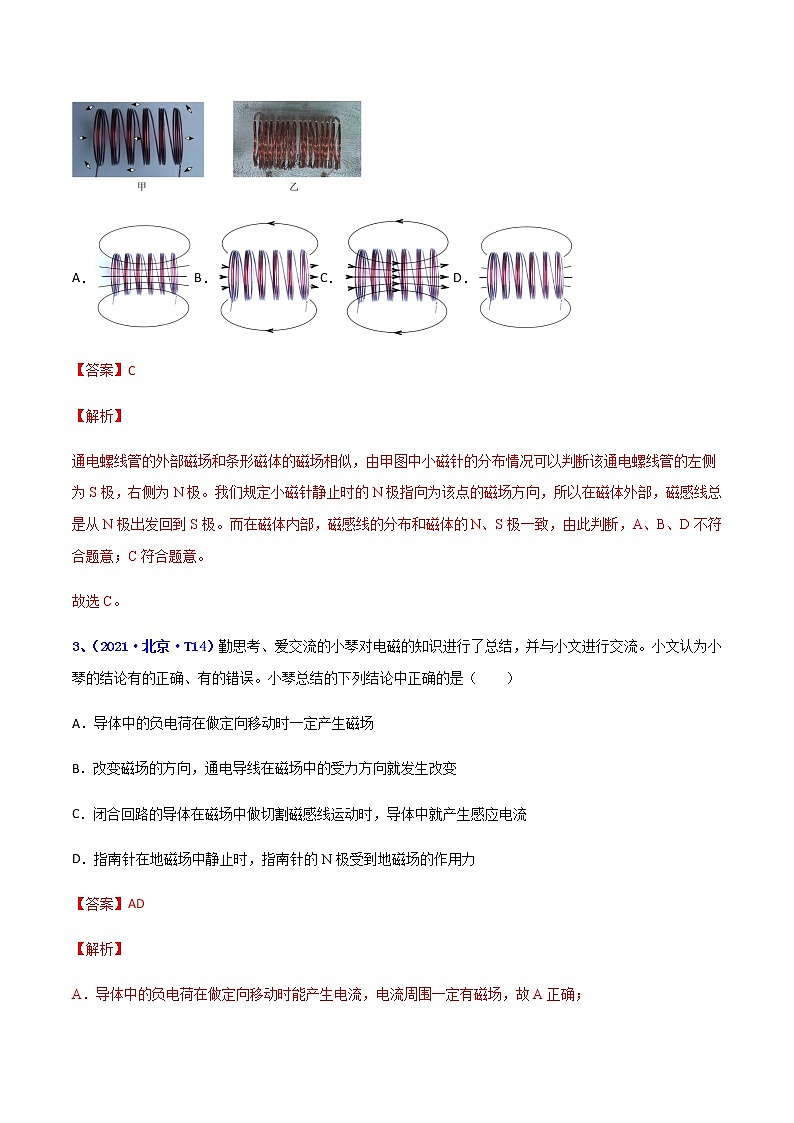

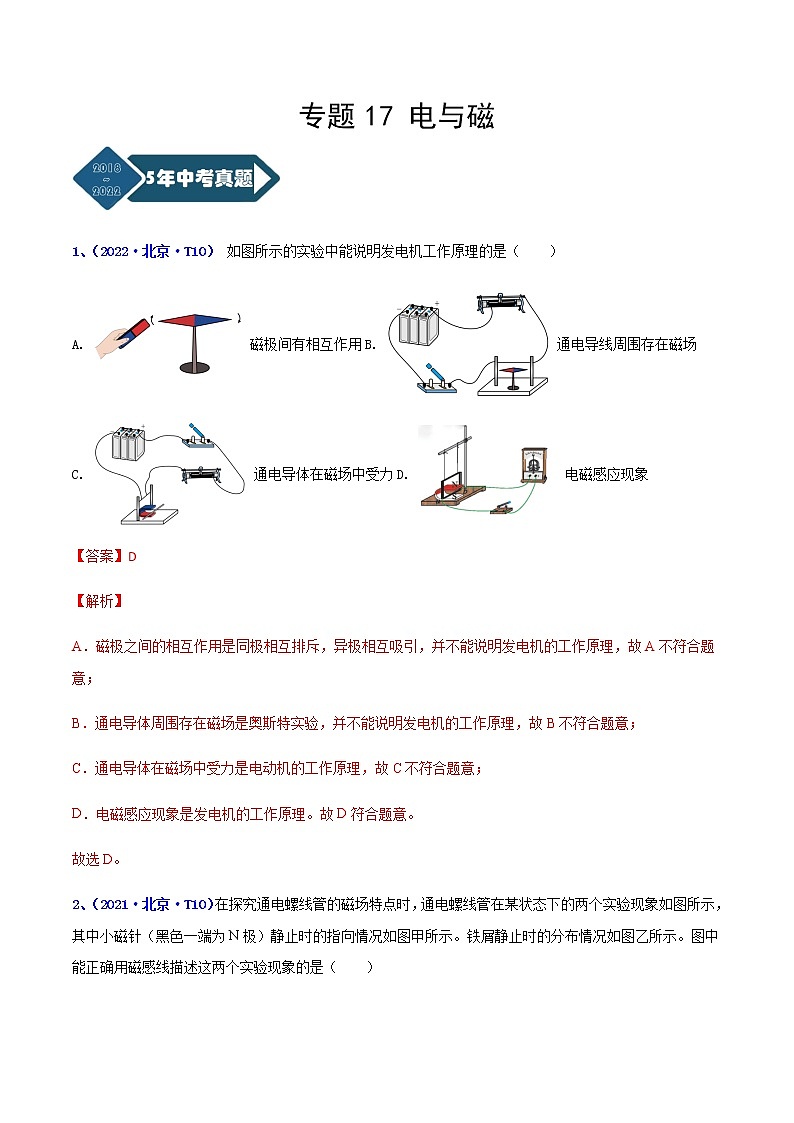

專題17 電與磁1、（2022·北京·T10） 如圖所示的實驗中能說明發電機工作原理的是（　　）A. 磁極間有相互作用B. 通電導線周圍存在磁場C. 通電導體在磁場中受力D. 電磁感應現象2、（2021·北京·T10）在探究通電螺線管的磁場特點時，通電螺線管在某狀態下的兩個實驗現象如圖所示，其中小磁針（黑色一端為N極）靜止時的指向情況如圖甲所示。鐵屑靜止時的分布情況如圖乙所示。圖中能正確用磁感線描述這兩個實驗現象的是（　?。?/span>A．B．C．D．3、（2021·北京·T14）勤思考、愛交流的小琴對電磁的知識進行了總結，并與小文進行交流。小文認為小琴的結論有的正確、有的錯誤。小琴總結的下列結論中正確的是（　　）A．導體中的負電荷在做定向移動時一定產生磁場B．改變磁場的方向，通電導線在磁場中的受力方向就發生改變C．閉合回路的導體在磁場中做切割磁感線運動時，導體中就產生感應電流D．指南針在地磁場中靜止時，指南針的N極受到地磁場的作用力4、（2020·北京·T18）某同學研究磁體周圍的磁場情況，將一根條形磁體放在水平桌面上，在它周圍放置一些小磁針，小磁針的指向情況如圖甲所示；將小磁針拿掉之后，在條形磁體上面放一塊有機玻璃，玻璃上均勻撒一層鐵屑，輕輕敲打玻璃，可以看到鐵屑的分布情況如圖乙所示；根據甲圖和乙圖所示的實驗現象，用磁感線描述條形磁體周圍的磁場情況如圖丙所示。下列說法正確的是（    ）A. 圖甲所示的實驗，研究的是條形磁體周圍的磁場方向特點B. 圖乙所示的實驗，研究的是條形磁體周圍的磁場分布特點C. 圖丙所示的條形磁體周圍的磁感線，是人們?yōu)榱嗣枋龃艌?chǎng)建立的物理模型D. 由圖丙可知，條形磁體周圍的磁場是由磁感線組成的5、（2019·北京·T18）某同學研究電流產生的磁場，閉合開關前，小磁針的指向如圖甲所示；閉合開關，小磁針的偏轉情況如圖乙中箭頭所示；只改變電流方向，再次進行實驗，小磁針的偏轉情況如圖丙中箭頭所示．下列結論中合理的是A. 由甲、乙兩圖可得電流可以產生磁場B. 由甲、乙兩圖可得電流產生的磁場的方向與電流方向有關C. 由乙、丙兩圖可得電流產生的磁場的強弱與電流大小有關D. 由乙、丙兩圖可得電流產生的磁場的方向與電流方向有關6、（2018·北京·T13）在如圖所示實驗中，將小鐵球從斜面頂端由靜止釋放，觀察到它在水平桌面上運動的軌跡如圖甲中虛線OA所示．在OA方向的側旁放一磁鐵，再次將小鐵球從斜面頂端由靜止釋放，觀察到它在水平桌面上運動的軌跡如圖乙中虛線OB所示．由上述實驗現象可以得出的結論是（  ）A. 小鐵球在桌面上繼續運動是由于受到向前的作用力B. 磁鐵對小鐵球沒有作用力C. 力可以改變小鐵球的運動方向D. 力可以使小鐵球發生形變7、（2018·北京·T19）如圖展示了我國古代勞動人民的智慧成果，對其中所涉及的物理知識，下列說法中正確的是（  ）A. 司南利用地磁場對磁體有力的作用來指示南北B. 戥子利用杠桿平衡來稱量質量C. 篆刻刀的刀口做得很鋒利，是為了減小壓強D. 正在發聲的編鐘一定在振動8、（2018·北京·T20）下列說法中正確的是（  ）A. 電流周圍存在磁場B. 磁感線是真實存在的C. 電動機能夠把電能轉化為機械能D. 只要導體在磁場中做切割磁感線運動，就會產生感應電流9、（2022·北京·T17）根據圖中的電流方向，可知通電螺線管的___________端是N極。10、（2020·北京·T22）根據圖中的電流方向，可知通電螺線管的______端是N極。11、（2019·北京·T23）在條形磁鐵四周放置的小磁針靜止時的指向如圖所示，圖中小磁針涂黑的一端為它的N極，由此可以判斷出條形磁鐵的A端是________（選填“N”或“S”）極12、（2018·北京·T24）根據如圖所示的電流方向，判斷通電螺線管的A端是____極．（選填“N”或“S”）一、多選題1．（2022·北京市朝陽區陳經綸中學分校實驗學校三模）關于電磁現象，下列說法正確的是（　?。?/span>A．可以自由轉動的小磁針靜止時N極指向地理的南方B．金屬導體中的自由電子做定向移動時，導體周圍一定會產生磁場C．導體在磁場中做切割磁感線運動，導體中一定會產生電流D．發電機是根據電磁感應現象制成的，可以將機械能轉化為電能2．（2022·北京昌平·二模）下列說法中正確的是（　　）A．金屬導體中的負電荷在做定向移動時一定產生磁場B．通電導體產生的磁場的方向與通過該導體的電流方向有關C．閉合回路的導體在磁場中做切割磁感線運動時，導體中就產生感應電流D．負電荷定向移動的方向就是電流的方向3．（2022·北京東城·二模）關于圖所示的四個電磁實驗，下列說法中正確的是（　?。?/span>A．實驗甲：斷開開關S時，小磁針指向如圖甲所示，閉合開關S，小磁針發生偏轉，表明通電導線周圍存在磁場B．實驗乙：閉合開關S，改變滑動變阻器接入電路的阻值，電磁鐵的磁性強弱會改變C．實驗丙：閉合開關S，導體ab在磁場中水平向左運動，ab中會產生感應電流D．實驗丁：閉合開關S，導體ab在磁場中運動，發電機是根據這一原理制成的4．（2022·北京西城·二模）關于電磁現象，下列說法中正確的是（　?。?/span>A．指南針能指南是由于地磁場對指南針磁極有力的作用B．導體在磁場中做切割磁感線運動時，導體中一定產生電流C．磁場中某點的磁場方向是由放在該點的小磁針北極決定的D．通電線圈在磁場中受力轉動的過程中，電能轉化為機械能5．（2022·北京市第二中學通州校區一模）關于電磁現象，下列說法中正確的是（　?。?/span>A．通電導體的周圍存在磁場B．改變電磁鐵線圈的匝數，電磁鐵的磁性強弱就會改變C．磁場中，自由旋轉的小磁針靜止時N極的指向?yàn)樵擖c(diǎn)的磁場方向D．一部分導體在磁場中做切割磁感線運動時，電路中一定會產生感應電流二、單選題6．（2022·北京·101中學二模）勤思考、愛交流的小琴對電磁的知識進行了總結，并與小文進行交流，小文認為小琴總結的結論有的正確，有的錯誤。小琴總結的下列結論中正確的是（　?。?/span>A．導體中的自由電子定向移動時一定產生磁場B．改變電流的方向，通電導線在磁場中的受力方向就發生改變C．磁場中某點的磁場方向是由放在該點的小磁針決定的D．電磁感應現象中產生的感應電流的方向與磁場的方向有關7．（2022·北京東城·二模）將一個能水平自由轉動的小磁針?lè)旁谒阶烂嫔希覀兛梢园l(fā)現，靜止時它的兩極分別指向地理的南北方向，下列說法正確的是（　　）A．靜止時小磁針的N極指向地理的北方B．靜止時小磁針的N極指向地磁的北極C．地球周圍存在著磁場，地磁場的形狀跟蹄形磁體的磁場相似D．小磁針在地磁場中靜止時，只有小磁針的N極受到地磁場的作用力8．（2022·北京平谷·二模）如圖是奧斯特實驗的示意圖，當開關閉合時，小磁針發生偏轉，下列說法正確的是（　?。?/span>A．這一現象說明通電導線周圍的空間中產生了磁場B．發生偏轉的小磁針對通電導線沒有力的作用C．通電導線周圍磁場方向由小磁針的指向決定D．移去小磁針后的通電導線周圍不存在磁場9．（2022·北京石景山·一模）某型號計步器內部有一段塑料管，管中密封一小塊磁體，管外纏繞著線圈，當塑料管運動時，磁體在管中往復運動，線圈中產生電流，計步器通過線圈中的電流情況計得運動的步數。圖中與此計步器工作原理相同的是（　?。?/span>A． B．C． D．三、綜合題10．（2022·北京市第五中學分校模擬預測）請閱讀《風能及其利用》回答問題。風能及其利用風具有能量嗎？“八月秋高風怒號，卷我屋上三重茅。”很久以前我們的祖先就用詩句描述了風可以推動物體，具有對外做功的本領。風能是空氣流動產生的動能。動能是人類很早就認識的一種能量形式。我國風能資源豐富，立軸大風車及其驅動的龍骨水車（廣泛應用不晚于12世紀）是體型巨大，結構復雜的風力提水機械，曾應用于農田灌溉和制鹽生產（圖2為現代仿制立軸大風車及龍骨水車）。立軸大風車最為特別之處在于風帆的自動調節功能，它巧妙地借助了中國式船帆的結構與操控方式，當風帆轉到順風一邊，它自動與風向垂直，受風面積最大；當風帆轉到逆風一邊時，就自動與風向平行，所受阻力最小。風帆升起后，不論風向如何，風車可以接受360度任何方向的來風，使風吹動風帆轉動起來，進一步驅動龍骨水車向上提水，操控運行便捷，靈活。風能是可再生、無污染的清潔能源。在當今能源短缺情況下，開發風力發電滿足能源需求得到重視（圖3為風力發電機）。風力發電是通過一定的裝置，將風能轉變成機械能，再將機械能轉變?yōu)殡娔?。如圖3所示為某風力發電機結構示意圖，它的原理是利用風力帶動風車的旋轉器（葉片）旋轉，再通過增速機將旋轉速度提升到發電機的額定轉速，又通過調速機構使其轉速保持穩定，然后連接到發電機上發電，發電機利用電磁鐵將動能轉化為電能。依據目前的風力發電技術，大約3m/s的微風速度即開始發電。太小的風速不能利用，風力機能正常工作的風速一般為3～22m/s，超風速時，風力機自動閉鎖。據測定，一臺55kW的風力發電機組，當風速為9.5m/s時，機組的輸出功率為55kW；風速為8m/s時，功率為38kW；風速為6m/s時，功率只有16kW；風速為5m/s時，功率僅為9.5kW。我國的風力資源極為豐富，許多地區的平均風速都在3m/s以上，特別是東北、西北、西南地區和沿海島嶼，平均風速更大，適宜發展風力發電。風力發電的優點很多：清潔，環境效益好；可再生，永不枯竭；基建周期短；裝機規模靈活。但也有一些不可回避的問題，如噪聲大，占用土地多，不穩定不可控，影響鳥類生存等。   （1）立軸風車及其驅動的龍骨水車風力提水機械工作過程中，風吹動風帆轉動起來，進一步驅動龍骨水車向上提水，該過程中，風能轉化成了水的______；（2）風力發電機的工作原理是電磁感應，即：閉合電路的部分導體在磁場中做切割磁感線運動，小型風力發電機的磁場是由永磁體提供的，而大型風力發電機中的磁場則是由______提供的；（3）一臺55kW的風力發電機組在風速為6m/s下工作時，1小時輸出的電能能使額定功率為40W的白熾燈正常工作______h；（4）在我們國家現代化建設進程中，為何要大力發展風力發電？請簡述之______。11．（2022·北京東城·一模）請閱讀《超導體的發現》并回答題超導體的發現導體雖然能夠?qū)щ姡季哂幸欢ǖ碾娮?，而有一類?dǎo)體的電阻為零，我們稱之為超導體。因?yàn)闆](méi)有電阻，所以電流通過超導體不會產熱，電能損失很小，具有很大的應用前景。1911年，荷蘭科學家昂內斯研究低溫下各種金屬電阻變化時，首先在水銀中發現了超導現象，他通過靈敏的電壓表測量樣品，發現水銀的電阻在4.2K的溫度左右陡然下降到零，靈敏的電壓表沒有示數就可以判定所測量的導體電阻為零嗎？會不會存在一種可能是導體的電阻太小，測量工具精度不夠而無法測出呢？這當然是可能的，這個問題也無法只通過升級更精密的測量工具來解決。為了解決這個難題，昂內斯團隊通過不懈努力，終于設計出了一套能夠精確驗證超導體電阻是否為零的裝置：將一根磁針?lè)胖迷谘b置中間，磁針靜止時兩極分別指向南北方向，在磁針的正西方不遠處放置超導體制成的線圈，在磁針正東方相同距離放置一個和超導體線圈相同的銅線圈，如圖所示。實驗時，用永磁體在超導體線圈中感應出電流，將永磁體移出后，在銅線圈中通入相同的恒定電流，然后觀察磁針是否發生偏轉。如果超導體電阻確實為零，則超導線圈中的電流不會隨時間衰減，磁針兩側的線圈中的電流均不變，所產生的磁場也不會發生變化，因此磁針也不會發生偏轉。昂內斯團隊經過幾個小時的觀察，磁針指向確實完全沒有任何變化。通過這個巧妙的實驗，昂內斯團隊嚴格的證實了超導體的電阻確實為零。由于對低溫物理所作出的突出貢獻，卡末林·昂內斯被授予1913年的諾貝爾物理學獎。請根據上述材料，回答下列問題：（1）在實驗中，能夠使超導線圈中產生電流的原理是___________（填寫正確選項前的字母）A．通電導體周圍存在磁場        B．通電導體在磁場中        C．電磁感應（2）物理實驗中，常常將不易測量（或觀察）的物理量（或現象）轉換為其他物理量（或現象）進行觀測。昂內斯團隊的實驗將“超導體電阻的變化情況”經過多次轉換最終轉換為“小磁針的偏轉情況”。請將該轉換過程中，所涉及到的相關變化關系補充完整：①超導體的電阻變化→②___________→③___________→④小磁針的偏轉情況。（3）超導體具有很大的應用前景，請你列舉一實例。(        )四、實驗題12．（2022·北京·清華附中三模）如圖所示的是四個常見的電磁實驗，A中導體棒向右運動時，靈敏電流計指針向右偏轉，如果對調磁體的N、S磁極位置，導體棒仍然向右運動，則靈敏電流計指針將向______偏轉；B中閉合開關以后，電磁繼電器正常工作，則此時電動機和電熱器兩個用電器中，______能夠工作；C中通電導線下方的小磁針發生偏轉，電流對小磁針的作用力是通過______施加的；D中所示是兩個磁體的磁極靠近時相互遠離的現象，這說明同名磁極______。13．（2022·北京平谷·二模）在“探究產生感應電流條件”的實驗中，某同學組裝了如圖所示電路，閉合開關后，進行了實驗操作，請回答下列問題：（1）保持金屬棒AB靜止，當蹄形磁鐵豎直向上運動時，靈敏電流計的指針將____________（選填“會”或“不會”）偏轉；（2）保持蹄形磁鐵靜止，使金屬棒AB由靜止向右水平運動時，靈敏電流計的指針發生偏轉，使金屬棒AB加快向右水平運動時，指針偏轉的角度增大，針對以上實驗現象，請你提出一個可探究的科學問題：____________。14．（2022·北京順義·二模）在探究通電螺線管外部的磁場分布時，在螺線管周圍放一些小磁針，通電后，小磁針（黑色一端為N極）的指向如圖甲所示。（1）只改變螺線管中的電流方向，觀察到的現象是_______，說明_______；（2）根據圖乙所示的電流方向，可判斷通電螺線管的左端是_______（選填“N”或“S”）極。15．（2022·北京順義·二模）利用如圖所示的裝置進行如下操作。 ①閉合開關，使金屬棒AB水平向左運動，觀察到靈敏電流計指針向右偏轉；②閉合開關，使金屬棒AB水平向右運動，觀察到靈敏電流計指針向左偏轉；（1）由此可以得出的結論是_______；（2）閉合開關，AB水平左右運動產生電流的現象是_______（選填“電動機”或“發電機”）的工作原理。16．（2022·北京朝陽·二模）如圖所示，在蹄形磁體的磁場中放置一根導線，導線兩端通過開關與靈敏電流表連接。（1）開關閉合后，當電流表指針發生偏轉時，導線可能是__________。A．沿水平方向左右運動       B．沿豎直方向上下運動（2）通過大量實驗，總結得出：當閉合電路的一部分導體在磁場中做__________運動時，導體中就會產生電流。17．（2022·北京房山·二模）在探究通電螺線管外部磁場特點時，實驗現象如圖所示。（1）由圖甲中鐵屑的排列情況可初步推斷：通電螺線管外部的磁場分布與______磁體的磁場相似。（2）利用如圖乙所示裝置進行實驗，改變通電螺線管中的電流方向，發現磁場的方向發生了改變。由此可知通電螺線管的磁極與______有關。五、填空題18．（2022·北京·101中學二模）如圖所示，請根據通電螺線管中的電流方向，判斷通電螺線管的左端是___________極。19．（2022·北京市第三十五中學三模）在條形磁鐵附近放置的小磁針，靜止時的指向如圖所示，圖中小磁針涂顏色的一端為N極，由此可以判斷出條形磁鐵的B端為___________（選填“N”或“S”）極。20．（2022·北京豐臺·二模）如圖所示，中國科技館“探索與發現A廳”中有一個展品叫“磁棒過線圈”。如圖所示，磁棒靜止在線圈中時，電路中沒有電流，靈敏電流計的指針指在中間零刻度線位置。若讓磁棒在線圈中向上運動時，靈敏電流計的指針向左偏轉：若讓磁棒在線圈中向下運動時，靈敏電流計的指針向右偏轉。請你根據上述實驗步驟及現象。提出一個可探究的問題：___________。21．（2022·北京石景山·二模）根據圖中所給電流方向，判斷通電螺線管的B端是___________極。22．（2022·北京石景山·二模）如圖所示是科技館中的一個展品叫“磁棒過線圈”，該裝置可以演示感應電流的產生。當把磁棒向下插入線圈時，電流計指針向右偏轉；當把磁棒從線圈中向上取出時，電流計指針向左偏轉。請結合上述操作，提出一個可探究的科學問題：___________。23．（2022·北京西城·二模）如圖所示，根據通電螺線管附近小磁針N、S極的指向，判斷通電螺線管的______端是N極，電源右端為______極。24．（2022·北京市朝陽區陳經綸中學分校實驗學校三模）小磁針在通電螺線管的磁場作用下靜止，如圖所示，則電源的左端為電源的______極。（選填“正”或“負”） 25．（2022·北京石景山·一模）請閱讀《“波浪能”真的能發電嗎》并回答題“波浪能”真的能發電嗎波浪能作為一種清潔能源，因其分布廣、儲量巨大受到了研究者們的重點關注。什么是波浪能呢？波浪能是從海浪中提取的能量，是海洋表面所具有的動能和勢能的和。波浪沖擊海岸時會激起大量浪花，劇烈的垂直和水平運動蘊含大量動能。1平方千米海面上，每秒可產生焦左右的能量，能源儲量十分豐富。波浪能是怎樣發電的？波浪能從捕獲到發電一般經過三級能量轉換，如圖所示，一級轉換為波浪蘊含的能量通過捕能機構在波浪下的運動轉換為傳動系統所需能量，二級轉換為將捕獲的能量通過傳動系統轉換成發電機所需的能量形式，三級轉換為通過發電機等設備將能量以電能形式輸出。當然，經過一級轉換捕捉的能量也可以通過直線發電機直接轉換為電能輸出。波浪能的發電方式有很多種，按照不同的能量轉換形式，分為機械式發電、氣動式發電和液壓式發電。 波浪能是一種機械能，是海洋能中質量最好的能源，同時也使其能量轉化裝置相對簡單，已設計并投入運用的發電裝置迭代發展。其中，鷹式波浪能發電裝置“先導一號”（如圖所示）可移動能源平臺并網技術的成功實現，使我國成為了全球首個在深遠海布放波浪能發電裝置并成功并網的國家。“先導一號”平臺裝機容量260千瓦，通過2000米長的電纜由電站連接至岸上電力接入點，已成功并入三沙市永興島電網。平臺也在海上波-光-儲互補技術上實現了重大突破，為其他海上多功能互補平臺提供了成功經驗。未來的能源結構布局中新能源必定將占有舉足輕重的地位，合理分配使用傳統能源，著力研發波浪能等新型清潔能源是發展大勢，波浪能前景十分廣闊！根據上述材料，回答下列問題：（1）波浪能屬于______（選填“可再生”或“不可再生”）能源。（2）波浪能的發電是指將波浪能轉換為______能的過程。（3）如果以“1平方千米海面上，每秒可產生焦左右的能量”來計算，每天正常發電6h（小時），則每天可發電______度（kW·h）。（4）“先導一號”平臺并入的電網結構中，“先導一號”相當于電路中的______（填符號）。A．電源                    B．用電器                    C．開關                    D．導線
