初中物理人教版九年級全冊第十八章 電功率第1節 電能 電功課后作業題

這是一份初中物理人教版九年級全冊第十八章 電功率第1節 電能 電功課后作業題，共7頁。試卷主要包含了電能表在電路中測量的是等內容，歡迎下載使用。

2．如圖所示，電能表的示數為 kW·h，在某段時間內，轉盤轉過1800圈，則此段時間內用了 度電．
3．小冉同學家電能表上個月底表盤數字是 ，這個月底表盤數字如圖所示，可知他家本月用電 度；她只讓某電水壺工作，發現在5分鐘內該電能表轉盤轉過了140轉，若該時間內消耗的電能全部給10kg的水加熱（水未沸騰），則水溫升高 ℃[c水=4.2×103 J/（kg·℃）]。
4．R1∶R2=2∶3，將它們串聯在同一電路中，相同時間內消耗電能之比為 ；若將它們并聯在同一電路中，它們兩端的電壓之比為 。
5．“華為P40”手機的電池標有“標稱電壓3.7V”、“電池容量2680mA??”的字樣，“標稱電壓”是指手機工作時的電壓，該電壓對人體 （填“屬于”或“不屬于”）安全電壓，“電池容量”是指電池所能容納的最大電荷量，則1mA??＝ A?s（安?秒），若手機通話時電流為268mA，則充滿電后的手機最多可通話 h。

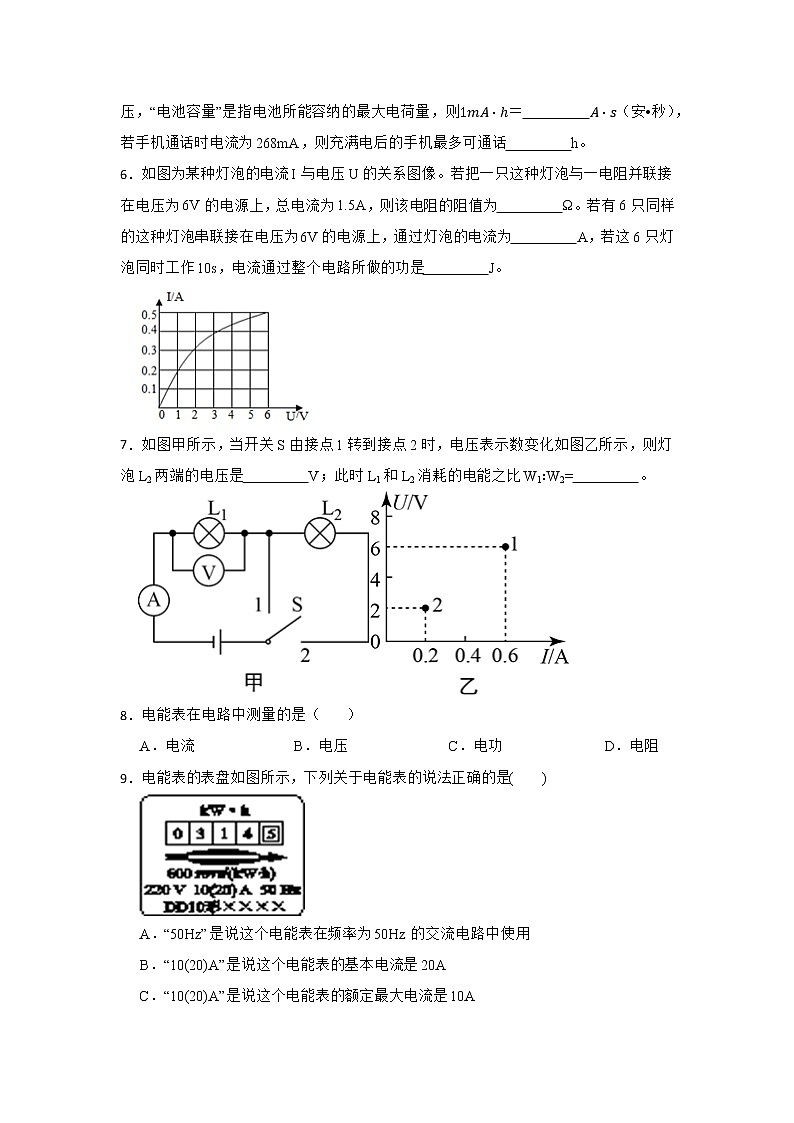

6．如圖為某種燈泡的電流I與電壓U的關系圖像。若把一只這種燈泡與一電阻并聯接在電壓為6V的電源上，總電流為1.5A，則該電阻的阻值為 Ω。若有6只同樣的這種燈泡串聯接在電壓為6V的電源上，通過燈泡的電流為 A，若這6只燈泡同時工作10s，電流通過整個電路所做的功是 J。
7．如圖甲所示，當開關S由接點1轉到接點2時，電壓表示數變化如圖乙所示，則燈泡L2兩端的電壓是 V；此時L1和L2消耗的電能之比W1∶W2= 。
8．電能表在電路中測量的是（ ）
A．電流B．電壓C．電功D．電阻
9．電能表的表盤如圖所示，下列關于電能表的說法正確的是( )
A．“50Hz”是說這個電能表在頻率為50Hz的交流電路中使用
B．“10(20)A”是說這個電能表的基本電流是20A
C．“10(20)A”是說這個電能表的額定最大電流是10A
D．“600revs/(kW·h)”表示電能表上的轉盤轉過1轉消耗的電能是600kW·h
10．用電熱水壺燒水，若不考慮能量損失。當它兩端電壓為U時，用16min可燒開一壺水，若它兩端電壓為0.8U時，燒開同樣一壺水所用的時間為（ ）
A．10minB．25minC．30minD．40min
11．一個定值電阻接入電路后，每分鐘消耗電能為Q，要使它所在的電路每分鐘消耗電能為3Q，下列說法中正確的是（ ）
A．將電源電壓變?yōu)樵瓉淼?倍
B．將電源電壓變?yōu)樵瓉淼?13 倍
C．將三個相同的電阻并聯接到原電路中
D．將三個相同的電阻串聯接到原電路中
12．如圖所示，電源電壓相等，已知R1> R2> R3> R4，開關均閉合后，在相同的時間內，消耗電能最多的電阻是（ ）
A．R1B．R2C．R3D．R4
13．在圖中，導體A、B是由同種材料做成的，A和B等長，但A比B的橫截面積大，當S閉合后，在相同時間內，下列敘述正確的是（ ）
A．電流通過A，B所做的功是WA＜WB
B．電流通過A，B所做的功是WA＞W(wǎng)B
C．電流通過A，B所做的功是WA=WB
D．無法比較電流通過A，B時做功的大小
14．一實驗小組設計了如圖甲的電路圖，研究燈泡的電流與電壓的關系，電源電壓為9V保持不變，燈泡L標有“6V；1A”字樣，滑動變阻器R的最大阻值為30Ω，根據實驗數據，畫出燈泡的電流跟其兩端電壓關系如圖乙所示，求；
（1）燈泡L正常發光時電阻是多少？
（2）當燈泡正常發光時，滑動變阻器接入的阻值是多少？
（3）請根據圖乙分析，當滑動變阻器接入阻值是7.5Ω時，電流表示數為多少？10s電路消耗的電能為多少？
15．如圖所示的電路中，電阻R1的阻值為20Ω，電源電壓不變。當S1、S2斷開，S3閉合時，電流表的示數為0.45A；S1斷開，S2、S3閉合時，電流表的示數為0.75A。求：
（1）電源電壓為多少?
（2）R2的阻值為多少?
（3）S2、S3斷開，S1閉合時，通電10s電流通過電阻R1做的功為多少?
16．圖甲所示的新型電飯鍋采用“聰明火”技術，智能化地控制食物在不同時間段的溫度，以得到最佳的營養和口感，其簡化電路如圖乙所示， R1 和 R2 均為電熱絲， S1 是自動控制開關。煮飯時，把電飯鍋接入 220V 電路中，在電飯鍋工作的一段時間內，電路中總電流隨時間變化的圖像如圖丙所示。求：
（1）電熱絲 R1 的電阻。
（2）0~10min 內電飯鍋消耗的電能。
參考答案
1．90
2．201.9；0.5
3．100；4
4．2∶3；1∶1
5．屬于；3.6；10
6．6；0.2；12
7．4；1∶2
8．C
9．A
10．B
11．C
12．D
13．A
14．解：（1）燈泡正常發光的電阻RL=ULIL=6V1A=6Ω
（2）燈泡與滑動變阻器串聯在電路，電壓表測燈泡兩端的電壓，變阻器兩端的電壓U1=U-UL=9V-6V=3V，變阻器接入電路的阻值R1=U1IL=3V1A=3Ω
（3）當變阻器接入電路的阻值為7.5Ω>3Ω，其兩端電壓大于3V，燈泡兩端的電壓低于額定電壓，則電路中的電流也小于額定電流。當電路中的電流為0.8A時，燈泡兩端的電壓為3V，變阻器兩端的電壓U2=I2R2=0.8A×7.5?=6V
則此時滿足U2+UL′=6V+3V=9V
所以此時電流表的示數為0.8A。10s電路消耗的電能為W=UI2t=9V×0.8A×10s=72J
15．解：（1）當S1、S2斷開，S3閉合時，R2斷路，電路為只有R1的簡單電路，電路中電流I1=0.45A，電源電壓U=I1R1=0.45A×20Ω=9V
（2）當S1斷開，S2、S3閉合時，R1、R2并聯，通過R2的電流I2=I-I1=0.75A-0.45A=0.3A
R2的阻值為R2=UI2=9V0.3A=30Ω
（3）S2、S3斷開，S1閉合時，R1、R2串聯，通過電路的電流I=UR1+R2=9V20Ω+30Ω=0.18A
W=I2R1t=(0.18A)2×20Ω×10s=6.48J
16．解：（1）當只閉合開關S時，只有R1連入電路中。當開關S、S1均閉合時，R1、R2并聯，電流中的電流增大，I=3A，當只閉合開關S時，電流I1=2A。
電阻R1的電阻 R1=UI1=220V2A=110Ω
（2）0~10min內電路中的電流I=3A，電飯鍋消耗的電能 W=UIt=220V×3A×10×60s=3.96×105J
