第十四章 歐姆定律
14.1 電阻

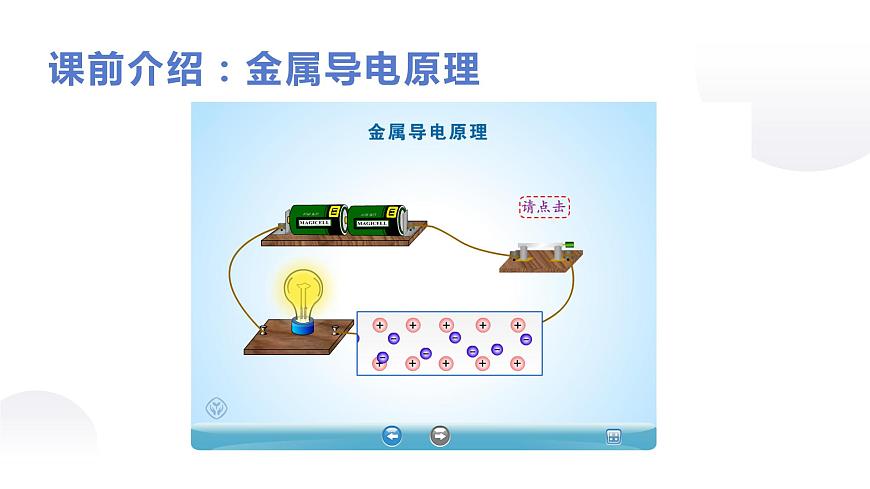

課前介紹：金屬導電原理

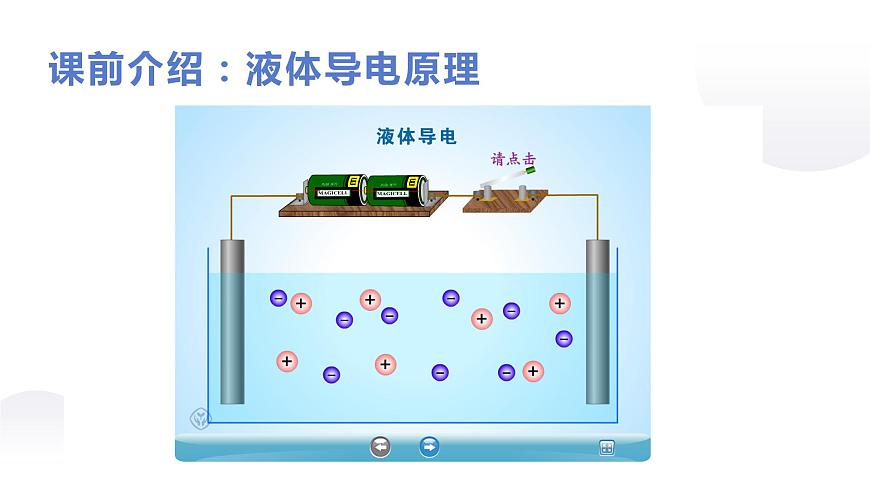

課前介紹：液體導電原理

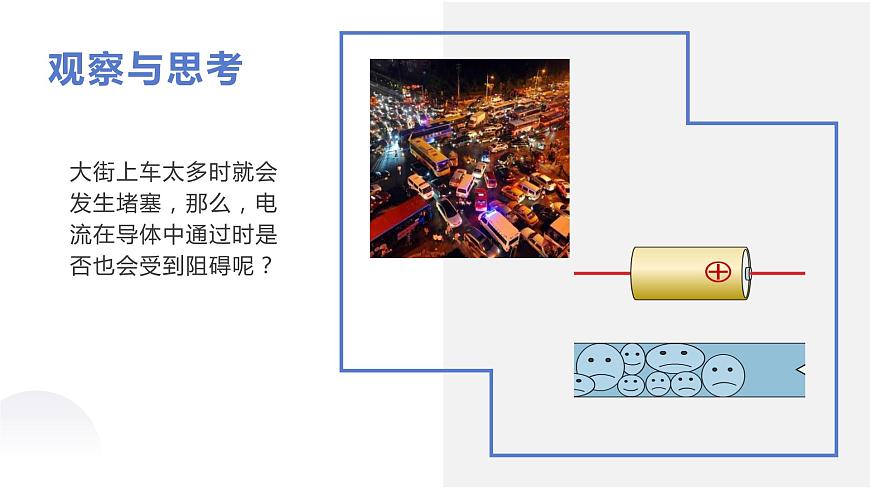

大街上車太多時就會發生堵塞，那么，電流在導體中通過時是否也會受到阻礙呢？

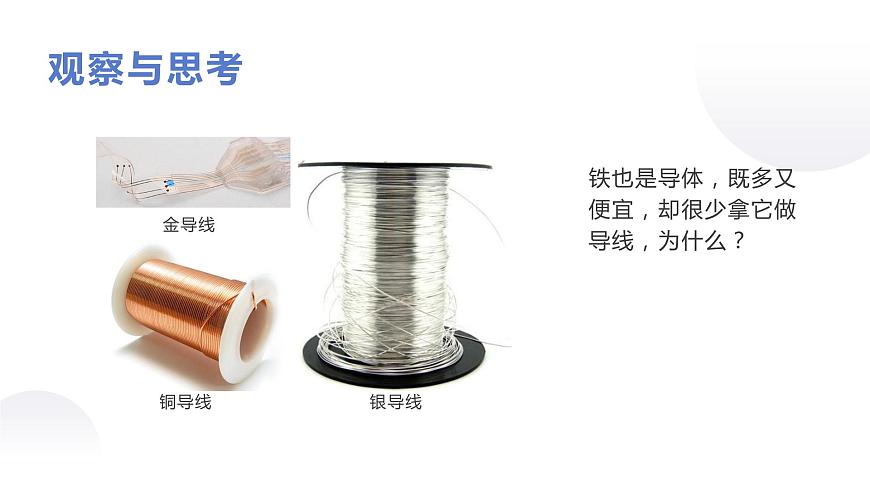

觀察與思考
觀察與思考
鐵也是導體，既多又便宜，卻很少拿它做導線，為什么？
銀導線
金導線
銅導線

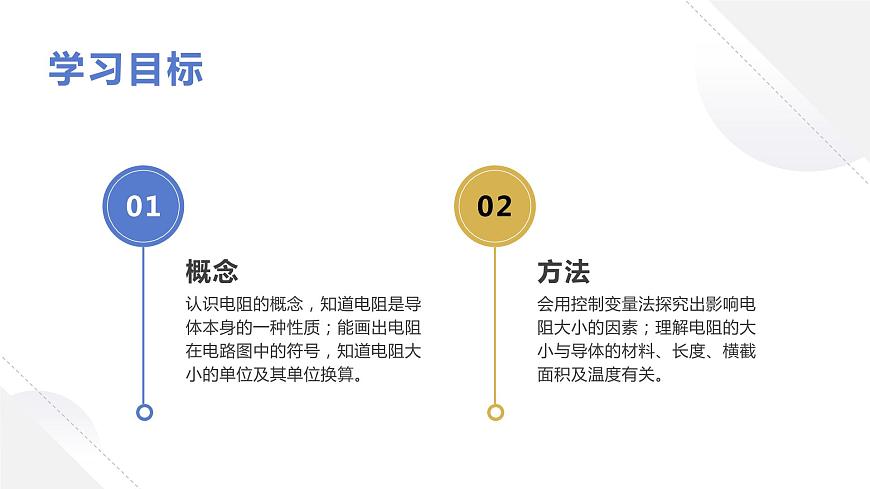

概念
認識電阻的概念，知道電阻是導體本身的一種性質；能畫出電阻在電路圖中的符號，知道電阻大小的單位及其單位換算。
02
方法
會用控制變量法探究出影響電阻大小的因素；理解電阻的大小與導體的材料、長度、橫截面積及溫度有關。
01
學習目標
點擊按鈕播放動畫
說明：分別點擊圖中“錳銅” “鎳鉻”“改變溫度實驗”

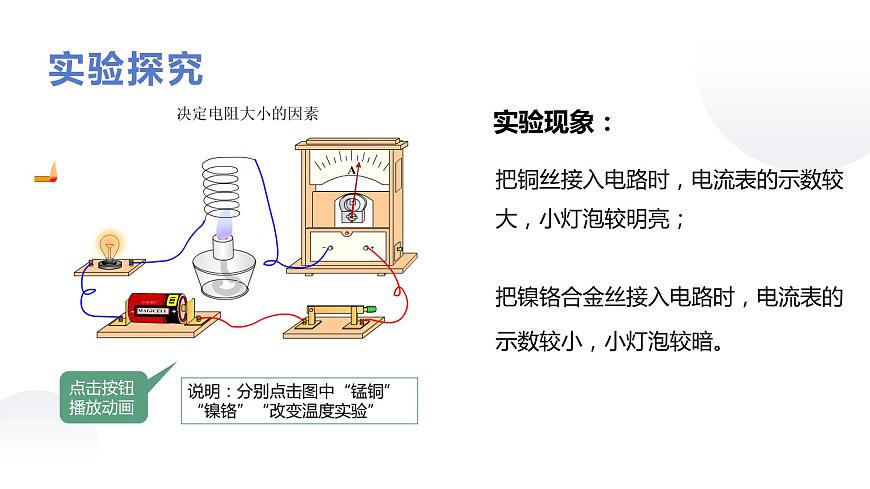

把銅絲接入電路時，電流表的示數較大，小燈泡較明亮；把鎳鉻合金絲接入電路時，電流表的示數較小，小燈泡較暗。 　　
實驗現象：　　
實驗探究

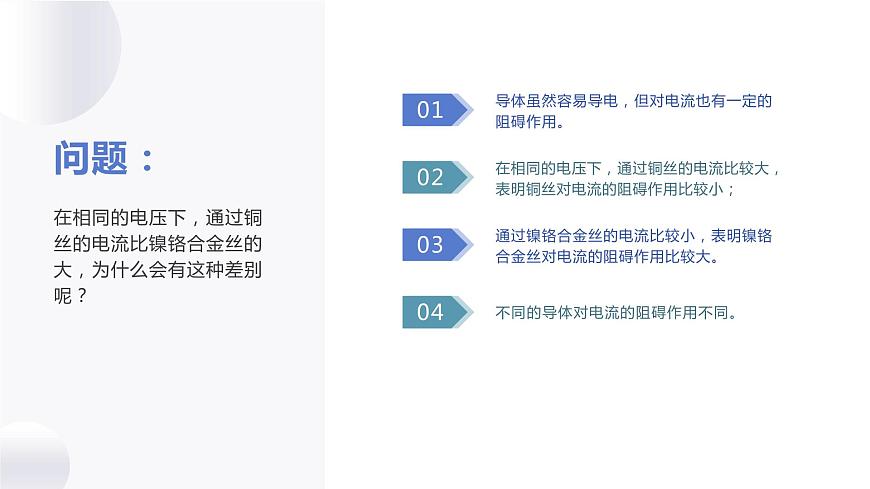

問題：　　
在相同的電壓下，通過銅絲的電流比鎳鉻合金絲的大，為什么會有這種差別呢？
01
導體雖然容易導電，但對電流也有一定的阻礙作用。
02
在相同的電壓下，通過銅絲的電流比較大，表明銅絲對電流的阻礙作用比較??；
03
通過鎳鉻合金絲的電流比較小，表明鎳鉻合金絲對電流的阻礙作用比較大。
04
不同的導體對電流的阻礙作用不同。
電阻
在物理學中，用電阻來表示導體對電流阻礙作用的大小。導體的電阻越大，表示導體對電流的阻礙作用就越大。導體的電阻通常用字母R 表示。單位：歐姆，簡稱歐，符號Ω。電阻的單位還有：兆歐（MΩ） 千歐（kΩ） 換算關系是：kΩ = 1000 Ω= 103 ΩMΩ = 1000000 Ω=106 Ω
電阻器：在電子技術中，我們常用到有一定電阻值的元件——電阻器，也叫作定值電阻，簡稱電阻。電路圖中用符號 表示。
電阻的符號
常見的電阻
歐姆 (1789-1854)
喬治·西蒙·歐姆，德國物理學家，出生于德國埃爾蘭根。歐姆是家里七個孩子中的長子，他的父親是一位熟練的鎖匠，愛好哲學和數學。歐姆從小就在父親的教育下學習數學，這對歐姆以后的發展起了一定的作用。歐姆在物理學中的主要貢獻是發現了歐姆定律。另外，歐姆還發現了電阻與導線的長度及橫截面的關系。為紀念他，電阻的單位“歐姆”，以他的姓氏命名。
提出問題：在材料一定的情況下，電阻的大小還和哪些因素有關？
猜想假設：電阻的大小可能跟導線的長度有關； 電阻的大小可能跟導線的粗細有關； 其他因素。
設計電路：　　
探究影響電阻大小的因素
點擊按鈕播放動畫
說明：分別點擊圖中“錳銅” “鎳鉻”“改變溫度實驗”
導體的電阻與材料有關。
記錄數據：　　
結論：　　
實驗1：探究電阻與導體材料的關系
探究電阻與導體材料的關系微觀解釋
點擊按鈕播放動畫
說明：分別點擊圖中“錳銅” “鎳鉻”“改變溫度實驗”
導體的電阻與長度有關。材料、橫截面積相同，導體越長，電阻越大。
記錄數據：　　
結論：　　
實驗2：探究電阻與導體長度的關系
探究電阻與導體長度的關系微觀解釋
點擊按鈕播放動畫
說明：分別點擊圖中“錳銅” “鎳鉻”“改變溫度實驗”
導體的電阻與橫截面積有關。材料、長度相同，導體的橫截面積越大，電阻越小。
記錄數據：　　
結論：　　
實驗3：探究電阻與導體橫截面積的關系
探究電阻與導體橫截面積的關系微觀解釋
結論：導體的電阻與溫度有關。對大多數導體來說(比如金屬），溫度越高，電阻越大。但也有少數導體（比如半導體），電阻隨溫度的升高而減小。
實驗4：探究電阻與溫度的關系
點擊按鈕播放動畫
實驗演示
導體的電阻是導體本身的一種性質，它的大小與導體的材料、長度、橫截面積和溫度有關。點擊右圖觀看實驗
實驗演示
點擊按鈕播放動畫
甲、乙、丙三根鎳銘合金線，甲、乙粗細相同，甲比乙短，乙、丙長短一樣，乙比丙粗，則三根導線按其電阻由大到小排列是（　?。〢．R甲＞R乙＞R丙 B．R甲＞R丙＞R乙 C．R乙＞R甲＞R丙 D．R丙＞R乙＞R甲
甲、乙、丙三根鎳鉻合金線，甲、乙粗細相同，甲比乙短，則甲的電阻小于乙的電阻，即R乙＞R甲；乙、丙長短一樣，乙比丙粗（即丙要細一些），則丙的電阻大于乙的電阻，即R丙＞R乙；則三根導線按其電阻由大到小排列是R丙＞R乙＞R甲。
D
例題
在不考慮溫度對電阻影響的情況下，下列說法中正確的是（　?。〢．銅絲的電阻一定比鐵絲的電阻小 B．粗細相同的兩根導線，長的那根的電阻一定大 C．長短相同的兩根導線，細的那根的電阻一定大 D．同種材料制成的長短相同的導線，細的那根電阻一定大
D
練一練
電阻與材料
在其他條件相同的情況下，電阻較小的材料導電性能較強；反之，電阻較大，導電性能較弱。右圖展示的是不同材料在導電性能上的排序，從上至下，材料的導電性能依次減弱。絕緣體和導體并沒有絕對界限。
半導體和超導現象
導電能力介于導體和絕緣體之間的導體叫做半導體。某些物質在很低的溫度時，電阻就變成了零，這就是超導現象。半導體的電阻比導體大，但比絕緣體小得多，常見物質:鍺、硅、砷化鎵等。 通常用半導體材料可以制作二極管和三極管。它被廣泛應用于各種電子設備。能夠發生超導現象的物質叫做超導體。 物質電阻變?yōu)榱愕臏囟确Q為臨界溫度。當外界溫度低于該物質的臨界溫度時該物質具有超導性。如鋁在 －271.76℃ 以下電阻就變成了零。
電阻
電阻
影響因素
定義
符號、元件符號
單位及其換算
探究方法：探究變量
研究問題方法：轉換法
影響因素：長度、材料、橫截面積、溫度
課堂總結
1.如圖所示是研究導體的電阻大小是否與導體材料有關的電路。其中除了AB、CD導線的長度相同外,還應滿足的條件是 (　　)A.橫截面積不同,材料不同B.橫截面積相同,材料不同C.橫截面積不同,材料相同D.橫截面積相同,材料相同
B
隨堂訓練
2.導體的電阻是導體本身的一種性質,它的大小(　　)A.只決定于導體的材料B.只決定于導體的長度C.只決定于導體的橫截面積D.決定于導體的材料、長度和橫截面積
D
