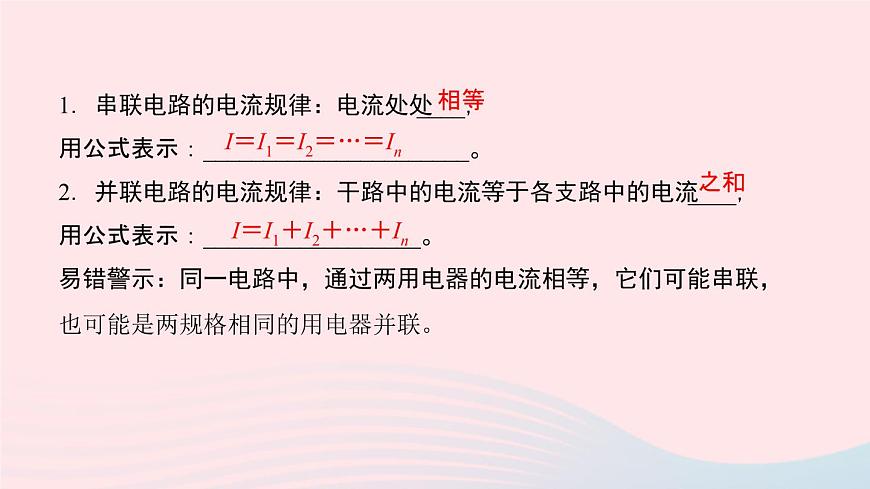

1．串聯電路的電流規律：電流處處____，用公式表示：______________________。2．并聯電路的電流規律：干路中的電流等于各支路中的電流____，用公式表示：__________________。易錯警示：同一電路中，通過兩用電器的電流相等，它們可能串聯，也可能是兩規格相同的用電器并聯。
I＝I1＝I2＝…＝In
I＝I1＋I2＋…＋In

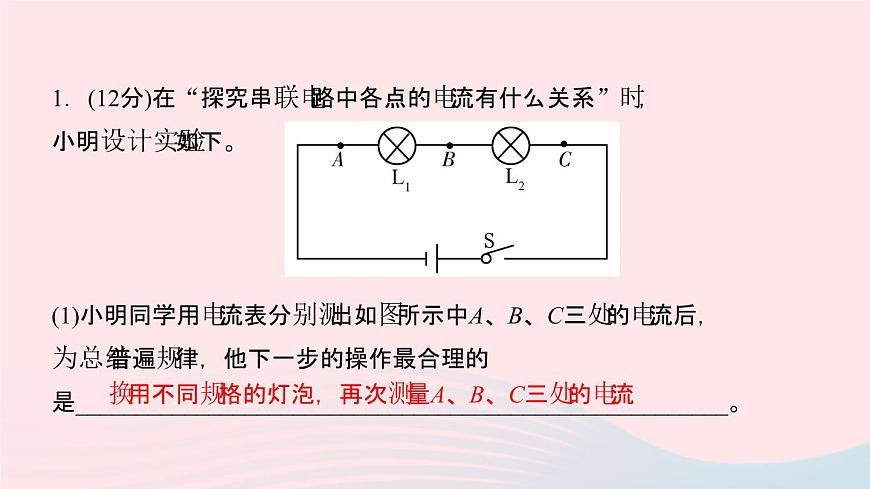

1．(12分)在“探究串聯電路中各點的電流有什么關系”時，小明設計實驗如下。(1)小明同學用電流表分別測出如圖所示中A、B、C三處的電流后，為總結普遍規律，他下一步的操作最合理的是______________________________________________________。
換用不同規格的燈泡，再次測量A、B、C三處的電流

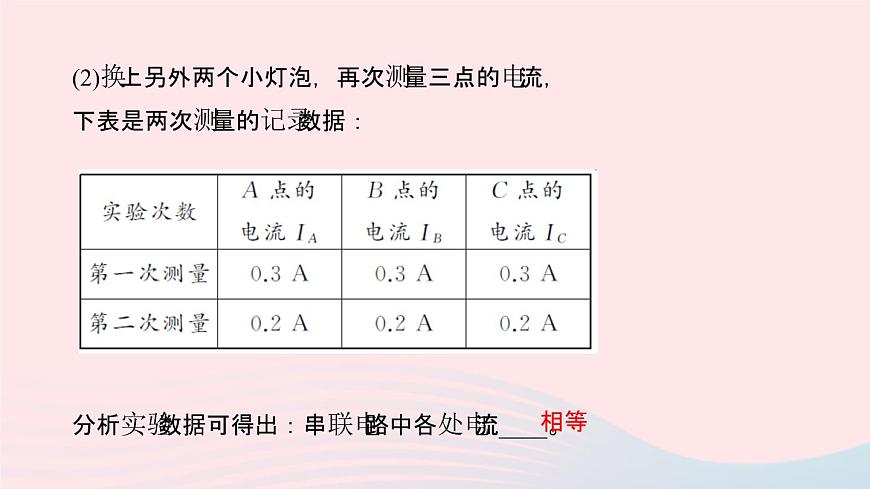

(2)換上另外兩個小燈泡，再次測量三點的電流，下表是兩次測量的記錄數據：分析實驗數據可得出：串聯電路中各處電流____。

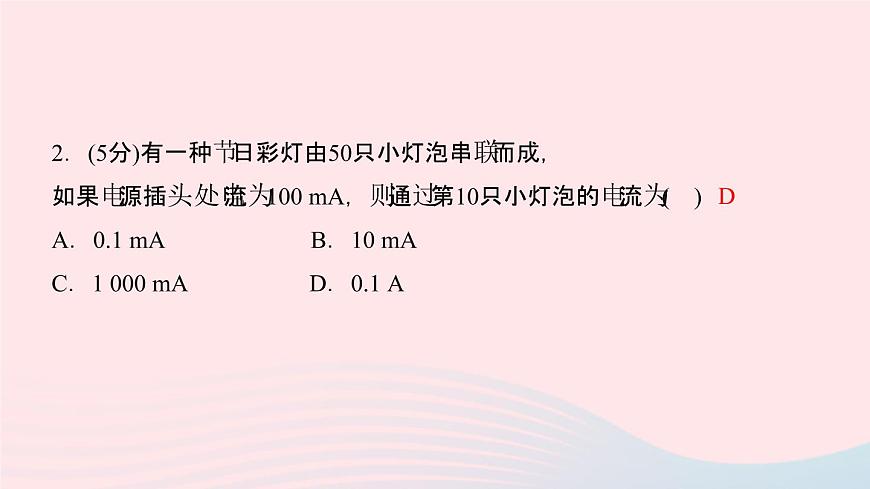

2．(5分)有一種節日彩燈由50只小燈泡串聯而成，如果電源插頭處電流為100 mA，則通過第10只小燈泡的電流為( )A．0.1 mA　　　　　　B．10 mAC．1 000 mA D．0.1 A

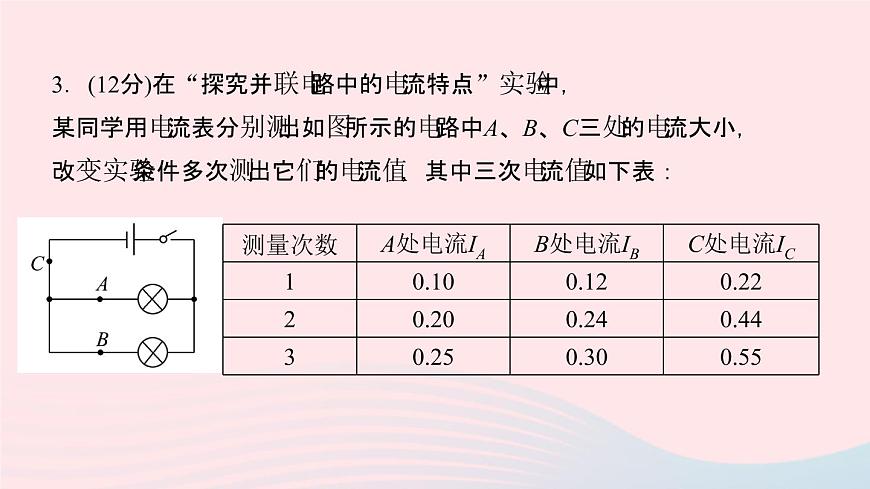

3．(12分)在“探究并聯電路中的電流特點”實驗中，某同學用電流表分別測出如圖所示的電路中A、B、C三處的電流大小，改變實驗條件多次測出它們的電流值，其中三次電流值如下表：
【分析與論證】(1)本題設計的表格中存在的不足之處是_______________________。(2)表格補充完整后，分析表格中數據可以得出：并聯電路中干路電流等于___________________。
4．(5分)如圖所示電路，閉合開關后，比較a、b、c、d四處電流的大小，其中完全正確的是( )A.Ia＝Ib＝Ic＝Id　　　　B．Ia＝Id＝Ib＋IcC．Ia＝Id ＞Ib＝Ic D．Ia＜Ib＜Ic＜Id
5．(6分)一電路中接有兩個小燈泡，通過它們的電流相同，則這兩個小燈泡( )A．一定是串聯B．一定是并聯C．可能是串聯，也可能是并聯D．不可能是并聯
6．如圖所示，開關閉合后，電流表A1、A2、A3的示數分別為I1、I2、I3，則各表的示數關系是( )A．I1＝I2＋I3　　　　　B．I1＝I2＝I3C．I1＞I2＞I3 D．I1＜I2＜I3
7．如圖所示，當只閉合S1時，電流表示的示數I1＝0.2 A，當S1、S2都閉合時，電流表的示數變化了0.3 A，此時干路中的電流為I2，則( )A．I1∶I2＝2∶3B．流過L2燈的電流為0.3 AC．流過L1、L2的電流之比為2∶5D．S2由閉合變?yōu)閿嚅_時，流過L1的電流變大
8.如圖甲所示的電路中，閉合開關，兩燈泡均發光，且兩個完全相同的電流表指針偏轉均如圖乙所示，通過燈泡L1和L2的電流分別為( )A．1.2 A　1.2 A　　　　B．0.3 A　0.3 AC．1.2 A　0.3 A D．1.5 A　0.3 A
9．(多選)如圖甲所示是我國某環保設備檢測儀器，我們選取儀器上的三盞指示燈，電路圖如圖乙所示，已知通過L1和L2的電流分別為4 mA和10 mA，則通過L3的電流可能是( )A．4 mA　 B．6 mA　 C．10 mA　 D．14 mA
10．在下面兩圖中，當開關閉合時，測得通過A點和B點的電流都是0.4 A，則甲圖中通過C點處的電流是____A；乙圖中通過C點的電流是____A。
11．小明家中裝有一臺電視機、一臺洗衣機、兩盞照明燈，正常工作時的電流分別為200 mA、1 A、300 mA 和250 mA。如果電路中的電流不允許超過3 A，他家最多還能再裝工作電流為300 mA的照明燈____盞。
12．如圖所示，電燈L1、L2、L3的連接方式是____，電流表A1測量L2、L3的電流，電流表A2測量L1、L2的電流。測得A1的電流為0.5 A，A2的電流為0.3 A，且L2的電流是L1電流的2倍，則通過L3的電流為____A，總電流為____A。
13．(核心素養)為了驗證并聯電路的電流特點，小薇設計了如圖1所示的電路進行實驗：(1)在連接電路時，開關應處于____狀態。
