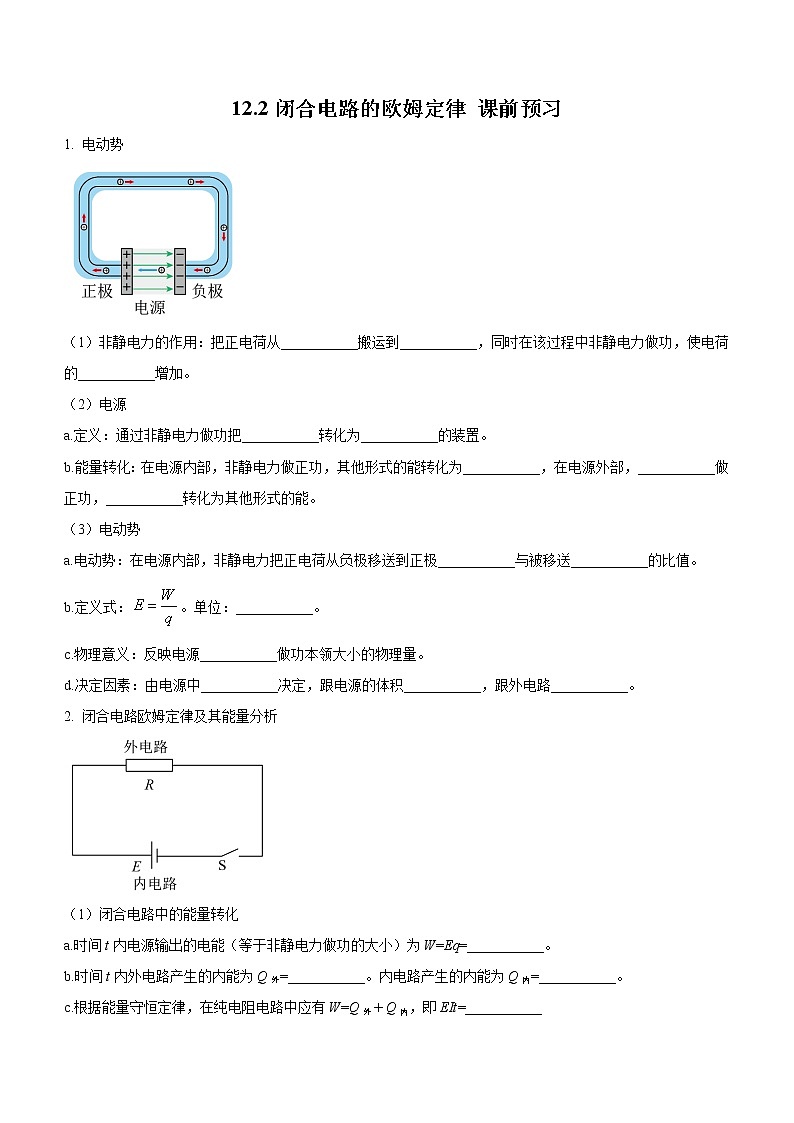

12.2閉合電路的歐姆定律 課前預習1. 電動勢（1）非靜電力的作用：把正電荷從___________搬運到___________，同時在該過程中非靜電力做功，使電荷的___________增加。（2）電源a.定義：通過非靜電力做功把___________轉化為___________的裝置。b.能量轉化：在電源內部，非靜電力做正功，其他形式的能轉化為___________，在電源外部，___________做正功，___________轉化為其他形式的能。（3）電動勢a.電動勢：在電源內部，非靜電力把正電荷從負極移送到正極___________與被移送___________的比值。b.定義式：。單位：___________。c.物理意義：反映電源___________做功本領大小的物理量。d.決定因素：由電源中___________決定，跟電源的體積___________，跟外電路___________。2. 閉合電路歐姆定律及其能量分析（1）閉合電路中的能量轉化a.時間t內電源輸出的電能（等于非靜電力做功的大小）為W=Eq=___________。b.時間t內外電路產生的內能為Q外=___________。內電路產生的內能為Q內=___________。c.根據能量守恒定律，在純電阻電路中應有W=Q外＋Q內，即EIt=___________（2）閉合電路的歐姆定律a.內容：閉合電路的電流跟電源的___________成正比，跟___________成反比。b.表達式：。c.另一種表達形式：E=___________。即：電源的電動勢等于內、外電路___________之和。3. 路端電壓與負載的關系（1）路端電壓的表達式：U=___________（2）路端電壓隨外電阻的變化規律a.當外電阻R增大時，由可知電流I___________，路端電壓U=E-Ir___________ b.當外電阻R減小時，由可知電流I___________，路端電壓U=E-Ir___________ c.兩種特殊情況：當外電路斷開時，電流I變?yōu)?/span>0，U=E。即斷路時的路端電壓等于___________。當電源短路時，外電阻R=0，此時
參考答案1. 【答案】（1）負極； 正極；電勢能；（2）a.其他形式的能；b.電勢能；電能；電場力；電能 （3）a.所做的功W；被移送電荷q ；b.伏特（V）；c. 非靜電力；d. 非靜電力的特性；無關；無關2. 【答案】（1）a. EI；b.；；c.；（2）a.電動勢；內、外電阻之和；c. ；電勢降落3. 【答案】（1） ；（2）a.減小； 增大；b.增大；減小；c. E
