山西省臨汾市古縣2021-2022學年九年級（上）期末考試物理試題(word版含答案)

這是一份山西省臨汾市古縣2021-2022學年九年級（上）期末考試物理試題(word版含答案)，共11頁。試卷主要包含了單選題，實驗題，綜合題，填空題，簡答題，作圖題，計算題等內容，歡迎下載使用。

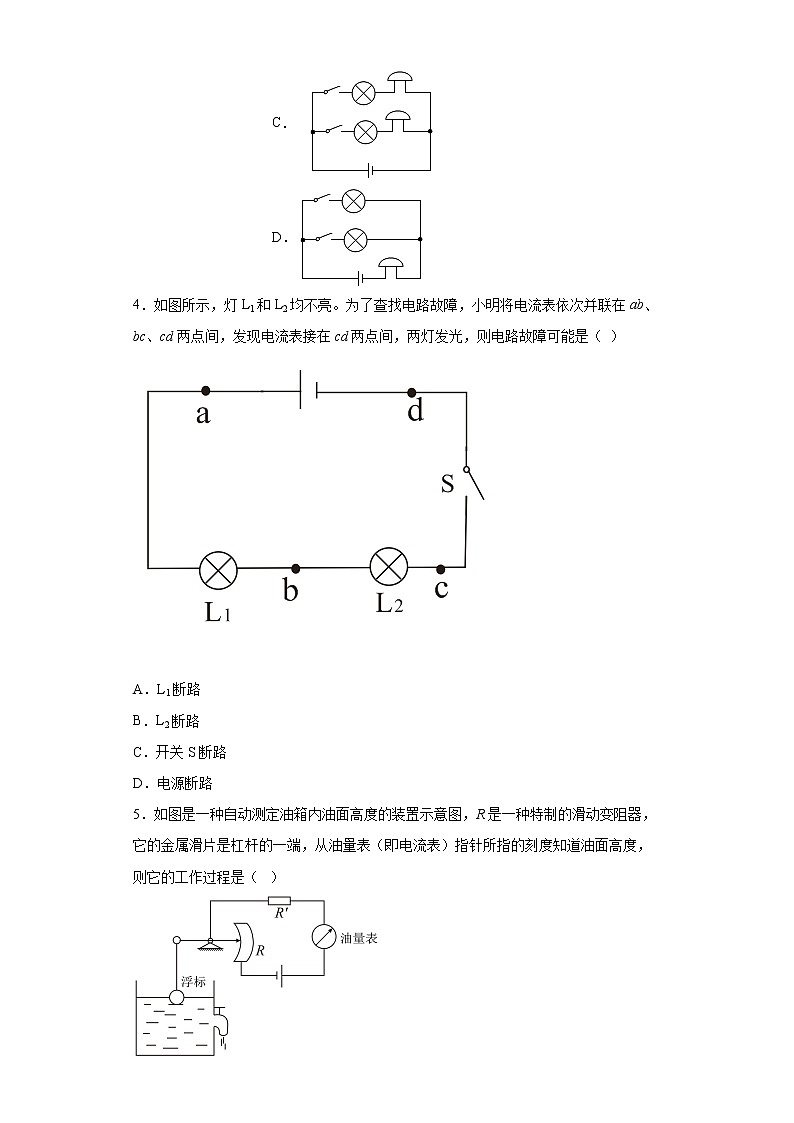

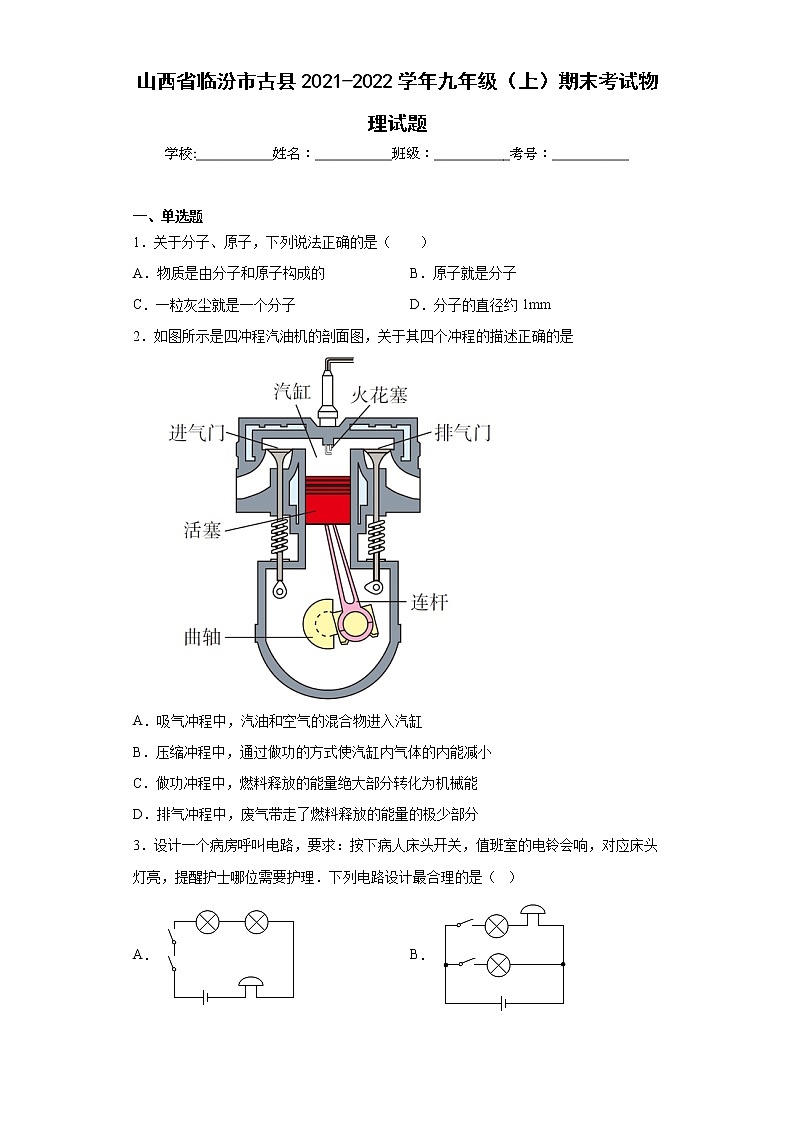

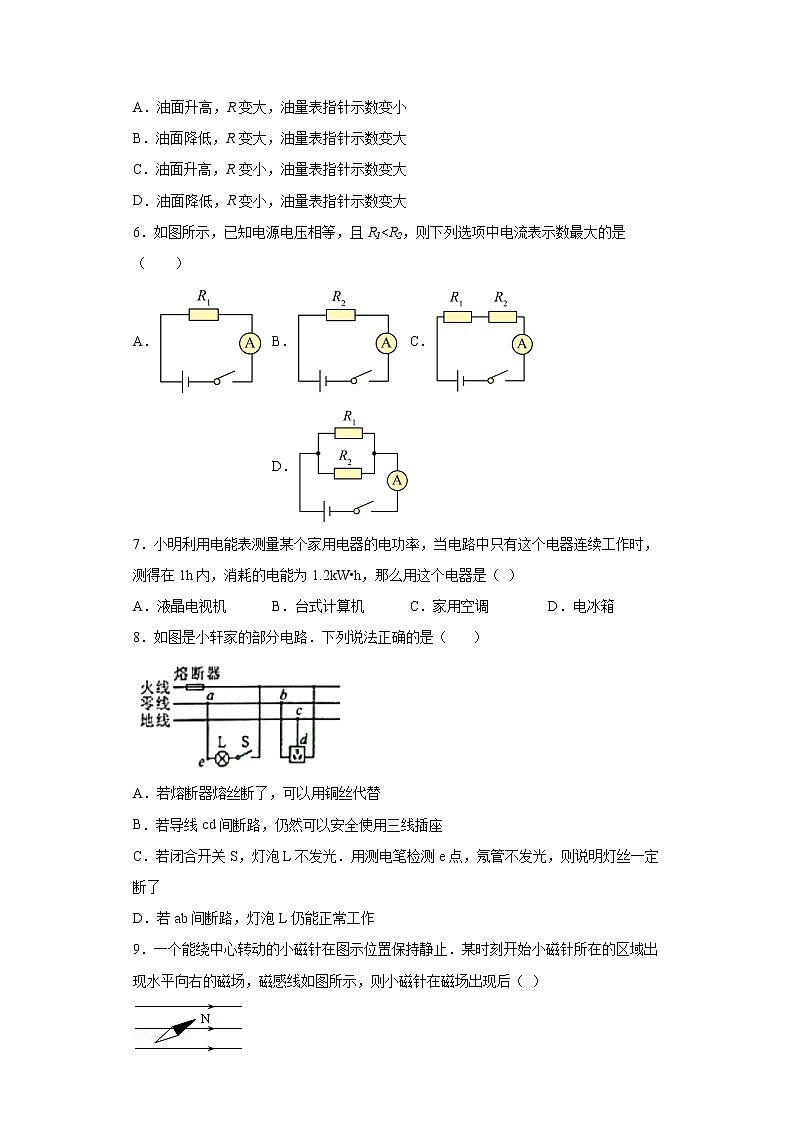

山西省臨汾市古縣2021-2022學年九年級（上）期末考試物理試題學校:___________姓名：___________班級：___________考號：___________ 一、單選題1．關于分子、原子，下列說法正確的是（　　）A．物質是由分子和原子構成的 B．原子就是分子C．一?；覊m就是一個分子 D．分子的直徑約1mm2．如圖所示是四沖程汽油機的剖面圖，關于其四個沖程的描述正確的是A．吸氣沖程中，汽油和空氣的混合物進入汽缸B．壓縮沖程中，通過做功的方式使汽缸內氣體的內能減小C．做功沖程中，燃料釋放的能量絕大部分轉化為機械能D．排氣沖程中，廢氣帶走了燃料釋放的能量的極少部分3．設計一個病房呼叫電路，要求：按下病人床頭開關，值班室的電鈴會響，對應床頭燈亮，提醒護士哪位需要護理．下列電路設計最合理的是（   ）A． B． C． D．4．如圖所示，燈L1和L2均不亮。為了查找電路故障，小明將電流表依次并聯在ab、bc、cd兩點間，發現電流表接在cd兩點間，兩燈發光，則電路故障可能是（ ） A．L1斷路B．L2斷路C．開關S斷路D．電源斷路5．如圖是一種自動測定油箱內油面高度的裝置示意圖，R是一種特制的滑動變阻器，它的金屬滑片是杠桿的一端，從油量表（即電流表）指針所指的刻度知道油面高度，則它的工作過程是（   ） A．油面升高，R變大，油量表指針示數變小B．油面降低，R變大，油量表指針示數變大C．油面升高，R變小，油量表指針示數變大D．油面降低，R變小，油量表指針示數變大6．如圖所示，已知電源電壓相等，且R1<R2，則下列選項中電流表示數最大的是（　?。?/span>A． B． C． D．7．小明利用電能表測量某個家用電器的電功率，當電路中只有這個電器連續工作時，測得在1h內，消耗的電能為1.2kW?h，那么用這個電器是（ ）A．液晶電視機 B．臺式計算機 C．家用空調 D．電冰箱8．如圖是小軒家的部分電路．下列說法正確的是（       ）A．若熔斷器熔絲斷了，可以用銅絲代替B．若導線cd間斷路，仍然可以安全使用三線插座C．若閉合開關S，燈泡L不發光．用測電筆檢測e點，氖管不發光，則說明燈絲一定斷了D．若ab間斷路，燈泡L仍能正常工作9．一個能繞中心轉動的小磁針在圖示位置保持靜止．某時刻開始小磁針所在的區域出現水平向右的磁場，磁感線如圖所示，則小磁針在磁場出現后（ ）A．兩極所受的力是平衡力，所以不會發生轉動B．兩極所受的力方向相反，所以會持續轉動C．只有N極受力，會發生轉動，最終靜止時N極所指方向水平向右D．兩極所受的力方向相反，會發生轉動，最終靜止時N極所指方向水平向右10．如圖，可以說明巨磁電阻的特性，電源電壓均恒定，閉合開關S1、S2并使滑片P向左移動，觀察到指示燈變亮（燈絲電阻不變），那么A．電磁鐵左端為S極B．巨磁電阻兩端的電壓變大C．巨磁電阻隨磁場增強而變大D．隨滑片P向左移動，兩電路中的總功率均變大 二、實驗題11．某實驗小組在探究“影響導體電阻大小的因素”時，設計了如圖所示的電路圖。（1）電路中串聯一個滑動變阻器的目的是_____，通過觀察_____來比較接入電路電阻的大小；（2）通過表中 A、D兩組數據可以探究電阻大小與導體材料之間的關系，所以在表中應填入的數據是_____，如想探究電阻大小與導體長度之間的關系應選_____兩組實驗數據；編號材料長度/m橫截面積/mm2A鎳鉻合金0.5 B鎳鉻合金1.00.5C鎳鉻合金0.51.0D鋼0.50.5 （3）本次實驗采用了_____的實驗方法。12．現有兩節新的干電池、電壓表、電流表、滑動變阻器、定值電阻R、開關、導線，利用給定器材連接成如圖甲所示“伏安法測電阻”的電路。(1)請畫出圖甲所示的實物圖對應的電路圖______；(2)為了保護電路，實驗前滑動變阻器的滑片應置于______端（選填“A”或“B”）；(3)閉合開關，無論怎樣移動滑片P發現電流表始終無示數，電壓表有示數，其原因可能是______（寫出一種原因即可）；(4)排除故障后，當電壓表示數為2.7V時，電流表示數如圖乙所示，則通過R的電流大小為______A，它的阻值是______Ω。13．某同學用如圖甲電路測定小燈泡的電功率，電源電壓為6V，小燈泡標有“2.5V”字樣（燈絲電阻約為10Ω），有以下兩種規格的滑動變阻器可選用：A．“50Ω2A”B．“10Ω1A”．（1）應選用滑動變阻器__________（A/B）．（2）連接好電路，閉合開關后發現小燈泡比正常工作時亮，他想到自己在開關閉合前遺漏了一個步驟，立即斷開開關．遺漏的步驟是____________________．（3）改正錯誤后，閉合開關小燈泡不亮，電流表和電壓表指針都有較小的偏轉，則小燈泡不亮的原因是__．A．小燈泡燒壞     B．小燈泡短路   C．小燈泡的實際功率太小（4）排除故障后，閉合開關，移動滑片，發現電壓表的示數如圖乙所示，其讀數是_____V；為了測量小燈泡的額定功率，應將滑動變阻器的滑片向___________端移動（左/右）．（5）調節滑動變阻器，當小燈泡正常發光時，電流表的示數為0.25A，小燈泡的額定功率是_________W．14．學習電壓時，老師讓同學們做水果電池，小安發現不同組的水果電池的電壓不同。水果電池的電壓與什么因素有關呢？他觀察發現各組的水果的種類、水果的大小、金屬片插入水果的深度、金屬片間的距離各有不同，于是他決定先探究水果電池的電壓與水果大小的關系，請你幫小安完成實驗設計。(1)實驗器材：銅片、鋅片、導線、開關、電壓表、______；(2)實驗步驟：______。 三、綜合題15．學習了家庭電路后，小明在家中進行綜合實踐活動“對家庭用電的調查研究”。 （1）家庭電路中“超負荷”是指家庭用電器的 _____過大，這時電路中的 _____也跟著過大；（2）觀察廚房中的電器時，媽媽告訴他，以前電飯鍋不用時要將插頭從插座上拔下來，既不方便也容易損壞插座。后來電工師傅換了一個如圖甲的帶開關的插座后，只要撥動下開關就可以斷開電了。小明仔細觀察了如圖所示的插座后，很快就在紙上畫出了如圖乙所示的插座背面接線示意圖。則圖中最上面的一根線應該是 _____（選填“火”或“零”）線，兩孔插座與三孔插座是 _____聯的；（3）要利用圖丙所示的電能表來估測電飯煲的電功率，小明首先斷開家中所有用電器，再將一只電飯煲接入電路正常工作。小明發現電能表的轉盤轉過24轉所需的時間剛好為1min，則這只電飯煲的額定功率是 _____W。16．閱讀短文，然后回答問題小明在觀看電影《厲害了我的國》后，不僅為我們偉大祖國的成就倍感驕傲，而且發現影片中處處體現著物理知識。“振華30”，是世界上最大的起重船，它的排水量達25萬噸，在港珠澳大橋合龍時，把一個6000噸的接頭，精準嵌入水下的安裝基槽，即使海底涌動的洋流對接頭產生巨大的推力作用，“振華30”也能在作業中保持絕對平穩：131萬公里的中國高速公路，總里程世界第一：川藏公路北線，白雪皚皚的雀兒山隧道全線貫通；鶴大高速，春天云霧繚繞；京新高速，穿越沙漠：中國第一列標淮動車組“復興號”速度高達350km/h，京滬全程只需要4.5小時；京廣高鐵，8小時讓人體驗穿越四季的感覺；上海洋山港四期碼頭，作為全球超級大港，130輛自動導引運輸車會根據地下埋藏的六萬多根磁釘感知自己的位置，只需要9個工作人員就實現了智能碼頭的生產控制；“中國天眼” FAST是人類歷史上最大的射電望遠鏡，可以接受宇宙深處的電磁波。其設備中有4千多塊反射面板，每一塊都可以轉動，使人類觀測太空不再存在死角……科技興則民族興，科技強則民族強，小明決心學好物理，打好基礎，為祖國未來的進一步強大做出自己的貢獻。(1)上海洋山港四期碼頭地面下埋藏的磁釘是利用磁釘具有 ______ 性；(2)“振華30”，是世界上最大的起重機，它的排水量達25萬噸，即 ______ kg，這里的排水量指的是排開水的質量，那么相當排開水的體積為 ______ m3；(3)白雪皚皚的雀兒山的“白雪”是水蒸氣 ______ （選填“凝固”或“凝華”）形成的；(4)從文中提出一個與物理知識相關的問題，并做出確回答，要求與上述兩問不重復。提問： ______ ?回答： ______ 。 四、填空題17．圖為某種燈泡的電流I與電壓U的關系圖象，若有6只這種燈泡串聯接在電壓為6 V的電源上，通過燈泡的電流為_____A；若把一只這種燈泡與一電阻并聯接在電壓為6 V的電源上，總電流為1.5 A,則該電阻的阻值為____________．18．如圖電路，閉合開關S，將滑動變阻器的滑片P從a端向b端移動過程中，示數減小的電表是___（選填“A”“V1”或“V2”）電路的總功率_________(   選填“增大”“減小”或“不變”   )19．在安裝家庭電路時，如果不小心使白熾燈燈座的兩根電線相接觸，閉合開關后保險絲將會____；電冰箱、洗衣機等大功率家用電器的電源插座都用三孔插座，為了安全用電，三腳插頭的接地腳應與用電器的___ 相連． 五、簡答題20．小明新買了一根電飯鍋的電源線，使用時聞到橡膠的焦糊味。他立即拔下電源插頭，發現這根電源線很熱，而其他用電器仍然正常工作。請你分析引起電源線過熱的原因是什么？ 六、作圖題21．在圖中的○里填上適當?shù)碾姳矸?，使小燈正常工作?/span>  七、計算題22．如圖甲所示，電源電壓保持不變，R1=10Ω。當閉合開關S，滑動變阻器滑片P從a端移到b端，兩電表示數變化關系用圖乙中的線段AB表示。求：（1）當滑動變阻器滑片P在a端時，電壓表的示數；（2）電源電壓；（3）滑片P滑到ab中點時電壓表的示數。23．如圖是某品牌足浴盆工作時的簡化電路，它有加熱功能和按摩功能。加熱電阻的阻值為48.4Ω，電動機線圈電阻為2Ω，電源電壓220V穩定不變。求：(1)加熱電阻正常工作時的電功率是多少？(2)在足浴盆中加入體積為4L、初溫為的水，加熱電阻正常工作420s，它的電加熱效率為80%，則水的溫度會升高到多少攝氏度？ [](3)啟動按摩功能時，電動機啟動，通過電動機線圈的電流為0.1A，按摩10min，電動機線圈產生的熱量是多少？
參考答案：1．A2．A3．D4．C5．C6．D7．C8．D9．D10．D11．     避免電路造成短路     電流表示數     0.5     A、B     控制變量法12．          B     電阻R斷路     0.3     913．     A     將變阻器的最大電阻連入電路中     C     1.1     左     0.62514．     相同種類但大小不同的水果     見解析15．     總功率     電流     零     并     80016．     磁     2.5×108     2.5×105     凝華     云霧繚繞發生了什么物態變化     霧是空氣中的水蒸氣遇冷液化形成的小水珠17．     0.2     618．     V1     增大19．     熔斷     金屬外殼20．見解析21．22．(1)4V；(2)6V；(3)3V23．(1)100W；(2)40℃；(3)12J
