初中物理教科版九年級上冊第五章 歐姆定律1 歐姆定律背景圖課件ppt

這是一份初中物理教科版九年級上冊第五章 歐姆定律1 歐姆定律背景圖課件ppt，共25頁。PPT課件主要包含了課堂講解，課時流程，課后作業，逐點導講練，課堂小結，當堂檢測，知識點，歐姆定律的理解，歐姆定律的表達式，類型1計算電流等內容，歡迎下載使用。

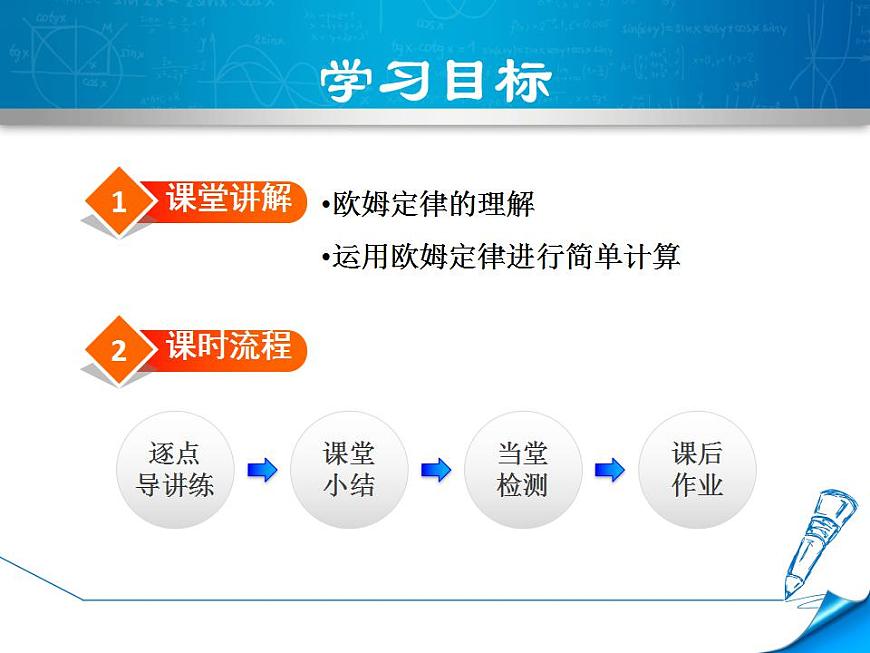

歐姆定律的理解運用歐姆定律進行簡單計算

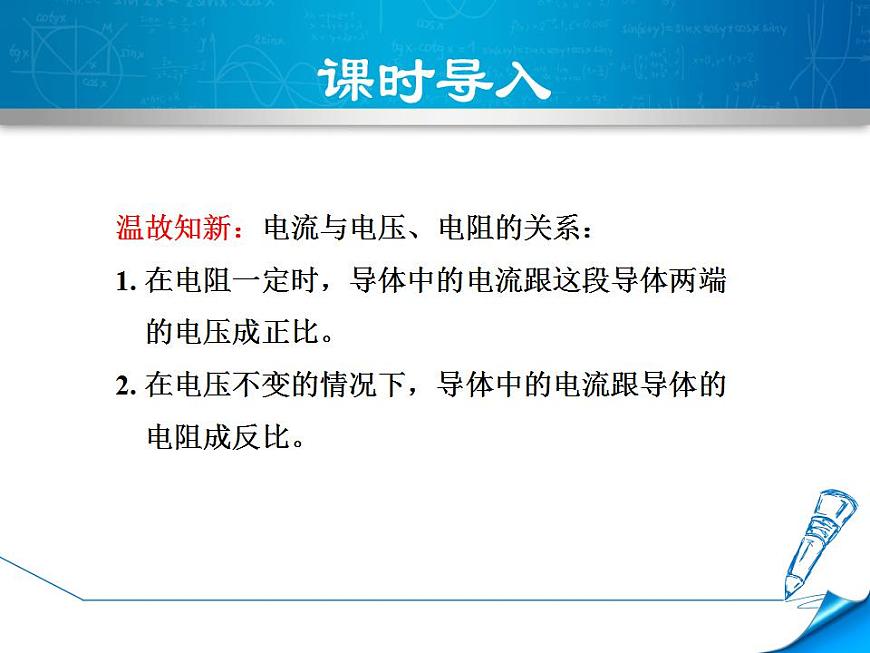

溫故知新：電流與電壓、電阻的關系：1. 在電阻一定時，導體中的電流跟這段導體兩端 的電壓成正比。2. 在電壓不變的情況下，導體中的電流跟導體的 電阻成反比。

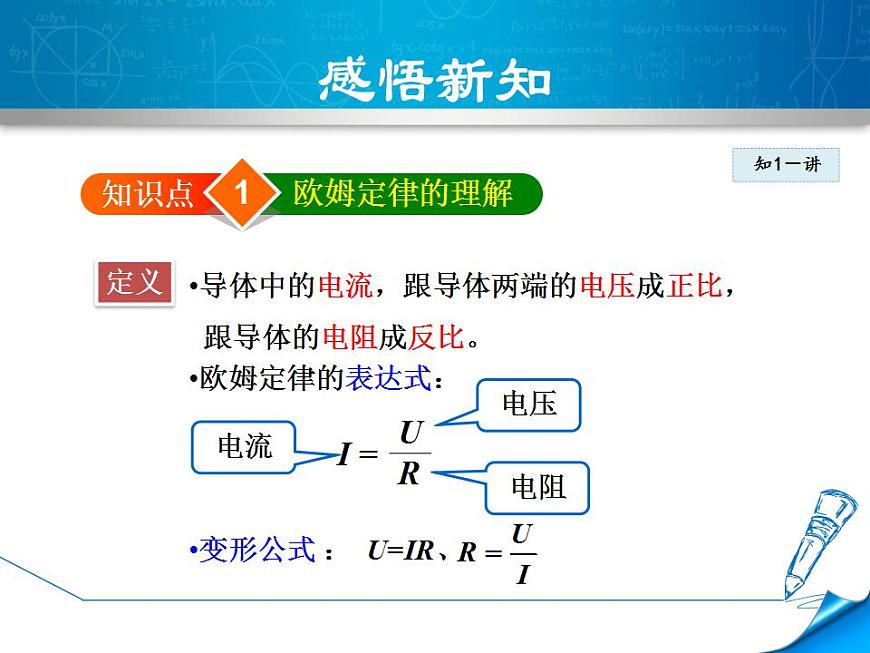

導體中的電流，跟導體兩端的電壓成正比， 跟導體的電阻成反比。
變形公式 ： U=IR、

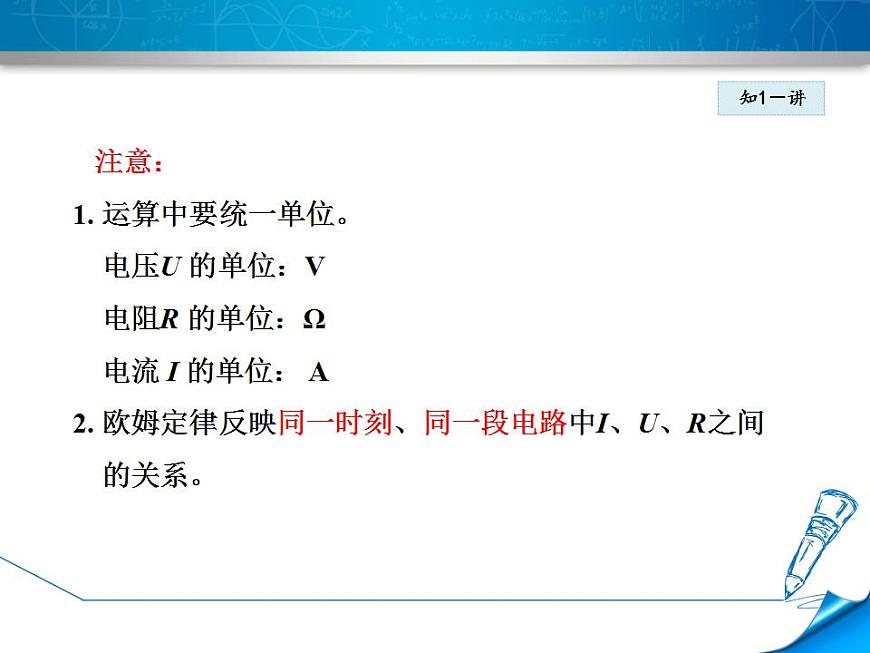

注意：1. 運算中要統一單位。 電壓U 的單位：V 　電阻R 的單位：Ω 　電流 I 的單位： A2. 歐姆定律反映同一時刻、同一段電路中I、U、R之間 的關系。?

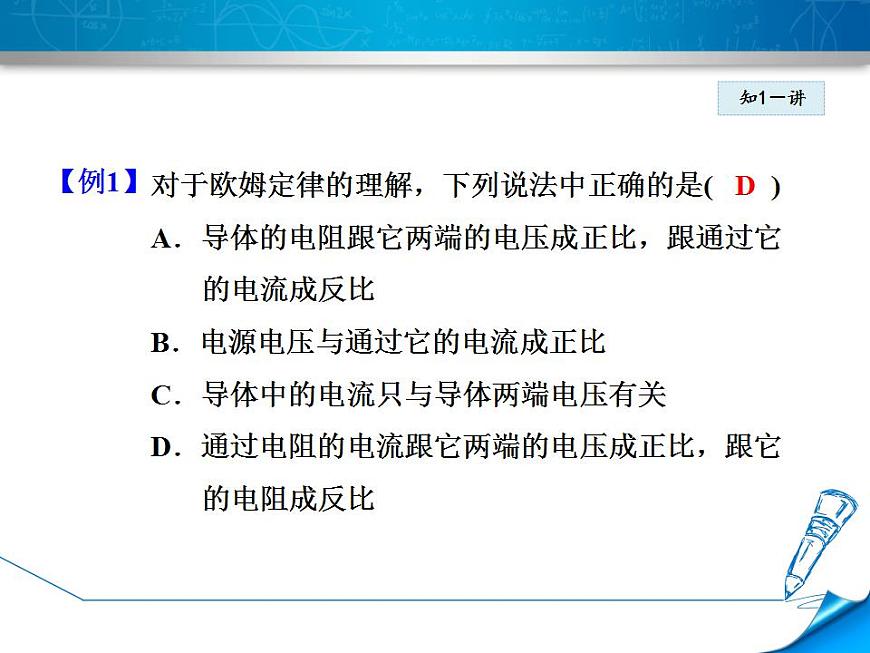

對于歐姆定律的理解，下列說法中正確的是(　　)A．導體的電阻跟它兩端的電壓成正比，跟通過它的電流成反比B．電源電壓與通過它的電流成正比C．導體中的電流只與導體兩端電壓有關D．通過電阻的電流跟它兩端的電壓成正比，跟它的電阻成反比

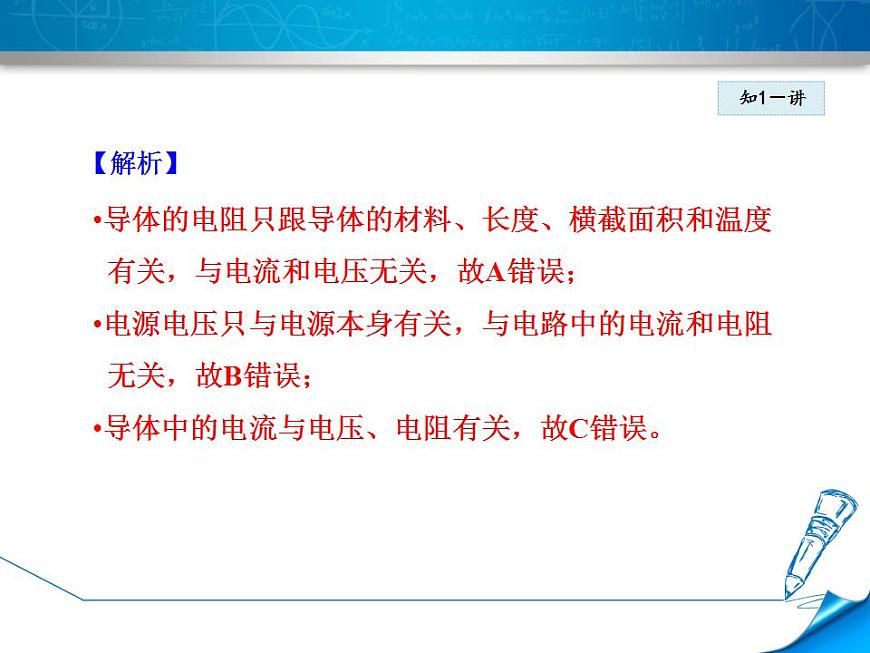

導體的電阻只跟導體的材料、長度、橫截面積和溫度 有關，與電流和電壓無關，故A錯誤；電源電壓只與電源本身有關，與電路中的電流和電阻 無關，故B錯誤；導體中的電流與電壓、電阻有關，故C錯誤。

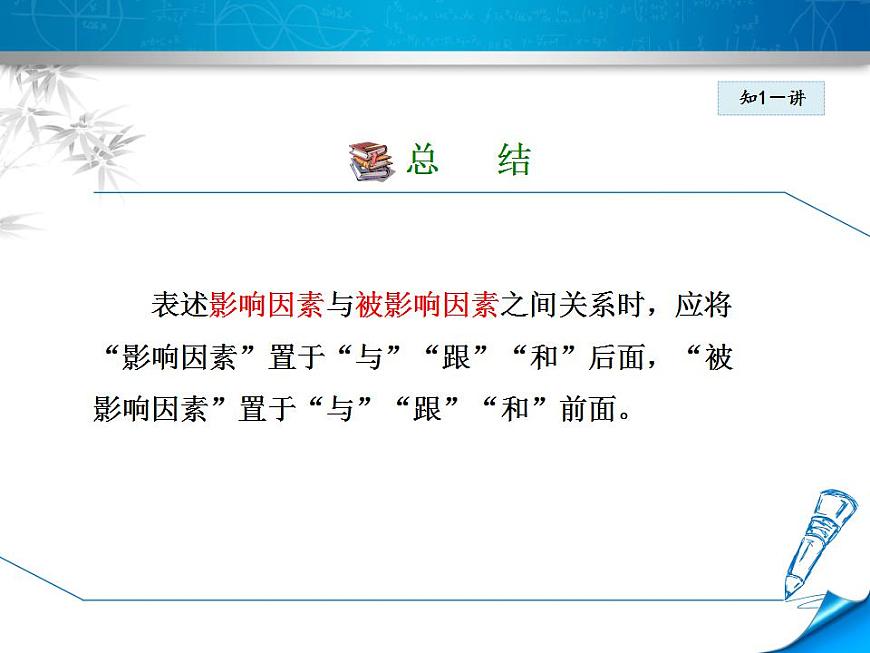

表述影響因素與被影響因素之間關系時，應將“影響因素”置于“與”“跟”“和”后面，“被影響因素”置于“與”“跟”“和”前面。
(中考·大慶)根據歐姆定律，下列說法中正確的是(　　)A．通過導體的電流越大，這段導體的電阻就越小B．導體兩端的電壓越大，這段導體的電阻就越大C．通過導體的電流跟這段導體兩端的電壓成正比，跟這段導體的電阻成反比D．導體兩端的電壓為零時，電阻也為零
(中考·內江)德國物理學家________經過十年不懈的努力，通過實驗歸納出導體中電流跟電壓和電阻之間的定量關系，概括為數學表達式： 。為了紀念他的杰出貢獻，人們將他的名字命名為________的單位。
運用歐姆定律進行簡單計算
方法步驟：第一步：畫出電路圖；第二步：在電路圖上標出已知量和待求量；第三步：運用歐姆定律和相應的公式分析求解。
運用歐姆定律進行計算：
應注意的問題：①公式中物理量應針對同一時刻的同一電路中的同一 導體，不同時刻、不同電路、不同導體的物理量不 能隨意混用。②統一公式中物理量的單位。解題經驗： 任知電流I、電壓U、電阻R三個物理量中的兩個， 就可以求出另一個物理量。
定值電阻R＝20 Ω，將其接在6 V的電源上，則通過它的電流為多少安？
依題意可得如圖所示的電路圖，可見通過電阻的電流可用公式I＝U/R計算。
小明網購了一款可由電腦USB接口供電的新型手套，已知手套內電熱絲R為3 Ω，正常工作時通過電熱絲的電流為2 A，則這種手套兩端電壓為多少伏？
依題意可得如圖所示的電路圖，可見導體兩端的電壓可用公式U＝IR計算。
[中考·淮安節選]如圖所示電路中，電源電壓為3 V，閉合開關S后，電流表示數為0.4 A，電壓表示數為1 V，則R2的阻值是________Ω。
串聯電路中，R2兩端電壓U2＝U－U1＝3 V－1 V＝2 V，
電學計算口訣： 電學計算有訣竅，畫圖標量不可少； 量的關系細細找，列式計算答寫好。利用歐姆定律及變形式計算時，應注意U、I、R的同 體性。
(中考·廣西)如圖所示，電源電壓U＝10 V，定值電阻R＝20 Ω，閉合開關S，電壓表的示數是6 V，通過小燈泡的電流是(　　)A．0.8 A B．0.5 A C．0.3 A D．0.2 A
(中考·懷化)一個阻值為20 Ω的電阻，測得通過它的電流為5 A，那么此時加在這個電阻兩端的電壓是(　　)A．4 V B．10 V C．0.25 V D．100 V
(淮安)如圖所示電路中，電源電壓為3 V，閉合開關S后，電流表示數為0.4 A，電壓表示數為1 V，則R2的阻值是________Ω，將滑動變阻器R1的滑片向右移動，電流表示數變________，電壓表示數變________。
1. 由歐姆定律分析電流與電壓和電阻的關系： 由 變形可得U＝IR和 。 由U＝IR可知，當電壓U一定時，電流I與R的乘積 一定，電流I與導體的電阻R成反比。 由 可知，當電阻R一定時，導體兩端的電壓 U與導體中電流I的比值一定，電流I與電壓U成正比。2. 應用時注意的要點：使用歐姆定律應注意電壓U、 電流I和電阻R三者間的對應關系。3. 適用范圍：適用于純電阻電路。
工廠中車床照明燈(如圖)有的是采用36V 電壓，如果它工作時燈絲電阻是32 Ω ，求通過燈絲的電流。
電子手表的電源是一個小紐扣似的氧化銀電池，你能知道電子手表的電阻大約是多少歐嗎？(電子手表有關數據請查閱第四章第1節和第四章第2節)
(中考·張家界)某電阻兩端的電壓為3 V時，通過的電流為0.5 A，則該電阻的阻值是________ Ω，若該電阻兩端電壓為0，其阻值是________ Ω。(中考·畢節)如圖所示，電源電壓保持不變，開關S閉合后，燈L1、L2都能正常發光，甲、乙兩個電表的示數之比是2∶3。此時燈L1、L2的電阻之比是(　　)A．2∶1 B．3∶2 C．2∶3 D．1∶2
