高中物理人教版 (2019)必修 第三冊第十二章 電能 能量守恒定律綜合與測試復習課件ppt

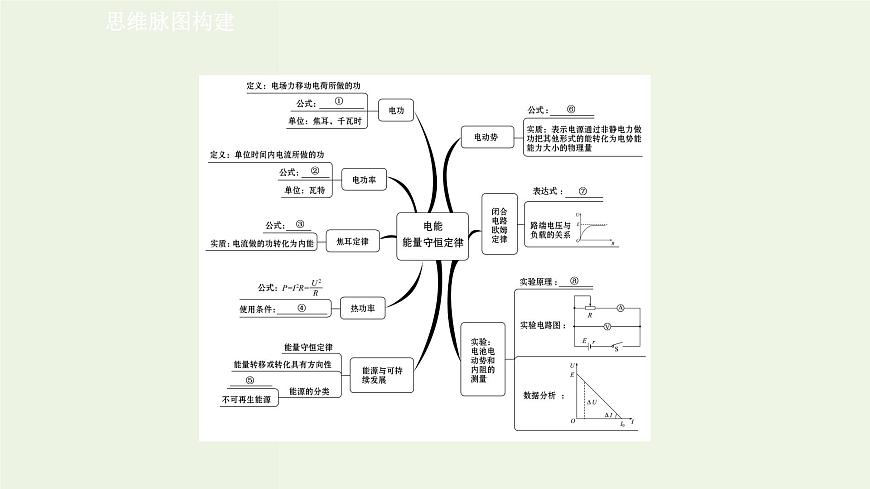

這是一份高中物理人教版 (2019)必修 第三冊第十二章 電能 能量守恒定律綜合與測試復習課件ppt，共24頁。PPT課件主要包含了思維脈圖構建，核心考點突破等內容，歡迎下載使用。

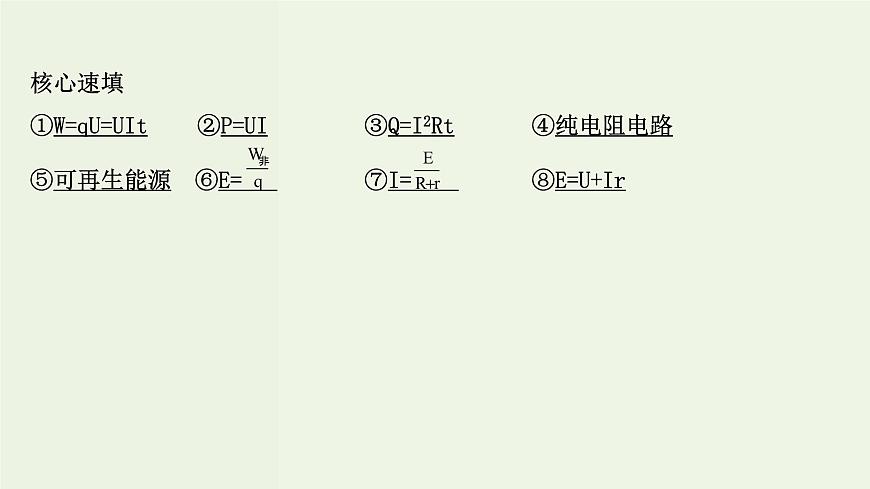

核心速填①W=qU=UIt?、赑=UI?、跶=I2Rt?、芗冸娮桦娐贰、菘稍偕茉础、轊= ?、逫= ?、郋=U+Ir

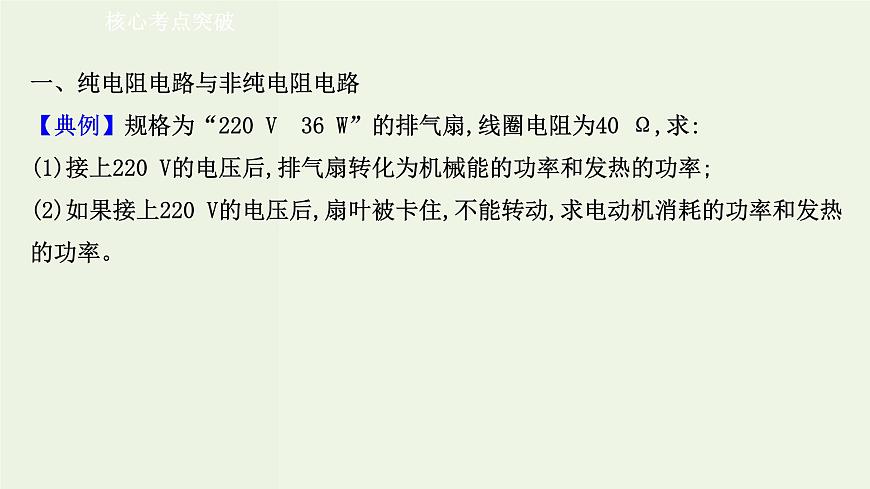

一、純電阻電路與非純電阻電路【典例】規格為“220 V　36 W”的排氣扇,線圈電阻為40 Ω,求:(1)接上220 V的電壓后,排氣扇轉化為機械能的功率和發熱的功率;(2)如果接上220 V的電壓后,扇葉被卡住,不能轉動,求電動機消耗的功率和發熱的功率。

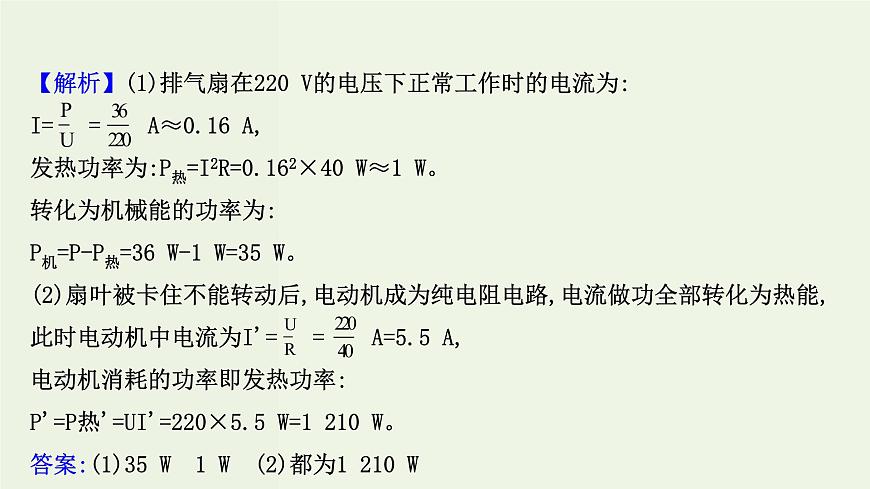

【解析】(1)排氣扇在220 V的電壓下正常工作時的電流為:I= = A≈0.16 A,發熱功率為:P熱=I2R=0.162×40 W≈1 W。轉化為機械能的功率為:P機=P-P熱=36 W-1 W=35 W。(2)扇葉被卡住不能轉動后,電動機成為純電阻電路,電流做功全部轉化為熱能,此時電動機中電流為I'= = A=5.5 A,電動機消耗的功率即發熱功率:P'=P熱'=UI'=220×5.5 W=1 210 W。答案:(1)35 W　1 W　(2)都為1 210 W

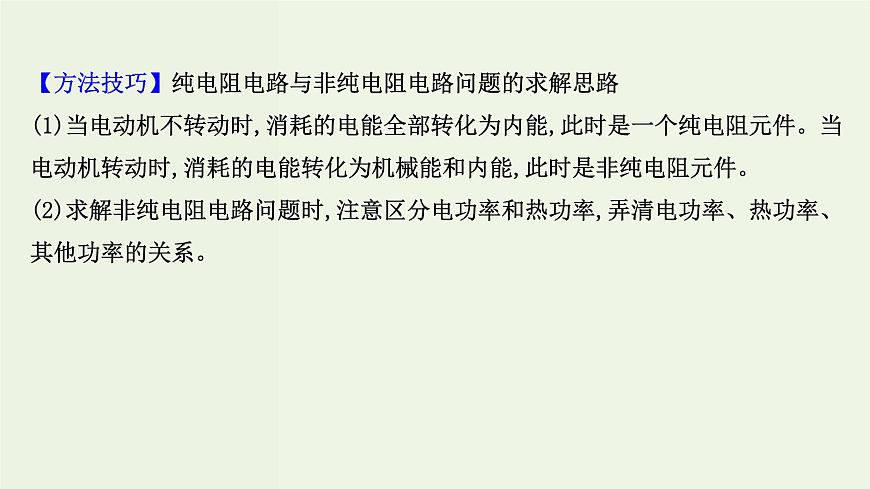

【方法技巧】純電阻電路與非純電阻電路問題的求解思路(1)當電動機不轉動時,消耗的電能全部轉化為內能,此時是一個純電阻元件。當電動機轉動時,消耗的電能轉化為機械能和內能,此時是非純電阻元件。(2)求解非純電阻電路問題時,注意區分電功率和熱功率,弄清電功率、熱功率、其他功率的關系。

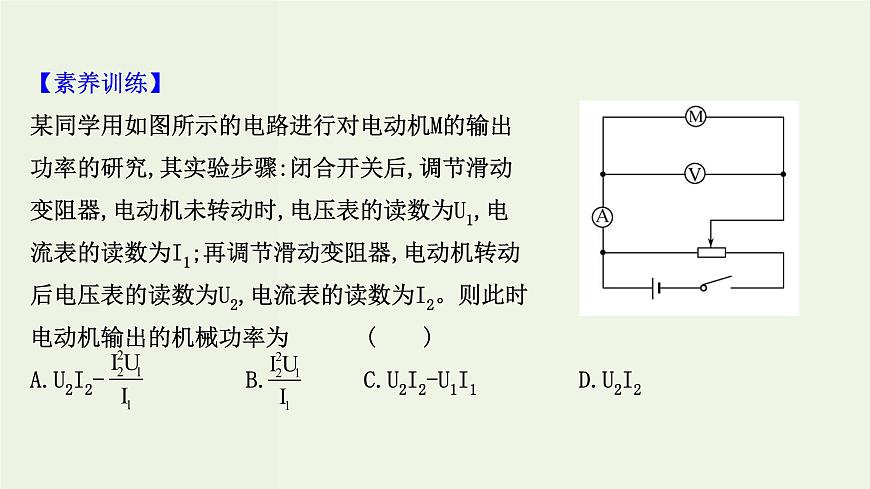

【素養訓練】某同學用如圖所示的電路進行對電動機M的輸出功率的研究,其實驗步驟:閉合開關后,調節滑動變阻器,電動機未轉動時,電壓表的讀數為U1,電流表的讀數為I1;再調節滑動變阻器,電動機轉動后電壓表的讀數為U2,電流表的讀數為I2。則此時電動機輸出的機械功率為(　　)A.U2I2- 　　　 B. C.U2I2-U1I1 D.U2I2

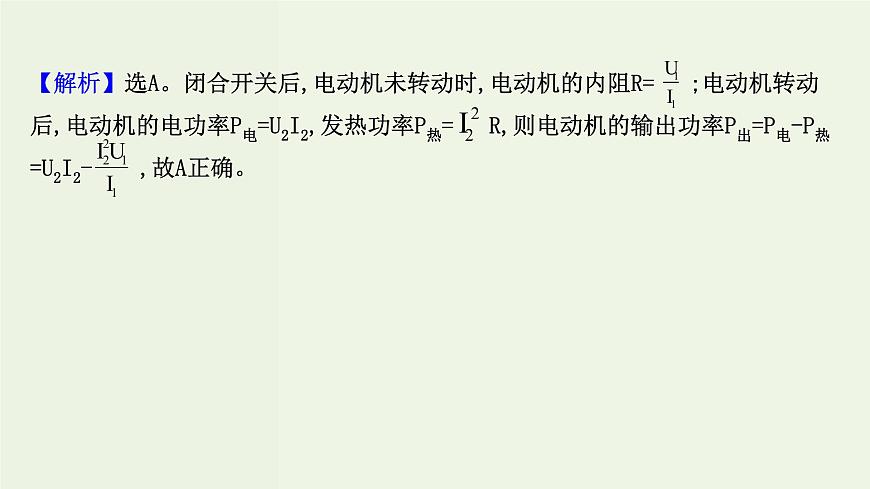

【解析】選A。閉合開關后,電動機未轉動時,電動機的內阻R= ;電動機轉動后,電動機的電功率P電=U2I2,發熱功率P熱= R,則電動機的輸出功率P出=P電-P熱=U2I2- ,故A正確。
【補償訓練】(多選)如圖所示,電阻R1=20 Ω,電動機的內阻R2=10 Ω。當開關斷開時,電流表的示數是0.5 A,當開關閉合后,電動機轉動起來,電路兩端的電壓不變,此時電流表的示數I和電路消耗的電功率P應是(　　)A.I=1.5 A　　　　　　　　B.I
