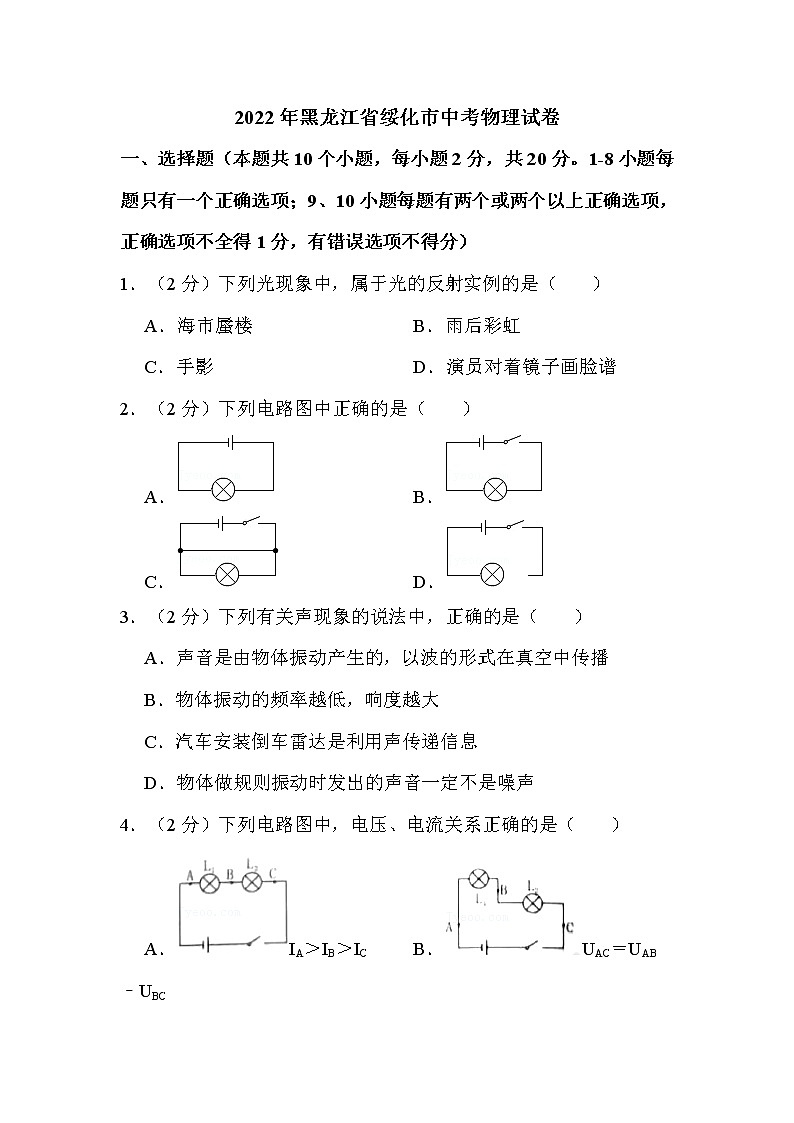

?2022年黑龍江省綏化市中考物理試卷
一、選擇題（本題共10個小題，每小題2分，共20分。1-8小題每題只有一個正確選項；9、10小題每題有兩個或兩個以上正確選項，正確選項不全得1分，有錯誤選項不得分）
1．（2分）下列光現象中，屬于光的反射實例的是（　?。?br /> A．海市蜃樓 B．雨后彩虹
C．手影 D．演員對著鏡子畫臉譜
2．（2分）下列電路圖中正確的是（　　）
A． B．
C． D．
3．（2分）下列有關聲現象的說法中，正確的是（　　）
A．聲音是由物體振動產生的，以波的形式在真空中傳播
B．物體振動的頻率越低，響度越大
C．汽車安裝倒車?yán)走_(dá)是利用聲傳遞信息
D．物體做規則振動時發出的聲音一定不是噪聲
4．（2分）下列電路圖中，電壓、電流關系正確的是（　　）
A．IA＞IB＞IC B．UAC＝UAB﹣UBC
C．IA＝IB+IC D．UAB＝UCD+UEF

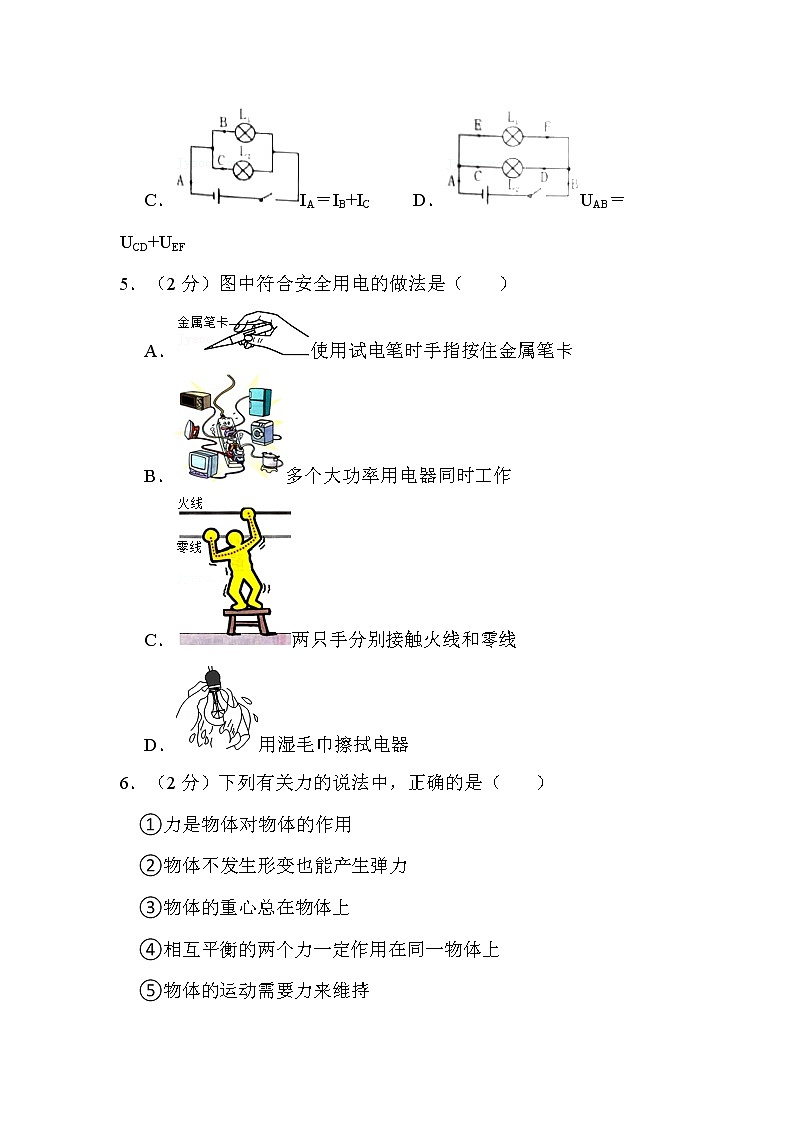

5．（2分）圖中符合安全用電的做法是（　?。?br /> A．使用試電筆時手指按住金屬筆卡
B．多個大功率用電器同時工作
C．兩只手分別接觸火線和零線
D．用濕毛巾擦拭電器
6．（2分）下列有關力的說法中，正確的是（　?。?br /> ①力是物體對物體的作用
②物體不發生形變也能產生彈力
③物體的重心總在物體上
④相互平衡的兩個力一定作用在同一物體上
⑤物體的運動需要力來維持
⑥摩擦力可以為物體的運動提供動力
A．①②③ B．①④⑤ C．②⑤⑥ D．①④⑥

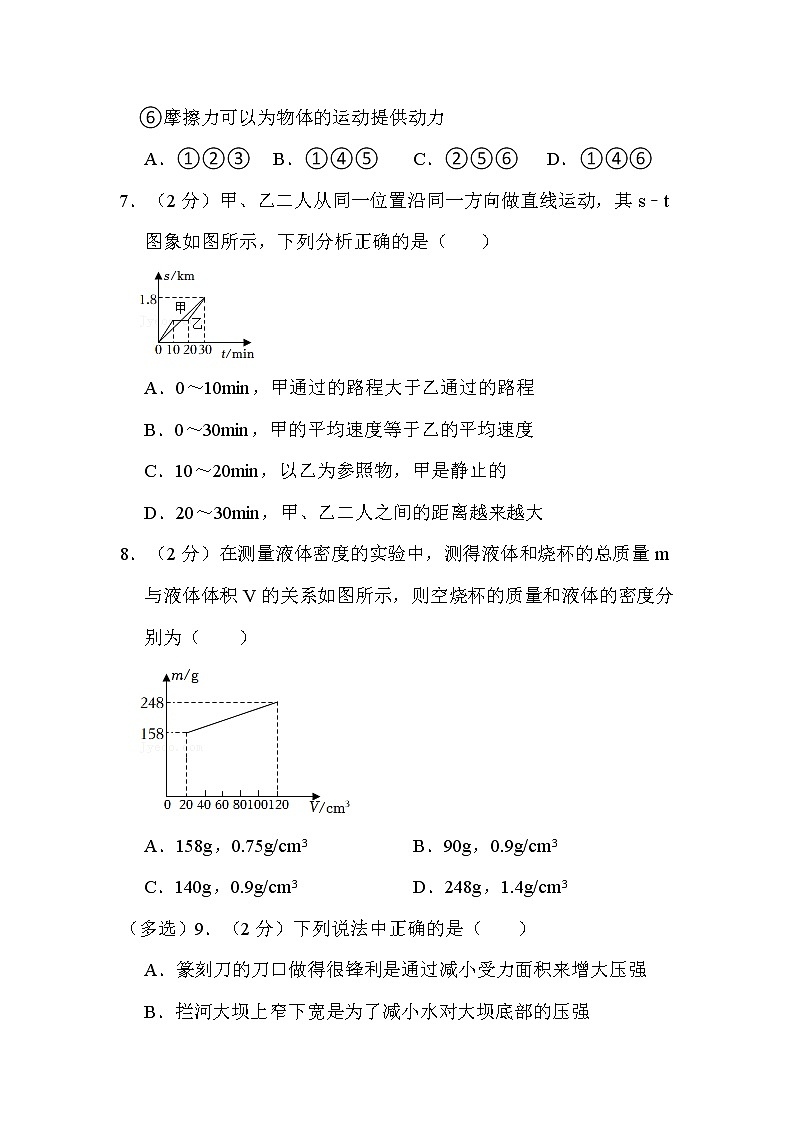

7．（2分）甲、乙二人從同一位置沿同一方向做直線運動，其s﹣t圖象如圖所示，下列分析正確的是（　?。?br />
A．0～10min，甲通過的路程大于乙通過的路程
B．0～30min，甲的平均速度等于乙的平均速度
C．10～20min，以乙為參照物，甲是靜止的
D．20～30min，甲、乙二人之間的距離越來越大
8．（2分）在測量液體密度的實驗中，測得液體和燒杯的總質量m與液體體積V的關系如圖所示，則空燒杯的質量和液體的密度分別為（　?。?br />
A．158g，0.75g/cm3 B．90g，0.9g/cm3
C．140g，0.9g/cm3 D．248g，1.4g/cm3
（多選）9．（2分）下列說法中正確的是（　?。?br /> A．篆刻刀的刀口做得很鋒利是通過減小受力面積來增大壓強
B．?dāng)r河大壩上窄下寬是為了減小水對大壩底部的壓強
C．從山下到山上的過程中，大氣壓是逐漸減小的
D．當列車駛過時，列車周圍的空氣流速增大，壓強增大
（多選）10．（2分）圖甲是探究歐姆定律的實驗電路，電源電壓恒定，R1是滑動變阻器，R2是定值電阻；圖乙中的a、b分別是將滑動變阻器R1的滑片從最左端移動到最右端的過程中，電流表A的示數隨兩電壓表V1、V2的示數變化關系圖象。下列說法中正確的是（　　）

A．圖線a是電流表A的示數隨電壓表V1的示數變化關系圖象
B．當電壓表V1、V2的示數相等時，滑片在滑動變阻器的中點位置
C．電源電壓是6V
D．定值電阻阻值是10Ω
二、填空題（本題共8個小題，每空1分，共16分）
11．（2分）2022年6月5日神舟十四號載人飛船與天宮空間站對接成功，神舟十四號靠接收和發射 　 　與地面聯系；空間站利用的太陽能是 　 　能源（選填“可再生”或“不可再生”）。
12．（2分）某次實驗中各光學元件在如圖所示位置光屏上得到清晰倒立 　 　的實像（選填“放大”“縮小”或“等大”），生活中的 　 　就是根據這個原理制成的（選填“照相機”“投影儀”或“放大鏡”）。

13．（2分）如圖所示是汽油機的 　 　沖程，在此沖程中汽缸內氣體的內能 　 ?。ㄟx填“增大”“不變”或“減小”）。

14．（2分）將a、b、c三個輕質小球懸掛起來，相互作用情況如圖所示，已知a帶正電，則c的具體帶電情況是 　 ?。挥妹つΣ吝^(guò)的橡膠棒靠近a球，二者將互相 　 ?。ㄟx填“吸引”或“排斥”）。

15．（2分）如圖所示的通電螺線管N極在 　 　端（選填“A”或“B”）。發電機是利用 　 　的原理發電的。
16．（2分）某飲水機額定加熱功率為500W，水箱容積為1L，在額定電壓下將滿箱水從75℃加熱到95℃，用時210s，則水箱中的水吸收的熱量是 　 　J，該飲水機的效率是 　 　。
17．（2分）如圖所示，電源電壓不變，滑動變阻器的最大阻值為R，R1、R2為定值電阻，已知
R：R1：R2＝1：1：2，當滑片P移動到a端時，閉合開關S1、S2，通過R1與R2的電流之比是 　 ??；當滑片P移動到b端時，只閉合開關S2，通電1min，R與R2產生的熱量之比是 　 　。

18．（2分）如圖所示，一個底面積為800cm2的薄壁圓柱形容器中裝有某種液體，將一邊長為10cm的正方體木塊輕放入該容器中，木塊靜止時露出液面的高度為2cm，液體對容器底部的壓強變化了80Pa。則該木塊底部受到的液體壓強為 　 　Pa，木塊受到的浮力為　 　N。

三、作圖與實驗探究題（本題共7個小題，共30分）
19．（1分）畫出圖中折射光線的入射光線。

20．（1分）請用筆畫線表示導線，將電燈和開關接入家庭電路中。

21．（6分）圖甲是用海波和石蠟“探究固體熔化時溫度的變化規律”的實驗裝置。

（1）組裝器材時，應先固定圖甲中的 　 　。（選填“A”“B”或“C”）
（2）開始實驗后，某一時刻溫度計的示數如圖甲所示，溫度為 　 　℃。
（3）根據實驗數據繪制的兩種物質熔化時溫度隨時間變化圖象如圖乙所示，由圖象可知石蠟是 　 　（選填“晶體”或“非晶體”），海波熔化持續了 　 　min。
（4）由實驗可得到晶體熔化特點：　 　。
（5）由實驗可知，晶體的溫度是熔點時，可能處于 　 　態。
A.固
B.液
C.固液共存
22．（6分）“探究影響導體電阻大小的因素”的實驗裝置如圖所示，在實驗中使用四根電阻絲，其材料規格如表所示。
編號
材料
長度/m
橫截面積/mm2
燈泡亮度
A
錳銅合金
0.5
0.8
亮
B
鎳鉻合金
0.5
0.8
較亮
C
鎳鉻合金
0.5
0.4
較暗
D
鎳鉻合金
1.0
0.4
暗
（1）實驗中通過觀察 　 　比較電阻絲電阻的大小。
（2）實驗中采用的研究方法是 　 　和轉換法。
（3）分別將編號為 　 　的電阻絲接入電路進行實驗，可得出結論：導體的電阻大小與導體的材料有關。
（4）分別將編號為B、C的電阻絲接入電路進行實驗，可得出結論：導體的電阻大小與導體的 　 　有關。
（5）分別將編號為C、D的電阻絲接入電路進行實驗，其得到的實驗結論被實際應用到了 　 　的工作原理中。
A.電壓表
B.電流表
C.滑動變阻器
（6）實驗過程中某小組同學更換電阻絲后發現小燈泡亮度變化不明顯，可用 　 　代替小燈泡完成實驗。

23．（5分）為了探究動能大小的影響因素，利用斜面、鋼球、木塊等器材在同一水平面上開展了如圖所示的探究活動。
（1）該實驗中所探究物體的動能是指 　 　的動能。（選填“鋼球”或“木塊”）

（2）由甲、乙兩圖可知，當物體質量相同時，速度越大，動能越大。
（3）如甲、丙兩圖所示，讓不同質量的鋼球從同一斜面的 　 　由靜止?jié)L下，目的是 　 　，可得出結論：　 　。
（4）若斜面下方水平面光滑，本實驗 　 　達到實驗?zāi)康摹＃ㄟx填“能”或“不能”）
24．（5分）如圖為“探究杠桿的平衡條件”的實驗，使用的鉤碼規格相同。

（1）掛鉤碼前杠桿靜止在如圖甲所示位置，此時杠桿處于 　 　狀態。（選填“平衡”或“不平衡”）
（2）為了使圖甲中的杠桿在水平位置平衡，可以將右側平衡螺母向 　 　調節。（選填“左”或“右”）
（3）實驗時，在已調平的杠桿兩側分別掛上不同數量的鉤碼，調節鉤碼位置，使其在水平位置重新平衡。使杠桿在水平位置平衡的目的是 　 　。收集實驗數據如表所示，經分析可得出杠桿的平衡條件：　 　。
次數
動力F1/N
動力臂l1/cm
阻力F2/N
阻力臂l2/cm
1
1.0
15.0
1.5
10.0
2
1.0
20.0
4.0
5.0
3
2.0
15.0
3.0
10.0
（4）為了進一步驗證實驗結論，又做了圖乙所示的實驗，現將彈簧測力計從a位置移動到b位置，在此過程中杠桿始終在水平位置平衡，彈簧測力計示數將 　 　。（選填“變大”“不變”或“變小”）
25．（6分）在“測量小燈泡的額定功率”實驗中，小燈泡上標有“2.5V”字樣。

（1）實驗原理是 　 　。
（2）圖甲中有一根導線多余導致電路錯誤，請?jiān)谶@根導線上打“×”
（3）改正電路錯誤后，在閉合開關前，應將圖甲中滑動變阻器的滑片調至 　 　端。（選填“A”或“B”）
（4）閉合開關，發現小燈泡不亮，但電流表有示數。接下來應進行的操作是 　 　。
A.更換小燈泡
B.檢查電路是否斷路
C.移動滑動變阻器滑片，觀察小燈泡是否發光
（5）當小燈泡正常發光時，電流表示數如圖乙所示，小燈泡的額定功率為 　 　W。
（6）小華用如圖丙所示的電路也完成了該實驗。電源電壓不變，R1和R2為滑動變阻器，R2的最大阻值為R0。實驗步驟如下：
①只閉合開關S、S1，調節R2，使電壓表的示數為U額；
②只閉合開關S、S2，調節R1，使電壓表的示數仍為U額；
③接著將R2的滑片P調至最左端，記下電壓表的示數U1；再將R2的滑片P調至最右端，記下電壓表示數為U2，則小燈泡額定功率的表達式P額＝　 　。（用U額、R0、U1、U2表示）
四、綜合應用題（本題共2個小題，25題7分，26題7分，共14分）
26．（7分）如圖甲所示，有一底面積為0.01m2，質量為3kg的正方體物塊，在拉力F的作用下在水平面上做直線運動。拉力隨時間變化、速度隨時間變化圖象分別如圖乙、丙所示，已知物塊在2～4s的運動距離為2m。求：
（1）物塊靜止時對水平面的壓強；
（2）在2～4s物塊受到的摩擦力；
（3）在前6s內，拉力F做的功。

27．（7分）如圖甲所示的電路，電源電壓可調，R為標有“1A”字樣的滑動變阻器，a、c為其兩個端點，電流表量程為0～3A，電壓表量程為0～15V，L1、L2是額定電壓均為6V的小燈泡，其電流與電壓的關系如圖乙所示。求：
（1）L1正常發光時的電阻；
（2）閉合開關S，斷開S1、S2，在不損壞電路的情況下，使其中一盞燈正常發光，電壓表示數是多少？
（3）閉合開關S、S2，斷開S1，將電源電壓調至14V，當滑動變阻器滑片P在b點時，小燈泡正常發光，此時Rab：Rbc＝1：2，則滑動變阻器的最大阻值是多少歐姆？
（4）若不限制電路中各開關的狀態，滑動變阻器滑片P的移動范圍為中點位置至最大阻值處；現移動滑片P的同時調節電源電壓，使電路中有小燈泡正常發光，其它各元件均安全，每種電路對應的總功率變化范圍。
2022年黑龍江省綏化市中考物理試卷
參考答案與試題解析
一、選擇題（本題共10個小題，每小題2分，共20分。1-8小題每題只有一個正確選項；9、10小題每題有兩個或兩個以上正確選項，正確選項不全得1分，有錯誤選項不得分）
1．（2分）下列光現象中，屬于光的反射實例的是（　?。?br /> A．海市蜃樓 B．雨后彩虹
C．手影 D．演員對著鏡子畫臉譜
【解答】解：A、海市蜃樓是光在不均勻的空氣中傳播時發生折射形成的，故A不符合題意；
B、雨后天邊出現的彩虹，這是太陽光通過懸浮在空氣中細小的水珠折射而成的，白光經水珠折射以后，分成各種彩色光，這是光的色散現象，故B不符合題意；
C、手影游戲中影子是因?yàn)槭謸踝×搜刂本€傳播的光，屬于光的直線傳播現象，故C不符合題意；
D、演員對著鏡子畫臉譜屬于平面鏡成像，是由于光的反射形成的，故D符合題意。
故選：D。
2．（2分）下列電路圖中正確的是（　?。?br /> A． B．
C． D．
【解答】解：A、電路缺少開關，為不完整電路，故A錯誤；
B、包括電源、開關、導線和用電器四部分，為完整的電路，故B正確；
C、閉合開關，會形成短路，故C錯誤；
D、電燈沒有接入電路，故D錯誤。
故選：B。
3．（2分）下列有關聲現象的說法中，正確的是（　　）
A．聲音是由物體振動產生的，以波的形式在真空中傳播
B．物體振動的頻率越低，響度越大
C．汽車安裝倒車?yán)走_(dá)是利用聲傳遞信息
D．物體做規則振動時發出的聲音一定不是噪聲
【解答】解：A、聲音是由振動產生的，以波的形式在介質中傳播，真空不能傳聲，故A錯誤；
B、物體振動的頻率越低，音調越低，故B錯誤；
C、汽車安裝倒車?yán)走_(dá)是利用聲傳遞信息，故C正確；
D、發聲體做有規則振動時發出的聲音如果影響人們的工作、學習、休息或?qū)θ藗円?tīng)的聲音起干擾作用也會成為噪聲，故D錯誤。
故選：C。
4．（2分）下列電路圖中，電壓、電流關系正確的是（　　）
A．IA＞IB＞IC B．UAC＝UAB﹣UBC
C．IA＝IB+IC D．UAB＝UCD+UEF
【解答】解：
A、由圖知，L1和L2串聯，串聯電路中各處的電流相等，IA＝IB＝IC，故A不正確；
B、由圖知，L1和L2串聯，串聯電路中總電壓等于各串聯電壓之和，UAC＝UAB+UBC，故B不正確；
C、由圖知，L1和L2并聯，并聯電路中總電流等于各支路之和，IA＝IB+IC，故C正確；
D、由圖知，L1和L2并聯，并聯電路中總電壓等于各支路電壓，UAB＝UCD+UEF，故D不正確；
故選：C。
5．（2分）圖中符合安全用電的做法是（　?。?br /> A．使用試電筆時手指按住金屬筆卡
B．多個大功率用電器同時工作
C．兩只手分別接觸火線和零線
D．用濕毛巾擦拭電器
【解答】解：
A、據測電筆的使用可知，使用試電筆時，手一定要接觸到筆尾金屬體，故A符合安全用電的原則；
B、多個大功率用電器同時使用一個插座，會使干路中的電流過大，故B不符合安全用電原則；
C、當人體直接接觸火線并形成電流通路的時候，就會有電流流過人體，從而造成觸電，故C不符合安全用電原則；
D、用濕毛巾擦拭用電器，因生活用水是導體，容易造成觸電事故，因此不能用濕市擦拭與電源連通的用電器，故D不符合安全用電原則；
故選：A。
6．（2分）下列有關力的說法中，正確的是（　?。?br /> ①力是物體對物體的作用
②物體不發生形變也能產生彈力
③物體的重心總在物體上
④相互平衡的兩個力一定作用在同一物體上
⑤物體的運動需要力來維持
⑥摩擦力可以為物體的運動提供動力
A．①②③ B．①④⑤ C．②⑤⑥ D．①④⑥
【解答】解：
（1）力是物體對物體的作用，施力物體與受力物體一定同時存在，故①正確；
（2）彈力是物體由于發生彈性形變而產生的力，則不發生彈性形變不產生彈力，故②不正確；
（3）形狀規則、質地均勻的物體，它的重心在它的幾何中心上，但物體的重心不一定在物體上，故③不正確；
（4）二力平衡的條件：大小相等、方向相反、在同一直線上、作用于同一物體上，故④正確；
（5）物體的運動是需要力來改變，而不是需要力來維持，故⑤不正確；
（6）摩擦力的方向總是與物體相對運動的方向相反，摩擦力的方向可以為物體的運動提供動力，故⑥正確；
故選：D。
7．（2分）甲、乙二人從同一位置沿同一方向做直線運動，其s﹣t圖象如圖所示，下列分析正確的是（　?。?br />
A．0～10min，甲通過的路程大于乙通過的路程
B．0～30min，甲的平均速度等于乙的平均速度
C．10～20min，以乙為參照物，甲是靜止的
D．20～30min，甲、乙二人之間的距離越來越大
【解答】解：A、由圖可知，第10min時，甲的路程小于乙的路程，故A錯誤。
B、由圖可知0～30min，甲、乙的路程和時間都相等，根據，則他們的平均速度相等，故B正確。
C、由圖可知10～20min，甲做勻速直線運動，乙的路程不變，處于靜止?fàn)顟B(tài)，甲、乙之間的位置不斷發生變化，因此以乙為參照物，甲是運動，故C錯誤。
D、由圖可知20～30min，甲、乙都做勻速直線運動，開始甲在乙的前邊，第30min時甲、乙相遇，說明甲、乙二人之間的距離越來越小，故D錯誤。
故選：B。
8．（2分）在測量液體密度的實驗中，測得液體和燒杯的總質量m與液體體積V的關系如圖所示，則空燒杯的質量和液體的密度分別為（　?。?br />
A．158g，0.75g/cm3 B．90g，0.9g/cm3
C．140g，0.9g/cm3 D．248g，1.4g/cm3
【解答】解：設空燒杯的質量為m杯，液體的密度為ρ，由可得變形式m＝ρV，
讀圖可知，當液體體積為V1＝20cm3時，液體和杯的總質量m總1＝m1+m杯＝158g
可得：ρ×20cm3+m杯＝158g﹣﹣﹣①
當液體體積為V2＝120cm3時，液體和杯的總質量m總2＝m2+m杯＝248g
可得：ρ×120cm3+m杯＝248g﹣﹣﹣②
②﹣①得液體的密度：
ρ＝0.9g/cm3＝0.9×103kg/m3。
代入①得：
m杯＝140g。
故選：C。
（多選）9．（2分）下列說法中正確的是（　?。?br /> A．篆刻刀的刀口做得很鋒利是通過減小受力面積來增大壓強
B．?dāng)r河大壩上窄下寬是為了減小水對大壩底部的壓強
C．從山下到山上的過程中，大氣壓是逐漸減小的
D．當列車駛過時，列車周圍的空氣流速增大，壓強增大
【解答】解：A、篆刻刀的刀口做得很鋒利，是在壓力一定時，通過減小受力面積增大壓強，故A正確；
B、液體壓強隨深度的增大而增大，攔河大壩下面修得很寬是為了能承受更大的壓強，但不是減小水對大壩底部的壓強，故B錯誤；
C、根據大氣壓與海拔高度的關系：海拔越高，大氣壓越低。所以從山下到山上的過程中，大氣壓是逐漸減小的，故C正確；
D、當列車駛過時，列車周圍的空氣流速增大，壓強減小，故D錯誤。
故選：AC。
（多選）10．（2分）圖甲是探究歐姆定律的實驗電路，電源電壓恒定，R1是滑動變阻器，R2是定值電阻；圖乙中的a、b分別是將滑動變阻器R1的滑片從最左端移動到最右端的過程中，電流表A的示數隨兩電壓表V1、V2的示數變化關系圖象。下列說法中正確的是（　　）

A．圖線a是電流表A的示數隨電壓表V1的示數變化關系圖象
B．當電壓表V1、V2的示數相等時，滑片在滑動變阻器的中點位置
C．電源電壓是6V
D．定值電阻阻值是10Ω
【解答】解：（1）閉合開關，兩電阻串聯接入電路，電流表測通過電路的電流，電壓表V1測R1兩端的電壓，電壓表V2測R2兩端的電壓，
將滑動變阻器R1的滑片從最左端移動到最右端的過程中，滑動變阻器接入電路的電阻變小，串聯電路總電阻等于各部分電阻之和，所以電路總電阻變小，根據歐姆定律可知通過電路的電流變大，根據U＝IR可知定值電阻兩端的電壓變大，串聯電路總電壓等于各部分電壓之和，所以滑動變阻器兩端的電壓變小，據此可知圖線a是通過電路的電流隨電壓表V1的示數變化關系圖象，圖線b是通過電路的電流與電壓表V2的示數變化關系圖象，故A正確；
（2）當電壓表V1、V2的示數相等時，由乙圖可知此時通過電路的電流為0.3A，此時兩電壓表示數均為3V，串聯電路總電壓等于各部分電壓之和，則電源電壓：U＝3V+3V＝6V，故C正確；
定值電阻的阻值：R2＝＝＝10Ω，故D正確；
根據歐姆定律可知此時滑動變阻器接入電路的電阻等于定值電阻的阻值，都為10Ω，
（3）由圖乙可知通過電路的電流最小為0.1A，根據串聯電路電阻規律結合歐姆定律可得此時滑動變阻器接入電路的電阻最大，
根據歐姆定律可得此時定值電阻兩端的電壓：U2＝I′R2＝0.1A×10Ω＝1V，
此時滑動變阻器兩端的電壓：U2＝U﹣U2＝6V﹣1V＝5V，
則滑動變阻器的最大阻值：R1＝＝＝50Ω，據此可判斷當電壓表V1、V2的示數相等時，滑片不在滑動變阻器的中點位置，故B錯誤。
故選：ACD。
二、填空題（本題共8個小題，每空1分，共16分）
11．（2分）2022年6月5日神舟十四號載人飛船與天宮空間站對接成功，神舟十四號靠接收和發射 　電磁波　與地面聯系；空間站利用的太陽能是 　可再生　能源（選填“可再生”或“不可再生”）。
【解答】解：神舟十四號靠接收和發射電磁波與地面聯系；空間站利用的太陽能是可再生能源。
故答案為：電磁波；可再生。
12．（2分）某次實驗中各光學元件在如圖所示位置光屏上得到清晰倒立 　放大　的實像（選填“放大”“縮小”或“等大”），生活中的 　投影儀　就是根據這個原理制成的（選填“照相機”“投影儀”或“放大鏡”）。

【解答】解：由圖知，像距大于物距，所以此時在光屏上成倒立放大的實像，投影儀是利用這一原理制成的。
故答案為：放大；投影儀。
13．（2分）如圖所示是汽油機的 　做功　沖程，在此沖程中汽缸內氣體的內能 　減少?。ㄟx填“增大”“不變”或“減小”）。

【解答】解：如圖所示，火花塞有火花，兩個氣閥都關閉，活塞向下運動，故是汽油機的做功沖程；做功沖程中，高溫高壓的燃?xì)馔苿?dòng)活塞向下運動，內能轉化為機械能，內能減少，機械能增大。
故答案為：做功；減少。
14．（2分）將a、b、c三個輕質小球懸掛起來，相互作用情況如圖所示，已知a帶正電，則c的具體帶電情況是 　帶負電或不帶電??；用毛皮摩擦過的橡膠棒靠近a球，二者將互相 　吸引　（選填“吸引”或“排斥”）。

【解答】解：三個小球a、b相互排斥，說明一定帶同種電荷，a帶正電，則b一定帶正電；b、c相互吸引，說明可能帶異種電荷或其中一個不帶電，則c帶負電或不帶電；用毛皮摩擦過的橡膠棒帶負電，故用毛皮摩擦過的橡膠棒去靠近a，二者將相互吸引。
故答案為：帶負電或不帶電；吸引。
15．（2分）如圖所示的通電螺線管N極在 　B　端（選填“A”或“B”）。發電機是利用 　電磁感應　的原理發電的。
【解答】解：用右手握住通電螺線管，四指彎曲方向指向電流方向，大拇指所指的B端為通電螺線管N極，發電機把機械能轉化為電能，是利用電磁感應原理工作的。
故答案為：B；電磁感應。
16．（2分）某飲水機額定加熱功率為500W，水箱容積為1L，在額定電壓下將滿箱水從75℃加熱到95℃，用時210s，則水箱中的水吸收的熱量是 　8.4×104　J，該飲水機的效率是 　80%　。
【解答】解：（1）根據密度公式ρ＝知水的質量為：
m＝ρV＝1.0×103kg/m3×1×10﹣3m3＝1kg；
水吸收的熱量是：
Q吸＝c水m（t﹣t0）＝4.2×103J/（kg?℃）×1kg×（95℃﹣75℃）＝8.4×104J；
（2）根據P＝知飲水機消耗的電能是：
W＝Pt＝500W×210s＝1.05×105J；
飲水機的效率為：
η＝×100%＝×100%＝80%。
故答案為：8.4×104；80%。
17．（2分）如圖所示，電源電壓不變，滑動變阻器的最大阻值為R，R1、R2為定值電阻，已知
R：R1：R2＝1：1：2，當滑片P移動到a端時，閉合開關S1、S2，通過R1與R2的電流之比是 　2：1?。划?dāng)滑片P移動到b端時，只閉合開關S2，通電1min，R與R2產生的熱量之比是 　1：2　。

【解答】解：當滑片P移動到a端時，滑動變阻器接入電路的電阻為0，閉合S1、S2，R1和R2并聯接入電路，并聯電路各支路兩端電壓相等，R1：R2＝1：2，
由歐姆定律I＝可得通過R1與R2的電流之比為：
＝＝＝；
當滑片P移動到b端時，滑動變阻器接入電路最大阻值，只閉合S2，R和R2串聯接入電路，通過兩電阻的電流相同，
根據Q＝I2Rt知通電1min，R與R2產生的熱量之比為：
＝＝＝。
故答案為：2：1；1：2。
18．（2分）如圖所示，一個底面積為800cm2的薄壁圓柱形容器中裝有某種液體，將一邊長為10cm的正方體木塊輕放入該容器中，木塊靜止時露出液面的高度為2cm，液體對容器底部的壓強變化了80Pa。則該木塊底部受到的液體壓強為 　640　Pa，木塊受到的浮力為　6.4　N。

【解答】解：木塊排開液體的體積為：
V排＝S木h浸＝（10cm）2×（10cm﹣2cm）＝800cm3＝8×10﹣4m2，
容器中液面升高的高度為：
Δh＝＝＝1cm＝0.01m，
根據p＝ρgh知液體的密度為：
液體的密度為：
ρ液＝＝＝0.8×103kg/m3，
該木塊底部受到的液體壓強為：
p＝ρ液gh浸＝0.8×103kg/m3×10N/kg×（10×10﹣2﹣2×10﹣2m）＝640Pa；
木塊受到的浮力為：
F?。溅岩篻V排＝0.8×103kg/m3×10N/kg×8×10﹣4m2＝6.4N。
故答案為：640；6.4。
三、作圖與實驗探究題（本題共7個小題，共30分）
19．（1分）畫出圖中折射光線的入射光線。

【解答】解：根據平行于主光軸的光線經凸透鏡折射后將過焦點，作出入射光線，如圖所示：

20．（1分）請用筆畫線表示導線，將電燈和開關接入家庭電路中。

【解答】解：燈泡的接法：火線先進入開關，再進入燈泡頂端的金屬點，零線直接接入燈泡的上端，這樣在斷開開關時能切斷火線，接觸燈泡不會發生觸電事故，如圖所示：

21．（6分）圖甲是用海波和石蠟“探究固體熔化時溫度的變化規律”的實驗裝置。

（1）組裝器材時，應先固定圖甲中的 　C　。（選填“A”“B”或“C”）
（2）開始實驗后，某一時刻溫度計的示數如圖甲所示，溫度為 　38　℃。
（3）根據實驗數據繪制的兩種物質熔化時溫度隨時間變化圖象如圖乙所示，由圖象可知石蠟是 　非晶體?。ㄟx填“晶體”或“非晶體”），海波熔化持續了 　6　min。
（4）由實驗可得到晶體熔化特點：　繼續吸熱，溫度不變　。
（5）由實驗可知，晶體的溫度是熔點時，可能處于 　ABC　態。
A.固
B.液
C.固液共存
【解答】解：（1）由于要用酒精燈的外焰加熱，所以需先根據酒精燈固定C的高度；
（2）溫度計的分度值是1℃，所以其溫度為38℃；
（3）由乙圖可知，石蠟在熔化過程中溫度不斷升高，故石蠟是非晶體；
海波熔化過程持續了6min；
（4）由實驗可得到晶體熔化特點是繼續吸熱，溫度不變。
（5）同種晶體的熔點等于凝固點，晶體在熔點或凝固點時，物質可能是固態，可能是液態，可能是固液共存，故選：ABC。
故答案為：（1）C；（2）38；（3）非晶體；6；（4）繼續吸熱，溫度不變；（5）ABC。
22．（6分）“探究影響導體電阻大小的因素”的實驗裝置如圖所示，在實驗中使用四根電阻絲，其材料規格如表所示。
編號
材料
長度/m
橫截面積/mm2
燈泡亮度
A
錳銅合金
0.5
0.8
亮
B
鎳鉻合金
0.5
0.8
較亮
C
鎳鉻合金
0.5
0.4
較暗
D
鎳鉻合金
1.0
0.4
暗
（1）實驗中通過觀察 　小燈泡的亮度　比較電阻絲電阻的大小。
（2）實驗中采用的研究方法是 　控制變量法　和轉換法。
（3）分別將編號為 　A、B　的電阻絲接入電路進行實驗，可得出結論：導體的電阻大小與導體的材料有關。
（4）分別將編號為B、C的電阻絲接入電路進行實驗，可得出結論：導體的電阻大小與導體的 　橫截面積　有關。
（5）分別將編號為C、D的電阻絲接入電路進行實驗，其得到的實驗結論被實際應用到了 　C　的工作原理中。
A.電壓表
B.電流表
C.滑動變阻器
（6）實驗過程中某小組同學更換電阻絲后發現小燈泡亮度變化不明顯，可用 　電流表　代替小燈泡完成實驗。

【解答】解：（1）將不同的電阻絲接入電路，電流大小不同，燈泡亮度不同，因此實驗中是通過觀察燈泡亮度來比較電阻大小的，這種研究問題的方法叫做轉換法；
（2）影響導體電阻大小的因素：導體的材料、長度和橫截面積，在研究電阻與其中某個因素的關系時，要采用控制變量法的思想，所以本實驗采用的研究方法是控制變量法和轉換法；
（3）要探究導體的電阻與導體材料的關系，應控制長度和橫截面積相同，而材料不同，因此應將編號為A、B的電阻絲接入電路進行實驗；
（4）如果選用編號為B、C兩根電阻絲進行實驗，即此時的長度和材料相同，但橫截面積不同，故是為了驗證導體的電阻與橫截面積的關系；
（5）如果選用編號為C、D兩根電阻絲進行實驗，即此時的材料和橫截面積相同，但長度不同，從而得出結論：在材料和橫截面積相同，導體長度越長，電阻越大，該結論被實際應用到了滑動變阻器的工作原理中，故選：C；
（6）發現小燈泡的亮度變化不明顯，則電路的電流變化較??；由于電流表能精確測量電流的大小，所以可在電路中串聯一個電流表代替小燈泡完成實驗。
故答案為：（1）小燈泡的亮度；（2）控制變量法；（3）A、B；（4）橫截面積；（5）C；（6）電流表。
23．（5分）為了探究動能大小的影響因素，利用斜面、鋼球、木塊等器材在同一水平面上開展了如圖所示的探究活動。
（1）該實驗中所探究物體的動能是指 　鋼球　的動能。（選填“鋼球”或“木塊”）

（2）由甲、乙兩圖可知，當物體質量相同時，速度越大，動能越大。
（3）如甲、丙兩圖所示，讓不同質量的鋼球從同一斜面的 　同一高度　由靜止?jié)L下，目的是 　使鋼球運動到水平面時速度相同　，可得出結論：　當物體速度相同時，質量越大，動能越大　。
（4）若斜面下方水平面光滑，本實驗 　不能　達到實驗?zāi)康?。（選填“能”或“不能”）
【解答】解：（1）該實驗研究的主體是鋼球，研究的是鋼球動能的大小與速度和質量的關系；
（2）由甲、乙兩圖可知，當物體質量相同時，速度越大，動能越大。
（3）換用質量不同的鋼球從斜面的同一高度由靜止開始滾下，由于高度相同，則到達水平面的速度是相同的，由于質量是不同的，所以探究鋼球的動能大小與物體質量的關系為：當物體速度相同時，質量越大，動能越大；
（4）從斜面上滾下，若水平面絕對光滑，鋼球不受摩擦力作用，鋼球所受合力為0，所以鋼球?qū)⒆鰟蛩僦本€運動，不能達到實驗?zāi)康摹?br /> 故答案為：（1）鋼球；（3）同一高度；使鋼球運動到水平面時速度相同；當物體速度相同時，質量越大，動能越大；（4）不能。
24．（5分）如圖為“探究杠桿的平衡條件”的實驗，使用的鉤碼規格相同。

（1）掛鉤碼前杠桿靜止在如圖甲所示位置，此時杠桿處于 　平衡　狀態。（選填“平衡”或“不平衡”）
（2）為了使圖甲中的杠桿在水平位置平衡，可以將右側平衡螺母向 　右　調節。（選填“左”或“右”）
（3）實驗時，在已調平的杠桿兩側分別掛上不同數量的鉤碼，調節鉤碼位置，使其在水平位置重新平衡。使杠桿在水平位置平衡的目的是 　便于測量力臂　。收集實驗數據如表所示，經分析可得出杠桿的平衡條件：　動力×動力臂＝阻力×阻力臂（F1×l1＝F2×l2）　。
次數
動力F1/N
動力臂l1/cm
阻力F2/N
阻力臂l2/cm
1
1.0
15.0
1.5
10.0
2
1.0
20.0
4.0
5.0
3
2.0
15.0
3.0
10.0
（4）為了進一步驗證實驗結論，又做了圖乙所示的實驗，現將彈簧測力計從a位置移動到b位置，在此過程中杠桿始終在水平位置平衡，彈簧測力計示數將 　變大　。（選填“變大”“不變”或“變小”）
【解答】解：（1）杠桿的平衡狀態是指杠桿處于靜止或勻速轉動狀態，所以圖甲中的杠桿處于平衡狀態；
（2）杠桿左端下沉，應將杠桿重心向右移，所以應將兩端的平衡螺母（左端和右端的均可）向右調節；
（3）測量過程中使杠桿在水平位置平衡后，支點到力的作用點的距離就是力臂，所以使杠桿在水平位置平衡的目的是便于測量力臂；
分析表格中的數據知1.0N×15.0cm＝1.5N×10.0cm，1.0N×20.0cm＝4.0N×5.0cm，2.0N×15.0cm＝3.0N×10.0cm，故可得出杠桿平衡的條件是：動力×動力臂＝阻力×阻力臂（F1×l1＝F2×l2）；
（4）圖乙中，當將彈簧測力計從a位置逆時針移動到b位置，在此過程中杠桿始終在水平位置保持平衡，則拉力F將變大，這是因?yàn)椋?dāng)拉力由垂直變成傾斜時，阻力、阻力臂不變，拉力F力臂變小，相應的力會變大，這樣才能繼續平衡。
故答案為：（1）平衡；（2）右；（2）便于測量力臂；動力×動力臂＝阻力×阻力臂（F1×l1＝F2×l2）；（4）變大。
25．（6分）在“測量小燈泡的額定功率”實驗中，小燈泡上標有“2.5V”字樣。

（1）實驗原理是 　P＝UI　。
（2）圖甲中有一根導線多余導致電路錯誤，請?jiān)谶@根導線上打“×”
（3）改正電路錯誤后，在閉合開關前，應將圖甲中滑動變阻器的滑片調至 　B　端。（選填“A”或“B”）
（4）閉合開關，發現小燈泡不亮，但電流表有示數。接下來應進行的操作是 　C　。
A.更換小燈泡
B.檢查電路是否斷路
C.移動滑動變阻器滑片，觀察小燈泡是否發光
（5）當小燈泡正常發光時，電流表示數如圖乙所示，小燈泡的額定功率為 　0.75　W。
（6）小華用如圖丙所示的電路也完成了該實驗。電源電壓不變，R1和R2為滑動變阻器，R2的最大阻值為R0。實驗步驟如下：
①只閉合開關S、S1，調節R2，使電壓表的示數為U額；
②只閉合開關S、S2，調節R1，使電壓表的示數仍為U額；
③接著將R2的滑片P調至最左端，記下電壓表的示數U1；再將R2的滑片P調至最右端，記下電壓表示數為U2，則小燈泡額定功率的表達式P額＝　　。（用U額、R0、U1、U2表示）
【解答】解：（1）伏安法測小燈泡電功率的原理為：P＝UI；
（2）滑動變阻器應采用“一上一下”的方式串聯則電路中，如圖所示：
；
（3）為了保護電路，閉合開關實驗前，應將滑動變阻器的滑片移到最大阻值處，由圖知，滑片左側電阻絲接入電路，所以滑片應移到阻值最大的B端；
（4）閉合開關，發現小燈泡不亮，但電流表有示數，電路為通路，發現小燈泡不亮，說明電路中的電流過小，接下來應進行的操作是：移動滑動變阻器的滑片，觀察小燈泡是否發光，選C；
（5）圖乙中電流表選用小量程，分度值為0.02A，示數為0.3A，則小燈泡的額定功率是：P額＝U額I額＝2.5V×0.3A＝0.75W；
（6）①只閉合小燈泡所在支路，即閉合S、S1，通過調節滑動變阻器R2使燈泡兩端電壓為額定電壓U額，此時小燈泡正常發光；
②利用等效替代的方法，只閉合R1所在支路，即閉合S、S2，通過調節滑動變阻器R1使R1兩端電壓為小燈泡的額定電壓U額，此時R1＝RL；
③將R2的滑片P調至最左端，記下電壓表的示數為U1；再將R2的滑片P調至最右端，記下電壓表的示數為U2，
在③中，將R2的滑片P調至最左端，R2連入電路中的電阻為0，電壓表的示數為U1即為電源電壓；再將R2的滑片P調至最右端，此時兩變阻器串聯，電壓表的示數為U2，即為R1的電壓，
根據串聯電路電壓的規律和歐姆定律有：＝，解得，R1＝﹣﹣﹣﹣﹣①
小燈泡額定功率的表達式：P額＝＝﹣﹣﹣﹣﹣﹣②，
由①②得：P額＝。
故答案為：（1）P＝UI；（2）如圖所示；（3）B；（4）C；（5）0.75；（6）。
四、綜合應用題（本題共2個小題，25題7分，26題7分，共14分）
26．（7分）如圖甲所示，有一底面積為0.01m2，質量為3kg的正方體物塊，在拉力F的作用下在水平面上做直線運動。拉力隨時間變化、速度隨時間變化圖象分別如圖乙、丙所示，已知物塊在2～4s的運動距離為2m。求：
（1）物塊靜止時對水平面的壓強；
（2）在2～4s物塊受到的摩擦力；
（3）在前6s內，拉力F做的功。

【解答】解：（1）物塊對水平面壓力F壓＝G＝mg＝3kg×10N/kg＝30N
物塊對水平面的壓強p＝＝3×103Pa；
（2）由圖象可知物塊在4～6s做勻速直線運動，摩擦力F摩與拉力F大小相等，即F摩＝F＝6N；
物塊運動過程壓力和接觸面粗糙程度不變，摩擦力不變；
2～4s物塊受到的摩擦力F摩′＝F摩＝6N；
（3）0～2s物塊處于靜止?fàn)顟B(tài)拉力不做功；
已知物塊在2～4s運動的距離s′＝2m；
則2﹣4s拉力F做的功W′＝F′s′＝9N×2m＝18J；
物塊在4～6s內運動的距離s＝vt＝2m/s×2s＝4m；
4～6s拉力F做的功W＝Fs＝6N×4m＝24J；
前6s拉力F做的功W總＝W′+W＝18J+24J＝42J。
答：（1）物塊靜止時對水平面的壓強為3×103Pa；
（2）在2～4s物塊受到的摩擦力為6N；
（3）在前6s內，拉力F做的功為42J。
27．（7分）如圖甲所示的電路，電源電壓可調，R為標有“1A”字樣的滑動變阻器，a、c為其兩個端點，電流表量程為0～3A，電壓表量程為0～15V，L1、L2是額定電壓均為6V的小燈泡，其電流與電壓的關系如圖乙所示。求：
（1）L1正常發光時的電阻；
（2）閉合開關S，斷開S1、S2，在不損壞電路的情況下，使其中一盞燈正常發光，電壓表示數是多少？
（3）閉合開關S、S2，斷開S1，將電源電壓調至14V，當滑動變阻器滑片P在b點時，小燈泡正常發光，此時Rab：Rbc＝1：2，則滑動變阻器的最大阻值是多少歐姆？
（4）若不限制電路中各開關的狀態，滑動變阻器滑片P的移動范圍為中點位置至最大阻值處；現移動滑片P的同時調節電源電壓，使電路中有小燈泡正常發光，其它各元件均安全，每種電路對應的總功率變化范圍。

【解答】解：（1）L1正常發光的電阻R1＝＝＝5Ω；
（2）閉合開關S，斷開S1、S2，L1、L2和R串聯，此時電壓表測兩燈串聯的總電壓，若不損害電路，只能L2正常發光，由圖像乙可知串聯電路電流I＝0.8A；
此時兩燈泡電壓分別為U1＝2V，U2＝6V；
電壓表示數U＝U1+U2＝2V+6V＝8V；
（3）閉合開關S、S2，斷開S1，L1被短路，L2和R串聯，L2正常發光，此時串聯電路電流I＝0.8A；
滑動變阻器兩端的電壓U滑＝U總﹣U＝14V﹣6V＝8V；
滑動變阻器接入阻值Rab＝＝＝10Ω；
滑動變阻器總電阻R＝3Rab＝3×10Ω＝30Ω；
（4）滑動變阻器允許通過的最大電流為1A，由圖像乙可知L1的額定電流是1.2A，大于滑動變阻器的允許通過的最大電流為1A，所以L1不能正常發光，只能讓L2正常發光；
此情況對于兩種電路。
電路1：閉合開關S，斷開S1、S2，L1、L2和R串聯，若不損害電路，只能L2正常發光，由圖像乙可知串聯電路電流I＝0.8A；
此時兩燈泡電壓分別為U1＝2V，U2＝6V；
此時L1的電阻R′1＝＝＝2.5Ω；L2的電阻R′2＝＝＝7.5Ω；
最小功率P小＝I2（R′1+R′2+）＝（0.8）2（2.5Ω+7.5Ω+15Ω）＝16W；
最大功率P大＝I2（R′1+R′2+R）＝（0.8）2（2.5Ω+7.5Ω+30Ω）＝25.6W；
總功率范圍16W～25.6W；
電路2：閉合開關S、S2，斷開S1，L1被短路，L2和R串聯，L2正常發光，此時串聯電路電流I＝0.8A；
最小功率P?。絀2（R′1+）＝（0.8）2（7.5Ω+15Ω）＝14.4W；
最大功率P大＝I2（R′1+R）＝（0.8）2（7.5Ω+30Ω）＝24W；
總功率范圍14.4W～24W。
答：（1）L1正常發光時的電阻是5Ω；
（2）閉合開關S，斷開S1、S2，在不損壞電路的情況下，使其中一盞燈正常發光，電壓表示數是8V；
（3）閉合開關S、S2，斷開S1，將電源電壓調至14V，當滑動變阻器滑片P在b點時，小燈泡正常發光，此時Rab：Rbc＝1：2，則滑動變阻器的最大阻值是30Ω；
（4）電路1：閉合開關S，斷開S1、S2，L1、L2和R串聯，總功率范圍16W～25.6W；
電路2：閉合開關S、S2，斷開S1，總功率范圍14.4W～24W。
