2022年河南省商丘市睢陽區中考物理二模試卷(含答案解析)

這是一份2022年河南省商丘市睢陽區中考物理二模試卷(含答案解析)，共18頁。

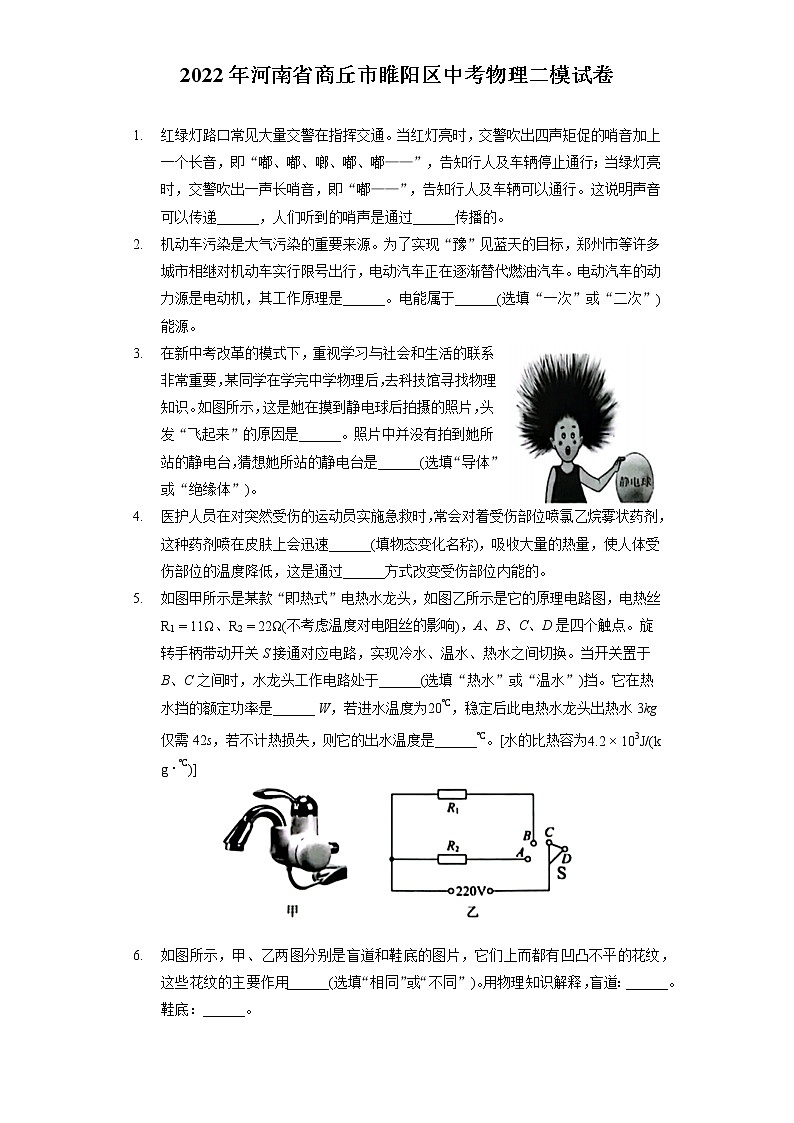

2022年河南省商丘市睢陽區中考物理二模試卷 紅綠燈路口常見大量交警在指揮交通。當紅燈亮?xí)r，交警吹出四聲矩促的哨音加上一個長音，即“嘟、嘟、啷、嘟、嘟——”，告知行人及車輛停止通行；當綠燈亮?xí)r，交警吹出一聲長哨音，即“嘟——”，告知行人及車輛可以通行。這說明聲音可以傳遞______，人們聽到的哨聲是通過______傳播的。機動車污染是大氣污染的重要來源。為了實現“豫”見藍天的目標，鄭州市等許多城市相繼對機動車實行限號出行，電動汽車正在逐漸替代燃油汽車。電動汽車的動力源是電動機，其工作原理是______。電能屬于______選填“一次”或“二次”能源。在新中考改革的模式下，重視學習與社會和生活的聯系非常重要，某同學在學完中學物理后，去科技館尋找物理知識。如圖所示，這是她在摸到靜電球后拍攝的照片，頭發“飛起來”的原因是______。照片中并沒有拍到她所站的靜電臺，猜想她所站的靜電臺是______選填“導體”或“絕緣體”。醫護人員在對突然受傷的運動員實施急救時，常會對著受傷部位噴氯乙烷霧狀藥劑，這種藥劑噴在皮膚上會迅速______填物態變化名稱，吸收大量的熱量，使人體受傷部位的溫度降低，這是通過______方式改變受傷部位內能的。如圖甲所示是某款“即熱式”電熱水龍頭，如圖乙所示是它的原理電路圖，電熱絲、不考慮溫度對電阻絲的影響，A、B、C、D是四個觸點。旋轉手柄帶動開關S接通對應電路，實現冷水、溫水、熱水之間切換。當開關置于B、C之間時，水龍頭工作電路處于______選填“熱水”或“溫水”擋。它在熱水擋的額定功率是______ W，若進水溫度為，穩定后此電熱水龍頭出熱水3kg僅需42s，若不計熱損失，則它的出水溫度是______。[水的比熱容為

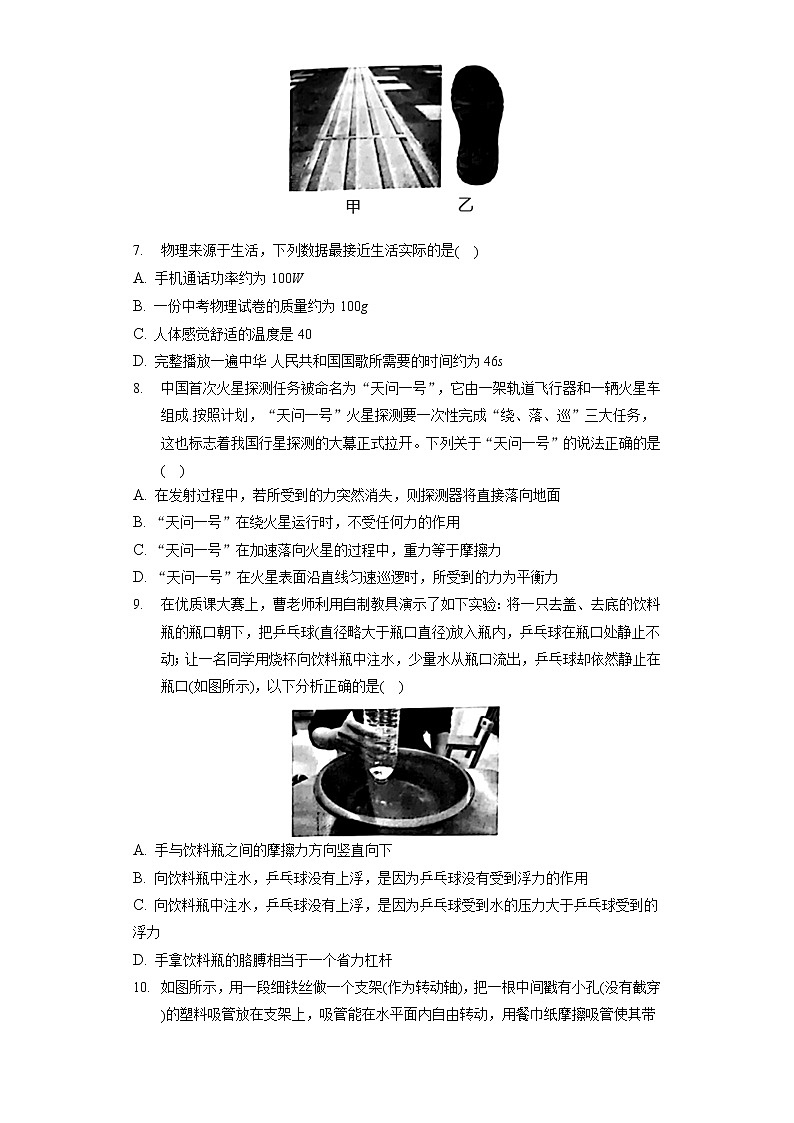

如圖所示，甲、乙兩圖分別是盲道和鞋底的圖片，它們上而都有凹凸不平的花紋，這些花紋的主要作用______選填“相同”或“不同”。用物理知識解釋，盲道：______。鞋底：______。
物理來源于生活，下列數據最接近生活實際的是A. 手機通話功率約為100W
B. 一份中考物理試卷的質量約為100g
C. 人體感覺舒適的溫度是40
D. 完整播放一遍中華 人民共和國國歌所需要的時間約為46s中國首次火星探測任務被命名為“天問一號”，它由一架軌道飛行器和一輛火星車組成.按照計劃，“天問一號”火星探測要一次性完成“繞、落、巡”三大任務，這也標志著我國行星探測的大幕正式拉開。下列關于“天問一號”的說法正確的是A. 在發射過程中，若所受到的力突然消失，則探測器將直接落向地面
B. “天問一號”在繞火星運行時，不受任何力的作用
C. “天問一號”在加速落向火星的過程中，重力等于摩擦力
D. “天問一號”在火星表面沿直線勻速巡邏時，所受到的力為平衡力在優質課大賽上，曹老師利用自制教具演示了如下實驗：將一只去蓋、去底的飲料瓶的瓶口朝下，把乒乓球直徑略大于瓶口直徑放入瓶內，乒乓球在瓶口處靜止不動；讓一名同學用燒杯向飲料瓶中注水，少量水從瓶口流出，乒乓球卻依然靜止在瓶口如圖所示，以下分析正確的是
A. 手與飲料瓶之間的摩擦力方向豎直向下
B. 向飲料瓶中注水，乒乓球沒有上浮，是因為乒乓球沒有受到浮力的作用
C. 向飲料瓶中注水，乒乓球沒有上浮，是因為乒乓球受到水的壓力大于乒乓球受到的浮力

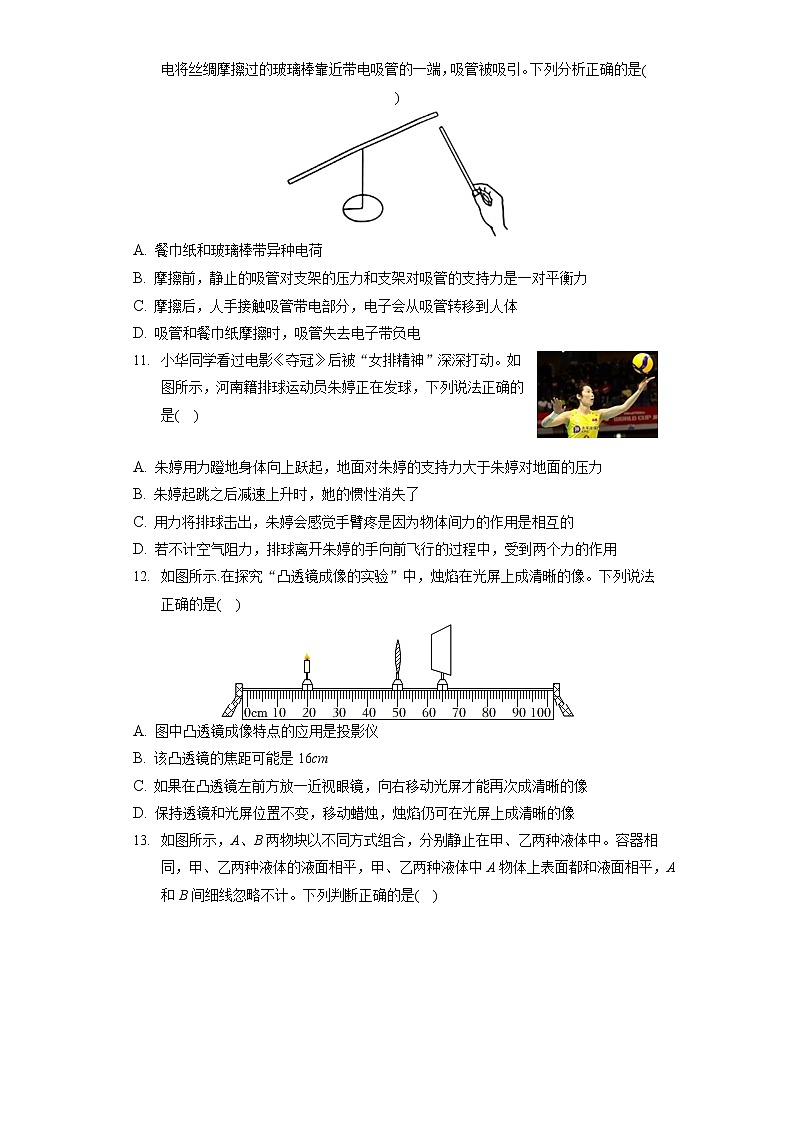

D. 手拿飲料瓶的胳膊相當于一個省力杠桿如圖所示，用一段細鐵絲做一個支架作為轉動軸，把一根中間戳有小孔沒有截穿的塑料吸管放在支架上，吸管能在水平面內自由轉動，用餐巾紙摩擦吸管使其帶電將絲綢摩擦過的玻璃棒靠近帶電吸管的一端，吸管被吸引。下列分析正確的是
A. 餐巾紙和玻璃棒帶異種電荷
B. 摩擦前，靜止的吸管對支架的壓力和支架對吸管的支持力是一對平衡力
C. 摩擦后，人手接觸吸管帶電部分，電子會從吸管轉移到人體
D. 吸管和餐巾紙摩擦?xí)r，吸管失去電子帶負電小華同學看過電影《奪冠》后被“女排精神”深深打動。如圖所示，河南籍排球運動員朱婷正在發球，下列說法正確的是
 A. 朱婷用力蹬地身體向上躍起，地面對朱婷的支持力大于朱婷對地面的壓力
B. 朱婷起跳之后減速上升時，她的慣性消失了
C. 用力將排球擊出，朱婷會感覺手臂疼是因為物體間力的作用是相互的
D. 若不計空氣阻力，排球離開朱婷的手向前飛行的過程中，受到兩個力的作用如圖所示.在探究“凸透鏡成像的實驗”中，燭焰在光屏上成清晰的像。下列說法正確的是
A. 圖中凸透鏡成像特點的應用是投影儀
B. 該凸透鏡的焦距可能是16cm
C. 如果在凸透鏡左前方放一近視眼鏡，向右移動光屏才能再次成清晰的像
D. 保持透鏡和光屏位置不變，移動蠟燭，燭焰仍可在光屏上成清晰的像如圖所示，A、B兩物塊以不同方式組合，分別靜止在甲、乙兩種液體中。容器相同，甲、乙兩種液體的液面相平，甲、乙兩種液體中A物體上表面都和液面相平，A和B間細線忽略不計。下列判斷正確的是
A. 兩種液體的密度大小關系：
B. 甲、乙兩種液體中A物塊受到的浮力：
C. 兩容器底部所受液體的壓強：
D. 兩容器底部對水平桌面的壓強：如圖所示是某同學設計的安裝在載人飛船上的氣壓計的原理圖。其中氣壓值可以直接從顯示屏中讀出來，氣壓傳感器的阻值隨氣壓的減小而減小，電源電壓保持不變，為定值電阻。在載人飛船不斷上升的過程中，下列說法正確的是A. 電路中總功率變大 B. 通過氣壓傳感器的電流會變小
C. 兩端電壓變小 D. 顯示屏中的示數會減小如圖所示是大胖同學家的健身器材，大胖同學健身時在B端施加一個最小力F，恰好能使健身器材在水平位置保持靜止，請在圖中畫出A端重物所受重力G以及右端所施加的最小力F的示意圖。
在新冠肺炎疫情期間，為加強對進校人員的管控，學校對電動門控制系統進行了改造，進校人員，在體溫正常且佩戴口罩的情況下，電動機方可工作開啟電動門，用閉合表示體溫正常，用閉合表示佩戴了口罩，完成電路圖。
在探究水的沸騰特點實驗中，某時刻水的溫度如圖溫度計所示，則此時水的溫度為______，水在沸騰前，氣泡大小變化正確的是圖中的______選填“A”或“B”。
用調好的天平稱量物體的質量，當天平平衡時，右盤中砝碼和標尺上游碼位置如圖所示，則物體的質量是______。如圖所示，小明家的電能表所顯示的信息，截至此刻，小明家的用電量______。物體運動需不需要力來維持呢？為了探究這個問題，小明設計了如圖所示的實驗。

為了探究運動到底需不需要力來維持，只需研究力對物體運動的影響。實驗中小明讓同一小車從斜面上滑下后沿水平面運動，因為小車在豎直方向受到的重力和支持力是一對______，其作用效果相互抵消，相當于小車只受水平方向上的摩擦阻力。只要研究運動的小車在不同的摩擦阻力作用下速度如何變化就可以了。小明在實驗中是如何讓小車受到不同摩擦阻力的？______。
為探究不同摩擦阻力作用下速度如何變化，應保證小車在受不同摩擦阻力前的速度相同，小明的做法是：______。
本實驗中小車之所以最終停下來是因為摩擦阻力改變了小車的______。摩擦阻力越小，小車運動的距離越遠，速度減小越______。
進一步推理可得：若運動的小車不受力，將一直做______。由此可見，物體的運動不需要力來維持。在做“伏安法測電阻”的實驗過程中，小芳同學設計了如圖甲所示的電路，來測量小燈泡正常工作時的電阻。已知電源電壓為6V，小燈泡標有“”字樣。

該實驗的原理是______。
實驗中發現，無論怎樣移動滑動變阻器的滑片，發現小燈泡始終不發光，電流表無示數，電壓表示數約為電源電壓，則故障出現的原因是______。
排除故障以后，小芳正確連接電路；發現當電壓表的示數為時；電流表示數如圖乙所示，則此時小燈泡的電阻為______。實驗過程中發現，當小燈泡的亮度發生變化時，其電阻也隨之發生變化，請解釋原因：______。
實驗時發現電壓表的大量程接線柱損壞，在不改變實驗器材的基礎上，聰明的小芳仍然能測量出來小燈泡正常發光時的電阻.請將解決方法的電路圖畫到方框中。

在用“伏安法”測未知電阻的阻值時若考慮到電壓表和電流表的阻值，電壓表阻值為，電流表阻值為，電壓表示數為U，電流表示數為I，部分電路圖如圖丙所示，則______。如圖所示是宇通客車股份有限公司生產的無人駕駛汽車在一段平直的高速公路上測試汽車性能。行駛108km，在勻速行駛過程中受到的阻力等于車重的倍。每個輪胎與地面的接觸面積為，汽車質量為2t，整個測試過程消耗的電能為。取
無人駕駛汽車在路上行駛是利用______與中國北斗衛星導航系統傳遞信息的。汽車在高速公路上行駛時，對地面的壓力______選填“大于”“小于”或“等于”汽車的重力。
該過程中，無人駕駛汽車行駛的速度是多少？
無人駕駛汽車靜止時對地面的壓強是多少？
該車的機械效率是多少？


某恒溫箱工作原理如圖甲所示，已知電壓，；定值電阻加熱絲，是電阻箱阻值可調，是熱敏電阻，其阻值隨溫度的變化關系如圖乙所示，繼電器線圈電阻不計；當電磁繼電器線圈中的電流達到40mA時，銜鐵才被吸合切斷工作電路。試求

加熱絲正常工作時的電功率。
銜鐵被吸合切斷工作電路時，若，則恒溫箱設定的溫度是多少攝氏度？
如果想提高恒溫箱的設定溫度，應______選填“增大”或“減小”電阻箱接入電路的電阻。

答案和解析 1.【答案】信息  空氣【解析】解：交警吹出一聲長哨音告知行人及車輛可以通行，說明聲音可以傳遞信息；人們聽到的哨聲是通過空氣傳播的。
故答案為：信息；空氣。
聲波能夠傳遞信息，也能夠傳遞能量。
聲音的傳播靠介質，它既可以在氣體中傳播，也可以在固體和液體中傳播。
本題考查了聲音的傳播，以及信息的傳遞，體現了物理和生活的緊密聯系，同時還考查我們對于生活中物理現象的分析能力。
 2.【答案】通電線圈在磁場中受力轉動  二次【解析】解：電動機的工作原理是通電線圈在磁場中受力轉動；電能不能從自然界直接獲取，屬于二次能源。
故答案為：通電線圈在磁場中受力轉動；二次。
電動機的工作原理是通電線圈在磁場中受力轉動；不能從自然界直接獲取，必須通過一次能源的消耗才能得到的能源叫二次能源。
本題考查了電動機的工作原理、能源的分類，屬于基礎題。
 3.【答案】同種電荷相互排斥  絕緣體【解析】解：頭發“飛起來”的原因是同種電荷相互排斥。照片中并沒有拍到她所站的靜電臺，靜電臺不會將人帶的電導入大地，所以，猜想她所站的靜電臺是絕緣體。
故答案為：同種電荷相互排斥；絕緣體。
電荷間的作用規律是：同種電荷相互排斥，異種電荷相互吸引。
容易導電的物體叫導體，不容易導電的物體叫絕緣體；常見的導體包括：人體、大地、各種金屬、酸堿鹽的溶液等。常見的絕緣體有陶瓷、塑料、玻璃、橡膠、油等；導體和絕緣體沒有絕對的界限。
知道電荷間的作用規律，區分生活中的導體和絕緣體，可解答此題。
 4.【答案】汽化  熱傳遞【解析】解：氯乙烷噴到運動員受傷的部位后發生的物態變化是汽化，從液態變?yōu)闅鈶B(tài)，在這個過程中氯乙烷從皮膚上吸收大量熱量，這是通過熱傳遞的方式改變物體的內能。
故答案為：汽化；熱傳遞。
液態氯乙烷的沸點只有，沸騰快，沸騰是汽化現象，需要吸收熱量，從而迅速降低受傷的皮膚溫度，使皮膚麻醉。
本題主要考查汽化、熱傳遞的相關知識，難度不大。
 5.【答案】溫水  6600 42【解析】解：當開關置于B、C之間時，只有電阻接入電路，當開關置于A、B之間時，電阻、并聯，
根據并聯電路的特點可知，并聯電路的總電阻小于任一分電阻，
所以，當開關置于B、C之間時，只有電阻接入電路，電路中電阻較大，根據可知，此時電功率較小，水龍頭處于溫水擋；
當開關置于A、B之間時，電阻、并聯，電路中電阻最小，根據可知，此時電功率最大，水龍頭處于熱水擋；
根據并聯電路的特點可知，熱水擋的額定功率：；
由可知，電熱水龍頭熱水擋工作42s消耗的電能：；
不計熱量損失，水吸收的熱量；
由可知，水升高的溫度：；
由可知，水的末溫：。
故答案為：溫水；6600；42。
根據開關位置的改變，判斷出電路的連接情況，然后根據判斷功率的大小，由此可知熱水或溫水的擋位；
根據并聯電路的特點和求出熱水擋的額定功率；
利用計算出電熱水龍頭熱水擋工作42s消耗的電能；不計熱量損失，水吸收的熱量，利用計算出水升高的溫度，利用計算出水的末溫。
本題重點考查了電功率公式的應用、吸熱公式的靈活運用，分清電熱水龍頭處于不同狀態時電路的連接方式是關鍵。
 6.【答案】不同  在壓力一定時，通過減小受力面積，增大對盲人腳底的壓強  在壓力一定時，通過增大接觸面粗糙程度，從而增大摩擦【解析】解：盲道和鞋底上面都有凹凸不平的花紋，這些花紋的作用是不一樣的；
盲道上的花紋是在壓力一定時，通過減小受力面積，增大對盲人腳底的壓強；
而鞋底花紋是在壓力一定時，通過增大接觸面粗糙程度，從而增大摩擦。
故答案為：不同；在壓力一定時，通過減小受力面積，增大對盲人腳底的壓強；在壓力一定時，通過增大接觸面粗糙程度，從而增大摩擦。
根據壓強和摩擦力大小的影響因素，利用控制變量法分析解答即可。
此題考查壓強和摩擦力大小的影響因素，難度不大，在解答此類題目時，要注意控制變量法的運用。
 7.【答案】D【解析】解：A、手機通話功率約為10W，故A不接近生活實際；
B、一份中考物理試卷的質量約為3g，故B不接近生活實際；
C、人體感覺最舒適的溫度約為，故C不接近生活實際；
D、完整播放一遍中華人民共和國國歌所需要的時間為46s，故D接近生活實際。
故選：D。
首先要對選項中涉及的幾種物理量有個初步的了解，對于選項中的單位，可根據需要進行相應的換算或轉換，排除與生活實際相差較遠的選項，找出符合生活實際的答案。
此題考查對生活中常見物理量的估測，結合對生活的了解和對物理單位的認識，找出符合實際的選項即可。
 8.【答案】D【解析】解：A、在發射過程中，若所受到的力突然消失，則探測器將勻速直線運動，故A錯誤；
B、“天問一號”在繞火星運行時，受到火星對它的吸引力，故B錯誤；
C、“天問一號”在加速落向火星的過程中，重力大于摩擦力，故C錯誤；
D、“天問一號”在火星表面沿直線勻速巡邏時，處于平衡狀態，所受到的力為平衡力，故D正確。
故選：D。
根據牛頓第一定律，可判斷其運動狀態；
天問一號在火星上受到火星對它的吸引力；
物體受到非平衡力，運動狀態發生改變；
物體受到平衡力的作用，運動狀態不變。
本題考查了二力平衡的條件、力與運動的關系的理解，屬于基礎題目。
 9.【答案】B【解析】解：A、手握住飲料瓶，瓶子靜止，所以它受到平衡力的作用，此時豎直方向上的摩擦力與重力平衡，故A錯誤；
BC、圖中乒乓球靜止時，雖然有少量水從瓶口流出，但乒乓球下表面沒有受到水的壓力，所以不受浮力作用，故B正確、C錯誤；
D、在拿重物時胳膊的動力臂小于阻力臂，是費力杠桿，故D錯誤。
故選：B。
根據二力的平衡，瓶子處于靜止?fàn)顟B(tài)，說明它受到平衡力的作用；
浮力是由于物體在液體中所受到的上下表面的壓力差產生的；
杠桿的分類：當動力臂大于阻力臂時，是省力杠桿；當動力臂等于阻力臂時，是等臂杠桿；當動力臂小于阻力臂時，是費力杠桿。
本題考查摩擦力、浮力產生的原因以及杠桿的分類，難度不大。
 10.【答案】C【解析】解：AD、絲綢摩擦過的玻璃棒帶正電，吸管被玻璃棒吸引，說明吸管帶負電，所以餐巾紙帶正電，和玻璃棒帶同種電荷，故AD錯誤；
B、摩擦前，靜止的吸管對支架的壓力和支架對吸管的支持力是一對相互作用力，故B錯誤；
C、摩擦后，人手接觸吸管帶電部分，電子會從吸管轉移到人體，因為人體是導體，故C正確；
故選：C。
電荷間的作用規律是：同種電荷相互排斥，異種電荷相互吸引。摩擦起電的實質是電荷電子的轉移。失去電子的物體帶正電，得到電子的物體帶正電。
二力平衡的條件有4個，“同一物體”、“大小相等”、“方向相反”、“在同一直線上”；相互作用力大小相等、方向相反、作用在兩個不同的物體上。
人體容易導電，屬于導體。
理解摩擦起電的實質和電荷間的作用規律，可解答此題。
 11.【答案】C【解析】解：A、朱婷用力蹬地身體向上躍起，地面對朱婷的支持力與朱婷對地面的壓力是一對相互作用力，二者大小相等，故A錯誤；
B、一切物體在任何時候都有慣性，朱婷起跳之后減速上升時，她的慣性不會消失，故B錯誤；
C、用力將排球擊出，朱婷的手臂給排球一個力，同時排球給朱婷的手臂一個大小相等的反作用力，所以朱婷會感覺手臂疼，是因為物體間力的作用是相互的，故C正確；
D、若不計空氣阻力，排球離開朱婷的手向前飛行的過程中，只受重力的作用，故D錯誤。
故選：C。
相互作用力的特點：大小相等、方向相反、作用在兩個物體上，作用在同一條直線上；
一切物體在任何時候都有慣性，慣性不會憑空消失；
物體間力的作用是相互的；
不計空氣阻力，空中自由飛行的物體只受重力作用。
此題選取排球運動中的一個場景，考查了學生對力與運動的關系、力的作用的相互性、慣性等多個力學知識點的理解和掌握，題目難度適中，綜合性強，適合學生訓練。
 12.【答案】C【解析】解：
A、由圖知，像距小于物距，由凸透鏡成像規律可知，此時成倒立縮小的實像，其應用是照相機，故A錯誤；
B、由圖知，，，根據成縮小實像的條件可知，，解得，故B錯誤；
C、如果在凸透鏡左前方放一近視眼鏡，近視鏡對光線具有發散作用，像的位置會向右移動，故應向右移動光屏才能再次成清晰的像，故C正確；
D、移動蠟燭，物距改變，像距也會隨著改變，若保持透鏡和光屏位置不變，燭焰不能在光屏上成清晰的像，故D錯誤。
故選：C。
根據像距和物距的關系判斷成像的特點及其應用；
根據物距成像的特點、物距和像距的范圍確定焦距的大??；
近視鏡對光線具有發散作用；
凸透鏡成實像時，物距改變，像距隨著改變，光屏上才能呈現清晰的像。
本題考查了凸透鏡成像規律的應用，要熟練掌握規律的內容，解決此題的關鍵是能夠判斷出焦距的范圍。
 13.【答案】CD【解析】解：A、由圖知，A、B整體在甲中漂浮，在乙中懸浮，所以A、B整體在兩種液體中受到浮力，物體A、B整體排開液體的體積：，由可知，兩液體的密度，故A錯誤；
B、A物塊在兩種液體中都完全浸沒，排開液體的體積相同，根據知，甲受到的浮力大于乙受到的浮力，即，故B錯誤；
C、由圖可知，兩液面相平且，由可知，兩容器底部所受液體的壓強，故C正確；
D、由圖可知，兩液體體積，又因為，所以兩液體質量，即兩液體重力，又因為兩容器相同，由可知兩容器對桌面壓力，由容器底面積相等，由可知，所以兩容器底部對水平桌面的壓強，故D正確。
故選：CD。
同一物體在兩種液體中處于漂浮或懸浮，所以受到的浮力都等于物體受到的重力；由圖可以得出物體排開液體體積的大小關系，再根據阿基米德原理分析液體的密度大小關系；
物塊在兩種液體中都完全浸沒，排開液體的體積相同，由圖知根據判斷出浮力的關系；
由圖可知，兩液面相平且，由可知兩容器底部所受液體的壓強關系；
由圖可知，兩液體體積，由和可判斷兩液體的質量和重力關系，根據可判斷兩容器對桌面的壓力關系，根據可知兩容器底部對水平桌面的壓強關系。
本題考查了壓強定義式、液體壓強公式、阿基米德原理、物體的漂浮條件的應用，利用好漂浮或懸浮是解此類題目的關鍵。
 14.【答案】AD【解析】解：
由電路圖可知，氣壓傳感器與定值電阻串聯，電壓表測氣壓傳感器兩端的電壓；
氣壓傳感器的阻值隨氣壓的減小而減小，在載人飛船不斷上升的過程中，氣壓變小，氣壓傳感器的阻值減小，電路的總電阻變小，根據歐姆定律可知，電路中的電流變大，通過氣壓傳感器的電流會變大；
由可知，兩端的電壓增大，因串聯電路中總電壓等于各分電壓之和，所以，氣壓傳感器兩端的電壓減小，即電壓表的示數減小，顯示屏中的示數會減??；
電路中的電流變大，由可知，電路消耗的總功率增大；
綜上所述，AD正確，BC錯誤。
故選：AD。
由電路圖可知，氣壓傳感器與定值電阻串聯，電壓表測氣壓傳感器兩端的電壓；
載人飛船不斷上升的過程中，氣壓減小，根據氣壓的變化判定氣壓傳感器的阻值的變化和總電阻的變化，根據歐姆定律判定電路中電流的變化；
根據分析定值電阻兩端電壓的變化，根據串聯電路的電壓規律分析電壓表示數的變化；
根據分析電路總功率的變化。
本題考查了電路的動態分析，涉及到串聯電路的特點和歐姆定律、電功率公式的應用，利用好“氣壓傳感器的阻值隨氣壓的減小而減小”是關鍵。
 15.【答案】解：重力的作用點在物體的幾何中心上，方向豎直向下，據此作出重力示意圖；
根據杠桿平衡條件，要想動力最小，動力臂就要最大，因為支點是O點，當力作用在B點，OB為力臂時，力臂最長、動力最小，連接OB，動力F應與OB垂直斜向下，如圖所示：
 【解析】根據杠桿平衡條件：動力動力臂=阻力阻力臂，若阻力、阻力臂乘積一定，則動力臂最大時動力會最小，而且動力使杠桿轉動的效果與阻力物體對杠桿的拉力使杠桿轉動的效果相反。
本題的解題關鍵是通過杠桿的平衡條件得出：在阻力跟阻力臂的乘積一定時，動力臂越長，動力越小的結論。
 16.【答案】解：進校人員在體溫正常且佩戴口罩的情況下，電動機方可工作開啟電動門，即兩個開關同時閉合電路才能接通，只閉合其中任一開關，電路不能連通，故兩開關串聯后再與電動機串聯；為了用電的安全，開關應接在用電器和火線之間，如圖所示：
 【解析】根據進校人員在體溫正常且佩戴口罩的情況下，電動機方可工作開啟電動門可確兩開關的連接方式確定電路的連接。
本題考查根據要求設計電路圖，關鍵是根據“進校人員在體溫正常且佩戴口罩的情況下，電動機方可工作開啟電動門“確定兩開關串聯。
 17.【答案】【解析】解：溫度計讀數：首先確定零上還是零下，確定每一個大格和每一個小格各代表的示數，從小數字讀向大數字，故溫度為；
水沸騰前，水溫不斷升高，容器底部受熱產生氣泡，上升變?。凰序v時，溫度不變，水中產生大量氣泡，上升變大，到水面破裂放出大量的水蒸氣。故選B。
故答案為：；B。
溫度計讀數：首先確定零上還是零下，確定每一個大格和每一個小格各代表的示數，從小數字讀向大數字；
水沸騰前，水溫不斷升高，容器底部受熱產生氣泡，上升變??；水沸騰時，溫度不變，水中產生大量氣泡，上升變大，到水面破裂放出大量的水蒸氣。
本題考查了溫度計的讀數和沸騰的特點，屬于中檔題。
 18.【答案】【解析】解：該天平的分度是，砝碼總質量等于，游碼示數為，所以物體質量。
故答案為：。
天平的測量結果=砝碼的總質量+游碼的示數，注意游碼應讀其左側對應的刻度。
本題考查學生對天平讀數方法的掌握情況，難度不大。
 19.【答案】【解析】解：由圖可知，電能表的示數即小明家的用電量為。
故答案為：。
電能表的讀數方法：最后一位是小數；單位是。
本題考查了電能表讀數方法，屬于基礎題。
 20.【答案】平衡力  讓小車分別在粗糙程度不同的表面上運動  使小車在斜面上的同一高度滑下  運動狀態  慢  勻速直線運動【解析】解：沿水平面運動，是為了使小車在豎直方向上受到的支持力和重力相平衡，其作用效果相互抵消，相當于小車只受水平方向上的摩擦力；
通過觀察實驗的過程可知，小明在實驗中讓小車分別在粗糙程度不同的表面上運動從而使小車受到不同的阻力；
小車從斜面上同一高度滑下，小車到達水平面時，小車的速度才會相等，因此，應使小車在斜面上的同一高度滑下；
摩擦阻力改變了小車的運動狀態，這樣使小車最終在水平面上停下來；
由實驗可知：水平面越光滑，小車受到的阻力越小，小車運動的距離就越大，其速度減小得越慢；
根據實驗事實進一步推理可知，如果運動的物體不受力，它的速度將保持不變，將做勻速直線運動。
故答案為：平衡力；讓小車分別在粗糙程度不同的表面上運動；使小車在斜面上的同一高度滑下：運動狀態；慢；勻速直線運動。
豎直方向上受到的支持力和重力，水平方向受摩擦力；
小車的阻力主要來自于接觸面，因此可改變接觸面的粗糙程度來改變小車受到的阻力大??；
小車從斜面的同一高度滑下，小車的重力勢能轉化為動能，小車到達水平面時速度相等；
力是改變物體運動狀態的原因；水平面越光滑，小車受到的阻力越小，小車滑行的距離越遠，如果小車不受力，則小車將做勻速直線運動；
沒有了阻力的作用，小車將會做勻速直線運動。
本題是探究阻力對物體運動的影響實驗，考查了控制變量法在實驗中的應用及實驗結論得出方法，要注意推理法的應用。
 21.【答案】  小燈泡斷路  燈泡的電阻受溫度的影響 【解析】解：使用電流表和電壓表直接測量待測電阻的電流和電壓，故伏安法測量電阻的實驗原理是；
實驗中發現，無論怎樣移動滑動變阻器的滑片，發現小燈泡始終不發光，電流表無示數，說明電路可能斷路；電壓表示數約為電源電壓，說明電壓表與電源連通，則與電壓表并聯的支路以外的電路是完好的，則與電壓表并聯的支路斷路了，即故障出現的原因是小燈泡斷路；
由圖甲可知，電流表選用小量程；排除故障以后，小芳正確連接電路；發現當電壓表的示數為時；電流表示數如圖乙所示，電流表分度值，其示數為，此時小燈泡的電阻為：
；
當小燈泡的亮度發生變化時，說明燈泡的實際功率發生變化，燈泡的溫度也發生變化，燈泡的電阻受溫度的影響也隨之發生變化；
若實驗過程中電壓表的大量程損壞，根據串聯電路電壓的規律，當變阻器的電壓為：時，燈正常發光，故將電壓表小量程并聯在變阻器兩端即可，如下所示：
；
根據歐姆定律知，通過電壓表的電流為：
，
根據并聯電路電流的規律知，通過的電流為：
，
的電阻為：
。
故答案為：；小燈泡斷路；；燈泡的電阻受溫度的影響；如上圖所示；。
伏安法測量電阻的實驗原理為；
實驗中發現，無論怎樣移動滑動變阻器的滑片，發現小燈泡始終不發光，電流表無示數，說明電路可能斷路；電壓表示數約為電源電壓，說明電壓表與電源連通，則與電壓表并聯的支路以外的電路是完好的，則與電壓表并聯的支路斷路了；
根據圖甲確定電流表量程，根據圖乙確定分度值讀數；根據算出小燈泡的電阻；燈泡的電阻受溫度的影響；
根據串聯電路電壓的規律，當變阻器的電壓為時，燈正常發光，據此設計電路圖；
根據歐姆定律算出通過電壓表的電流，根據并聯電路電流的規律算出通過電阻的電流，根據表示出的電阻。
本題測量小燈泡正常工作時的電阻，考查電路原理、電路故障、電流表讀數、電阻的計算、影響電阻的大小因素、實驗方案的設計以及電壓表的分流作用。
 22.【答案】電磁波  小于【解析】解：
電磁波可以傳遞信息，無人駕駛汽車在路上行駛是利用電磁波與中國北斗衛星導航系統傳遞信息的；當汽車高速行駛時，相同時間內，空氣經過上方的路程比下方路程長，上方流速大、壓強小，汽車受到向上的壓強差，從而產生向上的“升力”，所以汽車對路面的壓力減小，小于汽車的重力。
由可得，無人駕駛汽車行駛的速度為：
；
汽車靜止在水平地面上時對地面的壓力：；
地面的受力面積：；
汽車對水平地面的壓強：
；
由題意可得，汽車運動時受到的阻力：
；
因為汽車做勻速直線運動，
所以，汽車受到的牽引力：；
汽車牽引力在內做的功：；
整個測試過程消耗的電能：；
。
答：電磁波；小于；
該過程中，無人駕駛汽車行駛的速度是；
無人駕駛汽車靜止時對地面的壓強是；
該車的機械效率是。
電磁波可以傳遞能量、可以傳遞信息；車子靜止在水平面上，車子對路面的壓力等于重力；當流線型的車子快速行駛時，產生升力，車子對地面壓力減??；
利用公式計算出平均速度；
汽車在水平地面上，對地面的壓力等于汽車的重力，受力面積等于六個輪胎和地面的接觸面積；根據求出汽車對水平地面的壓強；
根據求得機械效率。
本題考查的是重力、速度、壓強、功、機械效率的計算，是一道綜合題。
 23.【答案】增大【解析】解：加熱絲正常工作時的電功率；
控制電路中，閉合開關，電阻箱和熱敏電阻串聯，銜鐵被吸合切斷工作電路時，電路中的電流達到40mA，根據歐姆定律可知總電阻，根據電阻串聯的特點可知熱敏電阻的阻值，從圖乙可知恒溫箱設定的溫度是；
若要提高恒溫箱的設定溫度，由圖乙知道，熱敏電阻的阻值將減小，銜鐵吸合工作電流即線圈中的電流仍需40mA，即要求控制電路中的總電阻不變，所以的阻值必須增大。
故答案為：加熱絲正常工作時的電功率為1000W；
恒溫箱設定的溫度是；
增大。
根據得出加熱絲正常工作時的電功率；
控制電路中，閉合開關，電阻箱和熱敏電阻串聯，銜鐵被吸合切斷工作電路時，電路中的電流達到40mA，根據歐姆定律可知總電阻，根據電阻串聯的特點可知熱敏電阻的阻值，從圖乙可知恒溫箱設定的溫度；
從圖乙可知，要提高恒溫箱的設定溫度，就要減小熱敏電阻的阻值；但為了使銜鐵吸合工作電流即線圈中的電流仍為40mA，根據歐姆定律就要增大電阻箱連入的電阻值，據此分析。
在本題的計算中主要考查了歐姆定律的運用、電功率公式的運用、串聯電路的特點等。題目的難點在于對題意的理解，尤其是對其工作過程中，溫度與熱敏電阻的關系，以及與電路的變化之間的聯系等，具有一定的綜合性，計算容易，但理清思路較難。
