2022年廣東省廣州市荔灣區四中聚賢中學中考第三次模擬物理考試(word版含答案)

這是一份2022年廣東省廣州市荔灣區四中聚賢中學中考第三次模擬物理考試(word版含答案)，共16頁。

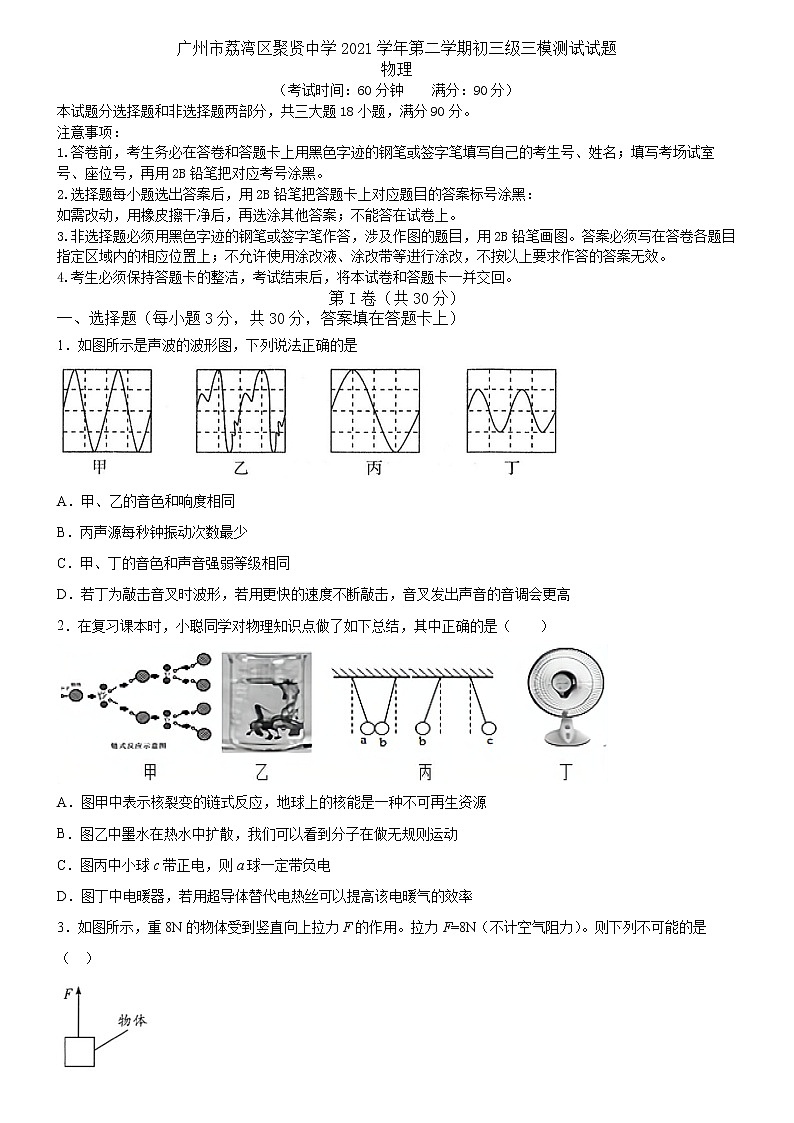

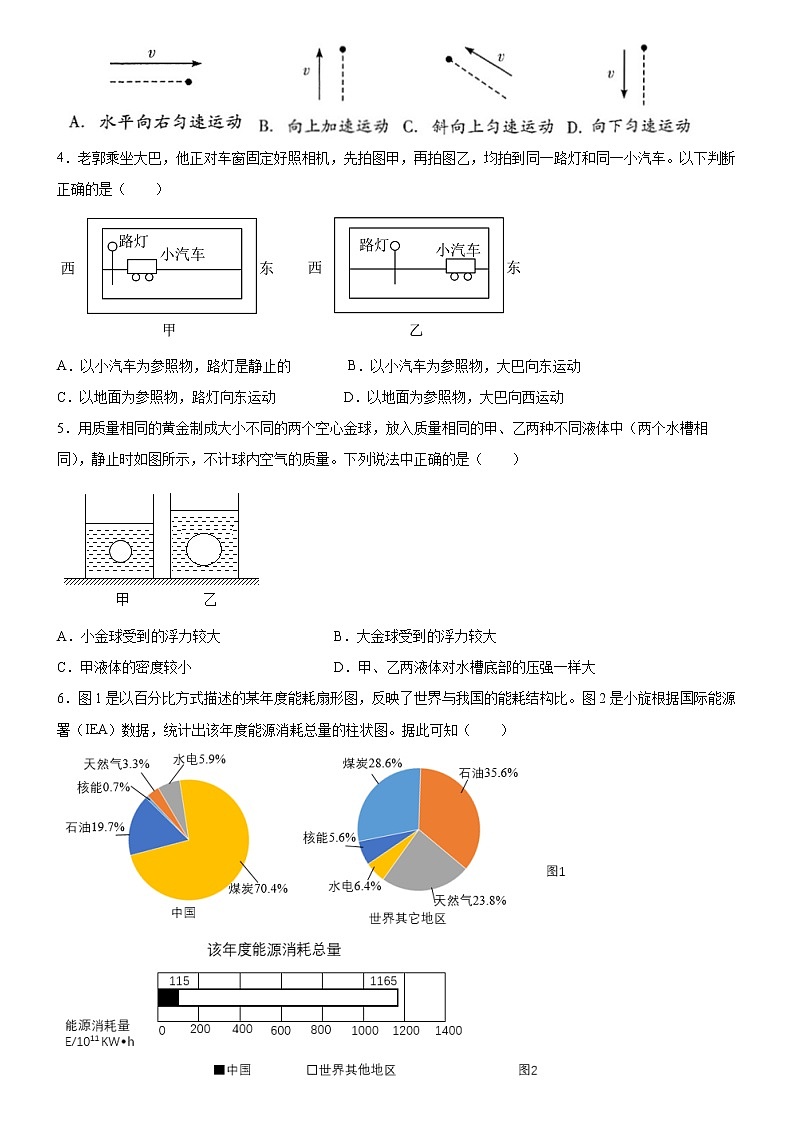

廣州市荔灣區聚賢中學2021學年第二學期初三級三模測試試題物理（考試時間：60分鐘    滿分：90分）本試題分選擇題和非選擇題兩部分，共三大題18小題，滿分90分。注意事項：1.答卷前，考生務必在答卷和答題卡上用黑色字跡的鋼筆或簽字筆填寫自己的考生號、姓名；填寫考場試室號、座位號，再用2B鉛筆把對應考號涂黑。2.選擇題每小題選出答案后，用2B鉛筆把答題卡上對應題目的答案標號涂黑：如需改動，用橡皮擦干凈后，再選涂其他答案；不能答在試卷上。3.非選擇題必須用黑色字跡的鋼筆或簽字筆作答，涉及作圖的題目，用2B鉛筆畫圖。答案必須寫在答卷各題目指定區域內的相應位置上；不允許使用涂改液、涂改帶等進行涂改，不按以上要求作答的答案無效。4.考生必須保持答題卡的整潔，考試結束后，將本試卷和答題卡一并交回。第I卷（共30分）一、選擇題（每小題3分，共30分，答案填在答題卡上）1．如圖所示是聲波的波形圖，下列說法正確的是A．甲、乙的音色和響度相同                 B．丙聲源每秒鐘振動次數最少C．甲、丁的音色和聲音強弱等級相同                 D．若丁為敲擊音叉時波形，若用更快的速度不斷敲擊，音叉發出聲音的音調會更高2．在復習課本時，小聰同學對物理知識點做了如下總結，其中正確的是（　?。?/span>A．圖甲中表示核裂變的鏈?zhǔn)椒磻?yīng)，地球上的核能是一種不可再生資源B．圖乙中墨水在熱水中擴散，我們可以看到分子在做無規則運動C．圖丙中小球c帶正電，則a球一定帶負電D．圖丁中電暖器，若用超導體替代電熱絲可以提高該電暖氣的效率3．如圖所示，重8N的物體受到豎直向上拉力F的作用。拉力F=8N（不計空氣阻力）。則下列不可能的是（  ）  4．老郭乘坐大巴，他正對車窗固定好照相機，先拍圖甲，再拍圖乙，均拍到同一路燈和同一小汽車。以下判斷正確的是（　　）A．以小汽車為參照物，路燈是靜止的 B．以小汽車為參照物，大巴向東運動 C．以地面為參照物，路燈向東運動          D．以地面為參照物，大巴向西運動5．用質量相同的黃金制成大小不同的兩個空心金球，放入質量相同的甲、乙兩種不同液體中（兩個水槽相同），靜止時如圖所示，不計球內空氣的質量。下列說法中正確的是（　?。?/span>A．小金球受到的浮力較大 B．大金球受到的浮力較大C．甲液體的密度較小 D．甲、乙兩液體對水槽底部的壓強一樣大6．圖1是以百分比方式描述的某年度能耗扇形圖，反映了世界與我國的能耗結構比。圖2是小旋根據國際能源署（IEA）數據，統計出該年度能源消耗總量的柱狀圖。據此可知（　?。?/span>A．我國該年度能源消耗總量為115kWhB．我國該年度消耗的煤炭能源比世界其它地區多C．該年度世界主要消耗的能源可以直接從自然界獲得D．該年度我國主要消耗的能源可以從自然界源源不斷地得到7．如圖所示，初溫均為80℃的甲、乙液體在實驗室自然冷卻（m甲＜m乙），兩種液體每秒放出的熱量相同。這兩種液體的溫度-放熱時間的圖線如圖，下列說法正確的是（　?。?/span>A．第120min兩液體溫度相同，內能一定相同B．甲液體的比熱容比乙液體的大C．甲液體第30min的分子動能大于第6min的分子動能D．乙液體傳遞了熱量給周圍空氣，說明乙液體的內能比周圍空氣內能大8．用絲綢摩擦過的玻璃樣去接觸不帶電的驗電器A，A的金屬箔片張角變大，如圖甲所示。再用C棒去同時接觸A、B驗電器的金屬球，發現A的金屬箔片張角變小，B的金屬箔片張角變大。則下列說法正確的是（　?。?/span>A．驗電器原理是異種電荷相互吸引B．摩擦時，玻璃棒失去電子C．當C棒接觸兩驗電器的金屬球時，產生的電流方向?yàn)?/span>B到AD．C棒是絕緣體9．“?”表示導線中的電流方向垂直于紙面向里；“⊙”表示導線中的電流方向垂直于紙面向外，螺線管通電后外部磁場的情況，如圖所示，此時通電導線受到的力F向上，以下小京對力方向的判斷，正確的是（　?。?/span>A．    B．     C．     D．10．小明按圖所示的電路圖連接電路進行實驗。開關S1閉合，開關S2斷開時，電壓表和電流表的示數如圖所示；當開關S2閉合后，電壓表和電流表的示數如圖所示、相比于開關S2閉合之前，S2閉合后定值電阻R兩端的電壓U和電流I變化，判斷正確的是（　?。?/span>A．U變大，I變大 B．U變小，I變大C．U 不變，I 變小 D．U不變，I不變第Ⅱ卷（非選擇題共60分）二、填空與作圖題（本題有4個小題，11題6分，12題3分、13題4分，14題6分，共19分，注意答案寫在答卷上）11．（1）如圖所示，小明想要利用一塊平面鏡使此時的太陽光豎直射入井中。請你通過作圖標出平面鏡的位置，并標出反射角的度數；（2）物點A發出兩條光線經過凸透鏡會聚于像點A′，請您在圖中作出物點A發出的a光線經過凸透鏡后的傳播光路圖．此時蠟燭成的是_____像（填“實”或“虛”）．要想b線的折射光線經過K點，應使凸透鏡沿主光軸水平向左還是水平向右移動？__________________12．請按要求作圖。如圖甲所示是小明常用的一個插線板。他在使用中發現：插線板上的指示燈在開關斷開時不發光，插孔不能提供工作電壓；而在開關閉合時指示燈發光。插孔可以提供工作電壓；如果指示燈損壞，開關閉合時插孔也能提供工作電壓。13．（1）如圖所示，以硬尺上某位置為支點O，在尺上掛一重12N的物體M，硬尺在豎直向上的拉力F作用下保持水平靜止，硬尺的質量不計。①支點O在______dm刻度線處，請?jiān)趫D中標出支點O；②畫出F的力臂______。（2）圖甲中用力F1水平拉著重為G的物體在水平路面上勻速移動s的距離。圖乙中用力F2通過滑輪拉著該物體在同一水平路面上勻速移動s的距離，使用動滑輪的過程中，機械效率為η=__________。   14．如圖甲，大小相同的水平拉力F分別拉著物體M、N在不同的水平地面上做直線運動，此過程M、N的動能隨時間變化的關系如圖乙所示。用GM和GN、fM和fN、PM和PN分別表示M、N所受的重力、摩擦力和拉力拉動物體M、N功率的大小，下列判斷對錯：（對的打“√”，錯的打“×”）（1）M的質量比N要大______；（2）M的速度比N要大______；（3）力F對M做功比N要快_______：（4）M受到的摩擦力等于N受到的摩擦力_______：判斷依據是_____________________________________。三、解答題（本題有4個小題，15題14分，16題14分，17題5分，18題8分，共41分，注意答案寫在答卷上）15．如圖，豎直放置的磁性棋盤上放置了一顆質量為200g的圓柱體磁性棋子，底面積為75cm2。棋子吸在豎直棋盤上靜止時，棋子與棋盤的吸引力為6N。現對棋子施加一個大小為10N的豎直向上推力F，使棋子緩慢從A點豎直勻速運動到B點。然后再對棋子施加一個水平向左推力F2，使棋子從B點水平勻速運動到C點。（不計空氣阻力，g=10N/kg）求：（1）這顆棋子的重力？棋子的重力在BC段做功的大?。?/span>（2）棋子對棋盤的壓強？（3）棋子從A運動到B的過程用時5s，推力做的功和功率分別多大？并畫出該過程棋子（用“·”表示）在豎直方向的受力示意圖；（4）AB段的推力與BC段推水平推力的大小關系F_____F2（選填>、<、=）16．如圖所示，閉合開關，改變R1阻值，在表中記下幾組電流表、電壓表的讀數。坐標圖中已作出R2的U-I圖線。電流/A0.10.30.40.5電壓/V2.51.51.00.5(1) 改變R1阻值過程中，通過R1與R2的電流始終保持______（選填“相等”、“不等”），原因：____________________。(2)根據上表數據在坐標中描點并連線。(3)當電流表示數為0.1A時，求R2的電阻和UDF的大小。(4)當電流表示數為0.3A時，求R1與R2總電功率。 17．如圖所示電路，定值電阻阻值R1<R2。（1）根據所學的知識分析：電路工作一段時間，R1電阻產生的熱量______R2電阻產生的熱量（選填“>”、“<”或“=”）；（2）假設電阻產生的熱量全部用于自身的升溫，小明想設計實驗驗證（1）的結論。他設計的實驗方案如下：a.按電路圖連接實物圖b.閉合開關前，用規格相同的測溫工具分別測出R1、R2的溫度c.閉合開關，用測溫工具測出同一時刻R1、R2的溫度判斷方法：升高溫度多的電阻產生的熱量多；你認為小明的設計方案________（選填“可行”或“不可行”），請你寫出判斷依據。_____________18．小明和小軍注意到鋼球從桌子上不小心就會滾到桌下，落地點時遠時近。如圖，小軍查閱資料了解到：若運動著的鋼球從桌上滾落后，鋼球的落地點到桌子的水平距離可能與斜面的粗糙程度、鋼球的下落高度H、鋼球離開桌面的速度大小有關。小明猜想：鋼球的落地點到桌子的水平距離與鋼球離開桌面的速度大小有關。請?jiān)O(shè)計實驗驗證小明的猜想。：（1）除圖中所示的器材外，實驗還需要的測量工具：__________（2）寫出實驗步驟（可用畫圖或文字表述）和畫出記錄數據的表格

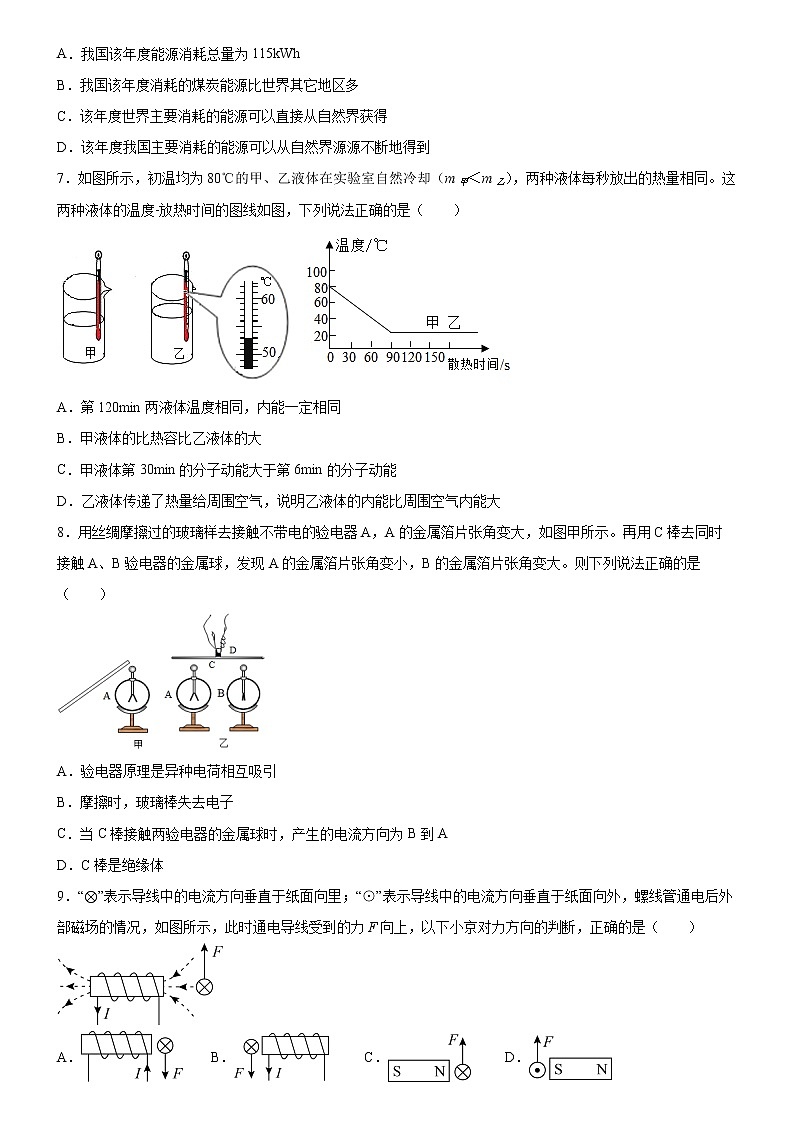

參考答案：1．B【解析】A．從圖中可以看出，相同時間內，甲和乙的波形不同，音色不同，振幅相同，響度相同。故A錯誤。B．從圖中可以看出，相同時間內，丙的振動的次數只有一次，其他是兩次，故B正確。C．甲、丁的波形相同，音色相同，振動的頻率相同，但振幅不同，即聲音強弱等級不同，故C錯誤。D．音叉發出的聲音都是自身的固有頻率，跟敲擊的速度無關；故D錯誤。故選：B。2．A【解析】A．圖甲中表示核裂變的鏈?zhǔn)椒磻?yīng)，地球上的核能是一種不可再生資源，故A正確。B．圖乙中墨水在熱水中擴散，我們?nèi)庋劭床坏椒肿釉谧鰺o(wú)規則運動，故B錯誤。C．圖丙中小球c帶正電，則b球一定帶正電，a球可能帶負電也可能不帶電，故C錯誤。D．圖丁中電暖器，若用超導體替代電熱絲，超導體的電阻為0，根據Q＝I2Rt，導體不會發熱，所以不能提高該電暖氣的效率，故D錯誤。故選A。3．B【解析】物體所受的拉力與重力大小相等，方向相反，因此物體應處于靜止?fàn)顟B(tài)或勻速直線運動狀態。A、C、D都符合，故選B，4．C【解析】A．以小汽車為參照物，路燈的位置發生了改變，所以路燈是運動的，故A錯誤；B．以小汽車為參照物，大巴車的位置偏西了，所以大巴車向西運動，故B錯誤；C．由于路燈相對于地面靜止，甲乙兩圖相比，以大巴車為參照物，路燈向東運動了，說明以地面為參照物，大巴車向西運動了，故C正確；D．以地面為參照物，路燈的位置不可能改變，所以路燈是靜止的，故D錯誤。故選C。5．D【解析】AB．兩球質量相等且都處于懸浮狀態，由沉浮條件可知，浮力等于球的重力，故浮力相等，故AB錯誤；C．由圖可知左側球體積小于右側球，即排開液體體積左側小于右側，又由阿基米德原理可知，當浮力相同時，排開液體體積越小，液體密度越大，故甲密度大于乙密度，故C錯誤；D．甲、乙兩液體對水槽底部的壓強都為，故壓強相等，故D正確。故選D。6．C【解析】A．由圖得，我國該年度能源消耗總量為1151011kW h，故A不符合題意；B．由圖得，我國該年度消耗的煤炭能源比世界其它地區少，故B不符合題意；CD．該年度世界主要消耗的能源是煤炭、石油、天然氣，這些都可以直接從自然界獲得，是不可再生能源，短期內不可以從自然界得到補充。故C符合題意，D不符合題意。故選C。7．B【解析】A．物體內能的大小與溫度、質量、狀態有關，故第120min兩液體溫度相同，內能不一定相同，故A錯誤；B．根兩種液體每秒放出的熱量相同，據圖乙中0至60min，甲乙液體的溫度-放熱時間的圖線重合，說明降溫相同，因m甲＜m乙，根據吸熱公式可知甲的比熱容大于乙的比熱容；故B正確；C．分子動能與分子運動的速度有關，由圖乙知，甲液體第30min的溫度小于6min的溫度，因溫度越高分子運動越劇烈，故甲液體第30min的分子動能小于第6min的分子動能，故C錯誤；D．乙液體傳遞了熱量給周圍空氣，說明乙液體的溫度比周圍空氣的溫度高，因物體內能的大小與溫度、質量、狀態有關，故不能說明乙液體的內能比周圍空氣內能大，故D錯誤。故選B。8．B【解析】A．驗電器原理是同種電荷相互排斥，故A錯誤；B．用絲綢摩擦過的玻璃棒失去電子，帶正電，故B正確；C．用絲綢摩擦過的玻璃棒接觸金屬球時，電子從金屬箔片移動到玻璃棒中，金屬箔片帶正電荷，用C棒接觸A、B驗電器，電子從B運動到A，故電流的方向?yàn)閺?/span>A到B，故C錯誤；D．B的金屬箔片張開，說明有電荷經過C進行了轉移，所以C棒應該是導體，故D錯誤。故選B。9．D【解析】AB．與圖甲相比，AB選項中，磁場方向沒變，電流方向沒變，所以導體的運動方向沒變，故AB錯誤；C．與圖甲相比，C選項中，磁場方向改變，電流方向沒變，所以導體的運動方向改變，故C錯誤；D．與圖甲相比，D選項中，磁場方向改變，電流方向改變，所以導體的運動方向不變，故D正確。故選D。10．A【解析】開關S1閉合，開關S2斷開時，電阻和小燈泡串聯接在電路中，電壓表測量電源電壓，電阻兩端的電壓為電流的示數為當開關S2閉合后，燈泡被短路，此時電壓表測量電源電壓示數不變，電阻兩端的電壓即為電源電壓，所以電阻兩端電壓U示數變大，電流表的示數為因?yàn)殡娫措妷罕３植蛔?，所以電流表的示?shù)變大，故A正確，B、C、D錯誤。故選A。11．（1）；（2）  實   右【解析】（1）由于反射光線豎直射入井內，過入射點O豎直向下做出反射光線OB；然后作∠AOB的角平分線即為法線(ON)。由圖知：反射光線和入射光線的夾角∠AOB=30°+90°=120°則反射角∠BON=∠AOB=×120°=60°如圖所示：（2）物點A發出的光線，經過凸透鏡的折射，會聚在凸透鏡的另一側所成像的位置A′，因此，將a光線的入射點與像點A′連接即可得到對應的折射光線，如圖所示：此時蠟燭成的像是由實際光線會聚而成的，是實像．K點比A’離凸透鏡更近，說明像距要變小，此時將凸透鏡往右移動可以實現。12．     【解析】依題意得，開關既能控制指示燈，又能控制插座，且指示燈損壞，開關閉合時插孔也能提供工作電壓，說明指示燈與插座并聯，互不影響；電流從發光二極管長腳流入，三孔插座的左孔接零線，右孔接火線，上孔接地線，如圖所示：  13．     （1）10       （2）【解析】 (1)①由題圖可知，要使尺保持水平靜止，則支點O可能在力F的左側，或物體M的右側；當支點O在力F的左側時，設支點距離力F的位置為L，由杠桿的平衡條件可得帶入數據，解得不符合題意，舍去。當支點O在物體M的右側時，設支點距離力物體M的位置為，由杠桿的平衡條件可得帶入數據，解得                           即O在10dm刻度線處。②由于O在10dm刻度線處，所以F的力臂如圖所示：（2）使用動滑輪時，由圖乙可知，繩子端移動的距離為物體移動距離的兩倍，即s繩=2s，所以拉力做的總功為Ｗ總＝F2×2s=2F2s機械效率 14．×  ×  ×  √  大小相同的水平拉力F分別拉著物體M、N在不同的水平地面上做勻速直線運動，則物體在水平方向上受到的拉力和滑動摩擦力是一對平衡力，大小相等，所以兩個物體受到的摩擦力是相同的，即fM=fN【解析】由圖乙知道，M和N的動能隨時間大小不變，運動過程中，M和N的質量不變，所以速度不變，即大小相同的水平拉力F分別拉著物體M、N在不同的水平地面上做勻速直線運動，則物體在水平方向上受到的拉力和滑動摩擦力是一對平衡力，大小相等，所以兩個物體受到的摩擦力是相同的，即fM=fN大小相同的水平拉力F分別拉著物體M、N在不同的水平地面上做直線運動，由圖乙可知，M的動能大于N的動能，由于不知道兩個物體運動速度的大小，質量的大小關系，無法進一步判斷在相同時間內所運動的距離長短,所以無法判斷相同時間內，根據無法判斷拉力F分別對物體M、N做功的多少； 由于不知道兩個物體運動速度的大小，根據知道，無法判斷拉力拉動物體M、N功率的大小。15．（1）2N；0J（2）800Pa；（3）5J，1W （4）>【解析】（1）這顆棋子的重力為B至C棋子水平移動，移動的方向與重力方向垂直，所以重力不做功，即做功為0 。（2）棋子對棋盤的壓強為（3）棋子從A運動到B的過程，勻速運動，受力平衡，則如圖所示推力做功的大小為推力做功的功率大小為（4）從B運動到C的過程，勻速直線運動，受力平衡，水平方向推力和摩擦力平衡，壓力和接觸面的粗糙程度不變，摩擦力大小不變，摩擦力大小為8N，則推力大小為從A到B的推力大于從B到C的推力。16．(1)相等；兩電阻串聯；(2)如圖(3) 2.5Ω；2.75V；(4)0.675【解析】 (1)兩個電阻器是串聯關系，根據串聯電路的電流特點，通過兩個電阻的電流始終保持相等。 (2)根據表格中數據對應電流與電壓描出對應點連線如圖(3) 由表格可知I=0.1A時，對應電壓U=2.5V，根據歐姆定律R2=根據(2)所作圖可得當電流表示數為0.1A時，電壓UDE=2.5V；UEF=0.25V；UDF= UDE+ UEF=2.75V。(4) 由圖2可知I=0.4A時，對應電壓U=1.0V，根據歐姆定律R2=根據(2)所作圖可得當電流表示數為0.3A時，電壓UDE=1.5V；UEF=0.75V；UDF= UDE+ UEF=2.25V P=UI=2.25V×0.3A=0.675W17．     <     不可行  根據，由于兩定值電阻的質量和比熱容的大小關系不確定【解析】（1）分析圖中電路可知電阻R1和R2串聯，根據串聯電路的電流特點可知通過R1的電流和通過R2的電流相等，通過可知，在通電時間和電流都相同的情況下，電阻越大的產生熱量越多，故R2電阻產生的熱量大于R1電阻產生的熱量；（2）根據，由于兩定值電阻的質量和比熱容的大小關系不確定，所以不能通過升高的溫度來判斷電阻產生的熱量。18．     刻度尺     保持球臺的高度不變，使同一小球從斜面的不同高度滾下，測量出小球的落地點到球臺的水平距離     若小球的落地點到球臺的水平距離不相等，則說明球的落地點到球臺的水平距離與小球的速度有關（若小球的落地點到球臺的水平距離相等，則說明球的落地點到球臺的水平距離與小球的速度無關）【解析】(1)在實驗中應該測出小球在斜面上高度及小球的落地點到球臺的水平距離，所以應用到刻度尺；(2)要探究小球的落地點到球臺的水平距離與小球的速度之間的關系，則需使其它條件相同，改變速度，所以簡要做法是：1、保持球臺的高度不變，使同一小球在斜面上某一個高度靜止；2、測量小球在斜面上高度h1，釋放小球使其沿斜面滾下；3、測量出小球的落地點到球臺的水平距離s1．記錄h1和s1到下表中4、改變小球在斜面上靜止時的位置；重復步驟2和步驟3多次（總次數大于等于3）5、分析數據，若小球的落地點到球臺的水平距離不相等，則說明球的落地點到球臺的水平距離與小球的速度有關（若小球的落地點到球臺的水平距離相等，則說明球的落地點到球臺的水平距離與小球的速度無關）序號小球在斜面上高度h/m落地點到桌子的水平距離s/m1  2  3  4  5
