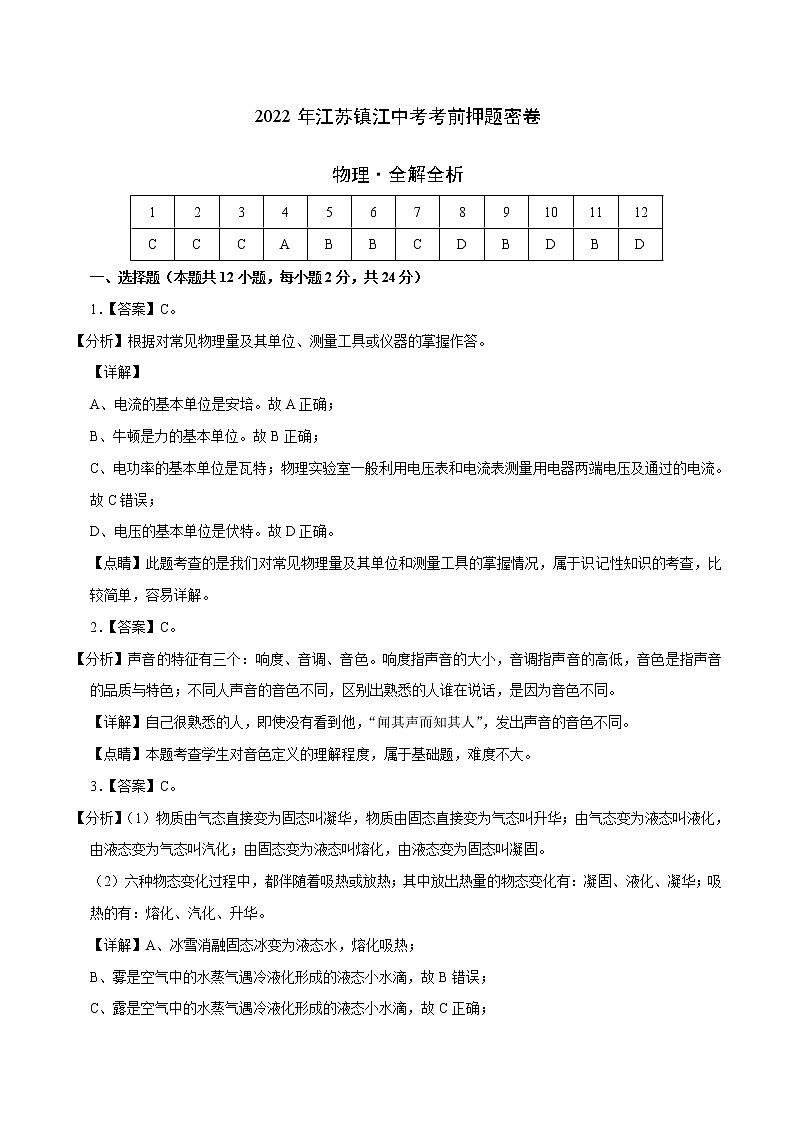

?2022年江蘇鎮江中考考前押題密卷
物理·全解全析
1
2
3
4
5
6
7
8
9
10
11
12
C
C
C
A
B
B
C
D
B
D
B
D
一、選擇題（本題共12小題，每小題2分，共24分）
1．【答案】C。
【分析】根據對常見物理量及其單位、測量工具或儀器的掌握作答。
【詳解】
A、電流的基本單位是安培。故A正確；
B、牛頓是力的基本單位。故B正確；
C、電功率的基本單位是瓦特；物理實驗室一般利用電壓表和電流表測量用電器兩端電壓及通過的電流。故C錯誤；
D、電壓的基本單位是伏特。故D正確。
【點睛】此題考查的是我們對常見物理量及其單位和測量工具的掌握情況，屬于識記性知識的考查，比較簡單，容易詳解。
2．【答案】C。
【分析】聲音的特征有三個：響度、音調、音色。響度指聲音的大小，音調指聲音的高低，音色是指聲音的品質與特色；不同人聲音的音色不同，區別出熟悉的人誰在說話，是因?yàn)橐羯煌?br /> 【詳解】自己很熟悉的人，即使沒有看到他，“聞其聲而知其人”，發出聲音的音色不同。
【點睛】本題考查學生對音色定義的理解程度，屬于基礎題，難度不大。
3．【答案】C。
【分析】（1）物質由氣態直接變?yōu)楣虘B(tài)叫凝華，物質由固態直接變?yōu)闅鈶B(tài)叫升華；由氣態變?yōu)橐簯B(tài)叫液化，由液態變?yōu)闅鈶B(tài)叫汽化；由固態變?yōu)橐簯B(tài)叫熔化，由液態變?yōu)楣虘B(tài)叫凝固。
（2）六種物態變化過程中，都伴隨著吸熱或放熱；其中放出熱量的物態變化有：凝固、液化、凝華；吸熱的有：熔化、汽化、升華。
【詳解】A、冰雪消融固態冰變?yōu)橐簯B(tài)水，熔化吸熱；
B、霧是空氣中的水蒸氣遇冷液化形成的液態小水滴，故B錯誤；
C、露是空氣中的水蒸氣遇冷液化形成的液態小水滴，故C正確；

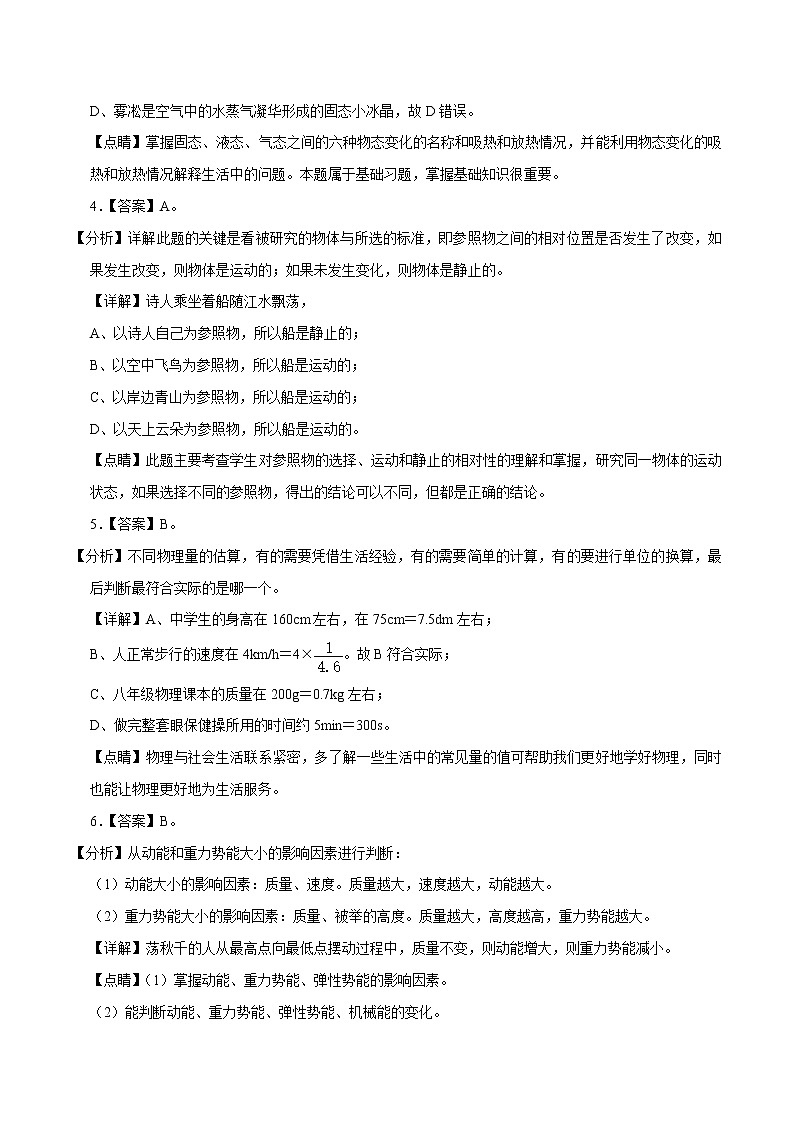

D、霧凇是空氣中的水蒸氣凝華形成的固態小冰晶，故D錯誤。
【點睛】掌握固態、液態、氣態之間的六種物態變化的名稱和吸熱和放熱情況，并能利用物態變化的吸熱和放熱情況解釋生活中的問題。本題屬于基礎習題，掌握基礎知識很重要。
4．【答案】A。
【分析】詳解此題的關鍵是看被研究的物體與所選的標準，即參照物之間的相對位置是否發生了改變，如果發生改變，則物體是運動的；如果未發生變化，則物體是靜止的。
【詳解】詩人乘坐著船隨江水飄蕩，
A、以詩人自己為參照物，所以船是靜止的；
B、以空中飛鳥為參照物，所以船是運動的；
C、以岸邊青山為參照物，所以船是運動的；
D、以天上云朵為參照物，所以船是運動的。
【點睛】此題主要考查學生對參照物的選擇、運動和靜止的相對性的理解和掌握，研究同一物體的運動狀態，如果選擇不同的參照物，得出的結論可以不同，但都是正確的結論。
5．【答案】B。
【分析】不同物理量的估算，有的需要憑借生活經驗，有的需要簡單的計算，有的要進行單位的換算，最后判斷最符合實際的是哪一個。
【詳解】A、中學生的身高在160cm左右，在75cm＝7.5dm左右；
B、人正常步行的速度在4km/h＝4×。故B符合實際；
C、八年級物理課本的質量在200g＝0.7kg左右；
D、做完整套眼保健操所用的時間約5min＝300s。
【點睛】物理與社會生活聯系緊密，多了解一些生活中的常見量的值可幫助我們更好地學好物理，同時也能讓物理更好地為生活服務。
6．【答案】B。
【分析】從動能和重力勢能大小的影響因素進行判斷：
（1）動能大小的影響因素：質量、速度。質量越大，速度越大，動能越大。
（2）重力勢能大小的影響因素：質量、被舉的高度。質量越大，高度越高，重力勢能越大。
【詳解】蕩秋千的人從最高點向最低點擺動過程中，質量不變，則動能增大，則重力勢能減小。
【點睛】（1）掌握動能、重力勢能、彈性勢能的影響因素。
（2）能判斷動能、重力勢能、彈性勢能、機械能的變化。

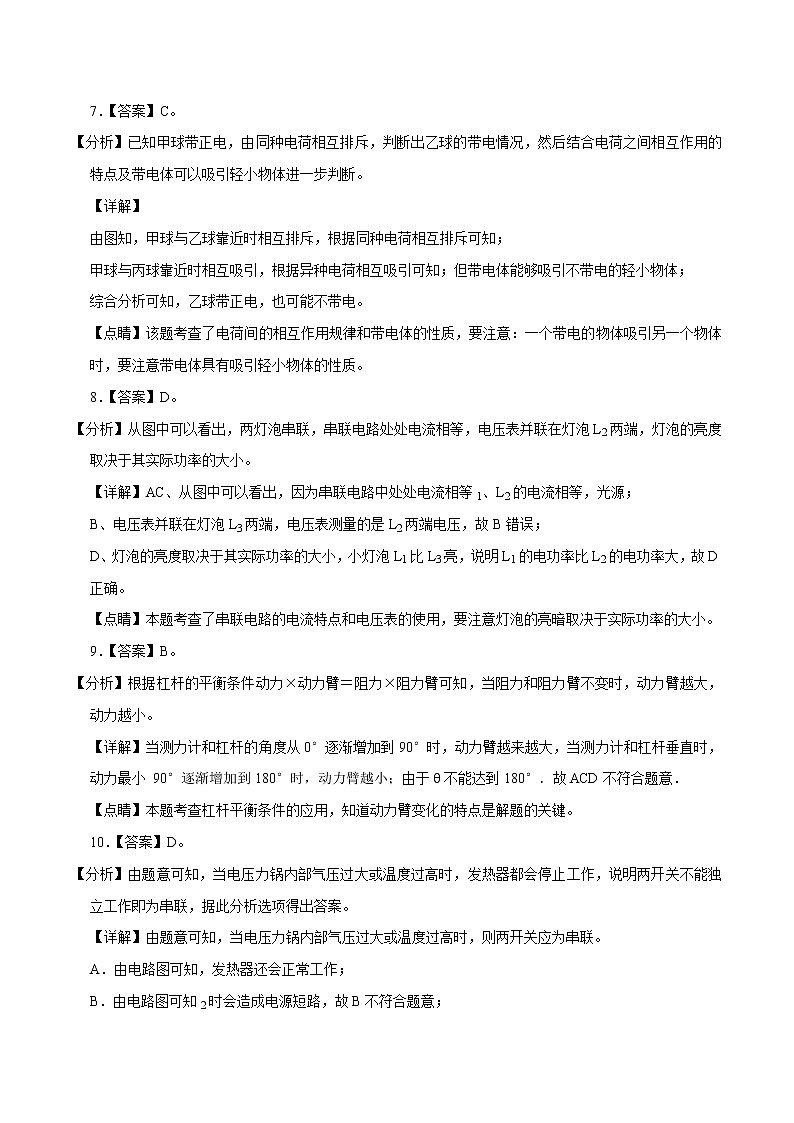

7．【答案】C。
【分析】已知甲球帶正電，由同種電荷相互排斥，判斷出乙球的帶電情況，然后結合電荷之間相互作用的特點及帶電體可以吸引輕小物體進一步判斷。
【詳解】
由圖知，甲球與乙球靠近時相互排斥，根據同種電荷相互排斥可知；
甲球與丙球靠近時相互吸引，根據異種電荷相互吸引可知；但帶電體能夠吸引不帶電的輕小物體；
綜合分析可知，乙球帶正電，也可能不帶電。
【點睛】該題考查了電荷間的相互作用規律和帶電體的性質，要注意：一個帶電的物體吸引另一個物體時，要注意帶電體具有吸引輕小物體的性質。
8．【答案】D。
【分析】從圖中可以看出，兩燈泡串聯，串聯電路處處電流相等，電壓表并聯在燈泡L2兩端，燈泡的亮度取決于其實際功率的大小。
【詳解】AC、從圖中可以看出，因?yàn)榇?lián)電路中處處電流相等1、L2的電流相等，光源；
B、電壓表并聯在燈泡L3兩端，電壓表測量的是L2兩端電壓，故B錯誤；
D、燈泡的亮度取決于其實際功率的大小，小燈泡L1比L3亮，說明L1的電功率比L2的電功率大，故D正確。
【點睛】本題考查了串聯電路的電流特點和電壓表的使用，要注意燈泡的亮暗取決于實際功率的大小。
9．【答案】B。
【分析】根據杠桿的平衡條件動力×動力臂＝阻力×阻力臂可知，當阻力和阻力臂不變時，動力臂越大，動力越小。
【詳解】當測力計和杠桿的角度從0°逐漸增加到90°時，動力臂越來越大，當測力計和杠桿垂直時，動力最小 90°逐漸增加到180°時，動力臂越?。挥捎讦炔荒苓_(dá)到180°．故ACD不符合題意．
【點睛】本題考查杠桿平衡條件的應用，知道動力臂變化的特點是解題的關鍵。
10．【答案】D。
【分析】由題意可知，當電壓力鍋內部氣壓過大或溫度過高時，發熱器都會停止工作，說明兩開關不能獨立工作即為串聯，據此分析選項得出答案。
【詳解】由題意可知，當電壓力鍋內部氣壓過大或溫度過高時，則兩開關應為串聯。
A．由電路圖可知，發熱器還會正常工作；
B．由電路圖可知2時會造成電源短路，故B不符合題意；
C．由電路圖可知，故C不符合題意；
D．由電路圖可知，斷開任何一個開關時，故D符合題意。
【點睛】本題考查了電路圖的設計，正確得出兩開關的連接方式是關鍵。
11．【答案】B。
【分析】平面鏡成像的特點：所成的像是虛像；像和物體形狀、大小相同；像和物體各對應點的連線與平面鏡垂直；像和物體各對應點到平面鏡間距離相等。
【詳解】根據平面鏡所成的像特點可知，物距等于像距；
棋子“象”在甲處時，像在位置②處，像在位置④處；
棋子原來的像位于②處，移動后的像則位于④處，其移動路徑②到④。
【點睛】此題考查平面鏡成像特點，平面鏡成像特點是平面鏡成像相關問題的基礎內容，一定要掌握。
12．【答案】D。
【分析】根據電路圖可知，R與R0串聯，顯示儀與R0并聯；
（1）根據電流表和電壓表的正確使用確定顯示儀是電流表還是電壓表；
（2）根據電壓表示數和歐姆定律可知電路電流的變化，再根據P＝UI可知電路消耗的電功率的變化；
（3）根據串聯電路分壓的特點和歐姆定律可知熱敏電阻隨溫度的變化；
（4）當溫度相同，說明熱敏電阻的阻值不變，若將R0更換為阻值更大的電阻，由串聯電路分壓特點可知顯示儀示數的變化。
【詳解】根據電路圖可知，R與R0串聯，顯示儀與R0并聯；
A、因?yàn)轱@示儀與R7并聯，所以顯示儀是電壓表；
B、被測溫者溫度越高，由歐姆定律可知，由P＝UI可知，故B錯誤；
C、被測溫者溫度越高，由歐姆定律可知，由串聯電路電壓特點可知，由R＝，熱敏電阻的阻值隨溫度的升高而減?。?br /> D、溫度相同，將R0更換為阻值更大的電阻，由串聯電路分壓特點可知，R0兩端分得的電壓變大，因此顯示儀示數會變大。
【點睛】本題考查串聯電路的規律及歐姆定律和電功率公式的運用，關鍵是題干中獲取有效的信息，難度不大。
二、填空題（本題共9小題，每空1分，共28分）
13．【答案】（1）2.75；（2）37.7；（4）2.46。
【分析】（1）刻度尺的分度值為相鄰的刻度線表示的長度；起始端沒從0開始，讀出起始端對應的刻度值、末端刻度值，二者之差即為物體長度，注意刻度尺要估讀到分度值的下一位。
（2）看清溫度計的分度值，根據液面位置進行讀數。
（3）物體的質量等于砝碼的總質量加上游碼在標尺上對應的刻度。
（4）根據彈簧測力計的示數，利用G＝mg可求得物體A的質量。
【詳解】
（1）圖示刻度尺的分度值為1mm；木塊起始端對應的刻度值為9.00cm，則木塊長度為11.75cm﹣8.00cm＝2.75cm。
（2）由圖知，該溫度計的分度值為0.8℃。
（3）由圖可知，砝碼的總質量為20g+10g+5g＝35g，則天平的讀數應為35g+4g＝39g。
（4）由圖可知物體A的重力為5.6N，則其質量m＝＝。
【點睛】刻度尺、溫度計、測力計、天平是初中物理中基本的測量工具，使用前要觀察它的量程和分度值，注意使用刻度尺時要估讀到分度值的下一位。
14．【答案】（1）大氣壓；（2）a；大氣壓；（3）低于；增大
【分析】（1）捏筆膽是為了擠走筆膽中的空氣，只有筆膽內氣壓小于外界大氣壓時，大氣壓的作用效果才會顯現出來；
（2）根據汲酒器內外氣壓的大小關系分析；
（3）液體的沸點與氣壓有關，氣壓越大沸點越高；大氣壓與海拔高度的關系：海拔越高，氣壓越低；沸點與氣壓有關，氣壓越低，沸點越低。
【詳解】（1）吸墨水時，捏筆膽時將筆膽內的空氣擠出去，在外界大氣壓的作用下，將墨水壓入筆膽；
（2）當汲酒器內充滿酒水，向上提升長柄取酒時，若a打開，則ab兩個小孔都與外界大氣相通，酒水會在重力的作用下流出；若a閉合，則a孔與外界大氣隔絕，而b孔受到大氣壓的作用，在大氣壓的作用下酒水不會流出，所以應使開口a閉合；
（3）大氣壓與海拔高度有關，海拔越高，氣壓越低，沸點越低；在高原上，氣壓低于一個標準大氣壓，所以，水的沸點低于100℃，水在未達到100℃時開始沸騰；
液體的沸點與氣壓有關，氣壓越大，水的沸點越高，高壓鍋煮飯是通過增大鍋內的壓強來提高水的沸點的。
【點睛】本題考查大氣壓的有關問題，物理學習的過程中，要多注意觀察身邊的物理現象，盡可能的用我們所學過的知識去試著解釋。



15． 【答案】（1）同名磁極相互排斥 （2）摩擦 （3）257km/h
【分析】（1）磁懸浮列車是根據同名磁極相互排斥，使接觸面脫離，減小摩擦力。
（2）知道路程和時間，根據速度公式求出速度大小。
【詳解】（（1）磁懸浮列車是利用列車底部和軌道之間同名磁極相互排斥的原理，使列車微微脫離軌道，減小摩擦力。
（2）v=s/t=30km/(7/60h)=257km/h
【點睛】磁懸浮列車是根據磁極間的作用，使列車和軌道微微脫離，來減小列車和軌道之間的摩擦力。16．【答案】熱傳遞；正確，溫度保持不變。
【分析】（1）改變物體內能的方式：做功和熱傳遞；
（2）液體沸騰時，不斷吸收熱量，溫度保持不變。
【詳解】
（1）煮粽子時，粽子吸收熱量，是通過熱傳遞的方式改變了粽子的內能；
（2）由于液體沸騰后溫度不會發生改變，不管用小火還是用旺火加熱，水沸騰后只要吸熱就能繼續沸騰，所以小夢的想法更合理。
【點睛】本題考查改變物體內能的方式和液體沸騰的特點，屬于基礎知識的應用。
17．【答案】4400；關閉所有的用電器。
【分析】（1）根據P＝UI求出用電器的最大功率；
（2）理解600r/kW?h所表示的物理意義。600r/kW?h表示的是電路中每消耗1kW?h的電能，電能表的轉盤轉600r；現在知道轉盤轉了30轉，可以求出該微波爐在2min內消耗的電能，再利用P＝求出該微波爐的電功率。
【詳解】由圖可知，U＝220V，該家庭用電器的總功率不能超過P＝UI＝220V×20A＝4400W；
為測量該家庭微波爐的實際功率，應先關閉所有的用電器，再只讓微波爐單獨工作；
電能表轉盤轉30圈消耗的電能為：W＝kW?h＝0.05kW?h＝180000J，
t＝2min＝120s；
該用電器的實際功率為：P＝＝＝1500W。
【點睛】本題考查了電能表的參數的理解與電能的求法以及電功率的計算，解題過程中要注意單位的換算。
18．【答案】8.5；上浮。
【分析】知道雞蛋的質量，先根據重力公式求雞蛋重，再根據物體的懸浮條件F?。紾，求雞蛋受到鹽水的浮力。
向鹽水中加清水，鹽水的密度會減??；雞蛋的體積不變，排開鹽水的體積不變，根據阿基米德原理判斷雞蛋受到的浮力大小情況，而雞蛋重不變，再根據物體的浮沉條件判斷雞蛋的浮與沉；雞蛋漂浮時，浮力等于其重力。
【詳解】雞蛋受到的重力為：G＝mg＝50×10﹣3kg×10N/kg＝0.6N，雞蛋懸浮在鹽水中，即浮力為0.5N，使鹽水的密度變大，由阿基米德原理知道雞蛋受到的浮力變大，所以此時雞蛋受到的浮力大于雞蛋重，最終雞蛋會漂浮在水面上，雞蛋受到的浮力等于重力。
【點睛】考查了阿基米德原理、物體的浮沉條件，將二者聯合使用是解此類題目的關鍵。
19．【答案】（1）定值電阻；（2）變小。
【分析】（1）探究電流與電壓關系，需要保持電阻一定；燈絲電阻與溫度有關，隨溫度的升高而增大；
（2）利用歐姆定律和滑動變阻器接入電路電阻的變化分析出電路中電流的變化和定值電阻兩端電壓的變化，再根據串聯電路的電壓特點分析出滑動變阻器兩端電壓的變化。
【詳解】（1）電流與電壓和電阻都有關系。研究電流與電壓的關系。而小燈泡燈絲電阻隨溫度變化而變化、N之間需要連入定值電阻；
（2）圖中M、N之間若接入定值電阻，當滑動變阻器滑片向左移動時。因電路的總電阻減小，電路中的電流增大，根據串聯電路的電壓規律可知。
【點睛】此題考查了影響電阻的因素、探究電流與電壓關系實驗過程及串聯電路的特點，涉及到的知識點較多，難度不大。
20．【答案】（1）6.8g；（2）空氣在流速大的地方；（3）電阻；R3。
【分析】（1）物體質量等于砝碼的質量加游碼在標尺上所對的刻度值；
（2）流體在速大的地方，壓強?。?br /> （3）兩電阻串聯，通過的電流相同，根據焦耳定律可知在相同的時間內，電阻大的產生的熱量多。
【詳解】（1）天平的讀數為：m＝5g+1.4g＝6.8g；
（2）沒有吹氣時，硬幣上方和下方都受到相同的大氣壓的作用，硬幣上方氣流速度大于下方的氣流速度，產生向上的升力；
（3）從實驗裝置中可以獲悉，將兩個電阻串聯在電路中，電阻不同；在相同的時間內，故電阻R7產生的熱量多。
【點睛】本題是一道綜合性的實驗題，難度較大一些，在詳解時，關鍵要掌握轉換法和控制變量法在實驗中的應用。
21．【答案】6；20；5。
【分析】（1）根據電路圖可知，只閉合開關S時，定值電阻與燈泡串聯，電壓表測量電阻兩端電壓，根據電阻兩端電壓由圖象得出電路中電流，根據串聯電路電流規律可知通過燈泡的電流，根據圖像甲讀出燈泡兩端的電壓，然后根據串聯電路的特點求出電源電壓；
同時閉合開關S和S1時，電壓表測量電源電壓；若此時斷開開關S，電路處于開路，電路中沒有電流，但電阻的阻值不變，由I＝求出定值電阻R的阻值；
（2）若將小燈泡L和電阻R并聯在2V的電源上，根據并聯電路的特點可知燈泡L和電阻R兩端的電壓，根據圖像甲讀出通過燈泡的電流與電阻的電流，然后歐姆定律求出總阻值。
【詳解】（1）根據電路圖可知，只閉合開關S時，電壓表測量定值電阻兩端的電壓，即：UR＝4V，
由圖乙可知，當電阻R兩端電壓為4V時；
由于串聯電流中處處電流相等，所以通過燈泡的電流也是6.2A，
由圖乙可知，當燈泡的電流也是0.8A時，
串聯電路兩端電壓等于各部分電壓之和，所以電源電壓為：
U＝UR+UL＝4V+1V＝7V，
根據電路圖可知，閉合開關S和S1時，燈泡被短路，電壓表測量電源電壓；
若此時斷開開關S，電路處于開路，但電阻的阻值不變可知＝＝20Ω；
（2）若將小燈泡L和電阻R并聯在2V的電源上，根據并聯電路的特點可知燈泡L和電阻R兩端的電壓相等，
根據圖乙可知此時，通過燈泡的電流為6.3A，
則干路電流為：I＝IR′+IL′＝0.8A+0.3A＝2.4A，
由I＝可知總電阻值：
R總＝＝＝5Ω。
【點睛】本題考查串并聯電路的特點和歐姆定律的應用，從圖象中獲取有用的信息是關鍵。
三、解答題（本題共7小題，共48分。解答26、27、28題時應有必要的解題過程）

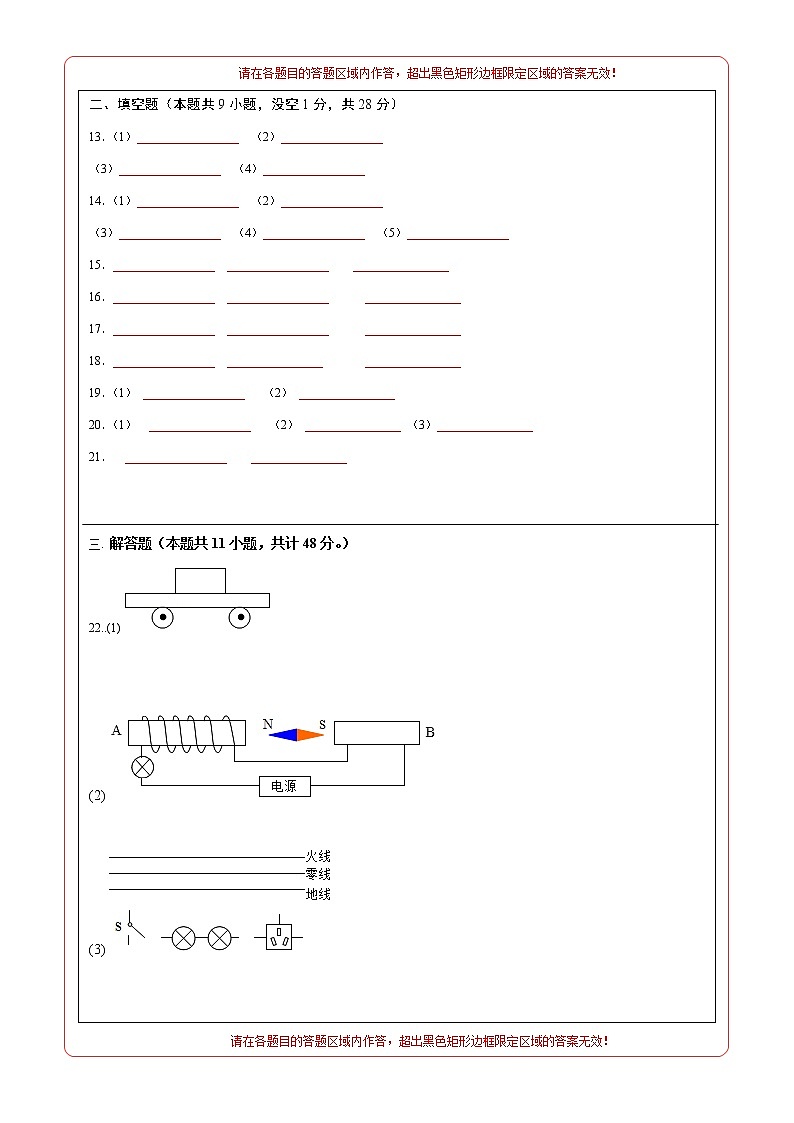

22．【答案】
（1）

（2）

（3）

(1)【分析】對物體進行受力分析可知，它一定受到重力和支持力的作用，因?yàn)槲矬w相對于小車靜止，所以它不受摩擦力的作用。
【詳解】
木塊隨小車一起在水平面上做勻速直線運動，木塊相對于小車靜止；
木塊受到重力G和支持力F的作用，二者是一對平衡力，并分別用G和F表示


【點睛】此題中重力與支持力是一對平衡力，故大小相同、方向相反且作用在一條一直上。易錯點在于此題中不應有摩擦力的出現。
(2)【分析】（1）根據小磁針的N、S極，可以確定通電螺線管AB的N、S極。
（2）根據A螺線管的NS極和線圈繞向利用安培定則可以確定螺線管中的電流方向；
（3）利用螺線管中的電流方向和B螺線管的NS極根據安培定則可以確定螺線管的繞向。
【詳解】（1）小磁針的N極靠近了螺線管A的右端，根據磁極間的作用規律可知，左端為N極，右端為S極。
（2）根據螺線管A的左端為N極，右端為S極，利用安培定則可以確定螺線管中的電流方向是從螺線管的右端流入，即電源的右端為“+”極。
（3）根據電流方向是從螺線管的右端流入左端流出，結合螺線管B的左端為N極，利用安培定則可以確定螺線管的線圈繞向如下圖所示。

【點睛】（1）此題考查了安培定則、磁極間的作用規律。
（2）安培定則共涉及三個方向：電流方向、線圈繞向、磁場方向，告訴其中的兩個可以確定第三個；
（3）在此題中，小磁針的NS極是解決此題的入手點。
(3)【分析】（1）先確定兩燈的連接方式，再確定開關的位置，據此連接好燈和開關；
（2）三孔插座的接法：上孔接地線，左孔接零線，右孔接火線。
【詳解】
（1）由于家庭電路中的各個用電器是并聯連接的，所以此電路中的兩盞吊燈L1和L2并聯，開關接在干路上同時控制兩盞燈泡，開關應接在火線上；
（2）安裝三孔插座的方法：上孔接地線，左孔接零線。如圖所示：

【點睛】針對家庭電路中用電器、開關、三孔插座、兩孔插座、保險絲、電能表等連接方法，一定要掌握，并且掌握這種連接的目的。
23．【答案】（1）勻速直線；（2）光滑；水平向右；彈簧測力計靜止，便于讀數。
【分析】（1）根據平衡力的知識來分析；
（2）影響滑動摩擦力大小因素有兩個：壓力大小和接觸面的粗糙程度，研究與其中一個因素的關系時，要控制另外一個因素不變，根據圖中現象得出結論；
（3）如圖丁所示的實驗裝置，鐵塊相對水平桌面處于靜止?fàn)顟B(tài)，根據二力平衡分析。
【詳解】（1）若物體做勻速直線運動，此時摩擦力和彈簧測力計的拉力就是水平方向的一對平衡力，就等于摩擦力；
（2）比較操作b和c可知，壓力大小相同，丙圖彈簧測力計的示數大，說明鐵塊表面比木塊表面更光滑；
（3）將實驗裝置改成如圖丁所示，木塊相對地面處于靜止?fàn)顟B(tài)，此時彈簧測力計的示數等于木塊受到的摩擦力，方向水平向左，所以此時木塊對木板的摩擦力也為1.2N，由于長木板在做勻速直線運動，故此時長木板受到地面的摩擦力大小是7N﹣1.2N＝5.8N；
如圖丁所示的實驗裝置，拉動長木板向左運動，鐵塊受到彈簧測力計的拉力與長木板施加的摩擦力為一對平衡力，故該裝置的優點是不需要長木板做勻速直線運動，示數穩定。
【點睛】本題探究滑動摩擦力的大小與哪些因素有關，考查控制變量法的運用和實驗方案的設計，體現了對過程和方法的考查。
24．【答案】（1）10.0；（2）倒立；（3）左；＞。
【分析】（1）焦點到光心的距離是凸透鏡的焦距；
（2）當物距位于一倍焦距和二倍 焦距之間時，成倒立、放大的實像；
（3）根據凸透鏡成像規律中像距和物距的關系可確定像的性質；凸透鏡成像時，物距增大，像距減?。?br /> 凸透鏡成像時，當物距等于2f，此時像距也為2f，物像之距最小。當由A處向左移動時，由于物體向2f處靠近，所以物像之距在減小。由此可得出s′與s的關系。
【詳解】（1）由圖甲可知：焦點到光心的距離是25.0cm﹣15.0cm＝10.3cm，所以凸透鏡的焦距是10.0cm；
（2）由圖可知，此時物距位于一倍焦距和二倍 焦距之間時、放大的實像；
（3）由圖可知，物距小于像距，可在B處的光屏上成一清晰的像、放大的實像，蠟燭向左移動，像距減小。當物距等于2f，物像之距最小，由于物體向5f處靠近，因?yàn)槲矬w向左移動，所以物體移動的距離s小于像移動的距離s′。
【點睛】此題主要探究凸透鏡成像的規律，一定要掌握物體、像、物距、像距之間的大小關系，并做到舉一反三。
25．【答案】（1）如上圖所示；（2）③⑦⑥；（3）P＝UI；（4）如上表所示。
【分析】（1）根據向右移動滑片時燈泡變亮，確定滑動變阻器的連接方式；
（2）電流表示數為0，電路可能斷路，根據電壓表示數為3V，說明電壓表到電源間是通路，據此分析；
（3）測小燈泡的電功率原理為P＝UI；由圖象可知燈正常發光時通過燈泡的電流，根據P＝UI求出燈泡的額定功率；
（4）測量定值電阻的阻值時，要記錄導體兩端的電壓和通過導體的電流，根據R＝算出電阻阻值，為提高測量的準確程度，要多次測量取平均值，據此設計表格。
【詳解】（1）滑動變阻器向右移動滑片時燈泡變亮，說明電路中的電流變大，故變阻器右下接線柱連入電路中
；
（2）由甲圖知，電源由兩節干電池串聯組成；
由圖乙知，電流表示數為0，電壓表示數為3V，說明電壓表到電源間是通路；
（3）本實驗通過伏安法測小燈泡的電功率，原理為P＝UI；
燈泡正常發光時的電壓等于額定電壓5.5V，由圖象可知此時通過燈泡的電流為0.5A，
所以燈泡的額定功率：P＝UI＝2.5V×8.3A＝0.75W；
（4）測量定值電阻的阻值時，要記錄導體兩端的電壓和通過導體的電流算出電阻阻值，要多次測量取平均值
實驗次數
電流I/A
電壓U/V
電阻R/Ω
電阻的平均值R/Ω
2




2



3



【點睛】本題測量小燈泡的電功率，考查電路連接、故障分析、實驗原理及功率計算，同時考查了表格設計能力。
26．【答案】（1）小李做的有用功為1800J；
（2）動滑輪的重力為200N；
（3）小李豎直向下拉繩子自由端運送貨物時，此滑輪組的機械效率最大值為80%。
【分析】（1）根據W有用＝Gh計算拉力做的有用功；
（2）由圖乙可知，物重G＝300N時，滑輪組的機械效率η＝60%，機械中摩擦力及繩重忽略不計，克服物重做的功為有用功，克服動滑輪重力做的功為額外功，根據η＝＝＝＝求出動滑輪受到的重力；
（3）該工人豎直向下拉繩子自由端運送貨物時，繩子的最大拉力等于人的重力，根據G＝mg求出其大小，根據不計繩重及摩擦?xí)r，F(xiàn)＝（G+G動） 求出提升的最大物重，然后利用η＝＝＝＝ 求出滑輪組的最大機械效率。
【詳解】（1）拉力做的有用功為：
W有用＝Gh＝300N×6m＝1800J，
（2）由圖乙知，重物為300N時的機械效率為60%，
因?yàn)椴挥?jì)繩重及摩擦?xí)r，η＝＝＝＝，
所以有60%＝，
解得動滑輪的重力：G動＝200N；
（3）已知小李的質量為50kg，
則小李豎直向下拉繩子自由端運送貨物時，繩子的最大拉力：
F大＝G人＝m人g＝50kg×10N/kg＝500N，
由甲圖圖可知，n＝2，
不計繩重及摩擦?xí)r，拉力F＝動），
所以提升的最大物重：
G大＝nF大﹣G動＝2×500N﹣200N＝800N，
則滑輪組的最大機械效率：
η大＝＝＝＝＝＝80%。
【點睛】本題考查了使用滑輪組時的有用功、總功、機械效率、滑輪組繩子拉力的計算，要注意繩子的最大拉力和人的重力相等。
27．【答案】（1）該車行駛百公里（100km）輸出的機械功為4×108J；
（2）該車百公里（100km）消耗24.8升汽油。
【分析】（1）已知該車的平均速度和行駛的路程，利用t＝可以求出行駛的時間，再利用W＝Pt便可求出該車行駛百公里輸出的機械功；
（2）已知汽車行駛百公里輸出的機械功和汽車的效率，利用η＝可求出汽油完全燃燒放出的熱量，再利用Q放＝mq的變形式求出消耗汽油的質量，最后根據V＝求出消耗的汽油的體積。
【詳解】（1）已知該車的平均速度v＝90km/h，行駛的路程s＝100km，
則行駛的時間為：＝，
則該車行駛百公里輸出的機械功為：W＝Pt＝50×102W×4000s＝2×108J；
（2） 根據η＝可得汽油完全燃燒放出的熱量為：

則該車百公里（100km）消耗的汽油質量為：
，
消耗的汽油體積為：

【點睛】本題主要考查了學生對熱機效率、功的計算、速度公式、燃料燃燒放熱計算以及密度公式的運用，綜合性較強，解題的關鍵是熟練掌握相關的計算公式。
28．
【答案】（1）可再生；熱傳遞；（2）C；1.26×107；5.5；（4）①0.6；②偏小。
【分析】（1）可再生能源：可以從自然界中源源不斷地得到的能源；不可再生能源：不可能在短期內從自然界得到補充的能源；改變內能的方法：做功和熱傳遞；根據空氣能熱水器工作原理分析比較；
（2）根據題干信息逐一分析各選項得出答案；
（3）根據空氣能熱水器的參數，熱水產出率100L/h，求出空氣能熱水器1h產出的熱水質量；
知道水的進水溫度和出水溫度，知道產出熱水的質量，根據Q＝cm（t﹣t0），求出水吸收的熱量；
根據空氣能熱水器的額定功率，根據P＝，求出空氣能熱水器1h消耗的電能；
根據能效比的定義求出其能效比；
（4）①由圖像知，當水溫在20℃時，溫度傳感器D電阻的倒數，據此求出此時溫度傳感器的電阻，此時溫度傳感器和定值電阻R0是串聯的，根據串聯電路的電阻特點求出電路總電阻，知道電源電壓為9V，根據歐姆定律求出電路電流；
電流表量程為0～0.6A，電路最大電流是0.6A，根據歐姆定律求出電路最小電阻，求出溫度傳感器的最小電阻，求出溫度傳感器D電阻的倒數，根據圖像求出該溫度計所能測量的最高溫度；
②隨著電路使用時間的變長，電池內阻增大，電路電流變小，溫度傳感器的電阻變大，度傳感器D電阻的倒數變小，導致測得的溫度值偏小。
【詳解】（1）空氣在自然界可以不斷利用、循環再生的一種能源；
蒸發器從室外空氣吸熱，加熱低沸點氟介質并使其汽化，進入冷凝器液化釋放熱量傳遞給水箱中的冷水；
根據其原理可知，蒸發器從室外空氣吸熱，氟介質蒸汽由壓縮機壓縮升溫后，即冷凝器中水吸收的熱量主要來自于空氣，消耗的電能小于在冷凝器中水吸收的熱量；
（2）A、氟介質經膨脹閥減壓后；因該空氣能熱水器的適用環境溫度范圍為﹣10～50℃，才能保證它在所給環境溫度范圍內正常工作；
B、由圖甲可知，故B錯誤；
C、由題意可知，而汽化時不斷吸熱；
故選 C；
（3）熱水產出率100L/h表示1h能產出100L的熱水，水的體積：V＝100L＝100dm3＝2.1m3，
由ρ＝可知7kg/m3×0.3m3＝100kg；
該熱水器當進水溫度為20℃，出水溫度為50℃，
這段時間水吸收的熱量：Q＝c水m（t﹣t0）＝8.2×103J/（kg?℃）×100kg×（50℃﹣20℃）＝5.26×107J；
由P＝可知6J，
能效比＝＝＝7.5；
（4）①當溫度計的示數為20℃時，由圖像知＝5.05Ω﹣1，所以溫度傳感器D電阻：R＝＝20Ω，
溫度傳感器和定值電阻R0是串聯的，電路總電阻為：R總＝R+R3＝20Ω+10Ω＝30Ω，
電路電流為：I＝＝＝0.2A；
電流表量程為0～0.4A，電路最大電流是0.6A總＝＝＝15Ω，
溫度傳感器和定值電阻R3是串聯的，
所以，溫度傳感器的最小電阻為：R'＝R'總﹣R0＝15Ω﹣10Ω＝5Ω，
溫度傳感器D電阻的倒數的最大值為：＝﹣1，
由圖像知，＝，
解得，溫度計所能測量的最高溫度為：t＝80℃；
②電池用久了，電源內阻增大，溫度計（電流表）示數偏小。
【點睛】本題是關于空調熱水器一道綜合性很強的題目，考查了熱量、電能、能效比、密度、效率等的計算等知識，要能讀懂題目的意思，注意結合題意并能從其參數中獲取有用信息。
